Marka	Güde
Model	Kompressor Airpower 11086 SILENT
Rodzaj produktu	Sprężarka powietrza ze zbiornikiem
Zasilanie	230 V ~ 50 Hz
Moc silnika (S3 25%)	0,55 kW
Wydajność ssania	105 l/min
Wydatek efektywny	94 l/min
Maksymalne ciśnienie robocze	8 bar
Pojemność zbiornika	6 l
Waga	15,3 kg
Stopień ochrony	IP21
Poziom ciśnienia akustycznego (LpA)	59 dB(A)
Poziom mocy akustycznej (LWA)	79 dB(A)
Rodzaj smarowania	Bezolejowy
Przeznaczenie	Sprężone powietrze do warsztatu, domu, ogrodu
Dopuszczalna temperatura otoczenia	od +5 °C do +40 °C
Bieżąca konserwacja	Spuszczać wodę kondensacyjną po 2-4 godzinach pracy
Urządzenia zabezpieczające	Zawór bezpieczeństwa, wyłącznik ciśnieniowy, zabezpieczenie termiczne
Cechy szczególne	Cicha praca

Często zadawane pytania - Kompressor Airpower 11086 SILENT Güde

Jaka jest różnica między wydajnością ssania a wydatkiem efektywnym?

Wydajność ssania (105 l/min) to powietrze zasysane przez sprężarkę. Wydatek efektywny (94 l/min) to powietrze faktycznie dostępne na wyjściu, po stratach wewnętrznych.

Czy muszę dodawać olej do tej sprężarki?

Nie, sprężarka jest bezolejowa. Nie wymaga smarowania.

Jak spuścić wodę kondensacyjną ze zbiornika?

Po 2-4 godzinach pracy otwórz zawór spustowy znajdujący się pod zbiornikiem, aby usunąć wodę. Następnie zamknij. Wykonuj tę czynność regularnie, aby uniknąć korozji.

Co zrobić, jeśli sprężarka nie uruchamia się?

Sprawdź, czy ciśnienie w zbiorniku jest niższe niż ciśnienie rozruchu. Jeśli nie, opróżnij zbiornik. Sprawdź również zasilanie elektryczne i wyłącznik ciśnieniowy. Jeśli problem nie ustąpi, skontaktuj się z serwisem Güde.

Czy mogę używać sprężarki do malowania?

Tak, ale koniecznie zainstaluj filtr separujący wodę, aby uniknąć śladów wilgoci w farbie. Upewnij się również, że wydatek jest wystarczający dla twojego pistoletu.

Jaka jest minimalna odległość do zachowania wokół sprężarki?

Dla dobrej wentylacji pozostaw co najmniej 40 cm wolnej przestrzeni wokół otworów wentylacyjnych i żeberek chłodzących.

Jak wyczyścić filtr ssący?

Odłącz urządzenie. Wyjmij filtr i oczyść go sprężonym powietrzem lub wodą z mydłem. Całkowicie wysusz przed ponownym montażem. Wymień go, jeśli jest zabrudzony.

Sprężarka zatrzymuje się automatycznie podczas pracy, dlaczego?

Prawdopodobnie jest to spowodowane przegrzaniem. Pozwól silnikowi ostygnąć. Sprawdź wentylację, żeberka chłodzące i współczynnik pracy przerywanej (S3 25%: 6 min pracy, 4 min przerwy).

Czy ta sprężarka nadaje się do użytku profesjonalnego?

Jest przeznaczona do użytku domowego i amatorskiego warsztatu. Do zastosowań przemysłowych gwarancja jest skrócona do 12 miesięcy i wymagane są dodatkowe kontrole.

Jak ustawić ciśnienie wyjściowe?

Użyj reduktora z manometrem (nie dołączonego do podstawowego modelu), aby ustawić ciśnienie. Maksymalne ciśnienie zbiornika jest ograniczone do 8 bar przez wyłącznik ciśnieniowy.

INSTRUKCJA OBSŁUGI Kompressor Airpower 11086 SILENT Güde

POLSKI Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją obsługi.

PL Czyszczenie / konserwacja

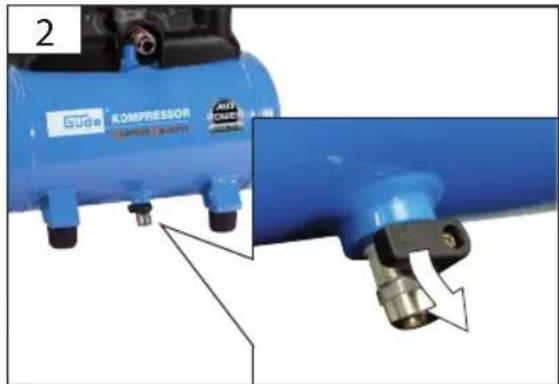

PL Po około 2-4 godzinach pracy należy usunąć kondensat, który zebrał się w zbiorniku.

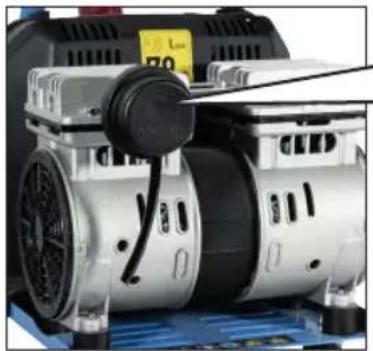

PL Konserwacja filtra powietrza
ES Mantenimiento-Filtro de aire

HU A papirszüröt csak nyomáslevegövel tisztítsa! Sose használjon vizet!
PL Filtr papierowy należy czyścić wyłącznie sprężonym powietrzem. Nigdy nie używaj wody!
ES Limpie el filtro de papel sólo con aire comprimido. Nunca use agua!

3

Technische Daten

Kompressor AIRPOWER 110/8/6 SILENT

Artikel-Nr. 50134

Nr artykułu....50134

Podłączenie....230V\~50Hz

Moc silnika S3/25% 0,55 kW

Moc ssania 105 l/min

Moc wyjściowa....94 l/min

Maks. ciśnienie robocze......8 barów

Pojemność zbiornika 6 l

Cieżar....15,3 kg

Stopień ochrony IP 21

Poziom ciśnienia akustycznego L _PA *......59 dB(A)

Poziom mocy akustycznej L _WA *......79 dB(A)

*Pomiar dokonany wg 2005/88/WE

Używać urządzenia dopiero po dokładnym zapoznaniu się i zrozumieniu instrukcji obsługi.

Przestrzegać wszystkich wskazówek bezpieczeństwa podanych w instrukcji. Zachowywać się w sposób odpowiedzialny w stosunku do innych osób. W razie wątpliwości dotyczących podłączenia i obsługi urządzenia należy zwrócić się do działu obsługi klienta.

Należy zachować całą dokumentację tak, aby każdy użytkownik sprężarki mógł się do niej odnieść w dowolnym momencie.

Zastosowanie zgodne z przeznaczeniem

Sprężarka powietrza do normalnego użytkowania w pomieszczeniach chronionych przed wpływami atmosferycznymi, takich jak garaże, warsztaty itp.

Sprężarka może być używana wyłącznie do wytwarzania sprężonego powietrza w warunkach domowych oraz rekreacyjnych. – Z uwzględnieniem danych technicznych i wskazówek dotyczących bezpieczeństwa.

Sprężone powietrze wytwarzane przez toadzenie nie może być wykorzystywane wtorze farmaceutycznym, spożywczym lubitalnym i nie może być używane dopełniania butli nurkowych.

Sprężarki należy używać wyłącznie w powiednich pomieszczeniach (dobrze ntylowanych, o temperaturze pokojowej między +5° i +40°C), nigdy w obecności pyłu, asów, oparów oraz wybuchowych lub wopalnych gazów.

Urządzenie może być stosowane wyłącznie do celów zgodnych z przeznaczeniem. W przypadku nieprzestrzegania regulacji wynikających z ogólnie obowiązujących przepisów prawa oraz ustaleń podanych w przedstawianej instrukcji producent może odstąpić od przyjęcia odpowiedzialności za powstałe szkody.

Instrukcje bezpieczeństwa

ZAGROŻENIE! Porażenie prądem! Istnieje o bezpieczeństwo poniesienia obrażeń na utek prądu elektrycznego!

Eksploatacja jest dopuszczalna tylko z łącznikiem różnicowoprądowym (RCD iks. prąd uszkodzeniowy 30 mA).

Sprawdzić napięcie. Dane techniczne podane na tabliczce znamionowej powinny być zgodne z napięciem sieci elektrycznej.

Podłączyć wtyczkę przewodu zasilającego do gniazda o odpowiednim kształcie, napięciu i częstotliwości, zgodnie z obowiązującymi przepisami.

Przedłużacze nie mogą być dłuższe niż 5 metrów i muszą mieć przekrój kabla co najmniej 1,5 mm2. Odradza się używania przedłużaczy o różnej długości i przekroju, a także adapterów i listew elektrycznych. Przed uruchomieniem urządzenia należy sprawdzić, czy kabel elektryczny i/lub gniazdko sieciowe nie są uszkodzone.

Aby zapobiec zagrożeniom, producent musi wymienić uszkodzony przewód przyłącza do sieci. Pod żadnym pozorem nie przeprowadzać napraw na własną rękę.

Sprężarka nie może wejść w kontakt z wodą lub innymi cieczami. Ponadto strumień cieczy wypływający z narzędzi podłączonych do sprężarki nigdy nie może być kierowany w stronę samej sprężarki: Urządzenie jest pod napięciem i może doprowadzić do porażenia prądem lub zwarcia.

Nie obsługiwać urządzenia będąc boso ani mając mokre ręce i stopy.

Nie wolno ciągnąć za kabel w celu wyciągnięcia wtyczki z gniazda lub przenoszenia sprężarki.

Uwaga: W przypadku przerwy w dostawie prądu i późniejszego przywrócenia zasilania, sprężarka może nagle się uruchomić.

⚠ Sprężone powietrze jest potencjalnie niebezpieczną formą energii, dlatego podczas używania sprężarki i jej akcesoriów należy zachować ostrożność.

Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub mentalnymi albo z brakującym doświadczeniem/wiedzą, chyba że jest nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały one instrukcje dotyczące bezpiecznego korzystania z urządzenia.

Należy nadzorować dzieci, aby nie mogły bawić się urządzeniem. Należy instruować dzieci i nieupoważnione osoby, aby zawsze trzymały się z dala od urządzenia.

Nigdy nie eksploatować sprężarki bez nadzoru.

Nigdy nie kierować strumienia sprężonego powietrza/cieczy na osoby, zwierzęta lub na siebie.

Nigdy nie wydmuchować strumienia powietrza w otwory ciała, ponieważ może to spowodować śmier- telne obrażenia!

Zawsze utrzymywać porządek w miejscu pracy.

Pracująca sprężarka musi być ustawiona na stabilnym podłożu.

Używać sprężarki tylko w pozycji pionowej.

Uwaga! Sprężarka może być użytkowana tylko z przy-

należnymi do niej kołami i gumowymi odbojami. Podczas używania sprężarki należy nosić okulary ochronne, aby chronić oczy przed ciałami obcymi dostającymi się do strumienia sprężonego powietrza.

Podczas korzystania z akcesoriów pneumatycznych należy w miarę możliwości nosić odzież chroniącą przed wypadkami.

Między sprężarką a obszarem roboczym należy zawsze zachować bezpieczną odległość wynoszącą co najmniej 4 metry.

Uwaga! Niebezpieczeństwo dynamicznego przemieszczenia się węża doprowadzającego sprężone powietrze podczas otwierania szybkołączki! – Przytrzymać wąż doprowadzający sprężone powietrze.

Sprężarkę przenosić wyłącznie za uchwyt.

Wykorzystanie spreżonego powietrza do różnych zamierzonych celów (napelniania, narzędzi pneumatycznych, malowania, mycia za pomocą środków czyszczących na bazie wody, zszywania itp.) wymaga znajomości i przestrzegania określonych przepisów.

Sprężarka ta została zaprojektowana do pracy z przerwami, jak podano na tabliczce danych technicznych (S3-25 oznacza np. 2,5 minuty pracy i 7,5 minuty przestoju), aby zapobiec przegrzaniu silnika elektrycznego. W przypadku przegrzania włączy się zabezpieczenie termiczne silnika, automatycznie odcinając zasilanie. Po przywróceniu normalnej temperatury pracy silnik w sposób automatyczny uruchomi się ponownie.

Uwaga! Nigdy nie włączać ani nie wyłączać sprężarki za pomocą wtyczki sieciowej. Zawsze korzystać z przełącznika WŁ./WYŁ.

Nie zostawiać na noc włączonej sprężarki, urządzenie może stać się źródłem niebezpieczeństwa.

Pod koniec dnia roboczego zawsze wyłącać przyciskiem WŁ./WYŁ., opróżnić zbiornik i odłączyć sprężarkę od zasilania.

Uwaga: Jeśli kondensat nie zostanie odprowadzony, zbiornik może ulec korozji. Ogranicza to jego pojemność i narusza bezpieczeństwo.

Nie wystawiać urządzenia na działanie czynników atmosferycznych (deszczu, słońca, mgły, śniegu).

Jeśli sprężarka jest używana na zewnątrz, po użyciu należy ją przechowywać w zadaszonym lub zamkniętym pomieszczeniu.

Podczas deszczu lub złej pogody nie używać sprężarki na zewnątrz!

Nie umieszczać łatwopalnych przedmiotów ani przedmiotów wykonanych z nylonu i tkanin w pobliżu i/lub na sprężarce.

Nie zasłaniać otworów ssących sprężarki.

POLSKI

Sprężarki nie wolno instalować do celów komercyjnych w pojeździe bez uprzedniej zgody eksperta!

Przed pierwszym uruchomieniem do użytku komercyjnego sprężarka podlega kontroli przeprowadzanej przez eksperta. Kontrola ta musi zostać zainicjowana przez operatora. (zgodnie z rozporządzeniem w sprawie bezpieczeństwa pracy BetrSichV §§17 nr 25 (Betriebssicherheitsverordnung)

Uwaga! W celu instalacji w systemach automatycznych należy zainstalować odpowiedni alarm lub urządzenia zabezpieczające na wypadek awarii zasilania, nieprawidłowego działania lub awarii sprężarki. (np. systemy podawania itp.)

Przechowywać nieużywane urządzenia i narzędzia w sposób bezpieczny w miejscu suchym i niedostępnym dla dzieci.

Eksploatacja w niskich temperaturach

W niskich temperaturach poniżej 5°C może dojść do trudności w rozruchu, które można rozpoznać jedynie po warczącym silniku elektrycznym. W takim przypadku należy natychmiast wyłączyć urządzenie i w cieplejszych warunkach wymienić olej (5W30).

Eksploatacja narzędzi pneumatycznych

W celu zapewnienia bezawaryjnego i niezawodnego działania obrotowych i udarowych narzędzi pneumatycznych, takich jak klucze udarowe, zszywacze lub gwoździarki itp., sprężone powietrze musi być koniecznie filtrowane lub zasilane olejem za pomocą olejarki lub jednostki konserwacyjnej.

Do malowania należy zawsze stosować separator wody z filtrem.

Przy wyborze odpowiednich narzędzi pneumatycznych należy koniecznie zwrócić uwagę na zużycie powietrza przez narzędzie i efektywną objętość sprężarki podczas tłoczenia.

(Narzędzia i akcesoria pneumatyczne można znaleźć na stronie www.guede.com)

Wymagania stawiane użytkownikowi

Przed obsługą urządzenia użytkownik powinien uważnie i ze zrozumieniem przeczytać instrukcję obsługi.

Kwalifikacje: Oprócz szczegółowego instruktażu

przeprowadzonego przez wykwalifikowaną osobę do użycia urządzenia nie są potrzebne żadne specjalne kwalifikacje.

Minimalny wiek: Urządzenie może być używane wyłącznie przez osoby, które ukończyły 16. rok życia. Wyjątkiem jest stosowanie urządzenia pod nadzorem instruktora w procesie nauki w celu uzyskania pełnego przygotowania do zawodu.

Szkolenie: Używanie urządzenia wymaga jedynie odpowiedniego instruktażu przeprowadzonego przez wykwalifikowaną osobę lub zapoznania się z instrukcją obsługi. Nie jest potrzebne specjalne szkolenie.

Postępowanie w nagłym przypadku

W przypadku obrażeń udzielić pierwszej pomocy w niezbędnym zakresie i możliwie jak najszybciej wezwać fachową pomoc lekarską. Zabezpieczyć poszkodowanego przed dalszymi obrażeniami i pozostawić go w spokoju. Na wypadek ewentualnego wypadku, zgodnie z normą DIN 13164, w miejscu pracy pod ręką zawsze powinna znajdować się apteczka. Materiał wyjęty z apteczki należy natychmiast uzupełnić. W przypadku wezwania pomocy należy podać następujące informacje:

1. Miejsce, w którym wydarzył się wypadek
2. Rodzaj wypadku
3. Liczba poszkodowanych w wypadku
4. Rodzaj obrażeń

Konserwacja

⚠️ Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazda.

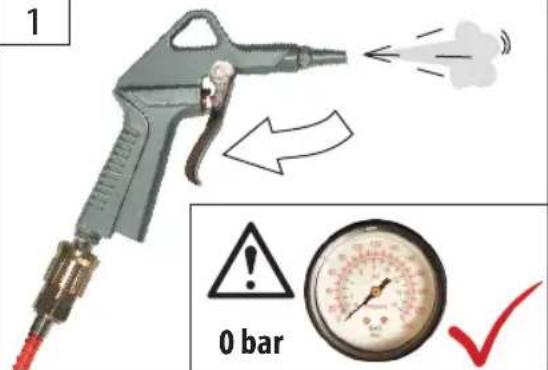

Używać podłączonych akcesoriów na biegu jałowym, dopóki w zbiorniku nie będzie już sprężonego powietrza.

Przed użyciem należy zawsze przeprowadzić kontrolę wzrokową, aby sprawdzić, czy urządzenie, zwłaszcza kabel sieciowy i wtyczki nie są uszkodzone.

Sprawdzić działanie zaworu bezpieczeństwa

Urządzenie nie może być używane, jeżeli jest uszkodzone lub gdy uszkodzone są urządzenia zabezpieczające.

Jeśli urządzenie jest uszkodzone, to naprawa może być realizowana wyłącznie przez Dział obsługi klienta.

Używać tylko oryginalnego wyposażenia i części zamiennych.

Nie czyścić maszyny ani jej komponentów rozpuszczalnikami lub cieczami łatwopalnymi bądź trującymi. Do czyszczenia należy wykorzystywać zwilżoną szmatkę.

Tylko regularnie konserwowane i starannie utrzymywane urządzenie może spełniać w zadowalający sposób warunki, do których zostało przeznaczone. Brak właściwej konserwacji i pielęgnacji może powodować trudne do przewidzenia wypadki i obrażenia.

W razie potrzeby nasze części zamienne można znaleźć w Internecie na stronie www.guede.com.

Gwarancja

Okres gwarancji wynosi 12 miesięcy w przypadku użytkowania komercyjnego, a 24 miesiące dla użytkowników indywidualnych i rozpoczyna się on w momencie zakupu urządzenia.

Gwarancja dotyczy wyłącznie wad materiałowych i błędów zaistniających w procesie produkcji. W przypadku roszczeń z tytułu wad towaru należy, zgodnie z warunkami gwarancji, przedstawić dowód zakupu z datą sprzedaży.

Gwarancja nie obejmuje niewłaściwego zastosowania, np.: przeciążenia urządzenia, zastosowania z użyciem siły, uszkodzeń na skutek działania czynników zewnętrznych lub przez ciała obce. Gwarancja nie obejmuje również nieprzestrzegania instrukcji użytkowania i montażu oraz zwykłego zużycia części.

Serwis

Czy mają Państwo pytania natury technicznej? Może chodzi o reklamację? Czy potrzebują Państwo części zamiennych lub instrukcji obsługi? Na głównej stronie firmy Güde GmbH & Co. KG (www.guede.com) w dziale Serwis udzielimy Państwu pomocy szybko i bez zbędnej biurokracji. Prosimy pozwolić nam sobie pomóc. Aby w przypadku reklamacji można było dokładnie zidentyfikować Państwa urządzenie, prosimy o podanie numeru seryjnego oraz numeru artykułu i roku produkcji. Wszystkie te dane znajdują się na tabliczce znamionowej. Aby te dane stale mieć pod ręką, proszę wprowadzić je poniżej.

Numer seryjny:

Numer artykułu:

Rok produkcji:

Symbole

Przeczytać instrukcję obsługi!

Przed przystąpieniem do wszelkich prac przy urządzeniu należy zawsze wyjąć wtyczkę z gniazda.

Nosić okulary ochronne! Stosować ochronniki słuchu!

Chronic przed wilgocią Nie narażać maszyny na oddziaływanie deszczu.

Zakaz ciągnięcia/transportowania za kabel

Bezolejowa eksploatacja

Ostrzeżenie/Uwaga!

Uwaga, napięcie elektryczne

Ostrzeżenie: gorące powierzchnie! Niebezpieczeństwo oparzenia!

Zagrożenie na skutek automatycznego uruchomienia

Ostrzeżenie przed wyrzucanymi częściami

Zachować odstęp! Należy pamiętać, aby w obszarze zagrożenia nie przebywały żadne osoby.

Uszkodzony i/lub przeznaczony do usu-nięcia sprzęt elektryczny lub elektroniczny musi zostać przekazany w punktach zbiórki w celu recyklingu.

Chronić przed wilgocią

Orientacja paczki u góry

Usuwanie błędów

Usterka Przyczyna Środek zaradczy
Sprężarka nie uruchamia się po włączeniu	Ciśnienie w zbiorniku jest większe niż ciśnienie włączenia	Spuścić ciśnienie ze zbiornika, aż przełącznik ciśnienia włączy się automatycznie
	Zasilanie nieprawidłowe Zlecić sprawdzenie zasilania wykwalifikowanej osobie
	Uszkodzony przełącznik ciśnieniowy Zlecić wymianę przełącznika ciśnie-niowego wykwalifikowanej osobie (serwisowi Güde)
	Zużyty węgiel Wymienić węgiel
Po osiągnięciu ciśnienia włączenia sprężarka na krótko uruchamia się lub buczy, a następnie się automatycznie wyłącza	Kabel sieciowy ma niedopuszczalną długość lub przekrój kabla jest zbyt mały	Sprawdzić długość oraz przekrój kabla sieciowego
Sprężarka pracuje nieprzerwanie Filtr ssący jest silnie zanieczyszczony Oczyścić lub wymienić filtr ssący
			Narzędzia pneumatyczne mają zbyt duże zużycie powietrza	Sprawdzić zużycie powietrza narzędzia pneumatycznego; Skonsultować się z dystrybutorem narzędzia pneumatycznego
			Wyciek ze sprężarki Znaleźć wyciek, skontaktować się z serwisem Güde
			Nieszczelność przewodu sprężonego powietrza	Skontaktować się z serwisem Güde
			Zawór spustowy kondensatu jest otwarty lub go nie ma	Zamknąć lub wstawić
Podczas eksploatacji ulatnia się sprężone powietrze przez zawór odciążający pod przełącznikiem ciśnieniowym	Nieszczelny zawór odciążający Oczyścić lub wymienić zawór odciążający
Po osiągnięciu ciśnienia wyłączenia ulatnia się sprężone powietrze przez zawór odciążający pod przełącznikiem ciśnieniowym do osiągnięcia ciśnienia włączenia	Nieszczelna lub uszkodzona wkładka zaworu zwrotnego	Oczyścić lub wymienić wkładkę zaworu zwrotnego → 14
	Uszkodzony zawór zwrotny Wymienić zawór zwrotny
Sprężarka często się włącza Duże nagromadzenie kondensatu w zbiorniku ciśnieniowym		Spuścić kondensat
Zawór bezpieczeństwa wydmuchuje Ciśnienie w zbiorniku jest wyższe niż ustawione ciśnienie wyłączenia		Zlecić ponowne ustawienie / wymianę przełącznika ciśnieniowego wykwalifikowanej osobie (serwisowi Güde)

POLSKI

Sprężarka zbyt się nagrzewa Powietrze	zasilające jest niewystarczające	Upewnić się, że zapewniona jest wystarczająca wentylacja (minimalna odległość od ściany 40 cm)
	Zanieczyszczone żebra chłodzące na cylindrze (głowicy cylindra)	Wyczyścić żebra chłodzące na cylindrze (głowicy cylindra)
	Czas użytkowania zbyt długi Wyłączyć sprężarkę
Sprężarka jest przegrzana i się wyłącza	Sprężarka jest przeciążona Skontaktować się z serwisem Güde
	Sprężarka jest uszkodzona Skontaktować się z serwisem Güde
	W sprężarce występuje zbyt niskie napięcie	Skontaktować się z serwisem Güde
	Temperatura otoczenia >35°C

Datos técnicos

Compresor AIRPOWER 110/8/6 SILENT

Tłumaczenie Deklaracji zgodności WE

Niniejszym oświadczamy, my że koncepcja i konstrukcja przedstawionych poniżej urządzeń w wersji, która jest wprowadzona do obiegu, odpowiada stosownym podsta-wowym wymogom dyrektyw UE dotyczących bezpieczeństwa i higieny. Niniejsza deklaracji przestaje obowiązywać w przypadku zmiany urządzenia, która nie została z nami skonsultowana.
