INSTRUKCJA OBSŁUGI AD 4484 ADLER

1. Nastavenie typu produktu 2. Tlačidlo na kontrolu tesnenia

3. Tlačidlo odsávania vzduchu & zvárania 4. Tlačidlo na otváranie krytu

5. Blokovanie krytu 6. Odsávacia plocha

7. Zvárací pás 8. Tesniaca špongia

9. Tesnenie 10. Odsávacia tryska

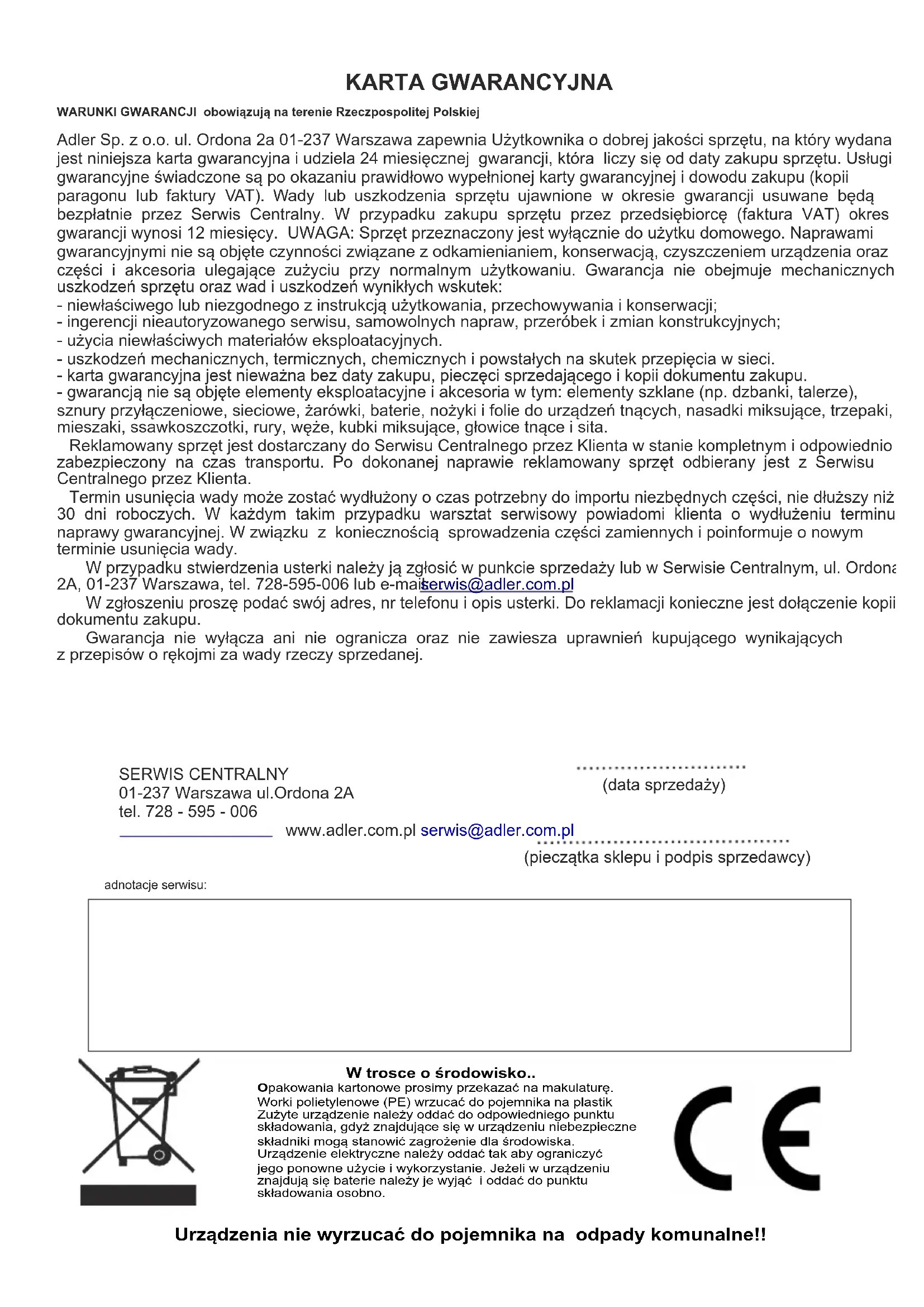

KARTA GWARANCYJNA WARUNKI GWARANCJI obowiązują na terenie Rzeczpospolitej PolskiejAdler Sp. z o.o. ul. Ordona 2a 01-237 Warszawa zapewnia Użytkownika o dobrej jakości sprzętu, na który wydana jest niniejsza karta gwarancyjna i udziela 24 miesięcznej gwarancji, która liczy się od daty zakupu sprzętu. Usługi gwarancyjne świadczone są po okazaniu prawidłowo wypełnionej karty gwarancyjnej i dowodu zakupu (kopii paragonu lub faktury VAT). Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji usuwane będą bezpłatnie przez Serwis Centralny. W przypadku zakupu sprzętu przez przedsiębiorcę (faktura VAT) okres gwarancji wynosi 12 miesięcy. UWAGA: Sprzęt przeznaczony jest wyłącznie do użytku domowego. Naprawami gwarancyjnymi nie są objęte czynności związane z odkamienianiem, konserwacją, czyszczeniem urządzenia oraz części i akcesoria ulegające zużyciu przy normalnym użytkowaniu. Gwarancja nie obejmuje mechanicznych uszkodzeń sprzętu oraz wad i uszkodzeń wynikłych wskutek:- niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania i konserwacji;- ingerencji nieautoryzowanego serwisu, samowolnych napraw, przeróbek i zmian konstrukcyjnych;- użycia niewłaściwych materiałów eksploatacyjnych. - uszkodzeń mechanicznych, termicznych, chemicznych i powstałych na skutek przepięcia w sieci.- karta gwarancyjna jest nieważna bez daty zakupu, pieczęci sprzedającego i kopii dokumentu zakupu.- gwarancją nie są objęte elementy eksploatacyjne i akcesoria w tym: elementy szklane (np. dzbanki, talerze), sznury przyłączeniowe, sieciowe, żarówki, baterie, nożyki i folie do urządzeń tnących, nasadki miksujące, trzepaki, mieszaki, ssawkoszczotki, rury, węże, kubki miksujące, głowice tnące i sita.Reklamowany sprzęt jest dostarczany do Serwisu Centralnego przez Klienta w stanie kompletnym i odpowiednio zabezpieczony na czas transportu. Po dokonanej naprawie reklamowany sprzęt odbierany jest z Serwisu Centralnego przez Klienta.Termin usunięcia wady może zostać wydłużony o czas potrzebny do importu niezbędnych części, nie dłuższy niż 30 dni roboczych. W każdym takim przypadku warsztat serwisowy powiadomi klienta o wydłużeniu terminu naprawy gwarancyjnej. W związku z koniecznością sprowadzenia części zamiennych i poinformuje o nowym terminie usunięcia wady.W przypadku stwierdzenia usterki należy ją zgłosić w punkcie sprzedaży lub w Serwisie Centralnym, ul. Ordona 2A, 01-237 Warszawa, tel. [phone] lub e-mail: . W zgłoszeniu proszę podać swój adres, nr telefonu i opis usterki. Do reklamacji konieczne jest dołączenie kopii dokumentu zakupu.Gwarancja nie wyłącza ani nie ogranicza oraz nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy [e-mail] CENTRALNY01-237 Warszawa ul.Ordona 2Atel. 728 - 595 - 006 www.adler.com.pl [e-mail](data sprzedaży)(pieczątka sklepu i podpis sprzedawcy)adnotacje serwisu: Urządzenia nie wyrzucać do pojemnika na odpady komunalne!!

W trosce o środowisko..Opakowania kartonowe prosimy przekazać na makulaturę.Worki polietylenowe (PE) wrzucać do pojemnika na plastikZużyte urządzenie należy oddać do odpowiedniego punktu składowania, gdyż znajdujące się w urządzeniu niebezpieczne składniki mogą stanowić zagrożenie dla środowiska. Urządzenie elektryczne należy oddać tak aby ograniczyćjego ponowne użycie i wykorzystanie. Jeżeli w urządzeniuznajdują się baterie należy je wyjąć i oddać do punktu składowania osobno.POLSKI

1. Przed rozpoczęciem użytkowania urządzenia przeczytać instrukcję obsługi i postępować

według wskazówek w niej zawartych.

2. Urządzenie służy wyłącznie do użytku domowego. Nie używać do innych celów,

niezgodnych z jego przeznaczeniem.

3. Urządzenie należy podłączyć wyłącznie do gniazdka z uziemieniem 220-240V

~50/60Hz. W celu zwiększenia bezpieczeństwa użytkowania do jednego obwodu prądu nie należy równocześnie włączać wielu urządzeń elektrycznych.

4. Należy zachować szczególną ostrożność podczas korzystania z urządzenia, gdy w

pobliżu przebywają dzieci.

5. OSTRZEŻENIE: Niniejszy sprzęt może by użytkowany przez dzieci powyżej 8 roku życia

oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, jeśli odbywa się to pod nadzorem osoby odpowiadającej za ich bezpieczeństwo lub zostały im udzielone wskazówki na temat bezpiecznego użytkowania urządzenia i mają świadomość niebezpieczeństwa związanego z jego użytkowaniem. Dzieci nie powinny bawić się sprzętem. Czyszczenie i konserwacja urządzenia nie powinna być wykonywana przez dzieci, chyba że są powyżej 8 roku życia a czynności te są wykonywane pod nadzorem. poprzez przytrzymanie gniazdka ręką. NIE ciągnąć za sznur sieciowy

7. Nie zanurzać kabla, wtyczki oraz całego urządzenia w wodzie lub innej cieczy.

10. Należy stawiać urządzenie na chłodnej stabilnej, równej powierzchni, z dala od

nagrzewających się urządzeń kuchennych jak: kuchenka elektryczna, palnik gazowy, itp...

11. Nie korzystać z urządzenia w pobliżu materiałów łatwopalnych.

12. Przewód zasilania nie może zwisać poza krawędź stołu lub dotykać gorących

powierzchni. Producent nie odpowiada za szkody spowodowane użytkowaniem urządzenia niezgodnie z jego przeznaczeniem lub niewłaściwą jego obsługą. Nie należy dopuszczać dzieci do zabawy urządzeniem nie pozwól dzieciom ani osobom nie zaznajomionym z urządzeniem na jego użytkowanie.

6. Zawsze po zakończeniu używania, wyjmij wtyczkę z gniazda zasilającego

Nie wystawiaj urządzenia na działanie warunków atmosferycznych (deszczu, słońca, etc.) ani nie używaj w warunkach podwyższonej wilgotności (łazienki, wilgotne domki kempingowe).

8. Okresowo sprawdzaj stan przewodu zasilającego. Jeżeli przewód zasilający jest

uszkodzony, to powinien on być wymieniony przez specjalistyczny zakład naprawczy w celu uniknięcia zagrożenia.

9. Nie używaj urządzenia z uszkodzonym przewodem zasilającym lub jeśli zostało

upuszczone lub uszkodzone w jakikolwiek inny sposób lub nieprawidłowo pracuje. Nie naprawiaj urządzenia samodzielnie, gdyż grozi to porażeniem. Uszkodzone urządzenie oddaj do właściwego punktu serwisowego w celu sprawdzenia lub dokonania naprawy. Wszelkich napraw mogą dokonywać wyłącznie uprawnione punkty serwisowe. Nieprawidłowo wykonana naprawa może spowodować poważne zagrożenie dla użytkownika.

13. Nie wolno pozostawiać włączonego urządzenia ani zasilacza do gniazdka bez nadzoru.

14. Do zapewnienia dodatkowej ochrony, wskazane jest zainstalowanie w obwodzie

elektrycznym, urządzenia różnicowoprądowego (RCD) o znamionowym prądzie różnicowym nie przekraczającym 30 mA. W tym zakresie należy zwrócić się do specjalisty elektryka. 6715. Jeżeli urządzenie wykorzystuje zasilacz, nie przykrywaj go, ponieważ mogłoby to doprowadzić do niebezpiecznego wzrostu temperatury i uszkodzenia urządzenia. Zawsze, jako pierwszą wkładaj wtyczkę do gniazda zasilania w urządzeniu a następnie zasilacz do gniazda sieciowego.

16. Nigdy nie dotykaj urządzenia mokrymi rękoma

17. Używaj tylko oryginalnych akcesoriów lub rekomendowanych przez producenta.

18. Używaj urządzenia tylko zgodnie z jego przeznaczeniem. Nie korzystać na zewnątrz.

Chronić przed wilgocią

19. Podczas zamykania urządzenia nie podkładać rąk.

20. Nie używać do pakowania przedmiotów łatwopalnych.

21. Zgrzewarka nie jest przystosowana do pakowania cieczy.

OPIS URZĄDZENIA (rys. A, B, C)

1. Ustawienie typu produktu 2. Przycisk kontroli uszczelniania

3. Przycisk odsysania powietrza & zgrzewania 4. Przycisk otwierania pokrywy

5. Blokada pokrywy 6. Powierzchnia odsysająca

7. Pasek zgrzewający 8. Gąbka uszczelniająca

9. Uszczelka 10. Dysza odsysająca

11. Przycisk odsysania powietrza z pojemnika próżniowego 12. Przycisk zatrzymania pracy

13. Ustawienie prędkości odsysania 14. Rurka do odsysania powietrza z pojemników

15. Listwa do odcinania rękawa foliowego próżniowych

16. Uchwyt noża do odcinania rękawa foliowego 17. Pojemnik na rolkę rękawa foliowego

Wskazówki dotyczące gotowych toreb lub rolek (rękaw foliowy):

1. Maksymalna szerokość: 32 mm

2. Używaj wyłącznie gotowych toreb (otwartych z jednej strony) lub rolek folii w postaci rękawa (otwartych z obu stron)

przeznaczonych do zgrzewania próżniowego

UŻYTKOWANIE URZĄDZENIA

W celu otrzymania hermetycznego zgrzania folia powinna być czysta, sucha i pozbawiona zagnieceń w strefie zgrzewania. Przygotowanie torebki z rolki folii (z obu stron otwarte):

1) Włóż rolkę z rękawem foliowym do pojemnika (17) tak aby folia wystawała 10 cm.

2) Zamontuj pojemnik z rolką na zaczepach z tyłu obudowy.

3) Otwórz pokrywę zgrzewarki naciskając OBURĄCZ przycisk (4).

4) Przeciśnij wystającą folię pomiędzy zawiasami pokrywką.

5) Podnieś listwę do odcinania rękawa (15). W zależności od wielkości produktów utnij wymaganą długość torby przesuwając

uchwyt noża (16). Rysunek D1.

6) Zgrzej jedną stronę uciętego rękawa tworząc torbę:

a). Połóż ucięty rękaw foliowy na powierzchni odsysającej (6) tak żeby nie wystawał za dysze (10) zgodnie z rys. D2. b). Zamknij pokrywę dociskając OBURĄCZ (rys. E) aby usłyszeć dźwięk „click” i wciśnij przycisk (2), który automatycznie zgaśnie po zakończeniu zgrzewania. c). Otwórz pokrywę zgrzewarki naciskając OBURĘCZNIE przycisk (4).

I. Odsysanie i zgrzewanie

1. Umieść przedmioty w torebce. I połóż drugi koniec na powierzchni odsysającej (6). Zamknij pokrywę OBURĄCZ dociskając (rys. E) 68aby usłyszeć dźwięk „click”. suchy *Moist - wilgotny

3. Wciśnij przycisk (13) aby ustawić prędkość odsysania powietrza

*Normal – normalna prędkość *Gentle – niska prędkość (delikatne) 4. Wciśnij przycisk (3) aby rozpocząć odsysanie powietrza i zgrzewanie próżniowe. Przycisk automatycznie zgaśnie po zakończeniu zgrzewania.

5. Odłącz najpierw lewy, a potem prawy przycisk otwierania pokrywy (4) i podnieś pokrywę.

II. Odsysanie powietrza z zewnętrznych pojemników próżniowych / toreb

W zestawie dołączono rurkę i 2 końcówki (14) do odsysania powietrza z pojemników próżniowych (rys. C).

1. Wybierz odpowiedniej wielkości końcówkę i nałóż na rurkę (14)

2. Połącz pojemnik (nie dołączony do zestawu) z dyszą odsysającą (10) za pomocą rurki (14).

3. Naciśnij i trzymaj ciągle przycisk (11) tak długo, aż uznasz, że próżnia jest wystarczająca (rys. C) .

4. Zdejmij palec z przycisku (11), rozłącz urządzenie i zewnętrzny pojemnik próżniowy.

UWAGA: podczas odsysanie powietrza z zewnętrznych pojemników próżniowych nie zamykaj pokrywy aby uniknąć deformacji uszczelki (9).

CZYSZCZENIE I KONSERWACJA

1.Przed czyszczeniem upewnij się, że urządzenie nie jest podłączone do prądu.

2. Podczas czyszczenia nie zanurzać urządzenia w wodzie, jedynie przecierać wilgotną ściereczką.

Dane techniczne: Zgrzewanie: 6-10 sek Próżnia: -0,75 - -0,80 bar Moc: 130W Napięcie: 220-240V ~50/60Hz

2. Wybierz typ produktu naciskając przycisk (1)
