INSTRUKCJA OBSŁUGI NT 201 Me Classic Kärcher

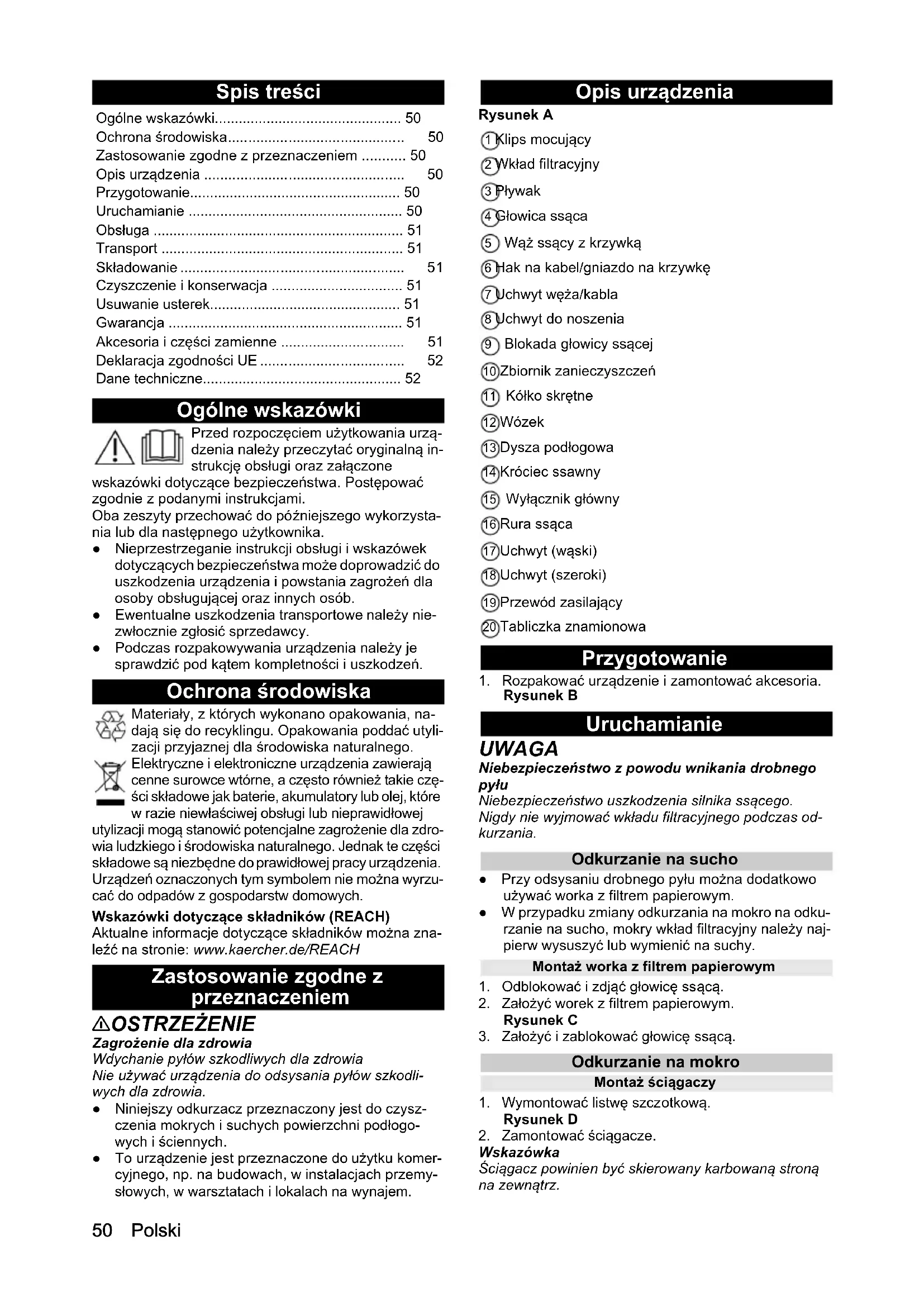

H05VV-F 2x1,0 H05VV-F 2x1,0 H05VV-F 2x1,0 Dalies numeris (EU) 9.770-820.0 9.770-820.0 9.770-820.0 Kabelio ilgis m 6,5 6,5 6,550 Polski Spis treści Ogólne wskazówki Przed rozpoczęciem użytkowania urzą- dzenia należy przeczytać oryginalną in- strukcję obsługi oraz załączone wskazówki dotyczące bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami. Oba zeszyty przechować do późniejszego wykorzysta- nia lub dla następnego użytkownika. ● Nieprzestrzeganie instrukcji obsługi i wskazówek dotyczących bezpieczeństwa może doprowadzić do uszkodzenia urządzenia i powstania zagrożeń dla osoby obsługującej oraz innych osób. ● Ewentualne uszkodzenia transportowe należy nie- zwłocznie zgłosić sprzedawcy. ● Podczas rozpakowywania urządzenia należy je sprawdzić pod kątem kompletności i uszkodzeń. Ochrona środowiska Materiały, z których wykonano opakowania, na- dają się do recyklingu. Opakowania poddać utyli- zacji przyjaznej dla środowiska naturalnego. Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie czę- ści składowe jak baterie, akumulatory lub olej, które w razie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdro- wia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzu- cać do odpadów z gospodarstw domowych. Wskazówki dotyczące składników (REACH) Aktualne informacje dotyczące składników można zna- leźć na stronie: www.kaercher.de/REACH Zastosowanie zgodne z przeznaczeniem 몇 OSTRZEŻENIE Zagrożenie dla zdrowia Wdychanie pyłów szkodliwych dla zdrowia Nie używać urządzenia do odsysania pyłów szkodli- wych dla zdrowia. ● Niniejszy odkurzacz przeznaczony jest do czysz- czenia mokrych i suchych powierzchni podłogo- wych i ściennych. ● To urządzenie jest przeznaczone do użytku komer- cyjnego, np. na budowach, w instalacjach przemy- słowych, w warsztatach i lokalach na wynajem. Opis urządzenia Rysunek A 1 Klips mocujący 2 Wkład filtracyjny 3 Pływak 4 Głowica ssąca 5 Wąż ssący z krzywką 6 Hak na kabel/gniazdo na krzywkę 7 Uchwyt węża/kabla 8 Uchwyt do noszenia 9 Blokada głowicy ssącej 10 Zbiornik zanieczyszczeń 11 Kółko skrętne 12 Wózek 13 Dysza podłogowa 14 Króciec ssawny 15 Wyłącznik główny 16 Rura ssąca 17 Uchwyt (wąski) 18 Uchwyt (szeroki) 19 Przewód zasilający 20 Tabliczka znamionowa Przygotowanie

1. Rozpakować urządzenie i zamontować akcesoria.

Rysunek B Uruchamianie UWAGA Niebezpieczeństwo z powodu wnikania drobnego pyłu Niebezpieczeństwo uszkodzenia silnika ssącego. Nigdy nie wyjmować wkładu filtracyjnego podczas od- kurzania. Odkurzanie na sucho ● Przy odsysaniu drobnego pyłu można dodatkowo używać worka z filtrem papierowym. ● W przypadku zmiany odkurzania na mokro na odku- rzanie na sucho, mokry wkład filtracyjny należy naj- pierw wysuszyć lub wymienić na suchy. Montaż worka z filtrem papierowym

1. Odblokować i zdjąć głowicę ssącą.

2. Założyć worek z filtrem papierowym.

3. Założyć i zablokować głowicę ssącą.

Odkurzanie na mokro Montaż ściągaczy

1. Wymontować listwę szczotkową.

2. Zamontować ściągacze.

• Wskazówka Ściągacz powinien być skierowany karbowaną stroną na zewnątrz. Ogólne wskazówki p. 50
• Ochrona środowiska p. 50
• Zastosowanie zgodne z przeznaczeniem p. 50
• Opis urządzenia p. 50
• Przygotowanie p. 50
• Uruchamianie p. 50
• Obsługa p. 51
• Transport p. 51
• Składowanie p. 51
• Czyszczenie i konserwacja p. 51
• Usuwanie usterek p. 51
• Gwarancja p. 51
• Akcesoria i części zamienne p. 51
• Deklaracja zgodności UE p. 52
• Dane techniczne Polski 51 Usuwanie worka z filtrem papierowym ● Przy odsysaniu mokrych zanieczyszczeń należy za- wsze wyjąć worek z filtrem papierowym. Obsługa Włączanie urządzenia p. 52

1. Podłączyć wtyczkę sieciową.

2. Włączyć urządzenie głównym wyłącznikiem.

1. Przeprowadzić czyszczenie.

Opróżnianie zbiornika zanieczyszczeń ● Kanał ssący jest wyposażony w pływak. ● Przepływ ssania zostaje przerwany, gdy osiągnięty zostanie maksymalny dopuszczalny poziom brud- nej wody w zbiorniku.

1. Wyłączyć urządzenie, naciskając wyłącznik główny.

2. Odblokować i zdjąć głowicę ssącą.

3. Opróżnić zbiornik zanieczyszczeń.

Wyłączanie urządzenia

1. Wyłączyć urządzenie, naciskając wyłącznik główny.

2. Wyciągnąć wtyczkę sieciową.

1. Opróżnić zbiornik zanieczyszczeń.

2. Wyczyścić urządzenie wewnątrz i na zewnątrz od-

kurzając je i wycierając wilgotną ściereczką. Przechowywanie urządzenia

1. Rury ssące, wąż ssący i kabel sieciowy należy prze-

chowywać zgodnie z rysunkiem. Rysunek E

2. Przenieść urządzenie do suchego pomieszczenia i

zabezpieczyć przed dostępem osób nieupoważnio- nych. Transport 몇 OSTROŻNIE Nieuwzględnianie masy urządzenia Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas transportu zwrócić uwagę na masę urządze- nia.

1. Transportować urządzenie zgodnie z ilustracją.

2. Na czas transportu w pojazdach należy zabezpie-

czyć urządzenie przed ślizganiem się i przechyle- niem zgodnie z obowiązującymi przepisami. Składowanie 몇 OSTROŻNIE Nieuwzględnianie masy urządzenia Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas składowania uwzględnić masę urządzenia. To urządzenie może być przechowywane tylko we- wnątrz pomieszczeń. Czyszczenie i konserwacja NIEBEZPIECZEŃSTWO Niebezpieczeństwo porażenia prądem Obrażenia z powodu dotknięcia elementów przewodzą- cych prąd Wyłączyć urządzenie. Odłączyć wtyczkę sieciową. Wymiana wkładu filtracyjnego

1. Odblokować i zdjąć głowicę ssącą.

2. Obrócić głowicę ssącą o 180° i odłożyć.

3. Odblokować klips mocujący.

4. Wyjąć wkład filtracyjny.

5. Założyć nowy wkład filtracyjny.

6. Założyć i zablokować klips mocujący.

7. Założyć i zablokować głowicę ssącą.

Usuwanie usterek NIEBEZPIECZEŃSTWO Niebezpieczeństwo porażenia prądem Obrażenia z powodu dotknięcia elementów przewodzą- cych prąd Wyłączyć urządzenie. Odłączyć wtyczkę sieciową. Turbina ssąca nie działa

1. Sprawdzić gniazdko i bezpiecznik w instalacji zasi-

2. Sprawdzić kabel sieciowy i wtyczkę sieciową urzą-

3. Włączyć urządzenie.

Turbina ssąca pracuje, ale urządzenie nie zasysa Pływak zamyka kanał ssący

1. Opróżnić zbiornik zanieczyszczeń.

1. Usunąć zatory z dyszy ssącej, rury ssącej, węża

ssącego lub wkładu filtracyjnego.

napełniony worek z filtrem papierowym.

3. Wymienić wkład filtracyjny.

Wydostawanie się pyłu podczas odkurzania

1. Sprawdzić położenie montażowe wkładu filtracyjne-

2. Wymienić wkład filtracyjny.

Serwis Jeśli usterka nie może zostać usunięta, urządzenie mu- si zostać skontrolowane w serwisie. Gwarancja W każdym kraju obowiązują warunki gwarancji określo- ne przez dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiało- wym lub produkcyjnym. W sprawach napraw gwaran- cyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowe- go. (Adres znajduje się na odwrocie) Więcej informacji na temat gwarancji (jeśli są dostępne) można znaleźć w obszarze Serwis na lokalnej stronie internetowej Kärcher w sekcji "Pliki do pobrania". Akcesoria i części zamienne Należy stosować tylko oryginalne akcesoria i części za- mienne, ponieważ gwarantują one bezpieczną i beza- waryjną pracę urządzenia. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.52 Polski Deklaracja zgodności UE Niniejszym oświadczamy, że określone poniżej urzą- dzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowią- zującym zasadniczym wymogom dyrektyw UE dotyczą- cym bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodu- ją utratę ważności tego oświadczenia. Produkt: Odkurzacz do pracy na mokro i sucho Typ: 1.428-xxx Obowiązujące dyrektywy UE 2006/42/WE (+2009/127/WE) 2011/65/UE 2014/30/UE Zastosowane normy zharmonizowane EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Zastosowane normy krajowe

Niżej podpisane osoby działają z upoważnienia zarządu przedsiębiorstwa. Administrator dokumentacji: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Faks: +49 7195 14-2212 Winnenden, 2020/10/01 Dane techniczne Zmiany techniczne zastrzeżone. Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser NT 20/1 Me Classic NT 30/1 Me Classic NT 38/1 Me Classic Przyłącze elektryczne Napięcie sieciowe V 220-240 220-240 220-240 Faza ~111 Częstotliwość sieciowa Hz 50-60 50-60 50-60 Stopień ochrony IPX4 IPX4 IPX4 Klasa ochrony II II II Moc znamionowa W 1300 1300 1300 Maksymalna moc W 1500 1500 1500 Wydajność urządzenia Pojemność zbiornika l 19 28 36 Ilość cieczy potrzebna do napełnienia l 12 21 29 Ilość powietrza (maks.) l/s 59 59 59 Podciśnienie (maks.) kPa (mbar) 22,7 (227) 22,7 (227) 22,7 (227) Wymiary i masa Typowy ciężar roboczy kg 7,2 7,8 8,4 Dł. x szer. x wys. mm 380 x 365 x 520 380 x 365 x 640 380 x 365 x 735 Średnica węża ssącego mm 35 35 35 Warunki otoczenia Temperatura otoczenia (maks.) °C +40 +40 +40 Wartości określone zgodnie z EN 60335-2-69 Poziom ciśnienie akustycznego L

dB(A)787878 Niepewność pomiaru K

dB(A)111 Drgania przenoszone przez kończyny górne m/s

<2,5 <2,5 <2,5 Niepewność pomiaru K m/s

Kabel sieciowy Typ kabla sieciowego mm
