VKS 8805 - Zamrażarka SEVERIN - Bezpłatna instrukcja obsługi

Typ produktu	Lodówka wolnostojąca
Marka	Severin
Model	VKS 8805
Wymiary (W x S x G)	850 x 480 x 495 mm
Waga	22 kg
Całkowita pojemność	120 L
Pojemność chłodziarki	94 L
Klasa efektywności energetycznej	F
Roczne zużycie energii	107 kWh/rok
Poziom hałasu	38 dB(A)
Klasa klimatyczna	N-ST (16 °C do 38 °C)
Rodzaj oświetlenia	LED
Rozmrażanie	Automatyczne
Czynnik chłodniczy	R600a (izobutan)
Liczba drzwi	1
Odwracalne zawiasy	Tak
Regulowane nóżki	Tak
VeggiBox (pojemnik na warzywa)	Tak
Szklane półki	Tak
Półki na drzwiach	Tak
Zalecenia bezpieczeństwa	Nie zasłaniać otworów wentylacyjnych, nie używać urządzeń elektrycznych wewnątrz, obchodzenie się z łatwopalnym czynnikiem chłodniczym
Serwis posprzedażowy	Skontaktuj się z obsługą klienta Severin w celu naprawy

Często zadawane pytania - VKS 8805 SEVERIN

Jak ustawić temperaturę w lodówce?

Użyj regulatora znajdującego się przy wewnętrznym oświetleniu. Obróć zgodnie z ruchem wskazówek zegara, aby obniżyć temperaturę (chłodniej), a przeciwnie do ruchu wskazówek zegara, aby ją podnieść. Zalecana jest pozycja środkowa do normalnego użytkowania.

Co zrobić, jeśli urządzenie jest zbyt głośne?

Sprawdź, czy urządzenie stoi stabilnie i czy otaczające przedmioty nie wibrują. Upewnij się, że przewód zasilający nie dotyka tyłu. Jeśli hałas nie ustaje, skontaktuj się z obsługą klienta.

Jak wyczyścić wnętrze lodówki?

Odłącz urządzenie. Użyj ciepłej wody i płynu do mycia naczyń. Nie używaj agresywnych ani ściernych detergentów. Czyść raz w miesiącu, aby uniknąć nieprzyjemnych zapachów.

Czy lodówka wymaga rozmrażania?

Nie, rozmrażanie jest automatyczne. Szron topnieje, gdy kompresor się zatrzymuje, a woda odparowuje w pojemniku. Upewnij się, że otwór odpływowy nie jest zatkany.

Jak odwrócić kierunek otwierania drzwi?

Odłącz urządzenie. Postępuj zgodnie z krokami w instrukcji: zdejmij górną pokrywę, sworzeń, drzwi, a następnie dolną zawiasę. Przekonfiguruj zawiasę i zamontuj wszystko z przeciwnej strony. Zalecane są dwie osoby.

Jaka jest idealna temperatura otoczenia dla urządzenia?

Urządzenie działa w zakresie temperatury otoczenia od 16 °C do 38 °C (klasa klimatyczna N-ST). Unikaj bezpośredniego nasłonecznienia i źródeł ciepła.

Dlaczego na tylnej ścianie występuje szron?

Może to być spowodowane zbyt długim otwarciem drzwi, umieszczeniem ciepłych produktów w środku lub zbyt niską temperaturą. Sprawdź zamknięcie drzwi i wyreguluj termostat.

Czy mogę zamrażać żywność w tym urządzeniu?

To urządzenie jest lodówką, a nie zamrażarką. Jest przeznaczone do przechowywania świeżych produktów w krótkim i średnim okresie. Nie używać do zamrażania.

Co zrobić w przypadku awarii zasilania?

Unikaj otwierania drzwi. Żywność pozostaje zimna przez kilka godzin. Jeśli przerwa trwa, sprawdź bezpieczniki i gniazdo. Jeśli problem nie ustępuje, skontaktuj się z obsługą klienta.

Jak utylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucaj urządzenia z odpadami domowymi. Wyjmij wtyczkę i odetnij przewód. Czynnik chłodniczy R600a jest łatwopalny; przekaż je do autoryzowanego centrum recyklingu.

INSTRUKCJA OBSŁUGI VKS 8805 SEVERIN

PL Instrukcja użytkowania Lodówka

67

79

91

Szanowny Kliencie! Przed rozpoczęciem użytkowania urządzenia należy dokładnie przeczytać całą instrukcję obsługi. Zachować ją do dalszego wykorzystania. Urządzenie może być używane wyłącznie przez osoby, które zapoznały się z instrukcjami bezpieczeństwa. Jeśli urządzenie jest przekazywane dalej, dołącz również tę instrukcję.

Użytkowanie zgodnie z

przeznaczeniem

Urządzenie jest przeznaczone wyłącznie do przechowywania i konserwowania żywności. - Nie ponosimy odpowiedzialności za ewentualne wady w przypadku nieprawidłowego obchodzenia się z urządzeniem lub nieprzestrzegania zaleceń zawartych w niniejszej instrukcji. - Jest to sprężarkowe urządzenie chłodnicze, które jest przeznaczone do krótkotrwałego przechowywania żywności. - Urządzenia chłodnicze podzielone są według klasyfikacji klimatycznej. Klasyfikacja klimatyczna dla tego urządzenia możliwa jest do znalezienia na karcie technicznej urządzenia, która znajduje się na końcu niniejszej instrukcji.

Instrukcje bezpieczeństwa

• Urządzenie jest przeznaczone do użytku w gospodarstwach domowych lub podobnych otoczeniach, na przykład:
• w kuchniach pracowniczych w sklepach, biurach i podobnych środowiskach pracy;
• w gospodarstwach rolnych;
• przy bez klientów w hotelach i motelach oraz innych środowiskach mieszkalnych;
• w obiektach noclegowych ze śniadaniem.
• Urządzenie nie jest przeznaczone do użytku komercyjnego ani do użytku w usługach cateringowych i podobnych podmiotach hurtowniczych.

OSTRZEŻENIE: NIEBEZPIECZEŃSTWO POŻARU!

Urządzenie zawiera przyjazny dla środowiska, ale łatwopalny czynnik chłodniczy — izobutan (R600a). Zwrócić uwagę, aby układ chłodzenia był zabezpieczony podczas transportu i po zainstalowaniu. Jeśli układ jest uszkodzony, w razie wypadku nie wolno używać urządzenia. W takim przypadku należy usunąć źródła ognia lub źródła zapłonu w bezpośrednim sąsiedztwie czynnika chłodniczego; przewietrzyć pomieszczenie.

• W przypadku sprężenia, oddania lub przekazania urządzenia do recyklingu należy zwrócić uwagę na zastosowany do izolacji łatwopalny propelent -

cyklopentan (C5H10), jak również czynnik chłodniczy - izobutan (R600a). Dalsze informacje można znaleźć w rozdziale Usuwanie.

• OSTRZEŻENIE! Nie uszkadzać układu chłodzenia. Wyciekający czynnik chłodniczy może spowodować obrażenia oczu lub wywołać stany zapalne.
• OSTRZEŻENIE! Nie zasłaniać wlotów powietrza urządzenia płaszczyznami dekoracyjnymi ani konstrukcjami zabudowanych systemów meblowych. Zapewnić odpowiednią cyrkulację powietrza.
• OSTRZEŻENIE! Nie używać urządzeń elektrycznych (np. maszyn do lodu itp.), które nie zostały opisane w instrukcji.
• Podczas ustawiania urządzenia zwrócić uwagę, aby przewód zasilający nie został zakleszczony ani uszkodzony.
• Nie umieszczać przenośnych gniazdek elektrycznych lub przenośnych zasilaczy z tyłu urządzenia.
• Przed podłączeniem sprawdzić, czy przewód zasilający lub samo urządzenie nie zostały uszkodzone podczas transportu. W takim przypadku nie wolno uruchamiać urządzenia. W tym urządzeniu nie mogą być przechowywane substancje wybuchowe, takie jak pojemnik z aerozolem z łatwopalnym propelentem.
• Jeżeli konieczne są naprawy urządzenia lub interwencje w

jego obrębie, muszą one być wykonane przez autoryzowany serwis naprawczy, aby zapewnić przestrzeganie przepisów bezpieczeństwa i zapobiec zagrożeniu. Dotyczy to również wymiany wtyczki sieciowej.

• Urządzenia mogą być używane przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych oraz osoby nieposiadające doświadczenia i/lub wiedzy - ale tylko pod warunkiem zapewnienia nadzoru lub instruktażu w zakresie bezpiecznego użytkowania urządzenia, w rezultacie czego będą rozumiały wynikające z tego zagrożenia.
• Dzieci w wieku od 3 do 8 lat mogą w chłodziarkach umieszczać artykuły żywnościowe i wyjmować je z nich.
• Dzieciom nie wolno bawić się urządzeniem.
• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.
• Do regularnej konserwacji nadaje się letnia woda z dodatkiem płynu do mycia naczyń. Więcej informacji szczegółowych na temat czyszczenia zamieszczonych jest w rozdziale Czyszczenie i odszranianie (konserwacja).
• OSTRZEŻENIE! Nie zdejmować oprawy oświetlenia wewnętrznego LED. W przypadku uszkodzenia

lampy LED skontaktować się z serwisem posprzedażowym (patrz załącznik).

• Aby zabezpieczyć żywność przed zepsuciem, należy przestrzegać poniższych wskazówek:
• Długotrwałe otwieranie drzwi może spowodować znaczny wzrost temperatury w komorach urządzenia.
• Regularnie czyścić powierzchnie, które mogą mieć kontakt z żywnością oraz dostępne systemy odwadniające.
• Surowe mięso i ryby należy przechowywać w odpowiednich pojemnikach w chłodziarce, aby nie stykały się z innymi produktami spożywczymi oraz by ich soki nie zanieczyszczały innych produktów.
• Jeżeli chłodziarka pozostaje przez dłuższy czas pusta, należy ją wyłączyć, rozmrozić, wyczyścić, wysuszyć i pozostawić otwarte drzwi, aby zapobiec rozwojowi pleśni w urządzeniu.
• W lodówce znajdują się różne strefy niskiej temperatury. Najcieplejsza strefa znajduje się na górze drzwi w lodówce. Najzimniejsza strefa znajduje się na tylnej ścianie w dolnej części lodówki.

W szufladzie VeggiBox: warzywa, sałatki i owoce.

• Na drzwiach (od góry do dołu): masło, ser, jaja, opakowania z żywnością przetworzoną. Małe butelki, duże butelki, mleko i soki.
• Aby uniknąć obrażeń lub szkód materialnych, urządzenia należy transportować wyłącznie w skrzyni, a ich montaż wymaga udziału dwóch osób.
• Ostrożnie! Dzieci nie mogą mieć dostępu do materiałów opakowaniowych — niebezpieczeństwo zadławienia!
• Regularnie sprawdzać wtyczkę sieciową pod kątem uszkodzeń. W razie ich stwierdzenia nie używać urządzenia.
• Nie używać urządzeń elektrycznych na powierzchniach do przechowywania, aby zapobiec zagrożeniu pożarowemu. Nie stawiać również na urządzeniu pojemników z płynami, aby płyny, które mogą wyciekać, nie uszkodziły elektroniki i izolacji.
• Alkohole wysokoprocentowe przechowywać tylko szczelnie zamknięte i w pozycji pionowej.
• Nie spożywać przeterminowanej żywności. Może to prowadzić do zatruć pokarmowych. Nie zamrażać ponownie już rozmrożonych produktów spożywczych.
• Nie wolno wykorzystywać półek, schowków, drzwi itp. do wchodzenia na nie lub opierania się o nie.
• Nie używać otwartego ognia ani źródeł zapłonu wewnątrz urządzenia.
• Odłączyć wtyczkę sieciową:
• w przypadku wystąpienia zakłóceń podczas pracy;
• przy każdym czyszczeniu;
• podczas prac przy urządzeniu.
• Nie ciągnąć za przewód zasilający; w tym celu należy zawsze chwytać za wtyczkę sieciową.
• Zastrzegamy sobie prawo do zmian technicznych.

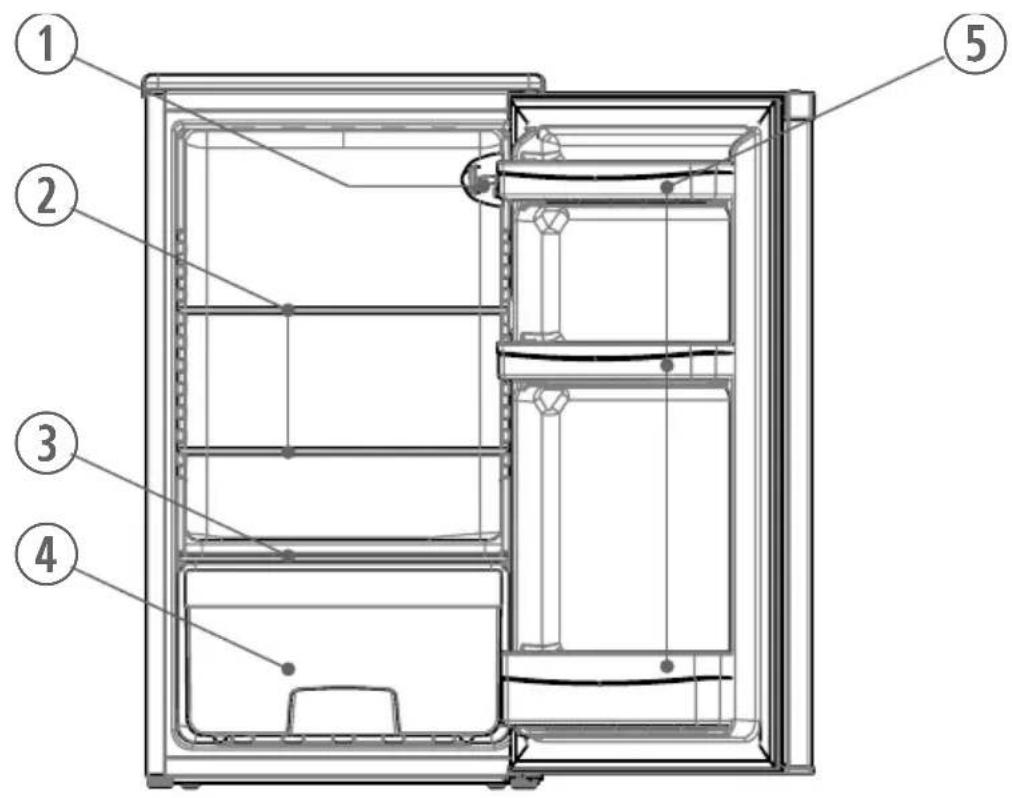

Konfiguracja

1 Oświetlenie z regulatorem temperatury

2 Komora chłodźac z polkami

3 Półka wsa szuflady VeggiBox

4 Szuflada VeggiBox

5 Półski do przechowywania na drzewich lodówki

Transport urządzenia

• Podczas transportu należy zabezpieczyć wszystkie luźne części w urządzeniu i na urządzeniu, aby zapobiec uszkodzeniom.
• Urządzenie powinno być transportowane w pozycji pionowej i jednocześnie nie powinno być przechylone o więcej niż 30 stopni. Przed podłączeniem urządzenia do sieci po instalacji należy odczekać 30 minut.
• Jeżeli urządzenie było transportowane z przechyleniem większym niż 30 stopni, odczekać 4 godziny przed podłączeniem urządzenia do sieci.

Przed pierwszym uruchomieniem

• Usunąć z urządzenia folię ochronną i wszystkie materiały opakowaniowe wraz z zabezpieczeniem szuflady i półek. Opakowanie poddać profesjonalnej utylizacji.
• Przy pierwszym uruchomieniu urządzenia może być wyczuwalny lekki „zapach nowości”. Zniknie, gdy urządzenie zacznie się schładzać.
• Wyczysić wnętrze letnią wodą z dodatkiem płynu do mycia naczyń. Wyposażenie czyścić oddzielnie, spłukując je wodą; nie myć go w zmywarce.
• Przed zapełnieniem urządzenia żywnością należy pozostawić je pracujące na 1 godzinę, aby osiągnęło docelową temperaturę.

Instalacja urządzenia

• Urządzenie powinno być instalowane w suchym i dobrze wentylowanym pomieszczeniu.
• Urządzenie powinno być eksploatowane przy wilgotności powietrza maks. 70%.
• Wartości temperatury otoczenia, przy której urządzenie może pracować, znajdują się w karcie technicznej urządzenia, która znajduje się na końcu niniejszej instrukcji.
• Nie instalować urządzenia na zewnątrz.
• Pamiętać, aby w dowolnym momencie możliwe było wyciągnięcie wtyczki sieciowej.
• Chronić urządzenie przed bezpośrednim nasłonecznieniem. Nie instalować go w pobliżu źródeł ciepła (piec, grzejnik itp.). Jeżeli nie można tego uniknąć, należy umieścić izolację pomiędzy źródłem ciepła a urządzeniem.
• Nie zabudowywać urządzenia w systemach meblowych. Montaż lodówki bezpośrednio pod płytą lub w szafce jest niedozwolony.
• Nierówności podłoża należy zniwelować za pomocą dwóch przednich, regulowanych w pionie nóżek wkręcanych, dzięki czemu uzyskuje się bezpieczną stabilność.

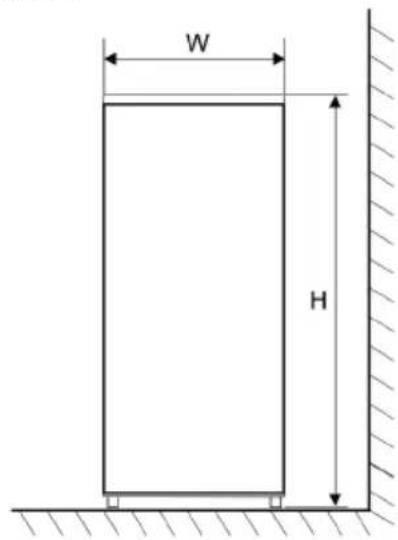

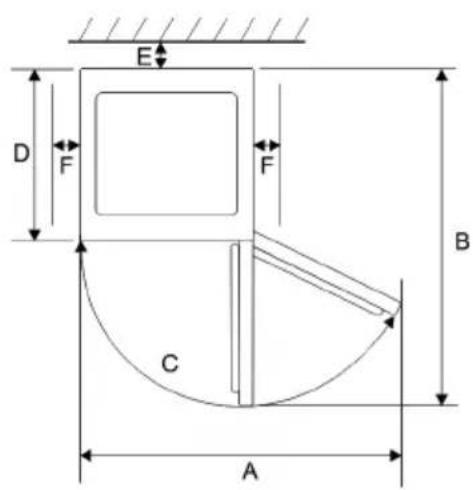

Wymiary instalacyjne

Jeżeli urządzenie jest ustawione bokiem do ściany, należy pozostawić prześwit o szerokości co najmniej 60 mm, aby drzwi urządzenia mogły się otworzyć pod kątem 90 stopni. Aby móc całkowicie wyjąć szufladę VeggiBox z urządzenia, należy, w razie potrzeby, wyjąć półkę na butelki.

Szerokość (W)		Głowobokość (D) Wysokość (H)
480 mm 495 mm 840 mm
ABCDEFG
780 mm 913 mm 125°		30 mm 100 mm

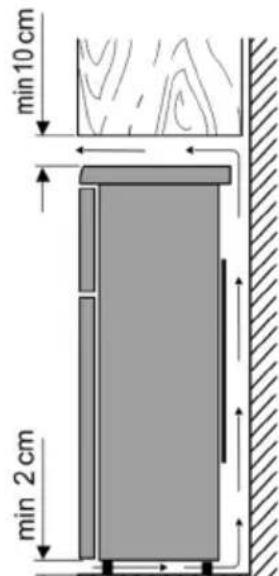

Wentylacja

Ogrzane za urządzeniem powietrze musi swobodnie krążyć. Z tego powodu cyrkulacja powietrza nie może być utrudniona.

Ostrożnie! Nie wolno zakrywać istniejących otworów wentylacyjnych w tylnej części górnej osłony!

Podłączenie

• Przed podłączeniem urządzenia należy upewnić się, że samo urządzenie i wtyczka sieciowa nie wykazują żadnych uszkodzeń transportowych.
• Podłączać urządzenia tylko do gniazdka elektrycznego z zabezpieczeniem przeciwporażeniowym. Napięcie sieciowe musi być zgodne z napięciem podanym na tabliczce znamionowej urządzenia.
• Urządzenie spełnia wytyczne, które są obowiązkowe dla oznakowania CE.
• Nie wolno podłączać urządzenia do falownika.
• Wtyczka sieciowa nie powinna dotykać tylnej ściany, aby uniknąć generowania hałasów wibracyjnych.
• Urządzenie można uruchomić przez podłączenie wtyczki sieciowej do gniazdka elektrycznego.
• Całkowite wyłączenie następuje dopiero po odłączeniu wtyczki sieciowej.
• Jeżeli urządzenie zostało odłączone od sieci elektrycznej, przy ustawieniu regulatora temperatury w zadanej pozycji, należy odczekać ok. 5 minut po podłączeniu wtyczki sieciowej.

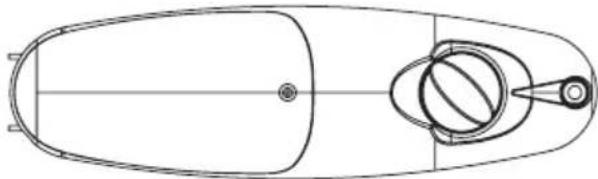

Elementy sterownicze

Regulację temperatury w komorze lodówki dokonuje się za pomocą regulatora na oprawie oświetleniowej wewnątrz lodówki.

Aby ustawić optymalną temperaturę dla normalnego użytkowania, należy ustawić go do położenia środkowego. Temperatura będzie tym niższa, im pokrętło regulatora będzie ustawione bardziej w prawo. Temperatura będzie tym wyższa, im pokrętło regulatora będzie ustawione bardziej w lewo.

Szuflada VeggiBox

Szuflada VeggiBox służy jako optymalne miejsce do przechowywania owoców i warzyw.

Oświetlenie wewnętrzne

Nie zdejmować oprawy oświetlenia wewnętrznego. Urządzenie wyposażone jest w wysokiej jakości, trwałe oświetlenie LED. Jeśli oświetlenie nie działa, skontaktuj się z naszym serwisem posprzedażowym.

Przechowywanie żywności

• W lodówce żywność należy przechowywać tylko zapakowaną lub przykrytą, aby zachować jej smak i świeżość. Szczególnie żywność o silnym zapachu lub wykazująca skłonność do pochłaniania zapachów (m.in. sery, ryby, masło) musi być przechowywana oddzielnie.
• Na początek ustawić średnią temperaturę chłodzenia. Jeśli chłodzenie jest zbyt silne, ustawić wyższą temperaturę, a jeśli chłodzenie jest zbyt słabe - niższą temperaturę.

Jeśli na tylnej ścianie pojawia się szron, przyczyną może być zbyt długie otwarcie drzwi, obecność ciepłych naczyń w urządzeniu lub zbyt niska temperatura.

• Ciepłe produkty spożywcze muszą być schłodzone do temperatury pokojowej, zanim będą mogły być przechowywane w urządzeniu.
• Upewnić się, że drzwi są prawidłowo zamknięte i nie są zablokowane przez żywność.

Czyszczenie i odszranianie (konserwacja)

Czyszczenie

• Przed czyszczeniem należy zawsze odłączyć wtyczkę sieciową.
• Nie wlewać wody do urządzenia.
• Do regularnej konserwacji nadaje się letnia woda z niewielką ilością płynu do mycia naczyń. W celu uniknięcia nieprzyjemnego zapachu w przestrzeni chłodzącej zaleca się ją czyścić raz w miesiącu.
• Wyposażenie czyścić oddzielnie, spłukując je wodą; nie myć go w zmywarce.
• Nie używać detergentów o właściwościach żrących, ściernych ani na bazie alkoholu.
• Po wyczyszczeniu powierzchni świeżą wodą należy je wytrzeć i starannie osuszyć. Następnie podłączyć wtyczkę sieciową suchymi rękami.
• Aby zaoszczędzić energię i utrzymać wydajność, skraplacz (znajdujący się na tylnej ścianie) i sprężarkę należy czyścić co najmniej dwa razy w roku za pomocą szczotki lub odkurzacza.
• Tabliczka znamionowa we wnętrzu urządzenia nie może zostać uszkodzona ani usunięta podczas czyszczenia.

Odszranianie

Lodówka nie musi być odszraniana, ale musi być czyszczona.

Parownik lodówki jest przymocowany do tylnej ściany, dlatego tylne ściany mogą pokrywać się szronem.

Gdy sprężarka nie pracuje, szron może roztajać.

Powstała w ten sposób woda jest doprowadzana systemem węży do zbiornika na sprężarce, gdzie odparowuje dzięki wytworzonemu ciepłu. Przy ustawianiu regulatora temperatury należy unikać trwałego oszronienia bez fazy odszraniania.

Upewnić się, że kanał ściekowy i otwór spustowy nie są zablokowane, aby woda kondensowana w lodówce mogła zawsze odpływać bez przeszkód.

Wskazówki dotyczące oszczędzania energii

• Do instalacji urządzenia należy wybrać chłodne, suche i dobrze wietrzone pomieszczenie.
• Chronić urządzenie przed bezpośrednim nasłonecznieniem. Nie instalować go w pobliżu źródeł ciepła (piec, grzejnik itp.). Jeśli nie można tego uniknąć, należy zastosować odpowiedni typ izolacji pomiędzy źródłem ciepła a urządzeniem.
• Nie zakrywać otworów wentylacyjnych i kratki. Zapewnić wystarczającą cyrkulację powietrza w obrębie tylnej strony urządzenia.
• Ciepłe potrawy pozostawić do ostygnięcia przed schowaniem ich do lodówki.
• Nie zostawiać zbyt długo otwartych drzwi podczas wyjmowania lub wkładania żywności do środka. W przeciwnym razie proces oszronienia wnętrza ulegnie przyspieszeniu.
• Nie ustawiać temperatury niższej niż jest to konieczne. Więcej szczegółów na temat ustawień temperatury można znaleźć w rozdziale „Elementy sterownicze”.

Odgłosy pracy

Po włączeniu urządzenia mogą występować typowe odgłosy pracy. Są to:

• Hałas generowany przez silnik elektryczny w czasie pracy sprężarki. Gdy sprężarka zaczyna pracować przez krótki czas, natężenie odgłosów nieco wzrasta.
• Szumy w rurach obiegu czynnika chłodzącego.

Usuwanie

Urządzenia oznaczone tym symbolem muszą być usuwane oddzielnie, niezależnie od odpadów domowych. Urządzenia te zawierają w sobie cenne zasoby, które można poddać recyklingowi. Prawidłowa utylizacja odpadów chroni środowisko

naturalne i zdrowie ludzi. Aby uzyskać informacje na ten temat, należy zwrócić się do odpowiednich władz lokalnych lub sprzedawcy.

• Przed usunięciem urządzenia odłączyć wtyczkę sieciową od gniazdka elektrycznego i od urządzenia. Czynnik chłodzący - izobutan (R600a) oraz zastosowany w izolacji propelent cyklopentan (C5H10) są substancjami łatwopalnymi, dlatego należy je odpowiednio utylizować.
• Upewnić się, że przewody obiegu chłodzącego nie uległy uszkodzeniu przed właściwą utylizacją.

Gwarancja

Severin udziela gwarancji producenta na okres dwóch lat, licząc od daty zakupu. W tym okresie usuwamy bezpłatnie wszystkie wady, które w sposób zauważalny wynikają z wad materiałowych lub produkcyjnych i wpływają na funkcjonowanie. Inne roszczenia są wykluczone. Z gwarancji wyłączone są następujące elementy: Uszkodzenia powstałe w wyniku niestosowania się do instrukcji obsługi, nieprawidłowego użytkowania lub normalnego zużycia, oraz części delikatnych, np. szkła, tworzywa sztucznego lub żarówek. Gwarancja wygasa w przypadku interwencji, która nie została przez nas autoryzowana. Jeśli konieczna jest naprawa, prosimy o kontakt z naszym serwisem posprzedażowym, telefonicznie lub za pośrednictwem poczty elektronicznej. Dane do kontaktu zamieszczone są w załączniku do instrukcji. Ustawowe przepisy dotyczące rękojmi sprzedaży i ewentualne gwarancje sprzedawcy pozostają nienaruszone.

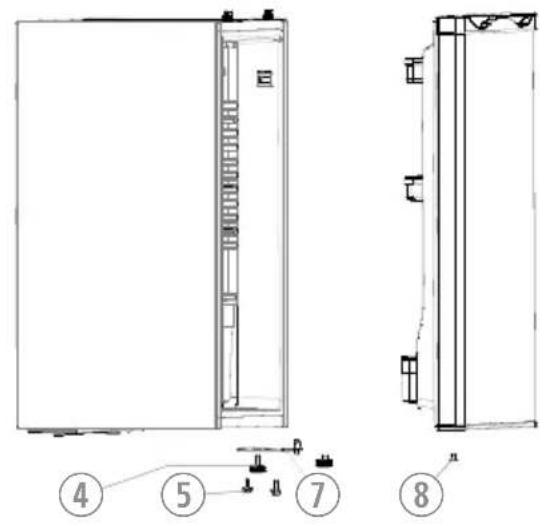

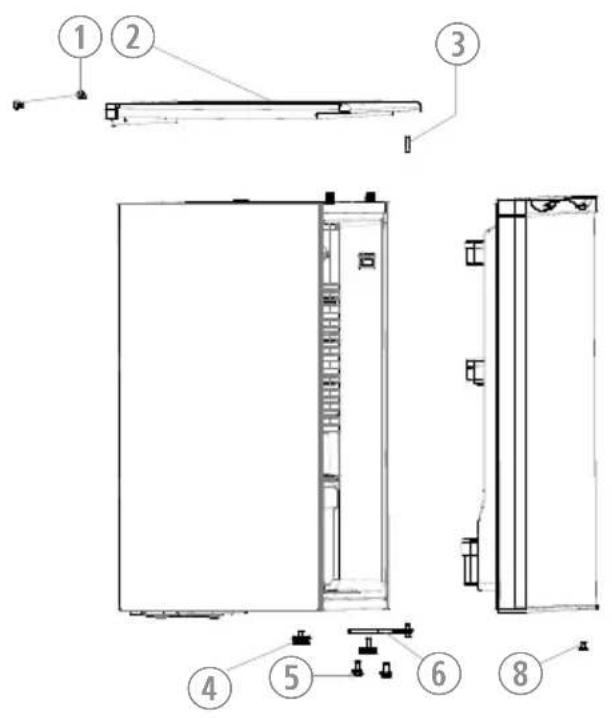

Zmiana strony montażu zawiasów drzwi

A C

W razie potrzeby stronę montażu zawiasów drzwi można zmienić. - Ostrzeżenie! Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy zawsze odłączyć wtyczkę sieciową od sieci elektrycznej. - Aby uniknąć obrażeń ciała i szkód materialnych, strona montażu zawiasów drzwi powinna być zmieniana przez dwie osoby. Zalecamy, aby ogranicznik drzwi był wymieniany wyłącznie przez wykwalifikowane osoby. - Przed rozpoczęciem należy bezwzględnie: - Zawsze zwracać uwagę na liczbę podkładek na czopach i śrubach. - Drzwi zawsze ustawiać tak, aby się szczelnie zamykały.

Krok A

a) Odkręcić dwie śruby ①, które mocują górną część urządzenia od tyłu. b) Po zabezpieczeniu drzwi zdjąć pokrywę ②, górny czop odłożyć, pokrywę odłożyć na bok. c) Unieść nieco drzwi i zdjąć je z dolnego zawiasu. Umieścić drzwi w bezpiecznym miejscu. d) Wyjąć uchwyt czopu ⑧ z prawego dolnego otworu drzwi. e) Przechylić urządzenie lekko do tyłu i odkręcić regulowane przednie nóżki ④ urządzenia. f) Odkręcić śruby ⑤, które utrzymują dolny zawias drzwi.

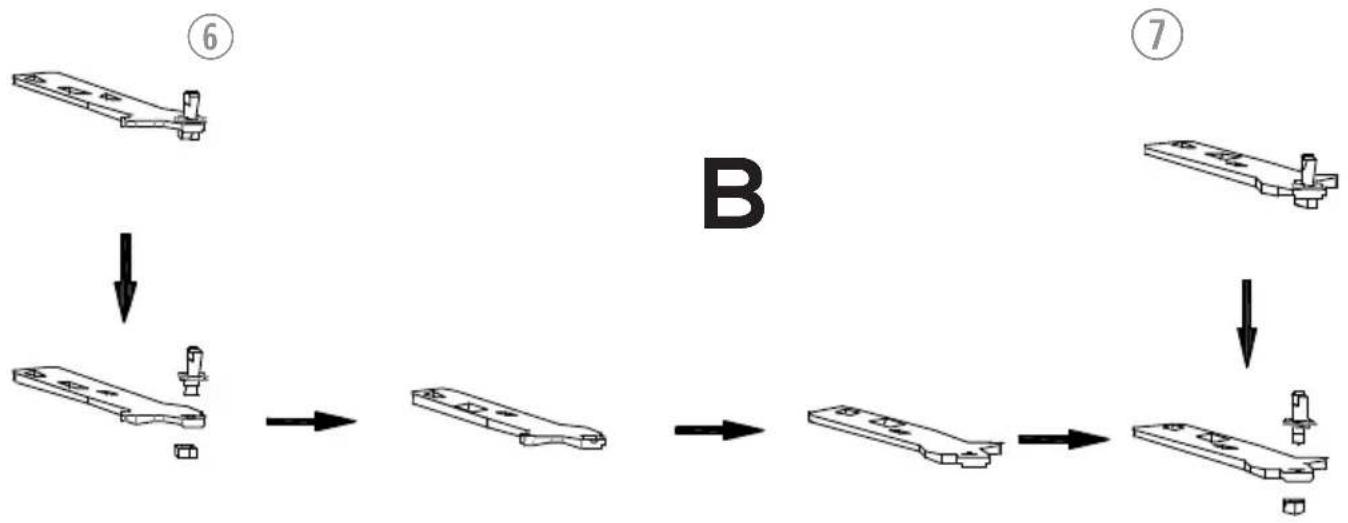

Krok B

a) Podczas odkręcania czopu zawiasu dolnego 60d płyty należy odnieść się do rysunku B. b) Obrócić płytę tak, aby jej spodnia strona była skierowana do góry. c) Następnie założyć czop i zabezpieczyć go nakrętką. Nowo zmontowany zawias dolny drzwi oznaczony jest numerem ⑦

Krok C

a) Za pomocą śruby ⑤ zamocować dolny zawias drzwi ⑦ do lewej dolnej strony urządzenia. b) Przykręcić na powrót do urządzenia regulowaną stopkę ④. c) Umieścić tuleję ⑧ czopa w otworze na dole po lewej stronie drzwi. d) Umieścić górny czop ③ w lewym dolnym otworze pokrywy ②. e) Osadzić drzwi na czopie dolnego zawiasu drzwi, delikatnie docisnąć je do urządzenia. f) Przytrzymując drzwi, umieścić pokrywę w miejscu tak, by górny czop wsunął się w otwór drzwi.

g) Zamocować pokrywę od tyłu za pomocą obu śrub ①

Śruba		①
GórnaPokrywa urzadzenia		②
Czop górný		③
Nożka regulowana		④
Dolna ćsruba		⑤
Zawias dolny sprawy		⑥
Zawias dolny lewy		⑦
Tuleja czopa		⑧

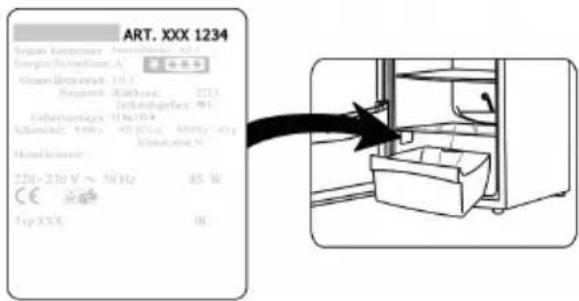

Szczegółowe informacje na temat serwisu posprzedażowego

Jeśli konieczna jest naprawa, prosimy o bezpośredni kontakt z infolinią serwisową, aby przekazać objaśnienie usterki. Zawczasu należy zanotować numer artykułu z tabliczki znamionowej na urządzeniu (patrz rysunek), ponieważ jest on potrzebny do sprawnego rozpatrzenia zgłoszenia.

Usuwanie usterek

Poniżej zamieszczona została tabela z informacjami na temat typowych usterek i metod rozwiązywania problemów. Należy zweryfikować, czy podane rozwiązanie problemu pozwala usunąć usterkę. W przeciwnym razie należy odłączyć urządzenie od sieci elektrycznej i skontaktować się z serwisem posprzedażowym.

Usterka Możliwa przyczyna i jej usuniȩcie
Urzejdenie nie Dziatra. • Przerewa w dostawie prȩdu. • Wybicie glównego bezpiecznika. • Bezpiewcznik gniażdka elektrycznégo nie Dziatra. Zweryfikować, podłączenia, inne urzejdenie do体系建设 gniażdka elektrycznégo.
Nadmierne nat(jj)—enia haatasu (jesli normalne odgłowy pracy ulegaja zmieanie).	Czy urzejdenie jest ustawione na solidnym pod—toź? Czy pracujacja chłodziarka wrawia w organia sąsiad'uzie meble lub przychodmioty? Czy przychodmioty ustawione na urzejdenia wibruju?

Karta techniczna urządzenia

Identifikator modelu VKS 8805
Typ chłodziarki:
Urzadzenia o niskim poziomie emisi hałasu: Nc	Ne Typ konstrukcyjny: Wlnotojasce
Urzadzenia do przechowywnia wina: Nie lna chłodziarka: Tak
Wymiary calkowite (wys. × szer. × glęb. w mm) 850 × 480 × 495
Objętość calkowita (w l) 120
Wspólczynnik efektywność energetycznej 125
Klasa efektywność energetycznej F
Rocznze zuzycie energia (w kWh/rok)* 107
Klasa emisi hałasu			C
Poziom hałasu (w dB[A] re 1pW) 38
Klasa klimatyczna			N-ST
Temperatura otoczenia (w °C)			16-38
Czas przechowywnia w przypadku awarii zasilania (w godz.)			-
Masa (w kg)			22
Ustawienie zimowe			Nie
Parametry przyestrzeni do przechowywniania:
Typ	Objętość (w l)	Zalecana temperatura (w °C)	Zdolność zamrażania (kg/24 godz.)	Typ odszraniania A = automatyczny M = reczny	Moźliwość szybkiego mrozenia
Świeza zȩwność	94	4	-	M	-
Parametry zȩódla swiatla:
Typ zȩódla swiatla			LED
Klasa efektywność energetycznej			-
Dane elektryczne			Patrz tabliczka znamionowa

*) Rzeczywiste zużycie zależy od sposobu użytkowania i umiejscowienia urządzenia.
