DSSW 47512 - Wkrętarka METABO - Bezpłatna instrukcja obsługi

Marka	Metabo
Model	DSSW 47512
Typ produktu	Pneumatyczna wkrętarka udarowa
Zastosowanie	Profesjonalne, wkręcanie i wykręcanie śrub
Zasilanie	Sprężone powietrze
Uchwyt czworokątny	Tak (do nasadek)
Regulacja kierunku obrotów	Tak (suwak)
Regulacja momentu obrotowego	Tak (przełącznik)
Smarowanie	Zalecany olej pneumatyczny
Cotygodniowa konserwacja	Czyszczenie filtra przyłącza pneumatycznego
Wymagana ochrona	Okulary ochronne, nauszniki przeciwhałasowe
Oryginalne części	Metabo
Naprawa	Przez autoryzowanych techników Metabo
Zalecana średnica wewnętrzna węża	Co najmniej 9 mm
Maksymalne ciśnienie robocze	Patrz dane techniczne (p_max)

Często zadawane pytania - DSSW 47512 METABO

Jak ustawić kierunek obrotów w wkrętarce Metabo DSSW 47512?

Użyj suwaka (2) znajdującego się na narzędziu. Przesuń go w prawo, aby uzyskać obrót w prawo, w lewo, aby uzyskać obrót w lewo.

Jaki olej stosować do smarowania narzędzia?

Używaj wyłącznie oleju pneumatycznego zalecanego przez producenta. Wlej 3-5 kropli na 10 minut ciągłej pracy przez przyłącze pneumatyczne.

Co robić w przypadku wycieku oleju lub powietrza?

W przypadku poważnego wycieku natychmiast zatrzymaj narzędzie i zleć jego sprawdzenie i naprawę wykwalifikowanemu technikowi. Skontaktuj się z agencją Metabo.

Jakie akcesoria są kompatybilne z tą wkrętarką?

Używaj wyłącznie oryginalnych akcesoriów Metabo zaprojektowanych specjalnie dla tego narzędzia. Sprawdź katalog Metabo lub stronę www.metabo.com.

Jak czyścić filtr przyłącza pneumatycznego?

Czyść filtr przynajmniej raz w tygodniu. Przed jakąkolwiek czynnością odłącz narzędzie od zasilania sprężonym powietrzem.

Jakie są podstawowe zasady bezpieczeństwa?

Zawsze noś okulary ochronne i nauszniki przeciwhałasowe. Unikaj luźnej odzieży i biżuterii. Trzymaj ręce z dala od obracających się części. Przeczytaj całą instrukcję.

Jak wymienić nasadkę (douszną)?

Przed wymianą nasadki odłącz narzędzie od zasilania sprężonym powietrzem. Usuń starą nasadkę i włóż nową na uchwyt czworokątny.

Jakiego ciśnienia powietrza używać?

Przestrzegaj maksymalnego dopuszczalnego ciśnienia roboczego podanego w danych technicznych (p_max). Nigdy nie przekraczaj tego ciśnienia.

Jak konserwować narzędzie, aby przedłużyć jego żywotność?

Codziennie smaruj olejem pneumatycznym, czyść filtr co tydzień, sprawdzaj przyłącza i regularnie zlecaj przeglądy profesjonaliście.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne w agencji Metabo. Sprawdź stronę www.metabo.com w celu uzyskania list i adresów.

INSTRUKCJA OBSŁUGI DSSW 47512 METABO

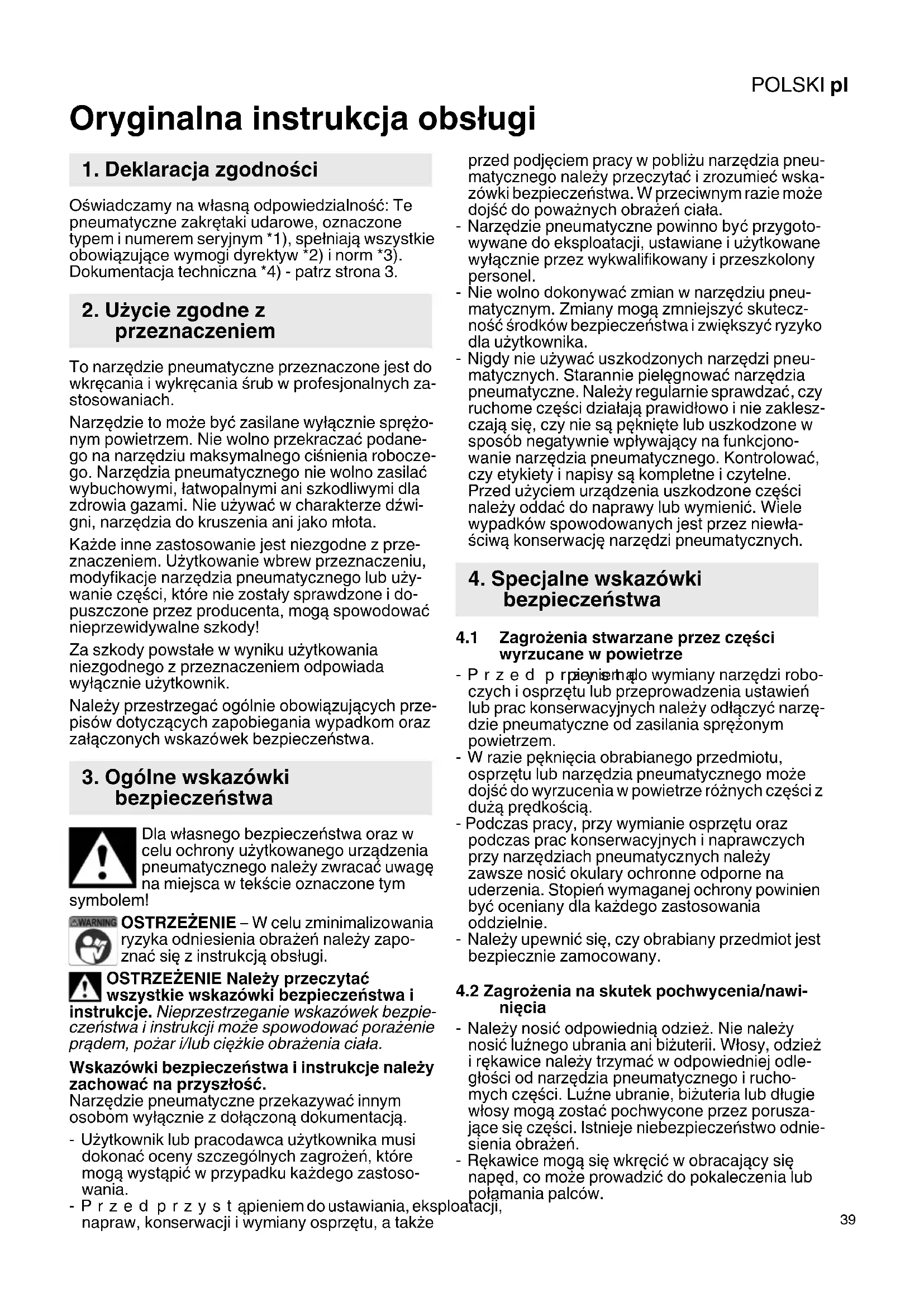

pl Oryginalna instrukcja obsługi 39

Oryginalna instrukcja obsługi

1. Deklaracja zgodności

Oświadczamy na własną odpowiedzialność: Te pneumatyczne zakrętaki udarowe, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3.

2. Użycie zgodne z przeznaczeniem

To narzędzie pneumatyczne przeznaczone jest do wkręcania i wykręcania śrub w profesjonalnych zastosowaniach.

Narzędzie to może być zasilane wyłącznie sprężonym powietrzem. Nie wolno przekraczać podanego na narzędziu maksymalnego ciśnienia roboczego. Narzędzia pneumatycznego nie wolno zasilać wybuchowymi, łatwopalnymi ani szkodliwymi dla zdrowia gazami. Nie używać w charakterze dźwigni, narzędzia do kruszenia ani jako młota.

Każde inne zastosowanie jest niezgodne z przeznaczeniem. Użytkowanie wbrew przeznaczeniu, modyfikacje narzędzia pneumatycznego lub używanie części, które nie zostały sprawdzone i dopuszczone przez producenta, mogą spowodować nieprzewidywalne szkody!

Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik.

Należy przestrzegać ogólnie obowiązujących przepisów dotyczących zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa.

3. Ogólne wskazówki bezpieczeństwa

Dla własnego bezpieczeństwa oraz w celu ochrony użytkowanego urządzenia pneumatycznego należy zwracać uwagę na miejsca w tekście oznaczone tym

symbolem!

OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi.

OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i

instrukcje. Nieprzestrzeganie wskazówek bezpieczeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość.

Narzędzie pneumatyczne przekazywać innym osobom wyłącznie z dołączoną dokumentacją.

- Użytkownik lub pracodawca użytkownika musi dokonać oceny szczególnych zagrożeń, które mogą wystąpić w przypadku każdego zastosowania.

- Przed przyst apieniem do ustawiania, eksploatacji, napraw, konserwacji i wymiany osprzętu, a także

przed podjęciem pracy w pobliżu narzędzia pneumatycznego należy przeczytać i zrozumieć wskazówki bezpieczeństwa. W przeciwnym razie może dojść do poważnych obrażeń ciała.

- Narzędzie pneumatyczne powinno być przygotowywane do eksploatacji, ustawiane i użytkowane wyłącznie przez wykwalifikowany i przeszkolony personel.

- Nie wolno dokonywać zmian w narzędziu pneumatycznym. Zmiany mogą zmniejszyć skuteczność środków bezpieczeństwa i zwiększyć ryzyko dla użytkownika.

- Nigdy nie używać uszkodzonych narzędzi pneumatycznych. Starannie pielęgnować narzędzia pneumatyczne. Należy regularnie sprawdzać, czy ruchome części działają prawidłowo i nie zakleszczają się, czy nie są pęknięte lub uszkodzone w sposób negatywnie wpływający na funkcjonowanie narzędzia pneumatycznego. Kontrolować, czy etykiety i napisy są kompletne i czytelne. Przed użyciem urządzenia uszkodzone części należy oddać do naprawy lub wymienić. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację narzędzi pneumatycznych.

4. Specjalne wskazówki bezpieczeństwa

4.1 Zagrożenia stwarzane przez części wyrzucane w powietrze

• Przed przyniemąło wymiany narzędzi roboczych i osprzętu lub przeprowadzenia ustawień lub prac konserwacyjnych należy odłączyć narzędzie pneumatyczne od zasilania sprężonym powietrzem.
• W razie pęknięcia obrabianego przedmiotu, osprzętu lub narzędzia pneumatycznego może dojść do wyrzucenia w powietrze różnych części z dużą prędkością.
• Podczas pracy, przy wymianie osprzętu oraz podczas prac konserwacyjnych i naprawczych przy narzędziach pneumatycznych należy zawsze nosić okulary ochronne odporne na uderzenia. Stopień wymaganej ochrony powinien być oceniany dla każdego zastosowania oddzielnie.
• Należy upewnić się, czy obrabiany przedmiot jest bezpiecznie zamocowany.

4.2 Zagrożenia na skutek pochwycenia/nawi-nięcia

• Należy nosić odpowiednią odzież. Nie należy nosić luźnego ubrania ani bizuterii. Włosy, odzież i rękawice należy trzymać w odpowiedniej odległości od narzędzia pneumatycznego i ruchomych części. Luźne ubranie, bizuteria lub długie włosy mogą zostać pochwycone przez poruszające się części. Istnieje niebezpieczeństwo odniesienia obrażeń.
• Rękawice mogą się wkręcić w obracający się napęd, co może prowadzić do pokaleczenia lub połąmania palców.

POLSKIpl

• W przypadku obracających się oprawek i przedłużeń napędów łatwo może dojść do pochwycenia/nawinięcia gumowych lub wzmacnianych metalem rękawic.
• Nie należy nosić luźnych rękawic ani rękawic z obciętymi lub zużytymi palcami.
• Nigdy nie należy chwytać napędu, oprawki lub przedłużenia.
• Należy trzymać dłonie z dala od obracającego się napędu.

4.3 Zagrożenia w trakcie eksploatacji

• Podczas użytkowania narzędzia pneumatycznego dłonie użytkownika mogą być narażone na niebezpieczeństwa jak np. zmiażdżenia, uderzenia, rany cięte, otarcia i wysoką temperaturę. W celu ochrony dłoni należy nosić odpowiednie rękawice.
• Użytkownik i personel konserwacyjny muszą być w stanie opanować fizycznie wielkość, masę i moc narzędzia pneumatycznego.
• Należy prawidłowo trzymać narzędzie pneumatyczne: trzeba być gotowym na przeciwdziałanie zwykłym lub nagłym ruchom – trzymać obie dłonie w pogotowiu.
• Należy przyjąć bezpieczną pozycję i zawsze utrzymywać równowagę.
• Tam, gdzie to możliwe, zaleca się stosowanie urządzenia do podwieszania. Jeśli nie jest to możliwe, zaleca się uchwyty boczne do narzędzi pneumatycznych z prostym uchwytem i do narzędzi pneumatycznych z uchwytem pistoletowym. W każdym razie zleca się stosowanie środków pomocniczych do wychwycenia reakcyjnego momentu obrotowego.
• Nie wolno dotykać obracających się elementów.
• Należy unikać niezamierzonego uruchomienia narzędzia. W razie przerwania zasilania sprężonym powietrzem należy wyłączyć narzędzie pneumatyczne za pomocą włącznika/wyłącznika.
• Należy stosować wyłącznie środki smarne zalecane przez producenta.
• Nie używać narzędzia w ciasnych pomieszczeniach. Należy uważać, aby dłonie nie zostały zmiażdzone pomiędzy narzędziem pneumatycznym a obrabianym przedmiotem, szczególnie przy przykręcaniu.
• Należy nosić osobiste wyposażenie ochronne i zawsze zakładać okulary ochronne. Noszenie osobistego wyposażenia ochronnego, jak rękawic ochronnych, odzieży ochronnej, maski przeciwpyłowej, antypoślizgowego obuwia roboczego, kasku lub ochraniaczy słuchu, w zależności od typu i zastosowania urządzenia, zmniejsza ryzyko obrażeń i jest zalecane.

4.4 Zagrożenia na skutek powtarzających się ruchów

• Podczas prac z użyciem narzędzia pneumatycznego może pojawić się nieprzyjemne odczucie w dłoniach, rękach, ramionach, w okolicy szyi lub innych częściach ciała.
• Podczas pracy z użyciem narzędzia pneumatycznego należy przyjąć wygodną postawę, zwrócić uwagę na pewne trzymanie narzędzia i unikać niewygodnych pozycji lub takich, przy których trudno jest zachować równowagę. Podczas

długotrwałej pracy użytkownik powinien zmieniać postawę, ponieważ może to pomóc w uniknięciu nieprzyjemnych odczuć i zmeczenia.

- Jeśli użytkownik zacznie odczuwać symptomy takie, jak np. dłuższa niedyspozycja, dolegliwości, uczucie pulsowania, ból, mrowienie, ogłoszenie, pieczenie czy sztywność, wówczas nie wolno ignorować tych objawów ostrzegawczych. Użytkownik powinien zgłosić je swojemu pracodawcy i skonsultować się z lekarzem.

4.5 Zagrożenia stwarzane przez osprzęt

• Przed przyst apieniem do mocowania lub wymią narzędzi roboczych lub osprzętu należy odłączyć narzędzie pneumatyczne od zasilania sprężonym powietrzem.
• Nie dotykać oprawek ani osprzętu w trakcie eksploatacji, ponieważ może to zwiększyć niebezpieczeństwo skaleczenia, poparzenia lub obrażeń spowodowanych przez drgania.
• Wolno stosować wyłącznie osprzęt, który jest przeznaczony dla tego urządzenia i spełnia wymogi i parametry opisane w niniejszej instrukcji obsługi.
• Stosować wyłącznie narzędzia robocze w dobrym stanie. Nieprawidłowy stan osprzętu może spowodować jego pęknięcie w trakcie eksploatacji i gwałtowne wyrzucenie w powietrze.

4.6 Zagrożenia na stanowisku pracy

• Pośliźnięcie się, potknięcie i przewrócenie są głównymi przyczynami obrażeń na stanowisku pracy. Należy uważać na powierzchnie, które ze względu na użytkowanie narzędzia pneumatycznego mogą stać się śliskie oraz na zagrożenia ze strony węża pneumatycznego, który może być przyczyną potknięć.
• W nieznanym otoczeniu należy postępować ostrożnie. Mogą występować ukryte zagrożenia spowodowane np. obecnością przewodów elektrycznych czy innych przewodów zasilających.
• N a r z ędzie pneumatyczne nie jest przeznaczone do użytku w strefach zagrożonych wybuchem i nie jest izolowane na wypadek styczności ze źródłami prądu elektrycznego.
• Należy sprawdzić, czy w miejscu, które ma być obrabiane, nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (np. za pomocą wyszukiwacza metali).

4.7 Zagrożenia stwarzane przez pyły i opary

• Pyły i opary powstające przy użytkowaniu narzędzia pneumatycznego mogą spowodować szkody zdrowotne (jak np. rak, uszkodzenia płodu, astmę i/lub zapalenia skóry); nieodzowne jest przeprowadzenie oceny ryzyka w odniesieniu do tych zagrożeń i wprowadzenie odpowiednich mechanizmów zapobiegawczych.
• W ocenie ryzyka uwzględnione powinny być pyły, powstające w trakcie użytkowania narzędzia pneumatycznego oraz pyły obecne na miejscu, wzbijające się przy tym w powietrze.

• Powietrze powrotne powinno być odprowadzane w taki sposób, aby do minimum zredukować wzbijanie się pytów w zapylonym otoczeniu.

• Jeśli dochodzi do uwalniania pytów lub oparów, to głównym zadaniem jest kontrolowanie ich w miejscu ich powstawania.

• Wszystkie elementy podstawowe lub wyposażenie dodatkowe narzędzia pneumatycznego do wyłapywania, odsysania lub redukcji powstawania lotnych pytów i oparów powinny być prawidłowo stosowane i konserwowane zgodnie z zaleceniami producenta.
• Należy stosować środki ochrony dróg oddechowych według zaleceń swojego pracodawcy lub według wymogów BHP.

4.8 Zagrożenia stwarzane przez hałas

• W razie niedostatecznej ochrony słuchu działanie silnego hałasu może prowadzić do trwałego uszkodzenia słuchu, utraty słuchu i innych problemów, jak np. szumy uszne (dzwonienie, szum, świst lub brzęczenie w uszach).
• Nieodzowne jest przeprowadzenie oceny ryzyka w odniesieniu do tych zagrożeń i wprowadzenie odpowiednich mechanizmów zapobiegawczych.
• Do mechanizmów zapobiegawczych pozwalających na zmniejszenie zagrożeń należą takie działania jak zastosowanie materiałów izolacyjnych, aby uniknąć dźwięków dzwonienia występujących na obrabianych przedmiotach.
• Należy stosować środki ochrony słuchu według zaleceń swojego pracodawcy lub według wymogów BHP.
• Narzędzie pneumatyczne należy użytkować i konserwować zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego zwiększenia natężenia hałasu.
• Materiały podlegające zużyciu oraz narzędzia robocze należy dobierać, konserwować i wymieniać zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego zwiększenia natężenia hałasu.
• Nie wolno usuwać wbudowanego tłumika, który powinien znajdować się w dobrym stanie roboczym.

4.9 Zagrożenia stwarzane przez drgania

• Oddziaływanie drgań może powodować uszkodzenia nerwów i zakłócenia w cyrkulacji krwi w dłoniach i ramionach.
• Należy trzymać dłonie z dala od oprawek wkrętarek do nakrętek.
• Podczas prac w zimnym otoczeniu należy nosić ciepłą odzież i zadbać o to, aby dłonie były ciepłe i suche.
• Jeśli pojawi się wrażenie, że skóra palców lub dłoni straciła czucie, mrowi, boli lub przebarwiła się na biało, to należy przerwać pracę z użyciem narzędzia pneumatycznego, powiadomić swojego przełożonego i skonsultować się z lekarzem.
• Narzędzie pneumatyczne należy użytkować i konserwować zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego nasilenia się drgań.

• Nię stosować zu żytych lub nie pasujących oprawek i przedłużeń, gdyż z dużym prawdopo- dobieństwem może to prowadzić do znacznego wzrostu drgań.

• Materiały podlegające zużyciu oraz narzędzia robocze należy dobierać, konserwować i wymieniać zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego nasilenia się drgań.

• Jeśli to możliwe, należy stosować złączki tulejowe.
• Do przytrzymywania masy narzędzia pneumatycznego, tam gdzie to możliwe, należy stosować stojak, urządzenie mocujące lub kompensacyjne.
• Narzędzie pneumatyczne należy trzymać nie za mocnym, ale pewnym chwytem z zachowaniem wymaganych ręcznych sił reakcyjnych, gdyż wraz ze wzrostem siły chwytu ryzyko drgań z reguły zwiększa się.

4.10 Dodatkowe wskazówki bezpieczeństwa

• Sprężone powietrze może powodować poważne obrażenia.
• Jeśli narzędzie pneumatyczne nie jest używane, przed przystąpieniem do wymiany osprzętu lub wykonywania prac naprawczych należy zawsze odciąć dopływ sprężonego powietrza, spuścić ciśnienie z węża powietrza i odłączyć narzędzie pneumatyczne od dopływu sprężonego powietrza.
• Nigdy nie wolno kierować strumienia powietrza na siebie ani na inne osoby.
• Uderzające dookoła węże mogą spowodować poważne obrażenia. Dlatego należy zawsze sprawdzać, czy węże i ich elementy mocujące nie są uszkodzone i czy się nie poluzowały.
• Zimne powietrze powinno być prowadzone z dala od dłoni.
• Nie stosować szybkozłączy na wlocie narzędzia. Dla gwintowych przyłączy węży stosować wyłącznie przyłącza z hartowanej stali (lub innego materiału o porównywalnej odporności na uderzenia).
• Jeśli stosowane są uniwersalne złącza obrotowe (złącza pazurowe), to należy użyć kołków blokujących i zabezpieczeń węży Whipcheck, aby zapewnić ochronę na wypadek, gdyby zawiodło połączenie węża z narzędziem pneumatycznym lub poszczególnych węży ze sobą.
• Należy zadbać o to, aby nie przekroczyć maksymalnego ciśnienia podanego na narzędziu pneumatycznym.
• Nigdy nie przenosić narzędzia pneumatycznego trzymając za wąż.
• Jeśli narzędzie pneumatyczne użytkowane jest w uchwycie, to należy je bezpiecznie zamocować. Utrata kontroli nad urządzeniem może spowodować obrażenia ciała.

4.11 Pozostałe wskazówki bezpieczeństwa

• Należy przestrzegać ewentualnych specjalnych przepisów BHP i przepisów o zapobieganiu wypadkom dotyczących obchodzenia się z kompresorami i narzędziami pneumatycznymi.
• Należy upewnić się, że podane w danych technicznych maksymalne dozwolone ciśnienie robocze nie zostanie przekroczone.
• Nie wolno przeciązać tego narzędzia – wykorzystywać narzędzie wyłącznie w zakresie wydajności, podanym w danych technicznych.
• Stosować środki smarne nie budzące zastrzeżeń. Należy zadbać o dostateczną wentylację w

POLSKIpl

miejscu pracy. W razie zwiększonej emisji do otoczenia: skontrolować narzędzie pneumatyczne i w razie potrzeby zlecić jego naprawę.

• Nie należy używać tego narzędzia bez należytej koncentracji. Należy być czujnym, uważać na to, co się robi i do pracy z narzędziem pneumatycznym przystępować z rozwagą. Narzędzia nie należy używać w przypadku zmeczenia ani pod wpływem narkotyków, alkoholu lub leków.
  Moment nieuwagi przy użyciu tego narzędzia może doprowadzić do poważnych obrażeń ciała.
• Należy dbać o czystość i dobre oświetlenie stanowiska pracy. Nieporządek lub brak oświetlenia w miejscu pracy mogą prowadzić do wypadków.
• N a r z ędzia pneumatyczne najoprzechowywać w miejscu niedostępnym dla dzieci.
• Nie przechowywać narzędzia na świeżym powietrzu ani w wilgotnym otoczeniu bez odpowiedniego zabezpieczenia.
• Należy chronić narzędzie pneumatyczne, szczególnie przyłącze sprężonego powietrza i elementy sterownicze, przed pyłem i brudem.
  Informacje w niniejszej instrukcji obsługi oznaczone zostały w następujący sposób:

Niebezpieczeństwo! Ostrzeżenie przed szkodami osobowymi lub szkodliwością dla owiska.

Uwaga. Ostrzeżenie przed szkodami materialnymi.

4.12 Symbole na narzędziu pneumatycznym

Przed uruchomieniem przeczytać instrukcję obsługi.

Nosić okulary ochronne

Nosić ochraniacze słuchu

Kierunek obrotów

5. Przegład

Patrz strona 2.

1 Uchwyt czworokątny do nasadek
2 Suwak (do ustawiania kierunku obrotów)
3 Przełącznik (włącznik/wyłącznik)
4 Wylot powietrza z tłumikiem dźwięku
5 P r łącze spreżonego powietrza z filtrem
6 Przyłącze węża
7 Prze łącznik (do ustawiania momentu obrotowego)
8 Zacisk z dwoma uchami

6. Eksploatacja

6.1 Przed pierwszym uruchomieniem

Przygotowywanie przyłącza sprężonego powietrza.

Niebezpieczeństwo! Nie stosować szybkołączy bezpośrednio na przyłączu

sprężonego powietrza (5). Dostarczonych złączek do szybkozłączy nigdy nie przykręcać bezpośrednio do przyłącza sprężonego powietrza (5) – do urządzenia wolno przykręcać wyłącznie przyłącze węża (6), a do niego podłączyć wąż sprężonego powietrza. Długość węża sprężonego powietrza od przyłącza sprężonego powietrza (5) do szybkozłącza musi wynosić minimum 20 cm. Szybkozłącze przymocowane za blisko urządzenia może zawieść, zwisające i obijające się węże mogą spowodować poważne obrażenia ciała.

• Załączone przyłącze węża (6) przykręcić do przyłącza sprężonego powietrza (5): przy tym zabezpieczyć przed obracaniem przyłącze sprężonego powietrza za pomocą klucza płaskiego i przykręcić przyłącze węża (6) za pomocą drugiego klucza. Patrz strona 2, rys. A.
• Nałożyć zacisk z dwoma uchami na wąż sprężonego powietrza.
• Nasunąć do oporu wąż sprężonego powietrza na przyłącze węża.
• Przesunąć zacisk z dwoma uchami do przyłącza węża i za pomocą odpowiednich kleszczy montażowych całkowicie zacisnąć oba ucha (patrz strona 2, rys. B).

6.2 Użytkowanie narzędzia pneumatycznego

Aby uzyskać pełną moc narzędzia pneumatycznego, należy zawsze stosować węże pneumatyczne o średnicy wewnętrznej minimum 10 mm. Zbyt mała średnica węża może znacznie zmniejszyć moc.

Uwaga. W wężu pneumatycznym nie może być skroplin.

Uwaga. Aby narzędzie pozostało sprawne przez długi czas, musi być w dostatecznym niu zasilane olejem do pneumatyki. Może się bywać w następujący sposób:

– Zastosowanie oliwionego sprężonego powietrza poprzez zamontowanie olejarki mgławicowej.
– Bez olejarki mgławicowej: oliwić codziennie ręcznie przez przyłącze sprężonego powietrza. Ok. 3-5 kropli oleju do pneumatyki co 10 minut roboczych przy ciągłym użytkowaniu.

Jeśli narzędzie nie było używane przez kilka dni, wkroplić ręcznie ok. 5 kropli oleju do pneumatyki do przyłącza sprężonego powietrza.

Uwaga. Narzędzie uruchamiać w trybie jałowym jedynie na krótki czas.

1. Nałożyć nasadkę na uchwyt czworokątny (1). Zwrócić uwagę na pewne zamocowanie osprzętu.

2. Ustawić kierunek obrotu na suwaku (2):

- F = o b r o t y w - = robty w lewo

1. Ustawić moment obrotowy na przełączniku (7):

2. mała liczba = niski moment obrotowy
   – duża liczba = wysoki moment obrotowy

3. Ustawić ciśnienie robocze (mierzone na wlocie powietrza przy włączonym narzędziu pneumatycznym). Maksymalne dopuszczalne ciśnienie robocze patrz rozdział „Dane techniczne”.

4. Podłączyć narzędzie pneumatyczne do zasilania sprężonym powietrzem.

5. Włączanie: wcisnąć przełącznik (3). Wyłączanie: puścić przełącznik (3)

7. Konserwacja i pielęgnacja

Niebezpieczeństwo! Przed przystąpieniem do jakichkolwiek prac przy urządzeniu odłąsprężone powietrze.

Niebezpieczeństwo! Inne prace konserwacyjne lub naprawcze, niż opisane w niniejna rozdziale, mogą być przeprowadzane wyhnie przez wykwalifikowanych pracowników.

• Należy zadbać o bezpieczeństwo narzędzia pneumatycznego poprzez jego regularną konserwację.
• Kontrolować prawidłowe dociągnięcie złącz gwintowych, w razie potrzeby dociągnąć.
• Filtry w przyłączu sprężonego powietrza czyścić przynajmniej raz na tydzień.
• Zaleca się podłączenie przed narzędziem pneumatycznym reduktora ciśnienia z separatorem wody i olejarką.
• W przypadku zwiększonego wycieku oleju lub powietrza skontrolować narzędzie pneumatyczne i w razie potrzeby oddać do naprawy (patrz rozdział 9.).
• Regularnie i po każdym użyciu należy sprawdzać prędkość obrotową oraz przeprowadzać prostą kontrolę poziomu drgań.
• Unikać styczności z niebezpiecznymi substancjami, które odkładają się na narzędziu. Przed przystąpieniem do prac konserwacyjnych należy założyć osobiste wyposażenie ochronne i usunąć niebezpieczne substancje za pomocą odpowiednich środków.

8. Osprzęt

Należy stosować wyłącznie oryginalny osprzęt Metabo.

Wolno stosować wyłącznie osprzęt, który jest przeznaczony dla tego narzędzia pneumatycznego i spełnia wymogi i parametry opisane w niniejszej instrukcji obsługi.

Pełny zestaw osprzętu, patrz strona www.metabo.com lub w katalogu.

9. Naprawa

Niebezpieczeństwo! Naprawy narzędzia pneumatycznego mogą przeprowadzać cznie wykwalifikowani pracownicy z użyciem nalnych części zamiennych Metabo!

W sprawie naprawy narzędzi pneumatycznych należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com.

Listę części zamiennych można pobrać pod adresem www.metabo.com.

10. Ochrona środowiska

Należy przestrzegać krajowych przepisów dotyczących usuwania i recyklingu zużytych narzędzi pneumatycznych, opakowań i osprzętu. Nie wolno stwarzać zagrożeń dla ludzi i środowiska.

11. Dane techniczne

Wyjaśnienia do informacji podanych na stronie 3. Zastrzegamy sobie prawo do zmian konstrukcyjnych.

V_1 = zapotrzebowanie powietrza p_max. = maksymalne dopuszczalne ciśnienie robocze

n_0 = prędkość obrotowa H = u c h w y t c z v S = maks. wielkość śrub T_max, F = moment obrotowy dla obrotów w prawo T_max, R = moment obrotowy dla obrotów w lewo d_i = średnica węża (wewnętrzna) C = g w i n t p r z y A = wymiary: długość x szerokość x wysokość m = ciężar

Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów).

Wartości emisji

Wartości te umożliwiają oszacowanie emisji narzędzia i porównanie różnych narzędzi. W zależności od warunków użytkowania, stanu narzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Dla oszacowania należy uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Ustalić na podstawie odpowiednio dopasowanych wartości szacunkowych środki ochronne dla użytkownika, np. środki organizacyjne.

Wibracja (ważona wartość efektywna przyspieszenia; EN 28927):

a_h = wartość emisji drgań K_h = niepewność pomiaru (wibracja) Poziom hałasu (EN ISO 15744):

L_pA = poziom ciśnienia akustycznego L_WA = poziom mocy akustycznej K_pA, K_WA = niepewność pomiaru

Nosić ochraniacze słuchu!
