Značka	Metabo
Model	DSSW 47512
Typ produktu	Pneumatický rázový utahovák
Použití	Profesionální, šroubování a vyšroubování šroubů
Napájení	Stlačený vzduch
Čtyřhranný upínač	Ano (pro nástavce)
Nastavení směru otáčení	Ano (posuvník)
Nastavení utahovacího momentu	Ano (přepínač)
Mazání	Doporučený olej pro pneumatické nářadí
Týdenní údržba	Čištění filtru pneumatického připojení
Požadovaná ochrana	Ochranné brýle, protihluková sluchátka
Originální díly	Metabo
Opravy	Autorizovanými techniky Metabo
Doporučený vnitřní průměr hadice	Nejméně 9 mm
Maximální provozní tlak	Viz technické parametry (p_max)

Často kladené otázky - DSSW 47512 METABO

Jak nastavit směr otáčení na utahováku Metabo DSSW 47512 ?

Použijte posuvník (2) umístěný na nástroji. Posuňte jej doprava pro otáčení doprava, doleva pro otáčení doleva.

Jaký druh oleje použít pro mazání nástroje ?

Používejte výhradně olej pro pneumatické nářadí doporučený výrobcem. Nalijte 3 až 5 kapek na 10 minut nepřetržitého provozu přes pneumatické připojení.

Co dělat v případě úniku oleje nebo vzduchu ?

V případě výrazného úniku ihned zastavte nástroj a nechte jej zkontrolovat a opravit kvalifikovaným technikem. Kontaktujte agenturu Metabo.

Jaké příslušenství je kompatibilní s tímto utahovákem ?

Používejte pouze originální příslušenství Metabo speciálně navržené pro tento nástroj. Konzultujte katalog Metabo nebo web www.metabo.com.

Jak vyčistit filtr pneumatického připojení ?

Čistěte filtr alespoň jednou týdně. Před jakoukoliv operací odpojte nástroj od přívodu stlačeného vzduchu.

Jaké jsou základní bezpečnostní pokyny ?

Vždy noste ochranné brýle a protihluková sluchátka. Vyhněte se volnému oblečení a šperkům. Udržujte ruce mimo rotující části. Přečtěte si celý návod.

Jak vyměnit upnutý nástroj (nástavec) ?

Před výměnou nástroje odpojte nástroj od přívodu stlačeného vzduchu. Odstraňte použitý nástavec a vložte nový na čtyřhranný upínač.

Jaký tlak vzduchu použít ?

Dodržujte maximální povolený provozní tlak uvedený v technických parametrech (p_max). Nikdy tento tlak nepřekračujte.

Jak udržovat nástroj pro prodloužení jeho životnosti ?

Mazat denně olejem pro pneumatické nářadí, čistit filtr každý týden, kontrolovat připojení a nechat nástroj pravidelně kontrolovat odborníkem.

Kde sehnat náhradní díly ?

Náhradní díly jsou k dispozici u agentury Metabo. Navštivte web www.metabo.com pro seznamy a adresy.

NÁVOD K OBSLUZE DSSW 47512 METABO

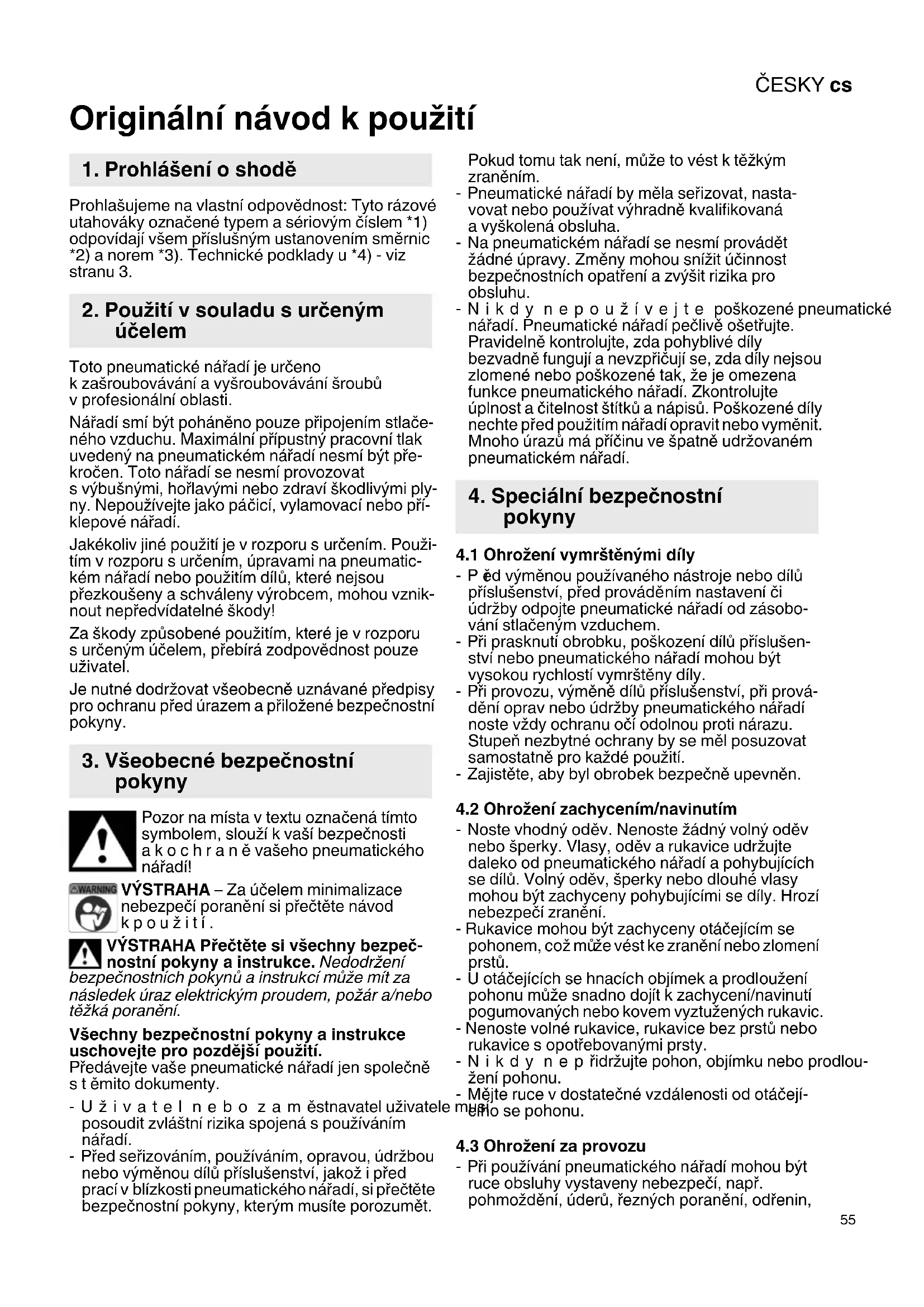

cs Originální návod k použití 55

Originální návod k použití

1. Prohlášení o shodě

Prohlašujeme na vlastní odpovědnost: Tyto rázové utahováky označené typem a sériovým číslem *1) odpovídají všem příslušným ustanovením směrnic *2) a norem *3). Technické podklady u *4) - viz stranu 3.

2. Použití v souladu s určeným účelem

Toto pneumatické nářadí je určeno k zašroubovávání a vyšroubovávání šroubů v profesionální oblasti.

Nářadí smí být poháněno pouze připojením stlačeného vzduchu. Maximální připustný pracovní tlak uvedený na pneumatickém nářadí nesmí být překročen. Toto nářadí se nesmí provozovat s výbušnými, hořlavými nebo zdraví škodlivými plyny. Nepoužívejte jako páčicí, vylamovací nebo příklepové nářadí.

Jakékoliv jiné použití je v rozporu s určením. Použitím v rozporu s určením, úpravami na pneumatickém nářadí nebo použitím dílů, které nejsou přezkoušeny a schváleny výrobcem, mohou vzniknout nepředvídatelné škody!

Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.

3. Všeobecné bezpečnostní pokyny

Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti a k o c h r a n ě vašeho pneumatického nářadí!

VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k p o u žití.

VÝSTRAHA Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržení

bezpečnostních pokynů a instrukcí může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Všechny bezpečnostní pokyny a instrukce uschovejte pro pozdější použití.

Předávejte vaše pneumatické nářadí jen společně s t ěmito dokumenty.

• U ž i v a t e l n e b o z a m ěstnavatel uživatele posoudit zvláštní rizika spojená s používáním nářadí.
• Před seřizováním, používáním, opravou, údržbou nebo výměnou dílů příslušenství, jakož i před prací v blízkosti pneumatického nářadí, si přečtěte bezpečnostní pokyny, kterým musíte porozumět.

Pokud tomu tak není, může to vést k těžkým zraněním.

• Pneumatické nářadí by měla seřizovat, nastavovat nebo používat výhradně kvalifikovaná a vyškolená obsluha.
• Na pneumatickém nářadí se nesmí provádět žádné úpravy. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit rizika pro obsluhu.
• Nikdy nepoužívejte poškozené pneumatické nářadí. Pneumatické nářadí pečlivě ošetřujte. Pravidelně kontrolujte, zda pohyblivé díly bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce pneumatického nářadí. Zkontrolujte úplnost a čitelnost štítků a nápisů. Poškozené díly nechte před použitím nářadí opravit nebo vyměnit. Mnoho úrazů má příčinu ve špatně udržovaném pneumatickém nářadí.

4. Speciální bezpečnostní pokyny

4.1 Ohrožení vymrštěnými díly

• P čd výměnou používaného nástroje nebo dílů příslušenství, před prováděním nastavení či údržby odpojte pneumatické nářadí od zásobování stlačeným vzduchem.
• Při prasknutí obrobku, poškození dílů příslušenství nebo pneumatického nářadí mohou být vysokou rychlostí vymrštěny díly.
• Při provozu, výměně dílů příslušenství, při provádění oprav nebo údržby pneumatického nářadí noste vždy ochranu očí odolnou proti nárazu. Stupeň nezbytné ochrany by se měl posuzovat samostatně pro každé použití.
• Zajistěte, aby byl obrobek bezpečně upevněn.

4.2 Ohrožení zachycením/navinutím

• Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pneumatického nářadí a pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. Hrozí nebezpečí zranění.
• Rukavice mohou být zachyceny otáčejícím se pohonem, což může vést ke zranění nebo zlomení prstů.
• Ú otáčejících se hnacích objímek a prodloužení pohonu může snadno dojít k zachycení/navutí pogumovaných nebo kovem vyztužených rukavic.
• Nenoste volné rukavice, rukavice bez prstů nebo rukavice s opotřebovanými prsty.
• Nikdy nep řidržujte pohon, objímku nebo prodloužení pohonu.
• Mějte ruce v dostatečné vzdálenosti od otáčejímušno se pohonu.

4.3 Ohrožení za provozu

- Při používání pneumatického nářadí mohou být ruce obsluhy vystaveny nebezpečí, např. pohmoždění, úderů, řezných poranění, odřenin,

ČESKYcs

a působení tepla. K ochraně rukou noste vhodné rukavice.

• Obsluha a pracovníci údržby musí být fyzicky schopni zvládat velikost, hmotnost a výkon pneumatického nářadí.
• Držte správně pneumatické nářadí: Bud'te připraveni reagovat na obvyklé nebo náhlé pohyby – mějte připravené obě ruce.
• Zajistěte si bezpečný postoj a vždy udržujte rovnováhu.
• Kdykoli je to možné, doporučujeme používat zařizení pro zavěšení. Není-li to možné, doporučujeme boční rukojeti pro pneumatické nářadí s rovnou rukojetí a pneumatické nářadí s pistolovou rukojetí. V každém případě doporučujeme používat pomůcky k zachycení reakčních krouticích momentů.
• Nedotýkejte se rotujících dílů.
• Zabraňte neúmyslnému uvedení nářadí do provozu. Při přerušení zásobování stlačeným vzduchem vypněte pneumatické nářadí vypínačem.
• Používejte pouze maziva doporučená výrobcem.
• Nářadí nepoužívejte v prostorách s nedostatkem místa. Dbejte na to, aby se vaše ruce nedostaly mezi pneumatické nářadí a obrobek, především při vyšroubovávání.
• Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek, jako jsou ochranné rukavice, ochranný oděv, maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, podle druhu nasazení nářadí snižuje riziko poranění a doporučuje se.

4.4 Ohrožení opakovanými pohyby

• Při práci s pneumatickým nářadím můžete vnímat nepříjemné pocity v rukou, pažích, ramenech, v oblasti krku nebo v jiných částech těla.
• Pro práci s pneumatickým nářadím zaujměte pohodlný postoj, dbejte na dobrou stabilitu a vyvarujte se nevhodných pozic při držení těla a takových pozic, u kterých je obtížené udržovat rovnováhu. Pracovník obsluhy by měl během prací, které trvají dlouho dobu, měnit držení těla, což může pomoci zabránit únavě a nepříjemným pocitům.
• Pokud se u pracovníka obsluhy objeví symptomy jako trvalá nevolnost, obtíže, bušení srdce, bolest, mravenčení, hluchota, pálení nebo ztuhlost, neměl by tyto varující signály ignorovat. Měl by tuto skutečnost sdělit zaměstnavateli a konzultovat s odborným lékařem.

4.5 Ohrožení díly příslušenství

• P řed upeviřováním nebo výměnou používaného nástroje nebo dílu příslušenství odpojte pneumatické nářadí od zásobování stlačeným vzduchem.
• Během pracovní operace se nedotýkejte objímek nebo dílů příslušenství, protože to zvyšuje nebezpečí pořezání, popálení nebo zranění vibracemi.
• Používejte pouze příslušenství určené pro toto nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze.
• Používejte výhradně nasazované nástroje v dobrém stavu. Špatný stav dílů příslušenství

může způsobit vymrštění nebo zlomení těchto dílů při použití.

4.6 Ohrožení na pracovišti

• Uklouznutí, zakopnutí nebo pád jsou hlavní příčiny zranění na pracovišti. Všímejte si povrchů, které mohou být používáním pneumatického nářadí kluzké, nezapomeňte, že můžete zakopnout o vzduchovou hadici.
• V neznámém prostředí postupujte opatrně. Mohou zde hrozit skrytá nebezpečí poranění elektrickým kabelem nebo jinými zásobovacími vedeními.
• Pneumatické nářadí není určeno pro použití ve výbušných atmosférách a není izolované proti kontaktu se zdroji elektrické energie.
• Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů).

4.7 Ohrožení prachem a párami

• Prach a páry vznikající při používání pneumatického nářadí mohou poškodit zdraví (např. rakovina, vrozené vady, astma a/nebo dermatitida); je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření.
• Posouzení rizika by mělo zahrnovat prach vznikající při používání pneumatického nářadí a případný prach v prostředí zvířený používání tohoto nářadí.
• Odpadní vzduch se musí odvádět tak, aby se zvíření prachu v prašném prostředí snížilo na minimální možnou úroveň.
• Vznikají-li prach nebo páry, je hlavním úkolem jejich uvolňování v místě kontrolovat.
• Námontované díly nebo díly příslušenství pneumatického nářadí určené k zachycení, odsávání nebo potlačení vzniku polétavého prachu nebo par by se měly řádně používat a udržovat podle pokynů výrobce.
• Používejte ochranné pracovní pomůcky k ochraně dýchacích cest podle pokynů zaměstnavatele nebo tak, jak to vyžadují předpisy ochrany zdraví.

4.8 Ohrožení hlukem

• Vysoká hlučnost může při nedostatečné ochraně sluchu způsobit trvalá poškození sluchu, ztrátu sluchu a jiné problémy, jako tinnitus (zvonění, hučení, pískání nebo bzučení v uchu).
• Je nezbytné provést posouzení rizika s ohledem na tato ohrožení a realizovat vhodná opatření.
• Mezi vhodná opatření ke snížení rizika patří používání izolace, jež zabraňuje vzniku zvonivého hluku u o b r o b k ú.
• Používejte ochranné pracovní pomůcky k ochranu sluchu podle pokynů zaměstnavatele a tak, jak to vyžadují předpisy ochrany zdraví.
• Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zvýšení hlučnosti.
• Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zvýšení hlučnosti.

- Integrovaný tlumič hluku se nesmí demontovat a musí být v dobrém stavu.

4.9 Ohrožení vibracemi

• Působení vibrací může způsobit poškození nervů a poruchy krevního oběhu v rukách a pažích.
• Ruce mějte v dostatečné vzdálenosti od objímek bitů na matice.
• Při práci v chladném prostředí noste teplé oblečení, vaše ruce musí být teplé a suché.
• Pokud zjistíte, že pokožka na prstech nebo rukách znecitlivěla, brní, bolí nebo zbledla, přestaňte s pneumatickým nářadím pracovat, informujte svého zaměstnavatele a konzultujte s lékařem.
• Pneumatické nářadí používejte a jeho údržbu provádějte podle doporučení uvedených v tomto návodu. Tím zabráníte zbytečnému zesílení vibrací.
• Nepoužívejte opotřebené nebo nepasující objímky a prodloužení, protože to s vysokou prav-děpodobností výrazně zesílí vibrace.
• Spotřební materiál a používaný nástroj je třeba volit, udržovat a měnit podle doporučení tohoto návodu. Tím zabráníte zbytečnému zesílení vibrací.
• Je - li to možné, používejte fitinky.
• K držení hmotnosti pneumatického nářadí vždy používejte, je-li to možné, stojan, držák nebo vyrovnávací zařízení.
• Nedržte nářadí příliš pevně, ale jistě. Přitom musí zůstat zachovány potřebné reakční síly ruky, neboť riziko vibrací zpravidla roste se zvyšující se silou vynaloženou na držení nářadí.

4.10 Dodatečné bezpečností pokyny

• Stlačený vzduch může způsobit vážná zranění.
• Pokud pneumatické nářadí nepoužíváte, před výměnou dílů příslušenství nebo při provádění oprav vždy uzavřete přívod vzduchu, odtlakujte vzduchovou hadici a odpojte pneumatické nářadí od přívodu stlačeného vzduchu.
• Proud vzduchu nikdy nesměřujte na sebe nebo jiné osoby.
• Úvolněné hadice šlehající okolo mohou způsobit vážná zranění. Vždy proto zkontrolujte, zda nejsou hadice a jejich upevňovací prvky poškozené a zda se neuvolnily.
• Na ruce nesmí být přiváděn studený vzduch.
• U p rípojky nástroje nepoužívejte rychlospojky. Jako hadicové prípojky se závitem používejte pouze prípojky z kalené oceli (nebo z materiálu s podobnou odolností proti nárazům).
• Používají-li se univerzální otočné spojky (zubové spojky), musí se nasadit aretační kolíky a doporučuje se používat hadicové spojky Whipcheck, abyste zajistili ochranu v případě selhání propojení hadice s pneumatickým nářadím nebo vzájemného propojení hadic.
• Zajistěte, aby nebyl překročen max. tlak uvedený na pneumatickém nářadí.
• Nikdy nenoste pneumatické nářadí za hadici.
• Provozujete-li pneumatické nářadí v držáku: nářadí bezpečně upevněte. Ztráta kontroly nad nářadím může způsobit poranění.

4.11 Další bezpečnostní pokyny

• Dodržujte speciální předpisy bezpečnosti práce a prevence úrazů při zacházení s kompresory a p ne u m at i c k ý m n á řadím.
• Zajistěte, aby nebyl překročen maximální přípustný pracovní tlak uvedený v Technických údajích.
• Nepřetěžujte toto nářadí – používejte jej pouze v rozsahu výkonu, který je uveden v Technických údajích.
• Používejte nezávadná maziva. Zajistěte dostatečné větrání pracoviště. Při zvýšeném úběru: nechte pneumatické nářadí zkontrolovat a přip. opravit.
• Nepoužívejte tento nástroj, když nejste soust ředěni. Bud’te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s pneumatickým nářadím rozumně. Nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití nářadí může vést k vážným poraněním.
• Udržujte své pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
• Zajistěte pneumatické nářadí před dětmi.
• Neuchovávejte nářadí nechráněné venku nebo ve vlhkém prostředí.
• Chraňte pneumatické nářadí, především přípojku stlačeného vzduchu a ovládací prvky, před prachem a nečistotou.

Informace v tomto návodu k obsluze jsou označeny následovně:

Nebezpečí! Varování před nebezpečím úra-zu nebo poškození životního prostředí.

Pozor Varování před věcnými škodami.

4.12 Symboly na pneumatickém nářadí

Před zprovozněním si přečtěte návod k obsluze.

Noste ochranu očí

Noste ochranu sluchu

Směr otáčení

5. Přehled

Viz strana 2.

1 Čtyřhranný hřídel pro výměnné bity
2 Posuvný přepínač (pro nastavení směru otáčení)
3 S p í n a č (vypínač)
4 Výstup vzduchu s tlumičem hluku
5 Přípojka stlačeného vzduchu s filtrem
6 Hadicová přípojka
7 S p í n a č (pro nastavení krouticího momentu)
8 Spona se 2 oušky

6. Provoz

6.1 Před prvním uvedením do provozu

Připravte přípojku stlačeného vzduchu.

Nebezpečí! Přímo u přípojky stlačeného vzduchu (5) nepoužívejte rychlospojky.

Přiložené fitinky na rychlospojky nikdy nešroubujte přímo na přípojku stlačeného vzduchu (5) – postupujte výhradně tak, že nejdřiv přišroubujete hadicovou přípojku (6) na nářadí, a teprve potom připojíte tlakovou vzduchovou hadici. Délka tlakové vzduchové hadice mezi přípojkou stlačeného vzduchu (5) a rychlospojkou musí být alespoň 20 cm. Rychlospojka upevněná příliš blízko nářadí může selhat a zmitající se a kolem dokola bijící tlakové hadice by mohly způsobit vážné úrazy.

• Našroubujte přiloženou hadicovou přípojku (6) na přípojku stlačeného vzduchu (5): Přitom zajistěte přípojku stlačeného vzduchu proti otáčení stranovým klíčem a našroubujte hadicovou přípojku (6) druhým stranovým klíčem. Viz strana 2, obr. A.
• Přiloženou sponu se 2 oušky nasuňte na připojovanou hadici na stlačený vzduch.
• Nasuňte hadici na stlačený vzduch až po doraz na hadicovou přípojku.
• Nasuňte sponu se 2 oušky k hadicové přípojce a vhodnými montážními kleštěmi obě ouška zcela sevřete (viz strana 2, obr. B).

6.2 Používání pneumatického nářadí

Chcete-li dosáhnout max. výkonu pneumatického nářadí, používejte vždy pneumatické hadice s vnitřním průměrem minimálně 10 mm. Příliš malý vnitřní průměr může výrazně snížit výkon.

Pozor Vedení stlačeného vzduchu nesmí obsahovat kondenzovanou vodu.

Pozor S cílem, aby zůstalo toto nářadí dlouho provozuschopné, musí být zásobováno dočným množstvím pneumatického oleje. To se provádět následovně:

-Používejte stlačený vzduch obohacený olejov mlhou, k tomu namontujte mlhovou maznici.

– Bez mlhové maznice: Mažte ručně olejem každý den přes přípojku stlačeného vzduchu. Cca 3–5 kapek pneumatického oleje na každých 10 minut při trvalém provozu.

Pokud bylo nářadí několik dnů mimo provoz, ručně aplikujte 5 kapek pneumatického oleje do přípojky stlačeného vzduchu.

Pozor Nářadí smí běžet naprázdno jen krátkodobě.

1. Nasuňte výměnný bit na čtyřhranný hřídel (1). Dbejte na to, aby bylo příslušenství správně upevněné.

2. Posuvným přepínačem nastavte směr otáčení (2):

$$ \begin{array}{l} - \text { F } = \ - \text { R } = \end{array} $$

$$ \begin{array}{l l} \text {c} & \text {h} \ \text {c} & \text {h} \end{array} $$

$$ \begin{array}{c c} \text {o} & \text {d} \ \text {o} & \text {d} \end{array} $$

$$ \begin{array}{c c} \text {d} & \text {o} \ \text {d} & \text {o} \end{array} $$

1. Spínačem nastavte krouticí moment (7):

- malé číslo = malý krouticí moment

- v e l k é číslo = velký krouticí moment

1. Nastavte pracovní tlak (měřeno na přívodu vzduchu při zapnutém pneumatickém nářadí). Maximální přípustný pracovní tlak viz kapitola „Technické údaje“.
2. Připojte pneumatické nářadí k zásobování stlačeným vzduchem.
3. Zapnutí: Stiskněte spínač (3). Vypnutí: Uvolněte spínač (3).

7. Údržba a ošetřování

Nebezpečí! Před prováděním všech prací na nářadí odpojte přípojku stlačeného vzduchu.

Nebezpečí! Údržbu a opravy, které náročností překračují úkony popsané v této kapito-

le, smí provádět jen odborníci.

• Pravidelnou údržbou zajistěte bezpečnost a spolehlivost pneumatického nářadí.
• Zkontrolujte dotažení šroubových spojů a v případě potřeby je dotáhněte.
• Minimálně týdně čistěte filtr v přípojce stlačeného vzduchu.
• Doporučujeme zapojit před pneumatické nářadí redukční ventil s odlučovačem vody a mlhovou maznicí.
• Při zvýšeném úniku oleje a vzduchu nechte pneumatické nářadí zkontrolovat a příp. opravit (viz kapitola 9.)
• Pravidelně a po každém použití zkontrolujte otáčky a proved'te jednoduchou kontrolu hladiny vibrací.
• Vyvarujte se kontaktu s nebezpečnými látkami usazenými na nářadí. Noste vhodné osobní ochranné pomůcky a vhodnými opatřeními odstraňte nebezpečné látky před prováděním údržby.

8. Příslušenství

Používejte pouze originální příslušenství Metabo. Používejte pouze příslušenství určené pro toto pneumatické nářadí, které splňuje požadavky a parametry uvedené v tomto návodu k obsluze.

Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu.

9. Opravy

Nebezpečí! Opravy pneumatického nářadí smí provádět pouze odborníci s použitím origi-ch náhradních dílů Metabo!

Spneumatickým nářadím Metabo vyžadujícím opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz www.metabo.com.

Seznamy náhradních dílů se můžete stáhnout na adrese www.metabo.com.

p r a v a

10º Ochraná životního prostředí

Řid'te se národními předpisy k ekologické likvidaci a recyklaci vysloužilého pneumatického nářadí,

obalů a příslušenství. Nesmí být ohroženy osoby a životní prostředí.

11. Technické údaje

Vysvětlivky k údajům na straně 3.

Změny na základě technického pokroku vyhrazeny.

V_1 = s p o t řeba vzduchu

p_max. = maximální přípustný pracovní tlak

n0 = o t á čky

H = čtyřhranný hřídel

S = max. velikost šroubů

T_, F = utahovací moment při chodu doprava

T_max, R= utahovací moment při chodu doleva

d_i = průměr hadice (vnitřní)

C = p řipojovací závit

A = rozměry: délka x šířka x výška

m = hmotnost

U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem).

Emisní hodnoty

Tyto hodnoty umožňují odhadnout emise nářadí a porovnat různá nářadí. V závislosti na podmínkách použití, stavu nářadí nebo použitých nástrojích může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpůsobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření.

Vibrace(vážená efekt. hodnota zrychlení; EN 28927):

a_h =emisní hodnota vibrací

K_h^'' =nejistota měření (vibrace)

K_pA, K_WA = nejistota měření

Noste ochranu sluchu!
