INSTRUKCJA OBSŁUGI OMP6552BG AMICA

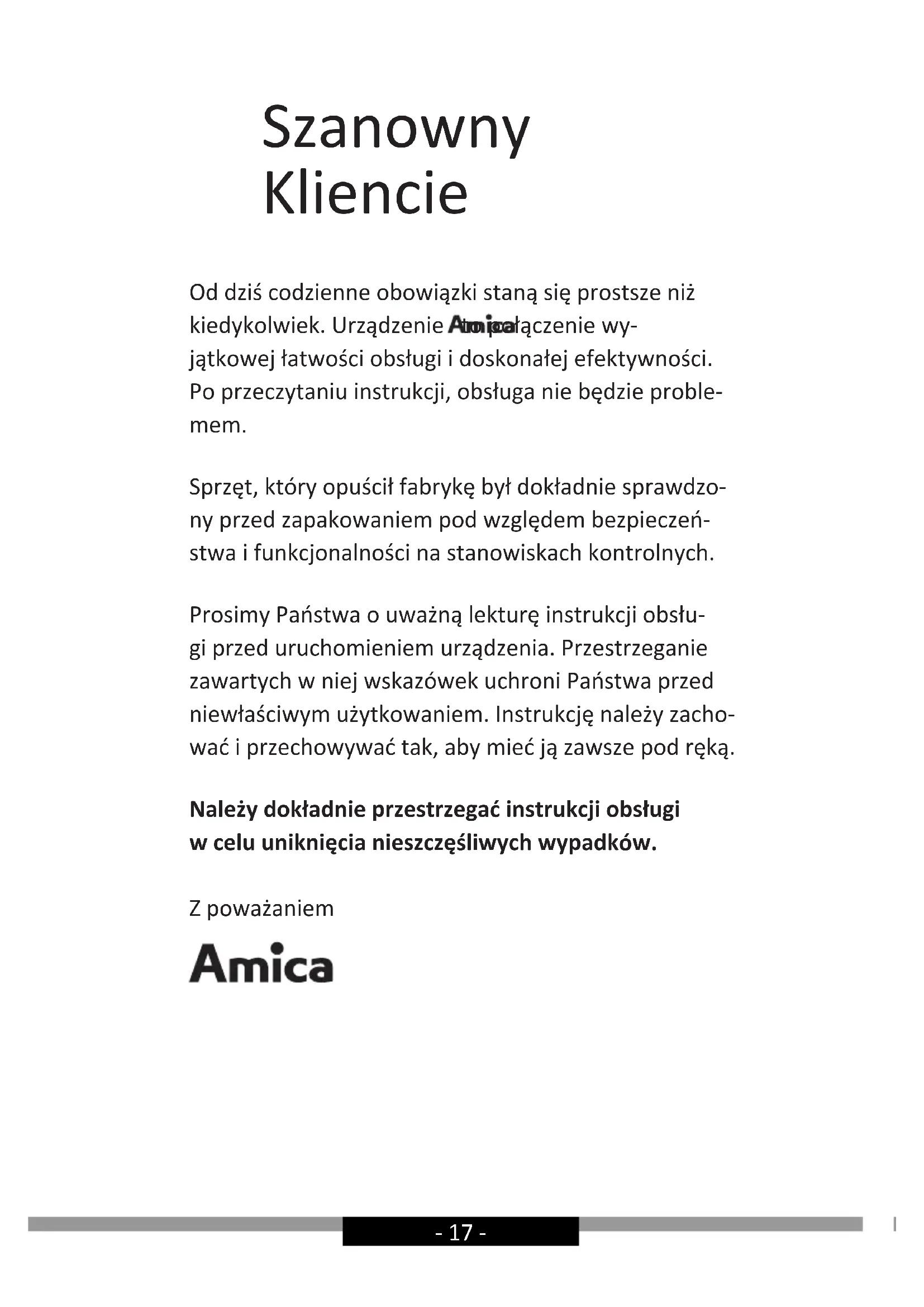

• Directive RoHS 2011/65/EC and has thus been marked with the symbol and been issued with a declaration of compliance made available to market regulators.- 17 - Szanowny Kliencie Od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie to połączenie wy- jątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie będzie proble- mem. Sprzęt, który opuścił fabrykę był dokładnie sprawdzo- ny przed zapakowaniem pod względem bezpieczeń- stwa i funkcjonalności na stanowiskach kontrolnych. Prosimy Państwa o uważną lekturę instrukcji obsłu- gi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy zacho- wać i przechowywać tak, aby mieć ją zawsze pod ręką. Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków. Z poważaniem- 18 -

• Okap należy używać dopiero po przeczytaniu tej instrukcji

• Urządzenie przeznaczone jest wyłącznie do użyt- ku domowego.

• Producent zastrzega sobie możliwość dokonywa- nia zmian niewpływających na działanie urządze- nia.

• Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

• Okap nadkuchenny służy do usuwania oparów kuchennych. Nie należy go używać do innych ce- lów.

• Okap pracujący w trybie wyciągu należy podłą- czyć do odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymo- wych lub spalinowych, będących w eksploatacji). Okap wymaga zainstalowania przewodu odpro- wadzającego powietrze na zewnątrz. Długość przewodu (najczęściej rura Ø 120 mm lub 150 mm) nie powinna być dłuższa niż 4-5 m. Przewód odprowadzający powietrze jest również wymaga- ny przy okapach teleskopowych i meblowych w trybie pochłaniacza.

• Okap pracujący w trybie pochłaniacza wymaga zainstalowania ltra z węglem aktywnym. W tym przypadku nie wymaga się instalowania przewo- du odprowadzającego powietrze na zewnątrz, za- leca się natomiast montaż kierownicy wydmuchu powietrza (występuje głównie w okapach komi- nowych).

• Okap posiada niezależne oświetlenie oraz wenty-- 19 - lator wyciągowy z możliwością ustawienia jednej z kilku prędkości obrotowych.

• W zależności od wersji urządzenia, okap jest prze- znaczony do trwałego zamocowania na pionowej ścianie ponad kuchenką gazową lub elektryczną (okapy kominowe i uniwersalne); na sucie ponad kuchenką gazową lub elektryczną (okapy wyspo- we); na pionowej ścianie w zabudowie meblowej ponad kuchenką gazową lub elektryczną (okapy teleskopowe i do zabudowy). Przed montażem należy się upewnić czy konstrukcja ściany / sutu jest odpowiednia do utrzymania okapu. Niektóre modele okapów są bardzo ciężkie.

• Wysokość montażu urządzenia nad płytą elek- tryczną podana jest w karcie produktu (specy- kacji technicznej urządzenia). Jeżeli w instruk- cjach instalowania urządzeń gazowych podano większą odległość, należy to uwzględnić (Rys. 1).

• Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia, podczas zdejmowania na- czyń znad palnika, należy ustawić minimalny pło- mień. Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to nie- pożądane straty energii i niebezpieczną koncen- trację ciepła.

• Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany tłuszcz może się łatwo zapalić.

• Przed każdą operacją czyszczenia, wymianą ltra lub przed podjęciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka.

• Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, raz na 1 miesiąc, gdyż nasycony tłuszczem jest łatwopalny.

• Jeżeli w pomieszczeniu, oprócz okapu, eksploa- tuje się inne urządzenia o zasilaniu nieelektrycz- nym (np. piece na paliwa ciekłe, grzejniki prze- pływowe, termy), należy zadbać o wystarczającą- 20 - wentylację (dopływ powietrza). Bezpieczna eks- ploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu ustawie- nia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt nie obowiązuje, gdy okap nadkuchenny jest użytkowany jako pochła- niacz zapachów).

• Okap nie powinien służyć jako płaszczyzna pod- parcia dla osób znajdujących się w kuchni.

• Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany ltrów powodu- je powstanie zagrożenia pożarem.

• Jeżeli przewód zasilający ulegnie uszkodzeniu, to powinien być wymieniony w specjalistycznym za- kładzie naprawczym.

• Należy zapewnić możliwość odłączenia urządze- nia od sieci elektrycznej, poprzez wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego.

• Niniejszy sprzęt nie jest przeznaczony do użytko- wania przez osoby (w tym dzieci) o ograniczonej zdolności zycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomo- ści sprzętu, chyba że odbywa się to pod nadzo- rem lub zgodnie z instrukcją użytkowania sprzę- tu, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.

• Należy zwrócić szczególną uwagę, aby z urządze- nia nie korzystały po zo sta wio ne bez opieki dzieci.

• Sprawdzić, czy napięcie podane na tabliczce zna- mionowej odpowiada miejscowym parametrom zasilania.

• Przed montażem rozwinąć i wyprostować prze- wód sieciowy.- 21 -

• Materiały opakowaniowe (woreczki polietyleno- we, kawałki styropianu itp.) należy w trakcie roz- pakowywania trzymać z dala od dzieci.

• Przed podłączeniem okapu do zasilania sieciowe- go należy zawsze skontrolować czy kabel zasi- lania został prawidłowo zainstalowany i NIE zo- stał przygnieciony przez okap w trakcie czynności montażowych. Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.

• Zabrania się użytkować okap bez zamontowanych aluminiowych ltrów przeciwtłuszczowych.

• Surowo zabrania się przygotowywania pod oka- pem potraw z użyciem otwartego ognia (ambi- rowanie).

• W zakresie koniecznych do zastosowania środ- ków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.

• Niedokręcenie śrub oraz elementów mocujących zgodnie z niniejszymi instrukcjami może spowo- dować zagrożenia zdrowia i życia.

• Okapy wiszące działają tylko w trybie pochłania- cza zapachów

• UWAGA! Instalacja śrub i elementów mocujących niezgodnie z instrukcją może spowodować zagro- żenia elektryczne.

• Montaż okapu wykonany w sposób niezgodny z rysunkami i zaleceniami niniejszej instrukcji bę- dzie miał wpływ na jakość pracy urządzenia, może być również podstawą do nieuznania reklamacji.- 22 - ROZPAKOWANIE Urządzenie na czas trans por tu zostało za bez pie czo ne przed uszko dze niem. Po roz pa ko wa niu urzą dze nia pro si- my Pań stwa o usu nię cie ele men tów opa ko wa nia w spo sób nieza gra ża ją cy śro do wi sku. Wszystkie materiały za sto so wa ne do opa ko wa nia są nie szko dli we dla śro- dowiska na tu ral ne go, w 100% nadają się do odzy- sku i oznakowano je od po wied nim symbolem. Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety- le no we, kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania trzy mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ-

DZEŃ To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elek- trycznym i elektronicznym symbolem przekreślonego kontenera na odpady. Ta- kie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpa- dami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowa- dzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lo- kalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elek- trycznym i elektronicznym przyczynia się do unik- nięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecno- ści składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.- 23 - OBSŁUGA Sterowanie okapem Panel sterowania okapu jest przedstawiony na rysunku 4, dla przypo- mnienia znajduje się on również poniżej:

Urządzenie jest wyposażone w czujniki sterowania gestami:

1- Czujnik ruchu odpowiedzialny za włączenie / wyłączenie oświetlenia

2- Czujniki ruchu odpowiedzialne za zmianę biegu urządzenia

Panel sterowania wyposażony jest w sensory. Ich funkcje opisane są poniżej:

3- Sensor Timer (opóźnione wyłączenie okapu)

4- Bieg najniższy- Stosuj ten bieg przy niezbyt dużej ilości oparów.

5- Bieg średni- Stosuj ten bieg przy średniej ilości oparów, przykładowo

podczas gotowania wielu potraw jednocześnie.

6- Bieg najwyższy- Stosuj ten bieg przy największej ilości oparów,

przykładowo podczas smażenia czy grilowania.

7- Sensor aktywacji i dezaktywacji sterowania gestami

8- Sensor sterowania oświetleniem

Po podłączeniu urządzenia do zasilania, okap wyda krótki sygnał dźwię- kowy, oraz zapalą się na chwilę wszystkie sensory. Aby włączyć turbinę urządzenia, dotknij sensor 1,2 lub 3. Wyłączenie turbiny następuje po dotknięciu sensora aktywnego biegu. Aby włączyć oświetlenie, dotknij sensor . Aby wyłączyć oświetlenie, dotknij sensor kolejny raz. Oświetlenie działa niezależnie od silnika. Timer (opóźnione wyłączenie okapu) Funkcja ta służy do opóźnionego wyłączenia silnika okapu. Użyj tej funkcji po zakończonym gotowaniu, by oczyścić powietrze z oparów w pomieszczeniu. Wyłączenie silnika nastąpi po 15 minutach. Aby włączyć funkcję opóźnienia, podczas pracy okapu na dowolnym biegu dotknij sensor jednokrotnie. Sensor zacznie migać, Aby wyłączyć funkcję opóźnienia, w dowolnym momencie dotknij sensor powtórnie, wów- czas przestanie migać sensor .- 24 - Sterowanie gestami Aby włączyć / wyłączyć funkcję sterowania gestami, dotknij sensor , symbol podświetli się. Używając gestów możesz sterować prędkością turbiny okapu oraz oświetleniem. Kiedy aktywna jest funkcja sterowania gestami, możesz również sterować urządzeniem w sposób tradycyjny, poprzez użycie odpowiednich sensorów. Sterowanie gestami działa poprawnie, gdy wykonujesz ruchy dłonią w odległości około 3-10 cm od powierzchni panelu sterowania. Uwaga: Podczas sterowania prędkością turbiny, ruch dłonią musi obej- mować oba czujniki ruchu (Rysunek 4, poz. 2, lub ręka musi być nieru- chomo w obrębie czujnika sterowania światłem (Rysunek 4, poz. 1). Gdy włączenie określonej funkcji (przykładowo biegu 3) wymaga wielo- krotnego przesunięcia dłonią, ruch powrotny wykonuj w dalszej odle- głości od panelu sterowania lub z ominięciem czujników). Ruchy dłonią nie mogą być zbyt szybkie. Najlepiej, gdy pojedynczy gest trwa około 1 sekundy. Aby włączyć turbinę urządzenia lub zwiększyć jej bieg, przesuń dłonią od lewej do prawej kilka- krotnie. Z każdym ruchem dłoni podświetli się sensor aktywnego biegu. Aby wyłączyć turbinę urządzenia lub zmniejszyć jej bieg, przesuwaj dłonią od prawej do lewej kilka- krotnie , aż podświetli się sensor 1. Przesuń dłonią jeszcze jeden raz, silnik okapu wyłączy się całko- wicie (funkcja sterowania gestami będzie nadal aktywna) Aby włączyć lub wyłączyć oświetlenie, ustaw dłoń na około 2 sekundy w okolicach środka panelu (pod czujnikiem oznaczo- nym jako 1). Symbol podświetli się.- 25 - Inne ważne informacje dotyczące obsługi okapu Praca jako pochłaniacz: W tej opcji pracy przeltrowane powietrze wraca z powrotem do pomieszczenia poprzez otwory do tego przystosowane. Przy tym ustawieniu należy zamontować ltr węglowy oraz zaleca się zamontować kierownicę wydmuchu powietrza (dostępność w zależności od modelu, występuje głównie w okapach kominowych). Praca jako wyciąg: W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym usta- wieniu należy usunąć ewentualny ltr węglowy. Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 mm lub 120 mm i odpowied- nich zacisków do przewodów, które należy nabyć w placówkach z ma- teriałami instalacyjnymi. Podłączenie należy zlecić wykwalikowanemu instalatorowi. Prędkość wentylatora: Prędkości najniższą i średnią stosuje się przy nor- malnych warunkach oraz małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grillowania. Uwaga (dotyczy tylko okapów uniwersalnych): Konstrukcja okapów uni- wersalnych wymaga ręcznej zmiany trybu pracy okapu. Sposób zmiany tego trybu zobrazowany jest na rysunku 8. Uwaga (dotyczy tylko okapów meblowych i teleskopowych): Okapy meb- lowe i teleskopowe pracujące w trybie pochłaniacza wymagają montażu rury odprowadzającej powietrze. Drugi koniec rury należy skierować na pomieszczenie, przez nią będzie odprowadzane przeltrowane powietrze. Uwaga: Okapy wiszące pracują tylko w trybie pochłaniacza.- 26 - CZYSZCZENIE I KONSERWACJA Konserwacja Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bez- awaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby ltr przeciwtłuszczowy i ltr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami producenta.

• Nie używać namoczonych szmatek lub gąbek ani strumienia wody.

• Nie stosować rozpuszczalników ani alkoholu, ponieważ mogą one zmatowić lakierowane powierzchnie.

• Nie stosować substancji żrących, zwłaszcza do czyszczenia po- wierzchni wykonanych ze stali nierdzewnej.

• Nie używać twardej, szorstkiej szmatki

• Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków myjących. Uwaga: Po kilku myciach w zmywarce, kolor ltra aluminiowego może ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz koniecz- ności jego wymiany. Filtr przeciwtłuszczowy Filtr przeciwtłuszczowy powinien być czyszczony co jeden miesiąc pod- czas normalnej pracy okapu, w zmywarce lub ręcznie przy użyciu deli- katnego detergentu lub mydła w płynie. Demontaż ltra przeciwtłuszczowego pokazany jest na rysunku 5. W niektórych modelach zastosowany jest ltr akrylowy. Należy go wy- mieniać co najmniej raz na 2 miesiące lub częściej w wypadku wyjątko- wo intensywnego użycia. Filtr węglowy Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłą- czony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co naj- mniej raz na 3-4 miesiące lub częściej w wypadku wyjątkowo intensyw- nego użycia. Demontaż ltra węglowego pokazany jest na rysunku 6. Oświetlenie Należy stosować żarówki / halogeny / moduły diodowe o takich sa- mych parametrach jak fabrycznie zamontowane w urządzeniu. Wymiana oświetlenia jest pokazana na rysunku 7. Jeżeli rysunek nie występuje w niniejszej instrukcji, wymiany modułu oświetlenia może dokonać jedynie autoryzowany serwis.- 27 -

POSPRZEDAŻOWA Gwarancja Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpo- wiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po- wa niem z wyrobem. Serwis

• Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la- cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzo- wany producenta. Ze względu na bezpieczeństwo nie należy napra- wiać urządzenia we własnym zakresie.

• Naprawy, wykonywane przez osoby nie posiadające wymaganych kwalikacji mogą stanowić poważne niebezpieczeństwo dla użytkow- nika urządzenia.

• Minimalny okres obowiązywania gwarancji na urządzenie oferowane przez producenta, importera lub upoważnionego przedstawiciela jest podany w karcie gwarancyjnej.

• Urządzenie traci gwarancję w wyniku samowolnych adaptacji, prze- róbek, naruszenia plomb lub innych zabezpieczeń sprzętu lub jego części oraz innych samowolnych ingerencji w sprzęt niezgodnych z instrukcją obsługi. Zgłoszenie naprawy oraz pomoc w razie usterki Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem. Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryj- ny urządzenia, znajduje się on na tabliczce znamionowej. Dla wygody przepisz go poniżej: Oświadczenie producenta Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:
