ESFCHRONOX - Zmywarki ELECTROLUX - Bezpłatna instrukcja obsługi

Marka	Electrolux
Model	ESFCHRONOX
Kategoria	Zmywarka
Typ produktu	Zmywarka do zabudowy lub wolnostojąca 60 cm
Wymiary (S x W x G)	596 x 850 x 610 mm
Zasilanie elektryczne	220-240 V, 50 Hz, moc maksymalna patrz tabliczka znamionowa
Ciśnienie wody	Min 0,5 bar (0,05 MPa) - max 8 bar (0,8 MPa)
Pojemność	12 kompletów naczyń
Programy mycia	ECO, AUTO, 70°C, 1h, 30 min, Płukanie
Opcje	Multitab, TimeManager, MyFavourite, Opóźniony start (1-24h), Sygnały dźwiękowe
Zużycie energii (program ECO)	0,92 kWh
Zużycie wody (program ECO)	10,2 L
Czas trwania programu ECO	195 min
System zabezpieczenia przed zalaniem	Tak, z kodem alarmu 30
Zmiękczacz wody	Tak, regulowany w zależności od twardości wody

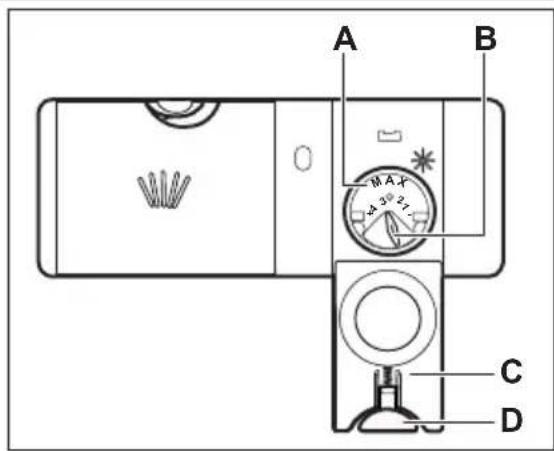

Dozownik płynu nabłyszczającego	Tak, regulowany (pozycje 1-4)
Zbiornik soli regenerującej	Tak, pojemność około 1 L
Konserwacja i czyszczenie	Regularne czyszczenie filtrów i ramion spryskujących, długi program 2 razy/miesiąc
Bezpieczeństwo	Blokada dzieci (nieokreślona), automatyczne zatrzymanie przy otwarciu drzwi
Części zamienne i naprawialność	Oryginalne części zamienne dostępne za pośrednictwem serwisu posprzedażowego
Instrukcja w języku polskim	Tak, dostępna bezpłatnie online

Często zadawane pytania - ESFCHRONOX ELECTROLUX

Jak uruchomić program mycia?

Otwórz zawór wody, naciśnij przycisk Włącz/Wyłącz, wybierz program przyciskiem Program, a następnie naciśnij Start. Zamknij drzwi, aby rozpocząć cykl.

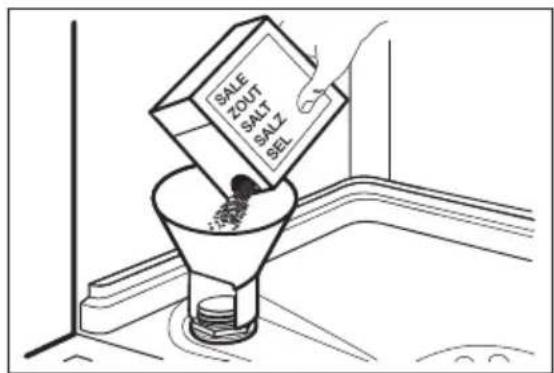

Co zrobić, gdy świeci się kontrolka soli regenerującej?

Napełnij zbiornik soli regenerującej. Obróć pokrywę w lewo, dodaj 1 l wody (przy pierwszym użyciu), a następnie sól do pełna. Wyczyść pozostałości i zamknij.

Jak włączyć opcję Multitab?

Naciśnij przycisk Opcja, aż zaświeci się kontrolka Multitab. Tej opcji należy używać tylko z tabletkami wielofunkcyjnymi.

Co oznaczają kody błędów 10, 20, 30?

Kod 10: problem z dopływem wody. Kod 20: blokada odpływu. Kod 30: zadziałał system zabezpieczenia przed zalaniem. Wykonaj czynności sprawdzające w instrukcji lub skontaktuj się z serwisem.

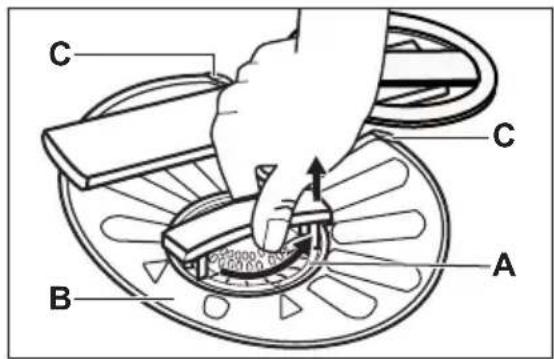

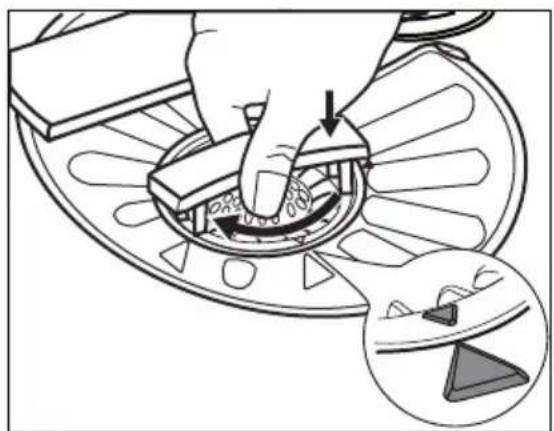

Jak wyczyścić filtry?

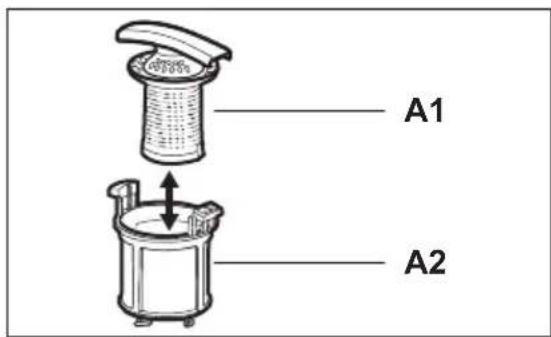

Obróć filtr (A) w lewo, wyjmij go, zdemontuj części (A1 i A2), wyjmij filtr (B). Umyj pod bieżącą wodą, zmontuj w odwrotnej kolejności.

Jaka jest pojemność tej zmywarki?

Pojemność wynosi 12 kompletów naczyń.

Jak wyregulować zmiękczacz wody?

Włącz urządzenie, naciśnij jednocześnie Opóźnienie i Start, aż kontrolki ECO i AUTO zaczną migać. Naciśnij Program, aby zmienić poziom (1-10). Potwierdź przyciskiem Włącz/Wyłącz.

Czy mogę używać tabletek wszystko w jednym?

Tak, włącz opcję Multitab. Jeśli przestaniesz używać tabletek, ustaw zmiękczacz na maksimum, napełnij sól i płyn nabłyszczający, uruchom krótki program bez naczyń.

Jak włączyć sygnał dźwiękowy na koniec programu?

Włącz, naciśnij Opóźnienie i Start, aż ECO i AUTO zaczną migać, następnie naciśnij Opóźnienie, aby przełączyć między 16 (włączony) a 06 (wyłączony). Potwierdź przyciskiem Włącz/Wyłącz.

Co zrobić, gdy naczynia pozostają mokre?

Sprawdź dozownik płynu nabłyszczającego, zwiększ dawkę (pozycje 1-4). Upewnij się, że używasz produktu dobrej jakości i że program zawiera fazę suszenia.

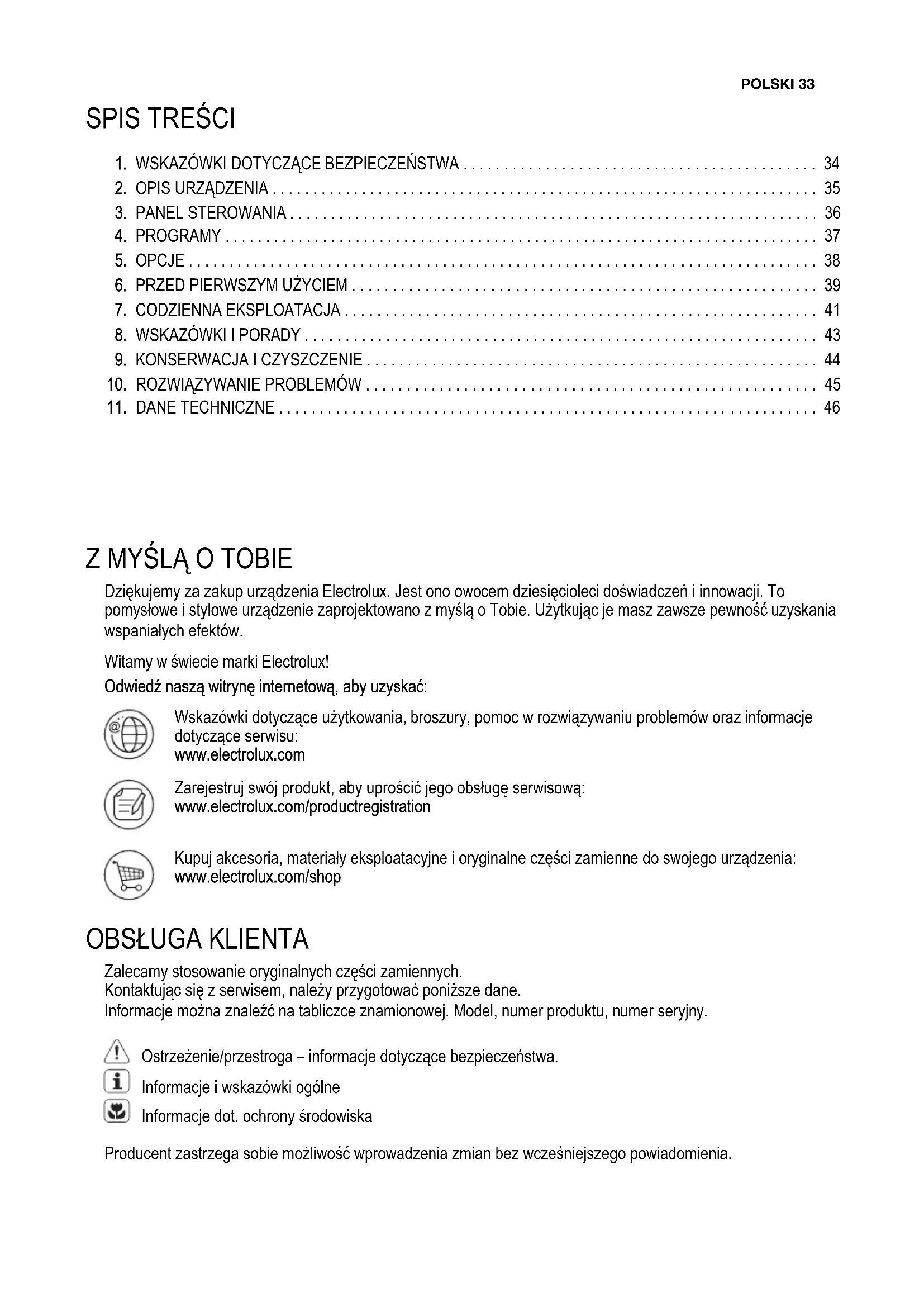

INSTRUKCJA OBSŁUGI ESFCHRONOX ELECTROLUX

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zaprojektowano z myślą o Tobie. Użytkując je masz zawsze pewność uzyskania wspaniałych efektów.

Witamy w świecie marki Electrolux!

Odwiedź naszą witrynę internetową, aby uzyskać:

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: www.electrolux.com

Zarejestruj swój produkt, aby uprościć jego obsługę serwisową: www.electrolux.com/productregistration

Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.

Kontaktując się z serwisem, należy przygotować poniższe dane.

Informacje można znaleźć na tabliczce znamionowej. Model, numer produktu, numer seryjny.

Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa.

Informacje i wskazówki ogólne

Informacje dot. ochrony środowiska

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejjszego powiadomienia.

1. ⚠️ WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać dołączona instrukcję obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

OSTRZEŻENIE!

Występuje zagrożenie uduszeniem lub odniesieniem obrażeń mogących skutkować trwałym kalectwem.

• Nie wolno pozwalać obsługiwać tego urządzenia osobom, w tym również dzieciom, o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych bądź osobom bez odpowiedniego doświadczenia lub wiedzy. Osoby te mogą obsługiwać urządzenie wyłącznie pod nadzorem lub po odpowiednim poinstruowaniu przez osobę odpowiedzialną za ich bezpieczeństwo.
• Nie należy pozwalać, aby dzieci bawiły się urządzeniem.
• Wszystkie opakowania należy przechowywać poza zasięgiem dzieci.
• Wszystkie detergenty należy przechowywać poza zasięgiem dzieci.
• Dzieci i zwierzęta domowe nie powinny znajdować się w pobliżu urządzenia, gdy jego drzwi są otwarte.

1.2 Instalacja

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Nie instalować ani nie używać urządzenia w miejscach, w których temperatura wynosi poniżej 0°C.
• Postępować zgodnie z instrukcją instalacji dostarczoną wraz z urządzeniem.

Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Urządzenie musi być uziemione.
• Należy upewnić się, że informacje o podłączeniu elektrycznym podane na tabliczce znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem.
• Należy zawsze używać prawidłowo zamontowanych gniazd sieciowych z uziemieniem.
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić przedstawicielowi serwisu lub wykwalifikowanemu elektrykowi.
• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.
• Odłączając urządzenie nie ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
• Nie dotykać przewodu zasilającego ani wtyczki mokrymi rękoma.
• Urządzenie spełnia wymogi dyrektyw EWG.

Podłączenie do sieci wodociągowej

• Należy zwrócić uwagę, aby nie uszkodzić węży wodnych.
• Urządzenie należy podłączyć do instalacji wodociągowej za pomocą nowego zestawu węży w komplecie. Nie wolno używać starego zestawu węży.
• Przed podłączeniem urządzenia do nowych rur lub do rur, które nie były używane przez dłuższy czas, należy puścić wodę i odczekać, aż będzie ona czysta.
• Przy pierwszym uruchomieniu urządzenia należy sprawdzić, czy nie ma wycieków.

1.3 Przeznaczenie

- To urządzenie jest przeznaczone do użytku w gospodarstwie domowym oraz do podobnych zastosowań, np.:

– Kuchnie w obiektach sklepowych, biurowych oraz innych placówkach pracowniczych
- Gospodarstwa rolne
– Klienci hoteli, moteli i innych obiektów mieszkalnych
- Obiekty noclegowe.

OSTRZEŻENIE!

Niebezpieczeństwo odniesienia obrażeń ciała, oparzenia, porażenia prądem lub pożaru.

• Nie zmieniać parametrów technicznych urządzenia.
• Noże oraz inne ostre sztućce należy wkładać do kosza na sztućce ostrzami skierowanymi w dół lub poziomo.
• Nie pozostawiać otwartych drzwi urządzenia bez nadzoru, aby nie dopuścić do potknięcia się o drzwi.
• Nie siadać ani nie stawać na otwartych drzwiach urządzenia.

• Detergenty do zmywarki są niebezpieczne. Należy przestrzegać instrukcji bezpieczeństwa podanych na opakowaniu detergentu.

• Nie pić wody z urządzenia ani nie bawić się nią.

• Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach może znajdować się detergent.
• Po otwarciu drzwi w czasie pracy urządzenia może dojść do uwolnienia gorącej pary.
• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.
• Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.

1.4 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.
• Odciąć przewód zasilający i wyrzucić go.
• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dziecka lub zwierzęcia w urządzeniu.

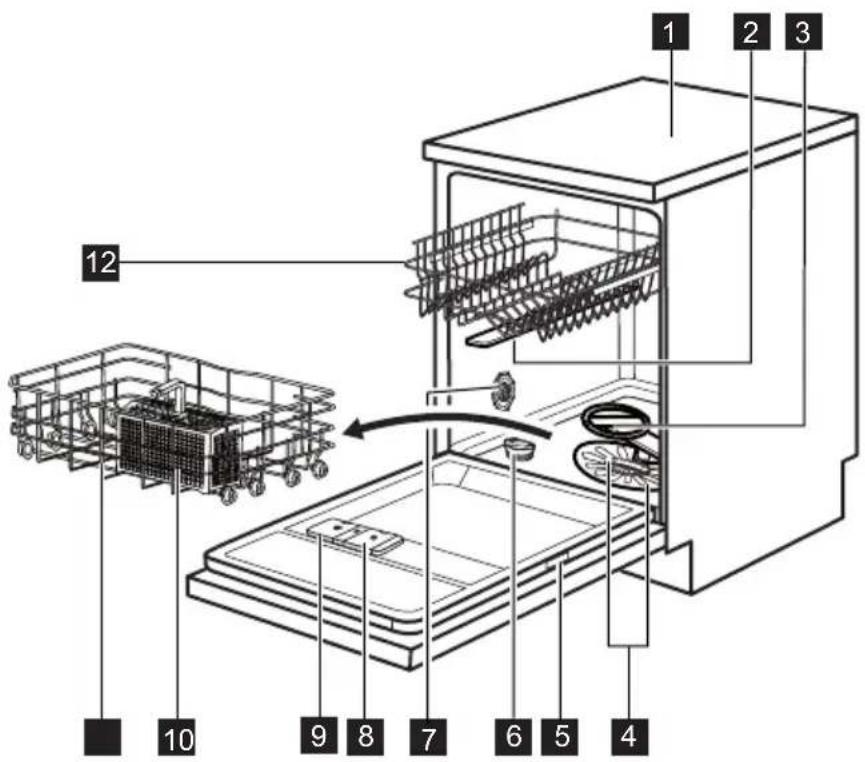

2. OPIS URZĄDZENIA

2 Górne ramię spryskujące

3 Dolne ramię spryskujące
4 Filtry
5 Tabliczka znamionowa
6 Zbiornik soli
7 Otwór wentylacyjny

8 Dozownik płynu nabłyszczającego

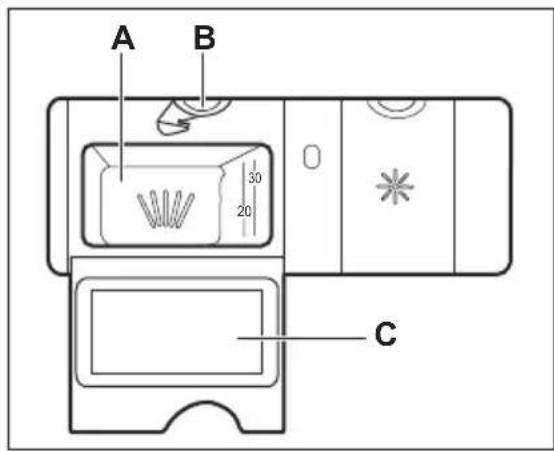

9 Pokrywka dozownika detergentu
10 Kosz na sztućce
11 Dolny kosz
12 Górny kosz

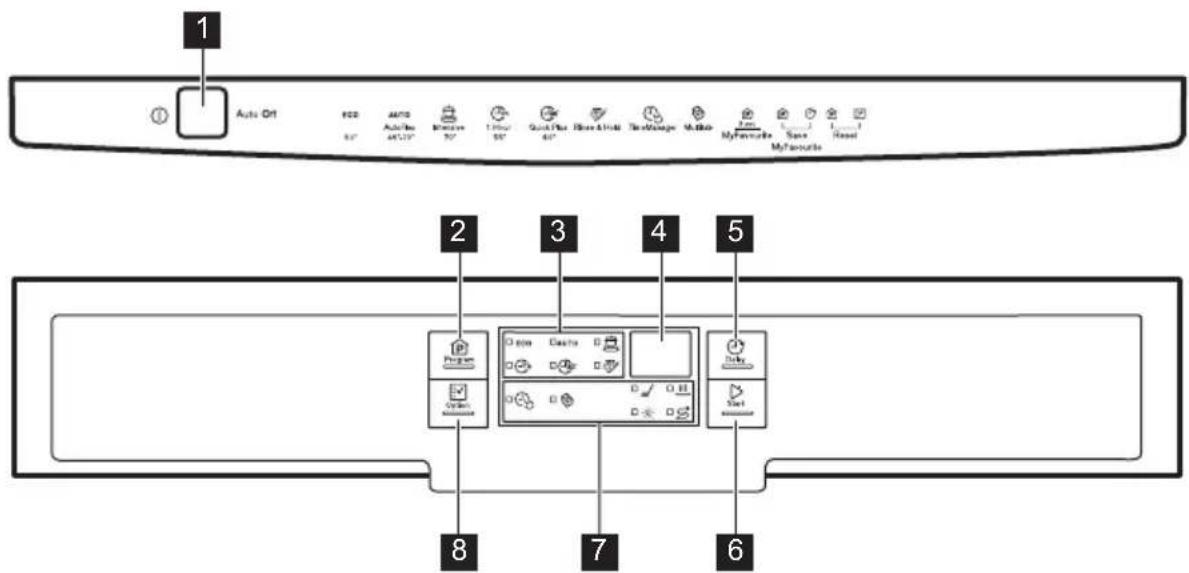

3. PANEL STEROWANIA

1 Przycisk wł./wył.

2 Przycisk Program

3 Wskaźniki programów

4 Wyświetlacz

5 Przycisk Delay

6 Przycisk Start

7 Wskaźniki

8 Przycisk Option

Wskaźniki Opis

	Wskaźnik fazy zmywania. Włącza się podczas fazy zmywania oraz fazy płukania.
	Wskaźnik fazy suszenia. Włącza się podczas fazy suszenia.
	Wskaźnik soli. W trakcie programu wskaźnik ten jest zawsze wyłączony.
	Wskaźnik płynu nabłyszczającego. W trakcie programu wskaźnik ten jest zawsze wyłączony.
	Wskaźnik funkcji Multitab.
	Wskaźnik funkcji TimeManager.

4. PROGRAMY

Program Stopień zabrudzenia		Fazy programu	Opcje
	Rodzaj załadunku
	ŚrednieNaczynia stołowe i sztućce	Zmywanie wstępneZmywanie w temperatu-rze 50°CPłukaniaSuszenie	TimeManagerMultitab
	DowolneNaczynia stołowe, sztućce, garnki i patel-nie	Zmywanie wstępneZmywanie w temperatu-rze od 45°C do 70°CPłukaniaSuszenie	Multitab
	DużeNaczynia stołowe, sztućce, garnki i patel-nie	Zmywanie wstępneZmywanie w temperatu-rze 70°CPłukaniaSuszenie	TimeManagerMultitab
	ŚrednieNaczynia stołowe i sztućce	Zmywanie w temperatu-rze 55°CPłukania	Multitab
	ŚwieżeNaczynia stołowe i sztućce	Zmywanie w temperatu-rze 60°CPłukania	Multitab
	Dowolne Zmywanie wstępne

1) W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców. (Jest to standardowy program dla ośrodków przeprowadzających testy).
2) Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w koszach. Automatycznie reguluje temperaturę i ilość wody, a także zużycie energii oraz czas trwania programu.
3) Program ten umożliwia zmywanie świeżo zabrudzonych naczyń. Program pozwala w krótkim czasie uzyskać dobre efekty zmywania.
4) Ten program służy do szybkiego płukania naczyń. Zapobiega to zasychaniu resztek jedzenia na naczyniach i powstawaniu przykrych zapachów. W tym programie nie należy stosować detergentu.

1) Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu zasilania, użytych opcji oraz ilości naczyń.
Parametry eksploatacyjne

Program1)	Czas trwania (min)	Zużycie energii (kWh)	Zużycie wody (l)
	195 0.92 10.2
AUTO	40 - 150 0.6 - 1.4 7 - 14
	150 - 160 1.4 - 1.6 13 - 14
	55 - 65 1.0 - 1.2 10 - 11
	30 0.9 9
	14 0.1 4

Informacje dla ośrodków przeprowadzających testy

Aby uzyskać więcej informacji na temat wyników testu, należy wysłać wiadomość e-mail na adres: [e-mail]

Należy zapisać numer produktu (PNC) podany na tabliczce znamionowej.

5. OPCJE

Opcje należy włączyć lub wyłączyć przed rozpoczęciem programu. Opcji nie można włączyć ani wyłączyć w czasie trwania programu.

Wybierając jedną lub większą liczbę opcji, należy upewnić się, że przed rozpo-częciem programu włączą się odpowiednie wskaźniki.

5.1 Multitab

Opcję należy włączyć tylko dla wieloskładnikowych tabletek z detergentem.

Opcja ta zatrzymuje doprowadzanie płynu nabły- szczającego i soli. Odpowiednie wskaźniki są wyłączone.

Czas trwania programu może się wydłużyć.

Włączanie opcji Multitab

1. Naciskać Option, aż włączy się wskaźnik Multitab.

Po zaprzestaniu korzystania z wieloskładnikowych tabletek z detergentem, a przed rozpoczęciem stosowania oddzielnie detergentu, płynu nabłyszczającego i soli do zmywarek, należy wykonać następujące czynności:

1. Ustawić najwyższy poziom zmiękczania wody.
2. Upewnić się, że zbiornik soli oraz dozownik płynu nabłyszczającego są pełne.
3. Uruchomić najkrótszy program z fazą płukania, bez detergentu i bez naczyń.

4. Ustawić poziom zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.

5. Wyregulować dozowanie płynu nabłyszcza- jącego.

5.2 TimeManager

Ta opcja powoduje zwiększenie ciśnienia oraz temperatury wody. Fazy zmywania i suszenia zostają skrócone. Całkowity czas trwania programu skraca się o około 50%.

Efekty zmywania są takie same jak dla programu o standardowym czasie trwania. Jedynie sku-teczność suszenia może być niższa.

Włączanie opcji TimeManager

1. Naciskać przycisk Option, aż włączy się wskaźnik TimeManager. Czas trwania programu podawany na wyświetlaczu zostanie zaktualizowany.
2. Jeśli opcja nie działa z danym programem, odpowiadający jej wskaźnik nie włączy się.

5.3 MyFavourite

Ta opcja umożliwia ustawienie i zapisanie w pa- mięci najczęściej używanego programu.

Jednocześnie można zapisać tylko 1 program. Wprowadzenie nowego ustawienia powoduje anulowanie poprzedniego.

Zapisywanie programu w pamięci

1. Ustawić program do zapisania w pamięci. Wraz z programem można również ustawić dostępne opcje. Nie jest możliwe zapisanie w pamięci opcji Delay.

2. Nacisnąć jednocześnie i przytrzymać przyci- ski Program i Delay, aż zaczną migać wskaźniki programu i opcji.

Ustawianie programu MyFavourite

1. Nacisnąć i przytrzymać Program, aż włączą się wskaźniki związane z programem MyFavourite i opcjami.

- Na wyświetlaczu pojawi się wskazanie czasu trwania programu.

5.4 Sygnały dźwiękowe

Sygnały dźwiękowe są emitowane po wystąpieniu usterki urządzenia lub regulacji poziomu zmiekczania wody. Tych sygnałów dźwiękowych nie można wyłączyć.

Sygnał dźwiękowy może być również emitowany po zakończeniu programu. Domyślnie ten sygnał jest wyłączony, ale można go włączyć.

Włączanie sygnału dźwiękowego zakończenia programu

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie. Należy upewnić się, że urządzenie

znajduje się w trybie ustawiania – patrz: „Ustawianie i uruchamianie programu”.

1. Nacisnąć jednocześnie i przytrzymać Delay i Start, aż zaczną migać wskaźniki programów

ECO AUTO

1. Nacisnąć Delay.

2. Wyłączą się wskaźniki programów ECO i AUTO

3. Wskaźnik programu będzie nadal mi-gał.
4. Na wyświetlaczu pojawi się aktualne ustawienie.

16

Sygnał dźwiękowy włączony

Ob

Sygnał dźwiękowy wyłączony

1. Nacisnąć Delay, aby zmienić ustawienie.
2. Nacisnąć przycisk wł./wył., aby wyłączyć urządzenie i potwierdzić ustawienie.

6. PRZED PIERWSZYM UŻYCIEM

1. Sprawdzić, czy ustawiony poziom zmiekczania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, należy ustawić poziom zmiekczania wody. Skontaktować się z miejscowym zakładem wodociągowym, aby ustalić stopień twardości wody doprowadzanej do urządzenia.

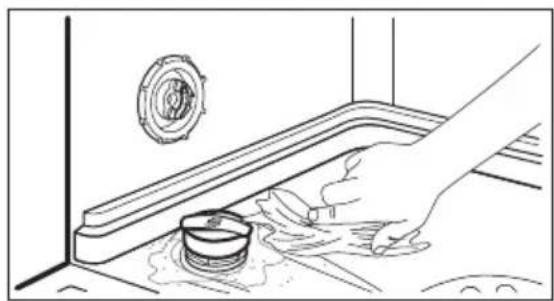

2. Napełnić zbiornik soli.

6.1 Regulacja zmiękczania wody

1. Napełnić dozownik płynu nabłyszczającego.
2. Otworzyć zawór wody.
3. W urządzeniu mogą znajdować się pozostałości z procesu produkcyjnego. Aby je usunąć, należy uruchomić program. Nie należy stosować detergentu ani umieszczać naczyń w koszach.

Twardość wody				Regulacja zmiękczania wody
Stopnie niemieckie (°dH)	Stopnie francuskie (°fH)	mmol/l Stopnie	Clarke'a	Poziom
47 - 50 84 - 90 8.4. - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27				5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
< 4 < 7 < 0.7 < 5				12)

1) Ustawienie fabryczne.
2) Przy tym poziomie nie stosować soli.

Regulacja poziomu zmiękczania wody

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie. Należy upewnić się, że urządzenie znajduje się w trybie ustawiania – patrz: „Ustawianie i uruchamianie programu”.
2. Nacisnąć jednocześnie i przytrzymać Delay i Start, aż zaczną migać wskaźniki programów

ECO, AUTO

1. Nacisnąć Program.

- Wyłączą się wskaźniki programów

AUTOi

6.2 Napełnianie zbiornika soli

• Wskaznik programu ECO będzie nadal migał.
• Sygnały dźwiękowe zostaną włączone (przykład: pięć sygnałów przerywanych = poziom 5).

• Wyświetlacz wskaże aktualne ustawienie zmiękczacza wody, np. 5 L = poziom 5.

• Nacisnąć kilkakrotnie Program, aby zmienić ustawienie.

• Nacisnąć przycisk wł./wył., aby wyłączyć urządzenie i potwierdzić ustawienie.

• Obrócić pokrywkę w lewo i otworzyć zbiornik soli.

• Włać 1 litr wody do zbiornika soli (tylko za pierwszym razem).
• Napełnić zbiornik soli solą do zmywarek.
• Usunąć sól rozsypaną wokół otworu zbiornika soli.
• Obrócić pokrywkę w prawo, aby zamknąć zbiornik soli.

UWAGA!

Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Zagrożenie wystąpieniem korozji. Aby tego uniknąć, po napełnieniu zbiornika soli należy uruchomić program.

6.3 Napełnianie dozownika płynu nabłyszczającego

1. Nacisnąć przycisk zwalniający (D), aby otworzyć pokrywę (C).
2. Napełnić dozownik płynu nabłyszczającego (A) najwyżej do poziomu oznaczenia „max”.
3. Rozlany płyn nabłyszczający należy usunąć za pomocą chłonnej szmatki, aby zapobiec powstaniu zbyt dużej ilości piany.
4. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający jest odpowiednio zablokowany.

Dozowanie płynu nabłyszczającego można wyregulować za pomocą pokrętła (B) pomiędzy pozycją 1 (najmniejsza ilość) a pozycją 4 (największa ilość).

7. CODZIENNA EKSPLOATACJA

1. Otworzyć zawór wody.
2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie. Należy upewnić się, że urządzenie znajduje się w trybie ustawiania – patrz: „Ustawianie i uruchamianie programu”.
3. Jeśli świeci się wskaźnik soli, napełnić zbiornik soli.

4. Jeśli świeci się wskaźnik płynu nabły- szczającego, napełnić dozownik płynu na- błyszczającego.

5. Załadować kosze.

6. Dodać detergent.
7. Aby stosować wieloskładnikowe tabletki z detergentem, należy włączyć funkcję Multitab.
8. Ustawić i uruchomić odpowiedni program dla określonego rodzaju naczyń i poziomu zabrudzenia.

7.1 Stosowanie detergentu

1. Nacisnąć przycisk zwalniający (B), aby otworzyć pokrywę (C).
2. Umieścić detergent w przegródce oznaczonej symbolem (A).
3. Jeśli program przewiduje fazę zmywania wstępnego, umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.
4. W razie korzystania z tabletek do zmywarek, włożyć tabletkę do przegródki (A).
5. Zamknąć pokrywę. Upewnić się, że przycisk zwalniający jest odpowiednio zablokowany.

7.2 Ustawianie i uruchamianie programu

Funkcja Auto Off

Aby zmniejszyć zużycie energii, funkcja ta po upływie kilku minut automatycznie wyłącza urządzenie w następujących przypadkach:

• Jeśli nie zamknięto drzwi urządzenia.
• Jeśli nie naciśnięto Start w celu uruchomienia programu.
• Po zakończeniu programu.

Tryb ustawiania

Dla niektórych ustawień konieczne jest włączenie trybu ustawiania.

Urządzenie jest w trybie ustawiania, jeśli po włączeniu aktywny jest wskaźnik programu ECO i wyświetlony jest czas jego trwania.

Jeśli na panelu sterowania widoczne są inne wskazania, należy jednocześnie nacisnąć i przytrzymać Program i Option, aż włączy się wskaźnik programu ECO oraz zostanie wyświetlony czas jego trwania.

Uruchamianie programu bez opóźnienia

1. Otworzyć zawór wody.
2. Nacisnąć przycisk wł./wył., aby włączyć urządzenie. Upewnić się, że urządzenie znajduje się w trybie ustawiania.

3. Zamknąć drzwi urządzenia.

4. Ustawić program. Nacisnąć kilkakrotnie Program, aż włączy się wskaźnik żądanego programu. Można również ustawić dostępne opcje.

5. Aby ustawić program MyFavourite, nacisnąć i przytrzymać Program, aż włączą się wskaźniki związane z programem MyFavourite i opcjami.
   Na wyświetlaczu pojawi się wskazanie czasu trwania programu.

6. Nacisnąć Start, aby uruchomić program.

7. Włączy się wskaźnik fazy zmywania.

8. Czas trwania programu będzie odliczany skokowo co 1 minutę.

Uruchamianie programu z opóźnieniem

1. Ustawić program.

2. Nacisnąć kilkakrotnie przycisk Delay, aż na wyświetlaczu pojawi się żądany czas opóźnienia (od 1 do 24 godzin).

3. Odliczanie rozpocznie się automatycznie. Po zakończeniu odliczania. Nastąpi uruchomienie programu.

Otwieranie drzwi w trakcie pracy urządzenia

Po otwarciu drzwi urządzenie przestaje pracować. Po zamknięciu drzwi urządzenie będzie kontynuować pracę od momentu, w którym została przerwana.

Anulowanie opóźnienia rozpoczęcia programu w trakcie odliczania

Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie ustawić program.

1. Nacisnąć jednocześnie i przytrzymać Program i Option, aż włączy się wskaźnik i zostanie wyświetlony czas trwania programu ECO.

Anulowanie programu

1. Nacisnąć jednocześnie i przytrzymać Program i Option, aż włączy się wskaźnik i zostanie wyświetlony czas trwania programu ECO.

Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

Po zakończeniu programu

Po zakończeniu programu na wyświetlaczu pojawi się 0:00.

• Wyłączą się wskaźniki faz programu.
• Pozostanie włączony wskaźnik programu.
• Nacisnąć przycisk wł./wył. lub poczekać, aż funkcja Auto Off automatycznie wyłączy urządzenie.
• Zakręcić zawór wody.

Ważne

• Przed wyjęciem naczyń z urządzenia należy poczekać, aż ostygną. Gorące naczynia łatwo ulegają uszkodzeniu.
• Należy najpierw wyjmować naczynia z dolnego, a następnie z górnego kosza.

- Na ściankach i drzwiach urządzenia może znajdować się woda. Stal nierdzewna schładza się szybciej niż naczynia.

8.1 Zmiękczanie wody

Twarda woda zawiera dużo minerałów, które mogą uszkodzić urządzenie oraz sprawić, że efekty zmywania będą niezadowalające. Zmiękczacz wody neutralizuje te minerały.

Sól do zmywarek utrzymuje zmiękczacz wody w czystości oraz w odpowiednim stanie. Istotne jest ustawienie właściwego poziomu zmiękczania wody. Zapewnia to stosowanie odpowiedniej ilości soli do zmywarek i wody przez zmiękczacz wody.

8.2 Stosowanie soli, płynu nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabły-szczający i detergent do zmywarek. Inne produkty mogą uszkodzić urządzenie.
• Płyn nabłyszczający jest dozowany podczas ostatniej fazy płukania i zapobiega powstawaniu smug i plam na naczyniach podczas ich suszenia.
• Tabletki wieloskładnikowe zawierają detergent, płyn nabłyszczający oraz inne dodatki. Należy sprawdzić, czy te tabletki można stosować przy danej twardości wody. Należy zapoznać się z instrukcją na opakowaniu produktu.
• Tabletki z detergentem nie rozpuszczają się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osadzaniu się detergentu na naczyniach.

Nie używać większej ilości detergentu niż zalecana. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.

8.3 Ładowanie koszy

Przykłady załadunku koszy przedstawiono w dołączonej broszurze.

• W urządzeniu należy zmywać przedmioty, które są przystosowane do zmywania w zmywarkach.
• Nie wkładać do urządzenia elementów wykonanych z drewna, rogu, aluminium, cynołowiu i miedzi.
• Nie wkładać do urządzenia przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).
• Usunąć z naczyń resztki jedzenia.
• Aby ułatwić usuwanie pozostałości przypalonych potraw, należy zamoczyć naczynia w wodzie przed ich umieszczeniem w urządzeniu.
• Wklęsłe elementy (kubki, szklanki i miski) układać otworami w dół.
• Upewnić się, że naczynia i sztućce nie przylegają do siebie. Wymieszać łyżki z innymi sztućcami.
• Upewnić się, że szklanki nie stykają się ze sobą
• Małe elementy umieścić w koszu na sztućce.
• Lekkie elementy umieścić w koszu górnym. Upewnić się, że nie będą się one przemieszczać.
• Przed uruchomieniem programu upewnić się, że ramiona spryskujące mogą się swobodnie obracać.

8.4 Przed rozpoczęciem programu

Upewnić się, że:

• filtry są czyste i prawidłowo założone;
• ramiona spryskujące nie są zatkane;
• ułożenie naczyń i przyborów kuchennych w koszach jest prawidłowe;
• program jest odpowiedni dla danego rodzaju załadunku i stopnia zabrudzenia;
• zastosowano prawidłową ilość detergentu;
• w zmywarce znajduje się sól do zmywarek i płyn nabłyszczający (chyba że stosowane są wieloskładnikowe tabletki z detergentem);

- pokrywka zbiornika soli nie jest poluzowana.

9. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego.

Brudne filtry i zapchane ramiona spryskujące pogarszają efekt zmywania. Należy je regularnie sprawdzać i w razie potrzeby wyczyścić.

9.1 Czyszczenie filtrów

1. Obrócić filtr (A) przeciwnie do ruchu wska- zówek zegara i wyjąć.

2. Aby rozebrać filtr (A), należy rozdzielić części (A1) i (A2).

3. Wyjąć filtr (B).

4. Przepłukać filtry wodą.

5. Przed ponownymłożeniem filtra (B) należy upewnić się, że wewnątrz osadnika ani na jego krawędzi nie znajdują się resztki żywności lub inne zanieczyszczenia.

6. Sprawdzić, czy filtr (B) jest prawidłowo umieszczony pod 2 prowadnicami (C).

7. Złożyć filtr (A) i umieścić go z powrotem w filtrze (B). Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje.

Nieprawidłowe umiejscowienie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

9.2 Czyszczenie ramion spryskujących

Nie wolno wyjmować ramion spryskujących. Jeżeli otwory w ramionach spryskujących są za- tkane, zabrudzenia należy usunąć przy pomocy cienkiego i zaostrzonego przedmiotu.

9.3 Czyszczenie obudowy

Wyczyścić urządzenie za pomocą wilgotnej szmatki.

Stosować wyłącznie neutralne środki do czy- szczenia. Nie używać produktów ściernych, my- jek do szorowania ani rozpuszczalników.

9.4 Czyszczenie wnętrza

Częste korzystanie z krótkich programów może powodować osadzanie się tłuszczu i kamienia wewnątrz urządzenia.

Aby temu zapobiec, zaleca się korzystanie z długich programów co najmniej 2 razy w miesiącu.

10. ROZWIĄZYWANIE PROBLEMÓW

Zmywarka nie daje się uruchomić lub przestaje działać podczas zmywania.

Przed skontaktowaniem się z serwisem należy zapoznać się z poniższymi informacjami, które mogą być pomocne w rozwiązaniu problemu.

Przy niektórych usterkach na wyświetlaczu pojawia się kod alarmowy:

• ,10 - Urządzenie nie napełnia się woda.

• ,20 - Urządzenie nie odpompowuje wody.
• ,30 - Włączyło się zabezpieczenie przed za- laniem.

OSTRZEŻENIE!

Przed przystąpieniem do sprawdzenia należy wyłączyć urządzenie.

Problem Możliwe rozwiązanie
Urządzenie nie włącza się. Upewnić się, że wtyczka przewodu zasilającego jest włożona do gniazdka.
Upewnić się, że bezpiecznik w skrzynce bezpieczników jest sprawny.
Program nie uruchamia się. Upewnić się, że drzwi urządzenia są zamknięte.
Nacisnąć Start.
Jeśli wybrano opóźnienie rozpoczęcia programu, należy je anulować lub poczekać do końca odliczania czasu.
Urządzenie nie napełnia się wodą. Sprawdzić, czy zawór wody jest otwarty.
Upewnić się, że ciśnienie wody nie jest zbyt niskie.W tym celu należy skontaktować się z miejscowym zakładem wodociągowym.
Upewnić się, że zawór wody jest drożny.
Upewnić się, że filtr w wężu dopływowym jest drożny.
Upewnić się, że wąż dopływowy nie jest zagięty ani przygnieciony.
Urządzenie nie wypompowuje wody. Upewnić się, że syfon zlewozmywaka jest drożny.
Upewnić się, że wąż spustowy nie jest zagięty ani przygnieciony.
Włączyło się zabezpieczenie przed za-laniem.	Zamknąć zawór wody i skontaktować się z punktem serwisowym.

Po sprawdzeniu włączyć urządzenie. Program zostanie wznowiony od momentu jego przerwania.

W przypadku ponownego wystąpienia problemu należy skontaktować się z punktem serwisowym.

Jeśli na wyświetlaczu pojawią się inne kody alarmowe, należy skontaktować się z punktem serwisowym.

10.1 Efekty zmywania i suszenia są niezadowalające

Białawe smugi lub niebieskawy nalot na szklankach i naczyniach

• Zbyt duża dawka płynu nabłyszczającego. Obrócić pokrętło regulacji dozowania płynu nabłyszczającego, aby zmniejszyć dozowanie.
• Użyto zbyt dużo detergentu.

Plamy i ślady po odparowanych kroplach wody na szklankach i naczyniach.

• Zbyt mała dawka płynu nabłyszczającego. Obrócić pokrętło regulacji dozowania płynu nabłyszczającego, aby zwiększyć dozowanie.
• Przyczyną może być jakość detergentu.

Naczynia są mokre

• Program nie posiada fazy suszenia lub temperatura w fazie suszenia jest zbyt niska.
• Dozownik płynu nabłyszczającego jest pusty.
• Przyczyną może być jakość płynu nabłyszczającego.
• Przyczyną może być jakość wieloskładnikowych tabletek z detergentem. Należy wypróbować inną markę lub włączyć dozownik płynu nabłyszczającego i zastosować płyn nabłyszczający wraz z wieloskładnikowymi tabletkami z detergentem.

Patrz: „Porady i wskazówki”, gdzie omówiono inne możliwe przyczyny.

10.2 Włączanie dozownika płynu nabłyszczającego

1. Nacisnąć przycisk wł./wył., aby włączyć urządzenie. Należy upewnić się, że urządzenie

znajduje się w trybie ustawiania – patrz: „Ustawianie i uruchamianie programu”.

1. Nacisnąć jednocześnie i przytrzymać Delay i Start, aż zaczną migać wskaźniki programów

ECO, AUTO

1. Nacisnąć Option.

- Wyłączą się wskaźniki programów

• Wskaźnik programu kidney nadal migał.
• Na wyświetlaczu pojawi się aktualne ustawienie.

0d

Dozownik płynu nabłyszcza- jącego wyłączony

Id

Dozownik płynu nabłyszcza- jącego włączony

1. Nacisnąć Option, aby zmienić ustawienie.
2. Nacisnąć przycisk wł./wył., aby wyłączyć urządzenie i potwierdzić ustawienie.
3. Wyregulować dozowanie płynu nabłyszcza- jącego.
4. Napełnić dozownik płynu nabłyszczającego.

11. DANE TECHNICZNE

Wymiary Wysokość/szerokość/głębokość (mm)		596 / 850 / 610
Podłączenie do sieci elektrycznej	Patrz tabliczka znamionowa.
Napięcie 220-240 V
Częstotliwość 50 Hz
Ciśnienie doprowadzanej wody	Min./maks. (bar/MPa) (0.5 / 0.05 ) / (8 / 0.8 )
Dopływ wody1)	Zimna lub ciepła woda2)	maks. 60°C
Pojemność Liczba standardowych nakryć 12
Pobór mocy Tryb włączenia 0.10 W
	Tryb wyłączenia 0.10 W

1) Podłączyć wąż dopływowy do zaworu z gwintem 3/4".
2) Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecznych, elektrowni wiatrowych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

12. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem ✉ należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko

naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
