WS 1603 - Stacja Pogodowa ADE - Bezpłatna instrukcja obsługi

Typ produktu	Bezprzewodowa stacja pogodowa
Marka	ADE
Model	WS 1603
Zasilanie	Stacja bazowa: 2 baterie LR03 (AAA) 1,5 V lub zasilacz sieciowy 230 V~50 Hz, wyjście 4,5 V / 200 mA; Czujnik zewnętrzny: 2 baterie LR03 (AAA) 1,5 V
Wyświetlacz	Duży kolorowy ekran LED
Odbior czasu	DCF77 (automatyczny i ręczny)
Wyświetlanie godziny	Format 12 lub 24 godzin
Kalendarz	Wieczny z dniem, datą, miesiącem, dniem tygodnia (kilka języków)
Temperatura wewnętrzna	0 °C do 50 °C (32 °F do 122 °F)
Temperatura zewnętrzna	-20 °C do 60 °C (-4 °F do 140 °F)
Wilgotność wewnętrzna	20 % do 95 % RH
Prognoza pogody	Animowane symbole (słonecznie itp.) na 12-24 h, promień 30-50 km, dokładność ~75 %
Pamięć temperatur	Min i max dzienne (automatyczny reset o północy)
Alarm	Budzik z funkcją drzemki (regulowany czas)
Czujnik zewnętrzny	Bezprzewodowy, zasięg maks. 60 m (otwarty teren), częstotliwość 433,92 MHz
Podświetlenie ekranu	Stałe przy zasilaniu sieciowym, tymczasowe (5 s) przy bateriach
Czyszczenie	Lekko wilgotna ściereczka; odłączyć zasilacz sieciowy przed
Bezpieczeństwo	Baterie poza zasięgiem dzieci; nie zanurzać; używać wyłącznie dostarczonego zasilacza
Gwarancja	3 lata
Dołączone akcesoria	Stacja bazowa, czujnik zewnętrzny, zasilacz sieciowy, instrukcja obsługi, baterie (w zależności od kraju nie są dołączone)

Często zadawane pytania - WS 1603 ADE

Jak ustawić godzinę ręcznie?

Przytrzymaj przycisk MODE aż rok zacznie migać. Użyj ▲/▼ aby ustawić rok, naciśnij MODE aby potwierdzić. Powtórz dla miesiąca, dnia, formatu daty, języka, strefy czasowej, formatu 12/24 h, godzin i minut. Urządzenie automatycznie opuszcza tryb ustawień po 7 sekundach bezczynności.

Dlaczego czujnik zewnętrzny nie wyświetla danych?

Sprawdź, czy baterie w czujniku są prawidłowo zainstalowane i działają. Upewnij się, że odległość między czujnikiem a stacją bazową nie przekracza 60 m i nie ma przeszkód (żelbet, urządzenia elektroniczne). Można wymusić wyszukiwanie, naciskając przycisk ▼ z tyłu stacji bazowej.

Jak ustawić alarm?

Naciśnij raz ALARM aby wyświetlić godzinę alarmu. Przytrzymaj ALARM aż godziny zaczną migać. Użyj ▲/▼ aby ustawić godzinę, naciśnij ALARM aby przejść do minut, a następnie ustaw. Następnie ustaw czas drzemki (interwał między powtórzeniami). Naciśnij ALARM aby zapisać.

Jak włączyć lub wyłączyć alarm?

Krótko naciśnij przycisk ALARM aby włączyć lub wyłączyć funkcję. Symbol alarmu ▶ pojawia się, gdy jest włączony. Uwaga: jeśli symbol sygnału radiowego jest włączony, alarm nie może być włączony/wyłączony.

Co zrobić, gdy na ekranie pojawi się H.HH lub LL.L?

Te kody oznaczają, że zmierzona temperatura przekracza zakres pomiarowy: H.HH dla zbyt wysokiej wartości, LL.L dla zbyt niskiej. Dla czujnika wewnętrznego zakres wynosi 0-50 °C; dla czujnika zewnętrznego -20 do 60 °C. Przenieś czujnik do odpowiedniego otoczenia.

Jak zmienić jednostkę temperatury (°C/°F)?

Naciśnij przycisk ▼ z tyłu stacji bazowej, aby przełączać między °C a °F. Ten przycisk służy również do ręcznego przesyłania danych z czujnika zewnętrznego.

Jak wyczyścić temperatury minimalną i maksymalną?

Wartości min i max są automatycznie resetowane każdego dnia o północy. Nie jest możliwe ręczne czyszczenie. Możesz również wyjąć baterie, aby całkowicie zresetować stację.

Sygnał czasu DCF77 nie jest odbierany, co robić?

Sprawdź lokalizację: umieść stację bazową blisko okna, z dala od urządzeń elektronicznych. Uruchom ręczne wyszukiwanie, przytrzymując przycisk WAVE aż pojawi się symbol wieży radiowej. Odbiór jest lepszy w nocy. Jeśli sygnał nadal nie występuje, ustaw godzinę ręcznie.

Jak wyczyścić stację pogodową?

Odłącz zasilacz sieciowy, jeśli jest używany. Przetrzyj stację bazową i czujnik zewnętrzny lekko wilgotną ściereczką. Całkowicie wysusz przed ponownym podłączeniem. Nie używaj agresywnych ani ściernych środków. Nigdy nie zanurzaj urządzeń w wodzie.

Co zrobić w przypadku ogólnej awarii (nieczytelny ekran, nieprawidłowe wartości)?

Odłącz zasilacz sieciowy i wyjmij baterie ze stacji bazowej i czujnika zewnętrznego. Odczekaj kilka minut, a następnie włóż baterie i podłącz zasilacz. Stacja zresetuje się i wyszuka sygnał czasu. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem.

INSTRUKCJA OBSŁUGI WS 1603 ADE

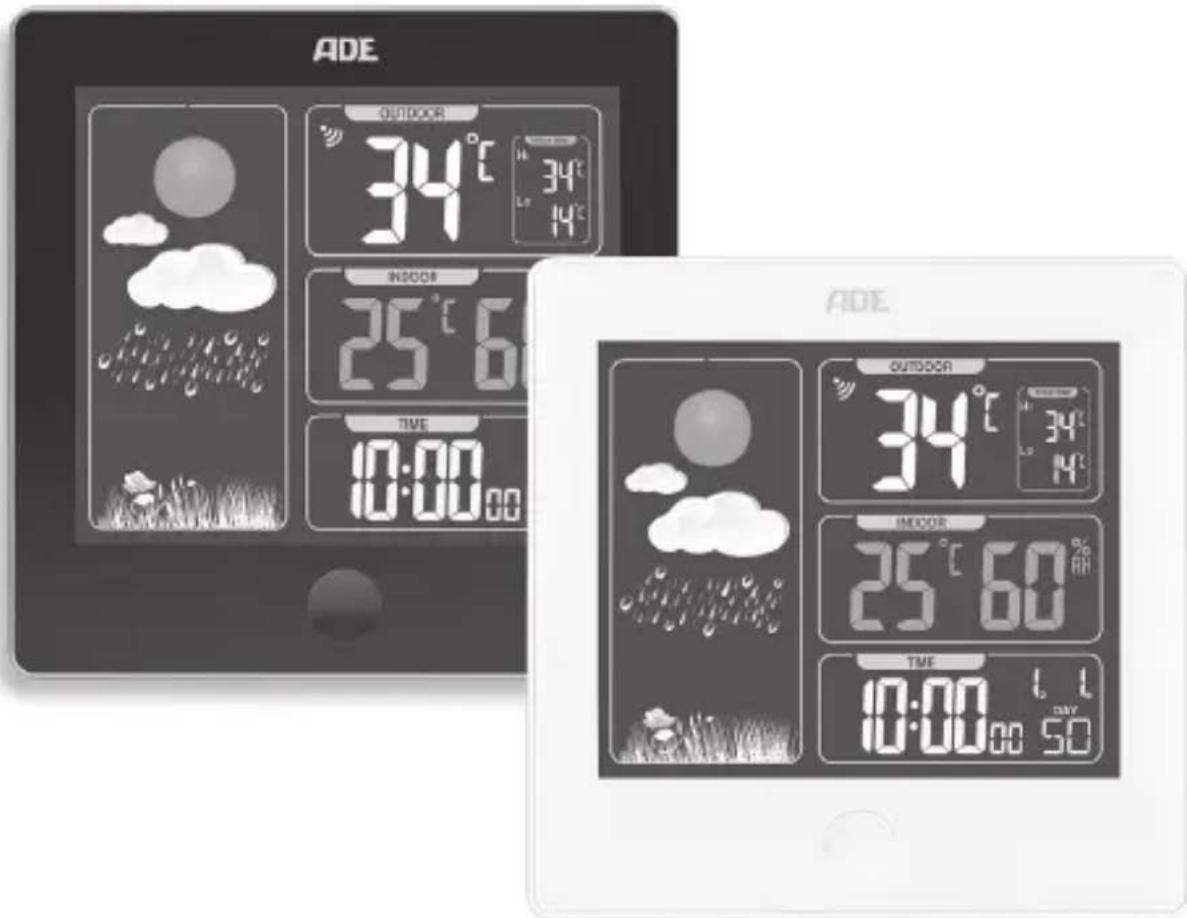

Weather Station with Wireless Outdoor Sensor | Estación meteorológica con sensor exterior inalámbrico | Station météo avec capteur extérieur sans fil | Stazione meteorologica con sensore esterno senza fili | Weerstation met draadloze buitensensor | Stacja pogodowa z bezprzewodowym czujnikiem zewnętrznym

ADE OUTDOOR 34°C 34°C 14°C INDOOR 25°C 6 TIME 10:00.00 ADE OUTDOOR 34°C 34°C 14°C INDOOR 25°C 60° RH TIME 10:00 L L 10:00.00 50

Bedienungsanleitung

WS 1602 | WS 1603

Gebruiksaanwijzing | Instrukcja obsługi

Wybrałeś wysokiej jakości produkt firmy ADE, który łączy inteligentne funkcje i wyjątkowy design. Dzięki tej stacji pogodowej zawsze będziesz mieć dostęp do kompleksowych informacji o pogodzie i temperaturze. Firma ADE ma wieloletnie doświadczenie w branży, co daje gwarancję najwyższych standardów technicznych i sprawdzonej jakości.

Życzymy owocnego i przyjemnego sprawdzania warunków atmosferycznych.

Zespół ADE

Skład

• Elementy stacji pogodowej:
  -Stacja bazowa
  -Zewnętrzny czujnik bezprzewodowy
• Baterie:
  -2 x LR03 (AAA)/1,5 V do stacji bazowej
  -2 x LR03 (AAA)/1,5 V do zewnętrznego czujnika bezprzewodowego
• Zasilacz stacji bazowej
• Instrukcja obsługi

Spis treści

Skład....194

Informacje ogólne....197

Przeznaczenie....198

Zasady bezpieczeństwa....198

Zestaw bezprzewodowej stacji pogodowej oferuje....203

Stacja bazowa....204

Przód....204

Tyl....205

Zewnętrzny czujnik bezprzewodowy......206

Przygotowanie 207

Czujnik zewnętrzny 207

Stacja bazowa....208

Sygnał ustawienia czasu 209

Informacje ogólne 209

Rozpoczęcie odbierania sygnału......210

Ręczne ustawianie czasu i daty......211

Ręczne rozpoczęcie odbierania sygnału......212

Umiejscowienie 213

Informacje ogólne 213

Wskaźniki wyświetlane na stacji bazowej ......216

Data i tydzień....216

Pogoda....217

Prognoza pogody 218

Alarm....218

Nastawianie budzika....218

Włączanie/wyłączanie budzika......219

Wyłączenie budzika......219

Podświetlenie wyświetlacza......220

Czyszczenie 220

Problem/Rozwiązanie....221

Dane techniczne....222

Deklaracja zgodności....223

Gwarancja 224

Utylizacja 224

O instrukcji

Instrukcja przedstawia, jak w sposób bezpieczny korzystać i konserwować stację pogodową. Zachowaj instrukcję obsługi w bezpiecznym miejscu, na wypadek, gdyby była przydatna w przyszłości. Jeśli przekażesz stację pogodową komuś innemu, dołącz do niej instrukcję. Niestosowanie się do zaleceń zawartych w instrukcji może prowadzić do obrażeń lub jej uszkodzenia.

Opis symboli

Symbol ten, w połączeniu z napisem NIEBEZPIECZEŃSTWO, ostrzega przed poważnym urazem.

Symbol ten, w połączeniu z napisem OSTRZEŻENIE, ostrzega przed lekkim lub średnim urazem.

Symbol ten, w połączeniu z napisem UWAGA, ostrzega przed możliwością uszkodzenia.

Ten symbol oznacza dodatkowe informacje i porady ogólne.

Przeznaczenie

• Stacja pogodowa, składająca się ze stacji bazowej i zewnętrznego czujnika bezprzewodowego wyświetla różne informacje o pogodzie (ciśnienie atmosferyczne, temperaturę, itp.) w najbliższej okolicy. Stacja pogodowa prognozuje pogodę na podstawie pomiarów warunków atmosferycznych.
• Stacja pogodowa wskazuje poza tym datę i godzinę, a dodatkowo posiada funkcję budzenia.
• Stacja pogodowa nie nadaje się do wykorzystania komercyjnego polegającego na tworzeniu prognoz pogody ani do dokonywania pomiarów meteorologicznych.

Zasady bezpieczeństwa

• Ze stacji mogą korzystać dzieci po ukończeniu ósmego roku życia oraz osoby o obniżonej sprawności fizycznej, sensorycznej lub psychicznej, lub nieposiadające doświadczenia i/lub wiedzy, o ile są pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i rozumieją potencjalne niebezpieczeństwa z jakimi może się to wiązać.
• Urządzenie i zasilacz należy trzymać w miejscu niedostępnym dla dzieci poniżej 8 roku życia.

- Dzieci nie mogą czyścić urządzenia i wykonywać czynności konserwacyjnych, o ile nie ukończyły 8 lat i nie są nadzorowane.

- Należy pilnować, aby dzieci nie bawiły się urządzeniem.

- Stacji pogodowej i zasilacza nie wolno zanurzać w wodzie lub innych cieczach. Grozi to porażeniem! Nie należy zatem umieszczać stacji bazowej w pobliżu źródeł wilgoci, na przykład umywalek.

- Należy korzystać wyłącznie z dołączonego zasilacza i wymienić go na zasilacz tego samego typu. Zasilacz można stosować jedynie w suchych pomieszczeniach i należy chronić go przed działaniem wilgoci.

Niebezpieczeństwo dla dzieci

- Połknięcie baterii może oznaczać zagrożenie życia. Dlatego stację pogodową, czujnik bezprzewodowy i baterie należy trzymać w miejscu niedostępnym dla małych dzieci. W razie połknięcia baterii należy niezwłocznie skorzystać z pomocy medycznej.

- Upewnij się, że dzieci nie mają dostępu do opakowania i małych części zawartych w zestawie. W razie połknięcia grozi to zadławieniem.

Ryzyko porażenia prądem (przy korzystaniu z zasilacza)

• Podłącz urządzenie do prawidłowo zainstalowanego kontaktu o napięciu odpowiadającemu napięciu podanemu w „Danych technicznych”.
• Upewnij się, że gniazdko jest łatwo dostępne, aby w razie potrzeby szybko odłączyć zasilacz.
• Nie należy używać stacji, jeśli zasilacz lub kabel zasilacza są uszkodzone.
• Nie zasłaniaj zasilacza zasłoną, gazetą itp. i upewnij się, że jest odpowiednio wietrzony. Zasilacz może się nagrzewać.
• Przed podłączeniem zasilacza całkowicie rozwiń jego kabel. Uważaj, aby przy tym nie uszkodzić kabla ostrymi rogami lub gorącymi przedmiotami.
• Wyciągnij kabel zasilający z gniazdka:

-przed czyszczeniem bezprzewodowej stacji pogodowej,

-jeśli w trakcie pracy występują zakłócenia, na czas burzy.

-Zawsze wyciągaj trzymając za wtyczkę, nie za kabel.

• Nie wprowadzaj zmian we wtyczce lub kablu. Naprawę przeprowadzać mogą jedynie specjalistyczne warsztaty, ponieważ nieprawidłowo naprawione urządzenia mogą stanowić zagrożenie.
• Nie wymieniaj kabla zasilającego. Uszkodzony kabel lub zasilacz należy zezłomować i zastąpić zasilaczem tego samego typu.

Ryzyko obrażeń

• Uwaga: Niewłaściwe użytkowanie baterii grozi wybuchem. Nie należy ponownie ładować baterii, regenerować ich innymi metodami, rozbierać, wrzucać do ognia ani powodować spięć.
• Unikaj kontaktu płynu znajdującego się w baterii ze skórą, oczami i błonami śluzowymi. W razie kontaktu z cieczą należy niezwłocznie przepłukać miejsce kontaktu czystą wodą i skontaktować się z lekarzem.

Uwaga na możliwość uszkodzenia

• Chron stację bazową i zewnętrzny czujnik przed kurzem, wstrząsami, ekstremalnymi temperaturami i światłem słonecznym.

• Chroń stację bazową przed wilgocią. Stację należy umieścić jedynie w suchym, zamkniętym pomieszczeniu.

• Czujnik bezprzewodowy jest zabezpieczony przed wilgocią, ale należy chronić go przed bezpośrednim działaniem cieczy, np. przed deszczem.

• Po wyczerpaniu baterii lub gdy urządzenie nie jest używane należy wyciągnąć baterie ze stacji bazowej i czujnika zewnętrznego. Dzięki temu unikniesz uszkodzeń, które mogą spowodować wyciek kwasu akumulatorowego.
• Nie narażaj baterii na działanie ekstremalnych warunków, np. przez przechowywanie ich na grzejniku lub nasłonecznionym miejscu. Zwiększa to ryzyko wycieku!
• W razie potrzeby, przed włożeniem wyczyść baterie oraz styki.
• Zawsze przy wymianie baterii w stacji bazowej lub czujniku zewnętrznym należy wymienić wszystkie baterie.
• Używaj wyłącznie baterii tego samego typu; nie używaj baterii innego rodzaju ani nie łącz nowych ze starymi.
• Nie wprowadzaj modyfikacji urządzenia. Naprawę mogą wykonywać wyłącznie specjalistyczne zakłady, pamiętaj o warunkach gwarancji.
• Pod żadnym pozorem nie używaj do czyszczenia stacji pogodowej materiałów szorstkich, ostrych czy ściernych. Możesz w ten sposób porysować powierzchnię.

Zestaw bezprzewodowej stacji pogodowej oferuje

Stację pogodową

• Duży, czytelny kolorowy wyświetlacz LED
• Dokładny czas dzięki odbiorowi sygnału DCF77 (możliwa ręczna regulacja czasu)
• Wyświetlanie czasu w formacie 12- lub 24-godzinnym
• Kalendarz z datą i godziną
• Temperature na zewnątrz i wewnątrz w °C/°F
• Wskaźnik wewnętrznej wilgotności powietrza w procentach
• Funkcja pamięci dla temperatury maks. i min.
• Animowane symbole prognozy pogody
• Działanie na baterię lub zasilanie sieciowe
• Alarm

Zewnętrzny czujnik bezprzewodowy

- Zasięg do 60 metrów (w terenie otwartym)

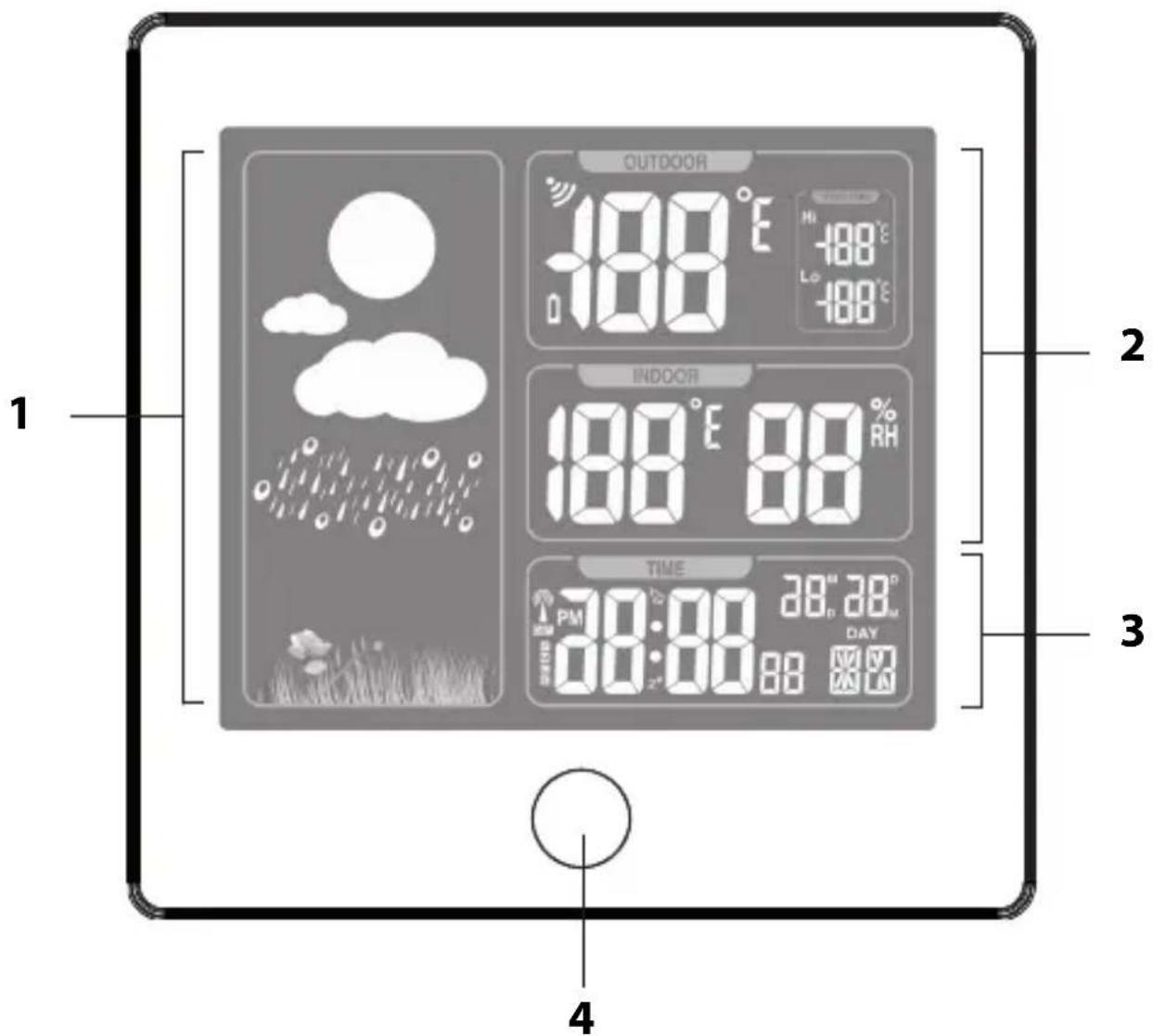

Przód

1 OUTDOOR 188°E 188°E 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88% RH PM 20:00 20:00 20:00 DAY 20:00 20:00 20:00 4

1 patrz: „Prognoza pogody“
2 patrz: „Pogoda“
3 patrz: „Data i tydzień”
4 Włączanie podświetlenia wyświetlacza / funkcja drzemki

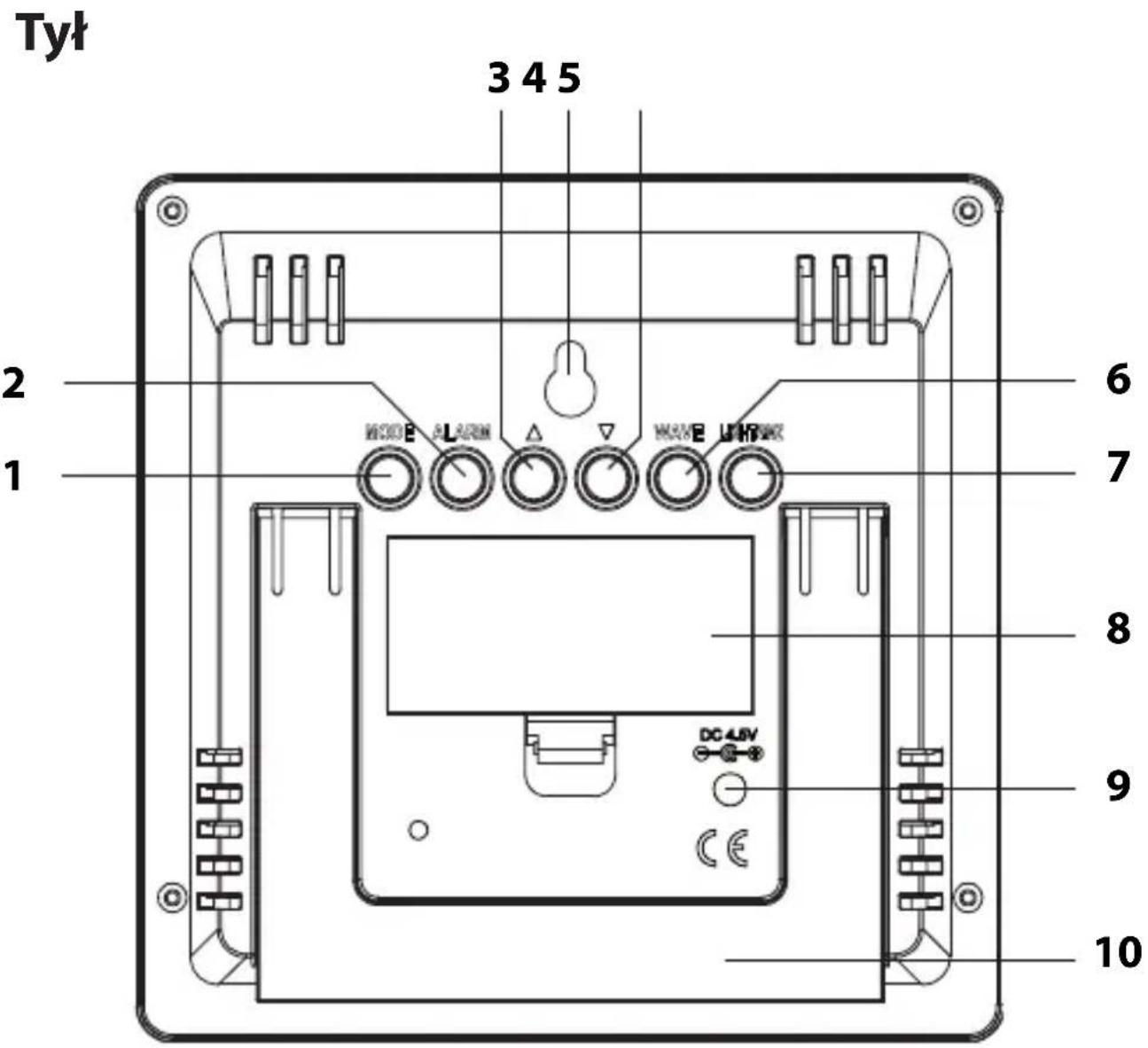

Tyl 3 4 5 2 1 MODE ALARM MODE UNR 6 7 8 9 10

1 • Włączanie trybu ustawień

• Zapisanie wprowadzonego ustawienia
• Wyświetlenie czasu budzenia

2 Aktywny alarm
3 Regulacja wartości (zwiększenie)
4 Zaczep do powieszenia

5 · Regulacja wartości (obniżenie)

• Zmiana jednostki temperatury
• Przekazywanie odczytów z czujnika bezprzewodowego

6 Ręczne włączenie/zawieszenie odbioru sygnału
7 Włączanie podświetlenia wyświetlacza / funkcja drzemki
8 Gniazdo baterii
9 Port zasilacza sieciowego
10 Rozkładana nóżka

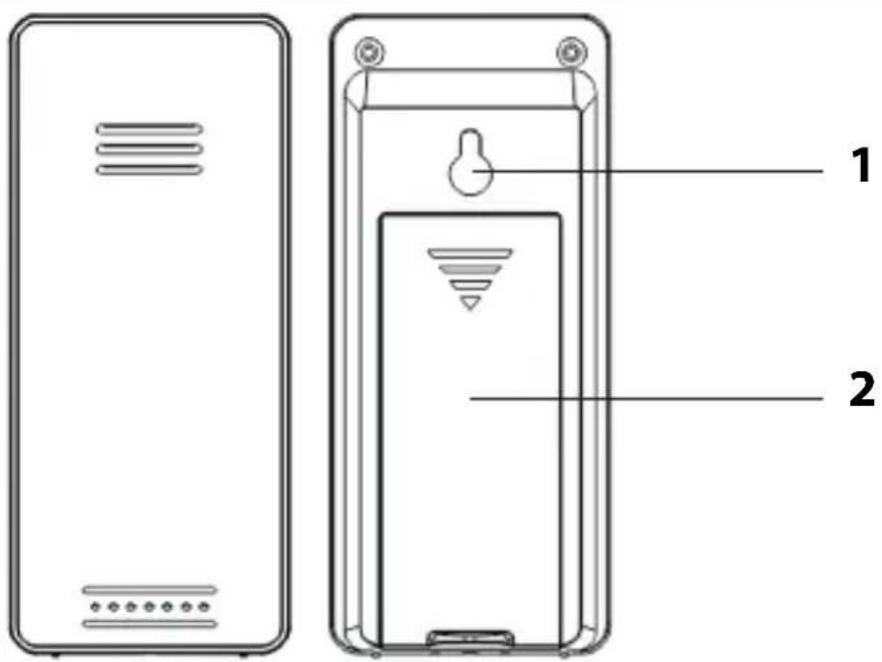

Zewnętrzny czujnik bezprzewodowy

1 Zaczep do powieszenia
2 Gniazdo baterii

- Postępuj zgodnie z poniższą kolejnością i zacznij od włożenia baterii do czujnika zewnętrznego. Tylko wtedy stacja bazowa może działać bez problemów.

- Nie używaj baterii, które można ponownie ładować, bo mają zbyt niskie napięcie (tylko 1,2 V, a nie 1,5 V). Wpływa to, między innymi, na dokładność pomiarów.

- W razie możliwości używaj baterii alkalicznych, zamiast węglowo-cynkowych. Baterie alkaliczne wytrzymują dłużej, zwłaszcza w niskich temperaturach na zewnątrz.

Czujnik zewnętrzny

1. Zdejmij osłonę gniazda baterii z tyłu czujnika zewnętrznego: w tym celu wciśnij nadrukowaną strzałkę. Zsuń osłonę gniazda baterii w kierunku wskazanym przez strzałkę, od czujnika zewnętrznego.
2. Włóż 2 baterie typu LR03 (AAA)/1,5 V zgodnie z ilustracją na spodzie gniazda baterii. Dopilnuj właściwej biegunowości baterii (+/-).
3. Wsuń osłonę gniazda baterii czujnika zewnętrznego z powrotem na miejsce.

Stacja bazowa

Bezprzewodowa stacja pogodowa może być zasilana bateriami lub z sieci.

Jeśli bezprzewodowa stacja pogodowa jest podłączona do sieci elektrycznej, działa na zasilaniu sieciowym, nawet jeśli wewnątrz znajdują się baterie. Zużyte bateria należy usunąć z gniazda baterii, ponieważ może nastąpić z nich wyciek.

UWAGA na możliwość uszkodzenia

- Do zasilania z sieci energetycznej używaj wyłącznie zasilacza dołączonego do stacji pogodowej.

Aktualny tryb

1. Wsadź wtyczkę dołączonego zasilacza do gniazda przyłączeniowego stacji bazowej.
2. Podłącz zasilacz do prawidłowo zainstalowanego gniazda o napięciu odpowiadającemu napięciu podanemu w „Danych technicznych”.
3. Odczekaj ok. 30 minut. Stacja bazowa potrzebuje tyle czasu na zebranie informacji o pogodzie i otrzymanie informacji od nadajnika synchronizującego czas.

Działanie na bateriach

1. Wciśnij zamknięcie do góry i zdejmij osłonę gniazda baterii.
2. Włóż 2 baterie typu LR03 (AAA) / 1,5 V zgodnie z ilustracją na spodzie gniazda baterii. Dopilnuj właściwej biegunowości baterii (+/-).

3. Wsuń osłonę gniazda baterii na miejsce i zatrzaśnij.

4. Odczekaj ok. 30 minut. Stacja bazowa potrzebuje tyle czasu na zebranie informacji o pogodzie i otrzymanie informacji od nadajnika synchronizującego czas.

Sygnał ustawienia czasu

Informacje ogólne

Zegar synchronizowany drogą radiową jest zintegrowany ze stacją pogodową i otrzymuje sygnał z nadajnika radiowego DCF77. Nadaje on dokładny oficjalny czas obowiązujący na terenie Republiki Federalnej Niemiec na falach długich, na częstotliwości 77,5 kHz.

Nadajnik znajduje się w Mainflingen niedaleko Frankfurtu nad Menem, jego zasięg to do 2000 km, dostarcza sygnał do większości zegarów w Europie Zachodniej.

Kiedy stacja bazowa zostanie podłączona do źródła prądu (baterie lub zasilanie sieciowe), włączy się tryb pobierania i będzie szukać sygnału z nadajnika DCF77. Jeśli sygnał został odebrany z odpowiednią siłą przez antenę ferrytową wbudowaną w zegar kontrolowany drogą radiową, na wyświetlaczu pojawi się data i godzina.

Stacja bazowa włącza się wielokrotnie w ciągu dnia i synchronizuje czas z sygnałem radiowym z nadajnika DCF77. Jeśli sygnał nie dociera, np. w czasie burzy, urządzenie wciąż działa dokładnie i włącza tryb odbierania w czasie następnej zaplanowanej synchronizacji.

Rozpoczęcie odbierania sygnału

Po doprowadzeniu zasilania elektrycznego do stacji bazowej, przez krótki moment zapalą się wszystkie wskaźniki na wyświetlaczu. Ponadto wyświetlacz świeci przez chwilę i wydaje sygnał dźwiękowy.

Następnie urządzenie przełącza się na tryb odbierania, a liczba fal radiowych wskazuje jakość odbioru: Im więcej fal radiowych na wyświetlaczu, tym lepszy odbiór.

Od razu po otrzymaniu sygnału o odpowiedniej sile na wyświetlaczu pojawi się odpowiednia data i symbol nadajnika radiowego. Może to potrwać kilka minut.

Od tej pory stacja pogodowa każdej nocy będzie automatycznie przełączać się w tryb odbierania. W trakcie odbierania porównywany jest czas wyświetlany z czasem otrzymywanym od nadajnika, w razie potrzeby dokonywana jest korekta.

Jeśli nie otrzymano wystarczająco silnego sygnału, stacja bazowa po kilku minutach anuluje proces pobierania i znika symbol nadajnika radiowego. Proces pobierania zostanie ponownie uruchomiony później.

• W takim wypadku czas płynie normalnie (zaczyna od „00:00”).
• Najpierw upewnij się, że stacja bazowa znajduje się w odpowiednim miejscu, patrz: „Umiejscowienie”.
• Możesz ręcznie zainicjować proces pobierania, patrz: „Ręczne inicjowanie pobierania”, lub
• zaczekać, aż później stacja bazowa automatycznie przełączy się w tryb pobierania. Generalnie odbiór jest lepszy w nocy.

- Jeśli w twojej lokalizacji nie ma zasięgu, możesz usta- wić czas i datę ręcznie, więcej informacji znajdziesz w następnym rozdziale.

Ręczne ustawianie czasu i daty

Jeśli między dwoma wciśnięciami przycisku minie więcej niż ok. 7 sekund, nastąpi automatyczne zakończenie procesu wprowadzania ustawień i trzeba będzie przeprowadzić go ponownie.

1. Należy przytrzymać wciśnięty przycisk MODE, aż na wyświetlaczu zacznie migać wskaźnik roku.
2. Przyciskami ▲ należy ustawić ▼ aktualny rok.
3. Zapisz ustawienia wciskając przycisk MODE. Na wyświetlaczu będzie migał miesiąc.
4. Ustaw ją tak samo, jak poprzednią.
5. Każdorazowo ustawienia zapisuje się wciskając przycisk MODE.
6. Wybierz preferowaną wartość przyciskami ▲ lub ▼
7. Ustaw:

-Dzień
-Format daty
- Język (tylko do wyświetlania dni tygodnia)
-Strefę czasową (dla większości krajów w Europie 00 jest właściwym ustawieniem strefy czasowej).
- Format czasu („12“ lub „24“)
-Godzinę
-Minute

1. Aby zakończyć wprowadzenie ustawień, wciśnij przycisk MODE.

Ręczne rozpoczęcie odbierania sygnału

Ikona sygnału radiowego po lewej stronie nie jest wyświetlana, informacje z nadajnika radiowego nie są już odbierane. Mimo to zegar chodzi punktualnie.

-Wciśnij i przytrzymaj przycisk WAVE do momentu, aż ponownie pojawi się ikona sygnału radiowego. W ten sposób ręcznie włącza się odbieranie sygnału radiowego.

Zwróć uwagę na następujące aspekty:

• Jeśli nie udało się odebrać sygnału, symbol odbierania znika po kilku minutach i czas na wyświetlaczu płynie dalej.
• Po udanym odebraniu sygnału sterowany radiowo zegar zsynchronizuje się z czasem nadawanym przez nadajnik. Jeśli już przeprowadzono ręczne ustawienie daty i czasu, zostanie ono automatycznie skorygowane.

Umiejscowienie

UWAGA na możliwość uszkodzenia

• Chron stację bazową i bezprzewodowy czujnik przed kurzem, wstrząsami, ekstremalnymi temperaturami i światłem słonecznym.
• Chroń stację bazową przed wilgocią. Stację należy umieścić jedynie w suchym, zamkniętym pomieszczeniu. Czujnik bezprzewodowy jest zabezpieczony przed wilgocią, ale należy chronić go przed bezpośrednim działaniem cieczy, np. przed deszczem.

Informacje ogólne

Stacja bazowa i czujnik zewnętrzny komunikują się drogą radiową. Dlatego umiejscowienie ma kluczowe znaczenie dla łączności bezprzewodowej.

Zwróć uwagę na następujące aspekty:

• Maksymalna odległość między stacją bazową a czujnikiem zewnętrznym wynosi 60 metrów. Zasięg ten sprawdza się tylko kiedy urządzenia „widzą się”.
• Wzmocnione materiały budowlane, takie jak beton zbrojony, osłabiają lub całkowicie blokują sygnał między stacją bazową a zewnętrznym czujnikiem.
• Urządzenia takie jak telewizory, telefony bezprzewodowe, komputery czy świetlówki również mogą zakłócać sygnał.

• Nie stawiaj stacji bazowej ani czujnika zewnętrznego bezpośrednio na podłodze. Ogranicza to jego zasięg.

• Zimą, przy niskich temperaturach, wydajność baterii zewnętrznego czujnika może ulec znacznemu obniżeniu. Zmniejsza to zasięg nadajnika.

• W zależności od lokalizacji, czasem może zdarzyć się, że stacja bazowa będzie odbierała sygnały z innego nadajnika radiowego synchronizującego czas lub będzie odbierała na przemian sygnał z dwóch nadajników. To nie jest wada urządzenia. W takim wypadku należy przestawić stację bazową w inne miejsce.

Odnośnie przekazywania sygnału między radiowym nadajnikiem czasu a stacją bazową, pamiętaj o tym, aby:

• Zachować odpowiednią odległość od telewizorów, komputerów i monitorów. Ponadto w pobliżu stacji pogodowej nie powinny znajdować się stacje bazowe telefonów bezprzewodowych.
• Generalnie odbiór jest lepszy w nocy. Jeśli zegar nie złapał sygnału w ciągu dnia, może otrzymać go w nocy, od razu z pełną siłą.
• Warunki pogodowe, np. burze, mogą mieć wpływ na odbiór.
• Możliwe są tymczasowe przerwy w działaniu nadajnika, np. na czas prac konserwacyjnych.

Stacja bazowa

–Ustawić stację bazową możliwie jak najbliżej okna. Tutaj odbiór będzie najlepszy.

Czujnik zewnętrzny

NIEBEZPIECZEŃSTWO poważnych urazów -W ścianie na której montowane jest urządzenie nie mogą znajdować się przewody elektryczne, rury gazowe i z wodą. W przeciwnym razie w trakcie wiercenia istnieje ryzyko porażenia prądem!

Bezprzewodowy czujnik zewnętrzny posiada z tyłu zaczep do powieszenia.

-Umieść lub zawieś zewnętrzny czujnik w miejscu osłoniętym od bezpośredniego działania czynników atmosferycznych (deszczu, słońca, wiatru itp.). Przykładowe dobre lokalizacje: pod zadaszeniem, pod wiatą.

Wskaźniki wyświetlane na stacji bazowej

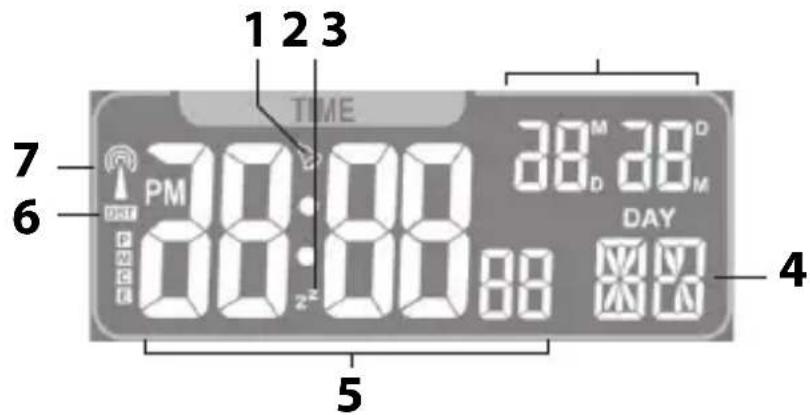

Data i tydzień

1 2 3 TIME 7 PM 27 6 27 88 38M 38D 28D 28M DAY 4 5

1 Budzik jest włączony, patrz: „Budzik”
2 Funkcja drzemki jest aktywna, patrz „budzenie”
3 Dzień/miesiąc lub miesiąc/dzień
4 Aktualny dzień tygodnia
5 Godzina w formacie 12- lub 24-godzinnym

• Na wskaźniku czasu w formacie 12-godzinnym czas po południu jest oznaczany jako „PM”.
• Po krótkim naciśnięciu przycisku MODE można zamiast tego wyświetlić również ustawiony czas budzenia.

7 Symbol odbioru z nadajnika sygnału czasowego

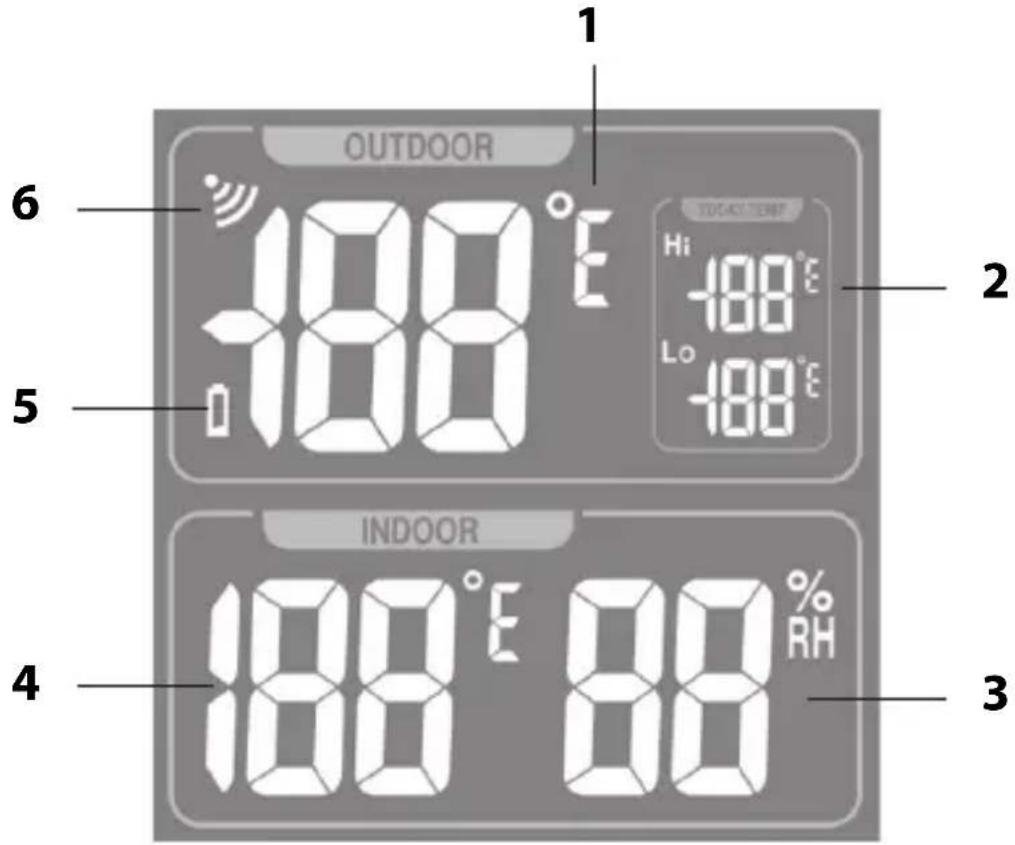

Pogoda

OUTDOOR 1 6 -100°E 2 5 -100°E INDOOR 4 -100°E 80% RH 3

Informacje wyświetlane w częściach NA ZEWNĄTRZ i WEWNĄTRZ są bardzo zbliżone.

1 Jednostka temperatury (°C lub °F)
2 Najwyższa (Hi) i najniższa (Lo) wartość temperatury zanotowana danego dnia (codziennie o północy wartości są zerowane).
3 Wilgotność, w procentach
4 Temperatura w stopniach Celsjusza lub Fahrenheit
5 Symbol wymiany baterii czujnika zewnętrznego
6 Symbol odbioru radiowego czujnika zewnętrznego

Prognoza pogody

Przez ok. 12 pierwszych godzin od uruchomienia informacje nie mogą być wykorzystywane do prognozowania pogody, ponieważ stacja potrzebuje tyle czasu do przeanalizowania danych pogodowych. Prognoza pogody tworzona jest na podstawie zebranych informacji o pogodzie i zmianach ciśnienia atmosferycznego. Prognoza obejmuje obszar w promieniu około 30-50 kilometrów wokół stacji pogodowej na czas od 12 do 24 godzin. Dokładność prognozy pogody wynosi ok. 75 %.

słonecznie lekkie zachmurzenie zachmurzenie opady deszczu

Alarm

Nastawianie budzika

1. Naciśnij przycisk ALARM.
   Na wyświetlaczu pojawi się symbol budzika.
2. Przytrzymaj przez kilka sekund wciśnięty przycisk ALARM, aż cyfra obok „Hi” zacznie migać.

3. Ustaw godzinę, o której budzik ma zadzwonić za pomocą przycisków ▲ i ▼

4. Naciśnij przycisk ALARM.
   Na wyświetlaczu zacznie migać minuta godziny, w której budzik ma zadzwonić.

5. Ustaw minutę, o której budzik ma zadzwonić za
   pomocą przycisków ▲ i ▼
6. Przyciskami ▲ lub ▼ należy ustawić żądany czas
   drzemki (pauza między dwoma alarmami).
7. Aby zapisać ustawienia, naciśnij ALARM.

Jeżeli świeci symbol sygnału radiowego, nie można włączać i wyłączać funkcji budzenia.

Włączanie/wyłączanie budzika

-Budzik włącza się i wyłącza przyciskiem ALARM. Kiedy wyświetlany jest symbol budzika, funkcja jest aktywna.

Wyłączenie budzika

O ustalonej porze budzik zacznie dzwonić, a dźwięk z czasem będzie coraz głośniejszy.

Dezaktywacja budzika

-Należy nacisnąć dowolny przycisk stacji bazowej (oprócz przycisków oświetlenia wyświetlacza i funkcji drzemki), aby zakończyć alarm.

Automatyczne wyłączanie

Jeśli nie naciśniesz żadnego przycisku, budzik automatycznie przestanie dzwonić po upływie 1 minuta. Po 24 godzinach znów zadzwoni.

Funkcja drzemki

-Nacisnąć okrągły przycisk z przodu lub przycisk LIGHT/SNZ, kiedy rozlegnie się sygnał budzenia.

Sygnał budzenia cichnie po ustawionym czasie drzemki. Po tym czasie urządzenie włączy się i budzik znów zacznie dzwonić. Drzemkę można powtarzać wielokrotnie.

Jeśli funkcja drzemki jest aktywna, na wyświetlaczu pojawia się „Z”.

Podświetlenie wyświetlacza

Działanie na bateriach

-Nacisnąć okrągły przycisk z przodu lub przycisk LIGHT/SNZ, aby włączyć oświetlenie wyświetlacza na ok. 5 sekund.

Zasilanie z sieci

Jeśli zasilasz stację bazową zasilaczem podłączonym do sieci elektrycznej, wyświetlacz jest podświetlony cały czas.

Czyszczenie

1. Kiedy stacja zasilana jest z sieci: Odłącz wtyczkę zasilacza od stacji bazowej.
2. W razie potrzeby przetrzyj stację bazową i czujnik zewnętrzny wilgotną ściereczką.
3. Wysusz urządzenie przed ponownym podłączeniem do sieci.

Problem/Rozwiązanie

Problem Możliwa przyczyna
Nie można odebrać sygnału synchronizacji czasu DCF77.	▪ Sprawdź umiejscowie-nie.▪ W razie potrzeby, uruchom pobieranie ręcznie.▪ Ustaw czas ręcznie.
Temperatura wskazywana przez czujnik wydaje się zbyt wysoka.	▪ Sprawdź, czy czujnik nie znajduje się w nasło-necznionym miejscu.
Wyświetlacz pokazuje H.HH lub LL.L zamiast wartości temperatury i wilgotności.	▪ Wartości przekraczają skalę pomiarów.
Wskaźnik jest nieczytelny, funkcja jest niejasna, albo wartości są w oczywisty sposób nieprawdziwe.	▪ Odłączyć stację bazową na kilka chwil od zasi-lania.
Sygnał z czujnika bezprzewodowego nie dociera do stacji bazowej.	▪ Upewnij się, że w pobliżu czujnika bez-przewodowego i stacji bazowej nie ma źródeł zakłóceń elektrycznych.▪ Sprawdź baterie w czujniku.▪ Przenieś stację bazową bliżej czujnika, lub vice versa.
Różnica w czasie wynosi dokładnie jedną, dwie, trzy itp. godziny.	▪ Prawdopodobnie wpro-wadzono niewłaściwą strefę czasową.

Dane techniczne

Stacja bazowa

Model: Stacja pogodowa WS 1602

(biały), WS 1603 (czarny)

Napięcie: 4,5 V

- Wilgotność: 20% - 95%

Zewnętrzny czujnik bezprzewodowy

Częstotliwość: 433,92 MHz

Zasięg: ok. 60 metrów (w otwartym terenie)

Zasilacz sieciowy

Napięcie: 230 V \~ 50Hz

Wyjście: 4,5 V

= / 200 ~mA

Klasa ochrony:

|| E

22089 Hamburg, Niemcy

Nasze produkty są nieustannie rozwijane i ulepszane.

Dlatego w każdej chwili możemy wprowadzić zmiany w projekcie i techniczne.

Deklaracja zgodności

Bezprzewodowa stacja pogodowa została

wyprodukowana zgodnie ze zharmonizowanymi normami

Europejskimi. Jest zgodna z poniższymi dyrektywami WE:

• Dyrektywa 2004/108/WE - kompatybilność elektromagnetyczna
• Dyrektywa RoHS 2011/65/WE

w obecnie obowiązujących formach.

Deklaracje przestaje obowiązywać, jeśli stacja pogodowa zostanie zmodyfikowana bez naszej zgody.

Hamburg, marzec 2016

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

22089 Hamburg, Niemcy

C€

Gwarancja

Drogi Kliencie, firma Waagen-Schmitt GmbH udziela trzyletniej gwarancji od dnia zakupu na bezpłatne usunięcie usterek, przez naprawę lub wymianę, wynikających z wad materiałowych lub produkcyjnych.

W razie wystąpienia z roszczeniem gwarancyjnym, proszę zwrócić stację pogodową sprzedawcy wraz z dowodem zakupu (z opisem powodu roszczenia).

Utylizacja

Utylizacja opakowania

Opakowanie należy zutylizować razem z podobnymi materiałami. Karton należy wyrzucić do makulatury, a folie do materiałów podlegających recyklingowi.

Utylizacja produktu

Pozbędź się produktu zgodnie z przepisami obowiązującymi w twoim kraju.

Nie wolno wyrzucić urządzenia do śmieci.

Po zakończeniu żywotności stacji pogodowej należy zutylizować ją w odpowiedni sposób. Dzięki temu cenne materiały znajdujące się w urządzeniu zostaną poddane recyklingowi i nie przyczynią się do zanieczyszczenia środowiska. Oddaj stare urządzenie w punkcie zbiórki odpadów elektronicznych lub w punkcie zajmującym się recyklingiem.

Więcej informacji uzyskasz od lokalnej firmy zajmującej się gospodarowaniem odpadami lub lokalnej administracji.

Baterii przeznaczonych do recyklingu lub utylizacji nie wolno wyrzucać do śmieci.

Wszystkie baterie należy przekazać do punktu zbiórki znajdującego się w okolicy lub do sprzedawcy. Wtedy można poddać je utylizacji przyjaznej dla środowiska.
