Produkttyp	Funkwetterstation
Marke	ADE
Modell	WS 1603
Stromversorgung	Basisstation: 2 x LR03 (AAA) 1,5 V oder Netzadapter 230 V~50 Hz, Ausgang 4,5 V / 200 mA; Außensensor: 2 x LR03 (AAA) 1,5 V
Display	Großes LED-Farbdisplay
Zeitempfang	DCF77 (automatisch und manuell)
Zeitanzeige	12- oder 24-Stunden-Format
Kalender	Ewiger Kalender mit Tag, Datum, Monat, Wochentag (mehrere Sprachen)
Innentemperatur	0 °C bis 50 °C (32 °F bis 122 °F)
Außentemperatur	-20 °C bis 60 °C (-4 °F bis 140 °F)
Innenluftfeuchtigkeit	20 % bis 95 % RF
Wettervorhersage	Animierte Symbole (sonnig usw.) für 12 bis 24 h, Radius 30-50 km, Genauigkeit ~75 %
Temperaturspeicher	Tägliche Min- und Max-Werte (automatischer Reset um Mitternacht)
Alarm	Wecker mit Schlummerfunktion (einstellbare Dauer)
Außensensor	Kabellos, Reichweite max. 60 m (freies Gelände), Frequenz 433,92 MHz
Displaybeleuchtung	Dauerhaft am Netz, temporär (5 s) im Batteriebetrieb
Reinigung	Leicht feuchtes Tuch; vorher Netzadapter abziehen
Sicherheit	Batterien außerhalb der Reichweite von Kindern aufbewahren; nicht eintauchen; nur den mitgelieferten Adapter verwenden
Garantie	3 Jahre
Inklusive Zubehör	Basisstation, Außensensor, Netzadapter, Bedienungsanleitung, Batterien (länderspezifisch nicht im Lieferumfang)

Häufig gestellte Fragen - WS 1603 ADE

Wie stelle ich die Uhr manuell ein?

Halten Sie die MODE-Taste gedrückt, bis das Jahr blinkt. Verwenden Sie ▲/▼, um das Jahr einzustellen, drücken Sie MODE zur Bestätigung. Wiederholen Sie dies für Monat, Tag, Datumsformat, Sprache, Zeitzone, 12/24-Stunden-Format, Stunden und Minuten. Das Gerät verlässt den Einstellmodus automatisch nach 7 Sekunden Inaktivität.

Warum zeigt der Außensensor keine Daten an?

Überprüfen Sie, ob die Batterien des Sensors korrekt eingelegt und funktionsfähig sind. Stellen Sie sicher, dass der Abstand zwischen Sensor und Basisstation 60 m nicht überschreitet und keine Hindernisse (Stahlbeton, elektronische Geräte) vorhanden sind. Sie können eine Suche erzwingen, indem Sie die ▼-Taste auf der Rückseite der Basisstation drücken.

Wie stelle ich den Alarm ein?

Drücken Sie einmal ALARM, um die Weckzeit anzuzeigen. Halten Sie ALARM gedrückt, bis die Stunden blinken. Verwenden Sie ▲/▼, um die Stunde einzustellen, drücken Sie ALARM, um zu den Minuten zu wechseln, und stellen Sie diese ein. Stellen Sie dann die Schlummer-Dauer (Intervall zwischen Wiederholungen) ein. Drücken Sie ALARM zum Speichern.

Wie aktiviere oder deaktiviere ich den Alarm?

Drücken Sie kurz die ALARM-Taste, um die Funktion zu aktivieren oder zu deaktivieren. Das Alarmsymbol ▶ erscheint, wenn sie aktiviert ist. Hinweis: Wenn das Funksignal-Symbol leuchtet, kann der Alarm nicht aktiviert/deaktiviert werden.

Was tun, wenn das Display H.HH oder LL.L anzeigt?

Diese Codes zeigen an, dass die gemessene Temperatur außerhalb des Messbereichs liegt: H.HH für einen zu hohen Wert, LL.L für einen zu niedrigen Wert. Für den Innensensor beträgt der Bereich 0-50 °C, für den Außensensor -20 bis 60 °C. Platzieren Sie den Sensor in einer geeigneten Umgebung.

Wie ändere ich die Temperatureinheit (°C/°F)?

Drücken Sie die ▼-Taste auf der Rückseite der Basisstation, um zwischen °C und °F zu wechseln. Diese Taste dient auch zum manuellen Senden der Daten des Außensensors.

Wie lösche ich die Minimal- und Maximaltemperaturen?

Die Min- und Max-Werte werden jeden Tag um Mitternacht automatisch zurückgesetzt. Ein manuelles Löschen ist nicht möglich. Sie können auch die Batterien entnehmen, um die Station vollständig zurückzusetzen.

Das DCF77-Zeitsignal wird nicht empfangen, was tun?

Überprüfen Sie den Standort: Stellen Sie die Basisstation in der Nähe eines Fensters auf, fern von elektronischen Geräten. Starten Sie eine manuelle Suche, indem Sie die WAVE-Taste gedrückt halten, bis das Funkturmsymbol erscheint. Der Empfang ist nachts besser. Bleibt das Signal aus, stellen Sie die Uhr manuell ein.

Wie reinige ich die Wetterstation?

Ziehen Sie den Netzadapter, falls verwendet. Wischen Sie die Basisstation und den Außensensor mit einem leicht feuchten Tuch ab. Trocknen Sie vollständig, bevor Sie sie wieder anschließen. Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel. Tauchen Sie die Geräte niemals in Wasser.

Was tun bei allgemeiner Fehlfunktion (Display unlesbar, abweichende Werte)?

Ziehen Sie den Netzadapter und entfernen Sie die Batterien aus Basisstation und Außensensor. Warten Sie einige Minuten, setzen Sie dann die Batterien wieder ein und schließen Sie den Adapter wieder an. Die Station wird zurückgesetzt und sucht das Zeitsignal. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG WS 1603 ADE

Wetterstation mit Funk-Außensor

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Mit dieser Wetterstation haben Sie unterschiedlichste Wetter- und Temperaturdaten immer im Blick. Die langjährige Erfahrung der Marke ADE stellt eine technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ihnen viel Freude und Erfolg beim Überwachen und Einsehen der Wetterdaten.

Ihr ADE Team

Lieferumfang

• Wetterstation bestehen aus:
  -Basisstation
  -Funk-Außensor
• Batterien:
  -2 x LR03 (AAA) / 1,5 V für Basisstation
  -2 x LR03 (AAA) / 1,5 V für Funk-Außensor
• Netzadapter für Basisstation
• Bedienungsanleitung

Inhaltsverzeichnis

Lieferumfang 2

Allgemeines....5

Bestimmungsgemäßer Gebrauch......6

Sicherheit ....6

Das bietet die Funkwetterstation....11

Basistation....12

Frontansicht 12

Rückansicht 13

Funk-Außensor.... 14

Inbetriebnahme.... 15

Außensor.... 15

Basisstation.... 16

Über das Zeitsignal....17

Allgemein....17

Funkempfang starten.... 18

Uhrzeit und Datum manuell einstellen....19

Funkempfang manuell starten 20

Standort wählen....21

Allgemein....21

Display-Anzeige der Basistation 24
Datums- und Wochenanzeige.... 24
Wetterdaten 25
Wettervorhersage....26
Wecken....26
Display-Beleuchtung 28
Reinigen 28
Störung / Abhilfe 29
Technischen Daten 30
Konformitätserklärung 31
Garantie 32
Entsorgen 32

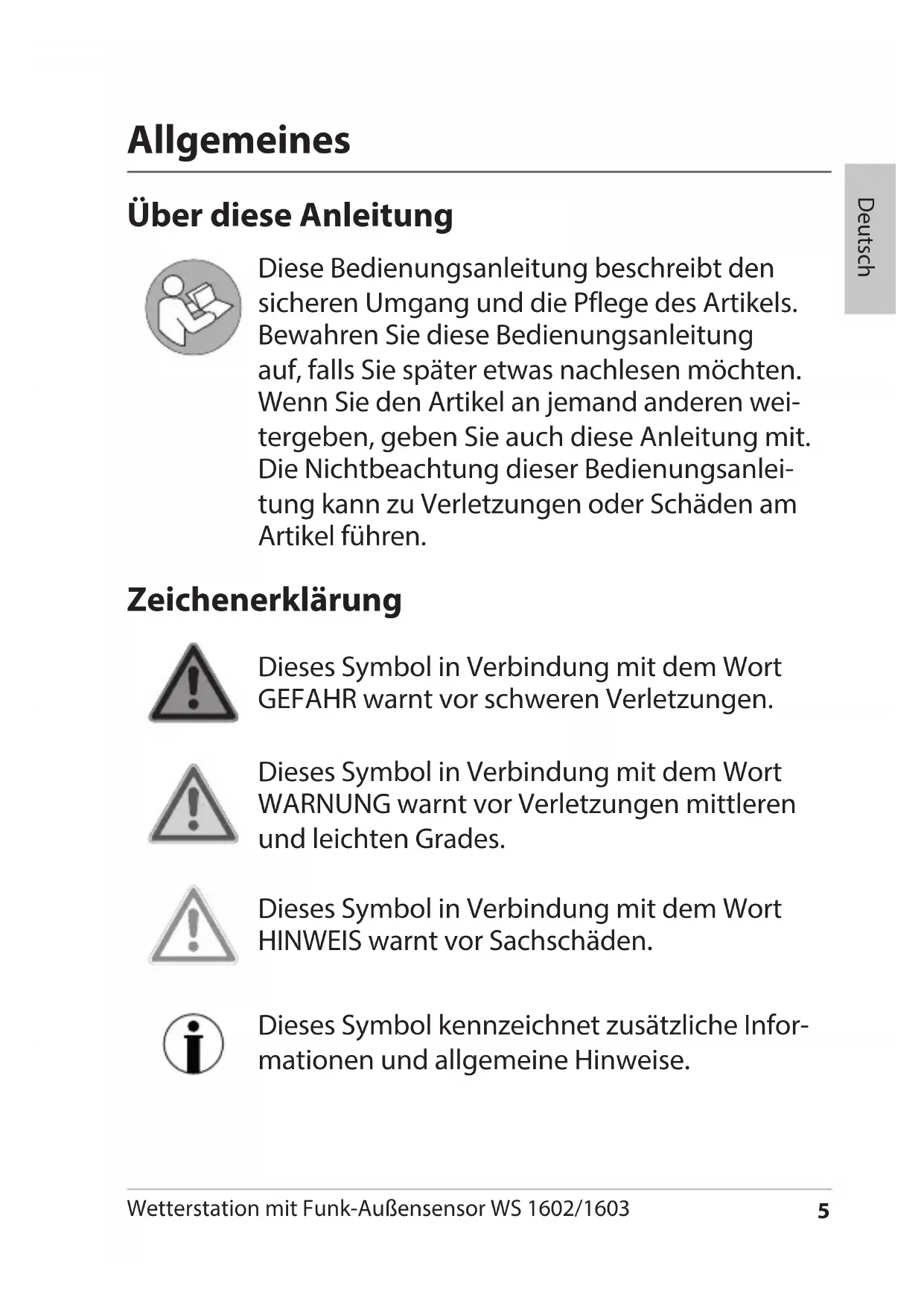

Über diese Anleitung

Diese Bedienungsanleitung beschreibt den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Artikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Bestimmungsgemäßer Gebrauch

• Die Wetterstation - bestehend aus Basisstation und Funk-Außensensor - zeigt unterschiedliche Wetterdaten (Luftdruck, Temperatur etc.) aus der näheren Umgebung an. Aus den gemessenen Wetterdaten ermittelt die Wetterstation eine Wettervorhersage.
• Die Wetterstation zeigt außerdem Datum und Uhrzeit an und verfügt zusätzlich über eine Weckfunktion.
• Für die gewerbliche Nutzung in der Wettervorhersage oder in der Wetterdaten-Messung ist die Wetterstation ungeeignet.

Sicherheit

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Das Gerät und der Netzadapter sind von Kindern jünger als 8 Jahren fernzuhalten.

- Reinigung und Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.

- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Funkwetterstation und Netzadapter dürfen nicht in Wasser oder andere Flüssigkeiten getaucht werden. Stromschlaggefahr! Benutzen Sie die Basisstation der Funkwetterstation daher auch nicht in der Nähe von Feuchtquellen wie z. B. einem Waschbecken.

- Verwenden Sie nur den mitgelieferten Netzadapter und ersetzen Sie ihn nur durch den gleichen Typ. Der Netzadapter darf nur in trockenen Innenräumen verwendet werden und muss vor Feuchtigkeit geschützt werden.

Gefahr für Kinder

- Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Wetterstation, Funksensor und Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

- Halten Sie Kinder von Verpackungsmaterial und den zum Lieferumfang gehörenden Kleinteilen fern. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr durch Elektrizität (bei Verwendung des Netzadapters)

- Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose an, deren Spannung den „Technischen Daten“ entspricht.

- Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell den Netzadapter ziehen können.

- Benutzen Sie die Funkwetterstation nicht, wenn Netzadapter oder Netzadapterkabel beschädigt sind.

- Decken Sie den Netzadapter nicht durch Vorhänge, Zeitungen etc. ab und sorgen Sie für ausreichende Belüftung. Der Netzadapter kann heiß werden.

- Wickeln Sie das Netzadapterkabel vor dem Anschluss vollständig ab. Achten Sie dabei darauf, dass das Kabel nicht durch scharfe Kanten oder heiße Gegenstände beschädigt wird.

- Ziehen Sie den Netzadapter aus der Steckdose:

–bevor Sie die Funkwetterstation reinigen,
-wenn während des Betriebs offensichtlich eine Störung auftritt, bei Gewitter.
-Ziehen Sie dabei immer am Netzstecker, nicht am Kabel.

- Nehmen Sie keine Veränderungen am Artikel oder am Anschlusskabel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen, da nicht fachgerecht reparierte Geräte eine Gefährdung für den Benutzer darstellen.

- Ersetzen Sie nicht das Netzadapterkabel. Bei Beschädigung des Kabels oder des Netzadapters muss dieser verschrottet und durch einen Netzadapter des gleichen Typs ersetzt werden.

Gefahr von Verletzungen

- Achtung: Explosionsgefahr bei unsachgemäßem Umgang mit Batterien. Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden.

- Vermeiden Sie den Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt müssen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

Hinweis von Sachschäden

- Schützen Sie Basisstation und Außensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.

- Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf.

• Der Funksensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Nässeeinwirkung, z. B. Regen, geschützt werden.
• Nehmen Sie die Batterien aus Basisstation und Außensor heraus, wenn diese verbraucht sind oder wenn Sie die Wetterstation länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.
• Setzen Sie Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!
• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.
• Tauschen Sie immer alle Batterien in der Basisstation oder im Außensor gleichzeitig aus.
• Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.
• Nehmen Sie keine Veränderungen an dem Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen und beachten Sie die Garantiebedingungen.
• Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. ä., um die Wetterstation zu reinigen. Hierbei könnten die Oberflächen zerkratzen.

Wetterstation

• Großes, übersichtliches LED-Farbdisplay
• Genaue Uhrzeit durch den Empfang des Zeitzeichensenders DCF77 (manuelle Zeiteinstellung möglich)
  ■ 12- oder 24-Stunden-Anzeige
• Ewiger Kalender mit Datums- und Tagesanzeige
• Innen- und Außentemperaturanzeige in °C/°F
• Innen-Luftfeuchtigkeitsanzeige in Prozent
• Memoryfunktion für Max- und Min-Temperatur
• Animierte Symbole für die Wettervorhersage
• Batterie- und Netzbetrieb möglich
• Weckfunktion

Funk-Außensor

- Reichweite bis zu 60 Metern (in freiem Gelände)

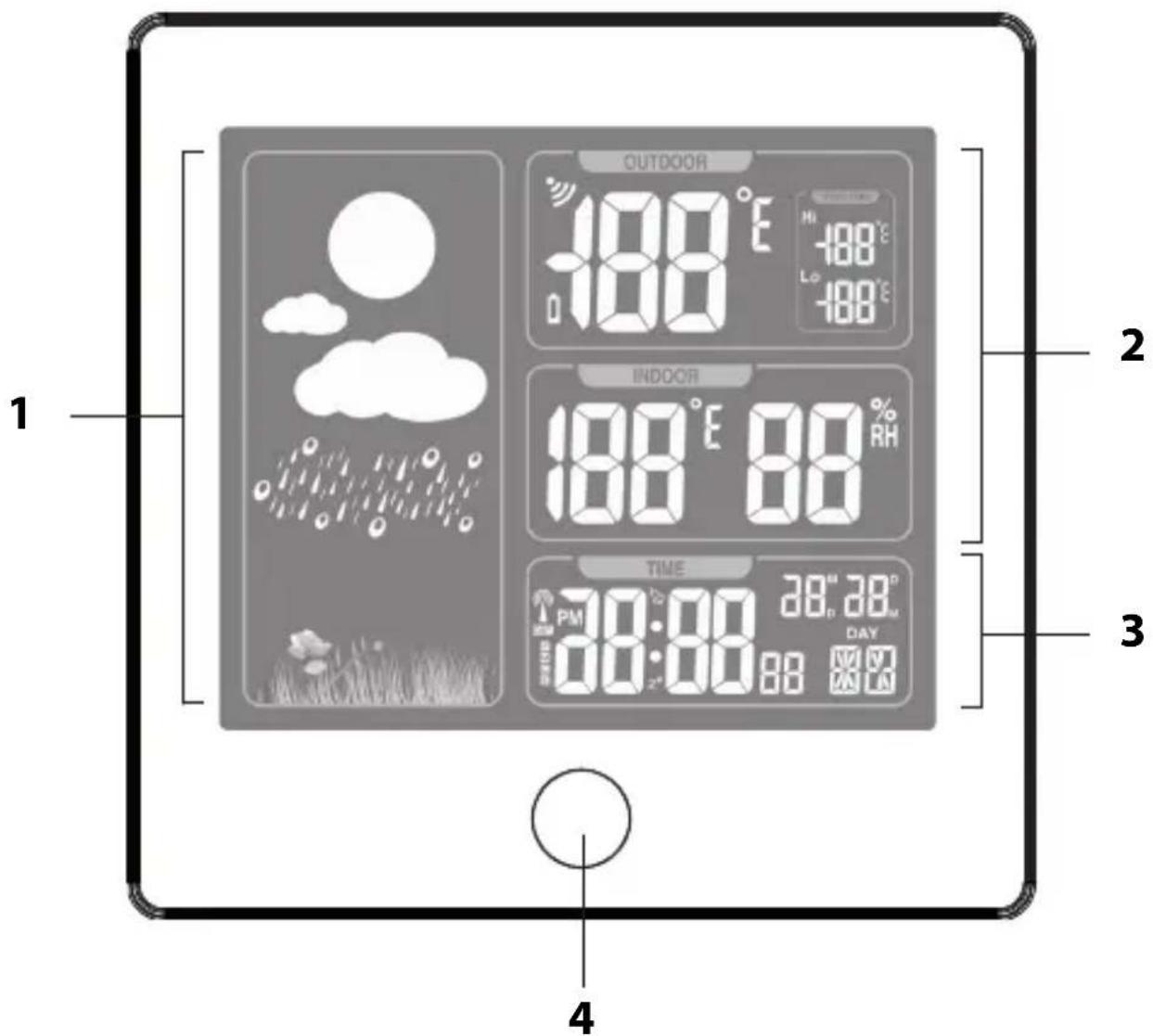

Frontansicht

1 OUTDOOR 188°E 188°E 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88° 188°E INDOOR 188°E 88% RH PM 20:00 20:00 20:00 DAY 20:00 20:00 20:00 4

1 siehe „Wettervorhersage“
2 siehe „Wetterdaten“
3 siehe „Datums- und Wochenanzeige
4 Displaybeleuchtung einschalten / Snooze-Funktion

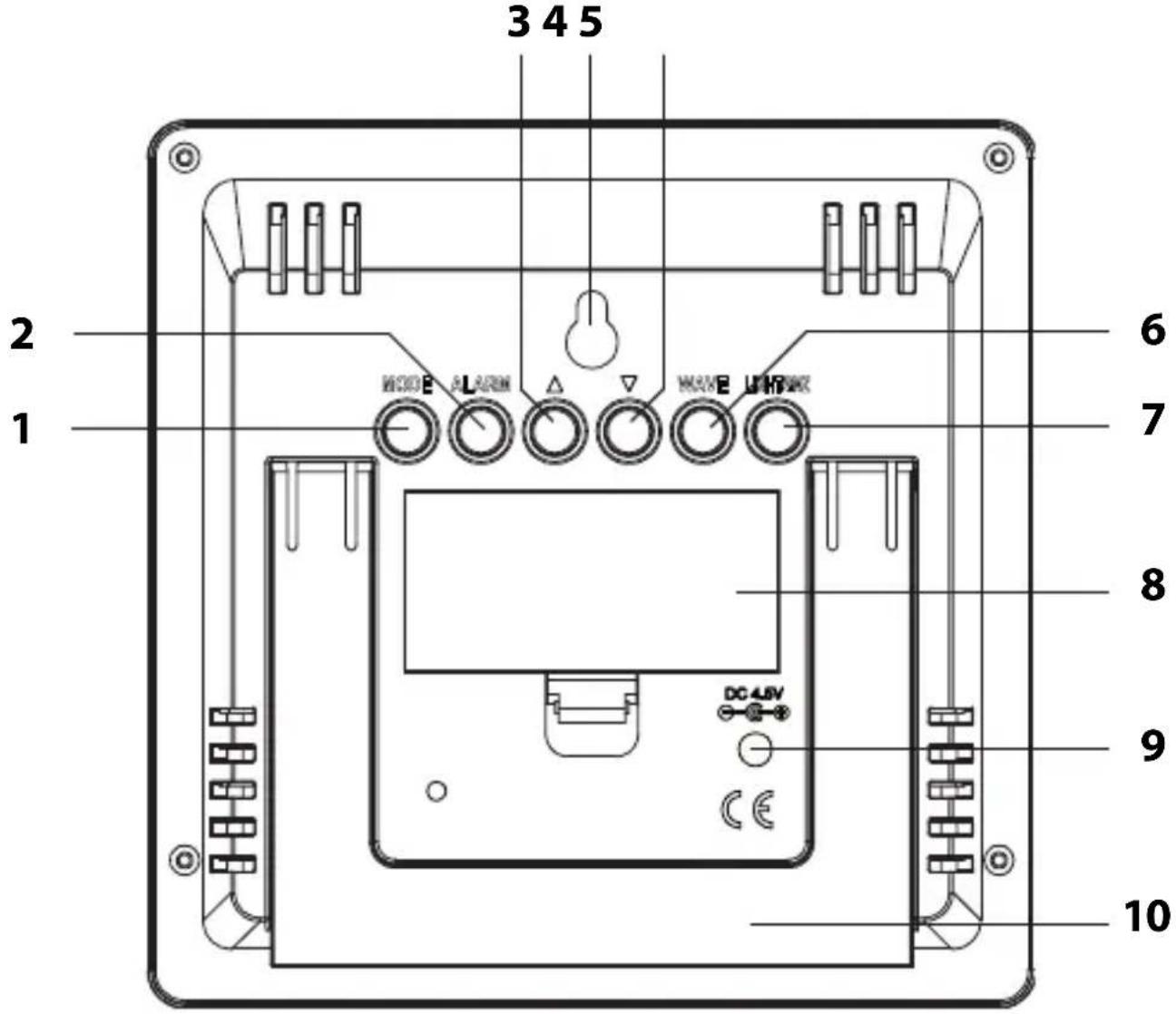

Rückansicht

3 4 5 2 1 6 7 8 9 10 MODE ALARM MODE LHPWR DC 4.4V

1 · Einstellmodus aktivieren

• vorgenommene Einstellung speichern
• Weckzeit anzeigen

2 Weckfunktion aktivieren
3 Werte einstellen (erhöhen)
4 Aufhänge-Öse
5 · Werte einstellen (verringern)

- Maßeinheit der Temperatur wechseln

- Werte des Außensensors übertragen

6 Funkempfang manuell starten/unterbrechen
7 Displaybeleuchtung einschalten / Snooze-Funktion
8 Batteriefach
9 Anschlussbuchse für Netzadapter
10 Ausklappfuss

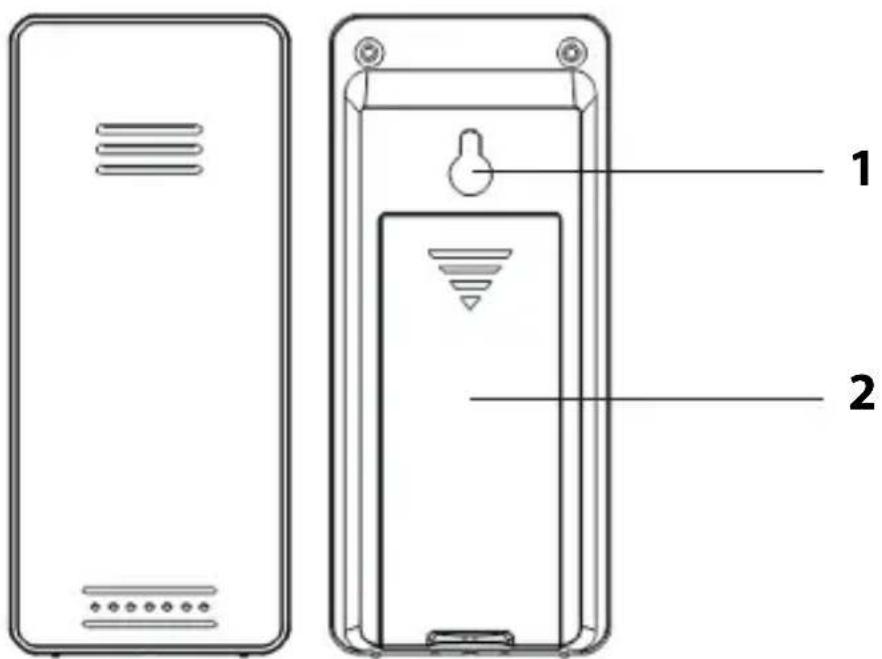

Funk-Außensor

1 Aufhänge-Öse
2 Batteriefach

• Gehen Sie in der aufgeführten Reihenfolge vor und legen Sie zuerst die Batterien in den Funksensor. Nur so kann die Wetterstation einwandfrei funktionieren.
• Verwenden Sie keine Akkus, da diese eine zu geringe Spannung haben (nur 1,2 V statt 1,5 V). Das beeinflusst unter anderem die Messgenauigkeit.
• Verwenden Sie möglichst Alkaline-Batterien statt Zinkkohle-Batterien. Alkaline-Batterien halten länger, besonders bei niedrigen Außentemperaturen.

Außensor

1. Entfernen Sie die Batteriefach-Abdeckung auf der Rückseite des Außensensors, indem Sie mit etwas Kraft auf den aufgedruckten Pfeil drücken. Schieben Sie die Batteriefach-Abdeckung in Pfeilrichtung weg vom Außensensor.
2. Legen Sie 2 Batterien des Typs LR03 (AAA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Beachten Sie die richtige Polarität der Batterien (+/-).
3. Schieben Sie die Batteriefach-Abdeckung wieder in den Außensor.

Basisstation

Sie können die Funkwetterstation mit dem Netzadapter oder mit Batterien betreiben.

Ist die Funkwetterstation mit einer Steckdose verbunden, erfolgt der Betrieb über das Stromnetz, auch wenn Batterien im Gerät eingelegt sind. Entfernen Sie entladene Batterien aus dem Batteriefach, da diese auslaufen können.

HINWEIS vor Sachschaden

- Verwenden Sie ausschließlich den zum Lieferumfang gehörenden Netzadapter für den Betrieb über das Stromnetz.

Strombetrieb

1. Stecken Sie den Stecker des mitgelieferten Netzadapters in die Anschlussbuchse der Basistation.
2. Stecken Sie den Netzadapter in eine Steckdose deren Netzspannung den „Technischen Daten“ entspricht.
3. Warten Sie ca. 30 Minuten. Diese Zeit benötigt die Basisstation, um alle Wetterdaten zu sammeln und Funksignale vom Zeitzeichensender zu erhalten.

Batteriebetrieb

1. Drücken Sie die Verschlusslasche etwas nach oben und nehmen Sie die Batteriefach-Abdeckung ab.
2. Legen Sie 2 Batterien des Typs LR03 (AAA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Achten Sie auf die richtige Polarität (+/-).

3. Setzen Sie die Batteriefach-Abdeckung wieder auf und klappen Sie sie zu.

4. Warten Sie ca. 30 Minuten. Diese Zeit benötigt die Basisstation, um alle Wetterdaten zu sammeln und Funksignale vom Zeitzeichensender zu erhalten.

Über das Zeitsignal

Allgemein

Die in der Wetterstation integrierte Funkuhr erhält ihre Funksignale vom Zeitzeichensender DCF77. Dieser strahlt auf seiner Langwellenfrequenz von 77,5 kHz die genaue und offizielle Uhrzeit der Bundesrepublik Deutschland aus.

Der Sender steht in Mainflingen bei Frankfurt am Main und versorgt mit seiner Reichweite von bis zu 2000 km die meisten funkgesteuerten Uhren West-Europas mit den erforderlichen Funksignalen.

Sobald die Basisstation mit Strom versorgt (Batterien oder Stromnetz) wird, schaltet sie auf Empfang und sucht das Signal vom Sender DCF77. Wurde das Zeitsignal über die im Funkwecker eingebaute Ferrit-Stabantenne in ausreichender Stärke empfangen, werden im Display Datum und Uhrzeit angezeigt.

Die Basisstation schaltet sich mehrmals täglich ein und synchronisiert die Uhrzeit mit dem Funksignal vom Sender DCF77. Im Falle eines Nicht-Empfangs, z. B. bei einem starken Gewitter, läuft das Gerät präzise weiter und schaltet dann zur nächsten vorgesehenen Zeit wieder automatisch auf Empfang.

Funkempfang starten

Sobald die Basisstation mit Strom versorgt wird, werden für einen kurzen Moment sämtliche Anzeigen im Display eingeblendet. Außerdem wird das Display kurz beleuchtet und ein Piepton ertönt.

Danach schaltet das Gerät auf Empfang, wobei die Funkwellen-Anzahl die Qualität des Empfangs anzeigt: Je mehr Funkwellen im Display angezeigt werden, desto besser ist der Empfang.

Sobald das Signal in ausreichender Stärke empfangen wurde, werden im Display die entsprechenden Daten und das Funkturm-Symbol dauerhaft angezeigt. Dieser Vorgang kann einige Minuten dauern.

Die Wetterstation schaltet ab sofort mehrmals in jeder Nacht automatisch auf Empfang. Dabei wird die angezeigte Zeit mit der vom Zeitzeichen-Sender empfangenen verglichen und ggf. korrigiert.

Wurde kein ausreichend starkes Signal empfangen, bricht die Basisstation nach einigen Minuten den Empfangsvorgang ab und das Funkturm-Symbol erlöscht. Der Empfangsvorgang wird zu einem späteren Zeitpunkt neu gestartet.

• Die Uhrzeit läuft in diesem Fall (ausgehend von der Startzeit „00:00“) normal weiter.
• Prüfen Sie zunächst, ob der Standort der Basisstation geeignet ist, siehe „Standort wählen“.
• Sie können den Empfangsvorgang nochmals manuell starten, siehe „Funkempfang manuell starten, oder Sie warten ab, bis die Basisstation zu einem späteren

Zeitpunkt automatisch wieder auf Empfang schaltet. In den Nachtstunden ist der Empfang meistens besser.

- Wenn an Ihrem Standort der Empfang nicht möglich ist, können Sie Uhrzeit und Datum manuell stellen, siehe nächstes Kapitel.

Uhrzeit und Datum manuell einstellen

Wenn zwischen zwei Tastendrücken mehr als ca. 7 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen ihn wiederholen.

1. Halten Sie die Taste MODE gedrückt, bis im Display die Jahresanzeige blinkt.
2. Stellen Sie mit den Tasten ▲ das ▼aktuelle Jahr ein.
3. Drücken Sie MODE, um die Einstellung zu speichern. Im Display blinkt der Monat.
4. Gehen Sie weiter vor, wie vorstehend beschrieben.
5. Drücken Sie jeweils MODE, um eine Einstellung zu speichern.
6. Drücken Sie die Taste ▲ oder ▼um den gewünschten Wert einzustellen.
7. Führen Sie nachfolgend folgende Einstellungen durch:

-Tag
-Datumsformat
-Sprache (bezieht sich ausschließlich auf die Anzeige des Wochentages)

-Zeitzone, in der Sie sich befinden (für die meisten Länder in Europa ist 00 die richtige Einstellung für die Zeitzone)
-Zeitformat („24 Hr“ oder „12 Hr“).
-Stundenzeit
-Minutenzeit

1. Drücken Sie abschließend MODE, um den Vorgang zu beenden.

Funkempfang manuell starten

Wird das nebenstehende Funksignal-Symbol nicht mehr angezeigt, werden die Funksignale des Zeitzeichen-Senders nicht mehr empfangen. Die Uhrzeit-Anzeige läuft dennoch präzise weiter.

-Halten Sie die Taste WAVE gedrückt, bis das Funksignal-Symbol wieder angezeigt wird.

Dadurch wird der Funkempfang manuell gestartet.

Beachten Sie:

• War der Empfang nicht erfolgreich, wird das Empfangs-Symbol nach einigen Minuten ausgeblendet und die Uhrzeit im Display läuft normal weiter.
• Bei erfolgreichem Empfang stellt sich der Funkwecker auf die Uhrzeit des Zeitzeichen-Senders ein. Haben Sie bereits manuelle Zeit- und Datumseinstellungen vorgenommen, werden diese automatisch angepasst.

Standort wählen

HINWEIS vor Sachschaden

• Schützen Sie Basisstation und Funksensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
• Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf. Der Funksensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Nässeeinwirkung, z. B. Regen, geschützt werden.

Allgemein

Basisstation und Außensor tauschen die Daten über eine Radiofrequenz aus. Daher ist der Standort entscheidend für die Reichweite der Funkverbindung.

Beachten Sie:

• Der maximale Abstand zwischen Basisstation und Funksensor darf 60 Meter betragen. Diese Reichweite ist aber nur bei „direktem Sichtkontakt“ möglich.
• Abschirmende Baumaterialien wie z. B. Stahlbeton reduzieren oder verhindern den Funkempfang zwischen Basisstation und Außensor.
• Geräte wie Fernseher, schnurlose Telefone, Computer und Leuchtstoffröhren können den Funkempfang ebenfalls stören.

• Stellen Sie Basisstation und Außensensor nicht direkt auf den Boden. Dies schränkt die Reichweite ein.

• Bei niedrigen Temperaturen im Winter kann die Leistung der Außensor-Batterien deutlich abfallen. Dies vermindert die Sendereichweite.

• Abhängig von Ihrem Standort kann es im seltenen Einzelfall vorkommen, dass die Basisstation Signale von einem anderen Zeitzeichen-Sender empfängt oder sogar abwechselnd von zwei Zeitzeichen-Sendern. Das ist kein Gerätefehler. Wechseln Sie in diesem Fall den Standort der Basisstation.

Bezüglich des Funkempfangs zwischen Zeitzeichensender und Basisstation beachten Sie folgende Punkte:

• Halten Sie Abstand zu Fernsehgeräten, Computern und Monitoren. Auch Basisstationen von schnurlosen Telefonen sollten sich nicht in unmittelbarer Nähe der Wetterstation befinden.
• Während der Nachtstunden ist der Empfang meistens besser. Falls der Wecker tagsüber keinen Empfang hatte, kann es gut sein, dass das Signal in den Nachtstunden sofort und in voller Stärke empfangen wird.
• Das Wetter, z. B. ein starkes Gewitter, kann Empfangsstörungen verursachen.
• Es kann gelegentlich zu kurzzeitigen Abschaltungen des Senders kommen, z. B. wegen Wartungsarbeiten.

Basisstation

-Stellen Sie die Basisstation möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten.

Außensor

GEFAHR von schweren Verletzungen

-Bei der Wandinstallation dürfen am Montageort keine elektrischen Kabel, Gas- oder Wasserrohre in der Wand verlegt sein. Beim Bohren der Löcher besteht ansonsten Stromschlaggefahr!

Der Funk-Außensensor verfügt über eine Aufhänge-Öse auf der Rückseite.

-Stellen Sie oder hängen Sie den Außensor an einen Platz, wo er vor direkten Witterungseinflüssen (Regen, Sonne, Wind etc.) geschützt ist. Geeignete Standorte sind z. B. unter einem Vordach oder in einem Carport.

Display-Anzeige der Basistation

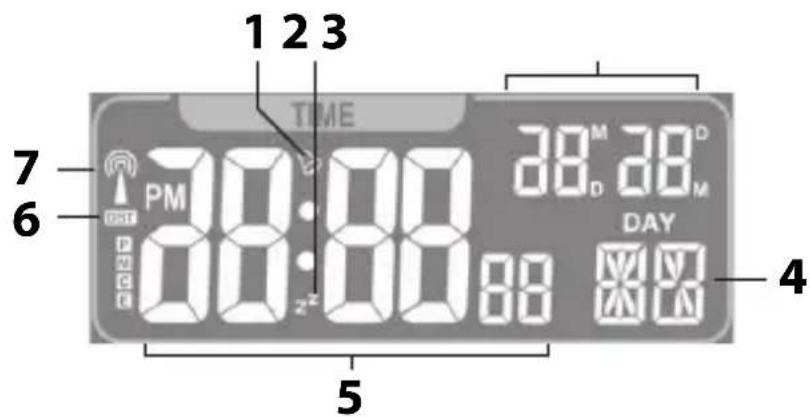

Datums- und Wochenanzeige

1 2 3 TIME 7 PM 6 80:00 88:00 88 89 89 DAY 4 5

1 Weckfunktion ist aktiviert, siehe „Wecken“
2 Snooze-Funktion ist aktiviert, siehe Wecken
3 Tag/Monat oder Monat/Tag
4 aktueller Wochentag
5 aktuelle Uhrzeit im 12- oder 24-Stunden-Format

• Bei der Zeitanzeige im 12-Stunden-Format werden Nachmittagstunden mit „PM“ gekennzeichnet.
• Durch kurzes Drücken der Taste MODE kann stattdessen auch die eingestellte Weckzeit angezeigt werden.

6 Symbol für Sommerzeit (Daylight Saving Time)
7 Symbol für Funkempfang vom Zeitzeichensender

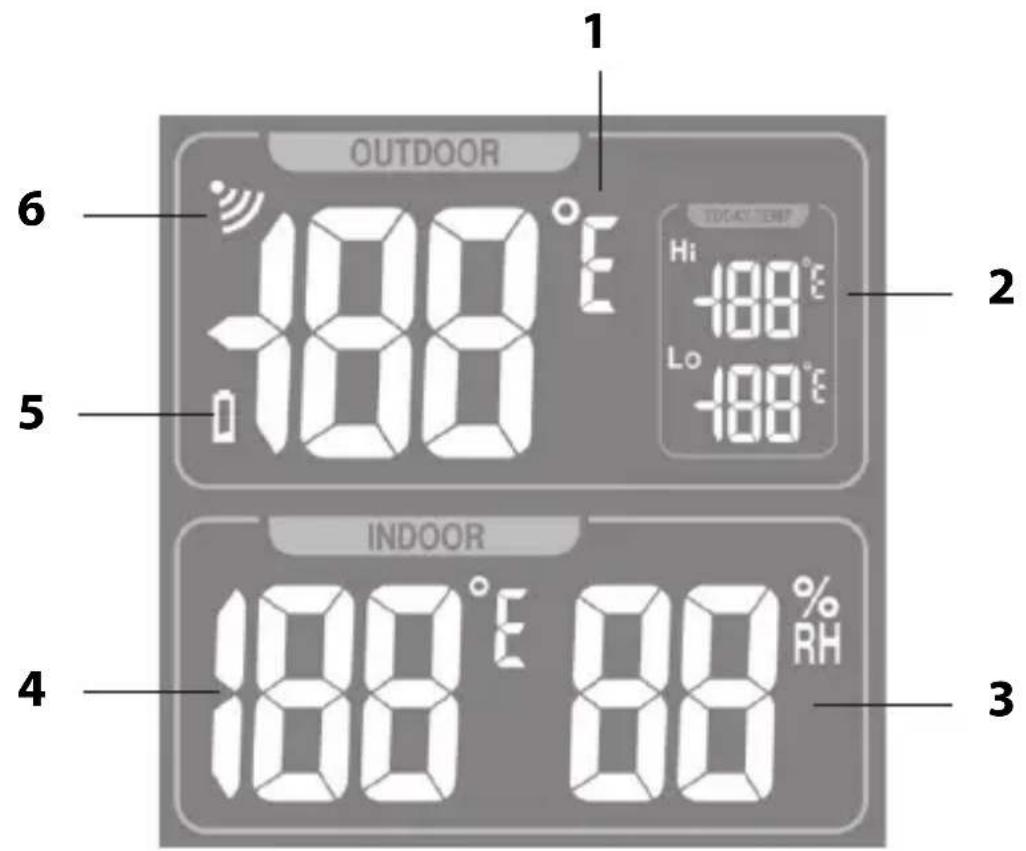

Wetterdaten

1 OUTDOOR 6 -100°F 5 -100°F 2 TOCKT TEM Hi -100°F Lo -100°F 4 INDOOR 100°F 80% RH 3

Die angezeigten Informationen für den Außen- (OUTDO-OR) und Innen-Bereich (INDOOR) sind weitgehend identisch.

1 Maßeinheit der Temperatur (°C oder °F)
2 höchste (Hi) und niedrigste (Lo) gespeicherte Temparatur des Tages (automatische Löschung dieser Werte erfolgt jede Nacht um Mitternacht).
3 Luftfeuchtigkeit in Prozent
4 Temperatur in Grad Celsius oder Fahrenheit
5 Symbol für Batteriewechsel Außensor
6 Symbol für Funkempfang vom Außensor

Wettervorhersage

Nach der Inbetriebnahme können die Angaben zur Wettervorhersage etwa 12 Stunden noch nicht genutzt werden, da die Wetterstation diese Zeit benötigt, um die Wetterdaten zu sammeln und auszuwerten.

Die Wettervorhersage ergibt sich aus den gesammelten Daten und den dabei gemessenen Luftdruckänderungen.

Die Vorhersage bezieht sich auf das Gebiet um die Wetterstation mit einem Radius von etwa 30 bis 50 km für einen Zeitraum der nächsten 12 bis 24 Stunden.

Die Genauigkeit der Wettervorhersage liegt dabei etwa bei 75 %.

sonnig leicht bewölkt bewölkt regnerisch

Wecken

Weckzeit einstellen

1. Drücken Sie 1x ALARM.
   Im Display wird das Wecksymbol angezeigt.

2. Halten Sie ALARM einige Sekunden gedrückt, bis die Weckstunden-Anzeige blinkt.

3. Stellen Sie mit den Tasten ▲ oder ▼ die gewünschte Weckstunde ein.

4. Drücken Sie ALARM. Im Display blinkt die Minutenanzeige für die Weckzeit.
5. Stellen Sie mit den Tasten ▲ oder ▼ die gewünschte Weckminute ein.
6. Stellen Sie mit den Tasten ▲ oder ▼ die gewünschte Snooze-Zeit (Pause zwischen zwei Alarmen) ein.
7. Drücken Sie abschließend ALARM, um die Einstellungen zu speichern.

Wenn das Funksignal-Symbol leuchtet, lässt sich die Weckfunktion nicht ein- und ausschalten.

Weckfunktion ein- und ausschalten

-Stellen Sie mit der Taste ALARM die Weckfunktion ein und aus. Sobald das Wecksymbol angezeigt wird, ist die Weckfunktion aktiviert.

Weckalarm beenden

Zur eingestellten Zeit werden Sie von einem Wecksignal geweckt, wobei das Signal mit zunehmender Weckdauer immer intensiver wird.

Weckalarm ganz ausschalten

-Drücken Sie eine beliebige Taste der Basisstation (außer die Tasten für Displaybeleuchtung und Snooze-Funktion), um den Alarm zu beenden.

Autostopp-Funktion

Wenn Sie keine Taste drücken, schaltet sich der Alarm nach 1 Minute automatisch aus. Nach 24 Stunden wird der Alarm erneut ausgelöst.

Weckwiederholung (Snooze-Funktion)

-Drücken Sie die runde Taste auf der Vorderseite oder die Taste LIGHT/SNZ, wenn das Wecksignal ertönt.

Das Wecksignal verstummt nach der von Ihnen eingestellten Snooze-Zeit. Danach schaltet sich das Gerät wieder ein und weckt Sie erneut. Dieser Vorgang kann mehrfach wiederholt werden.

Ist die Snooze-Funktion aktiviert, wird im Display „z ^Z “ angezeigt.

Display-Beleuchtung

Batteriebetrieb

-Drücken Sie die runde Taste auf der Vorderseite oder die Taste LIGHT/SNZ, um die Display-Beleuchtung für ca. 5 Sekunden einzuschalten.

Stromnetzbetrieb

Wenn Sie die Basisstation mit dem Netzadapter über das Stromnetz betreiben, ist das Display permanent beleuchtet.

Reinigen

1. Bei Betrieb über das Stromnetz: Ziehen Sie den Netzadapterstecker aus der Basisstation.

2. Wischen Sie Basisstation und Außensor bei Bedarf mit einem leicht angefeuchteten Tuch sauber.

3. Trocknen Sie das Gerät vollständig, bevor Sie es wieder mit dem Netzadapter verbinden.

Störung/Abhilfe

Störung Mögliche Ursache
Das DCF77-Signal für die Uhrzeit kann nicht empfangen werden.	Prüfen Sie den gewählten Standort.Starten Sie den Funkempfang ggf. manuell.Stellen Sie die Uhrzeit manuell ein.
Die Temperaturangabe des Sensors erscheint zu hoch.	Prüfen Sie, ob der Sensor direkter Sonnenstrahlung ausgesetzt ist.
Im Display wird statt gemessenen Werten für Temperatur bzw. Luft-feuchtigkeit H.HH bzw. LL.L angezeigt.	Die Werte liegen ober-bzw. unterhalb des Messbereichs.
Die Anzeige ist unleserlich, die Funktion ist unklar oder die Werte sind offensichtlich falsch.	Trennen Sie die Basisstation für einige Momente von der Stromversorgung.
Die Basisstation empfängt keine Signale des Funksensors.	Stellen Sie sicher, dass sich keine elektrischen Störquellen in der Nähe des Funksensors oder der Basisstation befinden.Prüfen Sie die Batterien im Sensor.Bewegen Sie die Basisstation näher zum Sensor oder umgekehrt.
Die Uhrzeit weicht genau um eine, zwei, drei etc. Stunden ab.	Wahrscheinlich haben Sie eine falsche Zeitzone eingestellt.

Technischen Daten

Basisstation

Modell: Wetterstation WS 1602 (weiß), 1603 (schwarz)

Eingang: 4,5 V

Batterien: 2x LR03 (AAA) / 1,5 V

Messbereich

- Temperatur: 0 °C - 50 °C (32 °F - 122 °F)

- Luftfeuchtigkeit: 20% - 95%

Funk-Außensor

Batterien: 2x LR03 (AAA) / 1,5 V

Messbereich

- Temperatur: -20 °C - 60 °C (-4 °F - 140 °F)

Sendefrequenz: 433, 92 MHz

Reichweite: ca. 60 Meter (offenes Gelände)

Netzadapter

Eingang: 230 V\~, 50Hz

Ausgang: 4,5 V

---/ 200 mA

Schutzklasse:

|| ∩

Inverkehrbringer: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus diesem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Diese Funkwetterstation wurde gemäß den harmonisierten europäischen Normen hergestellt.

Sie entspricht den Bestimmungen den unten aufgeführten EG-Richtlinien:

• EMV-Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit
• RoHS-Richtlinie 2011/65/EG

in den jeweils geltenden Fassungen.

Die Erklärung verliert ihre Gültigkeit, falls an dem Artikel eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, März 2016

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Sehr geehrte Kundin, sehr geehrter Kunde,

die Firma Waagen-Schmitt GmbH garantiert für 3 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund Material- oder Fabrikationsfehlern durch Reparatur oder Austausch. Bitte geben Sie den Artikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an Ihren Händler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein.

Geben Sie Pappe und Karton zum Altpapier,

Folien in die Wertstoff-Sammlung.

Artikel entsorgen

Entsorgen Sie den Artikel entsprechend der Vorschriften, die in Ihrem Land gelten.

Geräte dürfen nicht im normalen Hausmüll entsorgt werden

Am Ende seiner Lebensdauer ist der Artikel einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden.

Dear Customer!

Pilas: 2x LR03 (AA)/1,5 V

Rango de medida

- Temperatura: 0 °C - 50 °C (32 °F - 122 °F)

Pilas: 2x LR03 (AAA)/1,5 V

Rango de medida:

- Temperatura: -20 °C - 60 °C (-4 °F - 140 °F)

Frecuencia de

433,92 MHz

transmisión:

Technische Gegevens 190

Baterie: 2x LR03 (AAA)/1,5 V

Zakres pomiarów

- Temperatura: 0^ C - 50^ C (32°F - 122°F)

Baterie: 2x LR03 (AAA)/1,5 V

Zakres pomiarów:

- Temperatura: -20 °C - 60 °C (-4 °F - 140 °F)

Dystrybutor: Waagen-Schmitt GmbH

Hammer Steindamm 27-29
