INSTRUKCJA OBSŁUGI ST71_ST10011 HOOVER

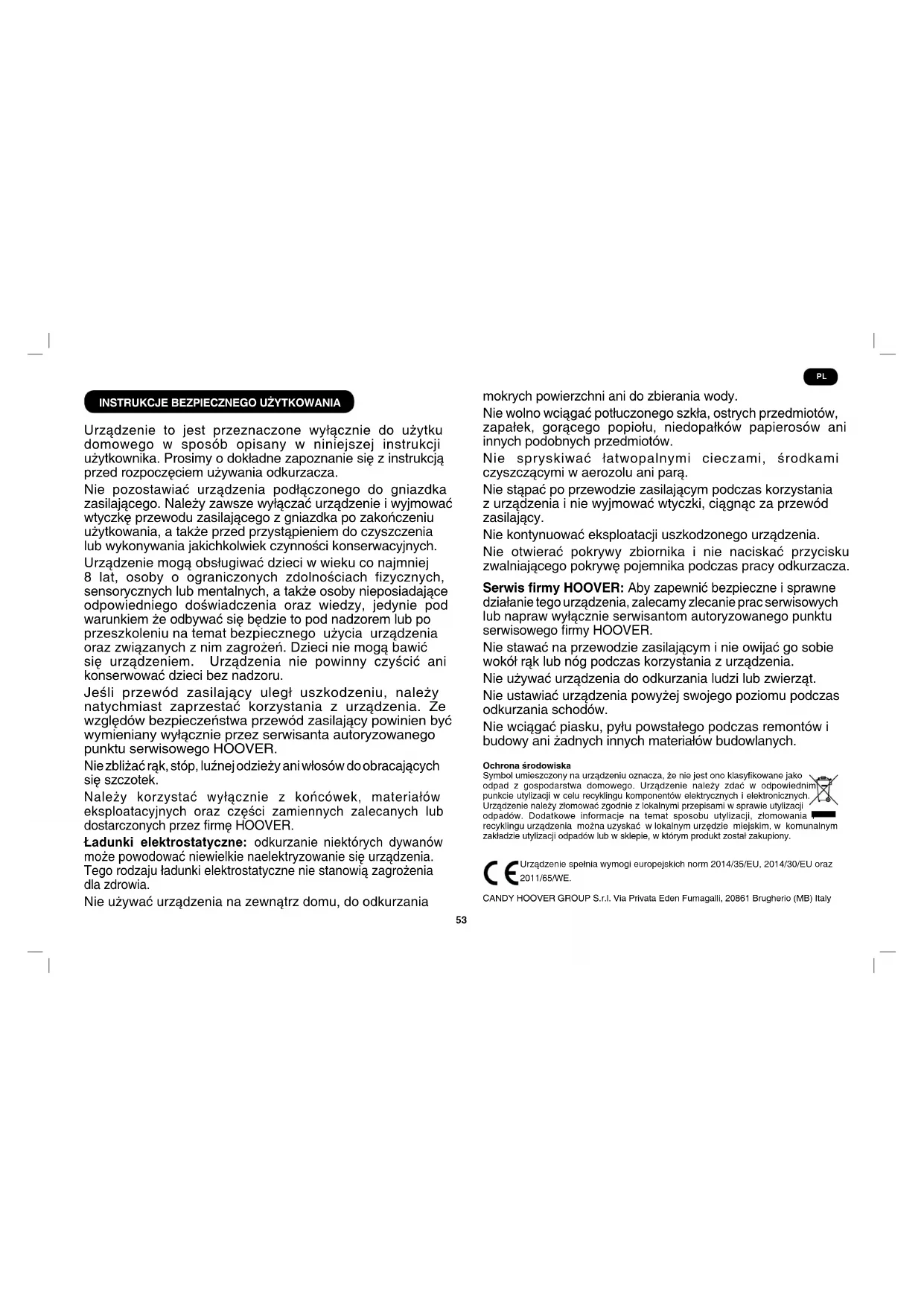

Urządzenie to jest przeznaczone wyłącznie do użytku domowego w sposób opisany w niniejszej instrukcji użytkownika. Prosimy o dokładne zapoznanie się z instrukcją przed rozpoczęciem używania odkurzacza. Nie pozostawiać urządzenia podłączonego do gniazdka zasilającego. Należy zawsze wyłączać urządzenie i wyjmować wtyczkę przewodu zasilającego z gniazdka po zakończeniu użytkowania, a także przed przystąpieniem do czyszczenia lub wykonywania jakichkolwiek czynności konserwacyjnych. Urządzenie mogą obsługiwać dzieci w wieku co najmniej 8 lat, osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub mentalnych, a także osoby nieposiadające odpowiedniego doświadczenia oraz wiedzy, jedynie pod warunkiem że odbywać się będzie to pod nadzorem lub po przeszkoleniu na temat bezpiecznego użycia urządzenia oraz związanych z nim zagrożeń. Dzieci nie mogą bawić się urządzeniem. Urządzenia nie powinny czyścić ani konserwować dzieci bez nadzoru. Jeśli przewód zasilający uległ uszkodzeniu, należy natychmiast zaprzestać korzystania z urządzenia. Ze względów bezpieczeństwa przewód zasilający powinien być wymieniany wyłącznie przez serwisanta autoryzowanego punktu serwisowego HOOVER. Nie zbliżać rąk, stóp, luźnej odzieży ani włosów do obracających się szczotek. Należy korzystać wyłącznie z końcówek, materiałów eksploatacyjnych oraz części zamiennych zalecanych lub dostarczonych przez rmę HOOVER. Ładunki elektrostatyczne: odkurzanie niektórych dywanów może powodować niewielkie naelektryzowanie się urządzenia. Tego rodzaju ładunki elektrostatyczne nie stanowią zagrożenia dla zdrowia. Nie używać urządzenia na zewnątrz domu, do odkurzania mokrych powierzchni ani do zbierania wody. Nie wolno wciągać potłuczonego szkła, ostrych przedmiotów, zapałek, gorącego popiołu, niedopałków papierosów ani innych podobnych przedmiotów. Nie spryskiwać łatwopalnymi cieczami, środkami czyszczącymi w aerozolu ani parą. Nie stąpać po przewodzie zasilającym podczas korzystania z urządzenia i nie wyjmować wtyczki, ciągnąc za przewód zasilający. Nie kontynuować eksploatacji uszkodzonego urządzenia. Nie otwierać pokrywy zbiornika i nie naciskać przycisku zwalniającego pokrywę pojemnika podczas pracy odkurzacza. Serwis rmy HOOVER: Aby zapewnić bezpieczne i sprawne działanie tego urządzenia, zalecamy zlecanie prac serwisowych lub napraw wyłącznie serwisantom autoryzowanego punktu serwisowego rmy HOOVER. Nie stawać na przewodzie zasilającym i nie owijać go sobie wokół rąk lub nóg podczas korzystania z urządzenia. Nie używać urządzenia do odkurzania ludzi lub zwierząt. Nie ustawiać urządzenia powyżej swojego poziomu podczas odkurzania schodów. Nie wciągać piasku, pyłu powstałego podczas remontów i budowy ani żadnych innych materiałów budowlanych. Ochrona środowiska Symbol umieszczony na urządzeniu oznacza, że nie jest ono klasykowane jako odpad z gospodarstwa domowego. Urządzenie należy zdać w odpowiednim punkcie utylizacji w celu recyklingu komponentów elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami w sprawie utylizacji odpadów. Dodatkowe informacje na temat sposobu utylizacji, złomowania i recyklingu urządzenia można uzyskać w lokalnym urzędzie miejskim, w komunalnym zakładzie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony. Urządzenie spełnia wymogi europejskich norm 2014/35/EU, 2014/30/EU oraz 2011/65/WE. CANDY HOOVER GROUP S.r.l. Via Privata Eden Fumagalli, 20861 Brugherio (MB) Italy PL54 A. Pedał wł./wył. B. Pokrywa ltra przed silnikiem C. Uchwyt zbiornika wody D. Wewnętrzna obudowa pojemnika E. Przycisk zwolnienia pokrywy pojemnika F. Mechaniczny czujnik pełnego kosza G. Przycisk zatrzasku końcówki węża H. Wąż

I. Pokrywa pojemnika

J. Zewnętrzna obudowa pojemnika K. Obudowa główna odkurzacza L. Pojemnik na kurz L1. Ślimak L2. Klapka rury na drobny pył M. Zatrzask zwalniania pojemnika N. Zatrzask pokrywy ltra przed silnikiem O. Panel wyświetlacza* P. Pokrywa ltru wywiewnego Q. Uchwyt na wąż *Tylko w niektórych modelach ** Jedynie w niektórych modelach. Końcówki mogą się różnić w zależności od modelu R. Regulator siły ssania S. Rura teleskopowa T. Ssawka do dywanów (CA)** T1. Ssawka do twardych podłóg (HF)** T2. Szczotka dywanowo- podłogowa (GP)** U. Filtr przed silnikiem

W. Uchwyt na akcesoria*

X. Zestaw akcesoriów*

X1. Ssawka szczelinowa* X2. Szczotka do kurzu* X3. Szczotka do mebli* Y. Turboszczotka mini do usu- wania sierści zwierząt* Z. Turboszczotka mini do usu- wania alergenów* AA. Szczotka do parkietów* AB. Szczotka ekstra do parkietów* AC. Hak pojemnika ELEMENTY ODKURZACZA

(b) Zablokowany moduł kompaktowania - symbol ten zaświeci się, jeśli w pojemniku znajdować się będą zabrudzenia blokujące obrót ślimaka [L1]. (c) Pełny pojemnik - symbol ten zaświeci się, kiedy pojemnik będzie maksymalnie wypełniony i będzie wymagać opróżnienia. (d) Wszystkie 3 ikonki zaświecą się, jeśli nie będzie połączenia między pojemnikiem a korpusem głównym. Wyjąć pojemnik, a następnie włożyć go z powrotem. Sprawdzić, czy jest włożony prawidłowo. (e)* W razie pojawienia się alarmu dźwiękowego należy sprawdzić, czy: - Pojemnik jest pełny. - Pojemnik jest prawidłowo włożony. - Ślimak jest zablokowany WAŻNE: Zawsze po wyjęciu pojemnika z korpusu głównego należy go opróżnić i sprawdzić, czy klapka rury drobnego pyłu [L2] jest wolna od włosów i zabrudzeń [9].

1. Wyciągnij przewód zasilający i podłącz go do zasilania. Nie należy wyciągać przewodu

poza czerwony znacznik. [5]

2. Dobrać końcówkę odpowiednią do danego rodzaju podłogi.

Więcej informacji podano w rozdziale pt. Akcesoria.

3. Włącz urządzenie naciskając przycisk on/off. [6]

Ustawić moc ssania za pomocą regulatora na uchwycie na żądany poziom. [7]

4. Po zakończeniu pracy wyłącz odkurzacz za pomocą pedału Wł./Wył. Wyjąć przewód

zasilający od gniazdka, pociągnąć lekko w stronę przeciwną do korpusu odkurzacza, a następnie puścić. W ten sposób przewód zacznie się automatycznie zwijać we wnętrzu odkurzacza. DODATKOWE AKCESORIA Aby uzyskać optymalne wyniki oraz wydajność yczną, zaleca się stosowanie prawidłowych końcówek podczas głównych czynności czyszczenia. Ssawki są wskazane na schematach i oznaczone literami GP, HF lub CA. Ssawką typu GP można odkurzać zarówno dywany, jak i twarde podłogi. Ssawka typu HF jest odpowiednia tylko do odkurzania twardych podłóg. Ssawka typu CA jest odpowiednia tylko do odkurzania dywanów. Pozostałe ssawki to akcesoria do specjalistycznych zadań czyszczących. Zaleca się używać ich jedynie okazjonalnie. Wszystkie akcesoria mogą zostać zamocowane na uchwycie węża lub końcówce stałej rury (za wyjątkiem szczotki do kurzu). Ssawka szczelinowa i ssawka do mebli mogą być przechowywane na rurze, podczas gdy szczotka do kurzu wymaga przechowywania pod uchwytem węża. Ssawka szczelinowa* – Do odkurzania kątów i innych trudno dostępnych miejsc. [X1] Szczotka do mebli* – Do miękkich mebli i tkanin. [X3] Szczotka do kurzu* – Do półek z książkami, ram obrazów, klawiatur i innych delikatnych miejsc. [X2] MONTAŻ ODKURZACZA Wyjmij wszystkie elementy z opakowania.

1. Podłącz wąż do obudowy głównej odkurzacza, upewniając się, że został zatrzaśnięty i

zablokowany na swoim miejscu. Aby zwolnić wąż: naciśnij przycisk zatrzasku końcówki węża na końcówce węża i pociągnij. [1]

2. Podłącz uchwyt węża do górnej końcówki rury przedłużającej [2a] lub zamocuj ewen-

tualne akcesoria. [2b]

3. Podłącz dolną końcówkę rury przedłużającej do ssawki dywanowej lub podłogowej [3a]

bądź do ewentualnych akcesoriów. [3b]

4. Akcesoria do czyszczenia można po użyciu przechowywać w dolnej części rury

przedłużającej. Do tego celu należy wykorzystać uchwyt na akcesoria. [4]

KORZYSTANIE Z ODKURZACZA

Przed użyciem odkurzacza należy zauważyć, że posiada on elektroniczny panel z wyświetlaczem, na którym znajdują się 3 ikony. (Niektóre modele nie posiadają elektronicznego panela z wyświetlaczem, patrz (e)*) (a) Wskaźnik zasilania - zaświeci się, kiedy odkurzacz zostanie podłączony do zasilania.55 *Tylko w niektórych modelach ** Jedynie w niektórych modelach. Końcówki mogą się różnić w zależności od modelu Szczotka do parkietów* – Do parkietów i innych delikatnych powierzchni podłogowych. [AA] Turboszczotka mini do usuwania sierści zwierząt* - Turboszczotka mini służy do odkurzania schodów lub głębokiego odkurzania powierzchni pokrytych tkaninami i innych trudnych do czyszczenia powierzchni. Nadaje się w szczególności do usuwania sierści zwierząt. [Y] Turboszczotka mini do usuwania alergenów* – Turboszczotka mini służy do odkurzania schodów, głębokiego odkurzania powierzchni pokrytych tkaninami i innych trudnych do czyszczenia powierzchni miękkich, nadaje się w szczególności do usuwania sierści zwierząt domowych. [Z] WAŻNE: Nie należy korzystać z turboszczotek mini do odkurzania dywaników z długimi frędzlami, skór zwierzęcych i puszystych dywanów o włosie dłuższym niż 15 mm. Nie trzymaj końcówki nieruchomo, gdy szczotka się obraca.

KONSERWACJA URZĄDZENIA

Opróżnianie pojemnika na kurz Kiedy klapa pojemnika na kurz d otyka mechanicznego czujnika napełnienia pojemnika w dolnej części korpusu głównego odkurzacza, rozlega się sygnał alarmowy, a na elektronicznym panelu wyświetlacza wyświetla się wskaźnik pełnego pojemnika. Oznacza to, że pojemnik na kurz jest zapełniony i należy go opróżnić. WAŻNE: Aby utrzymać optymalną wydajność, nie wolno pozwolić, aby odkurzacz pracował, kiedy pojemnik na kurz jest zapełniony.

Zwolnić uchwyt pojemnika na kurz poprzez naciśnięcie zatrzasku zwalniającego pojemnik na kurz, a następnie pociągnąć pojemnik do góry, aby go wysunąć z obudowy odkurzacza. [8]

Kiedy pojemnik na kurz zostanie zwolniony z korpusu głównego, należy chwycić go jed

ręką za uchwyt i ustawić nad koszem na śmieci. Drugą ręką nacisnąć przycisk zwalniający klapę pojemnika, aby opróżnić pojemnik z kurzu. Aby usunąć cały kurz, należy kilka razy przesunąć zewnętrzny korpus pojemnika [9] w górę i w dół wewnętrznego korpusu pojemnika.

Po opróżnieniu zamknąć klapkę pojemnika na kurz i zamontować pojemnik w odkurzaczu. Sprawdzić, czy hak zatrzasnął się prawidłowo w korpusie odkurzacza [13].Następnie zablokować pojemnik na miejscu poprzez przesunięcie jego uchwytu w dół w taki sposób, aby zatrzask połączył się z korpusem głównym odkurzacza. Przy prawidłowym montażu słychać będzie odgłos zatrzaśnięcia. Ten krok to przeciwieństwo kroku 1.

4. Włożyć przewód zasilający z powrotem do gniazdka i wznowić pracę.

UWAGA: Przed przystąpieniem do opróżniania należy sprawdzić, czy wtyczka przewodu zasilającego została wyjęta z gniazdka elektrycznego. UWAGA: Przed ponownym zamontowaniem pokrywy pojemnika na kurz w obudowie sprawdzić, czy jest ona zamknięta. Odblokowanie systemu kompaktowania Jeśli ślimak [L1] modułu kompaktowania zostanie zablokowany, podejmie on 3 próby wznowienia pracy. W razie niepowodzenia rozlegnie się sygnał alarmu, a na elektronicznym

panelu wyświetlacza na korpusie głównym pojawi się ikonka BLOKADA. Oznacza to, że blokadę należy usunąć, aby móc kontynuować pracę. WAŻNE: Jeśli ślimak [L1] modułu kompaktowania zostanie zablokowany, należy natychmiast przerwać pracę odkurzacza i usunąć blokadę zgodnie z poniższymi wskazówkami.

1. Zwolnić uchwyt pojemnika na kurz poprzez naciśnięcie zatrzasku zwalniającego

pojemnik na kurz, a następnie pociągnąć pojemnik do góry, aby go wysunąć z obudowy odkurzacza. [8]

Przytrzymać uchwyt pojemnika jedną ręką, a drugą obrócić wewnętrzny korpus pojemnika we wskazanym kierunku, aby wyjąć pojemnik na kurz z obsady. Opróżnić pojemnik na kurz i usunąć wszelkie blokady ze ślimaka [L1] lub modułu sep aratora cyklonowego. [10]

Po usunięciu blokady i oczyszczeniu separatora wielocyklonowego [11] oczyścić klapkę rury na drobny pył [L2] i upewnić się, że jest wolna od włosów oraz innych zabrudzeń. Zamontować z powrotem pojemnik na kurz w głównym korpusie odkurzacza [12] i zablokować na miejscu poprzez obrócenie wewnętrznego pojemnika na kurz.

Zamontować pojemnik na kurz w odkurzaczu i sprawdzić, czy hak prawidłowo zatrzasnął się w korpusie odkurzacza [13]. Następnie zablokować pojemnik na miejscu poprzez przesunięcie jego uchwytu w dół w taki sposób, aby zatrzask połączył się z korpusem głównym odkurzacza. Przy prawidłowym montażu słychać będzie odgłos zatrzaśnięcia. Ten krok to przeciwieństwo kroku 1.

5. Włożyć przewód zasilający z powrotem do gniazdka i wznowić pracę.

UWAGA: Przed przystąpieniem do usunięcia blokady należy wyjąć wtyczkę przewodu zasilającego z gniazdka elektrycznego. UWAGA: Przed ponownym zamontowaniem pokrywy pojemnika na kurz w obudowie sprawdzić, czy jest ona zamknięta. Czyszczenie ltrów zmywalnych Odkurzacz posiada zestaw ltrów, aby zapewnić optymalną wydajność odkurzania. Filtry należy regularnie wyjmować i opukiwać je, aby usunąć kurz. Filtry należy myć co 3 miesiące i regularnie wymieniać. WAŻNE: Wszystkie bezworkowe odkurzacze wymagają regularnego czyszczenia ltrów. Niedostateczne czyszczenie ltrów może doprowadzić do zapchania, przegrzania i uszkodzenia odkurzacza. Może to spowodować wygaśnięcie gwarancji. WAŻNE: Należy regularnie sprawdzać i konserwować ltry. WAŻNE: Przed założeniem zestawu ltra należy zawsze upewnić się, że całkowicie wysechł. Aby uzyskać dostęp do ltra: WAŻNE: Przed uzyskaniem dostępu do ltrów należy wyłączyć odkurzacz i wyjąć wtyczkę przewodu zasilającego z gniazdka elektrycznego.

Nacisnąć zatrzask zwalniający pojemnik na kurz, aby odblokować pojemnik, pociągnąć go do góry i wyjąć z obudowy odkurzacza. [13]

2. Nacisnąć zatrzask pokrywy ltra przed silnikiem i przesunąć ją w przeciwną stronę, aby ją

3. Wyjąć mikroltr z obudowy odkurzacza i przemyć go ręcznie w ciepłej wodzie. Nie

stosować gorącej wody ani detergentów. Wycisnąć nadmiar wody z ltra i pozostawić do całkowitego wyschnięcia przed ponownym założeniem. [15,18,19]56

4. Złożyć z powrotem pakiet ltrów i po całkowitym wyschnięciu zamontować w odkurzaczu.

Nacisnąć na ltr od góry, aby upewnić się, czy jest prawidłowo włożony na swoje miejsce.

5. Nacisnąć pokrywę ltra przed silnikiem od góry, aby ją zablokować. Prawidłowo włożona

pokrywa ltra przed silnikiem zatrzaśnie się na swoim miejscu.

6. Zamontować pojemnik na kurz w odkurzaczu i sprawdzić, czy hak prawidłowo zatrzasnął

się w korpusie odkurzacza. Następnie zablokować pojemnik na miejscu poprzez przesunięcie jego uchwytu w dół w taki sposób, aby zatrzask połączył się z korpusem głównym odkurzacza. Przy prawidłowym montażu słychać będzie odgłos zatrzaśnięcia. Ten krok to przeciwieństwo kroku 1. Aby uzyskać dostęp do ltra wylotowego znajdującego się w podstawie odkurzacza.

1. Nacisnąć dwa przyciski, aby odblokować pokrywę ltra wylotowego i wyjąć go z obudowy

2. Aby wyjąć pakiet ltrów z obsady, należy pociągnąć za uchwyt w kształcie pierścienia na

ltrze wylotowym. [17]

Delikatnie opukać i umyć ltr. Nie stosować gorącej wody ani detergentów. Usunąć nadmia

wody z ltra i pozostawić do całkowitego wyschnięcia przed ponownym założeniem. [18,19]

4. Złożyć z powrotem całkowicie osuszony pakiet ltrów i zamontować w odkurzaczu.

Dobrze docisnąć, aby prawidłowo wszedł do obsady.

Nacisnąć krawędź pokrywy ltra wylotowego z tej strony, z której znajdują się zaciski,

taki sposób, aby pokrywa ltra wylotowego zatrzasnęła się na swoim miejscu. WAŻNE: Nie należy używać urządzenia bez założonego zestawu ltra.

LISTA KONTROLNA UŻYTKOWNIKA

W razie wystąpienia problemu z urządzeniem należy skorzystać z poniższej prostej listy kon- trolnej użytkownika przed skontaktowaniem się z lokalnym serwisem rmy Hoover.

• Czy gniazdko, do którego podłączono odkurzacz, jest pod napięciem? Sprawdź gniazdko elektryczne, podłączając do niego inne urządzenie elektryczne.

• Nie ma rozdziału pt. „Czyszczenie separatora cyklonowego”?

• Sprawdzić, czy ślimak jest zablokowany Jeśli tak, przejść do rozdziału pt. „Odblokowanie systemu kompaktowania”.

Jeśli na panelu wyświetlacza nie ma żadnych sygnałów oprócz wskaźnika zasilania, a siła ssania jest niedostateczna: A. Czy trzeba wyczyścić ltry? Jeśli tak, zobacz rozdział „Czyszczenie ltrów zmywalnych”.

Sprawdź, czy w systemie nie powstała niedrożność. Przy użyciu pręta lub patyka usu nąć niedrożność z rury lub elastycznego węża. C. Sprawdzić, czy ltr przed silnikiem jest zamontowany, a pokrywa jest prawidłowo zamknięta. D. Sprawdzić, czy pojemnik na kurz jest prawidłowo zamontowany.

Sprawdzić, czy zespół segregatora cyklonowego nie wymaga czyszczenia. Patrz rozdział pt. „Czyszczenie separatora wielocyklonowego”. F. Czy nie nastąpiło przegrzanie odkurzacza? W przypadku przegrzania odkurzacz automatycznie ponownie uruchomi się po około 30 minutach.
