INSTRUKCJA OBSŁUGI VSQ8SEN72A SIEMENS

Wskazówki dotyczące bezpieczeństwa....19

pl Instrukcja użytkowania 68

Instrukcję obsługi należy zachować.

W przypadku przekazywania odkurzacza osobom trzecim należy dołączyć również instrukcję obsługi.

Użytkowanie zgodnie z przeznaczeniem

Odkurzacz przeznaczony jest do użytku w gospodarstwie domowym i nie nadaje się do celów przemysłowych. Odkurzacz należy użytkować wyłącznie zgodnie ze wskazówkami podanymi w niniejszej instrukcji obsługi. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

Dlatego należy bezwzględnie przestrzegać poniższych wskazówek!

Odkurzacz można eksploatować wyłącznie z:

■ oryginalnymi częściami zamiennymi, oryginalnymi akcesoriami lub oryginalnym wyposażeniem dodatkowym

■ W celu uniknięcia ryzyka utraty gwarancji zalecamy użytkowanie urządzenia wyłącznie z oryginalnymi workami filtrującymi.

Aby uniknąć uszkodzeń urządzenia lub skaleczeń, odkurzacza nie należy używać do:

■ odkurzania ludzi i zwierząt.
■ zasysania:

• mikroorganizmów (np. much, pajaków itp.),
• substancji szkodliwych dla zdrowia, o ostrych krawędziach, gorących lub żarzących się,
• wilgotnych lub płynnych substancji,
• łatwopalnych lub wybuchowych materiałów i gazów,
• popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania,
• pyłu tonerowego z drukarek i kopiarek.

Wskazówki dotyczące bezpieczeństwa

Odkurzacz spełnia obowiązujące wymogi techniczne oraz przepisy bezpieczeństwa.

■ Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa.

■ Dzieci nie mogą bawić się urządzeniem.
■ Dzieciom bez nadzoru nie wolne przeprowadzać czyszczenia ani konserwacji.

■ Plastikowe torby i folie przechowywać miejscu niedostępnym dla małych dzieci i wyrzucić.

= Istnieje niebezpieczeństwo uduszenia!

Prawidłowe użytkowanie

■ Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tabliczce znamionowej.
Nigdy nie odkurzać bez worka filtrującego lub pojemnika na pył, filtra zabezpieczającego silnik i filtra wylotu powietrza.

= Urządzenie może ulec uszkodzeniu!

■ Nie odkurzać szczotką ani rurą w pobliżu głowy.

= Istnieje niebezpieczeństwo obrażeń!

■ Podczas odkurzania schodów urządzenie musi znajdować się niżej niż użytkownik.

■ Nie używać przewodu zasilającego ani węża do prze- noszenia/transportowania odkurzacza.

■ Jeżeli przewód zasilający zostanie uszkodzony, musi zostać wymieniony przez producenta, autoryzowany serwis lub przez uprawnionego do tego fachowca, co pozwoli uniknąć zagrożeń.
■ W przypadku wielogodzinnej pracy w trybie ciągłym należy całkowicie wyciągnąć z odkurzacza przewód zasilający.
■ W celu odłączenia urządzenia od sieci, ciągnąć za wtyczkę, a nie za przewód zasilający.
■ Przewodu zasilającego nie wolno prowadzić po ostrych krawędziach ani zaciskać.

■ Przed przystąpieniem do prac związanych z naprawą lub konserwacją odkurzacza należy wyciągnąć wtyczkę z gniazda sieciowego.

■ Nie uruchamiać uszkodzonego odkurzacza. W przypadku zakłócenia w pracy urządzenia należy wyciągnąć wtyczkę z gniazda.
■ W celu uniknięcia zagrożeń, naprawy urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis.
■ Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła.

■ Unikać kontaktu filtrów (worek filtrujący, filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol.
■ Odkurzacz nie nadaje się do stosowania na placach budowy.

= Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia.

■ Gdy odkurzacz nie jest używany, należy go wyłączać.
■ Zużyte urządzenia należy bezzwłocznie wycofać

z użytkowania, a następnie zutylizować zgodnie z obowiązującymi przepisami.

Uwaga

Gniazdo sieciowe musi być zabezpieczone bezpiecznikiem o mocy co najmniej 16A.

Jeżeli w momencie włączania urządzenia zadziała bezpiecznik, może to być spowodowane tym, że równocześnie inne urządzenia elektryczne o większej mocy przyłączeniowej podłączone są do tego samego obwodu elektrycznego.

Zadziałania bezpiecznika można uniknąć, ustawiając najniższy stopień mocy przed włączeniem urządzenia i wybierając wyższy stopień dopiero po jego włączeniu.

Wskazówki dotyczące utylizacji

■ Opakowanie

Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych.

■ Zużyte urządzenie

Zużyte urządzenia często zawierają pełnowartościowe materiały. Z tego względu zużyte urządzenie należy oddawać dostawcy względnie do centrum odzysku surowców wtórnych do ponownego wykorzystania. Informację na temat aktualnie obowiązujących sposobów utylizacji można uzyskać w wyspecjalizowanym sklepie lub w urzędzie gminy.

■ Utylizacja filtrów i worków filtrujących

Filtry i worki filtrujące wykonane są z materiałów przyjaznych dla środowiska. Jeśli nie zawierają substancji szkodliwych lub niedozwolonych, można je wyrzucać z odpadami komunalnymi.

hu

Dziękujemy za zakup odkurzacza Q8.0 firmy Siemens. W niniejszej instrukcji obsługi przedstawione zostały różne modele odkurzacza Q8.0. Dlatego może się zdarzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego modelu. W celu osiągnięcia możliwie najlepszego wyniku odkurzania należy stosować wyłącznie oryginalne akcesoria firmy Siemens, które zostały zaprojektowane specjalnie do tego modelu odkurzacza.

Instrukcję obsługi należy zachować. W przypadku przekazywania odkurzacza osobom trzecim należy dołączyć również instrukcję obsługi.

Należy rozłożyć strony z rysunkami!

1 Przełączana szczotka do podłóg* (wygląd szczotki może odbiegać od rysunku, działanie i funkcja nie ulegają zmianie)
2 Szczotka do podłóg twardych*
3 Szczotka TURBO-UNIVERSAL® do podłóg*
4 Rura teleskopowa z tuleją przesuwną (i złączem zatrzaskowym)*
5 Rura teleskopowa z przyciskiem przesuwnym (i złączem zatrzaskowym)*
6 Ssawka do szczelin
7 Uchwyt na akcesoria
8 Szczotka do tapicerki
9 Pędzel do odkurzania mebli (do montażu na szczotce do tapicerki)*
10 Waż ssący
11 Uchwyt węża
12 Wskaźnik wymiany filtra
13 Obrotowy regulator mocy oraz włącznik/wyłącznik
14 Filtr wylotu powietrza
15 Zaczep
16 Przewód zasilający
17 Pokrywa tylna
18 Uchwyt do przenoszenia
19 Pokrywa komory pyłowej
20 Zaczep rury ssącej (na spodzie urządzenia)
21 Worek filtrujący
22 Filtr zabezpieczający silnik*

Części zamienne i wyposażenie dodatkowe

A Zestaw filtrów wymiennych

Filtr typu GXXL (VZ41AFGXXL)

W celu uzyskania najwyższej wydajności oraz w przypadku urządzeń z technologią powerSensor*, zalecamy używanie filtrów wymiennych typu GXXL-plus (VZ4GXXLP2).

Zawartość: 4 worki filtrujące z zamknięciem

1 mikrofiltr higieniczny

Używanie oryginalnych worków gwarantuje, że urządzenie zawsze będzie działało z optymalną mocą.

• Wysoka skuteczność czyszczenia
• Doskonała filtracja i higiena
• Dłuższy okres użytkowania urządzenia
• Duża trwałość i odporność na rozrywanie
• do 50% dłuższy czas użytkowania
  http://www.dust-bag-siemens.com

B Szczotka TURBO-UNIVERSAL® do tapicerki VZ46001

Jednoczesne szczotkowanie i odkurzanie mebli tapicerskich, materacy, foteli samochodowych itd. Szczególnie nadaje się do usuwania sierści zwierząt. Napęd wałka szczotki zapewnia strumień powietrza zasysanego przez odkurzacz.

Nie jest wymagane podłączenie do sieci elektrycznej.

C Szczotka TURBO-UNIVERSAL® do podłóg VZ102T-BB

Jednoczesne szczotkowanie i odkurzanie dywanów i wykładzin dywanowych z krótkim włosiem, względnie wszystkich wykładzin. Szczególnie nadaje się do usuwania sierści zwierząt. Napęd wałka szczotki zapewnia strumień powietrza zasysanego przez odkurzacz.

Nie jest wymagane podłączenie do sieci elektrycznej.

D Szczotka do podłóg twardych VZ123HD

Do odkurzania gładkich powierzchni podłogowych (parkiet, płytki ceramiczne, terakota,...)

z bardzo miękkim włosiem naturalnym

E Szczotka do podłóg twardych VZ124HD

Innowacyjna szczotka do podłóg twardych z systemem soft & roll:

2 obrotowe wałki szczotki z włosia naturalnego.

Bez konieczności wcześniejszego usuwania większych cząstek brudu.

Przed pierwszym użyciem

Rysunek 1

Uchwyt nasadzić na wąż ssący i zablokować.

Uruchomienie

Rysunek 2

a) Króciec węża włożyć w otwór ssący w pokrywie, aż do zaskoczenia na miejsce.
b) W celu wyciągnięcia węża ssącego wcisnąć obie zapadki i wyciągnąć wąż.

Rysunek 3

• Uchwyt wsunąć do zatrzaśnięcia w rurę teleskopową.
• W celu rozłączenia połączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową.

•

Rysunek 4

• Wsunąć rurę teleskopową w króciec szczotki do podłóg, aż do zatrzaśnięcia.
• W celu rozłączenia połączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową.

Rysunek 5\*

Odblokować rurę teleskopową przesuwając tuleję przesuwną/przycisk przesuwny zgodnie z kierunkiem strzałki i ustawić odpowiednią długość rury.

Rysunek 6

a) Uchwyt na akcesoria nasadzić w żądanej pozycji na rurę teleskopową.
b) Pędzel do odkurzania mebli nasadzić na szczotkę do tapicerki i zablokować.
c) Szczotkę do tapicerki z pędzlem do odkurzania mebli oraz ssawkę do szczelin włożyć w uchwyt na akcesoria, lekko naciskając od góry lub od dołu.

Rysunek 7

Chwycić za wtyczkę przewodu zasilającego, wyciągnąć przewód na odpowiednią długość i włożyć wtyczkę do gniazda.

W przypadku użytkowania urządzenia dłużej niż

- 30 minut należy całkowicie wyciągnąć przewód zasilający.

= Niebezpieczeństwo przegrzania i uszkodzenia.

Rysunek 8 Włączanie/wyłączanie

Włączyć/wyłączyć odkurzacz poprzez naciśnięcie regulatora obrotowego.

Rysunek 9 Regulacja siły ssania

Poprzez obracanie regulatora obrotowego można bezstopniowo ustawić żądaną siłę ssania.

min - Do odkurzania firanek i delikatnych tkanin - Do odkurzania mebli tapicerskich i poduszek

Do odkurzania delikatnych dywanów i codziennego czyszczenia przy nieznacznym zabrudzeniu

- Do czyszczenia wytrzymałych wykładzin podłogowych

max - Do odkurzania twardych podłóg oraz mocno zabrudzonych dywanów i wykładzin dywa-nowych

Odkurzanie

Uwaga:

- W zależności od właściwości podłogi (np. szorstkie, rustykalne podłogi) szczotki do podłóg ulegają zniszczeniu. Dlatego należy w regularnych odstępach czasu sprawdzać spód szczotki. Zużyte, charakteryzujące się ostrymi krawędziami spody szczotki mogą uszkodzić delikatne podłogi, jak parkiet czy linoleum. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku używania zużytych szczotek do podłóg.

Rysunek 10

Ustawianie przełączanej szczotki do podłóg:

■ Dywany i wykładziny dywanowe =>

■ Podłogi twarde / parkiet =>

Rysunek 11\* Odkurzanie z zastosowaniem wyposażenia dodatkowego

W zależności od potrzeby nasadzić szczotkę na rurę ssącą lub uchwyt:

a) Ssawka do szczelin. Do odkurzania szczelin, rogów itp.
b) Szczotka do tapicerki. Do odkurzania mebli tapi- cerskich, zasłon itp.
c) Szczotka do tapicerki z zamontowanym pędzlem do odkurzania mebli. Do odkurzania ram okiennych, szaf, profili itp.
Po użyciu z powrotem włożyć ssawkę do szczelin i szczotkę do tapicerki w uchwyt na akcesoria.
d) Szczotka do podłóg twardych Do odkurzania twardych powierzchni podłogowych (płytek ceramicznych, parkietu itp.)
- Wsunąć rurę teleskopową w króciec szczotki do podłóg twardych, aż do zatrzaśnięcia.
- W celu rozłączenia połączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową.

Rysunek 12

• W czasie krótkich przerw w odkurzaniu można skorzystać z zaczepu umieszczonego z tyłu urządzenia.
• Po wyłączeniu urządzenia hak na szczotce do podłóg wsunąć we wgłębienie na spodzie urządzenia.

Rysunek 13

Aby pokonać przeszkody, np. schody, urządzenie można przenosić za uchwyt.

Po pracy

Rysunek 14

- Wyciągnąć wtyczkę z gniazda sieciowego. - Pociągnąć krótko za przewód zasilający i puścić (przewód zwija się automatycznie).

Rysunek 15

- Do odstawiania/transportowania urządzenia można korzystać z zaczepu rury ssącej znajdującego się na spodzie urządzenia.

- Ustawić urządzenie pionowo. Wsunąć hak przy szczotce do podłóg we wgłębienie na spodzie urządzenia.

Technologia powerSensor\*

Jeśli urządzenie jest wyposażone w technologię powerSensor*, rozwiązanie to automatycznie zapewni działanie urządzenia z optymalną mocą. W połączeniu z oryginalnymi workami gwarantuje minimalne zużycie worków filtrujących oraz dodatkową oszczędność energii.

Technologia powerSensor jest zawsze aktywowana automatycznie i nie wymaga włączenia przez użytkownika.

Optymalne działanie technologii powerSensor wymaga używania filtrów wymiennych typu GXXLplus (VZ4GXX-LP2).

Wymiana filtra

Uwaga: Przed wymianą filtra zawsze wyłącać

urządzenie!

Wymiana worka filtrującego

Rysunek 16

a) Jeśli przy uniesionej szczotce i ustawieniu najwyższej mocy ssania stale świeci się wskaźnik wymiany filtra, należy wymienić worek filtrujący, nawet jeśli nie jest jeszcze całkowicie wypełniony. W takim przypadku o konieczności wymiany decyduje rodzaj wypełnienia.

Szczotka, rura ssąca i wąż ssący nie mogą być zatkane, nawet jeśli nie powoduje to aktywowania wskaźnika wymiany filtra.

b) W celu usunięcia zatkania można w łatwy sposób odłączyć uchwyt od węża.

Rysunek 17 Otwieranie pokrywy

- Otworzyć pokrywę naciskając dźwignię zamykającą zgodnie z kierunkiem strzałki.

Rysunek 18

a) Zamknąć worek filtrujący przez pociągnięcie za nakładkę zamykającą i wyjąć go.

b) Nowy worek filtrujący wsunąć w mocowanie, aż do zatrzaśnięcia. Worek filtrujący powinien być przy ty złożony tak, jak po wyjęciu z opakowania. Worka filtrującego nie należy dodatkowo składać ani zaginać. Przy zamykaniu pokrywy uważać, aby worek filtrujący nie został przycięty.

Uwaga: Pokrywa zamyka się wyłącznie z włóżonym

workiem filtrującym.

Filtr zabezpieczający silnik

! Uwaga: Nie używać odkurzacza bez włożenia filtra zabezpieczającego sinik.

Czyszczenie filtra zabezpieczającego silnik

Filtr zabezpieczający silnik należy czyścić w regularnych odstępach czasu poprzez wytrzepanie lub wypłukanie!

Rysunek 19\*

• Otworzyć pokrywę komory pyłowej. Rysunek 17
  Zwolnić blokadę filtra zabezpieczającego silnik przez pociągnięcie za boczne nakładki i wyjąć filtr zgodnie z kierunkiem strzałki.
  Wyczyścić filtr zabezpieczający silnik przez wytrze- panie.
  W przypadku dużego zanieczyszczenia filtr należy wypłukać.

Następnie filtr pozostawić do wyschnięcia na co najmniej 24 godziny.

Po wyczyszczeniu filtr zabezpieczający silnik umieścić w w urządzeniu i zablokować na górze. Zamknąć pokrywę komory pyłowej.

Filtr wylotu powietrza

Filtr wylotu powietrza należy raz w roku wyczyścić lub wymienić.

Wymiana higienicznego mikrofiltra wylotu powietrza (filtr higieniczny Ultra Air II)

Rysunek 20\*

• Otworzyć pokrywę tylną.
• Przez naciśnięcie nakładki zamykającej w kierunku wskazywanym przez strzałkę odblokować uchwyt filtra.
• Wyjąć z uchwytu piankę filtrującą* i wytrzepać.

Wymienić zużyty mikrofiltr higieniczny na nowy. (w przypadku zakupu oryginalnych worków filtrujących jest elementem zestawu).

Włożyć piankę filtrującą w uchwyt filtra.

- Włożyć uchwyt filtra w urządzenie i zatrzasnąć.

Czyszczenie filtru wylotu powietrza Hepa (filtr higie-niczny Ultra HEPA)

Filtr Hepa jest tak skonstruowany, że nie trzeba go wymieniać, jeśli urządzenie jest użytkowane zgodnie z przeznaczeniem w gospodarstwie domowym.

Aby odkurzacz pracował z optymalną mocą, filtr Hepa należy wymienić po roku użytkowania. Niezależnie od ewentualnych przebarwień na powierzchni filtr zachowuje skuteczność działania.

Rysunek 21\*

Otworzyć pokrywę tylną.
Przez naciśnięcie nakładki zamykającej w kierunku wskazywanym przez strzałkę odblokować filtr Hepa i wyjąć z urządzenia.
Moduł filtrujący wytrzepać i wypłukać pod bieżącą woda.

Moduł filtrujący można ewentualnie uprać w pralce w temperaturze maks. 30° C przy użyciu delikatnego programu prania i najniższej prędkości wirowania.

TIPP: W celu ochrony pozostałego prania umieścić moduł w specjalnej siatce.

Po całkowitym wyschnięciu (co najmniej 24 godz.) ponownie włożyć filtr Hepa do urządzenia i zablokować.
Zamknąć pokrywę tylną.

W przypadku zasysania drobnych cząstek brudu (jak np. gipsu, cementu itd.), należy wytrzepać filtr zabezpieczający silnik lub wymienić zarówno filtr zabezpieczający silnik, jak i filtr wylotu powietrza.

Pielęgnacja

Przed każdym czyszczeniem odkurzacza należy go wyłączyć i wyciągnąć wtyczkę z gniazda. Odkuracz i elementy wyposażenia z tworzywa sztucznego można czyścić dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.

! Nie stosować środków do szorowania, środków do czyszczenia szkła ani uniwersalnych środków czyszczących. Pod żadnym pozorem nie zanurzać odkurzacza w wodzie.

W razie potrzeby komorę pyłową odkurzyć za pomocą drugiego odkurzacza lub oczyścić suchą ściereczką lub pędzelkiem.

Zastrzegamy sobie prawo do zmian technicznych.

hu

BSH Sprzęt Gospodarstwa

Domowego sp. z o.o.

Al. Jerozolimskie 183

02-222 Warszawa

Centrala Serwisu:

Tel.: [phone]

Fax: [phone]

mailto:Serwis.Fabryczny@

bshg.com

www.siemens-home.pl

PT Portugal

BSHP Electrodomésticos, Lda.

Urządzenie to oznaczono zgodnie z europejską wytyczną 2012/19/UE o zużytych urządzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment - WEEE).

Wytyczna ta określa ramy obowiązującego w całej Unii Europejskiej odbioru i wtórnego wykorzystania starych urządzeń.

hu

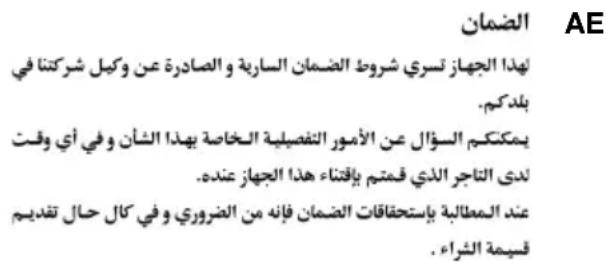

Dla urządzenia obowia zują warunki gwarancyjne wydane przez nasze przedstawjcielstwo w kraju zakupu. O szczególach moźecie sie, Państwo dowledzieć u sprzedawcy, u którego dokonano zakupu urządzenia. Przy korzystaniu ze świadczeń gwarancyjnych wymagane jest przedłożenie dowodu zakupu.
