INSTRUKCJA OBSŁUGI HWR550 SAMSUNG

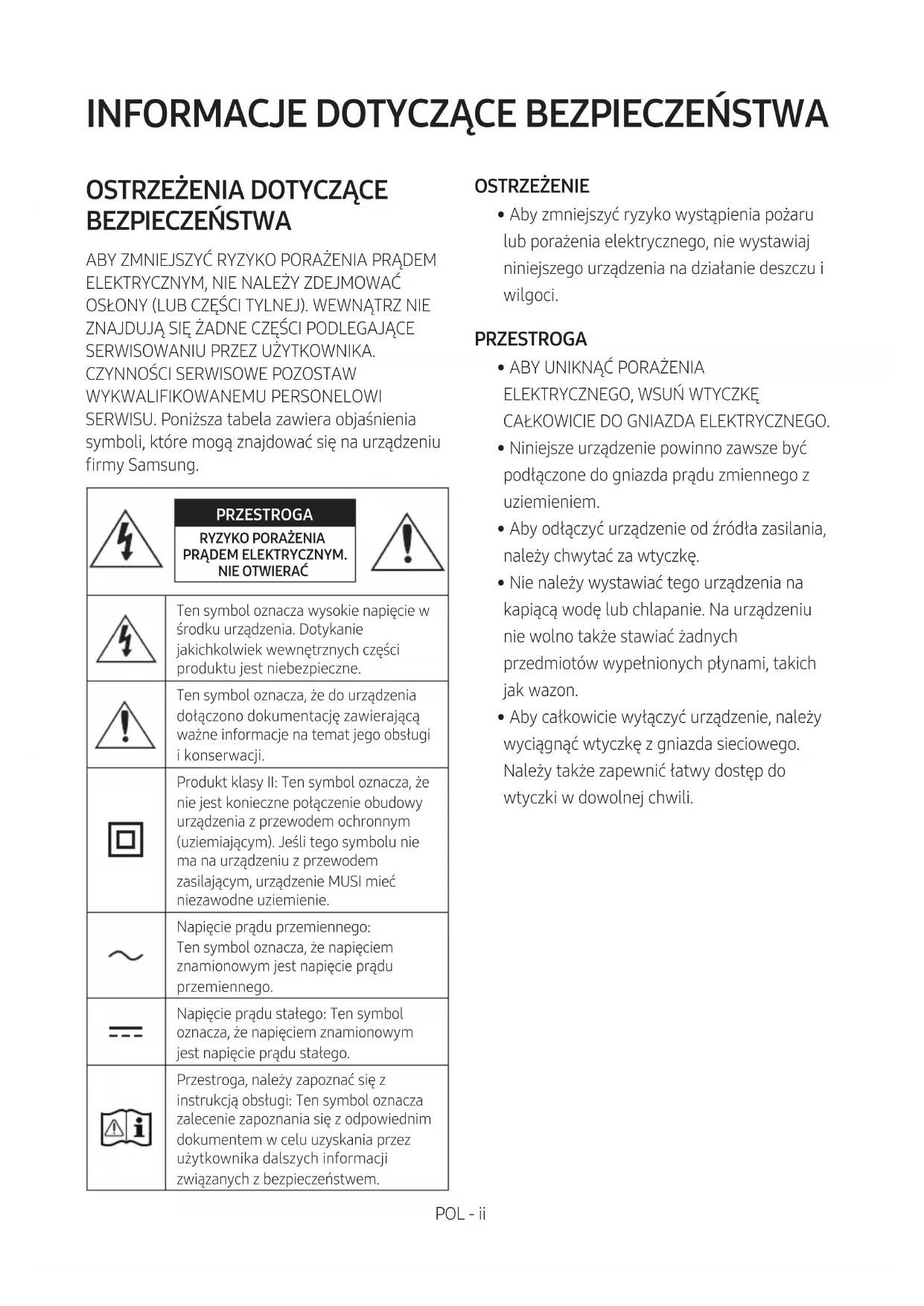

OSTRZEŻENIA DOTYCZĄCE

WYKWALIFIKOWANEMU PERSONELOWI SERWISU. Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na urządzeniu rmy Samsung. PRZESTROGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆTen symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym). Jeśli tego symbolu nie ma na urządzeniu z przewodem zasilającym, urządzenie MUSI mieć niezawodne uziemienie. Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem. OSTRZEŻENIE

• Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci. PRZESTROGA

• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.

• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.

• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.

• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.POL - iii

1. Upewnij się, że domowa sieć zasilająca

prądem przemiennym spełnia wymagania z zakresu zasilania umieszczone na naklejce identykacyjnej na spodzie produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.

2. Podczas burzy z piorunami należy odłączyć

główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.

3. Jednostki nie należy wystawiać

bezpośrednio na promienie słońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

4. Produkt należy chronić przed wilgocią (np.

wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

5. Baterie użyte w tym produkcie zawierają

substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać. W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.

INFORMACJE O PODRĘCZNIKU

UŻYTKOWNIKA Podręcznik użytkownika składa się z dwóch części: niniejszego uproszczonego, drukowanego PODRĘCZNIK UŻYTKOWNIKA oraz szczegółowego PEŁNY PODRĘCZNIK UŻYTKOWNIKA dostępnego do pobrania ze strony internetowej rmy Samsung.

PODRĘCZNIK UŻYTKOWNIKA

Niniejszy podręcznik użytkownika zawiera informacje na temat instrukcji bezpieczeństwa, instalacji, komponentów, połączeń oraz danych technicznych produktu.

PEŁNY PODRĘCZNIK UŻYTKOWNIKA

PEŁNY PODRĘCZNIK UŻYTKOWNIKA jest dostępna w internetowym centrum obsługi klienta rmy Samsung po zeskanowaniu kodu QR. Aby wyświetlić instrukcję obsługi na komputerze lub urządzeniu przenośnym, należy ją pobrać w formacie dokumentu z witryny rmy Samsung. (http://www.samsung.com/support) Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.POL - iv

01 Sprawdzanie Komponentów 2 Wkładanie baterii przed użyciem pilota (2 baterie typu AA) ------------------------- 2 02 Opis Produktu 3 Panel przedni / Prawa strona panelu listwy Soundbar ------------------------- 3 Panel dolny listwy Soundbar ------------------------- 4 03 Podłączanie Listwy Soundbar 5 Podłączanie zasilania elektrycznego

Podłączanie listwy Soundbar do głośnika niskotonowego

– Automatyczne połączenie pomiędzy głośnikiem niskotonowym a listwą Soundbar

– Ręczne podłączanie głośnika niskotonowego w przypadku, gdy automatyczne

Podłączanie urządzenia SWA-8500S (do nabycia osobno) do listwy Soundbar

04 Podłączanie do Telewizora 10 Metoda 1. Podłączanie do telewizora za pomocą przewodu

– Podłączanie do telewizora za pomocą przewodu optycznego

– Podłączanie do telewizora za pomocą cyfrowego przewodu HDMI

Metoda 2. Połączenie bezprzewodowe

– Podłączanie do telewizora przez Bluetooth

05 Podłączanie do Urządzenia Zewnętrznego 14 Podłączanie urządzenia zewnętrznego przy użyciu przewodu optycznego lub analogowego przewodu audio (AUX)

Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI

06 Podłączanie Urządzenia Pamięci USB 16POL - v 07 Podłączanie do Urządzenia Przenośnego 18 Połączenie przez Bluetooth

Korzystanie z aplikacji Samsung Audio Remote

– Instalowanie aplikacji Samsung Audio Remote

– Uruchamianie aplikacji Samsung Audio Remote

08 Korzystanie z Pilota 22 Obsługa pilota zdalnego sterowania

Regulacja głośności systemu Soundbar przy użyciu pilota do telewizora

Używanie ukrytych przycisków (z więcej niż jedną funkcją)

Dane wyjściowe dla różnych trybów efektów dźwiękowych

09 Montowanie Wspornika Ściennego 27 Środki ostrożności przy instalacji

Komponenty montażowe

10 Aktualizacja Oprogramowania 29 Procedura aktualizacji

Jeśli na ekranie nie pojawia się komunikat UPDATE

11 Rozwiązywanie problemów 31 12 Licencji 32 13 Informacja o Licencji Open Source 32

Ważne Informacje Dotyczące Obsługi Serwisowej

15 Dane Techniczne i Uwagi 33 Dane techniczne

VOL WOOFERSOUNDBARSOUND MODE PAIR Urządzenie główne Soundbar Głośnik niskotonowy Pilot zdalnego sterowania / Baterie

Przewód zasilający (Głośnik niskotonowy) Zasilacz transformatorowy (Urządzenie główne) Przewód zasilający (Zasilacz transformatorowy) Przewód optyczny x 2 x 2 Szablon do montażu na ścianie Śruba mocująca Śruba Wspornik do montażu na ścianie L Wspornik do montażu na ścianie P

• Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta : Dolna część urządzenia głównego Soundbar)

• Kroki dotyczące podłączania zasilania są oznaczone (1, 2, 3). Więcej informacji na temat podłączania zasilania znajduje się na stronie 5.

• W celu zakupu dodatkowych komponentów lub przewodów należy skontaktować się z Centrum Serwisowym rmy Samsung lub Działem Obsługi Klienta rmy Samsung.

• Zależnie od regionu wtyczka sieciowa może mieć różny wygląd lub może być dostarczona już zamocowana do zasilacza prądu przemiennego lub stałego.

• Wygląd akcesoriów może się nieznacznie różnić od powyższych ilustracji. Wkładanie baterii przed użyciem pilota (2 baterie typu AA) Zsuń pokrywę baterii w kierunku wskazanym przez strzałkę, do momentu jej całkowitego zdjęcia. Włóż 2 baterie typu AA (1,5 V), prawidłowo orientując ich bieguny. Wsuń z powrotem pokrywę baterii.POL - 3

OPIS PRODUKTU Panel przedni / Prawa strona panelu listwy Soundbar Ustaw listwę tak, aby logo rmy SAMSUNG znajdowało się na górze. Prawa strona listwy Soundbar

Wyświetlacz Wyświetla stan produktu oraz bieżący tryb.

Przycisk +/- (Głośność) Regulacja głośności.

• Poziom głośności jest wyświetlany na przednim wyświetlaczu listwy Soundbar podczas regulacji głośności.

Przycisk (Źród) Wybór trybu źródła wejścia. Tryb wejścia Wyświetlacz Cyfrowe wejście optyczne D.IN Wejście ARC (HDMI OUT) D.IN TV ARC (Automatyczna konwersja) Wejście AUX AUX Wejście HDMI HDMI Tryb BLUETOOTH BT Tryb USB USB

• Aby uruchomić tryb „BT PAIRING”, zmień źródło na tryb „BT”, a następnie naciśnij i przytrzymaj przycisk (Źródło) przez ponad 5 sekund.

Przycisk (Zasilanie) Włączanie i wyłączanie zasilania.

• Przy podłączaniu przewodu prądu zmiennego przycisk zasilania zadziała w ciągu od 4 do 6 sekund.

• Po włączeniu zasilania tego urządzenia nastąpi 4-5 sekundowe opóźnienie przed odtworzeniem dźwięku.

• Aby odtwarzać dźwięk tylko z zestawu Soundbar, należy wyłączyć głośniki telewizora w menu Audio Setup telewizora. Należy zapoznać się z instrukcją obsługi telewizoraPOL - 4 Panel dolny listwy Soundbar HDMI INUSB (5V 0.5A)AUX INDIGITAL AUDIO IN(OPTICAL)DC 24VHDMI OUT(TV-ARC) HDMI OUT (TV-ARC) HDMI IN DC 24V HDMI OUT (TV-ARC)

DIGITAL AUDIO IN (OPTICAL) Służy do podłączenia urządzenia zewnętrznego do cyfrowego wejścia audio (optycznego).

USB (5V 0.5A) Można tutaj podłączać urządzenia USB, aby odtwarzać zapisane na nich pliki muzyczne za pomocą listwy Soundbar.

AUX IN Służy do podłączenia do wyjścia analogowego urządzenia zewnętrznego.

HDMI IN Służy do jednoczesnego odbierania sygnałów audio i wideo za pomocą przewodu HDMI. Podłącz do wejścia HDMI urządzenia zewnętrznego.

HDMI OUT (TV-ARC) Służy do podłączenia do gniazda HDMI (ARC) w telewizorze.

DC 24V (Wejście na zasilacz) Służy do podłączenia zasilacza transformatorowego.

• Podczas odłączania przewodu zasilacza od gniazda ściennego należy trzymać go za wtyczkę. Nie ciągnij za przewód.

• Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną nawiązane połączenia pomiędzy wszystkimi podzespołami.POL - 5

03 PODŁĄCZANIE LISTWY SOUNDBAR

Podłączanie zasilania elektrycznego Za pomocą komponentów zasilających ( 1, 2 , 3) podłącz głośnik niskotonowy i listwę Soundbar do gniazda elektrycznego w następującej kolejności: 1 Podłącz przewód zasilający do głośnika niskotonowego. 2 Podłącz przewód wyjścia zasilania do zasilacza, a następnie włącz listwę Soundbar.

Podłącz przewód zasilający do gniazda elektrycznego. Patrz rysunki poniżej.

• Więcej informacji na temat wymaganego zasilania elektrycznego i zużycia prądu znajduje się na etykiecie umieszczonej na produkcie. (Etykieta: Tylna część urządzenia głównego Soundbar) POWER Tylna część głośnika niskotonowego 1 Przewód zasilający Podłączanie zasilania elektrycznego HDMI INUSB (5V 0.5A)AUX INDIGITAL AUDIO IN(OPTICAL)DC 24VHDMI OUT(TV-ARC)DC 24V Tylna część urządzenia głównego Soundbar 2 Zasilacz transformatorowy 3 Przewód zasilający Podłączanie zasilania elektrycznego

• Zasilacz transformatorowy musi leżeć płasko na stole lub na podłodze. Jeśli zasilacz transformatorowy zostanie powieszony wejściowym przewodem sieciowym skierowanym w górę, do wnętrza zasilacza może dostać się woda lub inne ciała obce i spowodować jego niepoprawne działanie.POL - 6 Podłączanie listwy Soundbar do głośnika niskotonowego Podłączony głośnik niskotonowy zapewnia wysoką jakość odtwarzania niskich tonów. Automatyczne połączenie pomiędzy głośnikiem niskotonowym a listwą Soundbar Po podłączeniu przewodów zasilających i włączeniu zasilania głośnik niskotonowy automatycznie połączy się z listwą Soundbar.

• Po zakończeniu automatycznego parowania włączą się niebieskie wskaźniki z tyłu głośnika niskotonowego. Diody LED z tyłu głośnika niskotonowego LED Stan Opis Rozwiązanie Niebieski Włączone Urządzenie podłączono prawidłowo (działa w zwykły sposób)

Dioda miga Odzyskiwanie połączenia Sprawdź, czy przewód zasilający jest prawidłowo podłączony do głównej listwy Soundbar lub odczekaj 5 minut. Jeśli kontrolka nie przestanie migać, spróbuj podłączyć głośnik niskotonowy ręcznie. znajdują się na stronie 7. Czerwony Włączone Czuwanie (z wyłączonym urządzeniem głównym Soundbar) Sprawdź, czy przewód zasilający jest poprawnie podłączony do urządzenia głównego Soundbar. Podłączenie nie powiodło się Podłącz ponownie. Instrukcje dotyczące podłączania ręcznego znajdują się na stronie 7. Czerwony i niebieski Dioda miga Nieprawidłowe działanie Skontaktuj się z Centrum Serwisowym rmy Samsung — dane kontaktowe znajdują się w niniejszym podręczniku.POL - 7 Ręczne podłączanie głośnika niskotonowego w przypadku, gdy automatyczne Przed wykonaniem poniższej procedury podłączenia ręcznego:

• Sprawdzić, czy kable zasilające są prawidłowo podłączone do listwy Soundbar oraz głośnika niskotonowego.

• Upewnić się, że listwa Soundbar jest włączona.

1. Naciśnij i przytrzymaj przycisk ID SET z tyłu głośnika niskotonowego przez co najmniej 5 sekund.

• Czerwony wskaźnik z tyłu głośnika niskotonowego się wyłączy, a niebieski wskaźnik zacznie migać. 5 Sec Tylna część głośnika niskotonowego

2. Przytrzymaj przycisk Góra na pilocie przez 5 sekund.

• Na wyświetlaczu listwy Soundbar pojawi się komunikat ID SET, który po chwili zniknie.

• Listwa Soundbar włączy się automatycznie po ustawieniu identykatora za pomocą przycisku ID SET. ID SET SOUNDMODE PAIR 5 Sec

3. Sprawdź, czy kontrolka LINK świeci nieprzerwanie na niebiesko (oznacza to, że połączenie zostało

zakończone). Stałe światło niebieskie Kontrolka LINK przestanie migać, a zacznie świecić nieprzerwanie, gdy pomiędzy listwą Soundbar a bezprzewodowym głośnikiem niskotonowym zostanie nawiązane połączenie.POL - 8 UWAGI

• Nie podłączaj kabla zasilania tego produktu lub telewizora do gniazda ściennego do momentu, aż zostaną wszystkie połączenia pomiędzy komponentami zostaną nawiązane.

• Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający.

• Jeśli jednostka główna zostanie wyłączona, bezprzewodowy głośnik niskotonowy przejdzie w tryb czuwania, a wskaźnik dioda LED trybu STANDBY z tyłu zamiga kilka razy na niebiesko, po czym zacznie świecić na czerwono.

• W przypadku korzystania z urządzenia używającego tej samej częstotliwości (5,8 GHz) w pobliżu listwy Soundbar, mogą wystąpić zakłócenia powodujące przerywanie dźwięków.

• Maksymalna odległość przesyłu sygnału bezprzewodowego jednostki głównej wynosi ok. 10 metrów, ale może się różnić w zależności od środowiska pracy. Jeśli między jednostką główną a bezprzewodowym głośnikiem niskotonowym znajduje się ściana z betonu zbrojonego lub ściana zawierająca elementy metalowe, działanie systemu może być niemożliwe, ponieważ metal blokuje przesył sygnału bezprzewodowego.

• Anteny odbiorcze sygnału bezprzewodowego są wbudowane w bezprzewodowy głośnik niskotonowy. Trzymaj urządzenia z dala od wody i wilgoci.

• W celu zapewnienia optymalnej jakości odsłuchu należy się upewnić, że obszar wokół bezprzewodowego subwoofera i bezprzewodowego modułu odbiornika (sprzedawany oddzielnie) jest wolny od przeszkód mogących wpływać na jego jakość. Podłączanie urządzenia SWA-8500S (do nabycia osobno) do listwy Soundbar Aby uzyskać efekt dźwięku przestrzennego, do listwy Soundbar można podłączyć zestaw tylnych głośników bezprzewodowych Samsung (SWA-8500S — do nabycia osobno).

1. Podłącz moduł odbiornika bezprzewodowego do 2 głośników dźwięku przestrzennego.

– Przewody głośników są oznaczone kolorami. SURROUND-LEFTID SET

2. Sprawdź, czy moduł odbiornika bezprzewodowego po podłączeniu do gniazda elektrycznego

przeszedł w stan oczekiwania.

• Niebieska dioda LED LINK na module odbiornika bezprzewodowego zacznie migać. Jeśli dioda LED nie miga, naciśnij długopisem przycisk ID SET w tylnej części modułu odbiornika bezprzewodowego i przytrzymaj go przez 5–6 sekund, aż dioda LED LINK zacznie migać (na niebiesko). Więcej informacji na temat diody LED zawiera instrukcja obsługi modelu SWA-8500S. ID SET

3. Przytrzymaj przycisk Góra na pilocie przez 5 sekund.

• Na wyświetlaczu listwy Soundbar pojawi się komunikat ID SET, który po chwili zniknie.

• Listwa Soundbar włączy się automatycznie po ustawieniu identykatora za pomocą przycisku ID SET. ID SET SOUND MODE PAIR 5 Sec PRZESTROGA

• Jeśli listwa Soundbar odtwarza muzykę w chwili łączenia z urządzeniem SWA-8500S, głośnik niskotonowy może przerywać w trakcie nalizowania połączenia.

4. Sprawdź, czy kontrolka LINK świeci nieprzerwanie na niebiesko (oznacza to, że połączenie zostało

zakończone). STANDBY LINK STANDBY LINK Stałe światło niebieskie Kontrolka LINK przestanie migać, a zacznie świecić nieprzerwanie, gdy pomiędzy listwą Soundbar a modułem bezprzewodowego odbiornika zostanie nawiązane.

5. Jeśli urządzenie SWA-8500S nie zostanie połączone, powtórz czynności z punktu 2.POL - 10

04 PODŁĄCZANIE DO TELEWIZORA

Odtwarzanie dźwięków telewizora z listwy za pomocą połączeń przewodowych lub bezprzewodowych.

• Po podłączeniu listwy Soundbar do wybranego telewizora Samsung można nią sterować za pomocą pilota do telewizora. – Ta funkcja jest obsługiwana przez telewizory Samsung Smart wyprodukowane w roku 2017 i później, obsługujące łączność Bluetooth po podłączeniu listwy Soundbar do telewizora za pomocą kabla optycznego. – Ta funkcja pozwala również na używanie menu telewizora do regulacji dźwięku i różnych ustawień, a także do regulowania poziomu głośności oraz wyciszania systemu. Metoda 1. Podłączanie do telewizora za pomocą przewodu W przypadku, gdy przesyłanie sygnałów odbywa się w standardzie Dolby Digital, a dla opcji „Format sygnału audio na wyjściu cyfrowym” wybrano ustawienie PCM, zaleca się zmianę tego ustawienia na Dolby Digital. Zmiana tego ustawienia zapewnia lepszą jakość dźwięku. (W zależności od marki telewizora w jego menu zamiast nazw Dolby Digital i PCM mogą pojawić się inne nazwy.) Podłączanie do telewizora za pomocą przewodu optycznego USB (5V 0.5A) AUX IN DIGITAL AUDIO IN(OPTICAL)OPTICAL OUTPrzewód optycznyDolna część listwy Soundbar Prawa strona listwy Soundbar D.IN

1. Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar z gniazdem wyjścia optycznego

OPTICAL OUT na telewizorze za pomocą cyfrowego przewodu optycznego.

2. Naciśnij przycisk (Źródło) znajdujący się po prawej stronie panelu lub na pilocie zdalnego

sterowania, a następnie wybierz tryb „D.IN”.POL - 11 Auto Power Link Po włączeniu telewizora, funkcja Auto Power Link automatycznie włączy system Soundbar.

1. Podłącz listwę Soundbar z telewizorem za pomocą cyfrowego przewodu optycznego.

2. Naciśnij i przytrzymaj przez 5 sekund przycisk Lewo na pilocie zdalnego

sterowania aby włączyć/wyłączyć funkcję Auto Power Link.

• Domyślnie funkcja Auto Power Link jest włączona. (Aby ją wyłączyć, przytrzymaj przez 5 sekund przycisk Lewo na pilocie zdalnego sterowania.)

• W zależności od tego, jakie urządzenie jest podłączone do systemu Soundbar, funkcja Auto Power Link może nie działać.

• Ta funkcja jest dostępna tylko w trybie „D.IN”. Podłączanie do telewizora za pomocą cyfrowego przewodu HDMI Prawa strona listwy SoundbarSprawdź port HDMI IN (ARC) na telewizorze.HDMI OUT(TV-ARC)HDMI INHDMI IN(ARC)Przewód HDMI (sprzedawany oddzielnie)Dolna część listwy SoundbarSprawdź port HDMI OUT (TV-ARC) na urządzeniu głównym Soundbar. TV ARC

1. Podłącz przewód HDMI (sprzedawany oddzielnie) do włączonego systemu Soundbar oraz do

telewizora, jak pokazano na rysunku.

2. Na wyświetlaczu urządzenia głównego Soundbar pojawi się komunikat „TV ARC” i system

rozpocznie odtwarzanie dźwięku telewizora.

• Jeśli nie słychać dźwięku telewizora, naciśnij przycisk (Źródło) znajdujący się prawej stronie listwy Soundbar lub na pilocie i wybierz tryb „D.IN”. Na wyświetlaczu pojawią się kolejno komunikaty „D.IN” i „TV ARC”, i rozpocznie się odtwarzanie dźwięku telewizora.

• Jeśli informacja „TV ARC” nie pojawia się na wyświetlaczu urządzenia głównego Soundbar, sprawdź, czy przewód HDMI (sprzedawany oddzielnie) jest podłączony do właściwego portu.

• Poziom głośności systemu Soundbar można regulować za pomocą przycisków regulacji głośności na pilocie od telewizora.POL - 12 UWAGI

• Interfejs HDMI umożliwia cyfrową transmisję obrazu i dźwięku za pośrednictwem jednego złącza.

• Jeśli telewizor jest wyposażony w port ARC, podłącz kabel HDMI do portu HDMI IN (ARC).

• Zalecamy skorzystanie z bezrdzeniowego kabla HDMI. Jeśli używasz kabla rdzeniowego, jego średnica nie powinna być większa niż 14 mm.

• Funkcja Anynet+ musi być włączona.

• Ta funkcja nie jest dostępna, jeśli kabel HDMI nie obsługuje ARC. Metoda 2. Połączenie bezprzewodowe Podłączanie do telewizora przez Bluetooth Jeśli system Soundbar jest podłączony do telewizora przez Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Do systemu Soundbar można podłączyć jednocześnie tylko jeden telewizor. SOUND MODE PAIR LUB Podłączenie początkowe

1. Naciśnij przycisk PAIR na pilocie zdalnego sterowania, aby przejść do trybu „BT PAIRING” .

(LUB) a. Naciśnij przycisk (Źródło) na panelu po prawej stronie, a następnie wybierz ustawienie „BT”. Jeśli z listwą Soundbar nie będzie połączone żadne urządzenie Bluetooth, komunikat „BT” zmieni się na „BT READY”. b. Gdy wyświetli się komunikat „BT READY”, naciśnij i przytrzymaj przez co najmniej 5 sekund przycisk (Źródło) na panelu z prawej strony listwy Soundbar, aż do wyświetlenia komunikatu „BT PAIRING”.

2. W menu telewizora wybierz tryb Bluetooth. (Więcej informacji zawiera podręcznik użytkownika

3. Z listy wyświetlanej na ekranie telewizora wybierz ustawienie „[AV] Samsung Soundbar R5-Series”.

Dostępny system Soundbar jest wskazany na liście dostępnych urządzeń Bluetooth telewizora wraz z komunikatem „Need Pairing” lub „Paired”. Aby połączyć się z systemem Soundbar, należy wybrać komunikat i nawiązać połączenie.

• Po nawiązaniu połączenia systemu z telewizorem, na przednim wyświetlaczu listwy Soundbar pojawią się komunikaty [Nazwa telewizora] → „BT”.

4. Od teraz można odtwarzać dźwięk z telewizora na systemie Soundbar.POL - 13

Jeśli nie udało się połączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „[AV] Samsung Soundbar R5-Series”) pojawia się na liście, należy go usunąć.

• Następnie powtórz czynności z punktu od 1 do 3. UWAGA

• Po pierwszorazowym połączeniu listwy Soundbar z telewizorem ponowne nawiązanie połączenia odbywa się za pomocą trybu „BT READY”. Odłączanie urządzenia Soundbar od telewizora Naciśnij przycisk (Źródło) znajdujący po prawej stronie panelu lub na pilocie, a następnie wybierz dowolny tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż telewizor musi otrzymać odpowiedź od urządzenia Soundbar. (Czas oczekiwania może się różnić w zależności od modelu telewizora).

• Aby wyłączyć funkcję automatycznego łączenia przez Bluetooth listwy Soundbar z telewizorem, przytrzymaj przycisk

(Odtwarzanie / Pauza) na pilocie zdalnego sterowania przez 5 sekund. Listwa Soundbar musi być wtedy w trybie „BT READY”. (Przełącz ją z Wł. na Wył.) Jaka jest różnica między trybem BT READY a BT PAIRING?

• BT READY : Ten tryb umożliwia wyszukiwanie wcześniej połączonych telewizorów lub połączenie z listwą Soundbar wcześniej połączonego urządzenia przenośnego.

• BT PAIRING : W tym trybie możesz połączyć listwę Soundbar z nowym urządzeniem. (Naciśnij przycisk PAIR na pilocie zdalnego sterowania lub przytrzymaj przycisk (Źródło) z prawej strony listwy Soundbar przez 5 sekund, gdy listwa będzie w trybie „BT”.) UWAGI

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.

• System Soundbar wyłącza się automatycznie po 20 minutach w stanie gotowości.

• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach: – Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. – Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar. – Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.POL - 14

05 PODŁĄCZANIE DO URZĄDZENIA

ZEWNĘTRZNEGO Dzięki podłączeniu urządzenia zewnętrznego za pośrednictwem sieci przewodowej lub bezprzewodowej, można odtwarzać jego dźwięki na systemie Soundbar. Podłączanie urządzenia zewnętrznego przy użyciu przewodu optycznego lub analogowego przewodu audio (AUX) HDMI OUT(TV-ARC)

HDMI IN DIGITAL AUDIO IN(OPTICAL) OPTICAL OUT - AUDIO - R L Dolna część listwy Soundbar Przewód optyczny

Przewód audio (AUX) (sprzedawany oddzielnie)

Odtwarzacz BD / DVD / Dekoder / Konsola do gier Prawa strona listwy Soundbar 1 Przewód optyczny X Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na urządzeniu głównym z gniazdem wyjścia optycznego OPTICAL OUT na urządzeniu źródłowym za pomocą cyfrowego przewodu optycznego. Y Wybierz tryb „D.IN”, naciskając przycisk (Źródło) znajdujący się po prawej stronie panelu lub na pilocie. 2 Przewód audio (AUX) X Połącz gniazdo AUX IN (Audio) na urządzeniu głównym z gniazdem AUDIO OUT na urządzeniu źródłowym za pomocą przewodu audio. Y Wybierz tryb „AUX”, naciskając przycisk (Źródło) znajdujący się po prawej stronie panelu lub na pilocie.POL - 15 Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI HDMI OUTHDMI OUT(TV-ARC)HDMI INHDMI IN(ARC) Przewód HDMI (sprzedawany oddzielnie) Przewód HDMI (sprzedawany oddzielnie) Dolna część listwy Soundbar

Urządzenie zewnętrzne Prawa strona listwy Soundbar

1. Podłącz przewód HDMI (sprzedawany oddzielnie) do portu HDMI IN na tylnej stronie produktu

oraz do portu HDMI OUT urządzenia cyfrowego.

2. Podłącz przewód HDMI (sprzedawany oddzielnie) do portu HDMI OUT (TV-ARC) na tylnej stronie

produktu oraz do portu HDMI IN telewizora.

3. Naciśnij przycisk (Źródło) znajdujący się po prawej stronie panelu lub za pomocą pilota

zdalnego sterowania, a następnie wybierz opcję „HDMI”.

4. Tryb „HDMI” wyświetli się na panelu wyświetlacza listwy Soundbar, a urządzenie zacznie odtwarzać

dźwięk.POL - 16 06 PODŁĄCZANIE URZĄDZENIA PAMIĘCI USB System Soundbar może odtwarzać pliki muzyczne znajdujące się na urządzeniach pamięci masowej. HDMI INHDMI OUT(TV-ARC)USB (5V 0.5A)AUX INDIGITAL AUDIO IN(OPTICAL)DC 24V USB (5V 0.5A) Wyświetlacz Port USB Kabel Micro USB-USB (sprzedawany oddzielnie) USB

1. Podłącz kabel adaptera Micro USB-USB z męską wtyczką Micro USB 2.0 (typu B) na jednym końcu i

standardowym wtykiem żeńskim 2.0 USB (typu A) na drugim końcu do gniazda micro USB listwy Soundbar.

• Kabel adaptera Micro USB-USB jest sprzedawany oddzielnie. W celu dokonania zakupu należy się skontaktować z Centrum Serwisowym rmy Samsung lub z Działem Obsługi Klienta rmy Samsung.

2. Podłącz żeński wtyk kabla adaptera USB do urządzenia USB.

3. Naciśnij przycisk (Źródło) znajdujący się po prawej stronie panelu lub na pilocie, a następnie

wybierz opcję „USB”.

4. Na wyświetlaczu pojawi się komunikat „USB”.

5. Za pomocą systemu Soundbar można teraz odtwarzać pliki muzyczne zapisane na urządzeniach

• System Soundbar wyłączy się automatycznie (Auto Power Down), jeżeli przez ponad 20 minut nie zostanie podłączone żądne urządzenie USB.POL - 17 Lista zgodności Rozszerzenie Kodek Częstotliwość próbkowania Szybkość transmisji *.mp3 MPEG 1 Layer2 16 kHz ~ 48 kHz 80 ~ 320 kb/s MPEG 1 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kb/s MPEG 2 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kb/s MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kb/s *.wma Wave_Format_MSAudio1 16 kHz ~ 48 kHz 56 ~ 128 kb/s Wave_Format_MSAudio2 16 kHz ~ 48 kHz 56 ~ 128 kb/s *.aac AAC 16 kHz ~ 96 kHz 48 ~ 320 kb/s AAC-LC 16 kHz ~ 96 kHz 128 ~ 192 kb/s 5.1-kanałowy 320 kb/s HE-AAC 24 kHz ~ 96 kHz 48 ~ 64 kb/s 5.1-kanałowy 160 kb/s *.wav - 16 kHz ~ 48 kHz do 3000 kb/s *.ogg OGG 1.1.0 16 kHz ~ 48 kHz 50 ~ 500 kb/s

• Jeżeli na urządzeniu USB zapisanych jest zbyt wiele folderów i plików, uzyskanie dostępu do nich i odtworzenie ich przez listwę Soundbar może zająć trochę czasu.POL - 18

07 PODŁĄCZANIE DO URZĄDZENIA

PRZENOŚNEGO Połączenie przez Bluetooth Jeśli urządzenie przenośne jest podłączone do systemu Soundbar za pośrednictwem standardu Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Jednocześnie może być połączone tylko jedno urządzenie Bluetooth. SOUND MODE PAIR LUB Urządzenie Bluetooth Podłączenie początkowe

1. Naciśnij przycisk PAIR na pilocie zdalnego sterowania, aby przejść do trybu „BT PAIRING” .

(LUB) a. Naciśnij przycisk (Źródło) na panelu po prawej stronie, a następnie wybierz ustawienie „BT”. Jeśli z listwą Soundbar nie będzie połączone żadne urządzenie Bluetooth, komunikat „BT” zmieni się na „BT READY”. b. Gdy wyświetli się komunikat „BT READY”, naciśnij i przytrzymaj przez co najmniej 5 sekund przycisk (Źródło) na panelu z prawej strony listwy Soundbar, aż do wyświetlenia komunikatu „BT PAIRING”.

2. Wybierz opcję „[AV] Samsung Soundbar R5-Series” z listy.

• Po podłączeniu systemu Soundbar do urządzenia Bluetooth na przednim wyświetlaczu pojawią się komunikaty [Nazwa urządzenia Bluetooth] → „BT”.

3. Na systemie Soundbar można teraz odtwarzać pliki muzyczne z urządzenia połączonego przez

Bluetooth. Jeśli nie udało się połączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „[AV] Samsung Soundbar R5-Series”) pojawia się na liście, należy go usunąć.

• Następnie powtórz kroki 1 i 2. UWAGA

• Po pierwszorazowym połączeniu listwy Soundbar z urządzenia przenośnego ponowne nawiązanie połączenia odbywa się za pomocą trybu „BT READY”.POL - 19 Jaka jest różnica między trybem BT READY a BT PAIRING?

• BT READY : Ten tryb umożliwia wyszukiwanie wcześniej połączonych telewizorów lub połączenie z listwą Soundbar wcześniej połączonego urządzenia przenośnego.

• BT PAIRING : W tym trybie możesz połączyć listwę Soundbar z nowym urządzeniem. (Naciśnij przycisk PAIR na pilocie zdalnego sterowania lub przytrzymaj przycisk (Źródło) z prawej strony listwy Soundbar przez 5 sekund, gdy listwa będzie w trybie „BT”.) UWAGI

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.

• System Soundbar wyłącza się automatycznie po 20 minutach w stanie gotowości.

• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach: – Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. – Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar. – Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

• Zestaw Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).

• Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV).

• Nie można podłączać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (Hands Free).

• Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[AV] Samsung Soundbar R5-Series” z listy zeskanowanych urządzeń spowoduje automatyczne przełączenie listwy Soundbar w tryb „BT”. – Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urządzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).

• Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat „BT READY”.

• Listwy Soundbar działającej w trybie Bluetooth i sparowanej już z urządzeniem Bluetooth nie można sparować z innym urządzeniem tego typu. Włączanie Bluetooth Power (SOUND MODE) Jeżeli uprzednio sparowane urządzenie Bluetooth spróbuje się połączyć z listwą Soundbar, kiedy funkcja Bluetooth Power jest włączona, a listwa Soundbar jest wyłączona, wówczas listwa Soundbar automatycznie się włączy.

1. Naciśnij i przytrzymaj przycisk SOUND MODE na pilocie przez co najmniej 5 sekund, gdy listwa

Soundbar jest włączona.

2. Na wyświetlaczu listwy Soundbar pojawi się komunikat „ON-BLUETOOTH POWER”.POL - 20

Odłączanie urządzenia Bluetooth od listwy Soundbar Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.

• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”. Odłączanie systemu Soundbar od urządzenia Bluetooth Naciśnij przycisk (Źródło) znajdujący się po prawej stronie panelu lub na pilocie zdalnego sterowania, a następnie wybierz dowolny tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).

• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”. UWAGI

• W trybie połączenia Bluetooth połączenie Bluetooth może zostać utracone, jeśli odstęp pomiędzy systemem Soundbar a urządzeniem Bluetooth przekracza odległość 10 m.

• System Soundbar wyłącza się automatycznie po 20 minutach w trybie gotowości. Więcej informacji o połączeniu Bluetooth Bluetooth to technologia umożliwiająca urządzeniom posiadającym funkcję Bluetooth łatwą interakcję ze sobą za pomocą bezprzewodowego połączenia o krótkim zasięgu.

• Urządzenia Bluetooth mogą powodować szum lub nieprawidłowe działanie, w zależności od sposobu użycia, jeżeli: – Część urządzenia jest w kontakcie z systemem odbioru/transmisji urządzenia Bluetooth lub systemu Soundbar. – Z powodu wahań pola elektrycznego powstałych na skutek przeszkód takich jak ściany, narożniki lub ścianki działowe. – W przypadku narażenia urządzenia na zakłócenia elektryczne pochodzące od urządzeń korzystających z tej samej częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe lub urządzenie bezprzewodowe LAN.

• System Soundbar należy kojarzyć z urządzeniem Bluetooth zachowując niewielką odległość pomiędzy nimi.

• Im większa odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth, tym gorsza jakość. Jeżeli odległość przekroczy zasięg roboczy Bluetooth, nastąpi utrata połączenia.

• W obszarach słabego odbioru łączność Bluetooth może nie działać poprawnie.

• Połączenie Bluetooth działa tylko w pobliżu zestawu. Połączenie zostaje automatycznie przerwane w przypadku odległości przekraczającej ten zasięg. Nawet w tym zasięgu jakość dźwięku może ulec pogorszeniu z powodu przeszkód takich jak ściany lub drzwi.

• To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.POL - 21 Korzystanie z aplikacji Samsung Audio Remote Instalowanie aplikacji Samsung Audio Remote Aby obsługiwać listwę Soundbar przy pomocy aplikacji Samsung Audio Remote zainstalowanej na urządzeniu przenośnym, należy ją pobrać ze strony sklepu Google Play. Hasło wyszukiwania : Samsung Audio Remote Uruchamianie aplikacji Samsung Audio Remote Aby uruchomić aplikację Samsung Audio Remote, należy dotknąć ikony Audio Remote na urządzeniu przenośnym i postępować zgodnie z wyświetlanymi instrukcjami. Audio Remote

• Aplikacja Samsung Audio Remote jest obsługiwana tylko na smartfonach i urządzeniach przenośnych z systemem operacyjnym Android w wersji 3.0 lub nowszej.POL - 22

08 KORZYSTANIE Z PILOTA

Obsługa pilota zdalnego sterowania VOL WOOFERSOUNDBARSOUND MODE PAIR

Zasilanie VOL BASS SOUND MODE PAIR Włącza i wyłącza system Soundbar.

VOL BASS SOUND MODE PAIR Źródło Naciśnij, aby wybrać źródło podłączone do systemu Soundbar.

• Tryb BT PAIRING Aby uruchomić tryb „BT PAIRING”, zmień źródło na tryb „BT”, a następnie naciśnij i przytrzymaj przycisk (Źródło) przez ponad 5 sekund.

Wycisz VOL BASS SOUND MODE PAIR Naciśnij przycisk (Wycisz), aby włączyć wyciszenie. Naciśnij go ponownie, aby wyłączyć wyciszenie.

SOUND MODE VOL BASS SOUND MODE PAIR Efekt dźwiękowy można wybrać spośród następujących trybów: STANDARD, SURROUND SOUND, GAME, i SMART. Wybierz tryb „STANDARD”, jeśli chcesz słuchać oryginalnego dźwięku.

• DRC (Dynamic Range Control) Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Aby włączyć lub wyłączyć kontrolę dynamiki sygnału (Dynamic Range Control, DRC), naciśnij i przytrzymaj przycisk SOUND MODE, gdy listwa Soundbar jest wyłączona. Włączenie funkcji DRC powoduje wyciszanie głośnych dźwięków. (Dźwięk może być zniekształcony).

• Bluetooth Power Ta funkcja automatycznie włącza listwę Soundbar po otrzymaniu żądania połączenia z wcześniej połączonego telewizora albo urządzenia Bluetooth. Domyślnie ta funkcja jest włączona. – Naciśnij i przytrzymaj przycisk SOUND MODE przez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power.POL - 23

VOL BASS SOUND MODE PAIR Bluetooth PAIR Naciśnij przycisk PAIR. Na wyświetlaczu listwy Soundbar pojawi się komunikat „BT PAIRING”. Ten tryb umożliwia połączenie nowego urządzenia Bluetooth z listwą Soundbar. W tym celu z listy wyszukiwania urządzeń Bluetooth wybierz listwę Soundbar.

Odtwarzanie / Pauza VOL BASS SOUNDMODEPAIR Naciśnij przycisk p, aby tymczasowo wstrzymać odtwarzanie pliku muzycznego. Ponowne naciśnięcie przycisku spowoduje wznowienie odtwarzania pliku muzycznego.

• Funkcja Auto Power Down Urządzenie wyłącza się automatycznie w następujących sytuacjach. – Tryb D.IN / HDMI / BT / USB: Jeżeli przez 20 minut nie zostanie odebrany żaden sygnał audio. – Tryb AUX: – Jeśli przewód audio AUX jest odłączony przez 20 minut. – Jeśli przez 8 godzin nie zostanie naciśnięty żaden przycisk, gdy podłączony jest przewód AUX. (Funkcję Auto Power Down można wyłączyć tylko wtedy, gdy jednostka pracuje w trybie „AUX”). – Aby wyłączyć funkcję Auto Power Down w czasie pracy w trybie „AUX”, należy nacisnąć przycisk p i przytrzymać go przez 5 sekund. Na wyświetlaczu pojawi się komunikat „ON-AUTO POWER DOWN” / „OFF-AUTO POWER DOWN”.

VOL BASS SOUND MODE PAIR Góra/Dół/ Lewo/Prawo Naciśnij wskazane obszary, aby wybrać opcje Góra/Dół/Lewo/ Prawo. Naciśnij obszary Góra/Dół/Lewo/Prawo na przycisku, aby wybrać lub ustawić funkcje.

• Powtarzanie Aby użyć funkcji powtarzania w trybie „USB”, naciśnij przycisk Góra.

• Zmiana utworu Naciśnij przycisk Prawo, aby wybrać następny plik muzyczny. Naciśnij przycisk Lewo, aby wybrać poprzedni plik muzyczny.

• Funkcja Anynet+ / Auto Power Link Funkcje Anynet+ oraz Auto Power Link można włączać i wyłączać. Funkcje Anynet+ i Auto Power Link włącza się i wyłącza odpowiednio za pomocą przycisków Prawo i Lewo. – Anynet+ : W przypadku podłączenia za pośrednictwem przewodu HDMI systemem Soundbar można sterować za pomocą pilota do telewizora rmy Samsung. Naciśnij i przytrzymaj przycisk Prawo przez 5 sekund, aby dla funkcji Anynet+ wybrać ustawienie ON lub OFF. – Auto Power Link : W przypadku podłączenia listwy Soundbar do telewizora za pomocą cyfrowego kabla optycznego może się ona włączać automatycznie po włączeniu telewizora. Naciśnij i przytrzymaj przycisk Lewo przez 5 sekund, aby dla funkcji Auto Power Link wybrać opcję ON i OFF. – Domyślnie funkcje Anynet+ / Auto Power Link są ON.

• ID SET Naciśnij i przytrzymaj przycisk Góra przez 5 sekund, aby zakończyć ustawianie identykatora za pomocą przycisku ID SET (w przypadku łączenia z akcesorium).POL - 24

• Funkcja ograniczenia głośności Po włączeniu listwy Soundbar w celu ochrony słuchu funkcja ograniczenia głośności zmniejsza głośność do wartości 20, jeśli była ona większa. – Domyślnie funkcja ograniczenia głośności jest wyłączona. Aby aktywować tę funkcję, należy ją włączyć. – Funkcja ograniczenia głośności pozostaje włączona nawet po wyłączeniu zasilania. – Aby włączyć lub wyłączyć funkcję ograniczenia głośności, należy nacisnąć i przytrzymać przycisk Dół na pilocie przez 5 sekund. Gdy funkcja ograniczenia głośności jest wyłączona, na przednim ekranie wyświetlany jest komunikat „V FREE”. Gdy ta funkcja jest włączona, wyświetlany jest komunikat „V LOCK”.

Kontrola dźwięku VOL BASS SOUND MODE PAIR Można wybrać opcję TREBLE, BASS, lub AUDIO SYNC.

• Aby sterować głośnością wysokich i niskich tonów, wybierz opcję TREBLE lub BASS w ustawieniach dźwięku, a następnie ustaw ich głośność w zakresie od -6 do +6 za pomocą przycisków Góra/Dół.

• Nacisnąć i przytrzymać przycisk (Kontrola dźwięku) przez około 5 sekund, aby ustawić dźwięk dla każdego pasma częstotliwości. Opcje do wyboru: 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz i 10 kHz Lewo/Prawo przycisk, a dla każdej z nich można wybrać ustawienie od -6 do +6 Góra/Dół przycisk.

• Jeśli obraz w telewizorze nie jest zsynchronizowany z dźwiękiem emitowanym przez system Soundbar, w ustawieniach dźwięku należy wybrać opcję AUDIO SYNC, a następnie za pomocą przycisków Góra/Dół ustawić opóźnienie dźwięku w zakresie od 0 do 300 milisekund. (Niedostępne w trybie „USB”).

• Opcja AUDIO SYNC jest obsługiwana tylko w przypadku niektórych funkcji.

VOL BASS SOUNDMODEPAIR WOOFER SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Naciśnij przycisk w górę lub w dół, aby zmienić głośność (do wartości -12 lub wartości od -6 do +6) głośnika niskotonowego. Aby ustawić poziom głośności głośnika niskotonowego na 0, naciśnij ten przycisk.

• Wycisz Naciśnij przycisk VOL, aby wyciszyć dźwięk. Naciśnij go ponownie, aby przywrócić dźwięk.POL - 25 Regulacja głośności systemu Soundbar przy użyciu pilota do telewizora Posiadacze telewizorów rmy Samsung mogą regulować głośność listwy Soundbar za pomocą pilota zdalnego sterowania na podczerwień dostarczonego z telewizorem Samsung. Najpierw użyj menu telewizora, aby przekierować dźwięk z telewizora Samsung na głośniki zewnętrzne, a następnie użyj pilota zdalnego sterownia rmy Samsung do regulacji głośności listwy Soundbar. Szczegółowe informacje zawiera instrukcja obsługi telewizora. Tryb domyślny tej funkcji obsługuje się z poziomu pilota zdalnego sterowania rmy Samsung. Jeśli telewizor został wyprodukowany przez rmę inną niż Samsung, by zmienić ustawienie tej funkcji, wykonaj poniższe instrukcje.

1. Wyłącz listwę Soundbar.

2. Jeśli nie chcesz używać tej funkcji, kilkakrotnie

przesuń w górę i przytrzymaj przez 5 sekund przycisk WOOFER, aż na wyświetlaczu pojawi się komunikat „OFF-TV REMOTE”. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec OFF-TV REMOTE

3. Jeśli chcesz sterować listwą Soundbar za

pomocą pilota zdalnego sterowania do telewizora, kilkakrotnie przesuń w górę i przytrzymaj przez 5 sekund przycisk WOOFER, aż na wyświetlaczu pojawi się komunikat „ALL-TV REMOTE” wszystkie piloty. Następnie z menu telewizora wybierz głośniki zewnętrzne. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec ALL-TV REMOTE

4. Jeśli chcesz przywrócić listwę Soundbar do

trybu domyślnego (sterowanie pilotem telewizora Samsung), przesuwaj w górę i przytrzymuj przez 5 sekund przycisk WOOFER, aż pojawi się komunikat „SAMSUNG-TV REMOTE”. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec (tryb domyślny) SAMSUNG-TV REMOTE – Każde przesunięcie przycisku WOOFER w górę i przytrzymanie go przez ponad 5 sekund przełącza tryb w następującym porządku: „SAMSUNG-TV REMOTE” (tryb domyślny) → „OFF-TV REMOTE” → „ALL-TV REMOTE”. – Ta funkcja może być niedostępna w zależności od modelu pilota. – Funkcja jest obsługiwana przez urządzenia następujących producentów: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCAPOL - 26 Używanie ukrytych przycisków (z więcej niż jedną funkcją) Ukryty przycisk Strona z informacjami Przycisk na pilocie Funkcja WOOFER Włączenie/wyłączenie funkcji Pilot do telewizora (tryb czuwania) Strona 25 (Źródło) Parowanie BT Strona 22 p (Odtwarzanie / Pauza) Włączenie/wyłączenie funkcji Auto Power Down (w trybie AUX) Strona 23 Zainicjuj (tryb czuwania) Strona 30 Gotowość na BT Strona 13 Lewo Auto Power Link ON/OFF Strona 23 Prawo Anynet+ ON/OFF Strona 23 Góra ID SET Strona 23 Dół Włączenie/wyłączenie funkcji ograniczenia głośności Strona 24 (Kontrola dźwięku) EQ 7-pasmowy Strona 24 SOUND MODE DRC ON/OFF (tryb czuwania) Strona 22 Bluetooth Power Strona 22 Dane wyjściowe dla różnych trybów efektów dźwiękowych Efekt Wejście Wyjście Bez zestawu tylnych głośników bezprzewodowych Z zestawem tylnych głośników bezprzewodowych SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER STANDARD

• Zestaw głośników bezprzewodowych rmy Samsung można kupić oddzielnie. W tym celu należy skontaktować się ze sprzedawcą listwy Soundbar.POL - 27 09 MONTOWANIE WSPORNIKA ŚCIENNEGO Środki ostrożności przy instalacji

• Zestaw należy montować wyłącznie na pionowych ścianach.

• Nie wolno montować wspornika w miejscach o wysokiej temperaturze lub wilgotności.

• Należy sprawdzić, czy ściana jest wystarczająco wytrzymała, by utrzymać ciężar produktu. W przeciwnym razie należy ją wzmocnić lub wybrać inne miejsce do montażu produktu.

• Należy zakupić i zastosować śruby mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty żelaznej, drewna itd.) W miarę możliwości należy zamontować śruby wsporcze w kołkach w ścianie.

• Należy zakupić odpowiednie wkręty w zależności od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar. – Średnica: M5 – Długość: zalecane L 35 mm lub dłuższe.

• Przed zamontowaniem listwy Soundbar na ścianie należy podłączyć przewody z systemu do urządzeń zewnętrznych.

• Należy pamiętać, aby przed instalacją wyłączyć system i odłączyć go od gniazdka zasilania. W przeciwnym razie może dojść do porażenia prądem elektrycznym. Komponenty montażowe Szablon do montażu na ścianie x 2 x 2 Śruba mocująca Śruba x 2 Wspornik do montażu na ścianie

1. Umieść Szablon do montażu na ścianie na

• Szablon do montażu na ścianie musi być ustawiony poziomo.

• Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem. Co najmniej 5 cmPOL - 28

2. Wyrównaj oznaczenie Linia środkowa do

montażu na ścianie papierowego szablonu z linią środkową telewizora (jeżeli listwa Soundbar jest montowana poniżej telewizora), a następnie przymocuj taśmą do ściany element Szablon do montażu na ścianie.

• Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenie Linia środkowa na środku obszaru montażu. Linia środkowa

3. Zaznacz długopisem lub ostrym ołówkiem

na ścianie miejsca wiercenia otworów na śruby wsporcze, wkładając czubek długopisu lub ołówka w otwory B-TYPE na obu końcach szablonu. Następnie zdemontuj element Szablon do montażu na ścianie.

4. Używając wiertła odpowiedniej wielkości,

wywierć w ścianie otwory w zaznaczonych miejscach.

• Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć w otwory odpowiednie kotwy przed umieszczeniem w nich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.

5. W każdą Śruba mocująca wciśnij śrubę

(sprzedawana oddzielnie), a następnie mocno wkręć ją w otwór śruby wsporczej.

6. W odpowiednim ułożeniu na spodniej części

listwy Soundbar zamontuj 2 elementy Wspornik do montażu na ścianie za pomocą 2 elementów Śruba.

• Podczas montażu upewnij się, że części do zawieszania Wspornik do montażu na ścianie znajdują się za tylną częścią listwy Soundbar. Tylna część listwy Soundbar Prawy koniec listwy SoundbarPOL - 29

7. Zamontuj listwę Soundbar z

przymocowanymi Wspornik do montażu na ścianie, zawieszając Wspornik do montażu na ścianie na Śruba mocująca na ścianie.

8. Przesuń listwę Soundbar w dół zgodnie z

poniższą ilustracją, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zabezpieczone na elementach Śruba mocująca .

• Wsuń elementy Śruba mocująca do szerszej (dolnej) części elementów Wspornik do montażu na ścianie, a następnie przesuń elementy Wspornik do montażu na ścianie w dół, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zamocowane na elementach Śruba mocująca. 10 AKTUALIZACJA OPROGRAMOWANIA Firma Samsung może w przyszłości oferować aktualizacje oprogramowania wbudowanego systemu Soundbar. HDMI IN HDMI OUT (TV-ARC) USB (5V 0.5A) AUX IN

(OPTICAL) DC 24V USB (5V 0.5A) Port USB Kabel Micro USB-USB (sprzedawany oddzielnie) Jeżeli dostępna będzie aktualizacja oprogramowania wbudowanego systemu, możliwe będzie jego zaktualizowanie poprzez podłączenie urządzenia USB z zapisaną na nim aktualizacją oprogramowania do gniazda USB listwy Soundbar. Aby uzyskać więcej informacji na temat pobierania plików aktualizacji, należy odwiedzić stronę Samsung Electronics (www.samsung.com

• Support). Następnie należy wprowadzić lub wybrać model posiadanego systemu Soundbar, wybrać zakładkę Oprogramowanie i Aplikacje, a następnie Centrum Pobierania. Nazwy opcji mogą być różne. Instrukcje aktualizacji znajdują się na następnej stronie.POL - 30 Procedura aktualizacji Ważne: Funkcja aktualizacji powoduje usunięcie wszystkich ustawień użytkownika. Zalecamy zapisanie ustawień, aby ułatwić ich przywrócenie po aktualizacji oprogramowania. Należy pamiętać, że aktualizacja oprogramowania wbudowanego powoduje także zresetowanie połączenia subwoofera.

1. Podłącz kabel adaptera Micro USB-USB z

męską wtyczką Micro USB 2.0 (typu B) na jednym końcu i standardowym wtykiem żeńskim 2.0 USB (typu A) na drugim końcu do gniazda micro USB listwy Soundbar.

• Kabel adaptera Micro USB-USB jest sprzedawany oddzielnie. W celu dokonania zakupu należy się skontaktować z Centrum Serwisowym rmy Samsung lub z Działem Obsługi Klienta rmy Samsung.

2. Wykonaj poniższe czynności, by pobrać

oprogramowanie produktu:Odwiedź stronę Samsung (samsung.com) wyszukaj nazwę modelu — wybierz opcję obsługi klienta (nazwa opcji może ulec zmianie)

3. Zapisz pobrane oprogramowanie w napędzie

USB i wybierz opcję „Rozpakuj tutaj”, by rozpakować folder.

4. Wyłącz listwę Soundbar i włóż napęd USB

zawierający aktualizację oprogramowania do żeńskiego portu kabla adaptera Micro USB. Podłącz kabel do portu USB na listwie Soundbar.

5. Włącz listwę Soundbar. W ciągu trzech minut

wyświetli się komunikat „UPDATE” i rozpocznie się aktualizacja.

6. Po zakończeniu aktualizacji listwa Soundbar

się wyłączy. Naciśnij i przytrzymaj przycisk p na pilocie przez 5 sekund. Na ekranie zostanie wyświetlony komunikat „INIT” ” i listwa Soundbar zostanie wyłączona. Aktualizacja została zakończona.

• Produkt korzysta z funkcji DUAL BOOT. Jeśli aktualizacja oprogramowania sprzętowego nie powiedzie się, można je zaktualizować ponownie.

7. Zresetuj ustawienia.

Jeśli na ekranie nie pojawia się komunikat UPDATE

1. Wyłącz listwę Soundbar, odłącz urządzenie

USB zawierające aktualizację oprogramowania i podłącz je ponownie do portu USB listwy Soundbar.

2. Odłącz przewód zasilający listwy Soundbar,

ponownie go podłącz, a następnie włącz listwę Soundbar. UWAGI

• Aktualizacja oprogramowania może nie działać prawidłowo, jeśli na urządzeniu USB są zapisane pliki dźwiękowe obsługiwane przez listwę Soundbar.

• Nie odłączaj zasilania ani nie wyjmuj urządzenia USB podczas aktualizacji. Po zakończeniu aktualizacji oprogramowania urządzenie główne zostanie automatycznie wyłączone.

• Po zakończeniu aktualizacji zdeniowana przez użytkownika konguracja listwy Soundbar zostaje zainicjowana, umożliwiając zresetowanie ustawień. Zalecamy zapisanie ustawień, aby możliwe było ich łatwe przywrócenie po wykonaniu aktualizacji. Uwaga: podczas aktualizacji oprogramowania połączenie z głośnikiem niskotonowym zostanie zresetowane. Jeśli połączenie z głośnikiem niskotonowym nie zostanie przywrócone automatycznie po aktualizacji, przejdź do strony 6. Jeśli aktualizacja się nie powiodła, sprawdź czy napęd USB nie jest uszkodzony.

• Użytkownicy systemu Mac OS powinni korzystać z urządzeń USB w formacie MS- DOS (FAT).

• Opcja aktualizacji oprogramowania przez USB może być niedostępna, zależnie od producenta urządzenia USB.POL - 31

11 ROZWIĄZYWANIE PROBLEMÓW

Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje. Urządzenie się nie włącza. Czy przewód zasilający jest podłączony do gniazda? ; Podłącz wtyczkę przewodu zasilającego do gniazda. Funkcja nie działa, gdy naciskany jest dany przycisk. Czy w powietrzu są ładunki elektrostatyczne? ; Odłącz wtyczkę przewodu zasilającego i podłącz ponownie. W trybie BT występują zaniki dźwięku. ; Przejdź do sekcji dotyczących połączenia Bluetooth na stronach 12 i 18. Brak dźwięku. Czy włączona jest funkcja wyciszenia? ; Naciśnij przycisk VOL, aby przywrócić dźwięk. Czy głośność ustawiona jest na minimalną? ; Ustaw głośność. Pilot nie działa. Czy baterie są wyczerpane? ; Wymień baterie na nowe. Czy odległość między pilotem i urządzeniem głównym Soundbar jest zbyt duża? ; Umieść pilot bliżej urządzenia głównego Soundbar. W głośniku niskotonowym miga czerwona dioda i głośnik nie odtwarza dźwięku. Problem może wystąpić, jeśli głośnik niskotonowy nie jest podłączony do urządzenia głównego Soundbar. ; Spróbuj ponownie połączyć głośnik niskotonowy (Patrz strona 6.) Głośnik niskotonowy wyraźnie porusza się i wibruje. Tutaj może pomóc regulacja wibracji głośnika niskotonowego. ; Naciśnij przycisk WOOFER na pilocie w górę lub w dół, aby wyregulować jego basy. (do -12 lub od -6 do +6).POL - 32 12 LICENCJI Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. 13 INFORMACJA O LICENCJI OPEN SOURCE W przypadku pytań i wątpliwości dotyczących oprogramowania typu „Open Source” należy się skontaktować z rmą Samsung za pomocą poczty e-mail (oss.request@samsung.com). 14 WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI SERWISOWEJ

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu.

• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy: (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

• Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.POL - 33

15 DANE TECHNICZNE I UWAGI

Dane techniczne Nazwa modelu HW-R550

Waga 2,2 kg Wymiary (szer. x wys. x głęb.) 904,0 x 55,0 x 80,0 mm Zakres temperatur roboczych +5°C do +35°C Zakres wilgotności roboczej 10 % ~ 75 % WZMACNIACZ Znamionowa moc wyjściowa 40W x 4 Obsługiwane formaty odtwarzania (Dźwięk DTS 2.0 odtwarzany jest w formacie DTS) LPCM 2ch, Dolby Audio™ (Obsługa Dolby® Digital), DTS

MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGO

Maks. moc nadajnika BT Maks. moc nadajnika SRD 100 mW dla 2,4 GHz – 2,4835 GHz 25 mW dla 5,725 GHz – 5,825 GHz Nazwa głośnika niskotonowego PS-WR55D Waga 5,0 kg Wymiary (szer. x wys. x głęb.) 200,6 x 353,0 x 290,0 mm WZMACNIACZ Znamionowa moc wyjściowa 160W

MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGO

Maks. moc nadajnika SRD 25 mW dla 5,725 GHz – 5,825 GHz Całkowity pobór mocy w trybie czuwania (W) 2,0W Bluetooth Metoda dezaktywacji portu Naciśnij i przytrzymaj przycisk SOUND MODE przez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power. UWAGI

• Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.

• Wagę i wymiary podano w przybliżeniu.POL - 34

• Firma Samsung Electronics niniejszym deklaruje zgodność tego sprzętu z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny na stronie pod adresem: http://www.samsung.com, w zakładce Wsparcie > Wyszukiwanie produktu, gdzie należy podać nazwę modelu urządzenia. Urządzenia można używać we wszystkich krajach UE. [Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt] (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66. Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego. Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Informacje na temat działań proekologicznych rmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. rozporządzenia REACH, WEEE, norm dla baterii, można znaleźć na stronie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlROM - ii
