HTSB106 - Stacja dokująca audio SHARP - Bezpłatna instrukcja obsługi

Typ produktu	Soundbar / Stacja dokująca audio
Marka	SHARP
Model	HTSB106
Zasilanie	Zasilacz sieciowy DC 18V / 2.2A
Wejścia audio	HDMI ARC, Optyczne (TOSLINK), Line In (3,5 mm), USB (odtwarzanie MP3)
Łączność bezprzewodowa	Bluetooth (zasięg ok. 8 m, A2DP/AVRCP)
Tryby korekcji (EQ)	Muzyka, Film, Wiadomości, Własny (regulacja basów/wysokich tonów)
Akcesoria w zestawie	Pilot, 2 baterie AAA, zasilacz, zestaw do montażu ściennego, skrócona instrukcja, instrukcja obsługi
Montaż	Na płaskiej powierzchni lub na ścianie (mocowania w zestawie, rozstaw 500 mm)
Czyszczenie	Miękką, suchą ściereczką, odłączyć przed czyszczeniem
Bezpieczeństwo	Klasa II, automatyczne wyłączanie po 15 min bez sygnału (ERPII), ochrona przed przepięciami
Konserwacja i naprawy	Żadne części nie są przeznaczone do naprawy przez użytkownika. Skontaktuj się z autoryzowanym serwisem
Gwarancja	Nieokreślona w instrukcji, należy skontaktować się ze sprzedawcą

Często zadawane pytania - HTSB106 SHARP

Jak podłączyć soundbar do telewizora przez HDMI ARC?

Użyj kabla HDMI (wersja 1.4 lub nowsza), aby połączyć port HDMI ARC soundbara z portem HDMI ARC telewizora. Upewnij się, że funkcje HDMI-CEC i ARC są włączone w ustawieniach telewizora. Następnie wybierz tryb HDMI ARC na soundbarze za pomocą przycisku SOURCE.

Dlaczego nie ma dźwięku?

Sprawdź głośność i upewnij się, że soundbar nie jest w trybie WYCISZENIA. Jeśli używasz wejścia cyfrowego (HDMI ARC lub Optyczne), ustaw wyjście audio źródła na PCM. W trybie Bluetooth sprawdź, czy głośność urządzenia źródłowego jest wystarczająca. Spróbuj wybrać inne źródło wejścia.

Jak sparować urządzenie Bluetooth?

Włącz soundbar i naciskaj kilkakrotnie przycisk SOURCE, aż wybierzesz tryb Bluetooth (niebieska dioda miga szybko). Na urządzeniu Bluetooth włącz wyszukiwanie i wybierz SHARP HT-SB106 z listy. Niebieska dioda przestanie migać po połączeniu. Jeśli wymagane jest hasło, wprowadź 0000.

Pilot nie działa, co robić?

Sprawdź odległość (maks. 6 m) i skieruj pilota bezpośrednio na czujnik podczerwieni soundbara. Upewnij się, że baterie są włożone z właściwą biegunowością (+/-) i nie są wyczerpane. W razie potrzeby wymień baterie. Unikaj przeszkód między pilotem a urządzeniem.

Jak ustawić basy i wysokie tony?

Naciśnij przycisk EQ na pilocie, aby wybrać tryb Własny (cyjanowa dioda miga przez 3 sekundy). Następnie użyj przycisków BASS +/- i TRE +/-, aby dostosować basy i wysokie tony według własnych preferencji.

Jak korzystać z trybu USB?

Włóż pendrive z plikami MP3 do portu USB z tyłu soundbara. Naciskaj przycisk SOURCE, aż wybierzesz tryb USB. Odtwarzanie rozpocznie się automatycznie. Użyj przycisków na pilocie do sterowania odtwarzaniem (odtwarzanie/pauza, następny/poprzedni utwór).

Czy mogę zamontować soundbar na ścianie?

Tak, zestaw do montażu ściennego jest w zestawie. Wywierć dwa poziome otwory w odległości 500 mm, włóż kołki, a następnie przymocuj śruby, pozostawiając 4 mm odstępu między łbem a ścianą. Zawieś soundbar za pomocą uchwytów ściennych na śrubach. Instalacja powinna być wykonana przez wykwalifikowany personel.

Jak czyścić urządzenie?

Najpierw odłącz zasilacz od gniazdka. Użyj miękkiej, suchej ściereczki do czyszczenia zewnętrznych powierzchni. Nigdy nie używaj środków chemicznych ani detergentów. Unikaj dostania się wody do otworów.

Co zrobić, jeśli system sam się wyłącza?

Soundbar przechodzi automatycznie w tryb czuwania po 15 minutach bez sygnału wejściowego (zgodność z ERPII). Aby temu zapobiec, zwiększ głośność urządzenia źródłowego lub upewnij się, że sygnał audio jest wysyłany. Możesz także ponownie włączyć urządzenie przyciskiem zasilania.

Jakie kable są dostarczane z soundbarem?

Żaden kabel audio nie jest dostarczany oprócz zasilacza. Kable HDMI, optyczne, RCA i 3,5 mm należy zakupić osobno. Zestaw do montażu ściennego (śruby i kołki) jest w zestawie.

INSTRUKCJA OBSŁUGI HTSB106 SHARP

Select Equaliser (EQ) Effect

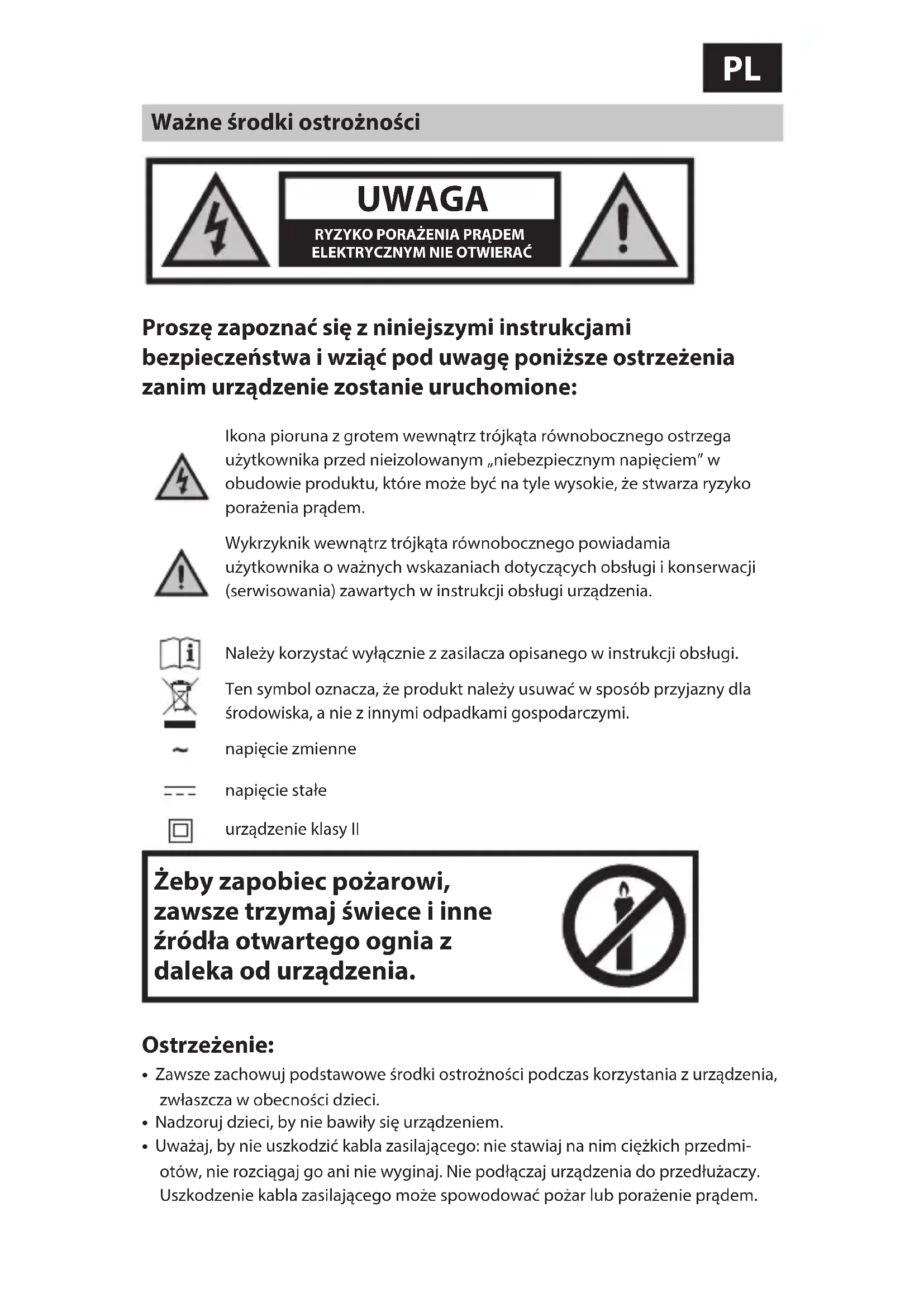

Ważne środki ostrożności

UWAGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM NIE OTWIERAĆ

Proszę zapoznać się z niniejszymi instrukcjami bezpieczeństwa i wziąć pod uwagę poniższe ostrzeżenia zanim urządzenie zostanie uruchomione:

Ikona pioruna z grotem wewnątrz trójkąta równobocznego ostrzega użytkownika przed nieizolowanym „niebezpiecznym napięciem” w obudowie produktu, które może być na tyle wysokie, że stwarza ryzyko porażenia prądem.

Wykrzyknik wewnątrz trójkąta równobocznego powiadamia użytkownika o ważnych wskazaniach dotyczących obsługi i konserwacji (serwisowania) zawartych w instrukcji obsługi urządzenia.

Należy korzystać wyłącznie z zasilacza opisanego w instrukcji obsługi.

Ten symbol oznacza, że produkt należy usuwać w sposób przyjazny dla środowiska, a nie z innymi odpadkami gospodarczymi.

napięcie zmienne

napięcie stałe

urządzenie klasy II

Żeby zapobiec pożarowi, zawsze trzymaj świece i inne źródła otwartego ognia z daleka od urządzenia.

• Zawsze zachowuj podstawowe środki ostrożności podczas korzystania z urządzenia, zwłaszcza w obecności dzieci.
• Nadzoruj dzieci, by nie bawiły się urządzeniem.
• Uważaj, by nie uszkodzić kabla zasilającego: nie stawiaj na nim ciężkich przedmiotów, nie rozciągaj go ani nie wyginaj. Nie podłączaj urządzenia do przedłużaczy. Uszkodzenie kabla zasilającego może spowodować pożar lub porażenie prądem.

- Jeśli przewód zasilający zostanie uszkodzony, należy go wymienić u producenta, w serwisie lub u innej wykwalifi kowanej osoby, żeby ochronić się przed zagrożeniem.

- Dopilnuj, by urządzenie zostało podłączone do gniazda zasilania 100-240V\~50/60Hz. Używanie wyższego napięcia może powodować awarie, a nawet zapalenie się urządzenia.

- Jeśli wtyczka nie pasuje do twojego gniazdka, nie wciskaj jej na siłę.

- Wyłącz urządzenie przed odłączeniem go od prądu, by całkowicie je wyłączyć.

- Nie odłączaj ani nie podłączaj kabla zasilającego mokrymi rękami. Może to spowodować porażenie prądem.

- Jeśli nie używasz urządzenia przez dłuższy czas, odłącz przewód od prądu.

- Dopilnuj, by wtyczka była zawsze łatwo dostępna.

- Niniejszy produkt nie posiada żadnych części, które może naprawiać użytkownik. W przypadku wystąpienia usterki skontaktuj się z producentem lub autoryzowanym serwisem. Odsłanianie wewnętrznych części urządzenia może stanowić zagrożenie dla życia. Gwarancja nie obejmuje usterek wywołanych naprawami wykonywanymi przez nieupoważnione strony trzecie.

- Nie używaj produktu tuż po rozpakowaniu. Przed użyciem należy odczekać, aż urządzenie nagrzeje się do temperatury pokojowej.

- Urządzenia można używać tylko w umiarkowanym klimacie (nie w klimacie zwrotnikowym i podzwrotnikowym).

- Umieść urządzenie na płaskiej, stabilnej powierzchni, która nie jest narażona na wibracje.

- Dopilnuj, by urządzenie nie wystawało za krawędź mebla, na którym stoi.

- Aby zmniejszyć ryzyko pożaru, porażenia prądem i uszkodzenia produktu, nie wystawiaj go na bezpośrednie działanie światła słonecznego, kurzu, deszczu czy wilgoci. Nigdy nie narażaj urządzenia na zamoczenie lub zachlapanie i nie stawiaj na nim ani w jego pobliżu zbiorników wypełnionych cieczą.

- Nie stawiaj żadnych przedmiotów ani zbiorników z płynami, takich jak wazony itp., na urządzeniu.

- Nie umieszczaj urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, nawiewy, piece czy inne urządzenia (w tym wzmacniacze) emitujące ciepło.

- Nie umieszczaj produktu tam, gdzie wilgotność jest wysoka, a wentylacja słaba.

- Dopilnuj, by zostawić 5 cm wolnego miejsca wokół urządzenia dla zapewnienia odpowiedniej wentylacji. Nie zakrywaj otworów wentylacyjnych urządzenia. Upewnij się, że otwory wentylacyjne nie są zakryte przedmiotami, takimi jak gazety, ścierki, zasłony itp.

- NIGDY nie pozwalaj nikomu, zwłaszcza dzieciom, wpychać czegokolwiek w otwory, gniazda i inne szczeliny w obudowie urządzenia: może to skutkować śmiertelnym porażeniem prądem.

- Burze stanowią niebezpieczeństwo dla wszystkich urządzeń elektrycznych. Jeśli przewód zasilający lub przewody antenowe zostaną trafi one piorunem, urządzenie może zostać uszkodzone, nawet gdy jest wyłączone. Przed nadejściem burzy należy odłączyć od urządzenia wszystkie przewody i złącza.

- Słuchanie zbyt głośnych dźwięków przez słuchawki douszne i nauszne może powodować utratę słuchu.

Konserwacja

• Przed czyszczeniem urządzenia odłącz przewód zasilający od prądu.
• Do czyszczenia zewnętrznej części obudowy użyj miękkiej, czystej ściereczki. Nigdy nie czyść obudowy chemikaliami ani detergentami.

Zasilacz

• Żeby odłączyć urządzenie od zasilania sieciowego, odłącz przewód zasilający od gniazdka elektrycznego.
• Korzystaj wyłącznie z zasilacza dostarczonego w zestawie. Użycie innego zasilacza może spowodować zagrożenie dla bezpieczeństwa i/lub uszkodzenie urządzenia.

Baterie

• Zachowaj prawidłową polaryzację, gdy montujesz baterie.
• Nie wystawiaj baterii na działanie wysokich temperatur i nie umieszczaj ich w miejscach, których temperatura może gwałtownie wzrosnąć, np. w pobliżu ognia lub w bezpośrednim świetle słonecznym.
• Nie wystawiaj baterii na działanie nadmiernego ciepła, nie wrzucaj ich do ognia, nie rozmontowuj i nie próbuj ładować zwykłych baterii. Mogłyby wyciec lub eksplodować.

- Nigdy nie stosuj jednocześnie różnych baterii i nie łącz baterii nowych ze starymi.

- Jeśli wiesz, że pilot nie będzie używay przez dłuższy czas (ponad miesiąc), wyjmij z niego baterie, by nie wyciekły.

- Jeśli baterie wyciekną, wytrzyj komorę baterii i zastąp baterie nowymi.

- Nie używaj innych baterii niż wskazane w instrukcji.

- Nie wkładaj baterii do ust - stwarza to ryzyko poparzenia chemicznego.

- Jeśli bateria zostanie połknięta, może spowodować poważne poparzenia wewnętrzne w zaledwie dwie godziny, czego rezultatem może być śmierć. Trzymaj nowe i stare baterie poza zasięgiemi dzieci. Jeśli komora baterii nie zamyka się prawidłowo, przestań używać pilota i trzymaj go poza zasięgiem dzieci. Jeśli podejrzewasz połknięcie baterii lub umieszczenie jej wewnątrz jakiejkolwiek części ciała, natychmiast zgłoś się do lekarza.

Cd

Usuwanie produktu i baterii

- Nie wyrzucaj niniejszego urządzenia do niesortowanych śmieci z gospodarstwa domowego. Oddaj je do wyznaczonego punktu odbioru w celu przetworzenia zgodnie z przepisami WEEE. W ten sposób oszczędzasz zasoby naturalne i chronisz środowisko.

- Większość państw UE posiada przepisy regulujące usuwanie baterii. Więcej informacji możesz uzyskać od sprzedawcy lub lokalnych władz.

- Powyższy symbol umieszczany jest na urządzeniach elektrycznych i elektronicznych oraz bateriach (lub na ich opakowaniach), by przypomnieć użytkownikowi o tej zasadzie. Jeśli pod symbolem pojawia się oznaczenie „Hg” lub „Pb”, oznacza to, że baterie zawierają śladowe ilości rtęci (Hg) lub ołowiu (PB).

- Użytkownicy powinni zgłaszać się do wyznaczonych punktów odbioru zużytych urządzeń i baterii.

Deklaracja zgodności:

- Sharp Consumer Electronics Poland sp. z o.o. niniejszym oświadcza, że to urządzenie spełnia zasadnicze wymagania oraz inne odnośne normy określone w dyrektywie RED 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod linkiem www.sharpconsumer.eu, a następnie należy przejść do sekcji pobierania posiada-nego modelu i wybrać „Certyfi kacja CE” (CE Statements).

Akcesoria

• 1x Pilot zdalnego sterowania
- 2x bateria AAA
• 1x Instrukcja obsługi
- 1x Zasilacz
• 1x Zestaw wkrętów mocujących
• 1x Skrócony opis obsługi

Przyciski i wskaźniki

• Czerwony: W trybie czuwania (STANDBY).
• Niebieski: W trybie Bluetooth.
• Zielony: W trybie LINE IN.
- Żółty: W trybie optycznym.
• Jasnoniebieski: W trybie HDMI ARC.
• Fioletowy: W trybie USB.
UWAGA: Wskaźnik trybu Bluetooth/ LINE IN/Optical/HDMI ARC/USB będzie pozostawał włączony przez około dwadzieścia sekund w wybranym trybie, a następnie się wyłączy.

2. Czujnik zdalnego sterowania

1. ⏻ Przełącznik Stand by – Przełącza- nie urządzenia między trybem włączonym (ON) a trybem czuwania (STANDBY).

2. Przycisk źródła (SOURCE) – Wybieranie funkcji odtwarzania.

3. Przyciski regulacji głośności +/- - Zwiększanie/zmniejszanie głośności.

Gniazda wejściowe/ wyjściowe

HDMI - ARC/CEC OPTICAL DC INLINE INUSB 12

1. Gniazdo ARC – Podłączanie do telewizora za pomocą kabla HDMI.
2. Gniazdo serwisowe USB – Służy do podłączania pendrive'a.
3. Gniazdo LINE IN – Podłączanie do zewnętrznego urządzenia audio.
4. Gniazdo optyczne – Optyczne gniazdo wejściowe jack.
5. Gniazdo DC IN. – Gniazdo do podłączania zasilacza (DC 18 V/2,2 A).

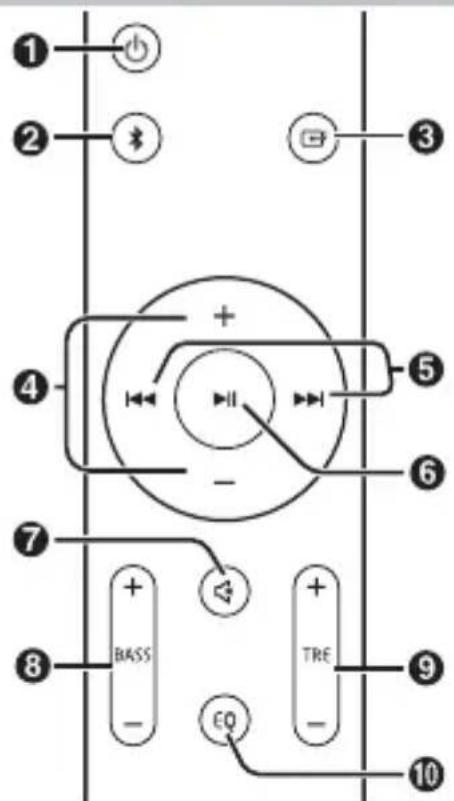

Pilot zdalnego sterowania

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ BASS + - EQ TRE + - ⑩

1. Przycisk - przełączanie urządzenia

między trybem włączenia a trybem czuwania.

1. Przycisk * - wybór trybu Bluetooth. Naciśnij i przytrzymaj przycisk, by aktywować parowanie w trybie Bluetooth lub odłączyć sparowane urządzenie Bluetooth.
2. Przycisk ☐ – wybór trybu odtwarzania.
3. Przyciski VOL +/- - zwiększanie/ zmniejszanie poziomu głośności.
4. Przyciski / poprzedni/na- stępny utwór w trybie Bluetooth.
5. Przycisk ▶|| – odtwarzanie/pauza/ponowne odtwarzanie w trybie Bluetooth.
6. Przycisk 📄 (MUTE) – tymczasowe wyłączenie dźwięku lub włączenie dźwięku.
7. Przycisk BASS +/- - regulacja poziomu tonów niskich.
8. Przycisk TRE +/- - regulacja poziomu tonów wysokich.
9. EQ – wybieranie zaprogramowanego efektu odtwarzania.

ZDALNE STEROWANIE

Dostarczony w zestawie pilot zdalnego sterowania umożliwia zdalną obsługę urządzenia.

• Nawet jeśli używasz pilota w obrębie jego zasięgu (6 m), jego prawidłowe działanie może być niemożliwe, gdy między urządzeniem a pilotem znajdują się jakiekolwiek przeszkody.
• Jeśli używasz pilota w pobliżu innych urządzeń emitujących fale podczerwone lub innych pilotów wykorzystujących podczerwień, pilot może nie działać prawidłowo. Podobnie inne urządzenia mogą działać nieprawidłowo.

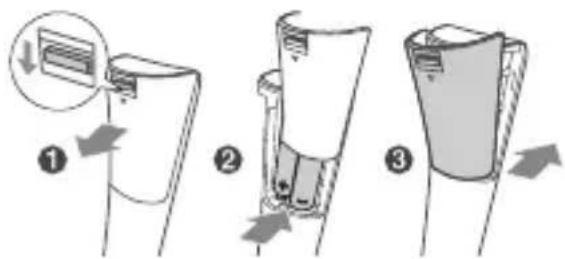

1. Naciśnij i wysuń tylną osłone, aby otworzyć pojemnik na baterie w pilocie zdalnego sterowania.
2. Włóż 2 baterie typu AAA (dostarczone w zestawie). Wkładając baterie, należy pamiętać o prawidłowej polaryzacji, odpowiadającej symbolom (+) i (−) umieszczonym w pojemniku na baterie.
3. Zamknij osłonę pojemnika na baterie.

Pierwsza instalacja

Ustawienie i montaż

A: Standarowe ustawienie (Umieść Soundbar na równej powierzchni przed telewizorem.) B: Montaż ścienny

Montaż ścienny

UWAGA:

– Montaż powinien przeprowadzać tylko wykwalifi kowany personel. Niepoprawny montaż może powodować poważne obrażenia ciała i szkody materialne (jeśli chcesz montować produkt samodzielnie, najpierw sprawdź, czy w ścianie nie są umieszczone przewody elektryczne lub rury). Sprawdzenie, czy ściana utrzyma całkowity ciężar urządzenia i wsporników ściennych, należy do obowiązków montażysty.

• Do instalacji są wymagane dodatkowe narzędzia (niedostarczane w zestawie).
  – Nie wkręcaj wkrętów za mocno.
  – Zachowaj instrukcję, abyś w razie potrzeby mógł wrócić do niej w przyszłości.
  – Użyj elektronicznego wykrywacza profi li, by zidentyfi kować rodzaj ściany przed wiercieniem i montażem.

1 500 mm

2 TV 512mm 512mm

1. Wywierć w ścianie dwa równoległe otwory (∅ 6 mm). Odległość między otworami powinna być równa 500 mm.
   – Umieść kolek w każdym otworze w ścianie, a następnie umieść w nich wkręty.
2. Zostaw 4 mm odstępu między ścianą a główką wkrętu. Podnieś urządzenie z przymocowanymi wspornikami i nakieruj otworami na główki wkrętów, by je zamontować.

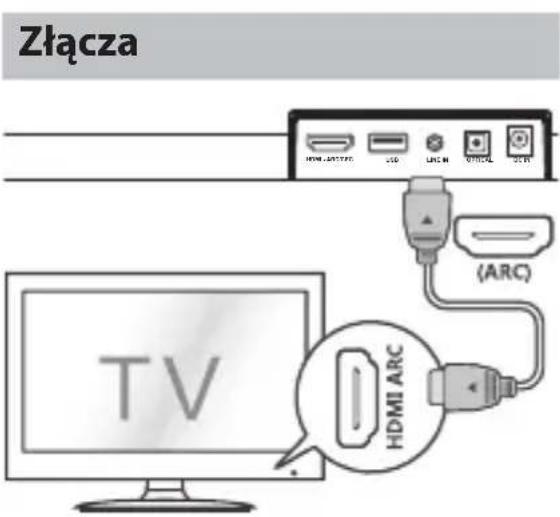

Złącza HDMI LATTEN LCC LNC M OFFICE USB (ARC) TV HDMI ARC

Wejście HDMI ARC

Funkcja ARC (Audio Return Channel) pozwala przesyłać dźwięk z telewizora obsługującego tryb ARC do soundbara za pomocą pojedynczego połączenia HDMI. By skorzystać z funkcji ARC, spawdź, czy twój telewizor obsługuje funkcje HDMI-CEC i ARC oraz czy jest prawidłowo ustawiony. Przy prawidłowym ustawieniu możesz używać pilota od telewizora do regulacji głośności (VOL +/- i przycisk MUTE) soundbara.

- Podłącz przewód HDMI (niezawarty w zestawie) do gniazda HDMI (ARC) urządzenia oraz do gniazda HDMI (ARC) w twoim telewizorze zgodnym z tym standardem. Naciśnij przycisk na pilocie, by wybrać HDMI ARC.

WSKAZÓWKI:

• Telewizor musi obsługiwać HDMI-CEC oraz funkcję ARC. Funkcje HDMI-CEC i ARC muszą być włączone.
• Metoda włączania funkcji HDMI-CEC i ARC może się różnić w zależności od telewizora. Więcej o funkcji ARC dowiesz się z instrukcji obsługi telewizora.
• Tylko kable HDMI w wersji 1.4 lub wyższej obsługują funkcję ARC.
• Jeśli w trybie HDMI ARC/OPTICAL nie słyszysz dźwięku, musisz aktywować sygnał PCM na urządzeniu źródłowym (np. telewizorze, odtwarzaczu DVD lub Blu-ray).

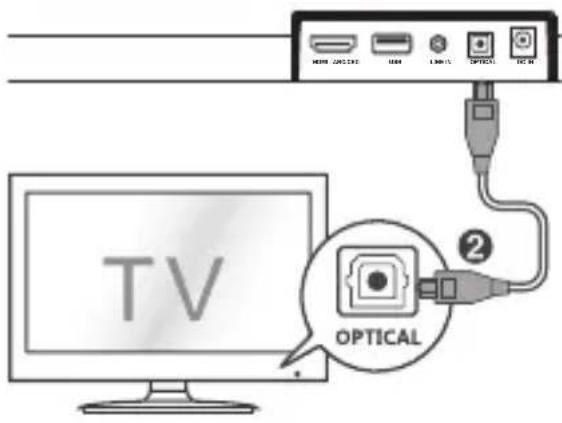

Wejście optyczne (OPTICAL)

- Użyj kabla optycznego, by połączyć wejście optyczne soundbara z wyjściem optycznym urządzenia VCD, CD, VCR czy DVD.

WSKAZÓWKI:

- Jeśli w trybie HDMI ARC/OPTICAL nie słyszysz dźwięku, musisz aktywować sygnał PCM na urządzeniu źródłowym (np. telewizorze, odtwarzaczu DVD lub Blu-ray).

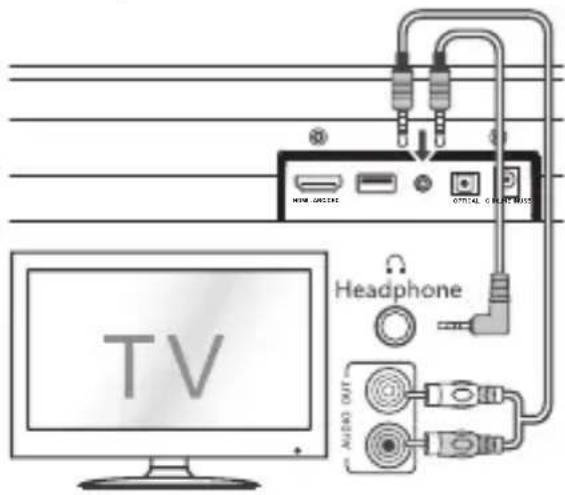

A. Użyj kabla RCA-3,5 mm (niezawarty w zestawie), by połączyć wyjściowe gniazda audio telewizora z gniazdem LINE IN zestawu.
B. Użyj kabla 3,5 mm-3,5 mm (niezawarty w zestawie), by połączyć gniazdo słuchawkowe telewizora lub innego urządzenia zewnętrznego z gniazdem LINE IN zestawu.

WSKAZÓWKA:

Podczas słuchania dźwięku z TV przez słuchawki regulacja głośności będzie możliwa bezpośrednio z pilota od TV.

Podłączanie do zasilania

• Przed podłączeniem do zasilania upewnić się, że wszystkich innych połączeń dokonano prawidłowo.
• Ryzyko uszkodzenia produktu! Korzystaj wyłącznie z zasilacza dostarczonego w zestawie. Użycie innego zasilacza może spowodować zagrożenie dla bezpieczeństwa i/lub uszkodzenie urządzenia.
• Podłącz zasilacz do gniazda DC IN w urządzeniu, a następnie do gniazdka ściennego.

Podstawy obsługi soundbara

Tryb czuwania (Standby)/ Włączenie (ON)

• Po pierwszym podłączeniu urządzenia do prądu zostanie uruchomiony tryb czuwania.
• Naciśnij przycisk 🎯 na pilocie, by włączyć (ON) lub wyłączyć (OFF) urządzenie.
• Odłącz wtyczkę od gniazdka, jeśli chcesz całkowicie wyłączyć urządzenie. – Gdy urządzenie nie odbierze sygnału przez ponad 15 minut, automatycznie przejdzie w tryb czuwania.

Wybór trybu

Naciskaj wielokrotnie przycisk źródła lub wciśnij przycisk / na pilocie, by wybrać żądany tryb.

Regulacja głośności

– Naciskaj przyciski + / - na urządzeniu lub na pilocie, by regulować poziom głośności.
- Jeśli chcesz wyłączyć dźwięk, naciśnij przycisk wyciszenia na pilocie.

Naciśnij ponownie przycisk wyciszenia

lub przyciski + / - na urządzeniu albo pilocie, by z powrotem włączyć dźwięk.

Wybór efektu equalizera (EQ)

Podczas odtwarzania naciśnij przycisk EQ na pilocie, by wybierać zaprogramowane efekty odtwarzania: Każde naciśnięcie przycisku spowoduje przełączenie między trybami brzmienia dźwięku, jak poniżej:

Music (muzyka: tryb zalecany do odtwarzania wszystkich rodzajów muzyki) – wskaźnik pulsuje na biało przez trzy sekundy

Movie (fi Im: tryb zalecany podczas oglądania fi Imów) – wskaźnik pulsuje na zielono przez trzy sekundy

News (wiadomości: tryb zalecany podczas oglądania audycji) – wskaźnik pulsuje na czerwono przez trzy sekundy

Custom (tryb niestandardowy: służy do konfi guracji osobistych ustawień tonów niskich i wysokich) – wskaźnik pulsuje w kolorze cyjanowym przez trzy sekundy

UWAGA: Ustawienie tonów niskich / wysokich jest dostępne tylko w ustawieniach niestandardowych.

1. Upewnij się, że urządzenie jest podłączone do telewizora lub odtwarzacza audio.
2. Gdy urządzenie jest włączone, naciskaj wielokrotnie przycisk źródła lub wciśnij przycisk na pilocie, by wybrać żądany tryb.

3. Funkcje odtwarzania dostosuj za pomocą przycisków odtwarzacza audio.

4. Naciśnij przycisk +/-, by ustawić poziom głośności.

WSKAZÓWKA:

Jeśli w trybie HDMI ARC/OPTICAL nie słyszysz dźwięku, musisz aktywować sygnał PCM na urządzeniu źródłowym (np. telewizorze, odtwarzaczu DVD czy Blu-ray).

Obsługa trybu Bluetooth

Parowanie urządzeń Bluetooth

Przy pierwszym łączeniu urządzenia Bluetooth z zestawem musisz sparować oba urządzenia.

UWAGA:

– Zasięg sygnału między zestawem a urządzeniem Bluetooth wynosi około 8 metrów (jeśli między urządzeniami nie znajduje się żaden przedmiot).
– Zanim podłączysz urządzenie Bluetooth do tego zestawu, upewnij się, że znasz jego dane techniczne.
– Nie wszystkie urządzenia z łącznością Bluetooth są komaptybilne z zestawem.
– Każdy przedmiot ustawiony między zestawem a urządzeniem Bluetooth może zmniejszać zasięg sygnału.
– Jeśli sygnał jest za słaby, urządzenie Bluetooth może się rozłączyć, ale wróci automatycznie do trybu parowania.

1. Włącz soundbar, naciskając przycisk [standby].
2. Naciśnij kilka razy przycisk na urządzeniu lub raz przycisk na pilocie, by wybrać tryb Bluetooth. Urządzenie znajduje się w trybie Bluetooth, gdy niebieski wskaźnik Bluetooth szybko pulsuje.
3. Uruchom wyszukiwanie na urządzeniu, które chcesz połączyć z soundbarem.

4. Z listy urządzeń wybierz „SHARP HT-SB106”.

5. Twoje urządzenie i zestaw soundbar zostaną teraz połączone, a niebieski wskaźnik przestanie pulsować. – By rozłączyć urządzenia, wyłącz opcję Bluetooth lub przytrzymaj przycisk ▶I na pilocie przez 3 sekundy.

WSKAZÓWKI:

• W razie potrzeby wprowadź hasło „0000”.
• Urządzenia rozłączą się, jeśli urządzenie zewnętrzne znajdzie się poza zasięgiem sygnału.
• W celu ich ponownego połączenia umieść urządzenie zewnętrzne w zasięgu sygnału.
• Po oddaleniu urządzenia i ponownym umieszczeniu go w zasięgu sygnału sprawdź, czy jest nadal podłączone do zestawu.
• Jeśli połączenie zostało przerwane, postępuj zgodnie z powyższymi instrukcjami, by ponownie sparować urządzenia.

Odtwarzanie muzyki z urządzenia Bluetooth.

- Jeśli podłączone urządzenie zewnętrzne obsługuje funkcję Advanced Audio Distribution Profi le (A2DP), możesz odtwarzać muzykę na soundbarze. - Jeśli urządzenie obsługuje również funkcję Audio Video Remote Control Profi le (AVRCP), możesz użyć soundbara, by przełączać utwory przechowywa- ne na urządzeniu Bluetooth.

1. Sparuj urządzenie z zestawem.

2. Zacznij odtwarzać muzykę z urządzenia (jeśli obsługuje funkcję A2DP).

3. Użyj pilota, by przełączać utwory (jeśli urządzenie obsługuje funkcję AVRCP).

- By zatrzymać lub wznowić odtwarzanie, naciśnij przycisk ▶ na pilocie.

- By przełączyć piosenkę, naciśnij przy-cisk ◀◀ / ▶na pilocie.

Obsługa trybu USB

1. Podłącz pamięć USB do gniazda USB na panelu tylnym.
2. Naciśnij kilkakrotnie przycisk → na urządzeniu głównym lub naciśnij przycisk → na pilocie, aby wybrać tryb USB.
3. Urządzenie automatycznie rozpoczęne odtwarzanie utworu MP3 z podłączonej pamięci USB.

Jeśli odtwarzanie utworu MP3 nie rozpocznie się automatycznie, naciśnij przycisk ▶I na pilocie.

Rozwiązywanie problemów

Aby zachować gwarancję, nigdy nie próbuj naprawiać urządzenia samodzielnie. Jeśli podczas użytkowania zestawu wystąpią problemy, przejrzyj poniższą listę przed wezwaniem serwisanta.

Brak zasilania

Upewnij się, że zasilacz jest podłączony prawidłowo do gniazda DC IN w urządzeniu i do gniazda zasilającego. Upewnij się, że w gniazdku jest prąd. Naciśnij przycisk Standby na pilocie lub soundbarze, by włączyć soundbar.

Nie słychać dźwięku

Zwiększ głośność. Zwiększ poziom głośności za pomocą przycisku na pilocie lub z prawej strony soundbara.

Naciśnij przycisk 📋 na pilocie, by sprawdzić, czy dźwięk nie jest wyciszony. Naciśnij przycisk źródła SOURCE, by wybrać inne źródło sygnału.

Jeśli dźwięku nie słychać podczas korzystania z któregokolwiek wejścia cyfrowego:

– spróbuj przełączyć sygnał wyjściowy na PCM lub
– połącz się bezpośrednio z odtwarzaczem Blue-ray/innym źródłem - niektóre telewizory nie przesyłają sygnału audio.
Telewizor może być ustawiony na

zmienny sygnał wyjściowy. Upewnij się, że sygnał wyjściowy ustawiony jest na poziom stały (FIXED) lub standardowy (STANDARD), a nie zmienny (VARIABLE). Więcej informacji znajdziesz w instrukcji obsługi telewizora.

Jeśli używasz trybu Bluetooth, upewnij się, że głośność urządzenia źródłowego jest włączona i że urządzenie nie jest wyciszone.

Pilot nie działa

Zanim wciśniesz jakikolwiek przycisk sterowania, wybierz właściwe źródło.

Zmniejsz dystans między pilotem a zestawem.

Wóż baterie, zachowując właściwą polaryzację (+/-).

Wymień baterię.

Skieruj pilot bezpośrednio na czujnik z przodu urządzenia.

Dźwięk jest brzęczący lub szumiący

Upewnij się, że wszystkie kable są prawidłowo podłączone.

Podłącz inne urządzenie źródłowe (telewizor, odtwarzacz Blu-ray itp.), by sprawdzić, czy jakość dźwięku się poprawi. Jeśli nie, może to oznaczać usterkę zestawu.

Podłącz urządzenie do innego wejścia soundbara.

Moje urządzenie z łącznością Bluetooth nie wyszukuje soundbara

Upewnij się, że urządzenie zewnętrzne ma aktywną funkcję Bluetooth.

Ponownie sparuj soundbar z urządzeniem.

Zestaw posiada funkcję wyłączania się po 15 minutach, zgodną ze standardem energooszczędności ERP II.

Gdy sygnał wejścia zewnętrznego urządzenia jest zbyt słaby, soundbar wyłączyć się automatycznie po 15 minutach. Zwiększ głośność urządzenia zewnętrznego.

Technical specifi cation | Technische Angaben Especifi cación técnica | Specifi che tecniche Spécifi cation technique | Dane techniczne

EN DE ES IT
Model	Modell	Modelo	Modello
Sound Bar	Soundbar	Barra de sonido	Soundbar
Power Consumption	Stromverbrauch	Consumo de electricidad	Consumo energetico
Power Consumption StandBy	Stromverbrauch StandBy	Consumo de electricidad Estado en espera	Consumo energetico StandBy
Output Power	Ausgangsstrom	Potencia de salida	Corrente in uscita
Frequency Response	Frequenzabhängigkeit	Respuesta de frecuencia	Risposta di frequenza
Bluetooth	Bluetooth	Bluetooth	Bluetooth
Version	Version	Versión	Versione
Frequency bands	Frequenzbänder	Bandas de frecuencia	Bande di frequenza
Remote Control	Fernbedienung	Mando a distancia	Telecomando
Battery Type	Batterietyp	Tipo de batería	Tipo di batteria

Power Adapter	Netzadapter	Adaptador de corriente	Adattatore di corrente
Manufacturer:	Hersteller:	Fabricante:	Produttore:
Model name:	Modellname:	Nombre del modelo:	Nome modello:
Input:	Eingang:	Entrada:	Input:
Output:	Ausgang:	Salida:	Output:

650 mm 60 mm 1,3kg 82 mm

Consommation électrique	Pobór mocy	20 W
Consommation électrique De veille	Pobór mocy StandBy	<0,5W
Puissance de sortie	Moc wyjściowa	2x18W (RMS)
Réponse en fréquence	Zakres częstotliwości	60Hz - 20KHz
Bluetooth	Bluetooth
Version	Wersja	V 2.1
Bande de fréquences	Pasma częstotliwości	2402 MHz ~ 2480 MHz
Télécommande	Pilot zdalnego sterowania
Type de pile	Rodzaj baterii	2x AAA

Adaptateur électrique	Zasilacz
Fabricant :	Producent:	Dongguan Dongsong Electronic Co., Ltd.
Nom du modèle :	Nazwa modelu:	DYS40-180220W-K
Entrée :	Wejście:	AC 100-240V ~ 50/60Hz 1.0A Max
Sortie :	Wyjście:	DC 18.0V == 2.2A

CE EAC
