INSTRUKCJA OBSŁUGI CFIB636DVPM CANDY

W związku z umieszczeniem znaku CE CE na produkcie, na własną odpowiedzialność deklarujemy zgodność produktu z wymogami prawnymi dotyczącymi bezpieczeństwa, zdrowia i środowiska obowiązującymi we Wspólnocie Europejskiej.

Bezpieczeństwo i konserwacja

• UWAGA: Podczas pracy urządzenie oraz jego elementy są gorące. Należy zachowac ostrożność i nie dotykać gorących części.
• Dzieci w wieku do 8 lat nie mogą zbliżać się do urządzenia chyba że pozostaja one pod ciągłym nadzorem.
• Dzieci w wieku powyżej 8 lat oraz ososby z ograniczeniami ruchowymi, umysłowymi, czuciowymi lub nie posiadające odpowiedniej wiedzy lub doświadczenia mogą obsługiwać urządzenie jedynie pod nadzorem lub po przeszkoleniu odnośnie bezpiecznego uzykowania urządzenia i związanych z tym zagrożeń.
• Dzieci nie mogą bawić się urządzeniem.
• Dzieci bez nadzoru nie mogą obsługiwac ani czyścić urządzenia.
• UWAGA: gotowanie na płycie z użyciem oleju lub tłuszczu bez nadzoru może być niebezpieczne i spowodować pożar.
• NIGDY nie gasić ognia woda, należy wyłączyćurządzenie i przykryć płomień np. pokrywką lub kocem ognioodpornym.
• UWAGA: niebezpieczeństwo pożaru. Nie wolno przchowywać przedmiotów na powierzchniach grzejnych.
• UWAGA: w razie uszkodzenia powierzchni należy wyłączyć urządzenie aby uniknąć niebezpieczeństwa porażenia prądem

elektrycznym.

• Nie stosować do czyszczenia urządzeń parowych.
• Przedmioty metalowe jak sztućce, pokrywki itp. nie mogą leżeć na płycie gdyż będą się nagrzewać.
• usunąć wylany płyn z pokrywy przed otwarciem.

Poczekać aż powierzchnia płyty ostygnie przed zamknięciem pokrywy.

- Po użytkowaniu należy wyłączyć płytę za pomocą sterowania, układ detekcji garnka nie służy do jej wyłączania.

- urządzenie nie jest przeznaczone do sterowania zewnętrznym minutnikiem lub oddzielnym układem zdalnego sterowania. Wyłącznik musi być podłączony do okablowania zgodnie z obowiązującymi przepisami.

- instrukcja musi określać jaki rodzaj przewodu może być zastosowany, z uwzglednieniem temperatury tylnej ścianki urządzenia.

- Jeżeli przewód zasilający jest uszkodzony musi być wymieniony przez producenta lub autoryzowany serwis tak aby uniknąćwszelkiego ryzyka.

- UWAGA: w celu uniknięcia zagrożeń związanych z przypadkowym zadziałaniem zabezpieczeń termicznych urządzenie nie może być zasilane z sieci sterowanej niezależnie lub z obwodów które są regularnie włączane i wyłączane.

Szanowny Kliencie,

pragniemy podziękować Ci za dokonany wybór indukcyjnej płyty grzejnej CANDY, produktu, który z pewnością zadowoli Twoje oczekiwania przez wiele lat.

Przed rozpoczęciem używania urządzenia prosimy o uważne zapoznanie się z niniejszą instrukcją obsługi oraz zachowanie jej w celu ewentualnej konsultacji w przyszłości.

Wstęp

Dzięki wielofunkcyjnemu i mikrokomputerowemu systemowi sterowania, indukcyjna płyta grzejna jest w stanie zadowolić różne wymagania zwi zane z gotowaniem wykorzystaniem indukcji elektromagnetcznej. To właściwy wybór dla nowoczesnej rodziny.

Wykonana ze specjalnych materiałów płyta ta jest wyjątkowo łatwa w użyciu, wytrzymała i bezpieczna.

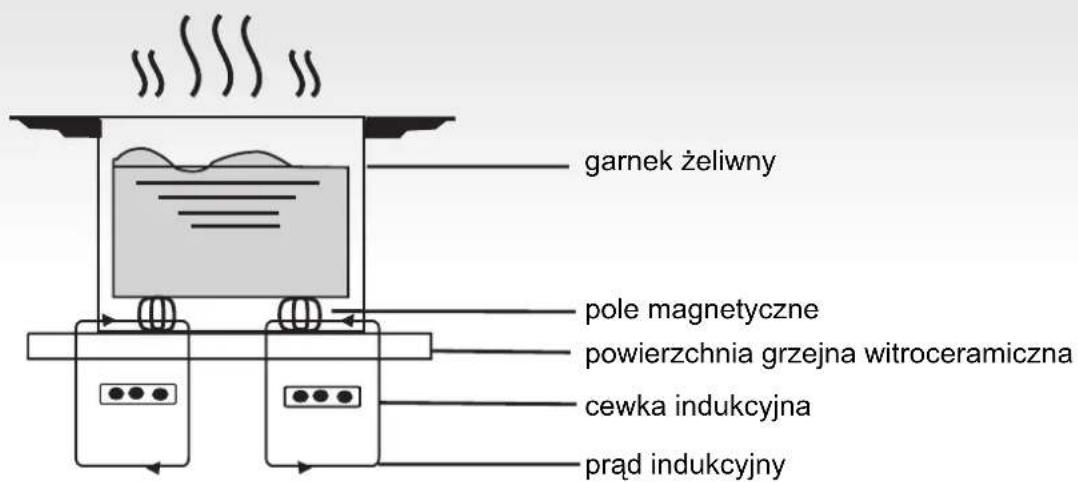

Jak działa

Indukcyjna płyta grzejna składa się z cewki indukcyjnej, płyty wykonanej z materiału ferromagnetycznego oraz z systemu kontrolnego. Prąd elektryczny, przepływając przez cewkę wytwarza silne pole elektromagnetyczne. Powoduje to powstawanie całej serii fal, które wytwarzają ciepło przekazywane następnie do garnka poprzez powierzchnię płyty grzejnej.

garnek żeliwny pole magnetyczne powierzchnia grzejna witroceramiczna cewka indukcyjna prąd indukcyjny

Bezpieczeństwo

Niniejsza płyta grzejna przeznaczona jest do użytku domowego.

Staramy się stale doskonalić nasze produkty i dlatego zastrzegamy sobie prawo dokonywania zmian w przypadku ewentualnych postępów w technice.

Zabezpieczenie przed przegrzaniem

Czujnik kontroluje temperaturę wewnątrz pola grzewczego. Jeżeli temperatura przekracza dopuszczalny poziom bezpieczeństwa, powierzchnia pola grzewczego zostanie automatycznie wyłączona.

Sygnalizacja przedmiotów na powierzchni grzewczej

Jeżeli na płycie grzejnej zostanie ustawione naczynie o średnicy mniejszej niż 80 mm., małe przedmioty (takie jak noże, widelce, klucze) lub naczynie, które nie posiada dna magnetycznego (na przykład aluminiowe), automatycznie włączony zostanie sygnał akustyczny na okres około 1 minuty. Jeżeli problem nie zostanie rozwiązany, płyta grzejna przejdzie automatycznie na tryb stand-by.

Wskaźnik ciepła resztkowego

Gdy używanie pola grzewczego zostaje przedłużone w czasie może dojść do pojawienia się ciepła resztkowego. Pojawiający się na wyświetlaczu symbol "H" ostrzega aby nie dotykać pola grzewczego.

Zabezpieczenie poprzez samoczynne wyłączanie

Samoczynne wyłączanie jest dodatkową funkcją zabezpieczającą indukcyjną płytę grzejną. Funkcja ta włącza się automatycznie w przypadku zapomnienia jej wyłączenia.

Automatyczne wyłączanie powierzchni grzewczej zależy od używanego poziomu natężenia, tak jak zostało to przedstawione w poniższej tabeli:

Poziom natężenia	Pole grzewcze wyłącza się automatycznie po
1~5	8	godzinach
6~10	4	godzinach
11~14	2	godzinach
15	1	godzinach

W momencie usunięcia naczynia z pola grzewczego, indukcyjna płyta grzewcza przestaje ogrzewać i po sygnale akustycznym trwającym 1 minutę wyłącza się.

Uwaga:

Osoby z rozrusznikiem serca mogą używać ten sprzęt gospodarstwa domowego wyłącznie pod kontrolą lekarza prowadzącego.

Instalacja

Montaż urządzenia

1. Wykonać otwór na powierzchni mebli zastosowując się do wymiarów przedstawionych na rysunku. Dla poprawnej instalacji przewidziana musi być również wolna przestrzeń wynosząca przynajmniej 5 cm wokół płyty. Należy upewnić się, że grubość blatu roboczego na którym zainstalowana zostaje płyta wynosi przynajmniej 30 mm. i że blat został wykonany z materiałów odpornych na wysokie temperatury, które niedopuszczają do deformacji wskutek ciepła pochodzącego z płyty grzejnej (rysunek 1).

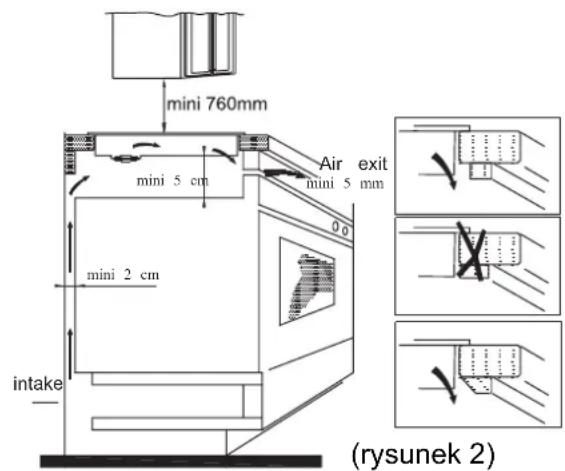

1. Należy zawsze upewnić się, że indukcyjna płyta grzejna jest odpowiednio przymocowana do mebli oraz posiada właściwą wentylację. (otwory wlotu i wylotu powietrza nie są zablokowane) (rysunek 2).

Uwaga: pomiędzy płytą grzejną a ewentualnym elementem meblowym na górze musi być pozostawiona wolna przestrzeń wynosząca co najmniej 760 mm.

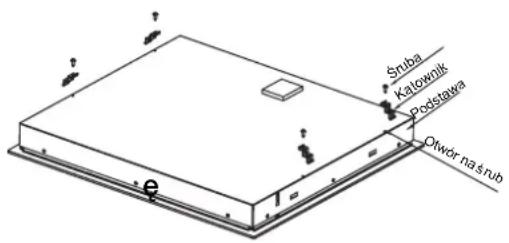

1. Po umieszczeniu płyty grzejnej, należy przymocować ją czterema kątownikami do blatu roboczego (tak jak zostało to przedstawione na rysunku). Następnie należy wyregulować każdy pojedynczy kątownik w zależności od grubości blatu roboczego.

Śnoba Katownik Podstawa Otwdr nasrub

Ostrzeżenia

(1) Indukcyjna płyta grzejna musi być instalowana przez wykwalifikowanego technika. Nie należy wykonywać instalacji we własnym zakresie.
(2) Indukcyjna płyta grzejna nie może być montowana na lodówkach, zmywarkach czy suszarkach do bielizny.
(3) Indukcyjna płyta grzejna musi być zainstalowana w taki sposób aby zagwarantować optymalną likwidację ciepła.
(4) Ścianka oraz część znajdująca się pod indukcyjną płytą grzejną muszą być odporne na ciepło.
(5) W celu uniknięcia szkód cienka błona przyklejająca powierzchnię grzejną do powierzchni oparcia musi być odporna na ciepło.

4. Schemat połączeń

Podłączenie do sieci eleketrycznej musi być wykonane przez wyspecjalizowany personel techniczny według obowiązujących przepisów. Czynności podłączające płytę zostały przedstawione na rysunku 3:

Napięcie i częstotliwość	Podłączenie przewodów
400V 2-N50/60Hz
	Czarny Brązowy	Szary i Niebieski	Żółto-zielony
220-240 V50/60Hz
	Czarno-brązowy	Szary i Niebieski	Żółto-zielony

Sprawdzić czy instalacja elektryczna zaopatrzona jest we właściwe uziemienie według obowiązujących norm i przepisów prawnych. Uziemienie jest obowiązkowe.

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody wyrządzone osobom lub rzeczom, wynikłe z niezastosowania się do tej normy.

Jeżeli urządzenie nie posiada wtyczki należy zainstalować na przewodzie znormalizowaną wtyczkę, która właściwa będzie dla ładunku wskazanego na tabliczce znamionowej.

W przypadku podłączenia stałego do sieci należy zainstalować wielobiegunowy przełącznik odcinający z przerwą miedzy stykami co najmniej 3 mm.

Instalator musi potwierdzić, że połączenie elektryczne jest poprawne, a instalacja zgodna z normami bezpieczeństwa.

W przypadku uszkodzenia przewodu musi on zostać wymieniony na nowy wyłącznie przez wyspecjalizowany personel techniczny

Przewód nie może być zagięty ani przyciśnięty.

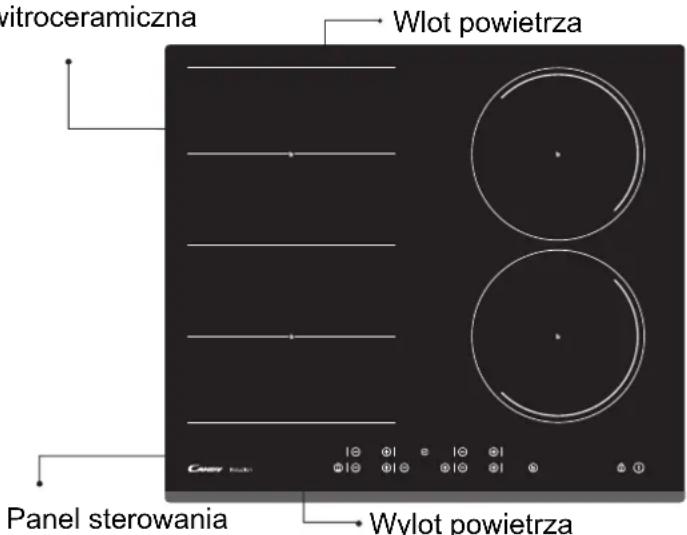

Opis indukcyjnej płyty grzejnej

Powierzchnia witroceramiczna

vitroceramiczna Wlot powietrza Panel sterowania Wylot powietrza

Schemat panelu sterowania

612134 5

1. Regulacja mocy
2. Timer
3. Boost
   4.Przycisk blokady
   5.ON/OFF
4. Flexible Area activation

Instrukcje używania

Przy podłączaniu do zasilania brzęczyk wyda jeden sygnał dźwiękowy, wszystkie wskaźniki zapalą się na sekundę, a następnie zgasną. Płyta grzewcza jest teraz w trybie oczekiwania.

Umieść rondel w środku strefy gotowania.

Instrukcja obsługi

Naciśnij przycisk " ①", wszystkie wskaźniki pokazują "--"

Wybierz poziom mocy, naciskając przycisk "+" lub "-" dla danej płyty grzejnej. Na początku wskaźnik pokaże "8" lub "/", gdy naciśniesz przycisk "+" lub "-". Wyreguluj, naciskając przycisk "+" lub "-".

Jeśli naciśniesz przyciski "+" lub "-" w tym samym czasie, ustawienie mocy powróci do "☐", a strefa gotowania wyłączyć się.

Zwróć uwagę, że : Kiedy naciśniesz przycisk "①", płyta indukcyjna powróci do trybu oczekiwania w ciągu 1 minut, jeśli żadna inna funkcja nie jest w tym momencie aktywna.

W normalnym trybie pracy, przy każdym sposobie podączenia, maksymalna łączna moc strefy # 1 i # 2 nie jest wyższa niż 3000 W.

W normalnym trybie pracy, przy każdym sposobie podączenia, maksymalna łączna moc strefy # 3 i # 4 nie jest wyższa niż 3000 W.

Funkcja szybszego nagrzewania "Boost"

Naciśnij przycisk "b", wskaźnik poziomu mocy pokazuje "b".

Ostrzeżenie:

1. Funkcja szybszego nagrzewania działa tylko przez 5 minut, po czym strefa gotowania powraca do pierwotnego ustawienia.
2. Funkcję szybszego nagrzewania można ustawiać dla wszystkich stref gotowania.

Wyłączenie trybu szybszego nagrzewania "BOOST"

Wyłącz tryb szybszego nagrzewania "Boost", naciskając przycisk "+" lub "-" dla danej strefy gotowania.

Programator czasowy

Jeśli więcej niż jedna strefa jest włączona

- włącz wybraną strefę, naciskając przycisk "+" lub "-" dla tej strefy, odpowiednie cyfry zaczną migać.

- następnie naciśnij przycisk programatora czasowego " + " lub " - " - - - + wskaźnik poziomu mocy zacznie migać i pokaże " Ł ", wskaźnik programatora czasowego zacznie migać

- - - - + → - t. +

• Na początku, gdy wskaźnik pokaże "0:10", ustaw czas, naciskając przycisk "+" lub "-". Po ustawieniu czasu możesz wybrać poziom mocy dla danej strefy gotowania.
• Następnie ustaw czas od 1 minuty do 9 godzin i 59 minut, naciskając przycisk "+" lub przycisk "-"
• Pojedyncze naciśnięcie przycisku "+" zwiększa czas o jedną minutę; przytrzymanie przycisku "+" zwiększa czas o 10 minut; Kiedy czas przekracza 1 godzinę, przytrzymanie przycisku "+" zwiększa czas o 30 minut.
• Pojedyncze naciśnięcie przycisku "-" zmniejsza czas o jedną minutę; przytrzymanie przycisku "-" zmniejsza czas o 10 minut; Kiedy czas przekracza 2 godziny, przytrzymanie przycisku "-" zmniejsza czas o 30 minut.
• Możesz ustawić poziom mocy w trybie programatora czasowego.

Jeśli programator czasowy działa kilku strefach jednocześnie

- Programator czasowy można ustawiać dla wszystkich 4 stref gotowania. Kiedy ustawisz programator czasowy dla kilku stref gotowania w tym samym czasie, kropki dziesiętne przy odpowiednich strefach gotowania włączą się

- Wyświetlacz programatora czasowego pokaże czas, który upłynie najszybciej. Kropka odpowiedniej strefy włączy się i będzie migać. Kiedy odliczanie czasu zakończy się, odpowiednia strefa gotowania wyłączy się. Następnie wyświetlacz pokaże kolejną strefę, w której czas upłynie najszybciej - odpowiednia kropka przy strefie gotowania będzie migać

- Jeśli programator czasowy jest ustawiony, ale nie jest aktywny dla żadnej ze stref, będzie on po prostu odliczał czas.

Uwaga:

1. Kiedy czas jest nastawiony na 0, programator wyłączy się.
2. Kiedy mija określony czas, odpowiednia strefa gotowania wyłączy się.
3. Po ustawieniu programatora czasowego wskaźnik będzie migać przez 5 sekund, a ustawiony czas zostanie automatycznie potwierdzony.
4. W trybie programatora czasowego naciśnięcie przycisków "+" i "-" w tym samym czasie sprawi, że ustawienie mocy powróci do "0", a czas zostanie wyłączony.

Tryb bezpieczny

Aby zapewnić bezpieczeństwo dzieci, płyta indukcyjna została wyposażona w urządzenie blokujące.

- Zablokuj

W trybie roboczym naciśnij przycisk "☐". Płyta grzewcza przechodzi w tryb blokady, programator czasowy pokaże „Loc“, a pozostałe przyciski zostaną wyłączone poza przyciskiem "☐".

W trybie oczekiwania naciśnij przycisk "☐". Płyta grzewcza przechodzi w tryb blokady, programator czasowy pokaże "Loc", a pozostałe przyciski zostaną wyłączone.

Programator przez chwilę pokazuje " Loc ", a następnie wyłącza się.

Jeśli naciśniesz ten przycisk,① "Loc" wyświetli się na chwilę.

- Wyłącz blokadę

Przytrzymaj przycisk "Lock" przez 3 sekundy. Funkcja blokady wyłączy się

Strefa Flexi

Strefa Flexi może być wykorzystywana jako jedno pole lub jako dwa różne pola grzewcze, w zależności od potrzeb użytkownika.

Wyjątkowe działanie strefy Flexi możliwe jest dzięki dwóch niezależnym, oddzielnie sterowanym induktorom.

nie obejmuje naczynie, zostanie automatycznie wyłączona po upływie 1 minuty.

Płyta zadziała prawidłowo, jeżeli naczynie będzie prawidłowo umieszczone w strefie Flexi:

• w przedniej lub tylnej części strefy, gdy średnica naczynia jest mniejsza niż 22 cm
• w dowolnym miejscu strefy, jeżeli naczynie ma średnicę większą niż 22 cm.

Jako duża pole grzewcze

Aby uaktywnić strefę Flexi jako pojedyncze duże pole grzewcze, wystarczy wybrać odpowiedni przycisk.

LED włączysięwskazywaćelastycznyobszarostałączony

Ustawienie poziomu mocy odbywa się w taki sam sposób jak dla zwykłego pola.

Jeżeli podczas gotowania, naczynie przesuwane jest z przedniej części pola na tylnią (lub na odwrót), strefa Flexi automatycznie wykrywa jego nowe położenie, zachowując tę samą moc w nowym miejscu.

Jako dwa niezależne pola grzewcze

Aby korzystać ze strefy Flexi jak z dwóch niezależnych stref grzejnych z różnymi ustawieniami mocy, naciśnij odpowiednie przyciski.

Jeślielastycznyobszar, naciśnijdedykowanegoprzycisku, abyjąwyłączyć przeduzyciemjakodwaróżnestrefy

Maksymalna moc dla każdego pola grzewczego

Pole grzewcze	Normalna	Boost
1	1800	3000
2	1800	3000
3	1800	3000
4	1800	3000
Flexible Area	3000	3600

Przedstawione moce mogą zmieniać się w zależności od materiału, z którego wykonany został garnek oraz od jego wymiarów.

Wybieranie naczyń kuchennych stosowanych do gotowania

patelnia żelazna

garnek ze stali inox

rondel

patelnia żelazna
elazny

czajnik ze stali emaliowanej nierdzewnej

garnek ze stali emaliowanej

garnek żelazny

1. Istnieje wiele naczyń nadających się do gotowania na płycie indukcyjnej. Powierzchnia ta jest w stanie wykryć je i przetestować zastosowując jedną z poniższych metod: ustawić garnek na polu grzewczym. Jeżeli na wskaźniku w tym polu pojawi się poziom mocy, oznacza to, że garnek jest odpowiedni; jeżeli pojawi się natomiast symbol “∪”, oznacza to że naczynie nie nadaje się do tego gotowania indukcyjnego.

2. Nałożyć magnes na garnek: jeżeli magnes będzie przyciągany przez garnek, oznacza to, że naczynie to jest odpowiednie do używania na płycie indukcyjnej.

UWAGA: spód garnka musi być wykonanay z materiałów pozwalających na konduktywność magnetyczną.

Garnek musi posiadać płaski spód o średnicy przekraczającej 14 cm.

Czyszczenie i konserwacja

Powierzchnia płyty grzejnej może być czyszczona w następujący sposób:

Rodzaj zabrudzenia	Jak czyścić	Materiał do czyszczenia
lekko brudna	ciepłą wodą; następnie wysuszyć	gąbka
bardzo brudna	ciepłą wodą i wysuszyć specjalną ścieralną gąbką do powierzchni wirtoceramicznych	specjalna gąbka do powierzchni witroceramicznych
osady	Nalać na osad biały ocet i wyczyścić miękką szmatką, lub użyć specjalny środek myjący	folia przylepna specjalna do witroceramiki
Stopiony cukier wraz z plastykiem lub aluminium	Aby usunąć pozostałości należy posłużyć się specjalnym drapakiem z ostrzem do powierzchni witroceramicznych (aby zabezpieczyć szkło najlepiej jest używać produkt na bazie sylikonu)	folia przylepna specjalna do witroceramiki

Uwaga: przed rozpoczęciem czyszczenia odłączyć urządzenie z zasilania.

Sygalizacja usterek i czynności kontrolne

W momencie pojawienia się nieprawidłowości indukcyjna płyta grzejna wprowadza automatycznie funkcję zabezpieczenia a na wyświetlaczu pojawiają się następujące kody:

Problem	Możliwe przyczyny	Rozwiązanie
F0/F1/F2	Usterka w wiatraku	skontaktować się z serwisem
F3-F8	Usterka w czujniku temperatury	skontaktować się z serwisem
E1/E2	Nieprawidłowe napięcie elektryczne	sprawdzić czy włączone jest zasilanie elektryczne. Po sprawdzeniu ponownie włączyć urządzenie
E3/E4	Nieprawidłowa temperatura	sprawdzić garnek
E5/E6	Niewystarczające emitowanie ciepła	po wcześniejjszym oziębieniu ponownie włączyć urządzenie

Jest to tylko lista najczęściej pojawiających się usterek.

Zabrania się rozmontowywania indukcyjnej płyty grzejnej we własnym zakresie co mogłoby doprowadzić do wyrządzenia większych szkód.

SERWIS TECHNICZNY

Przed wezwaniem serwisu.

W przypadku nie działania produktu zalecamy:

— sprawdzić czy wtyczka została prawidłowo wprowadzona do gniazdka sieciowego;
— sprawdzić powyżej przedstawioną tabelę usterek.

W przypadku gdy nie zostanie wykryta przyczyna nieprawidłowego funkcjonowania należy odłączyć urządzenie bez rozmontowywania go i następnie skontaktować się z Serwisem Technicznym.

Deklaracja specjalna

Cała treść niniejszej instrukcji obsługi została uważnie sprawdzona. Producent nie bierze na siebie odpowiedzialności za błedy lub ominięcia w fazie wydruku.

Producent zastrzega sobie prawo do wprowadzania zmian natury technicznej bez konieczności wcześniejszego powiadomienia. Zdjęcie produktu odnosi się do jego aktualnej wersji.

UWAGA: zabrania się traktowania tego produktu jako odpadów normalnych. Musi on zostać usunięty oddzielnie.

Niniejsze urządzenie gospodarstwa domowego wyprodukowane zostało zgodnie z dyrektywą europejską 212/19/KE dotyczącą zżytego sprzętu elektrycznego i elektronicznego.

Zapewniając właściwy sposób realizacji niniejszego sprzętu w poszanowaniu obowiązujących dyrektyw, użytkownik zapobiega jego potencjalnemu niegatywnemu wpływowi na środowisko naturalne i zdrowie ludzi, który mógłby być efektem niewłaściwego obchodzenia się z produktem.

Symbol ten wskazuje, że produkt nie może być traktowany jako odpady domowe lecz powinien być przekazany do odpowiedniego punktu zbierającego odpady elektryczne i elektroniczne.

Szczegółowe informacje dotyczące postępowania, odzyskiwania i recyklingu niniejszego produktu można użyskać od lokanych służb odpowiedzialnych za odpady lub w sklepie, w którym zakupiono produkt.
