0580 AA - Sprzęt pomiarowy SKIL - Bezpłatna instrukcja obsługi

Typ produktu	Cyfrowy kątomierz
Marka	Skil
Model	0580 AA
Materiał	Aluminium
Długość	380 mm
Waga	0,18 kg
Zakres pomiaru	0° do 220°
Dokładność pomiaru kąta	± 0,5°
Dokładność poziomicy	1 mm/m
Najmniejsza jednostka wskazania	0,1°
Zasilanie	1 bateria 6LR61/9 V (alkaliczna lub akumulatorowa)
Żywotność baterii	Około 20 godzin
Automatyczne wyłączanie	Po około 5 minutach bezczynności
Temperatura pracy	-10°C do 50°C
Temperatura przechowywania	-20°C do 70°C
Funkcja HOLD	Zapamiętywanie zmierzonej wartości
Wbudowane poziomice	Pozioma i pionowa
Składane ramię z linijką	32 cm
Konserwacja i czyszczenie	Czyścić suchą, miękką szmatką; nie używać rozpuszczalników
Bezpieczeństwo	Chronić przed wstrząsami, kurzem, wilgocią i bezpośrednim słońcem; nie demontować
Gwarancja	Zgodnie z przepisami prawa/krajowymi; wyłączenie z tytułu normalnego zużycia, przeciążenia lub niewłaściwego użytkowania
Recykling	Nie wyrzucać z odpadami domowymi; poddać recyklingowi zgodnie z dyrektywą WEEE

Często zadawane pytania - 0580 AA SKIL

Jak włączyć i wyłączyć urządzenie?

Naciśnij przycisk On/Off (A), aby włączyć lub wyłączyć narzędzie. Urządzenie wyłącza się automatycznie po około 5 minutach bezczynności.

Jakiej baterii użyć i jak ją zamontować?

Użyj baterii alkalicznej lub akumulatora typu 6LR61/9 V. Zdejmij pokrywę komory (H), włóż baterię zgodnie z biegunowością, a następnie zamknij pokrywę.

Co zrobić, gdy pojawi się symbol słabej baterii?

Symbol J oznacza słabą baterię. Nadal można wykonywać pomiary, ale z mniejszą dokładnością. Wymień baterię tak szybko, jak to możliwe.

Jak zmierzyć kąt za pomocą tego narzędzia?

Umieść ramię podporowe (F) i składane ramię (G) wzdłuż mierzonych krawędzi. Kąt X jest wyświetlany na ekranie (C) i pozostaje wyświetlony, dopóki ramiona się nie poruszą.

Jak używać funkcji zapamiętywania HOLD?

Naciśnij przycisk HOLD (B), aby zamrozić wyświetlaną wartość. Pojawi się wskaźnik K. Wartość pozostaje zapamiętana nawet po przesunięciu ramion. Naciśnij ponownie HOLD, aby zwolnić.

Jaka jest dokładność pomiaru?

Dokładność pomiaru kąta wynosi ± 0,5°. Poziomica ma dokładność 1 mm/m. Najmniejsza jednostka wskazania to 0,1°.

Jak konserwować urządzenie?

Czyść narzędzie suchą, miękką szmatką. Nigdy nie używaj środków czyszczących ani rozpuszczalników. Chroń je przed kurzem, wilgocią i bezpośrednim światłem słonecznym. Przechowuj w etui.

Co zrobić w przypadku uderzenia lub upadku?

Uderzenie może spowodować błędne pomiary. Sprawdź urządzenie, a jeśli to konieczne, odeślij je do centrum serwisowego SKIL. Nie demontuj narzędzia samodzielnie.

Jak uzyskać części zamienne lub naprawę?

W przypadku reklamacji zwróć narzędzie w stanie niezmontowanym wraz z dowodem zakupu do sprzedawcy lub najbliższego centrum serwisowego SKIL. Adresy są dostępne na stronie www.skileurope.com.

Jak zutylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucaj narzędzia, baterii ani opakowania z odpadami domowymi. Zgodnie z dyrektywą europejską 2002/96/WE (WEEE), oddaj je do punktu selektywnej zbiórki w celu recyklingu przyjaznego dla środowiska. Przypomina o tym symbol przekreślonego kosza.

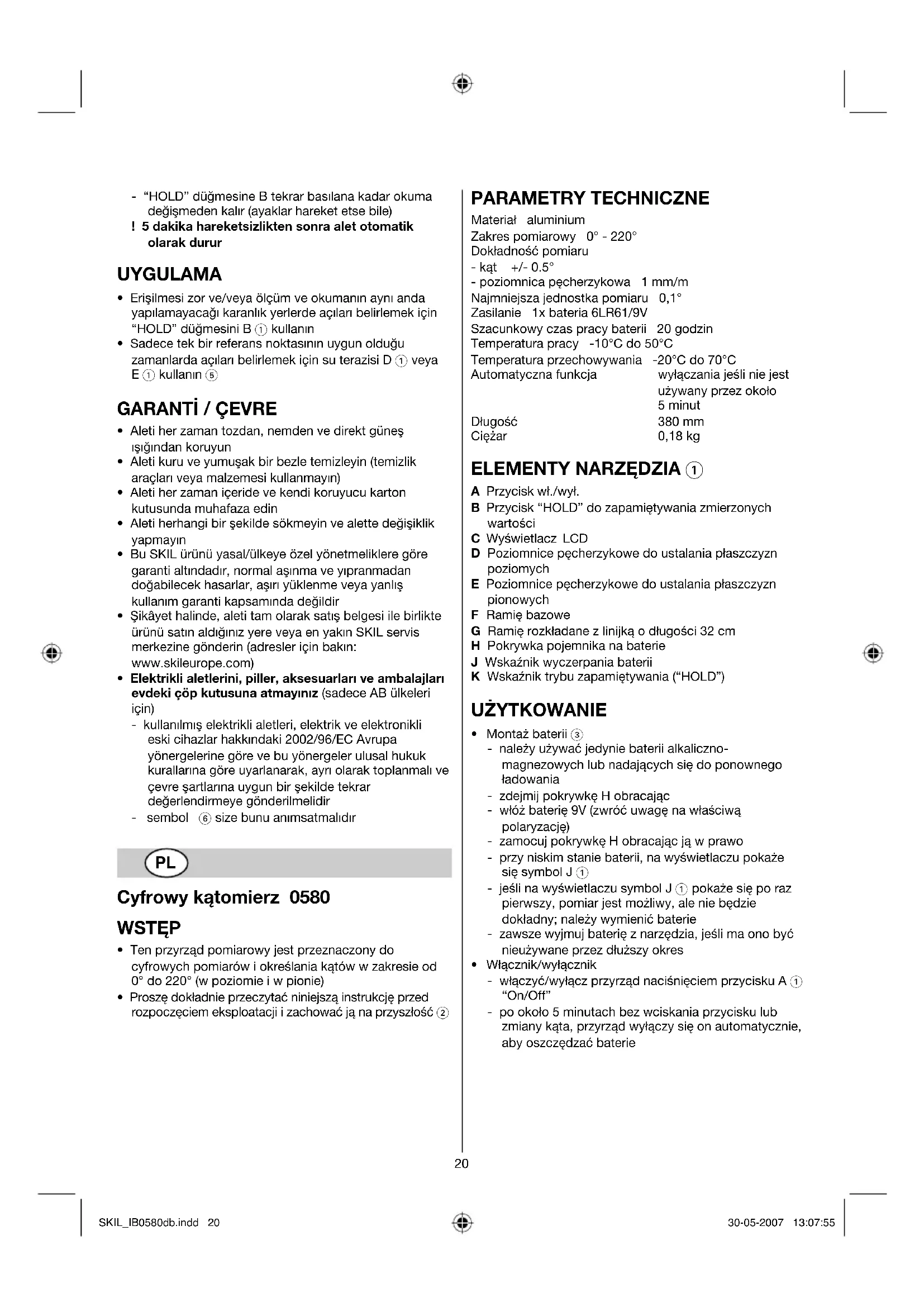

INSTRUKCJA OBSŁUGI 0580 AA SKIL

Cyfrowy kątomierz 0580

WSTEP

• Ten przyrząd pomiarowy jest przeznaczony do cyfrowych pomiarów i określania kątów w zakresie od 0° do 220° (w poziomie i w pionie)
• Proszę dokładnie przeczytać niniejszą instrukcję przed rozpoczęciem eksploatacji i zachować ją na przyszłość ②

PARAMETRY TECHNICZNE

Material aluminium

Zakres pomiarowy 0° - 220°

Dokładność pomiaru

- kat +/- 0.5°

- poziomnica pęcherzykowa 1 mm/m

Najmniejsza jednostka pomiaru 0,1°

Zasilanie 1x bateria 6LR61/9V

Szacunkowy czas pracy baterii 20 godzin

Temperatura pracy -10°C do 50°C

Temperatura przechowywania -20°C do 70°C

Automatyczna funkcja wyłączenia jeśli nie jest używany przez około 5 minut

Długość 380 mm

Cieżar 0,18 kg

ELEMENTY NARZĘDZIA ①

A Przycisk wt./wyt.
B Przycisk "HOLD" do zapamiętywania zmierzonych wartości
C Wyświetlacz LCD
D Poziomnice pęcherzykowe do ustalania płaszczyzn poziomych
E Poziomnice pęcherzykowe do ustalania płaszczyzn pionowych
F Ramię bazowe
G Ramię rozkładane z linijkstra o długości 32 cm
H Pokrywka pojemnika na baterie
J Wskaźnik wyczerpania baterii
K Wskaźnik trybu zapamiętywania ("HOLD")

UŻYTKOWANIE

- Montaż baterii ③

• należy używać jedynie baterii alkaliczno- magnezowych lub nadających się do ponownego ładowania
• zdejmij pokrywkę H obracając
• włóż baterię 9V (zwróć uwagę na właściwą polaryzację)
• zamocuj pokrywkę H obracając ją w prawo
• przy niskim stanie baterii, na wyświetlaczu pokaże się symbol J ①
• jeśli na wyświetlaczu symbol J ① pokaże się po raz pierwszy, pomiar jest możliwy, ale nie będzie dokładny; należy wymienić baterie
• zawsze wyjmuj baterię z narzędzia, jeśli ma ono być nieużywane przez dłuższy okres

- Włącznik/wyłącznik

• włączyć/wyłącz przyrząd naciśnięciem przycisku A ① "On/Off"
• po około 5 minutach bez wciskania przycisku lub zmiany kąta, przyrząd wyłączy się on automatycznie, aby oszczędzać baterie

- Pomiar kątów ④

! należy chronić przyrząd pomiarowy przed upadkiem i wstrząsem (upuszczenie lub uderzenie przyrządu może spowodować błędy pomiarów)

! krawędzie kontaktowe przyrządu należy utrzymywać w czystości (cząstki zanieczyszczeń mogą spowodować błędy pomiarów)

- pozycja ramienia bazowego F ① i rozkładanego G ① względem mierzonych krawędzi

- odczyt na wyświetlaczu C ① odpowiada kątowi X i pozostaje niezmieniony aż do momentu poruszenia ramion przyrządu

! podczas mierzenia kąta bezpośrednio na elemencie, należy zwrócić uwagę, aby ramię bazowe F i rozkładane G pozostawały nieruchomo i aby nie był włączony tryb zapamiętywania ("HOLD")

- Zapamiętywanie zmierzonych wartości

- bieżący odczyt może zostać zachowany na wyświetlaczu C ① poprzez wciśnięcie przycisku "HOLD" B ① (na wyświetlaczu pojawi się symbol K ①)

- odczyt pozostaje niezmieniony (nawet jeśli zmieni się położenie ramion), dopóki B znów nie zostanie wciśnięty przycisk "HOLD"

! przyrząd automatycznie wyłącza się po 5 minut beczynności

WSKAZÓWKI UŻYTKOWANIA

• Przycisku "HOLD" należy użyć B ① przy określeniu kątów w trudno dostępnych i/lub ciemnych miejscach, gdzie pomiar i odczyt nie mogą się odbyć jednocześnie
• Należy użyć poziomicy pęcherzykowej D ① lub E ① do określenia kątów, jeśli jest dostępny tylko jeden punkt odniesienia ⑤

GWARANCJA / ŚRODOWISKO

• Podczas przechowywania zawsze chroń narzędzie przed zapyleniem, wilgocią i bezpośrednim światłem słonecznym
• Narzędzie należy czyścić suchą, miękką szmatką (nie używać środków czyszczących ani rozpuszczalników)
• Zawsze przechowuj narzędzie w pomieszczeniu, w pudełku/futerale ochronnym
• W żaden sposób nie demontuj ani nie modyfikuj narzędzia
• Niniejszy wyrób marki SKIL podlega ustawowej gwarancji/zgodnie z przepisami krajowymi; uszkodzenia wynikłe wskutek normalnego zużycia, przeciążenia lub nieprawidłowej obsługi nie są objęte gwarancją
• W przypadku zażalenia należy odesłać nierozebrany narzędzie, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adres można znaleźć na www.skileurope.com)

- Nie wyrzucaj elektronarzędzi, baterie, akcesoriów i opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE)

• zgodnie z Europejską Dyrektywą 2002/96/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska
• w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania - symbol ⑥ przypomni Ci o tym
