INSTRUKCJA OBSŁUGI U7144 BONECO

Dziękujemy Państwu za zakup ultradźwiękowego nawilżacza powietrza Boneco U7144.

pl

Czy wiedzieliście Państwo, że suche powietrze

• wysusza błony śluzowe, powoduje pękanie ust i pieczenie oczu?
• zwiększa ryzyko infekcji i schorzeń dróg oddechowych?
• powoduje znużenie, zmęczenie i kłopoty z koncentracją?
• jest niekorzystne dla zwierząt domowych i roślin pokojowych?
• powoduje gromadzenie się kurzu i wyładowania elektrostatyczne ubrań, dywanów i wykładzin podłogowych wykonanych z włókien sztucznych?
• prowadzi do uszkodzenia drewnianych elementów wyposażenia mieszkańców i parkietów?
• rozstraja instrumenty muzyczne?

Informacje ogólne

Komfort w pomieszczeniach występuje wtedy, gdy poziom względnej wilgotności wynosi 40% – 60%. Nawilżacz automatycznie steruje poziomem wilgotności zgodnie z pożadanym ustawieniem. Jeśli powietrze jest zbyt suche nawilżacz włączy się automatycznie. Po osiągnięciu żądanej wilgotności wyłączy się.

Wskazówki dotyczące bezpieczeństwa:

• Przed uruchomieniem urządzenia zaleca się dokładnie zapoznanie się z instrukcją obsługi oraz pozostawienie jej do dalszego wglądu.
• Podłączyć urządzenie do zasilania o napięciu zgodnym z napięciem podanym na tabliczce znamionowej urządzenia.
• Urządzenia używać wyłącznie w pomieszczeniach oraz zgodnie z danymi technicznymi. Wykorzystywanie nawilżacza do celów innych niż jego przeznaczenie może spowodować zagrożenie zdrowia lub życia.

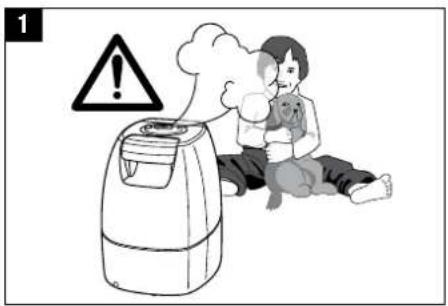

• Dzieci nie rozpoznają zagrożeń związanych z użytkowaniem urządzeń elektrycznych, dlatego zawsze należy zwracać szczególną uwagę na dzieci znajdujące się w pobliżu nawilżacza (rys.1).
• Osobom, które nie zaznajomiły się z instrukcją obsługi, jak również dzieciom oraz osobom pozostającym pod wpływem alkoholu, leków, narkotyków nie wolno obsługiwać urządzenia, chyba że pod nadzorem.
• Nie należy używać urządzenia w przypadku jego upuszczenia (rys.3) lub uszkodzenia kabla (rys.2).
• Używać należy tylko kompletnego i sprawnego urządzenia.

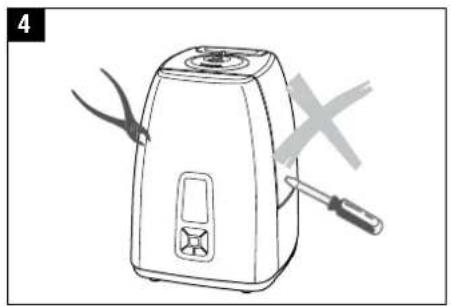

• Ewentualne naprawy mogą być przeprowadzane wyłącznie przez punkty serwisowe. (rys.4)
• Próby samodzielnego naprawiania urządzenia mogą wywołać zagrożenie dla użytkownika.
• Urządzenie należy odłączyć od zasilania przed napełnianiem / opróżnianiem zbiornika, czyszczeniem, montażem/ demontażem poszczególnych elementów oraz przed przestawianiem urządzenia.
• Nie demontować urządzenia podczas jego pracy – powierzchnia przetwornika pod wpływem wysokich częstotliwości drgań może być gorąca.
• Umieścić nawilżacz na suchej i płaskiej powierzchni.
• Nie podłączać do zasilania ani nie uruchamiać urządzenia mokrymi rękoma.

• Nie wlewać wody do dyszy wylotowej.

• Zawsze umieszczać urządzenie na równej i suchej powierzchni (rys.5).

• Nie zanurzać korpusu urządzenia w wodzie lub innych cieczach.
• Nie umieszczać nawilżacza w bezpośredniej bliskości elementów grzejnych lub na podłodze- w przypadku ogrzewania podłogowego.
• Urządzenie powinno stać na podwyższeniu np.: stół. (rys.7)
• W przypadku kiedy urządzenie nie jest w użytku należy je wyłączyć oraz odłączyć od zasilania.
• Nie umieszczać żadnych ciał obcych w urządzeniu.
• Nie blokować wlotu powietrza oraz dyszy wylotowej.
• Nie należy siadać, stawać ani stawiać żadnych ciężkich przedmiotów na urządzeniu.
• Zastosowane dźwięki o wysokiej częstotliwości nie są słyszalne przez ludzi ani zwierzęta – są całkowicie bezpieczne.

1

Rozpakowanie urządzenia

• Ostrożnie wyjąć urządzenie z kartonu.
• Następnie wyjąć urządzenie z plastikowej torby.
• Uwaga: dysza znajduje się w czerwonym opakowaniu w kartonie. Przed zamontowaniem należy pamiętać o konieczności wyjęcia dyszy z opakowania.
• Należy zapoznać się z informacjami podanymi na tabliczce znamionowej.
• Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy przechowywać je w oryginalnym opakowaniu.

Uruchamianie urządzenia

Optymalne miejsce dla nawilżacza Boneco

• nie umieszczać nawilżacza w bezpośredniej bliskości elementów grzejnych lub na podłodze- w przypadku ogrzewania podłogowego.
• dysza wylotowa nie może być skierowana bezpośrednio na meble i inne przedmioty narażone na działanie wilgoci (minimalna odległość około 50 cm).(rys.10)
• Przed rozpoczęciem użytkowania urządzenia należy umieścić filtr odwapniający na co najmniej 24 godziny w wodzie. Żywica powinna wchłonąć wodę aby osiągnąć największą wydajność.
• Filtr odwapniający powinien być wymieniany co 2 – 3 miesiące lub częściej w zależności od stopnia twardości wody.
• Zdjąć zbiornik z urządzenia i odkręcić nakrętkę (rys.11).
• Upewnić się, czy w zbiorniku na wodę nie ma żadnych ciał obcych.
• Napelnić zbiornik czystą, zimną wodą z kranu (nie cieplejszą niż 40°C). (rys.12)
• Nie dodawać do wody żadnych dodatkowych środków utrzymujących wodę w czystości.
• Dokładnie dokręcić nakrętkę zbiornika wody.
• NIGDY nie dodawać żadnych substancji do wody.
• Kabel zasilający należy podłączyć do gniazdka sieciowego.
• Po włączeniu nawilżacza maksymalna wydajność nawilżania osiągana jest po 10 – 15 minutach.
• Upewnić się, że kabel zasilający nie jest przygnieciony (rys.9). Nie uruchamiać urządzenia jeżeli kabel zasilający jest uszkodzony (rys.2)

Opis urządzenia

Dysza wylotowa (obrotowa)

Zbiornik na wodę

Komora parowania

Filtr odwapniający

Nakrętka zbiornika

Panel sterowania

Korpus

Napełnianie zbiornika na wodę

Przed wyjęciem zbiornika wody z urządzenia najpierw należy je wyłączyć (oraz odłączyć od zasilania). Podczas, gdy urządzenie jest włączone, nie należy sięgać do wnętrza komory parowania!

Nie należy włączać nawilżacza gdy w zbiorniku na wodę nie ma wody, lub gdy poziom wody jest zbyt niski. Kiedy poziom wody w zbiorniku będzie zbyt niski urządzenie samoczynnie wyłączy się. Zapali się wówczas czerwone światelko.

• Upewnić się, że w zbiorniku na wodę nie ma żadnych ciał obcych.
• Zdjąć zbiornik z urządzenia i odkręcić nakrętkę zbiornika na wodę (rys.11) (Uwaga: dysza jest montowana z zachowaniem luzu!). Napelnić zbiornik świeżą wodą (rys.12). Zakręcić nakrętkę zbiornika wody. Ustawić zbiornik na podstawie i zamontować dyszę wylotową (rys.13). Do wody nie należy dodawać środków uszlachetniających.
• Podłączyć urządzenie do zasilania i uruchomić je przyciskiem ON/OFF. Po uruchomieniu urządzenia powinno pojawić się zielone światełko (rys.15).

Utrzymanie wody w czystości

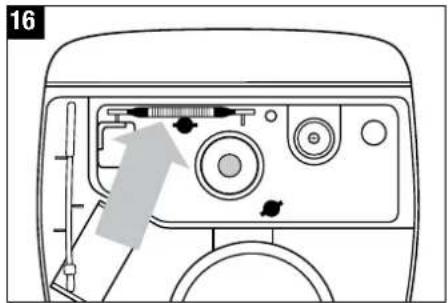

Jonizująca srebrna elektroda (Ionic Silver Stick) zastosowana w urządzeniu stanowi światową innowację w utrzymaniu czystości wody, polegającą na wykorzystaniu bakteriobójczego działania srebra. Zastosowanie srebrnej elektrody w urządzeniu powoduje likwidację wielu typów bakterii i wirusów. Zaletami srebrnej elektrody są: jej samoregulacja (nie wymaga konserwacji ani stosowania środków chemicznych), nie wymaga źródeł zasilania, czas użytkowania to 12 miesięcy. Nie należy sięgać do komory parowania gdy urządzenie jest załączone. Najpierw urządzenie należy wyłączyć (oraz odłączyć od zasilania). Srebrną elektrodę można zakupić u generalnego przedstawiciela. Do wody nie należy dodawać innych substancji (perfum, olejków zapachowych, odświeżaczy, itp.) Nawet bardzo mała ilość tych substancji może spowodować uszkodzenie nawilżacza. Uszkodzenie takie nie podlega naprawie gwarancyjnej.

A) Włączanie i wyłączanie urządzenia

Naciśnięcie przycisku A powoduje włączenie lub wyłączenie nawilżacza powietrza. Przycisk ten służy również do zresetowania światelka wskaźnika czyszczenia (przytrzymanie przycisku).

B) Higrostat

(regulacja wilgotności powietrza)

Poziom żądanej wilgotności (%) można ustawić poprzez wciśnięcie przycisku B. Zalecana względna wilgotność powietrza powinna się wahać w zakresie pomiędzy 40 i 60%. Urządzenie posiada możliwość regulacji w zakresie od 40 do 75%. Preczyja pomiaru wynosi +/- 5%. Urządzenie automatycznie się wyłączy kiedy wilgotność w pomieszczeniu przekroczy poziom żądanej wilgotności. Podczas wybierania żądanej wilgotności dana wartość pokazana jest na wyświetlaczu. Po kilku sekundach na wyświetlaczu pojawi się obecna wilgotność.

C) Zegar

W celu ustawienia czasu działania urządzenia należy wcisnąć przycisk C (możliwy czas działania od 1 do 8 godzin lub praca ciągła). Litera G wskazuje wybrany czas działania urządzenia (1h/2h/3h/4h/5h/6h/7h/8h). Aktywowanie zegara powoduje zniknięcie symbolu z wyświetlacza.

D) Ustawianie nawilżania

(regulacja intenywności migiełki)

Kilkukrotne naciśnięcie przycisku D umożliwia regulację intensywności Txiełki. Poziom intensywności Txiełki (ni- ski (LO) / średni (ME) /wysoki (HI)) widoczny jest na wyś- wietlaczu (symbol H).

E) Praca w trybie z podgrzewaniem wody

Przycisk E służy do włączania lub wyłączania podgrzewania wody (symbol I na wyświetlaczu). Podgrzanie wody do temperatury około 80°C następuje przed jej dostaniem się do komory parowania. Woda podgrzewa się w czasie około 10 – 15 minut. Wydobywająca się z urządzenia para wodna ma przyjemną dla skóry temperaturę około 40°C. Rozwiązanie to sprawia, że temperatura panująca w pomieszczeniu nie obniża się, a ponadto w znacznym stopniu pozwala na utrzymanie wilgotności powietrza.

F) Tryb automatyczny / tryb nocny

Naciśnięcie przycisku F umożliwia aktywowanie trybu automatycznego lub trybu nocnego «ZZZ» (symbol «K» na wyświetlaczu). Po włączeniu trybu automatycznego (na wyświetlaczu pojawia się symbol J) optymalna wilgotność powietrza jest utrzymywana w zależności od temperatury panującej w pomieszczeniu. Regulacja odbywa się za pośrednictwem ilości wydobywającej się wielki i ustalonej wartości żądanej. W przypadku aktywowania funkcji «ZZZ» żądany poziom wilgotności zostaje ustawiony na 60%; regulacja czasowa zostaje automatycznie ustawiona na 6 godzin pracy; opcja podgrzewania zostaje włączona. W obu trybach nie ma możliwości ustawiania zegara. W przypadku naciśnięcia innych przycisków tryb automatyczny lub tryb nocny wyłączą się.

L) Wskaźnik pustego zbiornika

Zbiornik wody jest wykonany z przezroczystego materiału, dzięki czemu poziom wody jest dobrze widoczny. Dodatkowo urządzenie pokazuje na wyświetlaczu (symbol L) kiedy zbiornik powinien zostać napelniony. Zaleca się zapoznanie się z rozdziałem «Napelnianie zbiornika wody». Symbol L może pozostać na wyświetlaczu przez kilka sekund dopóki zbiornik nie zostanie napelniony wodą.

M) Wskaźnik czyszczenia

W sytuacji, gdy na wyświetlaczu pojawi się symbol M «CLEAN», urządzenie należy wyczyścić zgodnie ze wskazaniami producenta. Symbol jest wyświetlany automatycznie co dwa tygodnie użytkowania. Po wyczyszczeniu należy podłączyć zasilanie i nacisnąć oraz przytrzymać przycisk A (ok. 10 – 15 sekund) co spowoduje znięk niecie symbolu z wyświetlacza.

Czyszczenie / Konserwacja

Przed wyjeciem zbiornika wody z urządzenia najpierw należy je wyłączyć oraz odlaczyć od zasilania. Podczas, gdy urządzenie jest włączone, nie należy sięgać do komory parowania!

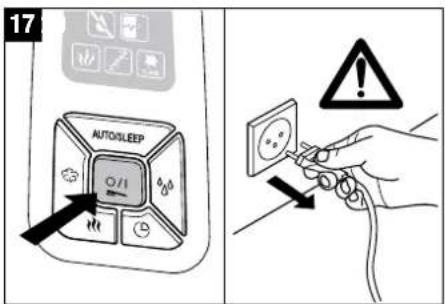

• Przed czyszczeniem wyłączyć urządzenie i odłączyć je od zasilania (rys.17).
• Regularnie czyścić zbiornik wody i korytko z przetwor-nikiem kwarcowym oraz komorę parowania. W tym celu należy użyć czystej wody bez dodatku jakichkol-wiek detergentów (rys.18).
• Należy wyczyścić zbiornik wody przy użyciu środków odwapniających (rys.19) po czym dokładnie go opłukać dużą ilością wody.

Uwaga

• Upewnić się, że woda nie dostaje się do dolnej wewnętrznej części korpusu urządzenia (rys.20)
• Czyścić części wewnętrzne miękką szmatką. Do czyszczenia nawilżacza nie używać żadnych rozpuszczalników ani agresywnych środków czyszczących (rys.21).
• Do czyszczenia przetwornika piezoelektrycznego można używać szczoteczki (rys.22).
• Wodę w zbiorniku należy zmieniać przynajmniej raz w tygodniu.

Wymiana filtra odwapniającego

Przed wyjeciem zbiornika wody z urządzenia najpierw należy je wyłączyć oraz odłączyć od zasi-lania. Podczas, gdy urządzenie jest włączone, nie należy sięgać do komory parowania!

Granulat w filtrze odwapniającym powinien być wymieniany co 2 – 3 miesiące (w zależności od stopnia twardości wody). Jeśli woda jest bardzo twarda należy wymieniać granulat w filtrze częścić. Jeśli granulat nie zostanie wymieniony w odpowiednim czasie urządzenie może ulec uszkodzeniu. Uszkodzenie takie nie podlega naprawie gwarancyjnej. Biały pył wokół urządzenia będzie sygnalizował, iż granulat w filtrze jest zużyty. Jeśli mimo wymiany granulatu w filtrze na nowy dalej będzie widoczny charakterystyczny biały pył wokół urządzenia należy skontaktować się z autoryzowanym serwisem.

Opcja A: Wymiana granulatu

• Zdjąć zbiornik z podstawy, odkręcić nakrętkę zbiornika (23).
• Filtr odwapniający jest przymocowany do nakrętki. W celu wyjęcia filtra należy odkręcić go ruchem odwrotnym do ruchu wskazówek zegara (24). Uwaga: Nie należy wyrzucać nakrętki.
• Otworzyć filtr (25).
• Usunąć zawartość filtra (26). Uwaga: Nie należy wyrzucać żywicy na gładką powierzchnie, która przez to może być bardzo śliska!
• Umieścić różową piankę polisterynową w środku filtra. Nie należy umieszczać jej przy samym dnie, gdyż następnie będzie ją trudno usunąć (27).

• Wsypać zawartość jednej torebki z granulatem do plastikowego pojemnika (28).

• Umieścić pusty filtr w środku plastikowego pojemnika (29).

• Przykręcić plastikowy pojemnik do filtra i potrząsać dopóki granulat nie znajdzie się w filtrze (30).
• Usunąć plastikowy pojemnik oraz różową piankę polisterynową z filtra (31) oraz pozostawić do dalszego użytkowania (dodatkowe opakowanie zawiera 3 torebki z granulatem (32).
• Założyć nakrętkę (33).
• Przed zastosowaniem należy zanurzyć go w wodzie na ok. 24 godziny (36). Wówczas żywica znajdująca się wewnątrz filtra (granulat), będzie gotowa do prawidłowego działania.
• Przykręcić filtr na nakrętce zbiornika wody (37). Odpowiednio zamknąć zbiornik. Ustawić zbiornik na podstawie (38).

Opcja B: Wymiana całego filtra

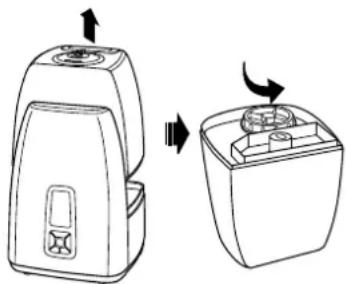

• Zdjąć zbiornik z podstawy, odkręcić nakrętkę zbiornika (23).
• Filtr odwapniający jest przymocowany do nakrętki. W celu wyjęcia filtra należy odkręcić go ruchem odwrotnym do ruchu wskazówek zegara (24). Uwaga: Nie należy wyrzucać nakrętki.
  • Wyrzuć stary filtr odwapniający (34).
• Odpakować nowy filtr (35).
• Filtr należy wcześniej zanurzyć w wodzie na około 24 godziny (36). Wówczas żywica znajdująca się wewnątrz filtra (granulat), będzie gotowa do prawidłowego działania.
• Przykręcić filtr na nakrętce zbiornika wody (37). Odpowiednio zamknąć zbiornik. Ustawić zbiornik na podstawie (38).

23

Przechowywanie urządzenia

Wyczyścić nawilżacz i dokładnie osuszyć. Zalecane jest przechowywanie urządzenia w oryginalnym opakowaniu. Unikać wysokich temperatur.

Złomowanie

Nawilżacz powietrza niezdatny do użytku należy przekazać sprzedawcy do prawidłowego złomowania. W kwestiach sposobów złomowania prosimy skontaktować się z władzami lokalnymi.

Gwarancja

Warunki gwarancji określane są przez przedstawiciela w Polsce odrębną Kartą Gwarancyjna.

Dane techniczne

Napięcie 230 – 240 V / 50 Hz

Zużycie energii 45 / 130 – 140 W*

Wydajność nawilżania 400 / 550 g/h*

Przeznaczony do pomieszczeń 60 m ^2 / 150 m ^3

Pojemność zbiornika 5.5 Litra

Wymiary 254 x 290 x 347 mm

Waga (pusty) 4.0 kg

Poziom halasu < 25 dB(A)

Materiały eksploatacyjne filtr odwapniający Ionic Silver Stick

^® (ISS)

* kiedy uruchomiona opcja podgrzewania do 80 °C

Problemy i rozwiązanie

Problem Przyczyna	Postępowanie
Nawilżacz nie działa	Urządzenie nie podłączone do zasilania	Podłączyć urządzenie do zasilania
	Brak wody w zbiornikuŚwieci się lampka wskazująca brak wody	Napełnić zbiornik wodą
Brak Txiełki	Ustawiona wartość wilgotności jest niższa od aktualnej wilgotności	Zwiększyć ustawienie
	Pozostałości płynu czyszczącego	Przepłukać czystą wodą
Mała intensywność Txiełki	Zbyt niska temperatura wody	Ustawić intensywność mgły na wartość maksymalną, po 10 – 15 min. nawilżacz będzie działał prawidłowo
	Osad mineralny (kamiere) na przetworniku	Wyczyścić przetwornik(np. odkamieniaczem EKAM)
Biały pył wokoło nawilżacza	Zużyty granulat w filtrze	Wymienić granulat
