Rodzaj produktu	Bezprzewodowy system mikrofonowy UHF 2-kanałowy
Marka	Vonyx
Model	WM82C
Kategoria	Mikrofon
Częstotliwość pracy	UHF
Liczba kanałów	2 (Kanał A i Kanał B)
Zasięg orientacyjny	Do 100 m (w otwartej przestrzeni)
Wyjścia audio	2 x XLR symetryczne 3-pinowe, 1 x Jack 6,35 mm
Wyświetlacz	Ekran LCD
Zasilanie odbiornika	12 V DC przez zasilacz sieciowy (1 A)
Zasilanie nadajników	2 baterie AA (nie dołączone) dla mikrofonu ręcznego i nadajnika kieszonkowego
Dołączone akcesoria	Mikrofon ręczny UHF, nadajnik kieszonkowy, mikrofon nagłowny, antena odbiornika
Kompatybilność	Działa z mikrofonami ręcznymi i nadajnikami kieszonkowymi Vonyx WM82
Konserwacja i czyszczenie	Czyścić suchą szmatką, nie używać chemikaliów
Bezpieczeństwo	Nie otwierać obudowy, nie narażać na wilgoć, odłączyć przed czyszczeniem
Części zamienne i naprawialność	Używać wyłącznie oryginalnych części, naprawy przez autoryzowanego technika

Często zadawane pytania - WM82C Vonyx

Jak podłączyć system mikrofonowy Vonyx WM82C?

Podłącz odbiornik do sieci przez zasilacz 12V. Podłącz wyjścia XLR lub Jack do wzmacniacza lub miksera. Włącz odbiornik, a następnie nadajnik (mikrofon ręczny lub nadajnik kieszonkowy). Mów do mikrofonu i ustaw głośność na odbiorniku.

Jaka bateria jest odpowiednia do mikrofonu ręcznego i nadajnika kieszonkowego?

Oba nadajniki używają 2 baterii AA typu LR6. Zaleca się używanie baterii alkalicznych dla optymalnej żywotności.

Co zrobić, jeśli odbiór jest słaby lub występują zakłócenia?

Sprawdź, czy między nadajnikiem a odbiornikiem nie ma metalowych lub elektronicznych przeszkód. Oddal źródła zakłóceń HF (komputery, telefony). Upewnij się, że baterie są wystarczająco naładowane, a antena odbiornika jest prawidłowo rozłożona.

Czy mogę używać kilku mikrofonów WM82C jednocześnie?

Tak, odbiornik ma dwa niezależne kanały (A i B). Możesz używać dwóch mikrofonów jednocześnie, każdy na swoim kanale. Upewnij się, że częstotliwości nie kolidują z innymi urządzeniami.

Jak czyścić mikrofon i odbiornik?

Użyj miękkiej, suchej szmatki. Nigdy nie używaj rozpuszczalników, alkoholu ani środków ściernych. W przypadku siatki mikrofonu wystarczy delikatne odkurzenie. Unikaj dostania się płynu do wnętrza urządzenia.

Co zrobić, jeśli mikrofon się nie włącza?

Sprawdź włożenie baterii do komory, zwróć uwagę na biegunowość. Jeśli baterie są słabe, wymień je. Jeśli problem nadal występuje, skontaktuj się z technikiem.

Odbiornik wyświetla czerwoną diodę, co robić?

Czerwona dioda może wskazywać na przeciążenie lub problem z połączeniem. Sprawdź połączenia, zmniejsz głośność lub wyłącz i włącz urządzenie. Jeśli problem nie ustąpi, sprawdź instrukcję.

Jak używać mikrofonu nagłownego z nadajnikiem kieszonkowym?

Podłącz wtyczkę nagłownego do wejścia mikrofonowego nadajnika kieszonkowego. Włącz nadajnik i odbiornik. Ustaw głośność na odbiorniku. Nagłowny to mikrofon elektretowy, wymaga zasilania phantom dostarczanego przez nadajnik.

Jaki jest maksymalny zasięg systemu?

W idealnych warunkach (otwarta przestrzeń, bez przeszkód) zasięg może wynosić do 100 metrów. W pomieszczeniach ze ścianami będzie mniejszy. Przetestuj system przed użyciem, aby uniknąć niespodzianek.

Czy mogę wymienić wewnętrzną baterię odbiornika?

Odbiornik nie ma wewnętrznej baterii, jest zasilany przez zasilacz sieciowy. Nie próbuj otwierać obudowy, wszelkie naprawy powinny być wykonywane przez wykwalifikowanego technika.

INSTRUKCJA OBSŁUGI WM82C Vonyx

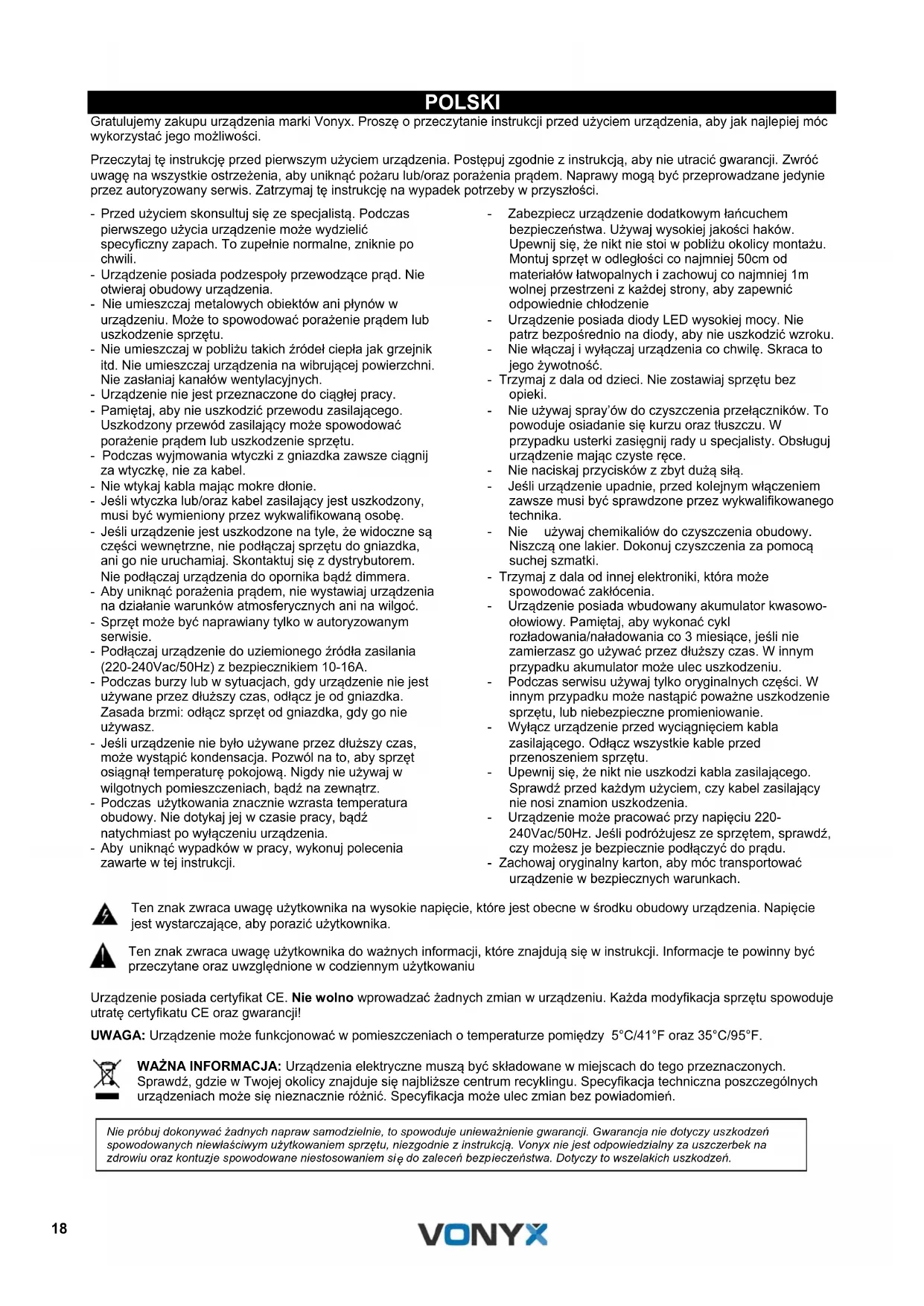

Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zasłaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwój na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.
• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie

• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Urządzenie posiada wbudowany akumulator kwasowo- ołowiowy. Pamiętaj, aby wykonać cykl rozładowania/naładowania co 3 miesiące, jeśli nie zamierzasz go używać przez dłuższy czas. W innym przypadku akumulator może ulec uszkodzeniu.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

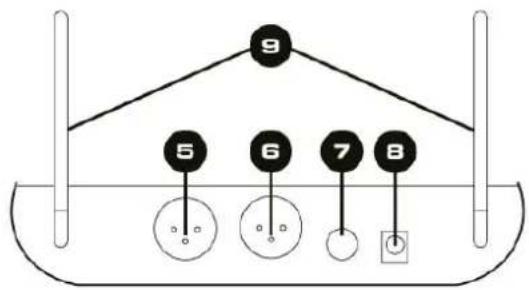

PANEL PRZEDNI ORAZ TYLNY:

1. Przycisk zasilania
2. Kontrolka zasilania
3. Potencjometr regulacji głośności
4. Wyświetlacz LCD
5. Wskaznik LED RF A i RF B
6. Antena
7. Wyjście zrównoważone Jack 6,35mm
8. Złącze zasilacza

Modele:

179.232 WM522

179.235 WM522B

Zestaw bezprzewodowy z dwoma mikrofonami doręcznymi VHF

Zestaw bezprzewodowy z mikrofonem doręcznym i nagłownym VHF

MIKROFON DORECZNY:

1. Przycisk zasilania
2. Wskaźnik poziomu baterii, czerwona kontrolka oznacza niski poziom baterii i konieczność jej naładowania
3. Pokrywa baterii, należy ją otworzyć w celu wymiany baterii. Jeżeli mikrofon nie jest użytkowany przez dłuższy czas, należy wyjąć baterię z mikrofonu
4. Siatka, chroni przetwornik i pomaga zredukować zewnętrzne dźwięki i odgłos oddychania mówcy.

NADAJNIK MIKROFONU NAGŁOWNEGO

1. Przycisk zasilania
2. Złącze Jack dla mikrofonu nagłownego
3. Antena
4. Wskaźnik poziomu baterii, czerwona kontrolka oznacza niski poziom baterii i konieczność jej naładowania
5. Pokrywa baterii, należy ją otworzyć w celu wymiany baterii. Jeżeli mikrofon nie jest użytkowany przez dłuższy czas, należy wyjąć baterię z mikrofonu
6. Wyświetlacz
7. Zaczep do paska

Podłącz złącze dostarczonego mikrofonu zestawu słuchawkowego do gniazda połączeniowego nadajnika (pokazano powyżej). Ustaw stan pracy nadajnika w bezprzewodowym zestawie słuchawkowym (6).

1. Włącz odbiornik mikrofonu za pomocą włącznika zasilania. Wyświetlacz pokazuje zaprogramowane kanały i częstotliwości transmisji.
2. Włącz ręczny mikrofon lub bodypack. Wskaźnik zasilania zaświeci się. Jeśli nie zapali się, należy włożyć nową baterię.
3. Włącz następujące urządzenie audio (np. Wzmacniacz lub mikser).
4. Mów do każdego mikrofonu i dopasuj poziom sygnału wyjściowego z odbiornika do wejścia następnej jednostki z odpowiednim poziomem głośności.
5. Po zakończeniu pracy wyłącz odbiornik i mikrofony.

Aby uzyskać optymalne połączenie:

• Upewnij się, że utrzymuje się linia wzroku pomiędzy mikrofonami i antenami odbiorczymi.
• Upewnij się, że odległość między mikrofonami a odbiornikiem nie jest zbyt długa.
• Upewnij się, że odbiór nie jest zakłócany przez obiekty znajdujące się w ścieżce transmisji, unikaj obecności metali lub innych gęstych materiałów oraz komputerów lub innych urządzeń generujących HF.
• Upewnij się, że akumulatory są zawsze wystarczająco naładowane.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

WM82 WM82B WM82C
Ref.nr:	179.212	179.214
Frequency range EU: 863.100Mhz - 864.500Mhz Class1
RF Output EU: <10mW
Frequency range AUS/NZ:	578.75MHz	-
RF Output AUS/NZ: <100mW
Frequency response: 30Hz	-20kHz
Audio Dynamic Range:	>
T.H.D.:	<0.5%
Class:	II
Rated voltage: 240 Volt AC 50Hz
Dimensions: 176 x 130 x 42mm
Weight:	0,7kg

85dB

	Handheld	Bodypack
Frequency range EU:	863.100Mhz - 864.500Mhz Class1
Frequency range AUS/NZ:	578.75MHz - 571.30MHz
Battery:	2x AA
Dimensions:	240 x ∅51mm	115 x 65 x 20mm
Weight:	0,35kg	0,2kg
