Typ produktu	Elektryczny piec saunowy
Marka	Harvia
Model	Cilindro PC70E (HPCE700400M)
Moc	6,8 kW
Wymiary (Dł x S x W)	320 x 320 x 930 mm
Waga	10 kg
Pojemność na kamienie	Do 90 kg (średnica 5–10 cm)
Zasilanie elektryczne	Trójfazowe 230V/400V (podłączenie przez profesjonalistę)
Zalecana objętość sauny	6 – 10 m³ (min. wysokość 1900 mm)
Główne funkcje	Programowalny timer (0–8 h), regulowany termostat, zabezpieczenie przed przegrzaniem

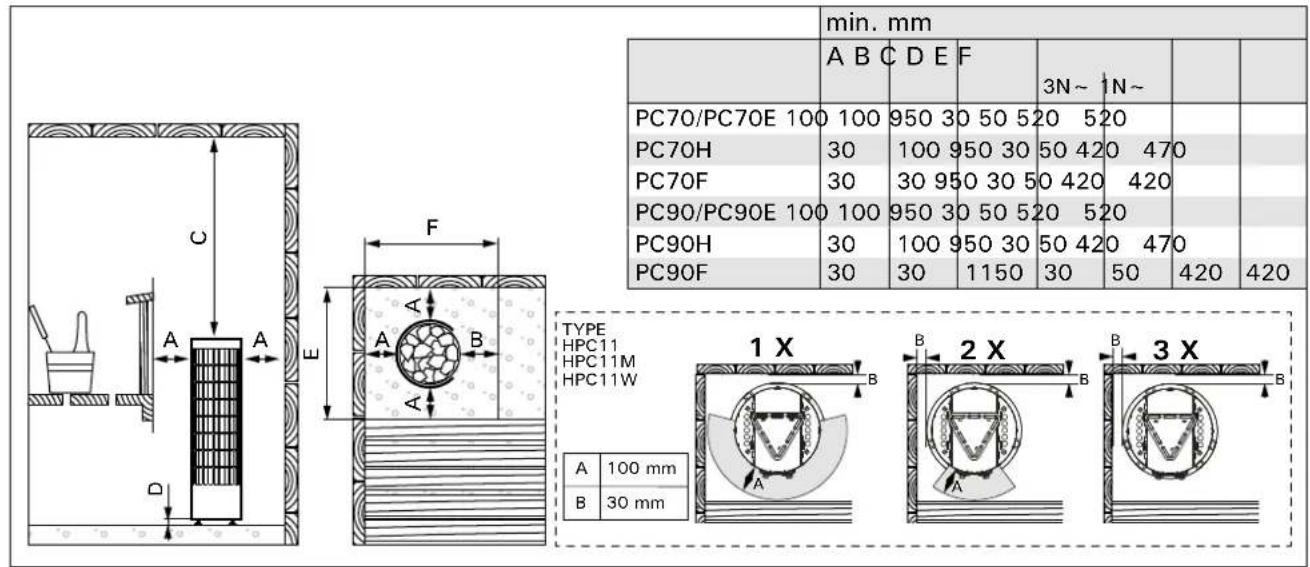

Odległość bezpieczeństwa	Zachować minimalne odległości wskazane na schemacie instalacji (ryzyko pożaru)
Materiały kabiny	Izolowane boazeria, paroizolacja aluminiowa, szczelina wentylacyjna 10 mm
Dozwolone rodzaje kamieni	Perydotyt, doleret oliwinowy, oliwin, wulkanit (tylko łupane lub zaokrąglone)
Konserwacja kamieni	Mieszać co najmniej raz w roku, wymieniać rozkruszone kawałki
Czyszczenie pieca	Wilgotna szmatka, usuwanie śladów wapna 10% kwasem cytrynowym
Bezpieczeństwo	Automatyczne wyłączanie przy przegrzaniu, ręczny reset po ochłodzeniu
Gwarancja	2 lata do użytku rodzinnego, 1 rok do użytku w mieszkaniu
Części zamienne	Używać wyłącznie oryginalnych części Harvia
Instalacja	Podłączenie elektryczne przez uprawnionego elektryka, przewód gumowy H07RN-F

Często zadawane pytania - Cilindro PC70E HPCE700400M HARVIA

Jakich kamieni używać do pieca Harvia Cilindro PC70E?

Używać kamieni z perydotytu, doleretu oliwinowego, oliwinu lub wulkanitu o średnicy 5–10 cm. Kamienie dekoracyjne są dozwolone tylko w górnej warstwie i nie mogą dotykać grzałek.

Jak ustawić temperaturę sauny?

Termostat (rysunek 2) umożliwia utrzymanie pożądanej temperatury. Rozpocznij od maksymalnej pozycji, a następnie nieco zmniejsz, jeśli temperatura wzrośnie zbyt wysoko. Niewielkie przesunięcie znacznie zmienia temperaturę.

Dlaczego sauna nagrzewa się powoli?

Sprawdź bezpieczniki, czy wszystkie grzałki się włączają, czy termostat jest prawidłowo ustawiony, czy moc pieca jest dostosowana do objętości (6–10 m³), czy kamienie nie są zbyt zbite lub nieodpowiedniego typu, oraz czy wentylacja jest poprawna.

Jak zresetować zabezpieczenie przed przegrzaniem?

Pozwól piecowi ostygnąć, a następnie naciśnij przycisk resetowania (dla PC70E patrz instrukcja centrum sterowania; dla PC70H/F przycisk znajduje się w skrzynce przyłączeniowej, interwencja elektryka).

Jaka objętość sauny jest odpowiednia dla tego pieca?

Piec PC70E nadaje się do sauny o objętości 6–10 m³ z minimalną wysokością 1900 mm. Dla ścian nieizolowanych dodaj 1,2 m³ na m² ściany.

Jak zainstalować czujnik temperatury (PC70E)?

Czujnik (WX248) należy zamontować zgodnie z rysunkiem 8. Jeśli piec znajduje się w odległości większej niż 100 mm od ściany, umieść czujnik na suficie. Unikaj, aby strumień powietrza z nawiewu nie chłodził czujnika.

Jakiej konserwacji wymagają kamienie?

Mieszaj kamienie co najmniej raz w roku (częściej przy częstym użytkowaniu). Usuń rozkruszone kawałki z dna i zastąp je nowymi, aby zapewnić optymalne nagrzewanie i uniknąć przegrzania.

Jaka jest gwarancja na piec Harvia Cilindro?

Gwarancja wynosi 2 lata do użytku rodzinnego i 1 rok do użytku w mieszkaniu. Nie obejmuje wad wynikających z nieprzestrzegania instrukcji lub użycia niezalecanych kamieni.

Czy można używać kamieni dekoracyjnych?

Kamienie dekoracyjne mogą być używane tylko po zatwierdzeniu przez producenta i wyłącznie w górnej warstwie. Nie mogą blokować cyrkulacji powietrza ani dotykać grzałek.

Jak wyczyścić piec?

Wytrzyj kurz wilgotną szmatką. W przypadku śladów wapna użyj roztworu 10% kwasu cytrynowego, a następnie spłucz. Nie używaj środków ściernych.

INSTRUKCJA OBSŁUGI Cilindro PC70E HPCE700400M HARVIA

LV Montañas un ekspluatacijas instrukcija pirts krasnim
LT Saunos elektrinés krosnelès instaliavimo ir naudojimo instrukcija
FR Instructions d'installation et mode d'emploi du poèle électrique
ES Instruetiones de instalacion y uso del calentador electrico para sauna
PL Instrukcja instalacji i eksploatacji elektrycznego pieca do sauny
CS Pokyny k montáži a použití elektrického topného tělesa do sauny

PC

PC-H

PC-F

LV

LT

Sis montazas un lietoanas instrukcijas ir paredzetas pirts ipasniekam vai atbildigajam par pirti, kari elektrikim, kas veic krasns uzstadiisanu un pievienosanu. Pec uzstadijanodod pirts ipasniekam vai atbildigajam par pirti. Ludzu uzmanigi izlasiet lietoanas instrukciju pirms krasns lietoanas.

Krasns ir veidota karseṭetas uzkarsešanai lidz pirts temperaturai. Krasni nedrikst lietot citiem měrkiem.

Apsveicam Jus ar labu izveli!

Garantija:

Niniejsza instrukcja instalacji i eksploataci jest przyznaczona dla węstcicieli sauny lub odśob odpowiedzialnych za sąne, jak równieź dla elektryków odpowiedzialnych za podłaczenia elektryczne pieca. Po zakończenu instalacji osoba odpowiedzialna powinna przybekazćniniejsza instrukcje wȩstcicielowy sauny lub osobie odpowiedzialnej za jej eksploatacie. Przed Rozpoczeciem eksploataci piça sązy dokladnie zapoznać sąniniejsza instrukcja.

Piec sfuzy do ogrzewania kabiny sauny do odpowiednej temperatury kapieli. Pieców nie wolno uzywac do zadnych innych celow.

Gratulujemy Panstwu dobrego wyboru!

Gwarancja:

• Okres gwarancji na piece i urzadzenia sterujace stosowane w saunach przyeznaczonych do uzytku w domach jegnorodzinnychwynosi dwa (2) lata.
• Okres gwarancji na piece i urzadzenia sterujace stosowane w saunach przyeznaczonych do uzytku w mieszkaniach znajdujacych sie w domach vielorodzinnychwynosi jeder (1) rok.
  Gwarancja nie obejmuje usterekwyniklych znie przestrzegania instrukcji montazu, uzytkowania lub prac konserwacyjnych.
  Gwarancja nie obejmuhe uszkodzen powstałych na skutek uzycia innych kamieni niz zalecane przyez producenta pieca.

SPIS TRESCI

1. EKSPLOATACJA PIECA 33

1.1. Ukfadanie kamieni uzywanych w saunie 33

1.1.1.Konserwacia 34

1.2.Nagrzewanie sauny 34

1.3.Eksploatacia pieca 34

1.3.1. Właczanie pieca 35

1.3.2. Ustawianie czasu (wyfacznik czasowy) 35

1.3.3.Wylaczanie pieca 35

1.3.4.Ustawianie temperature 35

1.4.Polewanie woda Rozgrzanych kamieni 36

1.5.Wskazowki korzystania z sauny 36

1.6.Ostrzeżenia 37

1.6.1.Opis symboli 37

1.7. Wyszukiwanie usterek 37

2.KABINA SAUNY 39

2.1. Konstrukcia kabiny sauny 39
2.1.1.Ciemnienie sian sauny.. 39
2.2.Wentylacia kabinysaunv 40
2.3.Moc pieca 40
2.4.Higiana kabiny 40

1. INSTALACJA PIECA 41

3.1.Czynnosci wstepne 41
3.2.Miejsce i bezpieczne odlegtosci 41
3.3.Podlaczenie elektryczne 41
3.3.1. Rezystancia izolaci pieca elektrycznego 43
3.3.2.Instalowanie moduI sterujacego i czujnikow (PC-E/
HE) 43
3.4.Montaz pieca 44
3.5. Resetowanie wyłacznika termiczneo. 45
3.5.1. PC-E/HE 45
3.5.2.PC/-F/-H 45

4.CZESCI ZAMIENNE. 46

CS

TytoPokynykmontaiziapouzitijsouurcenyjak pro majitele nebo osobu zodpovednou za provoz sauny,takiproelektrotechnika zodpovedneho za montaztopneho tlesa.Po dokcnimontaze preda osoba zodpovidajici za montazy tytoPokny majiteli sauny nebo osobe, ktera je za jej provoz zodpovedna.Pred pouzitim topneho tlesa si dukladne prectete navodk pouziti.

Blahoprzejeme Vam k vaši volbe!

Záruka:

1.1. Uładanie kamieni uzywanych w saunie

Odpowiednie ulozenia kamieni ma duzy wpyw tak na bezpieczentwo, jak i zdolnosc grzewca pieca.

Dobór kamieni jest istotny dla bezpiecznych uzytkowania urzadzenia. Aby zachować waznosć gwarancji, uzytkownik jest odpowiedzialny za prawidłowka konserwacja kamieni zgodnia ze specyfikacja i instrukcja.

Wañne informacje dotycză odpowiednich kamieni do sauny:

• Kamienie do sauny powinny byc wykonane z perydotoytu, diabazu oliwinowego, oliwinu lub wulkanitu.
• Do pieca uzywaj wyłacznie kamieni o powierzchni tuplejew lub zaokraglonych.
• Jesli elementy grzejne pieca stykaja sie z kamieniami, kamienie zaokraglone所提供 stosowac tylko w zewnetrznych warstwach, tak aby nie stykały sie z elementami grzejnych.
• Kamienie ceramiczne i ozdobne moga byc uzywane tylko wtedy, gdy zostaly zatwierdzone przyez producenta i sa uzywane zgodnie z instrukcja.
  Pamiętaj, ze kamiecie ozdobne nadaj są tylkona górną warstwo kamieni. Kamiecie ozdobnenelezy ukladac luźno, aby zapewnic odpowiednia cyrkulacje powietrza. Kamiecie ozdobne danezy umieszczac tak, aby nie dotykały elementów grzejnych pieca. Jesli masz piec opalany drewnem, upewnj sie, ze kamiecieNie dotykaja goracej wewétrznej konstrukcj pieca.
  Gwarancja nie obejmuje wad powstałych wwyniku uzycia kamieni ozdobnych lub kamieni do sauny niedzialecanych przyez producenta.
• Kamieiie powinny miec srednice 5-10 cm.
  Zmyj pyf z kamieni przyd wlozeniem ich do pieca.

Podczas umieszczania kamieni:

• Ułoź zwaţa warstwo kamieni przy stalowej kracie, a pozostawe kamiecie ułoź luźno. Zwarta warstwa zapobiega przyegrzaniu materiały znajdujacych sie przy piecu. Naleź szczególnie uwazać przy naroznikach, gdzie elementy grzewcze są blisko siatki. Luźne ułozenia reszty kamieni pozwala na przypopły wadowsiertra przy czem piec, a zatem dobreogrzanie sauny i kamieni.
• Nie wrzucaj kamieni do pieca.
• Nie blokuj kamieni pomiedzy grzatlkami.
• Uładaj kamienie tak, aby podtrzmywały są wazemnie, a ich czzarne przenosi są grzȩcki.
• Podeprzyj grzalickiamamakieniami tak,aby byuty ustawione pionowo.
• Nie ukladaj wysokiej sterty kamieni na piecu.
• Przedmioty lub urzadzenia, ktore moglyby zmienić przypopуw powietrza przyez piec, nie powinny być umieszczane w mistręcu na kamieniach lub w povlizu pieca.

1. POKNY K POUZITI

Dulezite informace o vhdnych topnych kamenech:

Całkowicie zaslon grzalki kamieniami. Odsłonieta grzatka要去 zagrażac materiajom palmym, nawet wznacnej odlegtosci. Upewnij sie, ze grzalki nie są widoczne zza kamieni.

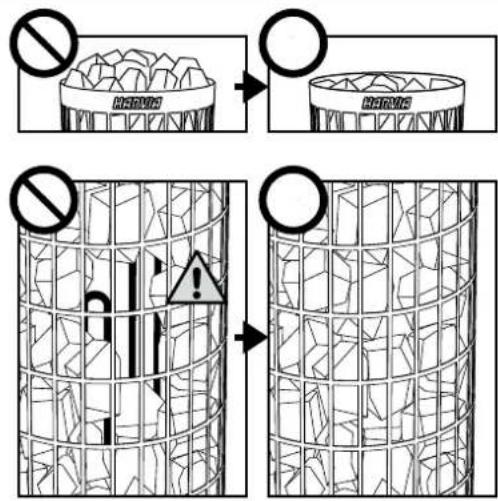

Rys.1.Uklatanie kamieni w piecu Obrazek 1. Skladani topnych kamenu

1.1.1. Konserwacja

Z powodu duzych wahan temperature kamienie z czasem sie Rozpadaja.

Poprawiaj utozenia kamieni przyznajmnej raz w roku, lub czȩciej, jestli sauna jest stale uzywana. Röwnoczesnie usuń wszystkie fragmenty kamieni ze spodu pieca i zastap Rozpadajęc sie kamienie nowymi. Dzieki temu zachowane zostano optymalne parametry pieca, a ryzyko przyegrzania znikie.

Zwroc szcęgólna uwage na stopniowe opadanie kamieni. Upewnij sie, ze grzȩk po pewnym czasieNie zostaja odśloniete. Kamienie opadaj najmocnej podczas dwóch miesiécy.

1.2. Nagrzewanie sauny

Nowy piec, wączony po raz pierwszy, wraz z kamieniami wydziela charakterystyczny zapach. Aby go usunate, trzeba dobrze przywietrzać pomieszczenie sauny.

Jesli moc wyjsciowa pieca jest dopasowana do kabiny, nagrzanie prawidlowo izolowanej sauny do wymaganej temperatury trwa oko to godziny (2.3). Kamienie uzywane w saunie osiagaja wymagana temperature kapieli jegnoczesnie z calym pomieszczemen sauny. Wasciaw temperatura w pomieszczeniu saunywynosi 65 - 75^

1.3. Eksploatacja pieca

Przed wączeniem pieca zawsze trzeba sprawdzić,czy na piecu lub w和他的战略布局 nie znajduja sieźadne przyzemioty.1.6.

Modele pieców PC70, PC70H, PC70F, PC90, PC90H i PC90F są wyposañzone w zegar i termostat. Zegar sLUzy do ustawiania czasu dzialania pieca, a termostat - odpowiednej temperatury.1.3.1.- 1.3.4

• Obsługa pieców PC70E/HE i PC90E/HE mözliwa jest tylko za posrefnictwem SPECIALNCH serowników. Przed Rozpoczeciem eksploataciNJ alezy dokladnie zapoznać sie z instrukcja obslugu sterownikka pieca.

1.1.1. Udrzba

V dusledku velkych zmen teplot se kameny casem rozpadaj.

Pouzivate-li saunu ccasto,nejmene Jednou za rok, anebo radeji casteji, kameny preskladeje. Pritom z podlozky pod kameny odstrahte opadané kaminy a popraskane kameny vymente za nové. Kamna si tak zachovaji optimalni vyhreynost a nebudou se prehivat.

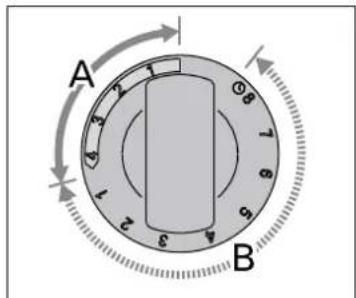

Rys.2. Przelacznik zegara Obrazek 2. Vypinačcasovace

Rys.3. Przelacznik termostatu Obrazek 3. Vypinač termostatu

1.3.1. Włacznie pieca

Ustaw przyȩcznik zegara na „wączony" (A na rysunku 2, 0-4 godziny). Piec rozpoczyna grzanie.

1.3.2. Ustawianie czasu (wyłacznik czasowy)

Ustaw przyȩcznik zagara na „ustawianie czasu" (B na rysunku 2, 0-8 godzin). Piec rozpocznie grzanie, gdy przyȩcznik przyzesunie sie na obszar „wȩczony". Piec przyczony przyez okoto cztery godziny.

Przyklad: Chcesz wyjsc na trzygodzinnie spacer, a poźniaj wzią kapiel w saunie. UstawPokretto zegara w poz. "ustawianie czasu" (na 2).

Zegar Rozpoczyna odliczanie, a po 2 godzinach -grzanie. Poniewazogrzanie kabiny zajmuje okoto godziny, sauna bedzie przygotowana po trzech godzinach, to jest wtedy, gdy wrocisz ze spaceru.

1.3.3. Wylaczanie pieca

Piec wyłacza sie, gdy zegar ustawi przyȩcznik ponownie na zero. Możesz wyłaczycPICC samodzielnie, ustawiajacPokretto w poźycji zero.

Wyłucz piec po kapieli. Czasami zaleca sie pozostawienie nachwile wączonego pieca,by osuszyc drewniane czeci sauny.

Zawsze sprawdzaj,czypiecięwyłaczy po tym,jak zegar ustawit przy.§acznik na zero.

1.3.4. Ustawianie temperature

Termostat (rys. 3) sluzy do utrzymywnia pozadanj temperature w kabinie sauny. Dobierz najbardziej odpowiadajce Ci ustawienie eksperymentalnie.

Rozpocznjij od ustawenia maksymalnego. Jesli podczas kapieli temperatura zbyt wzrosnie, przyzekrć lekkoPokretto w lewo. Uwaga! Nawet najmiejsze odchylenie od pozycji maksymalnej znaczo zmieni temperaturew saunie.

Tabela 1. Wymagania dotyczace jakosci wody Tabulka 1. Pożadavky na kvalitu vody

Własciwość wody Vlastnost vody	Efekt Učinek	Zalecenie Doporučení
Nagromadzenie osadów organicznych Necistoty	Kolor, smak, wytracanie osadów Zbarveni, chuf, usazeniny	< 12 mg/l
Nagromadzenie zwiaginiów zeilaza Železità voda	Kolor, nieprzyjemny zapach, smak, wytracanie osadów Zbarveni, zámach, chuf, usazeniny	< 0,2 mg/l
Twardość: najgroźniejszymi substancjami są mangan (Mn) oraz wapno, czyli zwiagini wapnia (Ca) Tvrdost: nejdūležitějśimi slozkami jsou mangan (Mn) a vapenec, resp. vaplník (Ca)	Wytracanie osadów Usazeniny	Mn: < 0,05 mg/l Ca: < 100 mg/l
Woda chlorowana Chlorovaná voda	Zagrożenie zdrowia Škodí zdraví	Zakazana Nesmí se používat
Woda morska Mořská voda	Szybka korozja Rychlá koroze	Zakazana Nesmí se používat

1.4. Polewanie woda Rozgrzanych kamieni Rozgrzane powietrze w saunie staje sieSuche.Dlategonagrzane kamienie w saunie trzeba polewać woda,aby zwiększyc wilgotnosć powietrza do pożadanego poziomu.Cieplo para roźnie dzialaja na poszczejne osoby - eksperymentujac,znajdziesz odpowiednia dl siebie ustawienia.

PC/-E, PCH/-E: Chcac w krótkim okresie czasu zmienic warunki w saunie z delikatnych na „ostrzejsze" (zwiekszyc ciepto odczuwalne przyez organizm) moźemy polac kamieiwo. Polewac moźemy kamiei znejdujace sie zarówno z przyodu pieca jak i njego wierzchołku.

Pojemnosć czerpakaDynosi0,2 litra. Ilośc wody Jednorazowo wylewanej na kamienie nie powinna bycwciksza od 0,21, ponieważ przy polaniu kamieniwckszia iloscia wody tylko jej czesc wyparuje, a resztawostaci wrzataku moze Rozprysnac sie na osoby korzystajace z sauny. Nie Wolno polewać kamieni woda, gdy w povlizu pieca znajduja sie innate osoby, ponieważ rozgrzana para wodna moze spowodstaw oparzenia.

Woda, ktora polewa sie kamienie, powinna speltniac wymagania okreslone dla czystej wody gospodarczej (tabela 1). Dla zapachu przydawac do wody specjalne aromaty przyeznaczone do saun. Aromaty nalezy stosowac zgodnie z instrukcja podan na ich opakowaniu.

1.5. Wskazówki korzystania z sauny

Zaczynamy od umycia sie.
- W saunie przywamy tak dlugo, jak dlugo czujemy sie tam przyjemnie i komfortowo.
- W saunie rozluzniamy sie i zapominamy o wsyst-kich trudnosciach i klopotach.
Zgodnie z przyjetymi zwyczajami w saunie nie przeszkadzamy innym glosna rozmowa itp.
- Nie polewamy kamieni nadmierna iloscia wody, gdyz要去 byc nieprzyjemne dla innych odob korzystajacych z sauny i jest uwazane za niegrzeczne.
- Ochladzamy skóre w miare potrzeby. Będac dobrego zdrowia moźemy popływać, o ile w połżu sauny jest basen lub(inner sąje sce do kapieli.
- Po wyjsciu z sauny dokladnie splukujemy cate ciał.
- Przed ubraniem sie przyczne odpopczywamy, aby tętno powróciwo nam do normy. Napij sie napoju bezalkoholowego, by przyworcie rownowage plyny now w organizmie.

1.4. Polévani horkych kamenuvodou

• Przebywanie w rozgrzanej saunie przy dduższy czas powoduje wzrost temperaturyciała, coMZe byc niebezpieczn da zdrowia.
• Nie polewac kamieni nadmierna iloscia wody. Powstajaca para wodna ma temperature wrzenia!
• Nie pozwalaj daneciom zblizać są do pieca.
  Dzieci, somebody niepełnosprawnych i chorych nie wolno pozostawiac w saunie bez opieki.
  Zaleca sie zasięgniecie porady lekarskiej odnosnie ewentualnych ograniczenia w korzystaniu z sauny spowodowych stanem zdrowia.
  W kwestii korzystania z sauny przyze主管部门dzieci nalezy poradzić sie lekarza pediatry.
  W saunie nalezy poruszac sie bardzo ostroznie, gdyz podest i podloga moga byc sliskie.
• Nie wolno wchodzic do sauny po alkoholu, narkotykach lub zazyciu silnie dziajacych lekow.
• Nigdy nie spij w goracej saunie.
• Słone, morskie powietrze i wilgotny klimat要去 powodowej korozje metalowych częci pieca.
• Nie nalezy wieszacja ubran do wyschniecia w saunie, gdyż要去 grozć poźarem. Nadmierna wilgotnosć要去 sąze spowodstaw uszkodzenia podzespolów elektrycznych.

1.6.1. Opis symboli

Zapoznaj siez instrukcja.

Nie dotyczy.

1.7. Wyszukiwanie usterek

Wszelkiego rodzaju sprawdzen lub naprawe,
moze dokonywac wykwalifikowany
ryk.

Piec nie grzeje.

Sprawdz,czybezpieczniki pieca sa sprawne.
- Sprawdź,czykabelzasilajczyist podłaczony（34.）
PC/PC-H/PC-F: Ustaw przyȩcznik zagara na „wȩćzony" (1.3.1.).
- Włac wyźspe ustawienie termostatu (13.4.).
PC/PC-H/PC-F: Sprawdź,czy zadział bezemcznik termoniczny. Zegar dane, alepiec nie grzeje. 3.5.)
PC90/PC90H/PC90F: Sprawdź dzialanie stycznika. Powiniene uslyszc „klikniace" stycznika, gdy ustawisz przy.§acznik zagara na „wączone” (1.3.1).

Kabina ogrzewa sie powoli. Woda wylana na kamienie sauny bardzo szybko ochtatza je.

• Sprawdz,czybezpieczniki pieca sāsprawne.
• Sprawdź,czy wzystkie grzȩkówieczna, gdy piec jest wączony.
• Włucz wyśsze ustawienie termostatu (1>3.4.)
• Sprawź, czy moc pieca jest wystarczajaca (23).
• Sprawdz kamieiie sauny (1). Zbyt ciasno ulozone kamieiie, zmiana ich ulozenia lub nieodpowiedni ich typ moga utrudniać przyptywgowiatrza przyezpiec i obnizć是我的 wydajnosć.
• Sprawdz,czy wentylacja kabiny sauny jest wlasciwa (2.2).

1.6. Upozorněné

Kabina sauny ogrzewa sie szybko, ale temperatura kamieni jest niewystarczajca. Woda wylana na kamienie scieka.

• Sprawdz,czy moc pieca nie jest zbyt wysoka (23).
• Sprawdź,czy wentylacja kabiny sauny jest wąsciwa (2.2.).

Drewno lub inny materiał blisko pieca szybkociemnieje.

• Sprawdź,czy wymogi co do odlegość zostały zachowane (3.2.).
• Sprawdź kamienie sauny (1.1.). Zbyt ciasno ulozone kamienie, zmiana ich ulozenia lub nieodpowedni typ moga utrudniać przyptyw powietrza i powodowej przyegrzanie materiały w pouchu pieca.
• Upewnij sie, ze grzalki nie są widoczne zza kamieni. Jeżeli elementy grzewcze są widoczne, przystaw kamienie tak, aby calkowicie przykryc grzalki (1.1.).
  Zobacz tez podrozdziaj 2.1.1.

Piec wydziela zapach.

Zob.podrozdzial 1.2.
Goracy piec moze wzmacniac zapachy zgowietra, przy czym nie są one wydzielane przyez sauné lub piec. Przyktheady: farba, klej, olej, przyprawy.

Piec generuje halas.

• PC/PC-H/PC-F: Zegar jest urzadzeniem mechanicznym i podczas normalnej przyty slychać charakterystyczne tykanie. Jesli zegar tyka nadal po wyłaczenia pieca, naleź sprawdzić stan是我的 goj połącen elektrycznych.
• Niekiedy rozlega sie huk powodowy są czȩść przyez pekanie kamieni od goraca.
  Podczas nagrzewania sie pieca maya uslyszec odglosy spowodowane rozszerzaniem sie jegoelementow pod wplywem temperatury.

Sauna se vytopi rychle, avsak malo se ohrivaji kameny. Kdyz na ne strikete vodu, neodpairi se, nybrz kameny jen protece.

2.1. Konstrukcja kabiny sauny

2.1. Usporadani saunovac mistnosti

Rys. 4.
Obrázek 4.

A. Welna izolacyjna (50-100 mm). Kabina sauny musi byc starannie izolowana, by moc pieca byla stale umiarkowanie niska.
B. Zabezpieczenie od wilgoci, np. papier alumiowy. Polyskliwa stronadwegrzaa suny.Laczenia zabezpieczyta sma alumiowa.
C. Szczelina went. (ok. 10 mm) między warstwa zabezmieczajca a panelem (zalecana).
D. Lekka plyta pilsi niowa (12-16 mm). Przed montazem panei sprawdzić stan instalacji elektr. i wzmocnienia wymagane do zainstalowania pieca i thaw.
E. Szczelina wentylacyjna (ok. 3 mm) między sciana a sufitem.
F. Wysokość sauny to zwykle 2100-2300 mm. Jej wysokośćminimalna zaleź od pieca (zob. tabela 2). Odlegość pomiedzy sąga górn a sufitemNie powinna przykraczać 1200 mm.
G. Stosowac ceramicznePokrycia podlogowe i ciemn spoiny.DelikatnePokrycia podlogowe moga ulec zaplamieniu /Iub uszkodzeniu przyczasteczki kamieni sauny badz zanieczyszczona wode.

UWAGA! Dowiedziec sie, ktore czeci sciany ogniewejoizableprzyslonic. Niezaslaniac uzywanych przewodow dymnych.

UWAGA! Lekkie Pokrywy instalowane na scianie lub suficie, moga stanowic zagrozenia ppoz.

2.1.1. Ciemnienie scian sauny

Jest zjawiskiem naturalnym, ze drewniane powierzchnie sauny z czasem ciemnieja. Zjawisko to przyspieszaja:

• swiatlo stoneczne
• ciepto z pieca
• preparaty ochronne (maja one niska odpornosc na wysokie temperatury)
• zanieczyszczenia odrywajace sie od kamieni i unoszace wgowietruz.

A. Izolański vlna, tloustka 50-100 mm. Sauna musi byt pečlivě zaizolovaná, aby kamna nemusela běžet na príliš vytoký vykon.

B. Ochrana proti vlhkosti, napr. hlinikovy papir. Pripevnete jej hlinikovou paskou, lesklou stranou dovnitr.
C. Odvetravaci prostor cca 10 mm mezi ochranou proti vlhosti a panelem (doporuceno).
D. Lehky sloupek panelu, tloustka 12-16 mm. Nez začnete s montáži panelu, zkontrolujte privody ke kamnám a vyztuhy lavic.
E. Odvetravaci prostor cca 3 mm mezi stenou a stropnim panelem.
F. Vyska sauny byva obvykle zhruba 2100-2300 mm. Minimalni vyska zavisi na kamnech (viz tab. 2). Prostor mezi horni lavici a stropem by nemel byt vetsi nez 1200 mm.
G. Podlaha by mela byt z keramickych dlazdic yv-sparovanych ridkou cementovou maltou. Uslechtilejsi materiallyy by se mohly zneciist anebo poskodit ulomky ze saunovych kamenu a necistotami obsa-zenymi v saunove vode.

UPOZORNENI! Izolaci protipożarni prépólzy konzultujte s bezpećnostnim technikem. Odtah od kamen nesmi byt zaizolovany!

UPOZORNEN! Lehka ochranna izolace primo na stene nebo na strope muze byt z hlediska zahoreni nebezpecna.

2.2. Wentylacja kabiny sauny

Wymiana powietrza powinna zachodzic 6 razy na godzine. Rys. 5 ilustrje rozne sposoby wentlyowania kabiny sauny.

2.2.Vetránisauny

H. Lokalizacja wlotu powietrza. Wlot powietrza, w przypadku zainstalowania mechanicznej wentylacji wylotowej, powinien znajdowac sie nad piecem. Wlot powietrza instalacji grawitacyjnych za njedowac sie ponijej pieca lub obokkiego. Srednica nawiewu musi wynosić 50-100 mm. PC-E/HE: Nie umieszczac wlotu powietrza tak, by strumien powietrza chłodź czujnik temperatury (zob. wskazówki dot. czujnika temperatury w opisie instalacji"Justostki sterujacej)!

I. Wylot powietrza. Powinien znajdować sie blisko podłogi, mözliwie jak najdalej od pieca. Srednica wylotu powinna byc dwukrotnie większa od srednicy wlotu powietrza.

J. Dodatk. went. suszaça (zamknieta podczas grzania i kapieli). Można teź suszyc saune przy bez pozostawuminium otwartych drzwi po zakończeniukapieli.

K. Gdy wylot powietra znajduje sie w lazience, szczelina pod drzwiami sauny musiwynosić >100 mm. Stosowanie ukladu mechanicznego jest obowiazkowe.

2.3. Moc pieca

Jesli sciany i sufitPokryte sa plytami, a za pplytami znajduje sie odpowiednia izolacja, moc wyjsciowa pieca jest okreslana w zaleznosci od kubatury sauny. Przy scianach nieizolowanych (cegla, bloki szklane, szklo, beton, plytki itp) moc ta musi byc Wieksza.Do kubatury sauny dodac 1,2 m na kaźdy metr kwadratowy nieizolowanej sciany.Np.kabina o kub.10 nz drzwiami ze szkla wymaga pieca o mocy potrzebnej dla kabiny o kub.ok.12 m. Jesli kabinma sciany z bali,nalezy pomnozyc jej kubaturpez 1,5.Wybrać prawidlowa moc pieca z tabeli 2.

2.4. Higiena kabiny

Reczniki utozone na lawach zabezmieczaja je przyd potem spwyajacym podczas kapieli.

Lawy, sciany i podloge sauny nalezy starannie oczyszczac przyznajmnej raz na szesc miesiecy. Czysci ostra szczotka i srodkiem do saun.

Kurz i brud z pieca usuwac wilgotna scierka. Kamien usuwac 10% roztworem kwasu cytrynowego, po czym splukać.

Przed zinstalowaniem pieca nalezy zapoznać sie z instrukcjma montaźu oraz sprawdzić,czy:

Typ i moc pieca sa prawidlowo dobrane do welkość pomieszczenia sauny (nalezy kierowac sie wartosciami kubatur pomieszczeni podanymi w Tabeli 2).
- Parametry zasilania sā takie, jakich wymaga piec.
- Lokalizacja jest odpowiednia dla pieca (3.2.).
3.5. Resetowanie wyłacznika termicznego.

UWAGA! W jegnym pomieszczeniu sauny möglich zastalować tylko jeder piec.

3. POKNY K MONTÁZI

3.1. Pred montází

Tabela 2. Szczegóthy instalacji pieców
Tabulka 2. Podrobnosti montáfé topného tëlesa

Piec Topné těleso	Moc Vyko	Wymiary Rozměry		Kamienie Kamenù	Kabina sauny Místnost sauny
		Szerokość/głębokość/ wysokość Šiřka/Hloubka/Výška	Ciezar Hmotnost		Pojemnosć Objem		Wysokość Výška
	kW	mm	kg	max. kg	2.3.1 min. m³	max. m³	min. mm
PC70	6,8	320/320/930	10	80	6	10	1900
PC70H	6,8	360/340/930	17	80	6	10	1900
PC70F	6,8	360/360/930	17	80	6	10	1900
PC70E	6,8	320/320/930	10	90	6	10	1900
PC70HE	6,8	360/340/930	17	90	6	10	1900
PC90	9,0	320/320/930	10	80	8	14	1900
PC90H	9,0	360/340/930	17	80	8	14	1900
PC90F	9,0	360/360/930	17	80	8	14	2100
PC90E	9,0	320/320/930	10	90	8	14	1900
PC90HE	9,0	360/340/930	17	90	8	14	1900

3.2. Mielese i bezpieczne odlegostocki

Minimalne bezpieczne odlegosci opisano na rysunku 6.

• Zachowanie tych wartosci jest absolutnie konieczne. Zaniedbanie powoduje zagrozenia pozarowe.
  Gorace odlamki kamieni moga niszczy podfoge i powodowac zagrozenie pozarowe. Pokrycia podlogowe w.), mierscu montazu powinny byc zaroodporne.
• W przypadku kiedy piec ma byc osadzony wławce, przy uzyciu końierza HPC1, daneź przy przy wycieciem otworu zapoznać są z dołaczoną instrukcją.

3.3. Podłaczenia elektryczne

Piec nalezy podlączyc do instalacji elektrycznej zgodnie z obowiazujacymi przyopsisami. Podlącenie要去 wykonac tylko wykwalifikowy elektryk.

• Piec jest polstale podłuczony do skrzynki przyłączeniowej (rysunku 7: A) instalowanej na scianie sauny. Skrzynka przyłączeniowa musi byc bryzgoszczelna i zainstalowsaNie wyzej nit 500 mm nad podłoga.
• Nalezy uzych kabla przyłączeniwogo (rysunku 7: B) w izolacji gumowej,��u H07RN-F lub odpowiednika. UWAGA! Ze względu na zjawisko kruchosci termicznej do podȩczania pieca nie wolno stosowej kabla w izolacji z PCW.

Rys. 6. Minimalne odleglosci instalacyjne (wymiary w milimetrach) Obrazek 6. Bezpechne vzdalenosti (vsechny rozmery jsou uvedene v milimetrech)

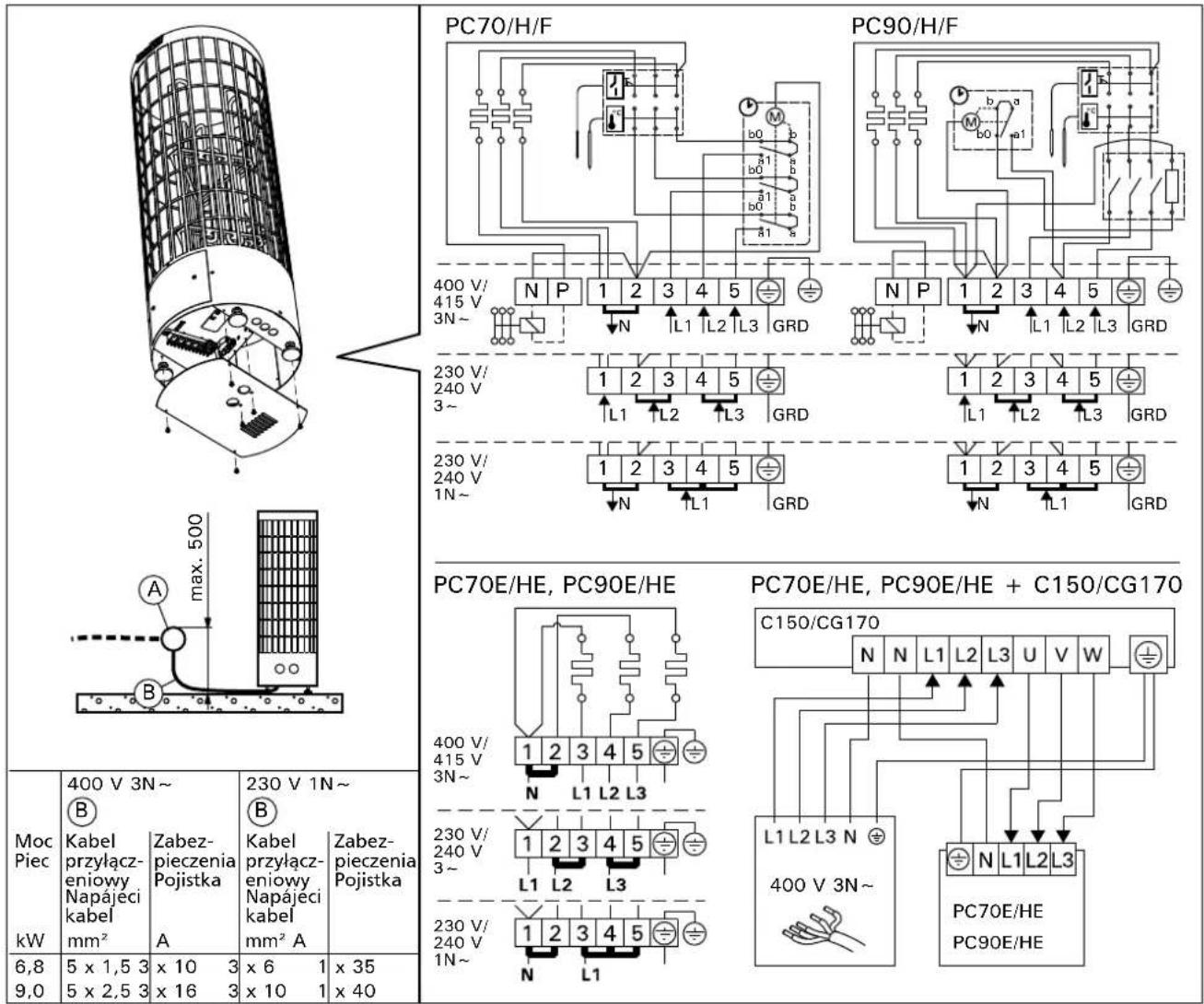

Rys. 7. Podlącenie elektryczne
Obrázek 7. Zapojeni vodicu

• Jesli kabel przyłączeniowy i kable instalacyjne maja biec wyjej niz 1000 mm nad podłoga sauny lub wewnatrix je scian, nalezy zastosowac kable zdolne pod obciezieniem wytrzymać temperaturé minimum 170^ (np. kable typu SSJ). Urzadzenia elektryczne instalowane wyjej niz 1000 mm nad podłoga sauny musza byc atestowane do pracy w temperaturze otoczenia +125 °C (oznaczenia T125).
• Oprocz zączy zasilania,piec PC-/H-/F jest wyposzaźny w zȩcze dodatkowe (P), które uzmolniwa regulacja ogrzewania elektrycznych (rys.7).Piec pobiera energia,kiedy jest wączony. Kabel sterujacy ogrzewania elektrycznych jest doprowadzany bezpośrednio do skrzynki przyłączy i stad do listwy zaciskowej pieca wźdlusz kabla gumowego tej samej grubosci,co kabel przyłączeniowy.

3.3.1. Rezystancja izolacji pieca elektrycznego Podczas końcwogo sprawdzenia instalacji elektrycznej pomiar odpornosci izolacji na przyzbekie要去 wykazć „upływnosć” izolacji pieca. Zjawisko to jest spowodowane absorpcja wilgoci z powietrza przyez materiaż izolacji pieców (podczas przechowywania i transportu). Po kilkakrotnym uruchomieniu pieca wilgoć odparuje z materiału izolacji rezystorów i rezystancja izolacji wroci do normy.

! Nie nalezy podlaczac zasilania pieca poprzej odłacznik reagujacy na przy zwaregowy!

3.3.2. Instalowanie moduł sterujucego i czujników (PC-E/HE)

• Do modułu sterujuść dołączona jest osobna instrukcja dokladnie opisujaca sposob montazu na scianie.

• Miejsce instalacji czujnika przyzdstawia rysunek 8. W przypadku kiedy piec montowy jest w odlegosci wiekszej od sciany niz 100 mm, wtedy czujnik nalezy zamontowac na suficie.

• Pokud jsou napajeci kably a vodice vyse nez 100 mm nad urovn podlahy sauny, umistene v sauné nebo ve sténach, museji byt v provozu odolné proti teplotám 170 °C (napr. SSJ). Veskerá elektrická zařizení montovaná vyse než 1000 mm nad urovn podlahy sauny musi byt schvalena pro použiti pri teplotě 125 °C (označeni T125).
  PC/-H/-F: Kromé napajeciho konektoru je fidici\ jednotka vybavená dalím konektorem (P), který\ slouží k ovládani topidla, viz obr. 7. Ovladaci kabel\ je veden prímo do pripojovaci krabice topidla\ a odtud do koncového bloku topidla gumovým\ kabelem stejně tloušky, jako má pripojovaci kabel.

Nie umieszczac wlotu powietrza tak, by strumien powietrza chlodzit czujnik temperature. Patrz rys. 5.

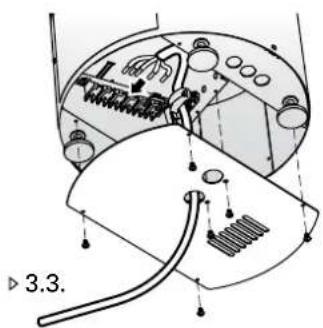

3.4. Montaz pieca

Patrz rys. 9.

1. Podacz kable do pieca (3.3.).
2. Ustaw piec i wyreguluj go w pozycji pionowej za pomocarégulowanych nozek.
3. Przymocuj piec do konstrukcji sauny przy pomocy dołaczonych zestawów mocujacych.

Privod vzduchu nesmi byt umisteny tak,aby privadeny vzduch ochlazoval teplotni cidlo. Obr.5.

3.4.Instalace kamen

Viz aberr. 9.

1. Pripojte ke kamnüm kabely (3.3.).
2. Usadte kamna a nastavte je pomoci nastavitelnych nozek tak, aby stala svisle.
3. Pomoci upevnovacich prvk (2 ks)upevnete kamna ke konstrukci sauny.

1.

2.

3. PC/-E

3. PC-H/-HE/-F

3.5. Resetowanie wyłacznika termicznych
Jesli temperatura w kabinie sauny niebepezcieńie wzrasta, bezpiecznik termiczny odcina zasilanie pieca. Bezpiecznik termiczny sąze zostac zresetowy, kiedpiec ostygniie. Przed naciśćem unto przycisku trzebznaleź przyczyne usterki.

Czy kamieiie nie Rozkruszytie aniNie zbity?
Czy piecNiebylwaczonyprzezdtuyszcyzas,a sauna w tym czasie nie byla uzywana?
Czy czujnik termostatu jest na要比jscu i nie jest uszkodzony?
CzyPICNIEZOSTALUDERZONYLUBNEUG WSTRZASOWI?

! Bezpiecznik termiczny urzadzenia要去edzialac takew temperaturze ponizej-5°C/23°F (przechowywanie, transport, otoczenia). Przed montazem nalezy umiesciurzadzenia w cieplym przyscu. Bezpiecznik termiczny moins zrestartowac, gdy temperatura urzadzenia osiagnie ok. 18°C / 64°F. Bezpiecznik termiczny nalezy zrestartowac przycielem urzadzenia.

3.5.1. PC-E/HE

Szczegőowe instrukcje znajduja sie w instrukcji instalacji sterownikia.

3.5.2. PC/-F/-H

B: Przycisk reset jest umieszczony wewnatrix skrzynki przyłączej. Bezpiecznik termiczny moze zresetowej tylko wykwalifikowy elektryk-instrumenter.

Zalecamy korzystanie wyłacznie z czeci zamiennychoferowanych przyez producenta. Doporućujeme použivat pouze nahradni dily od vyrobce.
