INSTRUKCJA OBSŁUGI LSFA+ 825 XHA HOTPOINT ARISTON

Instrukcja obsługi Polski, 43

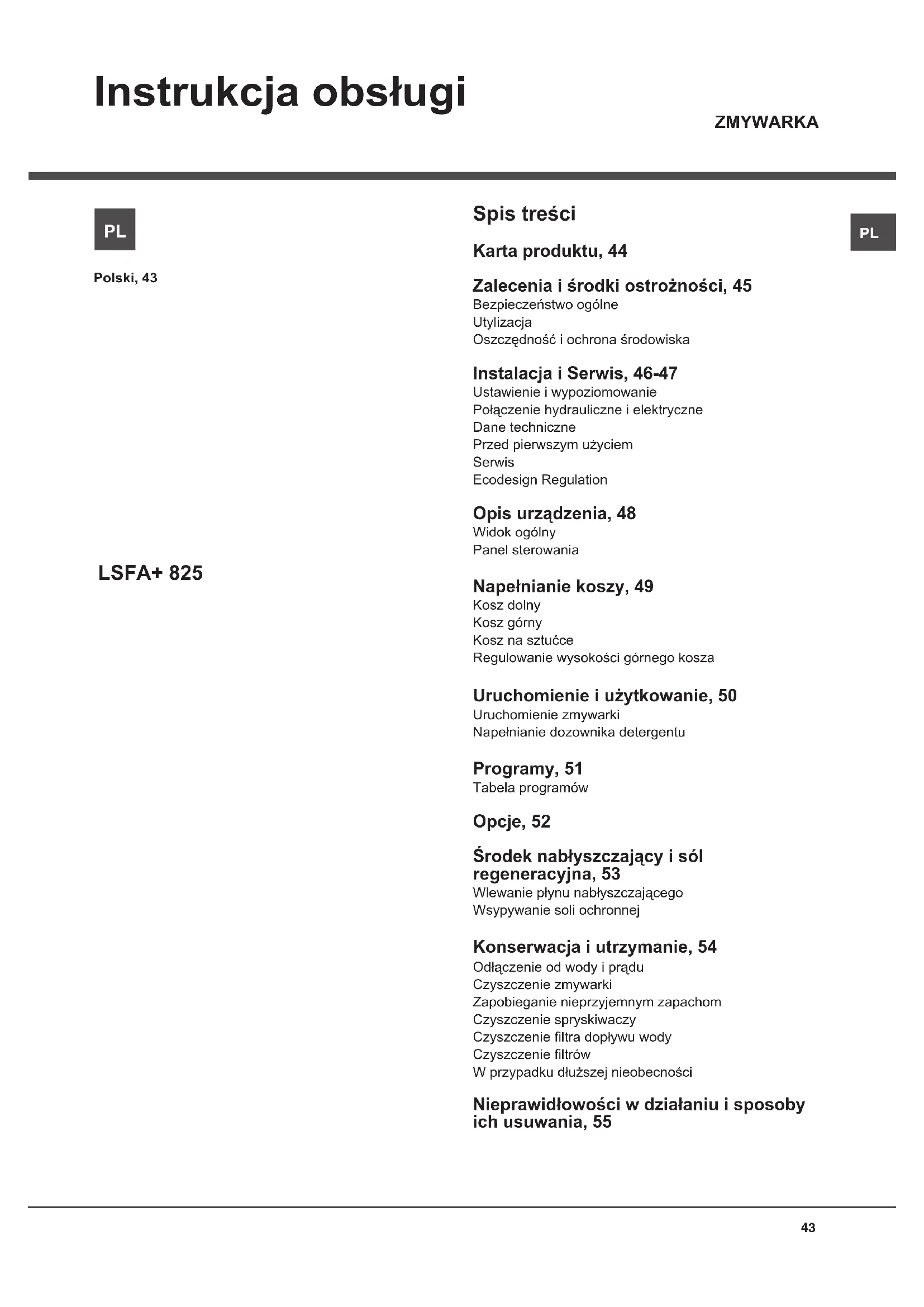

LSFA+ 825 ZMYWARKA Spis treści Karta produktu, 44 Zalecenia i środki ostrożności, 45 Bezpieczeństwo ogólne Utylizacja Oszczędność i ochrona środowiska Instalacja i Serwis, 46-47 Ustawienie i wypoziomowanie Połączenie hydrauliczne i elektryczne Dane techniczne Przed pierwszym użyciem Serwis Ecodesign Regulation Opis urządzenia, 48 Widok ogólny Panel sterowania Napełnianie koszy, 49 Kosz dolny Kosz górny Kosz na sztućce Regulowanie wysokości górnego kosza Uruchomienie i użytkowanie, 50 Uruchomienie zmywarki Napełnianie dozownika detergentu Programy, 51 Tabela programów Opcje, 52 Środek nabłyszczający i sól regeneracyjna, 53 Wlewanie płynu nabłyszczającego Wsypywanie soli ochronnej Konserwacja i utrzymanie, 54 Odłączenie od wody i prądu Czyszczenie zmywarki Zapobieganie nieprzyjemnym zapachom Czyszczenie spryskiwaczy Czyszczenie ltra dopływu wody Czyszczenie ltrów W przypadku dłuższej nieobecności Nieprawidłowości w działaniu i sposoby ich usuwania, 55PL

Karta produktu Marka HOTPOINT ARISTON Nazwa modelu LSFA+ 825 Pojemność znamionowa, wyrażona liczbą standardowych kompletów naczyń (1)

Klasa efektywności energetycznej, skla od A+++ (niskie zużycie) do D (wysokie zużycie)

Zużycie energii w kWh rocznie (2)

Zużycie energii w standardowym cyklu zmywania w kWh

Zużycie energii w trybie wyłączenia i trybie czuwania w W

Zużycie energii w trybie włączenia i trybie czuwania w W

Roczne zużycie wody w litrach rocznie (3)

Klasa efektywności suszenia, skala od G (minimalna efektywność) do A (maksymalna efektywność)

Czas programu dla standardowego cyklu zmywania w minutach 180’ Czas trwania trybu czuwania w minutach

Poziom emitowanego hałasu w dB(A) re1 pW

Model do zabudowy Nie Uwagi 1) Informacja, że cykl jest odpowiedni do zmywania normalnie zabrudzonych zastaw stołowych oraz że jest najbardziej efektywnym programem pod względem łącznego zużycia energii i wody dla tego rodzaju zastawy stołowej; Standardowy cykl zmywania odpowiada cyklowi Eco. 2) Na podstawie 280 standardowych cykli zmywania, przy użyciu zimnej wody, oraz w trybie niskiego zużycia energii. Rzeczywiste zużycie energii zależy od sposobu użycia urządzenia.

3) Na podstawie 280 standardowych cykli zmywania. Rzeczywiste zużycie energii zależy od sposobu użycia urządzenia.

• Tylko w niektórych modelach. Zalecenia i środki ostrożności Niniejsze urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia podane zostały ze względów bezpieczeństwa i należy je uważnie przeczytać. Należy zachować niniejszą książeczkę instrukcji dla przyszłych konsultacji. W przypadku sprzedaży, odstąpienia lub przeprowadzki należy dopilnować, aby została przekazana wraz z urządzeniem nowemu właścicielowi. Uważnie przeczytać instrukcję: zawiera ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa. To urządzenie zostało zaprojektowane do użytku domowego lub podobnych zastosowań, na przykład: - w pomieszczeniach przystosowanych do użytku kuchennego przez personel w sklepach, biurach i innych miejscach pracy; - w domach kolonijnych; - do użytku przez klientów w hotelach, motelach i innych obiektach typu mieszkaniowego; - w pensjonatach bed and breakfast. Bezpieczeństwo ogólne

• To urządzenie nie może być używane przez osoby (w tym dzieci) niepełnosprawne zycznie, zmysłowo lub umysłowo oraz osoby bez doświadczenia lub znajomości obsługi urządzenia, chyba że będzie to miało miejsce pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub po uprzednim otrzymaniu instrukcji na temat obsługi urządzenia.

• Niezbędny jest nadzór osoby dorosłej pilnującej, aby dzieci nie bawiły się tym urządzeniem.

• Urządzenie jest przeznaczone do użytku nieprofesjonalnego wewnątrz pomieszczeń mieszkalnych.

• Urządzenie powinno być używane do mycia naczyń w warunkach domowych wyłącznie przez osoby dorosłe i zgodnie z niniejszymi instrukcjami.

• Urządzenia nie należy instalować na świeżym powietrzu, nawet w miejscu zadaszonym, gdyż wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne.

• Nie dotykać zmywarki, stojąc boso na podłodze.

• Przy wyjmowaniu wtyczki z gniazdka nie ciągnąć za kabel, lecz trzymać za wtyczkę.

• Przed przystąpieniem do czyszczenia i konserwacji urządzenia należy zamknąć zawór wody i wyjąć wtyczkę z gniazdka.

• W razie uszkodzenia w żadnym wypadku nie ingerować w wewnętrzne mechanizmy urządzenia i nie próbować go samodzielnie naprawiać.

• Nie opierać się ani nie siadać na otwartych drzwiach: urządzenie mogłoby się przewrócić.

• Nie należy pozostawiać otwartych drzwi zmywarki, gdyż można o nie zawadzić.

• Trzymać detergenty i płyn nabłyszczający z dala od dzieci.

• Opakowania nie są zabawkami dla dzieci. Utylizacja

• Utylizacja materiałów opakowaniowych: dostosować się do lokalnych przepisów; w ten sposób opakowanie będzie mogło zostać ponownie wykorzystane.

• Dyrektywa wspólnotowa 2012/19/EU w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) przewiduje, że sprzęt gospodarstwa domowego nie powinien być usuwany jako nieposortowane odpady komunalne. Zużyte urządzenia powinny podlegać selektywnej zbiórce w celu uzyskania maksymalnego wskaźnika odzysku i recyklingu ich materiałów składowych oraz uniknięcia ewentualnych zagrożeń dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczany jest na wszystkich produktach w celu przypominania o obowiązku segregacji odpadów. W celu uzyskania bliższych informacji na temat prawidłowego złomowania urządzeń gospodarstwa domowego ich właściciele mogą się zwrócić do właściwych służb publicznych lub do sprzedawców tych urządzeń. Oszczędność i ochrona środowiska Oszczędność wody i energii

• Uruchamiać zmywarkę tylko z pełnym ładunkiem. • W oczekiwaniu na napełnienie maszyny zapobiegać przykrym zapachom przy pomocy cyklu namaczania (patrz programy)

• Wybierać programy odpowiednie do rodzaju naczyń i stopnia zabrudzenia, stosując się do Tabeli programów: - dla naczyń normalnie zabrudzonych stosować program Eco, który zapewnia niskie zużycie energii i wody. - przy ograniczonym ładunku włączyć opcję Połowa ładunku* (zob. Uruchomienie i użytkowanie).

• Jeśli zawarta umowa na dostawę energii elektrycznej przewiduje strefy czasowe oszczędności energetycznej, uruchamiać zmywarkę w godzinach obowiązywania niższej taryfy. Opcja Opóźnienia startu* (zob. Uruchomienie i użytkowanie) może pomóc zorganizować zmywanie pod tym kątem. Detergenty bez fosforanów, bez chloru i zawierające enzymy

• Zdecydowanie zaleca się stosowanie detergentów niezawierających fosforanów i chloru, gdyż są one najbardziej wskazane dla ochrony środowiska.

• Enzymy wykazują szczególną skuteczność w temperaturach zbliżonych do 50°C, przez co enzymatyczne środki myjące mogą być stosowane do zmywania w niższych temperaturach uzyskując takie samy wyniki jakie osiągnięto by bez nich w przypadku temperatury 65°C.

• Odpowiednio dozować detergenty w oparciu o zalecenia producenta, zależnie od twardości wody, stopnia zabrudzenia i ilości naczyń, unikając tym samym niepotrzebnych strat. Choć środki myjące są biodegradalne, zawsze zawierają one składniki zakłócające równowagę środowiska.PL

W przypadku przenoszenia należy trzymać urządzenie w pozycji pionowej; w razie konieczności przechylić je do tyłu. Ustawienie i wypoziomowanie 1. Rozpakować urządzenie i sprawdzić, czy nie zostało uszkodzone podczas transportu. Jeśli okazałoby się uszkodzone, nie podłączać go, lecz skontaktować się ze sprzedawcą.2. Ustawić zmywarkę, przysuwając jej boki lub tył do sąsiadujących mebli lub do ściany. Urządzenie można również wbudować pod blatem kuchennym

(zob. Karta montażu)

3. Postawić zmywarkę na równym i twardym podłożu. Skompensować nierówności odkręcając lub dokręcając przednie nóżki, aż urządzenie znajdzie się w pozycji poziomej. Dokładne wypoziomowanie zapewnia stabilność i zapobiega drganiom, hałasom i zmianom pozycji urządzenia.

*. Aby wyregulować wysokość tylnej nóżki, należy przekręcić sześciokątną tuleję w kolorze czerwonym, znajdującą się w dolnej, przedniej, środkowej części zmywarki za pomocą klucza sześciokątnego 8 mm, obracając ją w kierunku zgodnym z ruchem wskazówek zegara, aby zwiększyć wysokość, a w kierunku przeciwnym do ruchu wskazówek zegara, aby ją zmniejszyć. (patrz ulotka z instrukcjami dotyczącymi zabudowy załączona do dokumentacji) Połączenie hydrauliczne i elektryczne Przystosowanie instalacji elektrycznej oraz hydraulicznej powinno być dokonywane wyłącznie przez wykwalikowany personel.Zmywarka nie może być ustawiona na przewodach rurowych ani na kablu zasilania elektrycznego.Zmywarkę należy podłączyć do sieci wodociągowej za pomocą nowych węży doprowadzających.Nie używać starych węży.Wąż doprowadzający i odprowadzający wodę, jak również kabel zasilający można skierować na prawo lub na lewo, aby umożliwić optymalną instalację. Podłączenie węża doprowadzającego wodę

• Do zaworu wody zimnej: dokładnie przykręcić wąż doprowadzający do zaworu z gwintem 3/4 GAZ; przed przykręceniem węża odkręcić wodę i poczekać, aż będzie całkiem czysta, tak aby ewentualne nieczystości nie zapchały urządzenia.• Do zaworu wody ciepłej: w przypadku instalacji centralnego ogrzewania zmywarka może być zasilana ciepłą wodą wodociągową, pod warunkiem że jej temperatura nie przekracza 60°C. Przykręcić wąż do zaworu w taki sam sposób jak w przypadku wody zimnej.Jeśli wąż doprowadzający okaże się za krótki, zwrócić się do specjalistycznego sklepu lub wykwalikowanego technika (zob. Serwis)

Ciśnienie wody powinno mieścić się w zakresie wartości podanych w tabeli danych technicznych (patrz obok)

Dopilnować, aby nie zgiąć ani nie skręcić węża. Podłączenie węża odprowadzającego wodę Podłączyć przewód odprowadzający, nie zginając go, do przewodu kanalizacyjnego o średnicy minimum 4 cm. Przewód odprowadzający musi znajdować się na wysokości od 40 do 80 cm od podłogi lub podłoża, na którym umieszczono zmywarkę (A).Przed podłączeniem przewodu odprowadzającego wodę do syfonu zlewozmywaka, należy usunąć plastikową zatyczkę (B). Zabezpieczenie przed zalaniem Aby zagwarantować, że nie dojdzie do zalania, zmywarka:- posiada system przerywający dopływ wody w przypadku wystąpienia anomalii lub wydostawania się wody ze środka.Niektóre modele wyposażone są w dodatkowe urządzenie zabezpieczające New Acqua Stop *, które gwarantuje ochronę przed zalaniem również w przypadku pęknięcia przewodu doprowadzającego wodę. UWAGA: NIEBEZPIECZNE NAPIĘCIE! Węża doprowadzającego wodę nie można w żadnym wypadku przecinać, gdyż zawiera części pod napięciem. Podłączenie do sieci elektrycznej Przed włożeniem wtyczki do gniazdka należy się upewnić, czy:• gniazdko ma uziemienie i jest zgodne z obowiązującymi przepisami;• gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej umieszczonej na drzwiach wewnętrznych (zob. Opis zmywarki);

• napięcie zasilania zawiera się w przedziale wartości podanych na tabliczce znamionowej umieszczonej na drzwiach wewnętrznych;• gniazdko jest kompatybilne z wtyczką urządzenia. W przeciwnym wypadku zwrócić się do wykwalikowanego technika o wymianę wtyczki (zob. Serwis) ; nie używać przedłużaczy ani rozgałęziaczy.Po zainstalowaniu urządzenia przewód zasilana elektrycznego oraz gniazdko elektryczne powinny być łatwo dostępne.Kabel nie powinien być powyginany ani przygnieciony.Jeśli przewód zasilający jest uszkodzony, powinien zostać wymieniony przez producenta lub jego serwis techniczny, aby uniknąć wszelkiego ryzyka. (zob. Serwis) Instalacja Serwis Techniczny

• Tylko w niektórych modelach.PL

ECODESIGN REGULATION Cykl prania ECO to program standardowy, do którego odnoszą się dane etykiety energetycznej; cykl ten jest odpowiedni do mycia średnio zabrudzonych naczyń i jest najbardziej wydajnym programem pod względem zużycia energii elektrycznej i wody dla tego rodzaju naczyń. Aby zmniejszyć zużycie wody i energii, staraj się uruchamiać zmywarkę, gdy jest całkowicie wypełniona.Zużycie w trybie stand-by: Zużycie w trybie left-on: 3 W - zużycie w trybie off: 1,3 WTabela zużycia wody i energii dla głównych cykli

• Dane programu są laboratoryjnymi wartościami zmierzonymi zgodnie z europejską normą EN 50242. ** Dane określono na podstawie pomiarów w warunkach użytkowania i zapełniania zmywarki przez użytkownika. Pasek antykondensacyjny* Po zabudowaniu zmywarki otworzyć drzwi i przykleić przezroczysty pasek samoprzylepny pod drewnianym blatem, aby zabezpieczyć go przed ewentualnymi skroplinami. Ostrzeżenia dotyczące pierwszego mycia Po zainstalowaniu, należy zdjąć elementy ochronne z koszy oraz gumki przytrzymujące kosz górny (jeśli je zastosowano).Bezpośrednio przed pierwszym zmywaniem, napełnić do końca wodą pojemnik na sól, a następnie dodać około 1 kg soli (patrz rozdział Środek nabłyszczający i sól regeneracyjna): to normalne, że woda przelewa się. Wybrać stopień twardości wody (patrz rozdział Środek nabłyszczający i sól regeneracyjna). - Po wsypaniu lampka kontr. BRAK SOLI
• zgaśnie. Nie napełnienie pojemnika na sól może spowodować uszkodzenie zmiękczacza wody i elementu grzewczego.Maszyna jest wyposażona w systemy akustyczne/tonowe (zależnie od modelu zmywarki), które informują o wykonanym poleceniu: włączeniu, końcu cyklu, itd. Symbole/lampki kontrolne/diody świetlne obecne na panelu sterowniczym/wyświetlaczu mogą posiadać różne kolory, świecić światłem pulsującym lub stałym. (zależnie od modelu zmywarki)Wyświetlacz* (*Tylko w niektórych modelach.) wyświetla użyteczne informacje odnoszące się do rodzaju ustawionego cyklu, fazy mycia/suszenia, pozostałego czasu, temperatury, itd. Przed zwróceniem się do Serwisu Technicznego:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz Nieprawidłowości w działaniu i sposoby ich usuwania).• Ponownie uruchomić program, aby przekonać się, czy usterka nie ustąpiła.• W przeciwnym wypadku skontaktować się z autoryzowanym Serwisem Technicznym. Zwracać się wyłącznie do autoryzowanych techników. Podać:
• rodzaj nieprawidłowości;• model urządzenia (Mod.);• numer seryjny (S/N).Informacje te znajdują się na tabliczce znamionowej umieszczonej na urządzeniu (patrz Opis urządzenia). Serwis Techniczny Dane tecniczne Wymiaryszerokość 45 cm.wysokość 85 cm.głębokość 60 cm.Pojemność 10 nakryć standardowychCiśnienie wody zasilania0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 – 145 psiNapięcie zasilania elektrycznegoPatrz tabliczka danych technicznychCałkowita moc pochłanianiaPatrz tabliczka danych technicznychBezpiecznik topikowyPatrz tabliczka danych technicznychNiniejsze urządzenie zostało wyprodukowane zgodnie z natępującymi dyrektywami unijnymi: -2006/95/EC (o Niskim Napięciu)-2004/108/EC (o Zgodności Elektromagnetycznej) -2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)-97/17/EC (Nakładanie etykietek)-2012/19/CE (WEEE)

Warunki standardowe Warunki użytkownika

Zużycie energii (KWh/cykl) Zużycie wody (KWh/cykl) Czas trwania (min/cykl) Zużycie energii (KWh/cykl) Zużycie wody (KWh/cykl) Czas trwania (min/cykl) INTENSYWNY 1,0 1 150 1, 1 NORMALNY 1, 1 1 , 10PL

Widok ogólny Opis urządzenia

4. Regulacja wysokości kosza

10. Pojemniki na środek myjący i nabłyszczający

Tylko dla modeli do całkowitej zabudowy.

• Tylko w niektórych modelach. Numery i rodzaje programów zmieniają się w zależności od modelu zmywarki. Panel sterowania Display Lampka kontrolnaBrak środka nabłyszczającegoLampka kontrolna Brak soliKontrolka Start z opóźnieniemKontrolka Tabletki wielofunkcyjneKontrolka Połowa wsaduKontrolka MycieKontrolka SuszenieWskaźnik świetlny pozostałego czasuWskaźnik świetlny numeru programuDisplayPrzycisk ON-OFF/RESETPrzyciskWybór programuPrzycisk Start z opóźnieniemPrzycisk Tabletki wielofunkcyjnePrzycisk Połowa wsaduPrzycisk i kontrolkaStart/PauzaPL

• Tylko w niektórych modelach. ** Zmienne co do ilości i położenia. Przed napełnieniem koszy usunąć z naczyń resztki żywności i opróżnić szklanki oraz kieliszki z pozostałych w nich płynów.Ustawić naczynia w taki sposób, aby nie poruszały się i i nie przewracały się.Po napełnieniu koszy sprawdzić czy spryskiwacze obracają się swobodnie. Kosz dolny W dolnym koszu można umieszczać garnki, pokrywki, talerze, salaterki, sztućce itp.według Przykładów napełniania.Duże garnki oraz pokrywki najlepiej ustawiać po bokach kosza, uważając, aby nie zablokować obrotów górnego spryskiwacza.Niektóre modele zmywarek wyposażone są w pochylne półki *, można je ustawiać w pozycji pionowej do wkładania talerzy lub w pozycji poziomej do wkładania garnków i salaterek. Kosz na sztućce Kosz na sztućce może być różnego rodzaju w zależności od modelu zmywarki. Kosz na sztućce ma być ustawiony w pozycji przedniej w dolnym koszu, wsunięty pomiędzy stałe prowadnice, lub w koszu górnym w przypadku, kiedy wykonuje się mycie z połową ładunku ( w sposób przewidziany dla takiej opcji). - Wyposażony jest w pr-zesuwne pałeczki, które umożliwiają optymalne ułożenie sztućców.Noże i ostro zakończone narzędzia należy układać w koszu na sztućce tak, aby ich ostre końce były skierowane w dół, lub też umieszczać je na wysuwanych półeczkach górnego kosza w pozycji poziomej. Przykłady rozmieszczenia kosza na sztućce Kosz górny Umieszczać w nim naczynia delikatne i lekkie: szklanki, liżanki do herbaty i kawy, talerzyki, płaskie salaterki, patelnie, niskie lekko zabrudzone garnki, według Przykładów napełniania.• Filiżanki i kubeczki, Długie i ostre noże, sztućce codzienne: układać je na półeczkach**. Półeczki o różnym nachyleniu* - Nachylenie pozwala na uzyskanie jak największej przestrzenia w koszu górnym, aby ustawić lamki o rónej długości nóżek i aby polepszyć wyniki suszenia.- Podnieść półeczkę, przesunąć lekko i ustawić w dowolnym nachyleniu. Regulowanie wysokości górnego kosza Aby ułatwić układanie naczyń, górny kosz można ustawić na górze albo na dole.Lepiej wyregulować wysokość górnego kosza gdy KOSZ JEST PUSTY.Nigdy nie podnosić ani nie opuszczać kosza tylko z jednej strony.otworzyć blokady prowadnic kosza po prawej i lewej stornie i wyjąć kosz; umieścić go wyżej lub niżej, przesunąć go po prowadnicach aż do zaskoczenia przednich kółeczek i zamknąć blokady (patrz rysunek).Jeśli kosz wyposażony jest w uchwyty Dual Space
• (patrz rysunek), wysunąć górny kosz aż do ogranicznika, po czym przesunąć w górę lub w dół uchwyty znajdujące się po bokach kosza; podczas opuszczania kosza należy go przytrzymać. Przyklady napelniania górnego kosza Przyklady napelniania dolnego kosza Sztuce nieodpowiednie do mycia w zmywarce
• Przedmioty drewniane, z uchwytami drewnianymi lub rogowymi albo z częściami klejonymi.• Przedmioty z aluminium, miedzi, mosiądzu, cyny lub stopów cyny.• Naczynia z tworzyw sztucznych nieodporne na działanie temperatury.• Porcelana antyczna lub ręcznie malowana.• Srebra antyczne. Natomiast srebra nieantyczne można myć przy pomocy programu delikatnego, upewniwszy się wcześniej, że nie stykają się one z innymi metalami.Zaleca się używanie naczyń nadających się do mycia w zmywarce. Nachylenie A Nachylenie B Nachylenie CPL

Uruchomienie i użytkowanie Dozowanie środka myjącego Dobry rezultat mycia zależy również od właściwego dozowania środka myjącego, jego nadmierna ilość nie zwiększa skuteczności mycia, powoduje natomiast zanieczyszczenie środowiska. Należy używać wyłącznie środka myjącego do zmywarek. NIE UŻYWAĆ środków do mycia ręcznego. Nadmiar środka myjącego może być powodem pozostania piany po zakończeniu cyklu. Używanie tabletek dozwolone jest tylko w tych maszynach gdzie jest opcja TABLETKI WIELOFUNKCYJNE. Najlepsze efekty mycia i suszenia można osiągnąć używając środków myjących w proszku, środków nabłyszczających w płynie oraz soli. pojemnik A: Środek do mycia pojemnik B: Środek do mycia wstępnego1. Otworzyć pokrywę C, naciskając przycisk D.2. Dodać odpowiednią ilość środka myjącego podaną w Tabeli programów:• w proszku: pojemniki A i B.• tabletki: kiedy program wymaga 1 tabletki, umieścić ją w pojemniku A i zamknąć pokrywę; kiedy wymaga 2, umieścić drugą na dnie komory. 3. Usunąć pozostałości środka myjącego z krawędzi pojemnika izamknąć pokrywę tak, aby się zatrzasnęła.

• Tylko w niektórych modelach. Uruchomienie zmywarki 1. Otworzyć zawór dopływu wody. 2. Nacisnąć przycisk ON-OFF: wszystkie kontrolki znajdujące się na panelu sterowania zaświecą się na kilka sekund.3. Otworzyć drzwiczki i umieścić w pojemniku odpowiednią ilość środka myjącego (patrz poniżej).

4. Napełnić kosze (patrz Napełnianie koszy) i zamknąć drzwiczki.

5. Wybrać program, w zależności od rodzaju naczyń oraz od stopnia ich zabrudzenia (patrz tabela programów), naciskając przycisk P.6. Wybrać opcje zmywania* (patrz obok).7. Uruchomić zmywarkę, naciskając przycisk Start/Pauza (światło stałe): długi sygnał dźwiękowy informuje o rozpoczęciu programu, kontrolka zmywania włącza się a na wyświetlaczu wskazywany jest numer programu oraz czas pozostający do zakończenia cyklu.8. O zakończeniu programu informują dwa krótkie sygnały dźwiękowe i jeden długi, kontrolka przycisku Start/Pauza gaśnie, a na wyświetlaczu pojawia się słowo END. Wyłączyć urządzenie naciskając przycisk ON-OFF, zamknąć zawór wody i wyjąć wtyczkę z gniazdka.9. Przed wyjęciem naczyń odczekać kilka minut, aby uniknąć poparzenia się. Rozładować kosze, zaczynając od dolnego. - Aby obniżyć zużycie energii elektrycznej, w niektórych warunkach NIE użytkowania, maszyna automatycznie wyłączy się. Zmiana programu w trakcie jego trwania W przypadku wyboru niewłaściwego programu możliwa jest jego zmiana, pod warunkiem, że został on uruchomiony przed chwilą: aby po włączeniu zmywania zmienić wybrany cykl, należy wyłączyć urządzenie naciskając dłużej przycisk ON/OFF/Reset, ponownie je włączyć tym samym przyciskiem i dokonać wyboru nowego programu oraz opcji. Dokładanie dodatkowych naczyń Nacisnąć przycisk Start/Pauza, (światło przycisku pulsuje). Otworzyć drzwi, uważając na wydobywającą się parę, i włożyć naczynia. Zamknąć drzwi i nacisnąć przycisk Start/Pauza (światło stałe): cykl zostanie wznowiony.Po naciśnięciu przycisku Start/Stop w celu zatrzymania urządzenia następuje przerwanie zarówno programu, jak i opóźnionego Startu *, jeśli jest on ustawiony. W tej fazie zmiana programu nie jest możliwa. Przypadkowe zatrzymanie Jeśli podczas zmywania drzwi zostaną otwarte lub wystąpi przerwa w dopływie prądu, program zostanie przerwany. Z chwilą zamknięcia drzwi lub przywrócenia dopływu prądu program jest kontynuowany od momentu, w którym został przerwany.PL

• Program Eko, zgodny z normą EN-50242, trwa dłużej niż inne programy, jednak to on zapewnia najmniejsze zużycie energii, a ponadto jest przyjazny dla środowiska. Uwaga: Aby ułatwić dozowanie środka myjącego, warto wiedzieć, że: 1 łyżka kuchenna = 15 gramów proszku = około 15 ml płynu - 1 łyżeczka kuchenna = 5 gramów proszku = około 5 ml płynu Liczba i rodzaj programów i opcji zmieniają się w zależności od modelu zmywarki. Dane programów są mierzone w warunkach laboratoryjnych zgodnie z europejską normą EN 50242. W zależności od poszczególnych warunków użytkowania, czas trwania oraz dane programów mogą się zmieniać.

Środek myjący (A) = pojemnik A (B) = pojemnik B Wskazówki ułatwiające wybór programu Program proszek płyn tabletki Programy

suszeniem Opcje Czas trwania programu (tolerancja ±10%) Godz. Min. Mycie ekologiczne przy niskim zużyciu energii, odpowiednie dla naczyń i garnków.

21 g (A) 4 g (B) 21 ml (A) 4 ml (B) 1 (A) Tak Start z opóźnie niem - Połowa wsadu - Tabs 3:00’ Normalnie zabrudzone naczyni a i garnki. Program standardow y codzienny.

21 g (A) 4 g (B) 21 ml (A) 4 ml (B) 1 (A) Tak Start z opóźnie niem - Połowa wsadu - Tabs 1:50’ Zwykłe codzienne zabrudzenia w niewielkiej ilości. (4 nakrycia + 1 garnek + 1 patelnia)

(Daily 60') 25 g (A) 25 ml (A) 1 (A) Nie Start z opóźnie niem - Połowa wsadu - Tabs 1:00’ Mycie wstępne w oczekiwaniu na uzupełnienie wsadu zmywar ki po następnym posiłku.

Nie Nie Nie Nie Start z opóźnie niem - Połowa wsadu 0:08’ Bardzo brudne naczynia i garnk i (nie stosować do mycia delikat nychnaczyń).

25 g (A) 25 ml (A) 1 (A) Tak Start z opóźnie niem - Połowa wsadu - Tabs 2:25’ Szybki i oszczędny cykl do myc ia mało zabrudzonych naczyń, zaraz po ich użyciu. (2 talerze + 2 szklanki + 4 sztućce + 1gar nek + 1 mała patelnia)

21 g (A) 21 ml (A) 1 (A) Nie Start z opóźnie niem - Tabs 0:25’ Szybki i oszczędny cykl do myc ia delikatnych naczyń, mniej od pornych na wysokie temperatur y, zaraz po ich użyciu. (kieliszk ów Kosz górny + delikatne taler ze Kosz dolny). 7. Kryształy 25 g (A) 25 ml (A) 1 (A) Tak Start z opóźnie niem - Połowa wsadu - Tabs 1:3’PL

Tabletki wielofunkcyjne (Tabs) Dzięki tej opcji optymalizowany jest efekt mycia i suszenia.W przypadku stosowania tabletek wielofunkcyjnych nacisnąć przycisk TABLETKI WIELOFUNKCYJNE., zaświeci się wtedy odpowiednia kontrolka. Włączenie opcji „Tabletki wielofunkcyjne” powoduje wydłużenie czasu trwania programu.Opcja TABLETKI WIELOFUNKCYJNE pozostaje nastawiona przy następnych włączeniach maszyny, jeśli nie dokona się jej dezaktywacji.Stosowanie tabletek jest zalecane tylko w urządzeniach z opcją TABLETKI WIELOFUNKCYJNE.Opcja ta nie jest zalecana w przypadku programów, które nie przewidują zastosowania tabletek wielofunkcyjnych. Opcje zmywania OPCJE mogą być ustawiane, zmieniane lub kasowane dopiero po dokonaniu wyboru programu zmywania i przed naciśnięciem przycisku Start/Pauza.Możliwy jest wybór tylko tych opcji, które są zgodne z rodzajem wybranego programu. Jeśli jakaś opcja nie jest zgodna z wybranym programem, (patrz tabela programów) jej czerwona dioda pulsuje szybko 3 razy.Jeśli wybrana zostanie opcja niezgodna z wcześniej ustawioną opcją lub programem, dioda niezgodnej opcji pulsuje 3 razy i gaśnie, natomiast dioda ostatnio wybranego ustawienia pozostaje włączona.Aby anulować błędnie wybraną opcję, należy ponownie nacisnąć jej przycisk. Start z opóźnieniem Możliwe jest opóźnienie uruchomienia programu w zakresie od 1 do 24 godzin:1. Po wybraniu żądanego programu zmywania i ewentualnych opcji nacisnąć przycisk START Z OPÓŹNIENIEM: zaświeci się jego kontrolka. Za pomocą tego samego przycisku wybrać żądany czas rozpoczęcia cyklu zmywania (od 1 do 24 godzin).2. Potwierdzić wybór naciskając przycisk Start/Pauza, rozpocznie się odliczanie wsteczne, wybrane opóźnienie będzie wskazane na wyświetlaczu, a przycisk Start/Pauza przestanie pulsować (stałe światło).3. Po upływie ustawionego czasu słychać długi sygnał dźwiękowy, gaśnie kontrolka STARTU Z OPÓŹNIENIEM i program zostaje uruchomiony.W celu anulowania STARTU Z OPÓŹNIENIEM naciskać przycisk START Z OPÓŹNIENIEM aż wyświetli się OFF.Nie można ustawić Startu z opóźnieniem, jeśli cykl jest w toku. Połowa wsadu Jeśli naczyń jest niewiele, można wykonać mycie z połową wsadu, oszczędzając wodę, energię i środek myjący. Wybrać program, nacisnąć przycisk POŁOWA WSADU: zaświeci się kontrolka. Należy pamiętać, aby zmniejszyć o połowę ilość środka myjącego.Najlepiej stosować środek myjący w proszku.

• Tylko w niektórych modelach. Opcje Uwagi: najlepszą skuteczność działania programów “Daily i Szybki/Speed” uzyskuje się przestrzegając zaleceń dotyczących ilości wkładanych naczyń.Aby zmniejszyć zużycie wody i energii, staraj się uruchamiać zmywarkę, gdy jest całkowicie wypełniona.Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem: assistenza_en_lvs@indesitcompany.comPL

Środek nabłyszczający i sól regeneracyjna Stosować wyłącznie produkty przeznaczone do zmywarek. Nie używać soli spożywczej lub przemysłowej ani środków do mycia ręcznego.Należy przestrzegać wskazówek znajdujących się na opakowaniu. W przypadku stosowania produktu wielofunkcyjnego nie jest konieczne dodawanie środka nabłyszczającego, zaleca się natomiast dodać sól, zwłaszcza gdy woda jest twarda lub bardzo twarda. Należy przestrzegać wskazówek znajdujących się na opakowaniu. Gdy nie dodaje się ani soli, ani środka nabłyszczającego jest rzeczą normalną, że lampki kontrolne BRAK SOLI* i BRAK SRODKA NABŁYSZCZAJACEGO

• będą nadal świeciły się. Dozowanie środka nabłyszczającego Środek nabłyszczający ułatwia suszenie naczyń, usuwając wodę z ich powierzchni, dzięki czemu nie powstają na nich zacieki ani plamy.Zbiornik na środek nabłyszczający powinien być napełniony:• gdy na panelu kontrolnym pulsuje lampka kontrolna BRAK ŚRODKA NABŁYSZCZAJĄCEGO*;1. Otworzyć pojemnik obracając korek (G) w kierunku przeciwnym do ruchu wskazówek zegara.2. Wlać środek nabłyszczający uważając, aby się nie przelał. Jeśli jednak tak się zdarzy, szybko wytrzeć plamę suchą szmatką.3. Zakręcić korek.Nie należy NIGDY wlewać środka nabłyszczającego bezpośrednio do wnętrza komory zmywania. Regulacja dozowania środka nabłyszczającego W przypadku niezadowalających wyników zmywania lub suszenia można wyregulować dozowanie środka nabłyszczającego. Przy pomocy śrubokręta obracać regulatorem (F), wybierając jedno spośród 6 położeń (regulacja fabryczna to 4):• jeśli na naczyniach pozostają smugi, należy ustawić regulator na niższą wartość (1-3).• jeśli pozostają krople wody lub plamy wapiennego osadu, należy ustawić regulator na wyższą wartość (4-6).Ustawianie twardości wodyKażda zmywarka wyposażona jest w zmiękczacz wody, który, dzięki wykorzystaniu soli regeneracyjnej właściwej dla danego rodzaju zmywarki, zapewnia odwapnioną wodę do mycia naczyń. Ta zmywarka posiada regulację twardości wody, dzięki której można ograniczyć zanieczyszczenie środowiska i zoptymalizować wyniki zmywania. Dane dotyczące twardości wody można uzyskać we właściwym przedsiębiorstwie wodociągowym. - Włączyć urządzenie naciskając przycisk ON/OFF.- Przytrzymać naciśnięty przycisk P przez około 5 sekund; po upływie tego czasu słychać dwa krótkie sygnały dźwiękowe, na wyświetlaczu pojawia się symbol H2O i pulsuje cyfra wskazująca ustawiony poziom twardości (odwapniacz jest ustawiony fa- brycznie na nr 3). Naciskać kilkakrotnie przycisk P aż do uzyska- nia żądanej twardości (1-2-3-4-5
• Patrz tabela twardości wody), w przedziale od jednego do pięciu. - Aby wyjść z funkcji odczekać kilka sekund, nacisnąć przycisk opcji* lub włączyć urządzenie za pomocą przycisku ON/OFF.Również w przypadku stosowania tabletek wielofunkcyjnych pojemnik z solą musi być napełniony.(°dH = twardość w stopniach niemieckich - °fH = twardość w stopniach francuskich - mmol/l = millimol/litr) Dozowanie soli regeneracyjnej W celu uzyskania dobrych wyników zmywania należy dbać o to, aby pojemnik na sól nigdy nie był pusty. Sól regenerująca eliminuje wapń z wody, nie dopuszczając do powstawania osadów na naczyniach. Pojemnik na sól znajduje się w dolnej części zmywarki (patrz Opis) i powinien być napełniany:• gdy zielony pływak
• jest niewidoczny podczas obserwacji korka soli;• gdy na panelu kontrolnym pulsuje lampka kontrolna BRAK ŚRODKA NABŁYSZCZAJĄCEGO*;1. Wyjąć dolny i odkręcić korek zbiornika w kierunku przeciwnym do ruchu wskazówek zegara.2. Tylko za pierwszym razem: Napełnić do pełna zbiornik wodą.3. Ustawić lejek
• (patrz rysunek) i napełnić zbiornik solą po samą krawędź (około 1 kg); wyciek wody jest normalnym zjawiskiem.4. Wyciągnąć lejek*, usunąć sól z zewnętrznej części otworu zbiornika; przed zakręceniem należy korek wypłukać pod bieżącą wodą, ustawić główką w dół po to, aby wyciekła woda z czterech szpar znajdujących się w formie gwiazdy pod korkiem. Zaleca się wykonania tej czynności po każdorazowym dosypywaniu soli. Zamknąć dokładnie korek tak, aby podczas mycia detergent nie dostał się do zbiornika ( mogłoby to zniszczyć nieodwracalnie odwapniacz).W razie konieczności wsypać sól przed cyklem mycia, aby usunąć roztwór soli, który wypłynął z pojemnika.
• Tylko w niektórych modelach.

Konserwacja i utrzymanie Wyłączanie wody i prądu elektrycznego

Zakręcać zawór wody po każdym zmywaniu, aby uniknąć niebezpieczeństwa wycieków.

yjmować wtyczkę z kontaktu przed przystąpieniem do czyszczenia urządzenia oraz podczas czynności konserwacyjnych. Czyszczenie zmywarki

Obudowa zewnętrzna i panel sterowania mogą być czyszczone miękką ściereczką zwilżoną wodą. Nie należy stosować rozpuszczalników ani środków ściernych.

Ewentualne plamy w komorze wewnętrznej można czyścić przy pomocy szmatki zmoczonej w roztworze wody i niewielkiej ilości octu. Unikanie powstawania brzydkich zapachów

Pozostawiać drzwi zmywarki zawsze przymknięte, aby uniknąć osadzania się wilgoci.

Regularnie czyścić obwodowe uszczelki drzwi oraz pojemniki na środek myjący przy pomocy wilgotnej gąbki. Pozwoli to uniknąć osadzania się resztek żywności, które są główną przyczyną powstawania przykrych zapachów. Czyszczenie spryskiwaczy Może się zdarzyć, że resztki żywności pozostaną na spryskiwaczach, zatykając otwory, przez które wydostaje się woda: od czasu do czasu dobrze jest je sprawdzać i czyścić przy pomocy niemetalowej szczoteczki.Obydwa spryskiwacze są demontowalne.Aby zdemontować górny spryskiwacz, należy odkręcić plastikowy pierścień, obracając go w kierunku przeciwnym do ruchu wskazówek zegara. Górny zraszacz należy zamontować z otworami skierowanymi do góry.Dolny zraszacz wyciąga się pociągając go w kierunku do góry. Czyszczenie ltra dopływu wody

Jeśli rury sieci wodociągowej są nowe lub nie były używane przez dłuższy czas, przed podłączeniem zmywarki należy odkręcić wodę i odczekać, aż będzie ona przejrzysta i wolna od zanieczyszczeń. Jeśli rury sieci wodociągowej są nowe lub nie były używane przez dłuższy czas, przed podłączeniem zmywarki należy odkręcić wodę i odczekać, aż będzie ona przejrzysta i wolna od zanieczyszczeń.Od czasu do czasu czyścić ltr dopływu wody znajdujący się na wyjściu zaworu. - Zamknąć zawór wody.- Po zamknięciu zaworu należy odkręcić końcówkę przewodu doprowadzającego wodę do zmywarki, wyjąć ltr i delikatnie umyć go pod bieżącą wodą.- Następnie ponownie włożyć ltr i zakręcić przewód. Czyszczenie ltrów Zespół ltrujący składa się z trzech ltrów, które oczyszczają wodę wykorzystywaną do mycia z resztek żywności i ponownie wprowadzają ją do obiegu: w celu zapewnienia dobrych rezultatów mycia konieczne jest ich czyszczenie.Czyścić ltry regularnie.Nie należy używać zmywarki bez ltrów lub z odłączonym ltrem.• Po kilku zmywaniach sprawdzić zespół ltrujący i, w razie konieczności, dokładnie go wyczyścić pod bieżącą wodą, wykorzystując w tym celu niemetalową szczoteczkę, zgodnie z poniższymi instrukcjami: 1. obrócić w kierunku przeciwnym do ruchu wskazówek zegara ltr cylindryczny C i wyjąć go (rys. 1).2. Wyjąć obsadę ltra B lekko naciskając na boczne skrzydełka (Rys. 2);3. Wysunąć płytę ltra ze stali nierdzewnej A. (rys. 3).4. Skontrolować studzienkę i usunąć ewentualne resztki potraw. NIGDY NIE USUWAC ochrony pompy mycia (szczegół w kolorze czarnym) (rys.4).Po wyczyszczeniu ltrów należy ponownie zamontować zespół filtrujący i prawidłowo go umiejscowić; ma to zasadnicze znaczenie dla prawidłowego działania zmywarki

W przypadku dłuższej nieobecności

• Odłączyć połączenia elektryczne i zamknąć zawór wody.• Pozostawić drzwi uchylone.• Po powrocie wykonać jedno zmywanie bez wsadu.
• Tylko w niektórych modelach.

Jeśli w pracy urządzenia pojawiają się anomalie w pracy, należy skontrolować następujące punkty przed zwróceniem się do Obsługi technicznej (patrz Obsługa techniczna). Niektóre z usterek są sygnalizowane za pomocą lampek zapalających się na panelu sterowania. Przed wezwaniem pomocy technicznej należy zanotować, które z lampek świecą. Anomalie i środki zaradcze

• Tylko w niektórych modelach.

Problemy: Możliwe przyczyny / Rozwiązanie: Zmywarka nie rozpoczyna pracy lub nie odpowiadana polecenia

• Wyłączyć urządzenie naciskając przycisk ON/OFF, uruchomić je ponownie po upływie jednej minuty i ponownie ustawić program.

• Wtyczka nie jest dobrze włożona do gniazdka.

• Drzwi zmywarki nie są dobrze zamknięte. Drzwi się nie zamykają • Zaskoczył zamek drzwi; popchnąć energicznie drzwi, aż do usłyszenia dźwięku „clack”. Zmywarka nie odprowadza wody.

• Program się jeszcze nie skończył.

• Przewód odprowadzający wodę jest zgięty (patrz Instalacja).

• Odpływ zlewozmywaka jest zatkany.

• Filtr jest zapchany resztkami jedzenia. Zmywarka jest głośna. • Naczynia uderzają o siebie lub o spryskiwacze.

• Nadmiar piany: niewłaściwa ilość detergentu lub detergent nieodpowiedni do zmywania w zmywarce. (zob. Uruchomienie i użytkowanie). Na naczyniach i szklankach osadza si ę kamień lub tworzy się białawy nalot.

• Brak soli regeneracyjnej lub jej ilość nie jest odpowiednia dla stopnia twardości wody (patrz Środek nabłyszczający i sól).

• Korek pojemnika soli nie jest dokładnie zakręcony.

• Skończył się płyn nabłyszczający lub jego ilość jest niewystarczająca. Na naczyniach i szklankach tworzą się zacieki lub niebieskawe smugi.

• Wlano za dużo płynu nabłyszczającego. Naczynia nie są całkiem suche. • Wybrano program bez suszenia.

• Środek nabłyszczający skończył się lub jego ilość jest niewystarczająca (patrz Środek nabłyszczający i sól).

• Regulacja ilości płynu nabłyszczającego jest nieodpowiednia.

• Naczynia są wykonane z nieprzywierającego tworzywa lub z plastiku. Naczynia nie są czyste. • Kosze są przeładowane (zob. Ładowanie koszy).

• Naczynia nie są właściwie ułożone.

• Spryskiwacze nie mogą się swobodnie obracać.

• Program zmywania jest zbyt delikatny (zob. Programy).

• Nadmiar piany: niewłaściwa ilość detergentu lub detergent nieodpowiedni do zmywania w zmywarce. (zob. Uruchomienie i użytkowanie).

• Korek płynu nabłyszczającego nie został odpowiednio zakręcony.

• Filtr jest brudny lub zapchany (zob. Konserwacja i utrzymanie).

• Brak soli ochronnej (zob. Płyn nabłyszczający i sól). Zmywarka nie pobiera wody – Alarm „zamknięty zawór” (słychać krótkie sygnały dźwiękowe) (ekranie w yświetla się A-6).

• Brak wody w sieci wodociągowej.

• Przewód doprowadzający wodę jest zgięty (patrz Instalacja).

• Otworzyć zawór, a urządzenie ruszy po paru minutach.

• Urządzenie zostało zablokowane z powodu braku reakcji na sygnały dźwiękowe. Wyłączyć urządzenie za pomocą przycisku ON/OFF, otworzyć zawór i po 20 sekundac h ponownie włączyć zmywarkę, naciskając ten sam przycisk. Ponownie zaprogramow ać i uruchomić urządzenie. Alarm na przewodzie doprowadzający m wodę/Zatkany filtr dopływu wody. (ekranie w yświetla się A-7).

• Wyłączyć urządzenie naciskając przycisk ON/OFF. Zamknąć zawór wody, aby uniknąć zalania, wyjąć wtyczkę z gniazdka.Sprawdzić czy filtr dopływu wody nie jest zatkany przez zanieczyszczenia. (patrz rozdział „Konserwacja i utrzymanie”)PL 56CS
