7064 - Osuszacz BONECO - Bezpłatna instrukcja obsługi

Typ produktu	Osuszacz powietrza
Marka	BONECO
Model	7064
Wymiary (dł. x gł. x wys.)	310 x 230 x 535 mm
Waga	11,6 kg
Zasilanie	220 – 240 V / 50 Hz
Pobór mocy	360 W
Wydajność osuszania	18 L/dzień (przy 30°C, 80% RH)
Zbiornik na wodę	2,7 L
Czynnik chłodniczy	R134A (160 g)
Filtr powietrza	Zmywalny
Główne funkcje	Timer 24h, regulacja wilgotności 40-80%, 2 prędkości wentylatora, automatyczne odszranianie
Ciągły odpływ	Możliwy z wężem (śr. zew. 14 mm, wew. 10 mm)
Bezpieczeństwo	Automatyczne wyłączenie przy pełnym zbiorniku, ochrona temperaturowa 5-35°C
Konserwacja i czyszczenie	Czyścić filtr letnią wodą, nie używać rozpuszczalników
Przechowywanie	Opróżnić zbiornik, wyczyścić filtr, przechowywać w chłodnym i suchym miejscu

Często zadawane pytania - 7064 BONECO

Jak ustawić żądaną wilgotność?

Naciskaj kilkakrotnie przycisk wilgotności (C), aż do uzyskania żądanej wartości (co 5%, od 40% do 80%). Podczas regulacji zapala się dioda LED [5].

Jak korzystać z timera (TIMER)?

Aby włączyć urządzenie automatycznie, naciśnij TIMER (B), gdy urządzenie jest wyłączone, aż do wyświetlenia godziny włączenia. Aby wyłączyć automatycznie, zrób to samo, gdy urządzenie pracuje. Ustaw na 00, aby anulować.

Co zrobić, gdy zbiornik na wodę jest pełny?

Urządzenie emituje 15 sygnałów dźwiękowych i zapala się dioda LED [1]. Naciśnij boki zbiornika, aby go wyjąć, opróżnij go, a następnie prawidłowo włóż. Dioda LED gaśnie.

Jak skonfigurować ciągły odpływ?

Wyłącz i odłącz urządzenie. Otwórz otwór odpływowy w zbiorniku (usuń część A). Podłącz wąż (śr. zew. 14 mm, wew. 10 mm) do złącza (część B) i umieść drugi koniec w odpływie. Zbiornik musi pozostać na miejscu.

Jak wyczyścić filtr powietrza?

Odłącz urządzenie. Zdejmij wspornik filtra. Delikatnie odkurz lub umyj letnią wodą z odrobiną detergentu, spłucz zimną wodą, całkowicie wysusz przed ponownym założeniem. Nie wystawiaj filtra na słońce ani w pobliże źródła ciepła.

Urządzenie nie włącza się, co sprawdzić?

Sprawdź, czy wtyczka jest podłączona. Jeśli dioda LED pełnego zbiornika miga, opróżnij i włóż ponownie zbiornik. Upewnij się, że temperatura otoczenia wynosi od 5°C do 35°C. Powyżej 35°C lub poniżej 5°C zabezpieczenie uniemożliwia uruchomienie.

Osuszanie nie działa, dlaczego?

Sprawdź, czy filtr powietrza nie jest zatkany (w razie potrzeby go wyczyść). Upewnij się, że przed wlotem lub wylotem powietrza nie ma przeszkód. Jeśli wilgotność otoczenia jest niższa niż ustawiona wartość, urządzenie zatrzymuje osuszanie, ale wentylator nadal pracuje.

Poziom hałasu jest wysoki, co sprawdzić?

Umieść urządzenie na płaskiej i stabilnej powierzchni. Sprawdź i wyczyść filtr powietrza, jeśli jest zatkany. Brudny filtr może zwiększyć hałas.

Jak często należy czyścić filtr powietrza?

Przynajmniej raz w miesiącu oraz po okresie przechowywania urządzenia. Czysty filtr zapewnia wydajną pracę i zmniejsza hałas.

Czy mogę używać urządzenia w temperaturach poniżej 5°C?

Nie, urządzenia nie należy używać poniżej 5°C. W niskiej temperaturze włącza się automatyczne odszranianie, ale poniżej 5°C zabezpieczenie uniemożliwia działanie.

INSTRUKCJA OBSŁUGI 7064 BONECO

Instrukcja obsługi (61 – 68)

Serdeczne gratulacje, że zdecydowali się Państwo na osuszacz powietrza BONECO D7064! Jeśli względna wilgotność powietrza jest zbyt wysoka, powietrze wewnętrzne nie się już w stanie, magazynować istniejącej wilgotności. Skutkiem tego jest, kondensująca się wilgoć na zimnych powierzchniach (okna, źle zaizolowane ściany) lub wyposażeniu mieszkania.

Efektem tego są:

• tworzenie się pleśni
• plamy
• korozja
• zapach zgnilizny

Możliwie oddziaływanie na zdrowie grzybów pleśniowych sięga od chorób dróg oddechowych, reakcji alergicznych i podraźnień oczu aż po zaburzenia żołądkowo-jelitowe.

Jak należy dbać o zdrowie

Zastosowanie osuszacza powietrza nie zastępuje regularnego wietrzenia pomieszczeń. Osuszacz powietrza pobiera co prawda nadmierną wilgoć, nie może jednakże usuwać substancji szkodliwych. Jeśli podejrzewają Państwo, że Państwa problemy zdrowotne związane są z czynnikami oddziałującymi w pomieszczeniach mieszkalnych i biurowych, proszę poddać się dokładnie badaniom medycznym, przede wszystkim w zakresie substancji szkodliwych dla zdrowia. W zależności od diagnozy zaleca się budowlano-biologiczne badanie pomieszczeń.

Ważne wskazówki dotyczące bezpieczeństwa

• Proszę przeczytać starannie przed każdym uruchomieniem, użytkowaniem i konserwacją wskazówki dotyczące bezpieczeństwa z tej instrukcji obsługi.
• Proszę usunąć cały materiał opakowania z urządzenia. Proszę zadbać o to, aby opakowanie nie dostało się do rąk niemowląt i małych dzieci, aby uniknąć zagrożenia połknięcia.
• Zanim włączą Państwo urządzenie do sieci, proszę sprawdzić, czy napięcie prądu jest w odpowiednich granicach, podanych na tabliczce typu.
• Osuszacz powietrza może być stosowany jedynie do celów, do których go zaprojektowano. PLASTON nie ponosi odpowiedzialności za szkody powstałe w wyniku nieprawidłowego użytkowania.
• Osuszacz powietrza jest bezpiecznym urządzeniem. Jak przy wszystkich urządzeniach elektrycznych, powinni Państwo jednakże zachować przy jego użytkowaniu konieczną ostrożność.
• Przed włączeniem urządzenia po raz pierwszy, powinni się Państwo upewnić, że wcześniej przez co najmniej 2 godziny, stało ono w pionowej pozycji.

Urządzenie nie może być użytkowane w temperaturach poniżej 5° C.

Ważne!

• Urządzenie skonstruowano do zastosowania we wnętrzach.
• Napięcie: urządzenie powinno być podłączone do uziemionego przyłącza prądu 220 - 240 V / 50Hz.
• Przy uruchomieniu należy przestrzegać dyrektyw kraju, w którym urządzenie jest użytkowane. Jeśli nie są Państwo pewni, czy przyłącze prądu jest odpowiednie, proszę zlecić sprawdzenie tego i ewentualne wykonanie w razie potrzeby przez wykwalifikowanego elektryka.

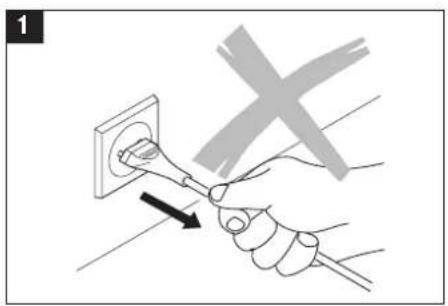

• Proszę odłączyć urządzenie od sieci, gdy nie jest dłużej użytkowane. Proszę nie wyciągać wtyczki za kabel (1).
• Proszę nie obsługiwać urządzenia mokrymi rękami (2).
• Prosze je przechowywać z dala od dzieci (3).

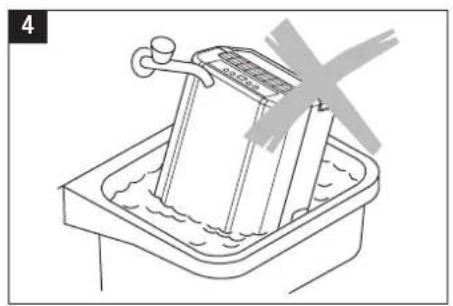

• Proszę nie czyścić przez nawilżanie wodą lub zanurzanie w wodzie (4).
• Proszę przerwać połączenie z prądem przed czyszczeniem aparatu albo części urządzenia.
• Proszę nie podłączać urządzenia przy pomocy przedłużacza, jeśli w pobliżu nie ma gniazdka, proszę zlecić wykwalifikowanemu elektrykowi instalację nowego gniazdka. Jeśli przewód podłączeniowy do prądu jest uszkodzony, musi być wymieniony przez uprawnionego przedstawiciela działu obsługi klienta lub inną podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia zranieniem.

Proszę nie stosować osuszacza powietrza w niżej podanych warunkach:

1

• Gdy włączą Państwo urządzenie, Państwa osuszacz powietrza BONECO będzie chronić Państwa mieszkanie przed szkodliwym wpływem zbyt dużej wilgotności.
• Nadmierna wilgotność rozprzestrzenia się w taki sam sposób w Państwa mieszkaniu, jak zapachy kuchenne wędrujące z pomieszczenia do pomieszczenia. Z tego powodu osuszacz powietrza powinien być ustawiony w centralnym, łatwo dostępnym miejscu, aby mógł wyciągać wilgotne powietrze z wszystkich pomieszczeń mieszkania. Ogrzewany korytarz lub schody są idealnym miejscem do osuszacza powietrza. Jeśli to możliwe proszę zostawić drzwi wewnętrzne otwarte, aby ułatwić cyrkulację powietrza.
• Jeśli mają Państwo szczególny problem z wilgotnością w określonym pomieszczeniu, mogą Państwo najpierw tam ustawić osuszacz powietrza i później przenieść w centralnie położone miejsce.
• Proszę zachować podczas eksploatacji osuszacza powietrza drzwi zewnętrzne i okna zamknięte, aby urządzenie mogło efektywnie pracować. Proszę zwrócić uwagę na to, aby urządzenie nie znajdowało się bezpośrednio obok grzejnika lub innego źródła ciepła.
• Proszę zwrócić uwagę przy ustawianiu Państwa osuszacza powietrza BONECO na to, aby powierzchnia ustawienia była równa i bezpieczna, oraz aby zachować wystarczający odstęp od przedmiotów domowych, aby powietrze mogło swobodnie cyrkulować.
• Zanim przesuną Państwo urządzenie, proszę je wyłączyć i opróżnić zbiornik wodny.

Proszę zwrócić uwagę na to, aby zachować odstęp co najmniej 0,2 m pomiędzy urządzeniem i wszystkimi materiałami palnymi.

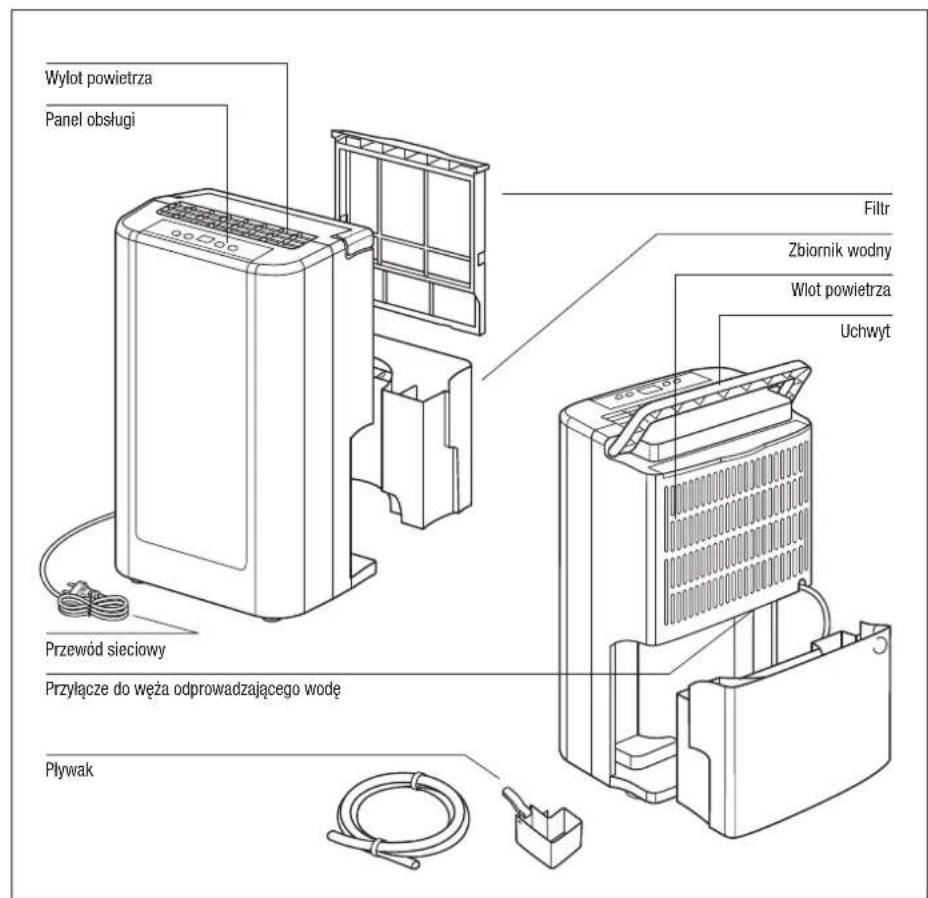

Opis urządzenia

Wylot powietrza Panel obsługi Filtr Zbiornik wodny Wlot powietrza Uchwyt Przewód sieciowy Przyłącze do węża odprowadzającego wodę Pływak

Eksploatacja

Włączanie i wyłączanie urządzenia (wł/wył)

Jeśli urządzenie połączone jest z instalacją elektryczną, słychać sygnał dźwiękowy i wyświetlacz pokazuje aktualnie występującą wilgotność powietrza w pomieszczeniu. Proszę nacisnąć przycisk ON/OFF (A) raz, aby włączyć urządzenie. Pracuje ono wówczas z ustaloną wstępnie wilgotnością 60 % i z niską prędkością wentylatora, diody LED [2] i [6] są włączone. Po ponownym naciśnięciu przycisku, urządzenie jest wyłączane.

Ustawienie zegara wyłącznika czasowego (TIMER)

Zegar wyłącznika czasowego (B) włącza i wyłącza urządzenie w okresie 24 godzinnym automatycznie. Jeśli zegar wyłącznika czasowego jest aktywowany, zapała się dioda LED [3].

Ustawienie zegara wyłącznika czasowego na włączenie – urządzenie jest wyłączone

Jeśli urządzenie jest podłączone do sieci, ale nie włączone, proszę nacisnąć kilkukrotnie przycisk TIMER (B), aż pokaże się godzina [4], w której urządzenie powinno się włączyć.

Ustawienie zegara wyłącznika czasowego na wyłączenie – urządzenie działa

Gdy urządzenie działa, proszę nacisnąć przycisk TIMER (B) kilkukrotnie, aż pokaże się godzina, w której urządzenie ma się wyłączyć.

Usunięcie ustawień zegara wyłącznika czasowego

Aby usunąć ustawienia zegara wyłącznika czasowego, proszę naciskać przycisk TIMER (B) tak długo, aż zegara wyłącznika czasowego ustawiony będzie na 00. Dioda LED [3] wyłącza się.

Ustawienie wilgotności powietrza

Zakres ustawień wilgotności powietrza wynosi przy tym urządzeniu 40 % do 80 %. Proszę naciskać kilkukrotnie przycisk włącznika wilgotności (C), aż pokaże się wymagana wilgotność powietrza (wilgotność powietrza może być ustawiana etapami 5 %). Wyświetlacz przebiega przez różne etapy do wilgotności powietrza w następującej kolejności: 60, 65...80, 40, 45...60. Dioda LED [5] jest włączona podczas ustawiania. Podczas pracy osuszacza powietrza, dioda LED jest włączona [2]. Jeśli wilgotność powietrza w pomieszczeniu jest niższa, niż ustawiona wilgotność powietrza, urządzenie wyłącza automatycznie funkcję osuszania powietrza. W tym przypadku działa tylko wentylator.

Ustawienie prędkości wentylatora

Proszę nacisnąć przycisk prędkości wentylatora (D), aby ustawić prędkość wentylatora. Dioda LED [6] jest włączona przy niższej prędkości wentylatora, dioda LED [7] przy dużej prędkości wentylatora.

Automatyczne rozmrażanie

Przy temperaturze pomieszczenia w przedziale 5 °C i 12 °C urządzenie włączane jest automatycznie w odstępie 30 minut, aby odmarzać, pomiędzy 12 °C i 20 °C urządzenie zatrzymuje się co 45 minut.

Konserwacja

Proszę zawsze wyciągać wtyczkę sieciową, zanim wykonają Państwo prace sieciowe lub czyszczenie urządzenia.

Czyszczenie urządzenia

Proszę zastosować miękką ściereczkę, aby przetrzeć urządzenie. Proszę nie stosować płynnych chemikaliów, benzyny, rozpuszczalników, chemicznie działających ściereczek lub innych szkodliwych środków czyszczących. Mogą Państwa uszkodzić obudowę urządzenia.

Czyszczenie zmywalnego filtra powietrza

Ten osuszacz powietrza wyposażony jest w zmywalny filtr. Filtr czyści powietrze z większości zanieczyszczeń, jak np. kurz, dym, zapach zwierząt, zarodników pleśni i pyłków oraz dba dzięki temu o poprawę warunków mieszkaniowych. Zalecamy regularną kontrolę filtra (co najmniej 1 raz w miesiącu i po składowaniu urządzenia) i jeśli to konieczne przeprowadzenia czyszczenia:

• Prosze wyciągnąć uchwyt filtra
• Proszę zastosować odkurzacz albo przemyć ostrożnie filtr.

Jeśli filtr jest zabrudzony częściowo, proszę umyć go letnią wodą z niewielką ilością średnio ostrego środka czyszczącego. Proszę splukać filtr pod bieżącą zimną wodą. Proszę sprawdzić przed ponownym włożeniem filtra, czy jest on całkowicie suchy. Proszę nie wystawiać filtra na działanie światła słonecznego lub innych bezpośrednich źródeł ciepła. Może to prowadzić do tego, że filtr i jego rama rozciągnie się.

Składowanie

Jeśli nie użytkują Państwo urządzenia przez dłuższy czas i zamierzają je Państwo przechowywać, proszę przeprowadzić następujące czynności:

1. Proszę całkowicie wypróżnić zbiornik wodny.
2. Proszę zwinąć przewód sieciowy i włożyć go do zbiornika wodnego.
3. Proszę wyczyścić filtr powietrza.
4. Proszę przechowywać urządzenie w chłodnym, suchym miejscu.

10

Opróżnianie zbiornika wodnego

Jeśli zbiornik wodny jest pełny, urządzenie wyłącza się automatycznie i słychać sygnał dźwiękowy składający się z 15 sygnałów. Dioda LED [1] włącza się i sygnalizuje, że zbiornik wodny jest pełny. Zbiornik wodny musi być wówczas opróżniony w następujący sposób:

• Proszę nacisnąć dwiema rękami lekko na boki zbiornika wodnego i proszę go ostrożnie wyciągnąć.
• Proszę wylać wodę i ostrożnie ponownie włożyć zbiornik wodny. Dioda LED jest ponownie włączona.

Wskazówki:

1. Proszę nie wyjmować pływaka ze zbiornika wodnego. Czujnik mierzący poziom wypełnienia zbiornika wodnego nie może prawidłowo pracować bez pływaka. W tym przypadku woda może wypływać ze zbiornika wodnego.
2. Jeśli zbiornik wodny jest zabrudzony, proszę przemyć go zimną lub letnią wodą. Proszę nie stosować środków czyszczących lub szorujących, działających chemicznie ściereczek i benzyny, nafty, rozcieńczalnika lub innych rozpuszczalników, ponieważ rysują one zbiornik wodny lub uszkadzają i mogą w ten sposób prowadzić do wypływu wody.
3. Proszę unieruchomić zbiornik wodny przy ponownym włożeniu dwiemą rękami w prawidłowej pozycji. Jeśli zbiornik wodny nie jest prawidłowo umieszczony, aktywowany pozostaje czujnik z wyświetlieniem «ZBIORNIK PEŁNY», i osuszacz powietrza nie może być włączony.

13

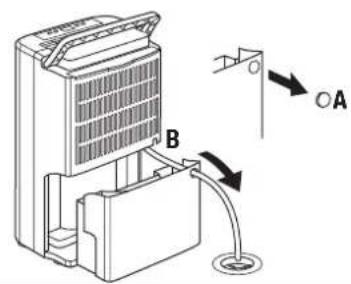

Aby użytkować osuszacz powietrza ze stałym odwadnia- niem, proszę wykonać następujące czynności (por. rysu- nek):

1. Proszę wyłączyć urządzenie i wyjąć wtyczkę sieciowa.
2. Proszę otworzyć otwór węża odwadniającego w zbiorniku wodnym (przez wyjęcie części A).
3. Proszę przełożyć wąż odwadniający (średnica zewnętrzna 14 mm, średnica wewnętrzna 10 mm) przez otwór i proszę włożyć wąż do przyłącza odwadniającego (część B).
4. Proszę włożyć końcówkę węża do odpływu wody. Proszę się upewnić, że wąż nie jest wygięty i prze-biega prosto.

Zbiornik wodny musi być założony także przy stałym odwadnianiu.

16

Przyłącze prądu	220 – 240 V / 50 Hz
Zużycie prądu	360 W
Wydajność osuszania (przy 30°C, 80% RH)	18 L/dziennie
Zbiornik wodny	2,7 l
Środek chłodzący	R134A
Ilość środka chłodzącego	160g
Wymiary (B x T x H)	310 x 230 x 535 mm
Masa	11,6 kg

Nie zapomnij

Zużyte urządzenia elektryczne nie mogą być usuwane z normalnymi odpadami domowymi. Proszę zawieźć ten produkt do lokalnego miejsca utylizacji, aby mógł on być prawidłowo utylizowany.

Problemy i ich rozwiązanie

Proszę nigdy nie próbować samodzielnie naprawiać urządzenia lub go demontować. Zanim skorzystają Państwo z pomocy osób trzecich, proszę sprawdzić następujące punkty:

Problem Możliwa przyczyna Rozwiązanie
Urządzenie nie pracuje Czy przewód sieciowy jest wyjęty? Proszę włożyć wtyczkę do gniazdka.
Czy miga lampka ostrzegająca, że zbiornik Proszę opróżnić zbiornik wodny wodny jest pełny? i ponownie go włożyć.
Czy temperatura pomieszczenia wynosi powyżej Aktywowało się zabezpieczenie i zapobieganie 35oC lub poniżej 5oC? możliwości włączenia urządzenia.
Osuszanie powietrza nie działa Czy filtr powietrza nie jest zatkany? Proszę wyczyścić filtr powietrza, jako opisano w punkcie «konserwacja»
Czy występuje przeszkoda we wlocie lub Proszę usunąć przeszkodę we wlocie lub wylocie powietrza? wylocie powietrza
Brak odprowadzania powietrza Czy filtr powietrza nie jest zatkany? Proszę wyczyścić filtr powietrza, jako opisano w punkcie «konserwacja»
Zbyt głośny hałas eksploatacyjny bezpieczne miejsce	Czy urządzenie stoi niepewnie albo chwieje się	Proszę przenieść urządzenie w stałe,
Czy filtr powietrza nie jest zatkany? Proszę wyczyścić filtr powietrza, jako opisano w punkcie «konserwacja»
