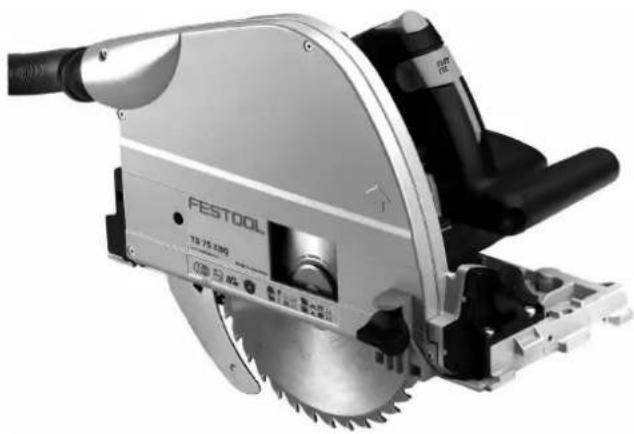

TS 75 EBQPlus - Piła FESTOOL - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia TS 75 EBQPlus FESTOOL w formacie PDF.
| Marka | Festool |
| Model | TS 75 EBQPlus |
| Typ produktu | Piła zanurzeniowa |
| Waga | 6,2 kg (bez przewodu sieciowego) |
| Moc | 1600 W |
| Prędkość obrotowa (bieg jałowy) | 1350 - 4400 obr/min |
| Głębokość cięcia przy 0° | 0 - 75 mm |
| Głębokość cięcia przy 45° | 0 - 56 mm |
| Pozycja pochylenia | 0 - 47° |
| Średnica tarczy | 210 mm |
| Otwór tarczy | 30 mm |
| Szerokość cięcia | 2,4 mm do 2,6 mm |
| Zasilanie | Sieć, 110-230 V, 50/60 Hz |
| Główne funkcje | Hamulec elektrodynamiczny, regulowana stała prędkość, płynny rozruch, ogranicznik prądu, bezpiecznik termiczny |
| Konserwacja i czyszczenie | Regularnie czyścić otwory wentylacyjne, odkurzać pył, używać suchego sprężonego powietrza do otworów |
| Bezpieczeństwo | Osłona ochronna, prowadnica tarczy, przycisk bezpieczeństwa zapobiegający przypadkowemu uruchomieniu, wyłącznik awaryjny |
| Części zamienne i naprawialność | Serwis posprzedażowy Festool, oryginalne części dostępne na www.festool.fr/services |
| Zgodność | CE, Klasa ochronności II |
| Poziom ciśnienia akustycznego | L_PA = 88 dB(A) |
| Poziom mocy akustycznej | L_WA = 99 dB(A) |
| Wartość emisji wibracji (drewno) | a_h = 3,5 m/s², K = 2 m/s² |
Często zadawane pytania - TS 75 EBQPlus FESTOOL
Pytania użytkowników dotyczące TS 75 EBQPlus FESTOOL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Piła w formacie PDF za darmo! Znajdź swoją instrukcję TS 75 EBQPlus - FESTOOL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TS 75 EBQPlus marki FESTOOL.
INSTRUKCJA OBSŁUGI TS 75 EBQPlus FESTOOL
pl Oryginalna instrukcja eksploatacji - Zagłębiarka 129
TS 75 EBQ
TS 75 EQ
pt CE-Declaração de conformidade: Declaramos, sob a nossa exclusiva responsabilidade, que este produto corresponde às normas ou aos documentos normativos citados a seguir:
ru Декларация соответствия EC: Мы заявляем с исключительной ответственностью, что данный продукт соответствует следующим нормам или нормативным документам:
CS ES prohlašeni o shodě: Prohlašujeme s veškerou odpovědnosti, že tento vyrobek je ve shodě s nasledujicimi normami nebo normativnimi dokumenty:
pl Deklaracja o zgodności z normami UE: Niniejszym oświadczamy na własną odpowiedzialność, że produkt ten spełnia następujące normy lub dokumenty normatywne:
2006/42/EG, 2014/30/EU, 2011/65/EU
EN 62841-1: 2015 + AC:2015
EN 62841-2-5:2014
EN 55014-1:2017,
EN 55014-2: 2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN 50581:2012
C€ Festool GmbH
Wertstr. 20, D-73240 Wendlingen GERMANY
2 Uwagi dotyczące bezpieczeństwa...... 129
3 Użycie zgodne z przeznaczeniem......133
4 Dane techniczne....133
5 Uruchamianie....133
6 Ustawienia....134
7 Praca z narzędziem elektrycznym......136
8 Konserwacja i utrzymanie w należytym sta- nie.... 137
9 Wyposażenie....137
10 Środowisko....138
1 Symbole
Ostrzeżenie przed ogólnym zagrożeniem
Ostrzeżenie przed porażeniem prądem
Przeczytać instrukcję obsługi i wska- zówki dotyczące bezpieczeństwa!
Należy stosować ochronę dróg odde- chowych!
Podczas wymiany narzędzi i przenoszenia szorstkich materiałów nosić rękawice ochronne!
Należy nosić ochronniki słuchu!
Należy nosić okulary ochronne!
Nie wyrzucać razem z odpadami domowymi.
Odtączanie przewodu zasilającego
Podłączanie przewodu zasilającego
Kierunek obrotów pilarki i tarczy piły
Wymiary tarczy pilarskiej a ... średnica
Elektrodynamiczny hamulec wybiegowy
Elektronika z regulowaną, stałą prędkością obrotową i kontrolą temperatury.
Klasa zabezpieczenia II
CE Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Współnoty Europejskiej.
Zalecenie, wskazówka
Instrukcja postępowania
Podane rysunki znajdują się w załączniku instrukcji obsługi.
2 Uwagi dotyczące bezpieczeństwa
2.1 Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi
OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała.
Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wykorzystania w przyszłości.
Używane w niniejszych wskazówkach dotyczących bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).
2.2 Specyficzne dla urządzeń wskazówki dotyczące bezpieczeństwa dla ręcznych pilarek tarczowych
Ciecie pilarką
- NIEBEZPIECZEŃSTWO! Ręce należy utrzymywać z dala od strefy cięcia i piły tarczowej. Drugą ręką należy trzymać za uchwyt dodatkowy lub obudowę silnika. Jeśli pilarka tarczowa trzymana jest obie- ma rękami nie obawy, że zostaną one zra- nione piłą tarczową.
- Nie wolno wkładać rąk pod element obrabiany. Pod ciętym elementem ostona nie chroni przed piłą tarczowa.
- Dopasować głębokość cięcia do grubości ciętego elementu. Tarcza nie może wystawać pod ciętym elementem więcej niż na wysokość zęba.
- Ciełtego elementu w żadnym wypadku nie wolno trzymać w rękach lub na kolanie. Cięty element należy bezpiecznie zamoco-
wać w stabilnym systemie mocowania.
Ważne jest dobre przymocowanie ciętego elementu, aby zminimalizować niebezpieczeństwo kontaktu z ciałem, zaciskami piły tarczowej lub utraty kontroli nad urządzeniem.
- W przypadku wykonywania prac, podczas których narzędzie robocze może natrafić na niewidoczne przewody zasilające lub własny przewód, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie uchwytu. Zetknięcie z przewodem znajdującym się pod napięciem powoduje, iż również metalowe części urządzenia elektrycznego przewodzą prąd, co prowadzi do porażenia prądem elektrycznym.
- Podczas wykonywania cięć podłużnych należy zawsze stosować prowadnicę lub prostą krawędź prowadzącą. Wpływa to na zwiększenie dokładności cięcia i zmniejsza możliwość zakleszczenia tarczy.
– Należy zawsze używać tarcz o odpowiedniej wielkości oraz z odpowiednim otwo- rem mocującym (np. o kształcie gwiaź- dzistym lub okrągłym). Piły tarczowe, które nie pasują do elementów mocujących pi- larki, charakteryzują się niedokładnością ruchu obrotowego (bicie) i prowadzą do utraty kontroli nad urządzeniem. - W żadnym wypadku nie wolno stosować uszkodzonych lub nieprawidłowych kotnierzy lub śrub mocujących piłę tarczową. Kołnierze i śruby mocujące piłę tarczową zostały specjalnie skonstruowane dla danej pilarki, w celu zapewnienia optymalnej mocy i bezpieczeństwa eksploatacji.
Odbicie - przyczyny i odpowiednie wskazówki dotyczące bezpieczeństwa
- Odbicie to nagła reakcja zahaczonej, zakleszczonej lub niewłaściwie ustawionej tarczy, który powoduje wysunięcie się piły z obrabianego przedmiotu i jej niekontrolowany ruch użytkownika;
- jeśli tarcza pilarska zahaczy lub zakleszczy się w rzazie, zostaje zablokowana, a moc silnika zwraca maszynę w kierunku użytkownik
– jeśli tarcza pilarska jest obrócona lub nie-prawidłowo ustawiona, zęby tylnej powierzchni mogą zahaczyć się w elemencie obrabianym, powodując wyrzucenie tarczy z nacięcia i gwałtowny ruch piły w kierunku operatora.
Odbicie jest skutkiem nieprawidłowego lub błędnego użycia pilarki. Można go uniknąć stosując odpowiednie, niżej opisane, środki ostrożności.
– Pilarkę należy trzymać mocno obiema rękami, ustawiając ramiona w pozycji umożliwiającej wychwycenie siły odbicia. Należy zawsze stać z boku tarczy pilarskiej, w żadnym wypadku nie ustawiać tarczy pilarskiej w jednej linii ze swoim ciałem.
Przy odbiciu pilarka może odskoczyć do tytu, jednakże użytkownik może opanować siłę odbicia, stosując odpowiednie środki ostrożności.
- Jeśli tarcza zakleszczy się lub w przypadku przerwania pracy, należy zwolnić przełącznik i przytrzymać narzędzie w materiale, aż tarcza całkowicie się zatrzyma. W żadnym wypadku nie wolno próbować wyciągnąć pilarki z elementu obrabianego ani ciągnąć jej do tytu, dopóki tarcza się porusza. W przeciwnym razie może dojść do odbicia. Ustalić i usunąć przyczynę zakleszczenia tarczy pilarskiej.
- W celu ponownego uruchomienia pilarki, która tkwi w elemencie obrabianym, należy wyśrodkować tarczę pilarską w rzazie i sprawdzić, czy zęby nie zahaczyły się w elemencie obrabianym. Ponowne uruchomienie pilarki z zakleszczoną tarczą może spowodować jej wypadnięcie z elementu obrabianego lub odbicie.
– Duże płyty należy podpierać w celu zmniejszenia zagrożenia odbiciem, spowodowanym zakleszczaniem tarczy. Duże płyty mogą wyginać się pod własnym ciężarem. Płyty należy podpierać po obu stro-nach, zarówno w pobliżu szczeliny cięcia, jak również przy krawędziach.
– Nie wolno stosować stępionych i uszkodzonych tarcz pilarskich. Tarcze pilarskie ze stępionymi lub nieprawidłowo ustawionymi zębami ze względu na zbyt wąską szczelinę cięcia powodują zwiększone tarcie, zakleszczenie tarczy i odbicie.
– Przed przystąpieniem do cięcia zabezpieczyć ustawienia głębokości i kąta cięcia. Jeśli ustawienia ulegną zmianie podczas cięcia, tarcza może się zakleszczyć i może dojść do odbicia.
– Szczególną ostrożność należy zachować podczas wykonywania cięć wgłębnych w istniejących ścianach lub innych strefach niewidocznych. Zagłębiając się w materiał
tarcza może zostać zablokowana przez ukryte obiekty, co powoduje odbicie.
Funkcje ostony
– Przed każdym użyciem należy sprawdzać, czy ostona zamyka się prawidłowo. Pilarki nie wolno używać, jeśli dolna ostona nie porusza się swobodnie i nie zamyka się bezzwłocznie. Nigdy nie blokować ani nie przywiązywać ostony na state; tarcza nie byłaby wówczas chroniona. Niezamierzone upadnięcie pilarki na podtogę może spowodować wygięcie ostony. Upewnić się, że ostona porusza się swobodnie i nie styka się z tarczą ani z innymi częściami przy wszystkich kątach cięcia i głębokościach.
- Sprawdzić stan i funkcjonowanie sprężyn ostony. Jeśli ostona i sprężyny nie pracują prawidłowo przed kolejnym użyciem, należy zlecić konserwację narzędzia. Uszkodzone elementy, lepkie pozostałości lub skupiska wiórów sprawiają, że ostona działa z opóźnieniem.
- W przypadku cięcia wgłębnego, które nie jest wykonywane pod kątem prostym, należy zabezpieczyć podstawę pilarki przed przesuwaniem. Przesunięcie boczne może prowadzić do zakleszczenia tarczy i wystąpienia odbicia.
- Nie odkładać pilarki na stół warsztatowy ani na podłogę, jeśli tarcza nie jest ostonięta. Nieosłonięta tarcza, która jeszcze się nie zatrzymała, porusza pilarkę w kierunku przeciwnym do kierunku cięcia i tnie wszystko co znajduje się na jej drodze. Należy zwracać uwagę na czas opóźnienia zatrzymania pilarki.
Funkcje klina rozdzielającego
– Używać tarczy dopasowanej do klina roz-dzielającego. Aby klin rozdzielający działał, tarcza musi być cieńska niż klin rozdzielający, a szerokość zębów musi być większa niż grubość klina rozdzielającego.
– Ustawić klin rozdzielający zgodnie z opisem podanym w niniejszej instrukcji obstugi. Nieodpowiednia odległość, położenie i orientacja mogą być powodem, dla którego klin rozdzielający nie zabezpiecza skutecznie przed odrzutem.
– Aby klin rozdzielający działał, musi znajdować się w rzazie. W przypadku krótkich cięć klin rozdzielający.
– Pilarki nie wolno używać, jeśli klin roz-dzielający jest wygięty. Nawet mate zaktó-cenie może opóźnić zamykanie ostony.
2.3 Instrukcje bezpieczeństwa dotyczące zamontowanej fabrycznie tarczy pilarskiej
Użytkowanie
- Nie wolno przekraczać podanej na narzędziu najwyższej prędkości obrotowej, względnie trzeba przestrzegać podanego zakresu prędkości obrotowej.
- Zamontowana fabrycznie tarcza pilarska jest przeznaczona do użytku wyłącznie z pilarkami tarczowymi.
- Podczas wypakowywania i pakowania narzędzia, jak również w czasie manipulowania narzędziem (np. przy montażu w maszynie) należy postępować z największą starannością. Niebezpieczeństwo zranienia bardzo ostrymi ostrzami!
- Podczas pracy z narzędziem, noszenie rękawic ochronnych poprawia chwyt narzędzia i dodatkowo zmniejsza ryzyko urazów.
- Tarcze pilarskie, których korpusy są pope-kane, muszą zostać wymienione. Ich naprawa jest niedozwolona.
- Nie wolno używać tarcz pilarskich o konstrukcji kompozytowej (lutowane zęby), w których grubość zębów jest mniejsza niż 1 mm.
- Narzędzia z widocznymi pęknięciami, z tę- pymi lub uszkodzonymi ostrzami nie mogą być stosowane.
Montaż i mocowanie
– Narzędzia muszą być tak mocowane, aby nie poluzowały się podczas użytkowania.
- Podczas montażu narzędzi należy upewnić się, że są zamocowanie na uchwycie narzędziowym lub powierzchni zaciskowej narzędzia i że ostrza nie stykają się z innymi elementami.
– Przedtużanie klucza lub dokręcanie po-
przez uderzanie młotkiem jest zabronione.
- Powierzchnie mocujące muszą być wolne od zanieczyszczeń, smaru, oleju i wody.
– Śruby mocujące i nakrętki muszą zostać dokręcone według instrukcji producenta.
- Do ustalania średnicy otworu tarczy pilar-
skich w zależności od średnicy wrzeciona
maszyny można używać jedynie pierścieni
zamontowanych na stałe, np.: wciskanych
lub przyklejonych. Użycie luźnych pierścieni jest niedozwolone.
Konserwacja i utrzymanie w należytym stanie
– Naprawy i szlifowanie mogą być wykonywa-
ne wyłącznie przez warsztaty obstugi klienta Festool lub przez profesjonalistów.
– Nie wolno zmieniać konstrukcji narzędzia.
- Narzędzia należy regularnie odżywiczać i czyścić (środki czyszczące o wartości pH od 4,5 do 8).
- Stępione ostrza można oszlifować do minimalnej grubości ostrza 1 mm.
- Transportować narzędzie wyłącznie w odpowiednim opakowaniu – niebezpieczeństwo zranienia!
2.4 Dodatkowe wskazówki dotyczące bezpieczeństwa
Należy stosować odpowiednie środki ochrony indywidualnej: ochronniki słuchu, okulary ochronne, maskę przeciwpytową w trakcie prac, podczas których powstaje duża ilość pyłu, rękawice ochronne podczas obróbki szorstkich materiałów i podczas przezbrajania narzędzia.
- W trakcie pracy mogą powstawać szkodliwe/ trujące pyty (np. w przypadku powłok zawierających ołów, niektórych rodzajów drewna lub metali). Stykanie się z tymi pytami lub ich wdychanie może stanowić niebezpieczeństwo dla operatora lub osób znajdujących się w pobliżu. Należy przestrzegać przepisów bezpieczeństwa obowiązujących w danym kraju.
- Dlażynony zdrowia należy nosić maskę przeciwpytową P2. W pomieszczeniach zamkniętych należy dbać o wystarczającą wentylację oraz podłączyć urządzenie odsysające.
– Sprawdzić, czy elementy obudowy nie wykazują żadnych uszkodzeń, takich jak rysy lub pęknięci. Uszkodzone części przed użyciem urządzenia należy oddać do naprawy.
– Użyć odpowiednich wykrywaczy, aby na- mierzyć ukryte przewody zasilające lub wezwać miejscowy zakład energetyczny. Kontakt narzędzia eksploatacyjnego z prze- wodem pod napięciem może spowodować pożar i zwarcie elektryczne. Uszkodzenie przewodu gazowego może spowodować wy-
buch. Wdzieranie się w przewód wodny powoduje szkody rzeczowe.
2.5 Obróbka aluminium
Ze względów bezpieczeństwa przy obrób- uminium należy stosować następujące ki zabezpieczające:
- Podtączyć urządzenie do odpowiedniego odkurzacza.
- Regularnie czyścić urządzenie ze złogów pytu w obudowie silnika.
- Zastosować brzeszczot do aluminium.
- Zamknąć okienko kontrolne/zabezpieczenie przed sypaniem wiórów.
Należy nosić okulary ochronne!
- Przy cięciu płyt należy stosować smarowanie naftą. Cienkościenne profile (do 3 mm) mogą być obrabiane bez smarowania.
2.6 Wartości emisji
Wartości obliczone zgodnie z EN 62841 wynoszą zazwyczaj:
Poziom ciśnienia akustyczne- L_PA=88 dB(A) go
Poziom mocy akustycznej L _WA=99 dB(A)
Tolerancja błędu K = 3 dB
OSTROŻNIE
Parametry emisji
Uszkodzenie stuchu
▶ Używać ochronników słuchu.
Wartość emisji wibracji a_h (suma wektorowa w trzech kierunkach) oraz tolerancja błędu K ustalone wg EN 62841:
Ciecie drewna a_h 3,5 m/s ^2
$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$
Ciecie metalu a_h 3,5 m/s ^2
$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$
Podane wartości emisji (wibracje, szmery)
- stuża do porównania narzędzi,
- nadają się do tymczasowej oceny obciążenia wibracjami i hałasem podczas użytkowania,
- odnoszą się do głównych zastosowań elektronarzędzia.
OSTROŻNIE
Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane-go elementu.
Rzeczywiste wartości należy określić dla całego cyklu pracy urządzenia.
W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środki bezpieczeństwa, w celu ochrony użytkownika.
3 Użycie zgodne z przeznaczeniem
Zagłębiarki akumulatorowe przeznaczone są do cięcia drewna, materiałów drewnopodobnych, materiałów pilśniowych wiązanych gipsem i cementem, jak również tworzyw sztucznych. Oferowane przez Festool specjalne tarcze pilarskie do aluminium umożliwiają stosowanie maszyny również do cięcia aluminium.
Nie wolno obrabiać materiałów zawierających azbest.
Nie używać krążków ściernych i diamentowych. Elektronarzędzie może być użytkowane wyłącznie przez profesjonalistów lub osoby przeszkolone.
Elektronarzędzia Festool mogą być montowane wyłącznie na stołach roboczych dopuszczonych do tego celu przez Festool. Zainstalowanie w innym lub samodzielnie wykonanym stole roboczym może spowodować, że elektronarzędzie stanie się niebezpieczne i może doprowadzić do ciężkich wypadków.
W przypadku eksploatacji niezgodnej z przeznaczeniem, odpowiedzialność pono- rkownik.
3.1 Tarcze pilarskie
Wykorzystywane mogą być wyłącznie tarcze pi- larskie o poniższej charakterystyce:
- Tarcze pilarskie zgodnie z EN 847-1
– Średnica tarczy pilarskiej 210 mm - Szerokość cięcia 2,4 mm do 2,6 mm
- Otwór mocujący 30 mm
- Grubość tarczy maks. 1,8 mm
- do prędkości obrotowych do 5000min ^-1
Tarcze pilarskie Festool spełniają wymogi normy EN 847-1.
Ciąć tylko materiały, do których zgodnie ze swoim przeznaczeniem przewidziana jest tarcza pilarska.
4 Dane techniczne
| Ręczna pilarka tarczowa TS 75 EBQ,TS 75 EQ | |
| Moc 1600 W | (wariant 110 V: 13 A) |
| Prędkość obrotowa (na biegu jatowym) | 1350 - 4400 min ^-1 |
| Nastawianie skosu 0 - 47° | |
| Głębokość cięcia przy ustawieniu 0° | 0 - 75 mm |
| Głębokość cięcia przy ustawieniu 45° | 0 - 56 mm |
| Wymiary tarczy pilar-skiej | 210 x 2,4 x 30 mm |
| Ciężar (bez kabla siecio-wego) | 6,2 kg |
5 Uruchamianie
OSTRZEŻENIE
Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku
▶ Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tabliczce identyfikacyjnej.
▶ W Ameryce Północnej wolno stosować wyłącznie urządzenia Festool o parametrach napięcia 120 V/ 60 Hz.
OSTROŻNIE
Wtyczka plug-it ulega rozgrzaniu, gdy zamek bagnetowy nie jest całkowicie zamknięty Niebezpieczeństwo spalenia
- Przed uruchomieniem elektronarzędzia sprawdzić, czy zamek bagnetowy na przewodzie zasilania jest całkowicie zamknięty i zablokowany.
Zawsze wyłączać urządzenie przed pod- tączeniem i odłączeniem przewodu zasi- go!
Podłączanie i odłączanie przewodu zasilającego - patrz ilustracja[2].
Przesunąć blokadę włączania [1-8] do góry i nacisnąć włącznik/wyłącznik[1-7]
(naciśnięcie= Wt. / zwolnienie = Wyt.).
Uruchomienie blokady włączania odblokowuje mechanizm zagłębiający. Agregat pilarski może teraz poruszać się w dół. Tarcza pilarska wysuwa się przy tym z ostony.
Podczas podnoszenia narzędzia agregat pilarski wraca do pozycji wyjściowej.
6 Ustawienia
OSTRZEŻENIE
Niebezpieczeństwo zranienia, porażenie prądem
- Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!
6.1 Elektronik [Uktad elektroniczny]
Narzędzie (TS 75 EBQ, TS 75 EQ) jest wyposażone w pełnookresowy układ elektroniczny o następującej charakterystyce:
Łagodny rozruch
Elektronicznie regulowany tagodny rozruch zapewnia uruchamianie narzędzia bez szarpnięć.
Stała prędkość obrotowa
Prędkość obrotowa silnika utrzymywana jest elektronicznie na stałym poziomie. Dzięki temu nawet przy obciążeniu osiągana jest stała prędkość szlifowania.
Regulacja prędkości obrotowej
Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [1-5] bezstopniowo w zakresie regulacji prędkości obrotowej (patrz dane techniczne). Pozwala to na optymalne dostosowanie prędkości cięcia do danej powierzchni.
Prędkość obrotowa w zależności od materiału
drewno lite (twarde, miękkie) 6
płyty wiórowe i pilśniowe 3 - 6
drewno równoległowarstwowe, płyty 6 stolarskie, płyty fornirowane i powleka- ne
laminat, materiały mineralne 4 - 6
płyty wiórowe i pilśniowe związane z 1 - 3 gipsem i cementem
płyty i profile aluminiowe do 15 mm 4 - 6
Prędkość obrotowa w zależności od materiału
tworzywa sztuczne, tworzywa sztuczne wzmacniane włóknem szklanym (GfK), papier i tkaniny
3 - 5
szkło akrylowe 4 - 5
Zabezpieczenie przed nadmiernym wzrostem temperatury
Jeśli temperatura silnika jest zbyt wysoka, do- pływ prądu i prędkość obrotowa zostają zmniejs- szone .Narzędzie pracuje z mniejszą mocą, co ma na celu umożliwiaienie szybkiego chłodzenia poprzez wentylację silnika. Po schłodzeniu elektronarzędzie uruchomi się samoczynnie.
Ogranicznik prądu
Przy maksymalnym przeciążeniu ogranicznik prądu zapobiega poborowi prądu większego niż dopuszczalny. Może doprowadzić to do zmniejszenia prędkości obrotowej silnika. Po zmniejszeniu obciążenia silnik natychmiast zwiększa swoją prędkość obrotową.
Hamulec
TS 75 EBQ posiada hamulec elektroniczny. Po wyłączeniu tarcza zostaje elektronicznie zatrzymana w ciągu ok. 2 sekund.
6.2 Głębokość cięcia
Głębokość cięcia można ustawiać w zakresie od 0 do 75 mm:
▶ Nacisnąć ogranicznik głębokości cięcia [3-3] i przesunąć na wybraną głębokość cięcia (podane na skali [3-1] wartości dotyczą cięć pod kątem 0°, bez szyny prowadzącej),
Zwolnić ogranicznik głębokości cięcia (ogranicznik głębokości cięcia wzebia się krokami co 1 mm).
Agregat tnący można teraz docisnąć do ustawionej głębokości cięcia.
W otwór [3-2] ogranicznika głębokości cięcia można wkręcić trzpień gwintowany (M4x8 do M4x12). Przekręcanie trzpienia gwintowanego umożliwia jeszcze dokładnie ustawianie głębokości cięcia (± 0,1 mm).
6.3 Ustawianie kąta cięcia
Agregat pilarski można odchylić o 0° do 47°:
▶ Odkręcić pokrętta [3-4, 3-6].
- Odchylić agregat pilarski do wybranego kąta cięcia [3-5].
▶ Dokręcić pokrętła.
① Obydwie pozycje (0° oraz 45°) ustawione są fabrycznie. Obracając oba wkręty [3-7] w kierunku przeciwnym do ruchu wskazówek zegara, położenie krańcowe 45° można zwiększyć do maksymalnie 47°.
6.4 Wybór tarczy pilarskiej
Tarcze pilarskie Festool są oznaczone kolorowym okręgiem. Kolor okręgu oznacza materiał, do którego przeznaczona jest tarcza pilarska.
Przestrzegać wymogów technicznych dotyczących tarczy pilarskiej (patrz rozdział 3.1).
| Kolor Materiał Symbol | |
| żółty drewno | |
| czerwony laminat, materiały mineralne | |
| zielony płyty wiórowe i pilśniowe związane z gipsem i cementem | |
| niebieski aluminium, tworzy-wo sztuczne |
6.5 Wymiana tarczy pilarskiej
OSTRZEŻENIE
Niebezpieczeństwo zranienia, porażenie prądem
- Przed przystąpieniem do wykonywania jakichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasilającego!
OSTROŻNIE
Niebezpieczeństwo zranienia związane z go- racymi i ostrymi narzędziami
▶ Nie stosować stępionych ani uszkodzonych narzędzi.
- Przy obstudze narzędzie stosować rękawice ochronne.
Wyjąć tarczę pilarską
- Przed wymianą tarczy pilarskiej odchylić maszyną w położenie 0° i ustawić maksymalną głębokość cięcia.
- Przestawić dźwignię [4-2] do oporu.
- Przesunąć blokadę włącznika [4-1] do góry i nacisnąć agregat pilarski w dół, aż do za-trzaśnięcia.
▶ Otworzyć śrubę [4-4] kluczem do śrub z łtem walcowym [4-3].
▶ Zdjąć tarczę pilarską.
Zakładanie tarczy pilarskiej
OSTRZEŻENIE! Sprawdzić śruby i kołnierz pod kątem zabrudzenia i stosować wyłącznie czyste i nieuszkodzone części!
▶ Założyć nową tarczę pilarską.
OSTRZEŻENIE! Kierunek obrotów tarczy pilarskiej [4-9] i pilarki [4-7] musi być taki sam! W przypadku nieprzestrzegania tego wymogu może dojść do poważnych obrażeń.
▶ Nałożyć kołnierz [4-10] w taki sposób, aby zaczepy weszły w wyżtobienie w kołnierzu wewnętrznym.
▶ Dokręcić śrube [4-4].
▶ Przełożyć dźwignię [4-2].
6.6 Ustawić klin rozdzielnik
▶ Przełożyć dźwignię [4-2] do oporu,
- Przesunąć blokadę włączania [4-1] do góry i docisnąć agregat tnący w dół, do wzębienia zapadki,
▶ Odkręcić śrubę [4-6] za pomocą klucza inbusowego [4-3],
▶ Ustawić klin rozdzielnik zgodnie z ilustracja [4],
▶ Dokrecić śrube [4-6],
▶ Przełożyć z powrotem dźwignię [4-2].
6.7 Odsysanie
OSTRZEŻENIE
Zagrożenie zdrowia spowodowane pytami
▶ Nigdy nie pracować bez odsysania pytu.
- Przestrzegać przepisów obowiązujących w danym kraju.
Odkurzacz mobilny Festool
Do krócca ssącego [6-1] można podłączyć odkurzacz mobilny Festool o średnicy węża odsysającego 27/32 mm lub 36 mm (36 mm to rozmiar zalecany ze względu na niebezpieczeństwo zatkania).
Złączkę weża ssącego ∅ 27 należy wetknąć z złączkę kątową. Złączkę weża ssącego ∅ 36 należy wetknąć z złączkę kątową.
OSTROŻNIE! Przy użyciu antystatycznego wąż ssącego może dojść do naładowania statycznego. Użytkownik może zostać porażony prądem elektrycznym, a elektronika elektronarzędzia może zostać uszkodzona.
6.8 Montaż zabezpieczenia przeciwodpryskowego
Zabezpieczenie przeciwodpryskowe (wyposażenie) istotnie polepsza jakość krawędzi na górze odciętego elementu w przypadku cięć 0°.
- Założyć zabezpieczenie przeciwodpryskowe [5-1] na ostone,
▶ Umieścić narzędzie na elemencie obrabianym lub szynie prowadzącej,
▶ nacisnąć zabezpieczenie przeciwodpryskowe do dotu, aż oprze się na elemencie obrabianym i dokręcić za pomocą pokrętła [5-2] - naciąć zabezpieczenie przeciwodpryskowe (narzędzie ustawione na maksymalną głębokość cięcia i poziom prędkości obrotowej.
7 Praca z narzędziem elektrycznym
Podczas pracy należy przestrzegać wszystkich opisanych na początku wskazówek bezpieczeństwa oraz następujących zasad:
Przed rozpoczęciem pracy
- Przed każdym użyciem sprawdzić, czy jednostka napędowa z tarczą pilarską prawidłowo i całkowicie odchyla się do wnętrza obudowy ochronnej do pozycji wyjściowej u góry. Nie należy używać pilarki, jeżeli górna pozycja końcowa nie zostaje osiągnięta. Nigdy nie blokować ani nie mocować odchylanej jednostki napędowej na konkretnej głębokości cięcia. Tarcza pilarska nie była-by wtedy chroniona.
- Przed każdym zastosowaniem skontrolować działanie elementu zagłębiającego i używać maszyny tylko wtedy, gdy działa ona prawidłowo.
– Sprawdzić odpowiednie ułożenie tarczy pi- larskiej.
– Przed przystąpieniem do pracy należy upewnić się, czy pokrętło [3-4, 3-6] jest dokręcone.
– Upewnić się, że wąż ssący i przewód zasilający nie zahaczyty się na catej długości cięcia na obrabianym elemencie, na podpórce elementu roboczego ani na podłodze.
- Zamocować element obrabiany w taki sposób, aby nie mógł poruszyć się w czasie obróbki.
- Potożyć obrabiany element tak, aby nie był naprężony i równo.
Podczas pracy
- Podczas pracy trzymać elektronarzędzie zawsze obiema rękami za uchwyty [1-1, 1-6]. Jest to niezbędny warunek precyzyjnej pracy i wykonywania cięć wgłębnych. Narzędzie zagłębiać w elemencie obrabianym powoli i równomiernie.
– Elektronarzędzie należy przesuwać w kierunku obrabianego elementu wyłącznie po włączeniu. - Zawsze przesuwać pilarkę do przodu [1-2], nigdy nie ciągnąć jej do tyłu do siebie.
- Poprzez dostosowanie prędkości posuwu unikać przegrzania ostrza tarczy pilarskiej, a podczas cięcia tworzyw sztucznych stopienia tworzywa. Im twardszy jest cięty materiał, tym mniejsza powinna być prędkość posuwu.
– Nie używać narzędzia, jeśli jego układ elektroniczny jest uszkodzony, gdyż może to prowadzić do powstania zbyt wysokiej prędkości obrotowej. Usterkę elektroniki można rozpoznać po braku tagodnego rozruchu lub braku możliwości regulacji prędkości obrotowej i powstawaniu dymu lub zapachu spalenizny.
7.1 Cięcie na „ryse”
Wskaźnik cięcia [6-3] wskazuje przebieg cięcia przy cięciach pod kątem 0° i 45° (bez szyny prowadzącej).
7.2 Cięcie odcinkowe
Nasadzić maszynę przednią częścią stołu pilar- skiego na obrabiany element, włączyć maszynę, docisnąć do ustawionej głębokości cięcia i prze- sunąć do przodu w kierunku cięcia.
7.3 Wykonywanie wycięć (zanurzanie narzędzia w materiale)
W celu uniknięcia odbić przy zanurzaniu narzędzia w materiale należy przestrzegać następujących zaleceń:
- Maszynę należy zawsze przykładać tylną krawędzią stołu pilarskiego do statej prowadnicy. W przypadku wykonywania pracy z zastosowaniem szyny prowadzącej należy przytożyć maszynę do blokady obić [7-1], która zaciśnięta jest na szynie prowadzącej (patrz ilustracja [7]; w przypadku, gdy blo-
kada obić nie jest używana można przechowywać ją przy płycie prowadnicowej [7-2] maszyny).
- Maszynę trzeba zawsze trzymać pewnie obiema rękami i bardzo powoli zanurzać w materiał.
Sposób postępowania
Nasadzić maszynę na obrabiany element i przytożyć do prowadnicy (blokada obić), włączyć maszynę, powoli dociskać na ustawioną głębokość cięcia i przesuwać do przodu w kierunku cięcia.
Przy maksymalnej gűćbokoúci ciścia i zastosowaniu szyny prowadzrzej znaczniki [6-2] wskazujr przedni i tylny punkt ciścia piły tarczowej (∅ 210 mm).
8 Konserwacja i utrzymanie w należytym stanie
OSTRZEŻENIE
Niebezpieczeństwo zranienia, porażenia prądem
▶ Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego!
Wszelkie prace konserwacyjne i naprawcze, które wymagają otwarcia obudowy, mogą być wykonywane wyłącznie przez autoryzowany warsztat serwisowy.
Serwis i naprawa wyłącznie u producenta i w certyfikowanych warsztatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis
Stosować wyłącznie oryginalne części zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis
Przestrzegać następujących wskazówek:
[1-8] Uszkodzone elementy ochronne i części, np. uszkodzona dźwignia wymiany narzędzi, muszą być profesjonalnie naprawione lub wymienione w autoryzowanym warsztacie, o ile w instrukcji obsługi nie podano inaczej.
- Sprawdzić stan i prawidłowe działanie sprężyny powrotnej, która utrzymuje całą jednostkę napędową w górnym, zabezpieczonym położeniu końcowym.
Dla zapewnienia cyrkulacji powietrza, otwo-ry wlotowe powietrza chłodzącego w obudowie muszą być zawsze odstonięte i czyste.
▶ Aby usunąć odpryski i wióry z elektronarzędzia, należy odessać je ze wszystkich otworów. Nigdy nie otwierać pokrywy ochronnej [4-7].
W przypadku pracy z płytami pilśniowymi wiązanymi gipsem i cementem należy dokładnie czyścić urządzenie. Oczyscić otwory wentylacyjne elektronarzędzia i przełącznik suchym, sprężonym powietrzem bez oleju. W przeciwnym razie w obudowie elektronarzędzia i na przełączniku mogą osadzać się pyły gipsowe, które następnie utwardzą się w połączeniu z wilgocią z powietrza. Może to prowadzić do uszkodzenia mechanizmu przełączającego
9 Wyposażenie
Numery katalogowe akcesoriów i narzędzi można znaleźć w katalogu Festool lub na stronie www.festool.com.
9.1 Prowadnica równoległa, element rozszerzający stół
Prowadnicę równoległą można stosować przy szerokościach przycinania do 180 mm. Prowadnicę równoległą można również stosować jako element rozszerzający stół.
9.2 System prowadzący
Szyna prowadząca umożliwia wykonywanie pre-cyzyjnych, czystych cięć i chroni równocześnie powierzchnię ciętego elementu przed uszkodzeniem.
W potączeniu z szerokim zakresem wyposażenia system prowadzący umożliwia wykonywanie dokładnych cięć pod kątem, cięć ukośnych i pasowań. Możliwość mocowania za pomocą ścisków śrubowych [6-4] zapewnia niezawodne mocowanie i bezpieczną pracę.
▶ Ustawić luz prowadnicy stołu pilarskiego na szynie prowadzącej za pomocą obu szczęk nastawczych [1-3].
Przed pierwszym użyciem szyny prowadzącej naciąć zabezpieczenie przeciwodpryskowe [1-4]:
▶ Ustawić prędkość obrotową maszyny na poziom 6.
▶ Ustawić urządzenie wraz z całą płytą prowadzącą przy tylnym końcu szyny prowadzącej.
▶ Włączyć urządzenie.
Polski
- Docisnąć urządzenie powoli do ustawionej maks. głębokości cięcia i przyciąć zabezpieczenie przeciwodpryskowe na catej długości, bez zatrzymywania.
Krawędź zabezpieczenia przeciwodpryskowego odpowiada teraz dokładnie krawędzi cięcia.
W celu nacięcia zabezpieczenia przeciwod-pryskowego umieścić szynę prowadzącą na fragmencie drewna.
9.3 Stół wielofunkcyjny
Stół wielofunkcyjny MFT/3 umożliwia łatwe mocowanie elementów obrabianych, a w potączeniu z systemem prowadzącym bezpieczne i dokładne obrabianie elementów dużych i matych. Różnorakie zastosowania tego stołu umożliwiają efektywną i energonomicznie wygodną pracę.
9.4 Brzeszczoty, wyposażenie dodatkowe
Dla zapewnienia szybkiego i gładkiego cięcia różnych materiałów, firma Festool oferuje do wszystkich zastosowań tarcze pilarskie specjalnie dopasowane do danego urządzenia Festool.
10 Środowisko
Nie wyrzucać urządzenia razem z odpadami domowymi! Urządzenia, wyposażenie i opakowania przekazywać do recy-
klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych.
Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa krajowego, zużyte elektronarzędzia podlegają segregacji i recyklingowi w sposób przyjazny środowisku.
Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach
