INSTRUKCJA OBSŁUGI Flexa BHS 4200 BOSCH

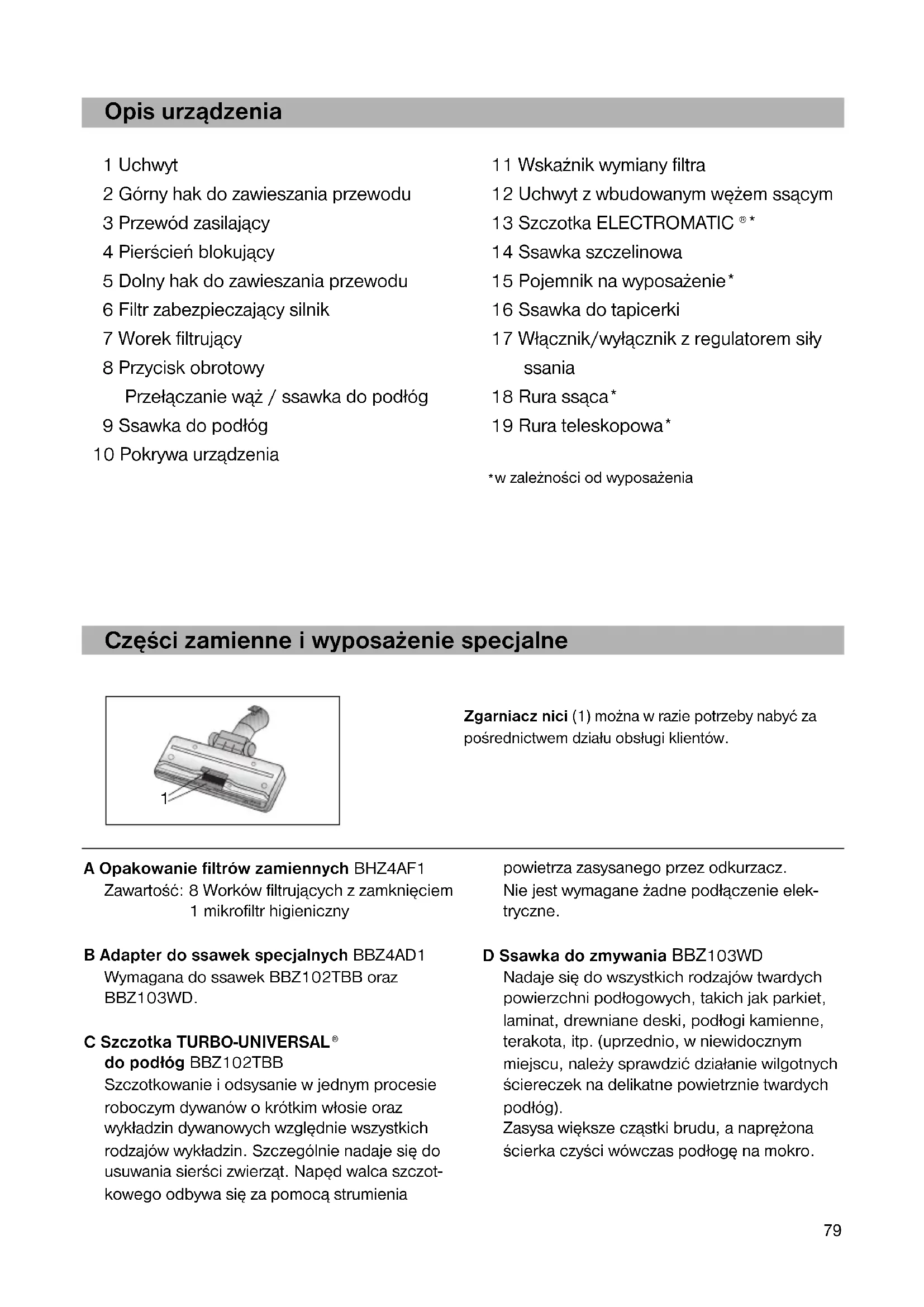

Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 7879 Opis urządzenia Części zamienne i wyposażenie specjalne 1 Uchwyt 2 Górny hak do zawieszania przewodu 3 Przewód zasilający 4 Pierścień blokujący 5 Dolny hak do zawieszania przewodu 6 Filtr zabezpieczający silnik 7 Worek filtrujący 8 Przycisk obrotowy Przełączanie wąż / ssawka do podłóg 9 Ssawka do podłóg 10 Pokrywa urządzenia 11 Wskaźnik wymiany filtra 12 Uchwyt z wbudowanym wężem ssącym 13 Szczotka ELECTROMATIC
14 Ssawka szczelinowa 15 Pojemnik na wyposażenie* 16 Ssawka do tapicerki 17 Włącznik/wyłącznik z regulatorem siły ssania 18 Rura ssąca* 19 Rura teleskopowa*
w zależności od wyposażenia A Opakowanie filtrów zamiennych BHZ4AF1 Zawartość: 8 Worków filtrujących z zamknięciem 1 mikrofiltr higieniczny B Adapter do ssawek specjalnych BBZ4AD1 Wymagana do ssawek BBZ102TBB oraz BBZ103WD. C Szczotka TURBO-UNIVERSAL
do podłóg BBZ102TBB Szczotkowanie i odsysanie w jednym procesie roboczym dywanów o krótkim włosie oraz wykładzin dywanowych względnie wszystkich rodzajów wykładzin. Szczególnie nadaje się do usuwania sierści zwierząt. Napęd walca szczot- kowego odbywa się za pomocą strumienia Zgarniacz nici (1) można w razie potrzeby nabyć za pośrednictwem działu obsługi klientów. powietrza zasysanego przez odkurzacz. Nie jest wymagane żadne podłączenie elek- tryczne. D Ssawka do zmywania BBZ103WD Nadaje się do wszystkich rodzajów twardych powierzchni podłogowych, takich jak parkiet, laminat, drewniane deski, podłogi kamienne, terakota, itp. (uprzednio, w niewidocznym miejscu, należy sprawdzić działanie wilgotnych ściereczek na delikatne powietrznie twardych podłóg). Zasysa większe cząstki brudu, a naprężona ścierka czyści wówczas podłogę na mokro.
Instrukcję użytkowania należy zachować. Przy przekazywaniu odkurzacza osobom trzecim należy również przekazać instrukcję użytkowania. Użytkowanie zgodne z przeznaczeniem Opisywany odkurzacz przeznaczony jest do użytku wyłącznie w gospodarstwie domowym i nie nadaje się do celów przemysłowych. Odkurzacz należy użytkować wyłącznie zgodnie z danymi zawartymi w niniejszej instrukcji użytkowania. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi. Z tego względu należy koniecznie przestrzegać następujących zaleceń! Odkurzacz może być eksploatowany wyłącznie z:
oryginalnym workiem filtrującym
oryginalnymi częściami zamiennymi, osprzętem lub wyposażeniem specjalnym Odkurzacz nie nadaje się do:
odkurzania ludzi lub zwierząt
zasysania: – mikroorganizmów – szkodliwych dla zdrowia, ostrokrawędziowych, gorących lub żarzących się substancji – wilgotnych lub płynnych substancji – łatwopalnych lub wybuchowych materiałów i gazów. Zalecenia odnośnie bezpieczeństwa Opisywany odkurzacz spełnia uznane zasady techniki oraz odnośne przepisy bezpieczeństwa. Potwierdzamy zgodność z następującymi wytycznymi europejskimi: 89/336/EWG (zmieniona przez RL 91/263/EWG, 92/31/EWG oraz 93/68/EWG). 73/23/EWG (zmieniona przez RL 93/68/EWG).
Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z tabliczką identyfikacyjną.
W żadnym wypadku nie wolno odkurzać bez worka filtrującego. => Może to spowodować uszkodzenie urządzenia!
Używanie odkurzacza przez dzieci dozwolone jest wyłącznie pod nadzorem osób dorosłych.
Należy unikać odsysania dyszą i rurą w pobliżu głowy. => Zachodzi niebezpieczeństwo zranienia!
Przewodu zasilającego nie wolno używać do noszenia / transportowania odkurzacza.
W przypadku wielogodzinnej pracy ciągłej należy całkowicie rozwinąć przewód zasilający.
W celu odłączenia urządzenia od sieci zasilającej nie wolno ciągnąć za przewód, lecz za wtyczkę .
Przewodu zasilającego nie wolno ciągnąć po ostrych krawędziach ani zaciskać.
Przed przystąpieniem do wykonywania jakichkolwiek prac przy odkurzaczu lub przy wyposażeniu należy wyciągnąć wtyczkę zasilającą.
Uszkodzonego odkurzacza nie wolno uruchamiać. W przypadku obecności zakłócenia należy wyciągnąć wtyczkę z gniazda sieciowego. Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 8081
Naprawy i wymiana części zamiennych w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis.
Odkurzacz należy chronić przed oddziaływaniem czynników atmosferycznych, wilgocią i źródłami ciepła.
W przypadku braku odkurzania, odkurzacz należy wyłączać.
Wysłużone urządzenia należy bezzwłocznie doprowadzać do stanu nieprzydatności, a następnie przekazywać je do usunięcia zgodnego z przepisami.
Ze względów bezpieczeństwa odkurzacz wyposażony jest w zabezpieczenie przed przegrzaniem. W przypadku wystąpienia zablokowania i nadmiernego nagrzania urządzenia następuje jego automatyczne wyłączenie. Wyciągnąć wtyczkę i sprawdzić, czy ssawka i rura ssąca nie są zatkane, względnie czy nie trzeba wymienić filtra. Po usunięciu zakłócenia należy pozostawić urządzenie do ostygnięcia przez co najmniej 1 godzinę. Potem urządzenie nadaje się ponownie do użytku. Zalecenia odnośnie usuwania
Opakowanie Opakowanie chroni odkurzacz przed uszkodzeniem w czasie transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i z tego względu nadaje się ono do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy odprowadzać do punktów gromadzenia w ramach systemu odzysku surowców wtórnych Grüner Punkt (zielony punkt).
Stare urządzenia Stare urządzenia zawierają bardzo dużo cennych materiałów. Z tego względu wysłużone urządzenie należy oddawać dostawcy względnie do centrum odzysku surowców wtórnych do ponownego wykorzystania. Informacje na temat obecnie obowiązujących sposobów usuwania można uzyskać u dostawcy lub w zarządzie gminy.
Należy przestrzegać następujących zaleceń Podłączać urządzenie wyłącznie do gniazdka wtykowego, Jeżeli bezpiecznik zadziała przy włączeniu urządzenia, może to być spowodowane tym, że równocześnie inne urządzenia elektryczne o większej mocy przyłączeniowej podłączone są do tego samego obwodu prądowego. Innenteil 206 761 A 16.08.2006 12:22 Uhr Seite 8182
Proszę rozłożyć strony z ilustracjami! Uruchomienie Wariant A* Zatrzasnąć uchwyt w rurę ssącą / teleskopową. W celu usunięcia uchwytu nacisnąć przycisk zatrzaskowy i wyciągnąć uchwyt z rurę ssącą / teleskopową. Przekręcić pierścień blokujący przy odkurzaczu na pozycję i wsunąć rurę ssącą / teleskopową w otwór. Zabezpieczyć rurę ssącą / teleskopową poprzez przekręcenie pierścienia na pozycję . W celu usunięcia rurę ssącą / teleskopową ustawić pierścień z powrotem w pozycji i wyciągnąć rurę ssącą / teleskopową. Złączyć ssawkę do podłóg i odkurzacz. Wariant B* Przekręcić pierścień blokujący przy odkurzaczu na pozycję i wsunąć uchwyt w otwór. Zabezpieczyć uchwyt poprzez przekręcenie pierścienia na pozycję . W celu usunięcia uchwytu ustawić pierścień z powrotem w pozycji i wyciągnąć uchwyt. Nasadzić rurę ssącą / teleskopową na urządzenie. Złączyć ssawkę do podłóg i rurę ssącą / teleskopową. Szczotka ELECTROMATIC
Jeśli urządzenie wyposażone jest w szczotkę ELECTROMATIC
zalecenia odnośnie jej stosowania i konserwacji zawarte są w dołączonej instrukcji użytkowania. Rysunek Poprzez naciśnięcie tulei przesuwnej w kierunku wskazywanym przez strzałkę odblokować rurę teleskopową i ustawić na odpowiednią długość. Rysunek Odblokować dolny uchwyt przewodowy poprzez przekręcenie, zdjąć przewód z górnego uchwytu. Wsunąć wtyczkę zasilającą w gniazdo wtykowe. Rysunek Włączyć/wyłączyć włącznik odkurzacza. Rysunek Ustawianie siły ssącej poprzez przekręcanie regulatora obrotowego. Odkurzanie Rysunek Ustawianie ssawki do podłóg: Dywany i wykładziny dywanowe => gładkie podłogi => Odkurzanie z wężem ssącym Rysunek a) Wyłączyć urządzenie. b) Odblokować pokrętło poprzez naciśnięcie w kierunku wskazywanym przez strzałkę i ustawić na pozycję węża ssącego. c) Wyciągnąć króciec węża z uchwytu w kierunku wskazywanym przez strzałkę.
Rysunek Nasadzić element wyposażenia dodatkowego na wąż ssący lub rurę ssącą / teleskopową, w zależności od wyboru. a) Ssawka szczelinowa Do odkurzania szczelin i narożników. b) Ssawka do tapicerki Do odkurzania mebli tapicerskich, zasłon itp. Rysunek a) Wyłączyć urządzenie. b) Wsunąć króciec węża z powrotem do uchwytu. c) Odblokować pokrętło poprzez naciśnięcie w kierunku wskazywanym przez strzałkę i przekręcić z powrotem na pozycję ssawki do podłóg. Po pracy Rysunek Wyciągnąć wtyczkę przewodu zasilającego. Nawinąć przewód na haki do zawieszania przewodu z tyłu urządzenia. Rysunek a) Urządzenie można przechowywać poprzez zawieszenie na uchwycie. b) Urządzenie można transportować za uchwyt. Wymiana filtra Wymiana worka filtrującego Jeśli przy ssawce uniesionej z nad podłogi wskaźnik wymiany filtra jest całkowicie wypełniony, trzeba wymienić worek filtrujący.
Rysunek Otworzyć pokrywę w kierunku wskazywanym przez strzałkę, unieść z urządzenia i odłożyć na bok. Rysunek Zamknąć worek filtrujący poprzez pociągnięcie za nakładkę zamykającą, wyciągnąć i włożyć nowy worek filtrujący.
Uwaga: Pokrywa zamyka się wyłącznie przy włożonym worku filtrującym. Po zassaniu drobnych cząstek pyłu (jak np. gips, cement, itp.) należy oczyścić lub wymienić mikrofiltr. Jeśli po wymianie filtra wskaźnik wymiany filtra jest nadal wypełniony może oznaczać to, że przycisk obrotowy jest zablokowany! Rysunek a) Odblokować przycisk obrotowy poprzez naciśnięcie w kierunku wskazywanym przez strzałkę i przekręcić na pozycję ze strzałką. Wyjąć przycisk obrotowy i wytrzepać b) Ponownie włożyć przycisk obrotowy i naciskając przekręcić na wybraną pozycję ssącą. Wymiana mikrofiltra higienicznego* Kiedy wymieniać: Przy każdym nowym opakowaniu papierowych filtrów wymiennych. Rysunek
Otworzyć pokrywę (patrz rysunek 11).
Wyciągnąć i otworzyć uchwyt filtra.
Usunąć zużyty i włożyć nowy mikrofiltr higieniczny.
Wsunąć uchwyt filtra w urządzenie i zamknąć pokrywę
Wymiana filtra Hepa Jeżeli urządzenie wyposażone jest w filtr Hepa, trzeba wymieniać go raz do roku. Rysunek
Otworzyć pokrywę (patrz rysunek 11).
Wyjąć stary filtr HEPA z urządzenia.
Włożyć nowy filtr Hepa i zamknąć pokrywę. Konserwacja
Przed każdym czyszczeniem odkurzacza trzeba go wyłączyć i wyciągnąć wtyczkę z gniazda zasilającego.
Odkurzacz i elementy wyposażenia z tworzywa sztucznego mogą być czyszczone dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.
Nie wolno stosować żadnych środków szorujących, do czyszczenia szkła lub uniwersalnych środków czyszczących. W żadnym wypadku odkurzacza nie wolno zanurzać w wodzie.
Komorę pyłową można w razie potrzeby oczyścić za pomocą drugiego odkurzacza lub po prostu suchą ścierką / pędzlem. Zastrzega się wprowadzanie zmian technicznych.
