INSTRUKCJA OBSŁUGI ARC 4139 IX WHIRLPOOL

Instrukcje użytkowania

POLSKI Instrukcje użytkowania Strona 944

SAFEGUARDING THE ENVIRONMENT W10243903_GB:Layout 1 25-03-2009 15:14 Pagina 5111 Zanim zwrócą się Państwo do serwisu:1. Proszę sprawdzić, czy nie można samodzielnierozwiązać problemu (patrz rozdział “Instrukcjawyszukiwania usterek/Serwis”).2. Uruchomić ponownie urządzenie, aby upewnićsię, czy usterka nie ustąpiła. Jeśli wynik jestnegatywny, wyłączyć ponownie urządzenie ipowtórzyć sprawdzian po godzinie.3. Jeżeli rezultat jest w dalszym ciągu negatywny,należy skontaktować się z autoryzowanymzakładem serwisowym.Należy podać:• rodzaj usterki.• model.• numer serwisowy (numer po słowie SERVICE natabliczce znamionowej znajdującej się powewnętrznej stronie urządzenia)• dokładny adres.• numer telefonu wraz z numerem kierunkowym.Uwaga:Kierunek otwierania drzwi można zmieniać. Jeśliczynność ta zostanie wykonana w zakładzieserwisowym, nie jest ona wykonywana w ramachgwarancji. SERWIS TECHNICZNY

T From 16 to 43 From 61 to 110110

Urządzenie nadmiernie hałasuje:

• Czy urządzenie nie styka się z meblami lub innymi przedmiotami?

• Czy rurki w tylnej części nie stykają się lub drgają?

Jeżeli drzwi urządzenia były otwarte przez dłuższy czas lub gdy włożono większą ilość żywności, silnik będzie

pracował dłużej, aby schłodzić wnętrze urządzenia.

Czas pracy silnika zależy od wielu czynników: od tego, ile razy otwierano drzwi urządzenia, od ilości

przechowywanej żywności, temperatury otoczenia oraz ustawienia termostatu.

Jeżeli po sprawdzeniu powyższego urządzenie nadal działa niepoprawnie, należy skontaktować się z

autoryzowanym serwisem, wyjaśnić problem i podać model oraz numer serwisowy urządzenia (podane na

tabliczce znamionowej).

Jeśli temperatura w chłodziarce jest zbyt wysoka

• Czy urządzenie nie stoi zbyt blisko źródła ciepła?

• Czy elementy sterowania zostały poprawnie wyregulowane?

• Czy nie włożono dużej ilości artykułów spożywczych do chłodziarki lub zamrażarki?

• Sprawdzić, czy drzwi nie są zbyt często otwierane.

• Sprawdzić, czy drzwi domykają się prawidłowo.

• Upewnić się, czy otwory wentylacyjne w komorze nie zostały zablokowane, ponieważ uniemożliwia to

cyrkulację zimnego powietrza.

Jeśli zbiera się wilgoć

• Sprawdzić, czy żywność jest właściwie opakowana. Przed włożeniem do chłodziarki należy wytrzeć

pojemniki z artykułami spożywczymi do sucha.

• Sprawdzić, czy drzwi nie są zbyt często otwierane. Po otwarciu drzwi wilgoć, która znajduje się w powietrzu

na zewnątrz, przedostaje się do chłodziarki. Im częściej otwiera się drzwi, tym szybciej zbiera się wilgoć, w

szczególności jeśli pomieszczenie samo jest bardzo wilgotne.

• Gdy pomieszczenie jest bardzo wilgotne, to normalne, że woda gromadzi się wewnątrz chłodziarki.

• Formowanie się kropli wody na tylnej ściance po automatycznym cyklu odszraniania jest zjawiskiem

Jeśli drzwi nie zamykają się lub nie otwierają poprawnie

• Sprawdzić, czy opakowania żywności nie blokują drzwi.

• Upewnić się, czy półki drzwiowe, półki i szuflady komory ustawione są poprawnie.

• Sprawdzić, czy uszczelki drzwiowe nie są brudne lub lepkie.

• Upewnić się, czy urządzenie jest wypoziomowane.

Przed przystąpieniem do wymiany żarówek należy zawsze odłączyć urządzenie od zasilania.

Jeżeli oświetlenie wewnętrzne nie działa:

• Odłączyć urządzenie od zasilania.

W zależności od modelu.

• Zdjąć klosz z lampki (w zależności od modelu)

• Odkręcić lub wyjąć żarówkę.

• Sprawdzić żarówkę i, jeśli to konieczne, wymienić na nową.

• Niektóre modele wyposażone są w specjalną żarówkę, której w razie wymiany nie należy odkręcać.

Pociągnąć do środka urządzenia. Ten typ żarówki dostępny jest jedynie w naszych autoryzowanych

zakładach serwisowych. Wymienić na żarówkę o maksymalnej mocy 15 W.

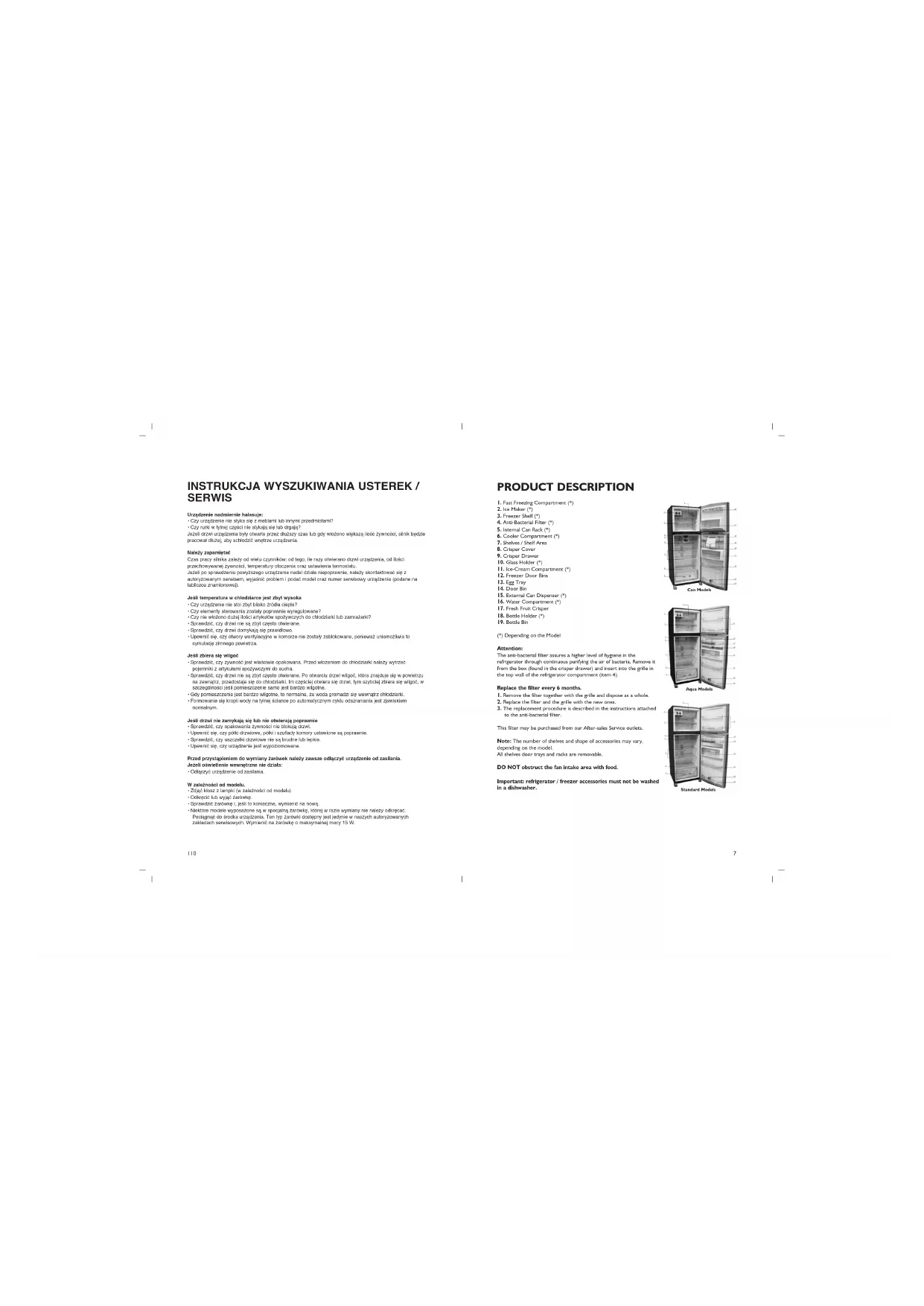

INSTRUKCJA WYSZUKIWANIA USTEREK /

Niektóre dźwięki należy traktować jako normalne odgłosy pracy chłodziarki.

Zanim zwrócą się Państwo do serwisu....

Problemy często wynikają z banalnych przyczyn, które mogą być samodzielnie rozwiązane przez użytkownika

bez żadnych narzędzi.

Urządzenie nie działa

• Czy przewód zasilający nie jest uszkodzony?

• Czy sprawdzono bezpieczniki w mieszkaniu?

Na dnie komory chłodziarki zbiera się woda:

• Czy spust skroplin nie jest zatkany?

Jeśli w wanience na sprężarce jest woda:

• Jest to normalne zjawisko przy gorącej i wilgotnej pogodzie. Wanienka może być wypełniona wodą nawet

do połowy objętości. Upewnić się, czy urządzenie zostało tak wypoziomowane, aby z wanienki nie

Krawędzie obudowy chłodziarki mające kontakt z uszczelkami drzwi są ciepłe w dotyku:

• Jest to normalne zjawisko wówczas, gdy w trakcie pracy kompresora na zewnątrz panuje wysoka

Nie działa oświetlenie:

• Czy sprawdzono bezpieczniki w mieszkaniu?

• Czy wtyczka przewodu została włożona do gniazdka o właściwym napięciu?

• Czy żarówka się nie przepaliła?

W przypadku przepalonych żarówek:

• Wyjąć wtyczkę urządzenia z gniazdka.

• Patrz rozdział "Instrukcja wyszukiwania usterek/Serwis".

Jeśli silnik pracuje zbyt szybko:

• Czy na skraplaczu nie zebrał się kurz i pył?

• Czy drzwi są prawidłowo zamknięte?

• Czy uszczelki drzwiowe szczelnie przylegają?

• W gorące dni lub w ciepłym pomieszczeniu silnik naturalnie pracuje dłużej.

INSTRUKCJA WYSZUKIWANIA USTEREK /

Fast Cooling (6 hours)108

Przed przystąpieniem do jakiejkolwiek czynności konserwacji lub czyszczenia zawsze należy wyjąć wtyczkę

urządzenia z gniazdka lub odłączyć je od zasilania z sieci elektrycznej.

Wnętrze komory chłodziarki oraz zamrażarki należy okresowo czyścić wilgotną gąbką zamoczoną w ciepłej

wodzie z dodatkiem neutralnych detergentów stosownych do mycia wnętrza chłodziarek. Opłukać i osuszyć.

Nie stosować detergentów ściernych. Nigdy nie czyścić chłodziarki przy pomocy płynów łatwopalnych.

Wydzielane przez nie opary mogą być przyczyną pożaru lub wybuchu.

• Czyścić wilgotną ściereczką.

Nie stosować past, myjek ściernych, wywabiaczy plam (np. acetonu, trójchloroetylenu) ani octu.

Wytrzeć miękką ściereczką.

• Rozmrażanie obu komór, zarówno chłodziarki jak i zamrażarki, jest w pełni automatyczne (system no-frost).

• Nie stosować czyszczących urządzeń parowych.

• Wskazane jest regularne czyszczenie skraplacza (kratki wentylacyjne znajdują się w tylnej części

urządzenia) za pomocą odkurzacza lub szczotki.

• Utrzymywać uszczelki w czystości.

KONSERWACJA I CZYSZCZENIE Krótkie wakacje

Nie ma potrzeby wyłączania urządzenia od zasilania, jeżeli nieobecność w domu będzie krótsza niż trzy

tygodnie. Należy spożyć artykuły łatwo psujące się, a pozostałe zamrozić. Zastosować funkcję "Wakacje" (w

zależności od modelu).

Jeżeli okres nieobecności przekracza trzy tygodnie, należy wyjąć wszystkie produkty. Wyjąć wtyczkę z

gniazdka, umyć chłodziarkę, opłukać i wytrzeć.

Do górnych części drzwi należy przymocować kliny plastikowe lub drewniane, aby drzwi pozostały uchylone i

aby powietrze mogło przepływać wewnątrz obu komór. Zapobiegnie to powstawaniu pleśni oraz

nieprzyjemnych zapachów.

• Wyjąć wszystkie ruchome części, owinąć je dobrze i zamocować przy pomocy taśmy samoprzylepnej tak,

aby się nie przemieszczały lub nie zgubiły.

• Zamknąć i zamocować przy pomocy taśmy samoprzylepnej obydwoje drzwi i przymocować przewód

zasilający do urządzenia.

Przerwy w dopływie energii elektrycznej

W przypadku przerwy w dopływie prądu należy zadzwonić do zakładu energetycznego i dowiedzieć się, jak

długo będzie trwała przerwa w dostawie energii elektrycznej.

1. W razie awarii zasilania trwającej maksymalnie 24 godziny nie otwierać żadnych drzwi urządzenia.

Pozwoli to na utrzymanie niskiej temperatury jak najdłużej.

2. Jeżeli przerwa w dopływie energii elektrycznej potrwa dłużej niż 24 godziny, należy wyjąć wszystkie

zamrożone artykuły i umieścić je w przenośnym zamrażalniku zamykanym na klucz. Jeśli nie dysponujecie

Państwo takim zamrażalnikiem ani wkładami ze sztucznym lodem, należy spożyć artykuły, które mogą się

3. Należy pamiętać, że całkowicie wypełniona komora zamrażarki dłużej utrzymuje niską temperaturę niż

komora wypełniona tylko częściowo.

4. Opróżnić pojemnik na kostki lodu.

Ponadto, zamrażarka całkowicie mięsem dłużej utrzymuje niską temperaturę niż wypełniona potrawami

Jeżeli na żywności wciąż widoczne są kryształki lodu, można ją ponownie zamrozić, lecz jej smak oraz

aromat może ulec zmianie. Jeśli żywność wygląda na zepsutą, należy ją wyrzucić.

PRZECHOWYWANIE ORAZ ROZMRAŻANIE

ŻYWNOŚCI TABELA PRZECHOWYWANIA ŻYWNOŚCI Czas przechowywania produktów zależy od ich jakości, typu opakowania (nieprzepuszczające wilgoci i pary) i

temperatury przechowywania (temperatura idealna wynosi -18°C).

ARTYKUŁY I DOPUSZCZALNY CZAS ICH PRZECHOWYWANIA NABIAŁ

PIECZYWO I WYPIEKI OwoceSoki owocowe skoncentrowane 12 miesięcyOwoce (ogólnie) od 8 do 12 miesięcyOwoce cytrusowe i soki ze świeżych owocówod 4 do 6 miesięcyWarzywaMrożone przemysłowo 8 miesięcyMrożone w domu od 8 do 12 miesięcyMięsoKiełbasa 4 tygodnie lub krócejHamburgery 1 miesiącWołowina, cielęcina, jagnięcina od 2 do 3 miesięcyPieczeńWołowina od 6 do 12 miesięcyJagnięcina i cielęcina od 6 do 12 miesięcyWieprzowina od 4 do 8 miesięcyKiełbasa świeża od 1 do 2 miesięcyBefsztyki i kotletyWołowina od 8 do 12 miesięcyJagnięcina, cielęcina, wieprzowina od 2 do 4 miesięcy Ryby Dorsz, flądra, sola 6 miesięcyŁosoś od 2 do 3 miesięcyMakrela, okoń od 2 do 3 miesięcyRyba w panierce (kupiona) 3 miesiąceMięczaki, ostrygi od 3 do 4 miesięcyRyby gotowane, kraby od 3 do 4 miesięcyKrewetki surowe 12 miesięcy Drób Kurczak lub indyk (w całości lub w kawałkach)12 miesięcyKaczka i gęś 6 miesięcyPodroby od 2 do 3 miesięcyDrób w sosie 6 miesięcyMięso w plastrach (bez sosu) 1 miesiącMięso duszoneMięso, drób i ryby od 2 do 3 miesięcyMasło od 6 do 9 miesięcyMargaryna 12 miesięcy Sery Camembert, mozzarella, sery dosmarowania3 miesiąceSery kremowe nie zamrażaćBrie, Ementaler, ser szwajcarski itd.(zamrażanie może mieć wpływ nakonsystencję sera)od 6 do 8 miesięcyLody, soki owocowe, mleko 12 miesięcy Jaja (do żółtek lub całych ubitych jaj dodać cukier lub sól)W całości (ubite), białko, żółtko 12 miesięcyChleb pieczony i bułki 3 miesiąceChleb surowy 1 miesiącRogalik typu croissant 3 miesiąceCiasta (bez lukru) od 2 do 4 miesięcyCiasta (z lukrem) i ciastka od 6 do 12 miesięcyCiasto maślane z owocami 12 miesięcyMasa na ciasteczka 3 miesiąceMasa na ciasta od 4 do 6 miesięcy

W10243903_GB:Layout 1 25-03-2009 15:15 Pagina 10106

POSTĘPOWANIE W PRZYPADKU ZAMRAŻANIA ŚWIEŻEJ ŻYWNOŚCI Produkty spożywcze należy szczelnie zapakować, tak aby nie miała do nich dostępu woda, wilgoć lub

skropliny; zahamuje to przechodzenie zapachów z jednej części chłodziarki do drugiej, a tym samym zapewni

lepsze warunki przechowywania mrożonej żywności. Zaleca się użycie plastikowych pojemników ze

szczelnymi pokrywkami, aluminiowych pojemników, folii aluminiowej, folii spożywczej oraz wodoodpornych

• Mrożonki należy kupować w końcowej fazie zakupów, a do ich przenoszenia trzeba używać toreb

• Niezwłocznie po powrocie do domu należy je włożyć do zamrażarki.

• Unikać albo zredukować do minimum wahania temperatury.

• Przestrzegać daty przydatności do spożycia podanej na opakowaniu.

• Należy zawsze postępować według instrukcji przechowywania mrożonek umieszczonej na opakowaniu.

SZCZELNE OPAKOWYWANIE Przed szczelnym zamknięciem opakowania należy wypuścić znajdujące się w nim powietrze.

Wewnątrz przeźroczystych opakowań umieścić etykietę: w przypadku opakowań matowych stosować etykiety

samoprzylepne, które należy naklejać na zewnętrznej stronie opakowania.

Zamknąć torebkę na zamek.

ROZMRAŻANIE Oto kilka przydatnych rad.

Surowe warzywa: włożyć bezpośrednio do gorącej wody, bez wcześniejszego rozmrażania, i gotować jak

Mięso (duże kawałki): rozmrozić w komorze chłodziarki, nie zdejmując opakowania. Przed przystąpieniem do

gotowania pozostawić w temperaturze pokojowej przez około dwie godziny.

Mięso (małe kawałki): rozmrozić w temperaturze pokojowej lub od razu ugotować.

Ryby: rozmrozić w komorze chłodziarki bez zdejmowania opakowania lub od razu przystąpić do obróbki, nie

dopuszczając do całkowitego rozmrożenia.

W przypadku przerwy w dopływie energii elektrycznej komora zamrażarki jest w stanie utrzymać prawidłową

temperaturę przechowywania przez około 12 godzin. W tym okresie radzimy nie otwierać drzwi zamrażarki.

Nie zamrażać ponownie produktów częściowo rozmrożonych.

Produkty gotowane: należy odgrzewać w piekarniku, nie wyjmując ich z aluminiowych opakowań.

Owoce: rozmrozić w komorze chłodziarki.

UWAGA: nie wkładać do zamrażarki ciepłych produktów, lecz pozostawić je przez 30 minut w temperaturze

pokojowej do ostygnięcia, po czym opakować i zamrozić. Pozostawienie produktów przed zamrożeniem do

ostygnięcia pozwoli na zaoszczędzenie energii elektrycznej i przedłuży żywotność urządzenia.

PRZECHOWYWANIE ORAZ ROZMRAŻANIE

CONTROL PANEL DESCRIPTION

(Models ARC4139 / WTS4135 / ARC4179)Po uruchomieniu urządzenia należy odczekać około 3 godziny, zanim zostanie osiągnięta temperatura wewnętrzna,

odpowiednia do przechowywania zamrożonych produktów.

Komora zamrażarki umożliwia przechowywanie mrożonek oraz zamrażanie produktów świeżych lub gotowanych.

Ponadto, można w niej wytwarzać kostki lodu.

Maksymalna ilość świeżej żywności, jaka może zostać zamrożona w ciągu 24 godzin przy temperaturze otoczenia

+25°C, podana jest na tabliczce znamionowej.

W celu prawidłowego przeprowadzenia czynności mrożenia radzimy nacisnąć na przycisk menu i wybrać funkcję

szybkiego zamrażania , co pozwoli uzyskać wstępne mrożenie.

Po 24 godzinach umieścić żywność przeznaczoną do zamrożenia w komorze zamrażarki.

Aby wyregulować temperaturę, postępować zgodnie z instrukcjami w rozdziałach “Opis panelu sterowania” oraz

“Instrukcja wyboru funkcji”. Komora zamrażarki wyposażona została w wysuwaną szufladę, która ułatwia wkładanie

przeznaczonej do mrożenia żywności.

KOSTKI LODU Urządzenie zostało wyposażone w kostkarkę do lodu, która umożliwia ich szybkie i praktyczne przygotowywanie.

• Przed wypełnieniem pojemników wodą należy upewnić się, że nie ma w nich lodu.

• Kostkarka do lodu oraz pojemnik mogą zostać wyjęte, a na ich miejscu można przechowywać żywność.

• W razie przerwy w dopływie prądu komora zamrażarki jest w stanie utrzymać prawidłową temperaturę

przechowywania żywności przez około 13 - 14 godzin.

• Nie otwierać drzwi komory zamrażarki podczas awarii zasilania.

KOMORA SZYBKIEGO ZAMRAŻANIA Komora ta ułatwia dostęp do artykułów spożywczych i pozwala na optymalizację i lepszą

organizację wewnętrznej przestrzeni zamrażarki.

W modelach z funkcjami Party na panelu sterowania (napój, piwo, szampan, białe wino) w

komorze tej zaleca się przechowywanie napojów, które mają być schłodzone.

UCHWYT NA KIELISZKI (w zależności od modelu)

Uchwyt jest na 6 kieliszków. Maksymalna wysokość kieliszków to 18 cm. Aby zawiesić kieliszek, wsunąć jego

podstawę na uchwyt. Aby zdjąć kieliszek, pchnąć górny zamek do góry i wyjąć zgodnie z rysunkiem:

SZUFLADA NA LODY (w zależności od modelu)

Szuflada jest przeznaczona do przechowywania lodów w najlepszej temperaturze do

konsumpcji, dzięki czemu zachowują one swoją kremową konsystencję i smak. W szufladzie

można przechowywać 2 pudełka lodów o pojemności dwóch litrów.

Czyszczenie zbiornika wody

Wyjąć półkę drzwiową powyżej zbiornika. Wyjąć zbiornik. Zwolnić cztery blokady. Obrócić i pociągnąć

pokrywę zaworu zgodnie z rysunkiem, aby ją wyjąć. Do czyszczenia użyć miękkiej gąbki/ściereczki oraz

neutralnego detergentu/mydła. Przemyć wodą i wytrzeć wszystkie części miękką ściereczką.

Zamontować wszystkie części. Upewnić się, że górna pokrywa jest zablokowana.

DYSTRYBUTOR DO PUSZEK (MODELE CAN)

Chłodziarka posiada półkę o pojemności 8 puszek.

Wkładać puszki od góry.

Aby wyjąć puszkę, należy pchnąć podstawę do góry zgodnie z rysunkiem:

W gorące dni oraz dni o wysokiej wilgotności na powierzchni dystrybutora puszek mogą pojawić się krople

wody. Są one zupełnie nieszkodliwe dla chłodziarki. Należy je wytrzeć czystą ściereczką.

WYPOSAŻENIE WNĘTRZA KOMORY CHŁODZIARKI KOMORA KONTROLI ŚWIEŻOŚCI (w zależności od modelu)

Jest to wysuwana szuflada, w której panuje niższa temperatura niż w pozostałej części chłodziarki, dzięki

czemu można dłużej zachować świeżość codziennych artykułów spożywczych. Pozwala ona również na

szybsze schłodzenie napojów. Jest to doskonałe miejsce na przechowywanie nabiału, wędlin, kiełbasy i

mięsa. Jeśli zaistnieje potrzeba wyjęcia i wyczyszczenia szuflady, należy ją wysunąć aż do oporu. Nacisnąć

na zaciski, jak to pokazano na rysunku, pociągnąć półkę i wyjąć ją.

• Nie wyjmować przechylanej przedniej pokrywy szuflady.

WYSUWANE SZKLANE PÓŁKI (w zależności od modelu)

Urządzenie zostało wyposażone w wysuwane szklane półki ułatwiające dostęp do produktów znajdujących się

w głębi lub w dolnej części urządzenia.

• Półki zostały wykonane z bardzo odpornego szkła hartowanego.

• Krawędzie półek zapobiegają przeciekaniu rozlanych płynów do innych komór.

Zmiana położenia półek:

W chłodziarce można zmieniać położenie półek w zależności od potrzeb.

• Aby wyjąć półkę, należy ją wysunąć do przodu aż do oporu.

• Nacisnąć zaciski do dołu tak jak na rysunku, a następnie wysunąć półkę do siebie, aż zostanie zwolniona.

Zaciski można naciskać oddzielnie.

• Następnie ustawić na nich półkę.

DYSTRYBUTOR WODY (MODELE AQUA)

W chłodziarce jest zbiornik wody o pojemności 3 litrów. Należy używać jedynie wody pitnej. Każdy inny rodzaj

wody może uszkodzić zbiornik.

Aby dolać wody, odkręcić korek u góry.

Szklanką lekko pchnąć końcówkę dystrybutora.

Ze względów bezpieczeństwa za końcówką znajduje się blokada. Aby ją włączyć, wcisnąć blokadę.

Sterowanie elektroniczne

Urządzenie zostało wyposażone w unikalny system elektronicznego sterowania. Dzięki temu systemowi praca

urządzenia jest na bieżąco monitorowana.

• W przypadku awarii, system sterowania uruchamia alarm dźwiękowy.

• System ten kontroluje również zamknięcie drzwi. Jeśli drzwi są otwarte, należy je zamknąć. Wtedy ustanie

• System kontroluje również wewnętrzną temperaturą urządzenia. Sygnał dźwiękowy włącza się również,

jeśli wzrasta temperatura wewnętrzna. Nie wkładać do urządzenia gorących potraw.

• Aby wyłączyć sygnał dźwiękowy, nacisnąć przycisk "RESET".

• System sterowania elektronicznego posiada również funkcję samokontroli. Alarm dźwiękowy natychmiast

poinformuje o wszelkich nieprawidłowościach w pracy urządzenia. Dzięki temu można skontaktować się z

autoryzowanym zakładem serwisowym w celu rozwiązania problemu.

• Gdy włączony jest alarm dźwiękowy, urządzenie nie powinno być używane przez dłuższy czas.

Należy zwrócić się jak najprędzej do Serwisu Technicznego.

OPIS PANELU STEROWANIA

(Modele ARC4139 / WTS4135 / ARC4179)

KOMORA CHŁODZIARKI Przechowywanie żywności w komorze chłodziarki

Produkty spożywcze należy wkładać tak, jak to pokazano

Aby jak najlepiej zachować witaminy, zapach, strukturę

oraz świeżość wszystkich produktów aż do momentu ich

wyjęcia, sugerujemy, aby wszystkie produkty żywnościowe

były opakowane w folię aluminiową, folię spożywczą lub

były przechowywane w specjalnych pojemnikach do

zamrażania z pokrywką. Zapobiegnie to również

przenikaniu się zapachów.

• Przestrzeń pomiędzy półkami a tylną ścianą nie może być zasłonięta, gdyż uniemożliwia to swobodny

• Produkty spożywcze nie powinny dotykać tylnej ścianki komory chłodziarki.

• Nie wkładać do chłodziarki gorących potraw.

• Napoje powinny być przechowywane w zamkniętych pojemnikach.

• Przechowywanie warzyw o dużej zawartości wody spowoduje kondensację pary wodnej w szufladzie na

warzywa i owoce: nie ma to wpływu na prawidłowe działanie urządzenia.

• Odszranianie komory chłodziarki następuje całkowicie automatycznie.

• Chłodziarka funkcjonuje prawidłowo w temperaturze otoczenia pomiędzy +16 °C a +43 °C.

• Liczba półek oraz rodzaj akcesoriów zależą od modelu.

• Wszystkie półki oraz półki drzwiowe można wyjąć.

• Akcesoriów chłodziarki/zamrażarki nie można myć w zmywarce.

FREEZER COMPARTMENT101

PANEL STEROWANIA ZAMRAŻARKI Przycisk wyłączenia alarmu

Szybkie zamrażanie (Fast Freezing): Funkcja ta powinna zostać włączona przed przystąpieniem do

zamrażania świeżych produktów.

Aby włączyć tę funkcję, należy wcisnąć przycisk "Fast Freezing" .

- Na panelu włączają się jednocześnie wszystkie 3 zielone lampki kontrolne.

Funkcja wyłączy się samoczynnie po 3 godzinach. Aby wcześniej wyłączyć tę funkcję, należy:

- Ponownie nacisnąć przycisk "Fast Freezing" . Lampki kontrolne wskaźnika wyboru temperatury

powrócą do poprzednio ustawionej temperatury, lub

- Nacisnąć przycisk wyboru temperatury w komorze zamrażarki.

Ustawienie temperatury: Można wybrać jeden z trzech poziomów temperatury w zamrażarce

(minimalny, średni, maksymalny). W tym celu należy nacisnąć przycisk wyboru temperatury

Alarm "Awaria zasilania": W razie przerwy w dostawie prądu urządzenie automatycznie monitoruje

zmiany temperatury w komorze zamrażarki. Po przywróceniu zasilania alarm "Awarii zasilania" włączy się,

jeśli temperatura wzrosła powyżej dopuszczalnego poziomu.

Jest to sygnalizowane przez:

• Miganie żółtej lampki kontrolnej.

• Włączenie sygnału dźwiękowego.

Gdy uruchomił się alarm "Awaria zasilania", zaleca się wykonanie następujących czynności:

- Jeśli żywność w zamrażarce nie jest zamrożona, lecz wciąż chłodna, należy ją szybko przenieść do komory

chłodziarki i spożyć w ciągu 24 godzin.

- Jeżeli produkty spożywcze w zamrażarce są zamrożone, oznacza to, że uległy one ponownemu

zamrożeniu po uprzednim rozmrożeniu w okresie przerwy w dopływie prądu.

Nie zaleca się spożywania powtórnie zamrożonych produktów spożywczych, ponieważ straciły one swoje

wartości odżywcze i mogą być niebezpieczne dla zdrowia.

Alarm "Awaria zasilania" nie gwarantuje jakości żywności ani bezpieczeństwa w razie jej konsumpcji. Jest

on jedynie informacją, że należy ocenić jakość żywności w komorach zamrażarki i chłodziarki.

Aby wyłączyć alarm, nacisnąć przycisk "RESET" i przytrzymać przez ok. 3 sekundy, do momentu wyłączenia

się lampki kontrolnej wskaźnika. Temperatura powróci do wartości normalnego cyklu pracy i wyłączy się

Alarm "Filtra antybakteryjnego", sygnalizowany przez ciągłe świecenie żółtej lampki kontrolnej, informuje o

konieczności wymiany filtra. Po wymianie filtra, nacisnąć przycisk "RESET" i przytrzymać przez ok. 5 sekund

do momentu wyłączenia się lampki kontrolnej wskaźnika.

OPIS PANELU STEROWANIA

Funkcja ta jest zalecana w razie intensywnego korzystania z komory chłodziarki, aby zapewnić stabilną

temperaturę pomimo częstego otwierania drzwi lub włożenia dużej ilości artykułów spożywczych do komory

Podczas jej działania świeci się lampka kontrolna symbolu szybkiego chłodzenia, a na wyświetlaczu trwa

odliczanie czasu. Po upływie czasu działania funkcji automatycznie gaśnie lampka kontrolna symbolu.

Aby wybrać żądaną funkcję, naciskać przycisk "Menu" dopóki jej symbol nie zacznie migać.

Następnie nacisnąć przycisk "OK/Anuluj", aby włączyć. Na wyświetlaczu będzie się świecić lampka kontrolna

symbolu i będzie trwało odliczanie czasu. Aby skasować tę funkcję, ponownie nacisnąć przycisk "OK/Anuluj".

Funkcja wyłącza się również wtedy, gdy włączona jest inna funkcja.

Funkcja ta pozwala na wydłużenie fabrycznie ustawionego czasu trwania funkcji zamrażarki i chłodziarki.

Każde naciśnięcie przycisku "Dodatkowy czas" wydłuża czas o 10 minut.

OPIS PANELU STEROWANIA

TERMOSTAT CHŁODZIARKI Aby dokonać regulacji temperatury w komorze chłodziarki, należy ustawić pokrętło termostatu na żądanej

• Aby temperatura komory chłodziarki osiągnęła wartość roboczą normalnego cyklu chłodniczego, należy

odczekać około 2 godzin od momentu włączenia.

Temperatura Sposób użycia

• Przechowywanie niewielkich ilości artykułów spożywczych

• Rzadko otwierane drzwiczki

Średnia • Normalne użycie

• Przechowywanie dużych ilości artykułów spożywczych

• Częste otwieranie drzwiczek

W10243903_PL:Layout 1 27-03-2009 14:29 Pagina 100

W10243903_GB:Layout 1 25-03-2009 15:15 Pagina 1799

Funkcja blokady panelu sterowania

(Zabezpieczenie przed uruchomieniem przez dzieci)

Funkcja zapobiega przypadkowej zmianie ustawień. Aby zablokować panel sterowania, nacisnąć przycisk

"Menu" i przytrzymać przez 3 sekundy, dopóki na wyświetlaczu nie pojawi się symbol . Aby wyłączyć tę

funkcję, należy wykonać te same czynności, dopóki nie zgaśnie symbol .

Alarm "Otwarte Drzwi"

Podczas otwierania drzwi na panelu sterowania włącza się symbol . Jeśli drzwi będą otwarte przez ponad

2 minuty, włączy się alarm. Aby wyłączyć alarm, nacisnąć przycisk "OK" lub zamknąć drzwi.

Symbol włącza się jedynie podczas czynności serwisowych wykonywanych przez serwis.

Urządzenie posiada elektroniczne funkcje, które opracowano w celu sprostania różnym codziennym

Funkcje Party (napój, piwo, szampan, białe wino):

Funkcje te zostały opracowane w celu schładzania napojów w komorze szybkiego zamrażania.

Gdy ta funkcja jest włączona, świeci się lampka kontrolna symbolu drinka, a na wyświetlaczu trwa odliczanie

czasu. Po upływie czasu trwania funkcji symbol drinka miga na wyświetlaczu i rozlega się sygnał alarmowy.

Wyjąć napoje z urządzenia i nacisnąć przycisk "OK/Anuluj", aby wyłączyć alarm.

Zalecane ilości napojów dla każdej funkcji:

Napój - 1 butelka PET 2 litry lub 12 puszek

Piwo - 3 butelki 600 ml lub 12 puszek

Szampan - 1 butelka 750 ml

Wino - 1 butelka 750 ml

Końcowa temperatura napojów może się różnić w zależności od temperatury początkowej, temperatury

otoczenia oraz częstotliwości otwierania drzwi podczas działania funkcji.

Włożenie większej ilości produktów niż zalecane oznacza, że nie można zagwarantować wyników końcowych.

Zadaniem tej funkcji jest przyspieszenie procesu tworzenia się lodu z wody na tackach do lodu.

Podczas jej działania świeci się lampka kontrolna symbolu lodu, a na wyświetlaczu trwa odliczanie czasu.

Po upływie czasu działania funkcji automatycznie gaśnie lampka kontrolna symbolu lodu.

Funkcja ta jest zalecana do przyspieszenia zamrażania świeżej żywności w zamrażarce, głównie w komorze

szybkiego zamrażania.

Podczas jej działania świeci się lampka kontrolna symbolu mięsa i ryb, a na wyświetlaczu trwa odliczanie

czasu. Po upływie czasu działania funkcji automatycznie gaśnie lampka kontrolna symbolu.

Funkcja ta przyspiesza chłodzenie zarówno w komorze zamrażarki jak i chłodziarki, aby wspomóc proces

odzyskiwania właściwej temperatury przez przechowywaną żywność.

Podczas jej działania świeci się lampka kontrolna symbolu zakupów, a na wyświetlaczu trwa odliczanie czasu.

Po upływie czasu działania funkcji automatycznie gaśnie lampka kontrolna symbolu.

OPIS PANELU STEROWANIA

Urządzenie, alarmy i symbole serwisowe

Aby ustawić zegar, należy nacisnąć przycisk "Dodatkowy czas" i przytrzymać przez 3 sekundy. Wyświetlacz

godzin zacznie migać. Naciskać przycisk "OK/Anuluj" do momentu osiągnięcia żądanej godziny. Następnie

ponownie nacisnąć przycisk "Dodatkowy czas". Zacznie migać wyświetlacz minut. Naciskać przycisk

"OK/Anuluj" do momentu osiągnięcia żądanej minuty. Nacisnąć przycisk "Dodatkowy czas", aby zakończyć

Ustawienie temperatury w zamrażarce / chłodziarce

Aby wyregulować temperaturę w komorze, należy naciskać przycisk "Zamrażarka" lub "Chłodziarka" do

momentu osiągnięcia żądanej temperatury. Oprócz 3 głównych ustawień temperatury (1 lampka kontrolna

włączona) dla każdej komory, można uzyskać dwa pośrednie ustawienia temperatury w każdej komorze. Aby

je wybrać, nacisnąć przycisk "Zamrażarka" lub "Chłodziarka" i przytrzymać przez 3 sekundy, dopóki nie

jednocześnie zapalą się dwie lampki kontrolne.

Funkcja Szósty Zmysł

Funkcja Szósty Zmysł automatycznie kontroluje temperaturę w komorach, aby zapewnić optymalne warunki

przechowywania żywności. Aby ją włączyć, należy nacisnąć przycisk "Szósty Zmysł".

Aby ją wyłączyć, ponownie nacisnąć przycisk. Funkcja wyłącza się również wtedy, gdy włączona jest

jakakolwiek inna funkcja lub jeśli ręcznie zmieniona jest temperatura.

OPIS PANELU STEROWANIA

(Modele ARC4209 / WTS4445)

Zablokowany panel sterowania

Włączona funkcja Szósty Zmysł

Lód (1godz. 40 min.)

Mięso i ryby (3 godziny)

Białe wino (40 minut)

Szybkie chłodzenie (6 godzin)

1. Komora szybkiego zamrażania (*)

2. Kostkarka do lodu (*)

3. Półka zamrażarki (*)

4. Filtr antybakteryjny (*)

5. Wewnętrzna półka na puszki (*)

6. Komora chłodziarki (*)

7. Półki /Obszar półek

8. Pokrywa szuflady na owoce i warzywa

12. Półki drzwiowe zamrażarki

13. Pojemnik na jajka

15. Zewnętrzny dystrybutor puszek (*)

16. Pojemnik na wodę (*)

17. Szuflada na świeże owoce

18. Uchwyt na butelki (*)

19. Półka na butelki

(*) W zależności od modelu

Filtr antybakteryjny zapewnia wyższy poziom higieny w chłodziarce dzięki

ciągłemu oczyszczaniu powietrza z bakterii. Należy go wyjąć z pudełka

(znajdującego się w szufladzie na owoce i warzywa) i włożyć w kratkę w

tylnej ścianie komory chłodziarki (poz. 4).

Filtr należy wymieniać co 6 miesięcy.

1. Wyjąć kratkę z filtrem i w całości wyrzucić.

2. Wymienić kratkę z filtrem na nową.

3. Sposób wymiany opisano w instrukcji dołączonej do filtra

Filtr można kupić w naszych autoryzowanych punktach serwisowych.

Uwaga: Liczba półek oraz kształt akcesoriów zależą od modelu.

Wszystkie półki oraz półki drzwiowe można wyjąć.

NIE zasłaniać żywnością obszaru wlotu powietrza.

Ważne: Akcesoriów chłodziarki/zamrażarki nie można myć w

• Przemieszczanie oraz instalacja produktu muszą

być wykonane przez dwie lub więcej osób.

• Podczas przesuwania urządzenia należy uważać,

aby nie uszkodzić posadzki (np. parkietu).

• Podczas instalacji należy uważać, by produkt nie

uszkodził przewodu zasilającego.

• Nie ustawiać urządzenia zbyt blisko źródła ciepła.

• W celu zagwarantowania odpowiedniej wentylacji

należy pozostawić trochę wolnej przestrzeni z

obydwu stron urządzenia oraz nad nim lub

postąpić według szczegółowej instrukcji.

• Należy uważać, aby nie przykrywać ani nie zatykać

otworów wentylacyjnych urządzenia.

• Należy uważać, aby nie uszkodzić obiegu czynnika

chłodniczego w urządzeniu.

• Zainstalować i wypoziomować urządzenie na

podłodze będącej w stanie utrzymać jego ciężar, w

odpowiednim do jego wymiarów i przeznaczenia

• Urządzenie należy ustawić w miejscu suchym i

dobrze wentylowanym. Urządzenie zostało

przewidziane do funkcjonowania w środowisku, w

którym temperatura zawiera się w następujących

zakresach, zależnych od klasy klimatycznej

podanej na tabliczce znamionowej: sprawność

urządzenia może ulec pogorszeniu, w przypadku

dłuższej eksploatacji w temperaturze wyższej lub

niższej w stosunku do podanego przedziału.

• Sprawdzić, czy napięcie zasilania podane na

tabliczce znamionowej odpowiada napięciu sieci.

• Nie używać ani prostych, ani wielokrotnych

rozgałęźników lub przedłużaczy.

• W celu podłączenia urządzenia do sieci wodnej

użyć nowego przewodu rurowego należącego do

jego wyposażenia, a nie używać przewodu

należącego do poprzedniego produktu.

• Przewód zasilający może być wymieniony

wyłącznie przez wykwalifikowanego elektryka.

• Odłączenie urządzenia od gniazdka zasilającego

musi być możliwe przez wyciągnięcie wtyczki lub

za pomocą wyłącznika dwubiegunowego

znajdującego się przed wtyczką, w łatwo

• Nie przechowywać i nie używać benzyny, gazu lub

łatwopalnych płynów w pobliżu urządzenia lub w

pobliżu innego sprzętu elektrycznego. Opary

wydzielające się z tych substancji mogłyby

spowodować pożar lub wybuch.

• W celu przyspieszenia odszraniania nie wolno

stosować urządzeń mechanicznych, elektrycznych

lub chemicznych innych od zalecanych przez

• Nie stosować żadnych urządzeń elektrycznych w

komorach urządzenia, jeżeli wyraźnie nie są one

zalecane przez producenta.

• Niniejsze urządzenie nie jest przeznaczone do

użytkowania przez osoby (w tym dzieci) o

ograniczonej zdolności fizycznej, czuciowej lub

psychicznej, lub osoby o braku doświadczenia lub

znajomości sprzętu, chyba że odbywa się to pod

nadzorem lub zgodnie z instrukcją użytkowania

sprzętu udostępnioną przez osoby odpowiadające

za ich bezpieczeństwo.

• Aby uniknąć niebezpieczeństwa zablokowania się

wewnątrz i uduszenia, nie należy dopuszczać, aby

dzieci bawiły się bądź chowały w środku

• Nie połknąć płynu (nietoksyczny) zawartego we

wkładach chłodniczych (w zależności od modelu).

• Nie jeść kostek lodu lub lodów zaraz po ich wyjęciu

z zamrażalnika, ponieważ mogłyby spowodować

• Przed przystąpieniem do jakiejkolwiek czynności

konserwacji lub czyszczenia należy wyjąć wtyczkę

z gniazdka lub odłączyć zasilanie elektryczne.

• Wszystkie urządzenia wyposażone w kostkarkę do

lodu i w dystrybutor wody muszą być podłączone

do sieci wody pitnej (o ciśnieniu sieci wodnej

zawartym w przedziale: 1,7 – 8,1 bar (25 i 117

PSI). Kostkarki do lodu i/lub dystrybutory wody,

które nie są podłączone bezpośrednio do sieci

wodnej, muszą być napełniane wyłącznie wodą

• Używać komorę chłodziarki tylko do

przechowywania artykułów świeżych a komorę

zamrażarki do przechowywania mrożonek,

zamrażania świeżej żywności i do wytwarzania

• Nie przechowywać w zamrażalniku szklanych

pojemników zawierających płyny, ponieważ

Producent nie bierze na siebie żadnej

odpowiedzialności w razie nieprzestrzegania

wymienionych powyżej środków ostrożności i

PRZED PRZYSTĄPIENIEM DO EKSPLOATACJI PRODUKTU

• Urządzenie, który Państwo nabyli przeznaczone

jest wyłącznie do użytku domowego.

W celu najlepszego użytkowania urządzenia

zapraszamy Państwa do dokładnego zapoznania

się z instrukcją obsługi, w której znajdziecie

Państwo opis Waszego urządzenia oraz

Instrukcję należy zachować, aby można było z

niej korzystać w przyszłości.

1. Po rozpakowaniu urządzenia należy upewnić się,

czy nie jest ono uszkodzone i czy drzwi zamykają

się prawidłowo. Ewentualne szkody powinny być

zgłoszone sprzedawcy w ciągu 24 godzin od

dostarczenia produktu.

2. Przed uruchomieniem należy odczekać co

najmniej dwie godziny w celu zwiększenia

efektywności obwodu chłodniczego.

3. Należy dopilnować, aby zainstalowanie i

podłączenie urządzenia zostały wykonane przez

wykwalifikowanego technika, zgodnie z instrukcją

wytwórcy i zgodnie z obowiązującymi przepisami

4. Umyć wnętrze urządzenia przed jego

Materiały z opakowania nadają się w 100% do

wykorzystania jako surowiec wtórny i są

oznakowane symbolem recyklingu. Utylizacji

opakowania należy dokonać zgodnie z przepisami

lokalnymi. Materiały opakowaniowe (woreczki

plastikowe, kawałki styropianu, itp.) należy

przechowywać poza zasięgiem dzieci, gdyż

stanowią one potencjalne źródło zagrożenia.

2. Złomowanie/Likwidacja

Urządzenie zostało wyprodukowane z materiału,

który może być wykorzystany jako surowiec wtórny.

Niniejsze urządzenie zostało oznaczone zgodnie z

Dyrektywą Europejską 2002/96/WE w sprawie

zużytego sprzętu elektrycznego i elektronicznego

(WEEE). Zapewniając prawidłowe złomowanie

niniejszego urządzenia, przyczynią się Państwo do

ograniczenia ryzyka wystąpienia negatywnego

wpływu produktu na środowisko i zdrowie ludzi.

Symbol umieszczony na produkcie lub na

dołączonych do niego dokumentach oznacza, że

niniejszego urządzenia nie powinno się traktować jak

odpadu z gospodarstwa domowego, lecz należy je

zdać w odpowiednim punkcie utylizacji odpadów w

celu recyklingu komponentów elektrycznych i

elektronicznych. W razie złomowania urządzenia

należy odciąć przewód zasilający oraz wyjąć drzwi i

półki, tak aby dzieci nie miały łatwego dostępu do

wnętrza. Złomować urządzenie zgodnie z lokalnymi

przepisami dotyczącymi likwidacji odpadów i

dostarczyć je do odpowiedniego punktu, nie

pozostawiając niestrzeżonego urządzenia nawet na

kilka dni, gdyż stanowi ono źródło zagrożenia dla

dzieci. Dodatkowe informacje na temat utylizacji,

złomowania i recyklingu można uzyskać w lokalnym

urzędzie miasta, w miejskim przedsiębiorstwie

utylizacji odpadów lub w sklepie, w którym produkt

To urządzenie nie zawiera CFC. Obwód chłodniczy

zawiera R134a (HFC) lub R600a (HC); zob.

tabliczka znamionowa znajdująca się wewnątrz

Urządzenia zawierające izobutan (R600a): izobutan

jest gazem naturalnym niewpływającym negatywnie

na środowisko lecz jest łatwopalny. Należy się więc

koniecznie upewnić, czy przewody obwodu

chłodniczego nie są uszkodzone.

To urządzenie może zawierać fluorowane gazy

cieplarniane, o których mowa w Protokole z Kioto;

gaz chłodzący znajduje się w hermetycznie

zamkniętym układzie.

Gaz chłodzący: R134a posiada potencjał ocieplenia

globalnego (GWP) o wartości 1300.

Deklaracja zgodności

• To urządzenie przeznaczone jest do

przechowywania artykułów spożywczych i zostało

wyprodukowane zgodnie z Rozporządzeniem

• Urządzenie niniejsze jest zaprojektowane,

produkowane i sprzedawane zgodnie z:

- wymogi dotyczace bezpieczenstwa zawarte w

Dyrektywie “Niskie napiecia" 2006/95/WE (która

zastępuje Dyrektywę 73/23/EWG wraz z

pózniejszymi zmianami);

- wymogami dotyczącymi

ochrony w Dyrektywie

Urządzenie jest bezpieczne

jedynie w przypadku, gdy

zostało ono poprawnie

podłączone do zgodnego z
