INSTRUKCJA OBSŁUGI GL40 ProAnimal BOSCH

Wskazówki dotyczące bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Instrukcja uzytkowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

Instrukcję użytkowania należy zachować. W przypadku

przekazania odkurzacza innej osobie należy dołączyć instrukcję

Użytkowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone wyłącznie do użytku w gospo-

darstwie domowym i podobnych otoczeniach.Urządzenie jest

przeznaczone do użytkowania na maksymalnej wysokości

2000 metrów nad poziomem morza. Odkurzacz należy

użytkować wyłącznie zgodnie ze wskazówkami zawartymi w

niniejszej instrukcji obsługi.

Aby uniknąć uszkodzeń urządzenia lub skaleczeń, odkurzacza

nie należy używać do:

odkurzania ludzi i zwierząt,24

- substancji szkodliwych dla zdrowia, o ostrych

krawędziach, gorących lub żarzących się,

- substancji wilgotnych lub płynnych,

- łatwopalnych lub wybuchowych materiałów i gazów,

- popiołu, sadzy z pieców kaflowych i instalacji centralnego

- pyłu tonerowego z drukarek i kopiarek.

Części zamienne, wyposażenie dodatkowe,

Nasze oryginalne części zamienne, wyposażenie dodatkowe i

wyposażenie specjalne, jak również oryginalne worki na pył

zostały zaprojektowane specjalnie z myślą o korzystaniu z

naszych odkurzaczy i są dostosowane do ich funkcji oraz

wymagań. W związku z tym zalecamy używanie wyłącznie

oryginalnych części zamiennych, elementów wyposażenia

dodatkowego, wyposażenia specjalnego oraz oryginalnych

worków na pył. Tylko w ten sposób możemy zagwarantować

zarówno długi okres użytkowania odkurzacza, jak i niezmiennie

wysoką skuteczność czyszczenia.

Stosowanie niedopasowanych lub odznaczających się niższą

jakością części zamiennych, elementów wyposażenia dodat-

kowego/specjalnego oraz worków na pył może spowodować

uszkodzenie odkurzacza, które nie jest objęte naszą

gwarancją, jeżeli przyczyną uszkodzenia było właśnie

używanie tego typu produktów.

Odkurzacz spełnia wymogi techni-

ki oraz przepisy bezpieczeństwa.

Urządzenie mogą obsługiwać

dzieci w wieku powyżej 8 lat oraz

osoby z ograniczonymi zdolno-

ściami fizycznymi, sensoryczny-

mi lub umysłowymi, a także

osoby nie posiadające wystar-

czającego doświadczenia i/lub

wiedzy, jeśli pozostają pod nad-

zorem lub zostały pouczone, jak

bezpiecznie obsługiwać

urządzenie i są świadome zwi-

ązanego z tym niebezpiecze-

Dzieci nie mogą bawić się

Czyszczenie i czynności konser-

wacyjne nie mogą być wykony-

wane przez dzieci bez nadzoru

Opakowania foliowe należy prze-

chowy-wać w miejscu niedo-

stępnym dla małych dzieci lub

=> Istnieje niebezpieczeństwo

Odpowiednie użytkowanie

Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie

z informacjami zawartymi na tabliczce znamionowej.

Nigdy nie odkurzać bez worka lub pojemnika na kurz filtra

zabezpieczającego silnik oraz filtra wylotu powietrza.

=> Może to spowodować uszkodzenie urządzenia!

W żadnym wypadku nie odkurzać szczotką ani dyszą w

pobliżu głowy.=> Istnieje niebezpieczeństwo obrażeń ciała!

Podczas odkurzania schodów urządzenie musi znajdować się

niżej niż użytkownik.

Nie używać przewodu zasilającego ani węża do

przenoszenia/transportowania odkurzacza.

Jeśli przewód zasilający urządzenia zostanie uszkodzony,

musi zostać wymieniony przez producenta lub serwis

producenta lub inną osobę z podobnymi kwalifikacjami, aby

W przypadku użytkowania urządzenia dłużej niż przez 30

minut należy całkowicie wyciągnąć przewód zasilający.

W celu odłączenia urządzenia od sieci ciągnąć za wtyczkę, a

nie za przewód zasilający.

Przewodu zasilającego nie wolno prowadzić po ostrych

krawędziach ani zaciskać.

Należy uważać, aby podczas automatycznego zwijania

przewodu wtyczka nie obijała się o znajdujące się w pobliżu

osoby, części ciała, zwierzęta lub przedmioty. => Kontrolować

przewód zasilający, trzymając za wtyczkę.

Przed przystąpieniem do prac związanych z naprawą lub

konserwacją odkurzacza należy wyciągnąć wtyczkę z gniazda

Nie włączać uszkodzonego odkurzacza. W przypadku

zakłócenia w pracy urządzenia należy wyciągnąć wtyczkę z

W celu uniknięcia zagrożeń, naprawa urządzenia oraz

wymiana części w odkurzaczu mogą być wykonywane

wyłącznie przez autoryzowany serwis.

Odkurzacz należy chronić przed wpływem czynników

atmosferycznych, wilgocią i źródłami ciepła.

Unikać kontaktu filtrów (worek na kurz filtr zabezpieczający

silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi

oraz zawierającymi alkohol.

Odkurzacz nie nadaje się do stosowania na placach budowy.

=> Odsysanie gruzu budowlanego może prowadzić do

uszkodzenia urządzenia.

Gdy odkurzacz nie jest używany, wyłączyć urządzenie i wyjąć

wtyczkę z gniazda.25

Stare urządzenie powinno zostać zabezpieczone przed

ponownym użyciem, a następnie odpowiednio zutylizowane

zgodnie z obowiązującymi przepisami.

Gniazdo sieci energetycznej musi być zabezpieczone

bezpiecznikiem o mocy co najmniej 16 A.

Jeżeli w momencie włączania urządzenia zadziała

bezpiecznik, może to być spowodowane tym, że

równocześnie inne urządzenia elektryczne o większej mocy

przyłączeniowej podłączone są do tego samego obwodu

Zadziałania bezpiecznika można uniknąć, ustawiając

najniższy stopień mocy przed włączeniem urządzenia i

wybierając wyższy stopień dopiero po jego włączeniu.

Wskazówki dotyczące utylizacji

Opakowanie chroni odkurzacz przed uszkodzeniem podczas

transportu. Składa się ono z materiałów bezpiecznych dla

środowiska naturalnego i z tego względu nadaje się do

odzysku surowców wtórnych. Niepotrzebne materiały

opakowaniowe należy oddać do punktów zbiórki surowców

Stare urządzenia często zawierają pełnowartościowe

materiały. Z tego względu wysłużone urządzenie należy

oddawać dostawcy względnie do centrum odzysku

surowców wtórnych do ponownego wykorzystania.

Informację na temat aktualnie obowiązujących sposobów

utylizacji można uzyskać w wyspecjalizowanym sklepie lub w

Utylizacja filtrów i worków filtrujących

Filtry i worki filtrujące wykonane są z materiałów przyjaznych

dla środowiska. Jeśli nie zawierają substancji szkodliwych lub

niedozwolonych, można je wyrzucać z odpadami

Informacje dotyczące etykiety energetycz-

Niniejszy odkurzacz jest odkurzaczem uniwersalnym z wężem

W celu uzyskania deklarowanej efektywności energetycznej i klasy

czyszczenia na dywanach zalecane jest używanie przełączalnej

szczotki uniwersalnej. W celu uzyskania deklarowanej efektywności

energetycznej oraz klasy czyszczenia na twardych podłogach ze

szczelinami i szparami zalecane jest używanie dołączonej szczotki

do podłóg twardych bez doczepianego wieńca szczotkowego.

Obliczenia zostały dokonane zgodnie z Rozporządzeniem

Delegowanym (UE) Nr 665/2013 wydanym przez Komisję w

dniu 3 maja 2013, które stanowi uzupełnienie dyrektywy

Wszystkie procedury, które nie są dokładnie opisane w niniejszej

instrukcji, zostały wykonane w oparciu

o normę DIN EN 60312-1:2017*.

*W przypadku badania okresu eksploatacji silnika przy opróżnio-

nym pojemniku na kurz zdefiniowaną wartość należy zwiększyć o

10% podanego okresu eksploatacji silnika, który przyjęto do bada-

nia przy wypełnionym do połowy pojemniku na kurz.

1 mikrohygiejnefilter

Dziękujemy za zakup odkurzacza GL40 firmy Bosch.

W niniejszej instrukcji obsługi przedstawione zostały

różne modele odkurzacza GL40. Dlatego może się zda-

rzyć, że opisane wyposażenie i jego funkcje nie zawsze

odnoszą się do danego modelu. W celu osiągnięcia

możliwie najlepszego wyniku odkurzania należy stoso-

wać wyłącznie oryginalne akcesoria firmy Bosch, które

zostały skonstruowane specjalnie do tego modelu odku-

Instrukcję obsługi należy zachować. W przypadku prze-

kazania odkurzacza innej osobie należy dołączyć instruk-

Należy rozłożyć strony z rysunkami!

1 Przełączalna szczotka do podłóg (z tuleją

2 Szczotka do podłóg twardych (z tuleją

5 Rura teleskopowa z przyciskiem przesuwanym

(i tuleją odblokowującą)*

6 Rura teleskopowa z tuleją przesuwną

(i tuleją odblokowującą)*

7 Przewód zasilający

9 Dźwignia zamykająca

10 Kratka wylotu powietrza

12 Filtr wylotu powietrza*

13 Filtr zabezpieczający silnik (nadaje się do prania)

14 Uchwyt do noszenia

15 Pokrywa komory pyłowej

16 Wskaźnik wymiany filtra*

17 Zaczep rury ssącej (na spodzie urządzenia)

18 Włącznik/wyłącznik i regulator mocy

19 Nośnik wyposażenia do ssawki kombinowanej*

21 Ssawka wiertarska*

Części zamienne i wyposażenie

A Pakiet filtrów wymiennych

Aby urządzenie działało z optymalną mocą, zaleca się

stosowanie oryginalnych worków na pył typu G ALL.

Zawartość: 4 worki filtrujące z zamknięciem

1 mikrofiltr higieniczny

Zalecamy stosowanie wyłącznie oryginalnych worków

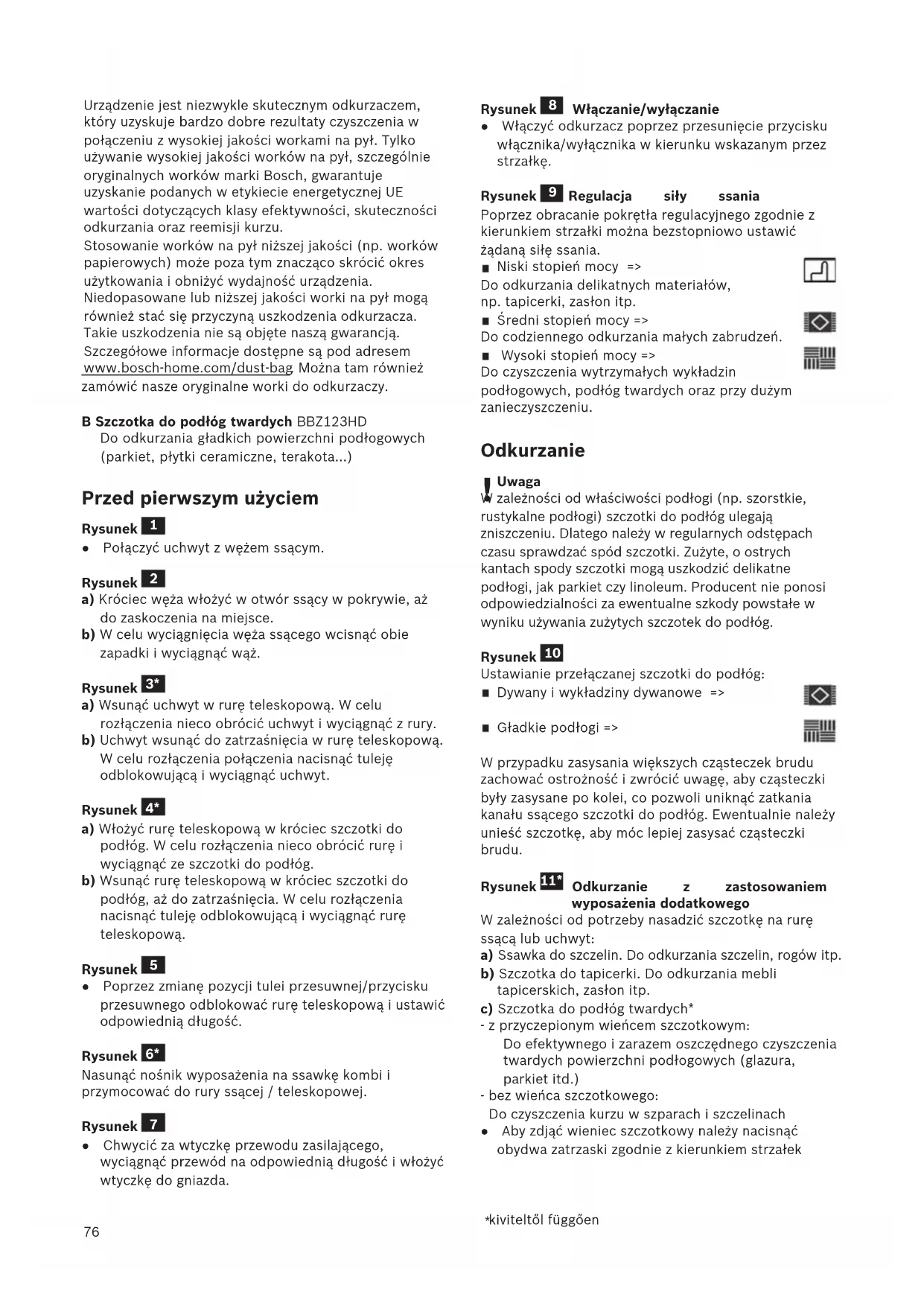

Urządzenie jest niezwykle skutecznym odkurzaczem,

który uzyskuje bardzo dobre rezultaty czyszczenia w

połączeniu z wysokiej jakości workami na pył. Tylko

używanie wysokiej jakości worków na pył, szczególnie

oryginalnych worków marki Bosch, gwarantuje

uzyskanie podanych w etykiecie energetycznej UE

wartości dotyczących klasy efektywności, skuteczności

odkurzania oraz reemisji kurzu.

Stosowanie worków na pył niższej jakości (np. worków

papierowych) może poza tym znacząco skrócić okres

użytkowania i obniżyć wydajność urządzenia.

Niedopasowane lub niższej jakości worki na pył mogą

również stać się przyczyną uszkodzenia odkurzacza.

Takie uszkodzenia nie są objęte naszą gwarancją.

Szczegółowe informacje dostępne są pod adresem

www.bosch-home.com/dust-bag

zamówić nasze oryginalne worki do odkurzaczy.

B Szczotka do podłóg twardych BBZ123HD Do odkurzania gładkich powierzchni podłogowych

(parkiet, płytki ceramiczne, terakota...)

Przed pierwszym użyciem

 Połączyć uchwyt z wężem ssącym.

a) Króciec węża włożyć w otwór ssący w pokrywie, aż

do zaskoczenia na miejsce.

b) W celu wyciągnięcia węża ssącego wcisnąć obie

zapadki i wyciągnąć wąż.

a) Wsunąć uchwyt w rurę teleskopową. W celu

rozłączenia nieco obrócić uchwyt i wyciągnąć z rury.

b) Uchwyt wsunąć do zatrzaśnięcia w rurę teleskopową.

W celu rozłączenia połączenia nacisnąć tuleję

odblokowującą i wyciągnąć uchwyt.

a) Włożyć rurę teleskopową w króciec szczotki do

podłóg. W celu rozłączenia nieco obrócić rurę i

wyciągnąć ze szczotki do podłóg.

b) Wsunąć rurę teleskopową w króciec szczotki do

podłóg, aż do zatrzaśnięcia. W celu rozłączenia

nacisnąć tuleję odblokowującą i wyciągnąć rurę

 Poprzez zmianę pozycji tulei przesuwnej/przycisku

przesuwnego odblokować rurę teleskopową i ustawić

odpowiednią długość.

Nasunąć nośnik wyposażenia na ssawkę kombi i

przymocować do rury ssącej / teleskopowej.

 Chwycić za wtyczkę przewodu zasilającego,

wyciągnąć przewód na odpowiednią długość i włożyć

Rysunek Włączanie/wyłączanie

 Włączyć odkurzacz poprzez przesunięcie przycisku

włącznika/wyłącznika w kierunku wskazanym przez

Rysunek Regulacja siły ssania

Poprzez obracanie pokrętła regulacyjnego zgodnie z

kierunkiem strzałki można bezstopniowo ustawić

Niski stopień mocy =>

Do odkurzania delikatnych materiałów,

np. tapicerki, zasłon itp.

Średni stopień mocy =>

Do codziennego odkurzania małych zabrudzeń.

Wysoki stopień mocy =>

Do czyszczenia wytrzymałych wykładzin

podłogowych, podłóg twardych oraz przy dużym

W zależności od właściwości podłogi (np. szorstkie,

rustykalne podłogi) szczotki do podłóg ulegają

zniszczeniu. Dlatego należy w regularnych odstępach

czasu sprawdzać spód szczotki. Zużyte, o ostrych

kantach spody szczotki mogą uszkodzić delikatne

podłogi, jak parkiet czy linoleum. Producent nie ponosi

odpowiedzialności za ewentualne szkody powstałe w

wyniku używania zużytych szczotek do podłóg.

Ustawianie przełączanej szczotki do podłóg:

Dywany i wykładziny dywanowe =>

W przypadku zasysania większych cząsteczek brudu

zachować ostrożność i zwrócić uwagę, aby cząsteczki

były zasysane po kolei, co pozwoli uniknąć zatkania

kanału ssącego szczotki do podłóg. Ewentualnie należy

unieść szczotkę, aby móc lepiej zasysać cząsteczki

Rysunek Odkurzanie z zastosowaniem

wyposażenia dodatkowego

W zależności od potrzeby nasadzić szczotkę na rurę

a) Ssawka do szczelin. Do odkurzania szczelin, rogów itp.

b) Szczotka do tapicerki. Do odkurzania mebli

tapicerskich, zasłon itp.

c) Szczotka do podłóg twardych*

- z przyczepionym wieńcem szczotkowym:

Do efektywnego i zarazem oszczędnego czyszczenia

twardych powierzchni podłogowych (glazura,

- bez wieńca szczotkowego:

Do czyszczenia kurzu w szparach i szczelinach

 Aby zdjąć wieniec szczotkowy należy nacisnąć

obydwa zatrzaski zgodnie z kierunkiem strzałek

a) Przymocować ssawkę wiertarską do uchwytu i

umieścić przy ścianie w taki sposób, aby otwór

wiertniczy w ssawce znajdował się nad wierconym

b) Ustawić urządzenie na niski poziom i następnie

c) Ssawka wiertarska utrzymywana jest w wybranej

pozycji za pomocą siły ssania.

W zależności od właściwości powierzchni wierconej

ściany, ewentualnie zalecane jest podwyższenie mocy

ssania dla zapewnienia mocnego przyssania ssawki

W trakcie wiercenia drobny pył jest automatycznie

W czasie krótkich przerw w odkurzaniu można

skorzystać z zaczepu umieszczonego z tyłu urządzenia.

 Po wyłączeniu urządzenia hak na szczotce do podłóg

wsunąć we wgłębienie na spodzie urządzenia.

Aby pokonać przeszkody, np. schody, urządzenie można

przenosić za uchwyt.

a) Wyciągnąć wtyczkę z gniazda.

b) Pociągnąć krótko za przewód zasilający i puścić

(przewód zwija się automatycznie).

Do odstawiania/transportowania urządzenia można

korzystać z zaczepu rury ssącej znajdującego się na

a) Ustawić urządzenie pionowo.

b) Wsunąć hak ssawki do podłóg we wgłębienie na

Uwaga: Przed wymianą filtra zawsze wyłączać

Wymiana worka filtrującego

 Jeśli wskaźnik wymiany filtra w pokrywie jest

całkowicie wypełniony przy podniesionej z podłogi

szczotce do podłóg i przy maksymalnym ustawieniu

mocy ssania, należy wymienić worek na pył, nawet

jeśli nie jest całkowicie wypełniony. W takim

przypadku o konieczności wymiany decyduje rodzaj

wypełnienia. Szczotka, rura ssąca i wąż ssący nie

mogą być przy tym zatkane, ponieważ to także

powoduje włączenie się wskaźnika wymiany filtra.

 W celu usunięcia zatkania można w łatwy sposób

odłączyć uchwyt od węża.

Rysunek Otwieranie pokrywy

a) Odblokować pokrywę poprzez pociągnięcie dźwigni

zamykającej zgodnie z kierunkiem strzałki.

b) Otworzyć pokrywę zgodnie z kierunkiem strzałki.

a) Zamknąć worek filtrujący poprzez pociągnięcie

zapadki zamykającej.

b) Wyjąć worek filtrujący.

c) Włożyć nowy worek filtrujący.

d) Worek filtrujący wsunąć do oporu w mocowanie.

Uwaga: Pokrywa zamyka się wyłącznie z włożonym

Czyszczenie filtra zabezpieczającego silnik

Filtr zabezpieczający silnik należy czyścić w regularnych

odstępach czasu poprzez wytrzepanie lub wypłukanie!

 Otworzyć pokrywę komory pyłowej.

a) Blokadę filtra zabezpieczającego silnik zwolnić

poprzez pociągnięcie z boku i wyjąć filtr zgodnie z

kierunkiem strzałki.

b) Oczyścić filtr zabezpieczający silnik przez

c) W przypadku dużego zanieczyszczenia filtr należy

 Następnie filtr należy pozostawić do wyschnięcia na

co najmniej 24 godziny.

d) Po oczyszczeniu filtr zabezpieczający silnik włożyć w

urządzenie, zablokować i zamknąć pokrywę komory

Wymiana filtra wylotu powietrza

Odkurzacz z mikrofiltrem higienicznym

Kiedy należy wymieniać? Zawsze przy użyciu nowego

pakietu filtrów wymiennych.

 Otworzyć pokrywę komory pyłowej.

a) Odblokować uchwyt filtra poprzez naciśnięcie

dźwigni zamykającej zgodnie z kierunkiem strzałki.

b) Wyjąć mikrofiltr higieniczny.

c) Mikrofiltr higieniczny można wypłukać.

 Następnie filtr należy pozostawić do wyschnięcia na

co najmniej 24 godziny.

d) Wyjąć mikrofiltr higieniczny. Włożyć nowy mikrofiltr

e) Włożyć uchwyt filtra w urządzenie i zatrzasnąć.

Czyszczenie filtru wylotu powietrza Hepa*

Filtr Hepa* jest tak skonstruowany, że nie trzeba go

wymieniać, jeśli urządzenie jest użytkowane zgodnie z

przeznaczeniem w gospodarstwie domowym.

Aby odkurzacz pracował z optymalną mocą, filtr Hepa*

należy wymienić po roku użytkowania. Niezależnie od

ewentualnych przebarwień na powierzchni filtr

zachowuje skuteczność działania.

 Otworzyć pokrywę tylną.

 Przez naciśnięcie nakładki zamykającej w kierunku

wskazywanym przez strzałkę odblokować filtr Hepa* i

 Moduł filtrujący wytrzepać i wypłukać pod bieżącą

Moduł filtrujący można ewentualnie uprać w pralce w

temperaturze maks. 30° C przy użyciu delikatnego

programu prania i najniższej prędkości wirowania.

TIPP: W celu ochrony pozostałego prania umieścić

moduł w specjalnej siatce.

 Po całkowitym wyschnięciu (co najmniej 24 godz.)

ponownie włożyć filtr Hepa* do urządzenia i

 Zamknąć pokrywę tylną.

W przypadku zasysania drobnych cząstek brudu (jak np.

gipsu, cementu itd.), należy wytrzepać filtr

zabezpieczający silnik lub wymienić zarówno filtr

zabezpieczający silnik, jak i filtr wylotu powietrza.

Przed każdym czyszczeniem odkurzacza należy go

wyłączyć i wyciągnąć wtyczkę z gniazda. Odkurzacz i

elementy wyposażenia z tworzywa sztucznego można

czyścić dostępnymi na rynku środkami do czyszczenia

Nie należy stosować środków do szorowania,

środków do czyszczenia szkła ani uniwersalnych

środków czyszczących. W żadnym wypadku nie

wolno zanurzać odkurzacza w wodzie.

W razie potrzeby komorę pyłową odkurzyć za pomocą

drugiego odkurzacza lub oczyścić suchą ściereczką lub

Zastrzegamy sobie prawo do zmian technicznych.

Urządzenie to oznaczono zgodnie z europejską

wytyczną 2012/19/UE o zużytych urządzeniach elek-

trycznych i elektronicznych (waste electrical and elec-

tronic equipment - WEEE).

Wytyczna ta określa ramy obowiązującego w całej Unii

Europejskiej odbioru i wtórnego wykorzystania starych

Dla urza˛dzenia obowia˛zuja˛ warunki gwaran-

cyjne wydane przez nasze przedstawjcielstwo

w kraju zakupu. O szczególach mo´zecie sie˛

Pa´nstwo dowledzie´c u sprzedawcy, u którego

dokonano zakupu urza˛dzenia. Przy korzystaniu

ze ´swiadcze´n gwarancyjnych wymagane jest

przedlo´zenie dowodu zakupu.103

HU Garanciális feltételek
