Typ produktu	Piekarnik mini z rożnem
Marka	SEVERIN
Model	TO2073
Zasilanie	Gniazdo z uziemieniem, napięcie zgodne z tabliczką znamionową
Zakres temperatury	100 – 230 °C
Timer	Do 120 minut, automatyczne wyłączanie z sygnałem dźwiękowym
Funkcje gotowania	6 pozycji: górna grzałka, górna+dolna, konwekcja+górna, konwekcja+górna+dolna, rożen+górna, rożen+górna+konwekcja
Akcesoria w zestawie	Ruszt, blacha do pieczenia, rożen z szpilkami do utrzymania, kamień do pizzy, tacka na okruchy, uchwyt do rusztu i blachy
Pojemność rożna	Maksymalnie 3 kg
Oświetlenie wewnętrzne	Wymienna żarówka typu E14 (15-25 W)
Czyszczenie	Zewnątrz: wilgotna szmatka bez włókien; wewnątrz: zdjąć szybę wewnętrzną (odkręcić 4 śruby); ruszt, blacha, rożen: gorąca woda i łagodny detergent; kamień do pizzy: drewniana szpatułka po ostygnięciu
Bezpieczeństwo	Automatyczne wyłączanie przez timer, zalecenia: minimalne odległości (boki 12 cm, tył 12 cm, wysokość 30 cm), nie używać bez nadzoru
Możliwość naprawy	Żarówka wymieniana przez użytkownika, naprawy elektryczne przez serwis SEVERIN
Materiały	Kamień do pizzy ceramiczny, grzałki metalowe, zdejmowana szyba

Często zadawane pytania - TO2073 SEVERIN

Jakie są wymiary piekarnika mini SEVERIN TO2073?

Dokładne wymiary nie są podane w instrukcji. Zalecane odległości bezpieczeństwa to 12 cm po bokach i z tyłu oraz 30 cm nad urządzeniem. Urządzenie należy umieścić na płaskiej powierzchni odpornej na zachlapania.

Jak używać funkcji rożna?

Umieść jedzenie (max 3 kg) na rożnie, dobrze je centrując. Zabezpiecz szpilkami. Włóż końcówkę łączącą do regulatora, a drugi koniec do wspornika. Wybierz pozycję rożna na przełączniku 6 pozycji i ustaw temperaturę oraz timer.

Jak czyścić kamień do pizzy?

Pozostaw kamień do całkowitego ostygnięcia. Usuń pozostałości drewnianą szpatułką. Nie używaj detergentu. Jeśli spłukany wodą, wysusz go całkowicie przed następnym użyciem.

Co zrobić, jeśli timer nie działa?

Upewnij się, że urządzenie jest podłączone, a selektor temperatury ustawiony. Timer należy przekręcić powyżej 20 minut w przypadku krótkich czasów. Jeśli problem nadal występuje, skontaktuj się z serwisem SEVERIN.

Czy mogę używać folii aluminiowej w piekarniku?

Nie, nie umieszczaj folii aluminiowej między rusztem a kamieniem do pizzy. Unikaj kontaktu z grzałkami. Użyj blachy do pieczenia dla tłustych lub soczystych potraw.

Jak wymienić żarówkę oświetlenia wewnętrznego?

Odłącz urządzenie i pozostaw do ostygnięcia. Odkręć pokrywę lampy (śruby). Wymień żarówkę na E14 15-25 W. Załóż pokrywę.

Jakie są orientacyjne czasy pieczenia dla mrożonej pizzy?

W przypadku mrożonej pizzy rozgrzej piekarnik z obiema grzałkami, a następnie umieść pizzę na kamieniu. Liczyć około 10-12 minut w temperaturze podanej na opakowaniu.

Czy urządzenie wyłącza się automatycznie?

Tak, po zakończeniu ustawionego czasu pieczenia timer wyłącza grzałki i rozlega się sygnał dźwiękowy. Można również wyłączyć ręcznie, obracając timer do pozycji OFF.

Jak czyścić szybę wewnętrzną piekarnika?

Odkręć 4 śruby metalowych wsporników, wyjmij szybę z uszczelką. Wyczyść wilgotną szmatką, osusz, a następnie zamontuj, umieszczając szeroką uszczelkę na dole.

Jaka jest moc urządzenia?

Moc nie jest podana w instrukcji. Sprawdź tabliczkę znamionową na urządzeniu w celu uzyskania dokładnego napięcia i mocy.

INSTRUKCJA OBSŁUGI TO2073 SEVERIN

PL Instrukcja obstugi Forno de churrasco rotativo 68

GR Οδηγίες χρήσεως Piekarnik z opiekaczem i rożnem 76

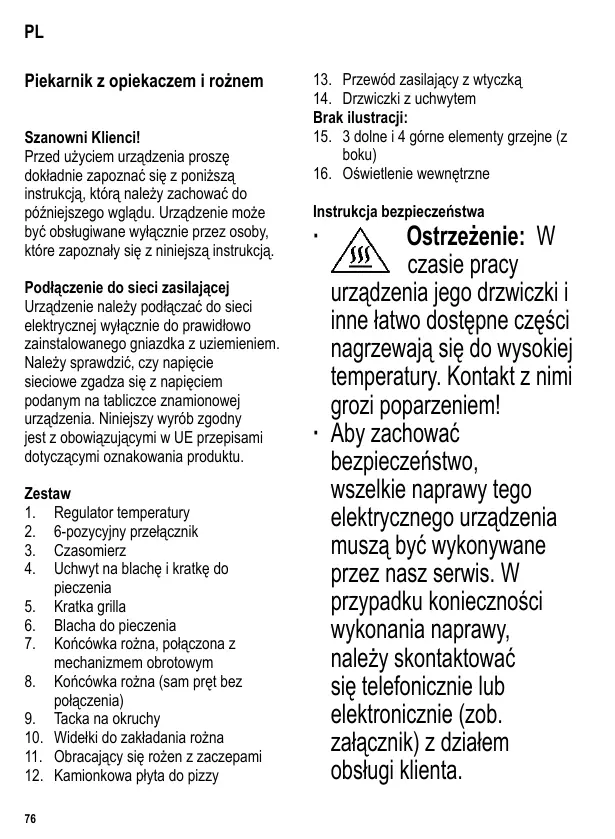

Piekarnik z opiekaczem i rożnem

Szanowni Klienci!

Przed użyciem urządzenia proszę dokładnie zapoznać się z poniższą instrukcją, którą należy zachować do późniejszego wglądu. Urządzenie może być obsługiwane wyłącznie przez osoby, które zapoznały się z niniejszą instrukcją.

Podłączenie do sieci zasilającej

Urządzenie należy podłącać do sieci elektrycznej wyłącznie do prawidłowo zainstalowanego gniazdka z uziemieniem. Należy sprawdzić, czy napięcie sieciowe zgadza się z napięciem podanym na tabliczce znamionowej urządzenia. Niniejszy wyrób zgodny jest z obowiązującymi w UE przepisami dotyczącymi oznakowania produktu.

Zestaw

1. Regulator temperature
2. 6-pozycyjny przełącznik
3. Czasomierz
4. Uchwyt na blachę i kratkę do pieczenia
5. Kratka grilla
6. Blacha do pieczenia
7. Końcówka rożna, połączona z mechanizmem obrotowym
8. Końcówka rożna (sam pręt bez połączenia)
9. Tacka na okruchy
10. Widełki do zakładania rożna
11. Obracający się rożen z zaczepami

12. Kamionkowa płyta do pizzy

13. Przewód zasilający z wtyczką

14. Drzwiczki z uchwytem
15. 3 dolne i 4 górne elementy grzejne (z boku)
16. Oświetlenie wewnętrzne

Brak ilustracji:

Instrukcja bezpieczeństwa

Ostrzeżenie: W czasie pracy urządzenia jego drzwiczki i inne łatwo dostępne części nagrzewają się do wysokiej temperatury. Kontakt z nimi grozi poparzeniem!

- Aby zachować bezpieczeństwo, wszelkie naprawy tego elektrycznego urządzenia muszą być wykonywane przez nasz serwis. W przypadku konieczności wykonania naprawy, należy skontaktować się telefonicznie lub elektronicznie (zob. załącznik) z działem obsługi klienta.

• Przed przystąpieniem do czyszczenia, należy sprawdzić, czy urządzenie zupełnie ostygło i jest wyłączone z sieci elektrycznej.
• Aby nie dopuścić do porażenia prądem, nie czyścić urządzenia cieczami ani nie zanurzać go.
• Po użyciu urządzenia zawsze należy je wyczyścić.
• Blachę do pieczenia, ruszt do pieczenia, rożen i klamry mocujące można myć łagodnym płynem do mycia naczyń dostępnym w sklepach. Oczysścić kamień do pizzy drewnianą skrobaczką.
• Przy czyszczeniu przestrzegać wskazówek podanych w punkcie „Czyszczenie i

konserwacja".

• Urządzenie nie jest przystosowane do bycia uruchamianym przy użyciu zewnętrznego czasomierza lub odrębnego systemu zdalnego sterowania.
• Urządzenie przeznaczone jest do zastosowań domowych lub podobnych, jak np. w

- kuchniach biurowych lub innych miejscach pracy;

- agroturystyce;

- hotelach, motelach itp. oraz innych podobnych lokalach (przez klientów); - pensjonatach.

- Osoby o ograniczonych zdolnościach fizycznych, czuciowych lub psychicznych albo nieposiadające stosownego doświadczenia lub wiedzy, a także dzieci (w wieku co najmniej 8 lat), mogą

korzystać z urządzenia, pod warunkiem że znajdują się pod nadzorem lub zostały poinstruowane, jak używać urządzenia i są w pełni świadome wszelkich zagrożeń i wymaganych środków ostrożności.

• Nie dopuszczać do używania urządzenia jako zabawki przez dzieci.
• Nie wolno pozwalać dzieciom na wykonywanie jakichkolwiek prac związanych bezpośrednio z konserwacją lub czyszczeniem urządzenia, a jeżeli już, to dziecko musi mieć co najmniej 8 lat i być nadzorowane przez osobę dorosłą.

- Nie dopuszczac do urządzenia i jego przewodu zasilającego dzieci poniżej 8 lat.

• Ostrzeżenie: Nie pozwalać, aby dzieci miały dostęp do elementów opakowania, ponieważ mogą one spowodować zagrożenie, np. uduszenia.
• Przed użyciem należy dokładnie sprawdzić, czy główny korpus urządzenia i wszystkie elementy czynnościowe są sprawne i nie noszą śładów uszkodzenia. Jeżeli urządzenie np. spadło na twardą powierzchnię albo przewód zasilający został narażony na zbyt silne szarpnięcie, nie nadaje się ono do dalszego użytku: nawet najmniejsza, niewidoczna usterka powstała z tego powodu, może mieć ujemny wpływ na działanie urządzenia i bezpieczeństwo użytkownika.
  • Nie dotykać elementów grzejnych.
• Przed rozpoczęciem użytkowania urządzenia należy założyć pod dolnymi elementami grzejnymi tackę na okruchy.
• Rozgrzany olej może się łatwo zapalić. Dlatego nie należy przepełniać blachy do pieczenia. Pozwoli to zapobiec skapywaniu tłuszczu na dolne elementy grzejne.
• Nie zostawiać włączonego urządzenia bez nadzoru.
• Nie używać ani nie przechowywać urządzenia na zewnątrz.
• Należy zapewnić dostateczny stały przepływ powietrza. Na kuchence nie należy kłaść żadnych przedmiotów, a ponadto należy zapewnić, by wolna przestrzeń wokół urządzenia była nie mniejsza niż podano poniżej:

Po bokach: 12 cm

Z tyłu: 12 cm

Z góry: 30 cm

• Nie należy usuwać podstawek znajdujących się na spodniej płycie. Urządzenia nie wolno instalować wewnątrz szafki, bezpośrednio pod płytą lub szafką.
• Nie wyjmować stopek, na których stoi piekarnik.
• Nie należy używać urządzenia w pobliżu półek ściennych lub pod przedmiotami wiszącymi takimi jak firanki czy inne łatwopalne tworzywa.
• Podczas pracy urządzenie musi być ustawione na powierzchni odpornej na wysokie temperatury i odpryski tłuszczu. Nie należy ustawiać urządzenia na, lub w pobliżu, gorących powierzchni, otwartego ognia lub łatwopalnych oparów.
• Ostrzeżenie: Kamionkowa płyta do pizzy rozgrzewa się do b. wysokich temperatur i stygnie bardzo powoli dopiero po wyłączeniu piekarnika. W przypadku kontaktu istnieje poważne niebezpieczeństwo poparzenia.
• Przed wyjęciem kamionkowej płyty z urządzenia odczekać aż zupełnie ostygnie.
• Ostrzeżenie: Nie wkładać folii aluminiowej ani innych podobnych materiałów pomiędzy kratkę grilla a płytę kamionkową. Położyć płytę bezpośrednio na kratkę grilla.
• Należy uważać, aby przewód zasilający nie dotykał żadnych gorących elementów.
• Nie należy pozostawiać przewodu zasilającego swobodnie zwisającego.

• Wtyczkę należy wyjąć z gniazdka elektrycznego każdorazowo:

• po zakończeniu pracy;

• w przypadku awarii urządzenia;

• przed przystąpieniem do czyszczenia urządzenia.

• Wyjmując wtyczkę z gniazdka nigdy nie należy szarpać za przewód. Nie chwytać wtyczki mokrymi dłońmi.

• Za szkody wynikłe z nieprawidłowego używania sprzętu lub użytkowania niezgodnego z instrukcją obsługi winę ponosi wyłącznie użytkownik.

Przed użyciem urządzenia po raz pierwszy

• Rozpakować urządzenie i usunąć całkowicie wszelkie naklejki reklamowe, pozostałości opakowania i wkładki. Nie wolno usuwać tabliczki znamionowej.
• Wyczyścić urządzenie zgodnie z instrukcjami w punkcie pt. Czyszczenie i konserwacja.
• Przed użyciem urządzenia po raz pierwszy należy je nagrzewać przez ok. 10 min., z maksymalną mocą, używając obu elementów grzejnych. Czynności tej może towarzyszyć lekki nieprzyjemny zapach. Jest to całkiem normalne i minie po krótkim czasie. Z tego względu należy zapewnić w pomieszczeniu odpowiednią wentylację, otwierając okna lub drzwi balkonowe.

Gałką regulatora temperatury wybieramy odpowiednią moc grzania (100 – 230 °C).

6-pozycyjny przełącznik grzania

Górny element
Górny i dolny element
Termoobieg / Górny element
Termoobieg / Górny i dolny element
Obracający się rożen / Górny element
Obracający się rożen / Górny element / Termoobieg

Elementy grzejne włączają się dopiero po nastawieniu czasomierza.

Czasomierz

• Czasomierz może być używany do ustawienia określonego czasu pracy (do 120 minut).
• Aby wyłączyć urządzenie, przekręcić czasomierz z powrotem do pozycji OFF.
• Aby ustawić czas pracy krótszy niż 20 minut, najpierw przekręcić czasownik na nieco wyższą pozycję, po czym powoli przekręcić go z powrotem do żądanego ustawienia.
• Po upływie zaprogramowanego czasu słychać będzie sygnał dźwiękowy, który informuje o wyłączeniu się elementów grzejnych.

Podświetlane kółko czasomierza

Podświetlane kółko świeci się, kiedy urządzenie jest włączone. Gaśnie, kiedy upłynie zaprogramowany czas pracy lub kiedy pokrętło zostanie ustawione w pozycji OFF.

Obracający się rożen

• Podczas nadziewania produktu na rożen należy zwrócić uwagę, aby produkt nie stykał się ani z górnym ani z dolnym elementem grzejnym – zostawić odpowiednią odległość.
• Na obrotowy rożen nie należy nadziewać więcej niż 3 kg produktu spożywczego.
• Nadziać produkt na rożen w taki sposób, aby rożen przechodził przez środek produktu. W ten sposób produkt nie będzie podchodzić zbyt blisko do ścianek wewnętrznych ani elementów grzejnych. Przytwierdzić produkt zaczepami na środku rozna.
• Wszelkie wystające części (np. skrzydełka kurczaka) należy przyczepić wykałączką, kawałkiem sznurka lub w inny podobny sposób. Dzięki temu żaden kawałek pieczonego produktu nie będzie o nic zahaczać ani nie wypadnie do środka w trakcie pieczenia.
• Wkładanie i wyjmowanie obracającego się rozna:
• Umieścić rożen z produktem na widełkach do zakładania rożna. Zwrócić uwagę na to, czy rożen jest bezpiecznie oparty na wglębieniu w uchwycie.
• Wsunąć końcówkę rożna, która ma połączenie z mechanizmem obrotowym, do mechanizmu obrotowego (patrz rys. II).
• Włożyć drugą końcówkę na zaczep mocujący po przeciwnej stronie (patrz rys. I).
• Aby wyjąć obracający się rożen, powtórzyć powyższe czynności w

odwrotnej kolejności.

Płyta kamionkowa na pizzę

• Płytę kamionkową zawsze należy umieszczać na środku kratki grilla przed wsunięciem jej do piekarnika.
• Rozgrzać piekarnik do odpowiedniej temperatury, zgodnie z opisem w punkcie Pieczenie.
• W przypadku niektórych pizz, wstępnie upieczonych, wykonanych z lekkiego ciasta, należy odpowiednio skrócić fazę rozgrzewania, aby uniknąć przypalenia dna pizzy.
• Po rozgrzaniu piekarnika otworzyć drzwiczki i za pomocą łopatki umieścić pizzę na środku płyty. Pizza powinna być nieco mniejsza niż płyta, tak aby z każdej strony zostało trochę wolnego miejsca.
• Pizza będzie gotowa, kiedy stopi się wierzchnia warstwa sera, a dno lekko się zarumieni. Używając łopatki wyjąć pizzę i podać.

Pieczenie

• Przed włączeniem piekarnika sprawdzić, czy pod dolnym elementem grzejnym znajduje się prawidłowo włóżona tacka na okruchy.
• Rozgrzewać piekarnik przez parę minut przy zamkniętych drzwiczkałch, używając obu elementów grzejnych. Przy pomocy regulatora temperatury nastawić żadaną temperaturę, a na czasomierzu ustawić czas pieczenia.
• Produkty przeznaczone do pieczenia umieszczamy na kratce grilla. W przypadku produktów zawierających

dużą ilość tłuszczu zaleca się stosowanie blachy do pieczenia.

Zapobiega ona skapywaniu tłuszczu do wnętrza piekarnika.

Używając płyty kamionkowej do pizzy, należy ją umieszczac bezpośrednio na kratce grilla.

• Zamknąć drzwiczki, ustawić regulator temperatury oraz 6-pozycyjny przełącznik na żądanych pozycjach i ustawić czas pieczenia za pomocą pokrętła czasomierza.
• Po upływie zaprogramowanego czasu pracy, czasomierz automatycznie wyłączyć urządzenie.
• Aby wyłączyć urządzenie, nastawić czasomierz na OFF.
• Do otwierania gorących drzwiczek po pieczeniu zawsze używać specjalnego uchwytu.
• Wyjmując blachę lub kratkę, używać przeznaczonego do tego celu uchwytu z zestawu. Podobnie przy wyjmowaniu obracającego się rożna, używać uchwytu do rożna. Blachę i kratkę zawsze należy kłaść na powierzchni odpornej na wysokie temperatury.
• Po zakończeniu pracy wyjąć wtyczkę z kontaktu.

Czas pieczenia/pieczenia na roźnie

Podany poniżej czas pieczenia/pieczenia na roźnie jest tylko przybliżony, gdyż każdy produkt żywnościowy różni się rodzajem, konsystencją itp.; sprawdź również informacje na opakowaniu.

Produkt	Temperatura / ustawienie	Czas pieczenia / pieczenia na roźnie
Kurczak (obracający się rożen)	230°Club	60 minut
Pizza (głęboko zamrożona)	220°C	10-12 minut
Grzanka hawajska	220°C	14-16 minut
Bagietka (głęboko zamrożona)	220°C	14-15 minut

Czyszczenie i konserwacja

• Przed przystąpieniem do czyszczenia należy zawsze poczekać aż urządzenie całkowicie wystygnie.
• Aby nie dopuścić do porażenia prądem, nie czyścić urządzenia cieczami ani nie zanurzać go.
• Do czyszczenia nie należy stosować żrácych roztworów, środków ścierających, ani aerozoli do czyszczenia piekarników i kuchenek.

• Zewnętrzną obudowę można oczyścić przecierając lekko wilgotną, gładką ściereczką.

• Po pieczeniu kurczaka wyczyścić wilgotną ściereczką dolny element grzejny z resztek tłuszczu.

• Blachę do pieczenia, kratkę grilla, rożen i zaczepy na żywność można myć w gorącej wodzie z dodatkiem delikatnego płynu do mycia naczyń.

- Tackę na okruchy można wyjąć w celu umycia. Jeżeli zebrała się na niej grubsza warstwa tłuszczu, najlepiej najpierw zetrzeć ją ręcznikiem papierowym. Po wyczyszczeniu umieścić tackę z powrotem pod dolnymi elementami grzejnymi.

- Wewnętrzną szybę drzwi szklanych można zdjąć, aby ułatwić czyszczenie.

• W tym celu odkręcić 4 śruby i zdjąć 2 metalowe uchwyty. Wyjąć szybę szklaną z uszczelką.
• Wyczyścić i dobrze wysuszyć szybę.
• Aby ponownie założyć szybę, umieścić ją w taki sposób, aby szersza uszczelka była skierowana w dół.
• Zamontować 2 metalowe uchwyty i przykręcić je mocno 4 śrubami.

- Przed myciem płyty kamionkowej do pizzy odczekać aż zupelnie ostygnie. Wszelkie resztki żywności można zeskrobać drewnianą łopatką. Ponieważ powierzchnia płyty jest porowata, pojawienie się odbarwień w wyniku kontaktu z żywnością jest zjawiskiem normalnym.

- Jeżeli podczas czyszczenia płyta była płukana w wodzie, zadbać o to by przed ponownym użyciem była ona zupełnie sucha. Prawidłowy efekt pieczenia uzyskuje się tylko na zupełnie suchej płycie.

Wymiana wewnętrznej żarówki

Zużyta żarówkę można wymienić. Odłączyć urządzenie od gniazdka zasilania, odkręcić śruby mocujące pokrywę żarówki i zdjęć ją. Wyjąć zużyta żarówkę, założyć nową typu E14 (15 – 25 W) – do nabycia w sklepie – po czym zamontować z powrotem osłonę.

Utylizacja

Urządzenia oznaczone powyższym symbolem należy utylizować osobno, a nie wraz ze zwykłymi odpadkami z gospodarstwa domowego. Urządzenia takie zawierają bowiem cenne materiały, które można poddać recyklingowi. Odpowiednia utylizacja takich urządzeń pomaga w ochronie środowiska i zdrowia człowieka. Szczegółowych informacji na ten temat udzielają lokalne władze lub sklepy prowadzące sprzedaż detaliczną.
