INSTRUKCJA OBSŁUGI GUARDIAN PRO 3 KIDDY

Instrucciones de operación Instrukcja Obsługi

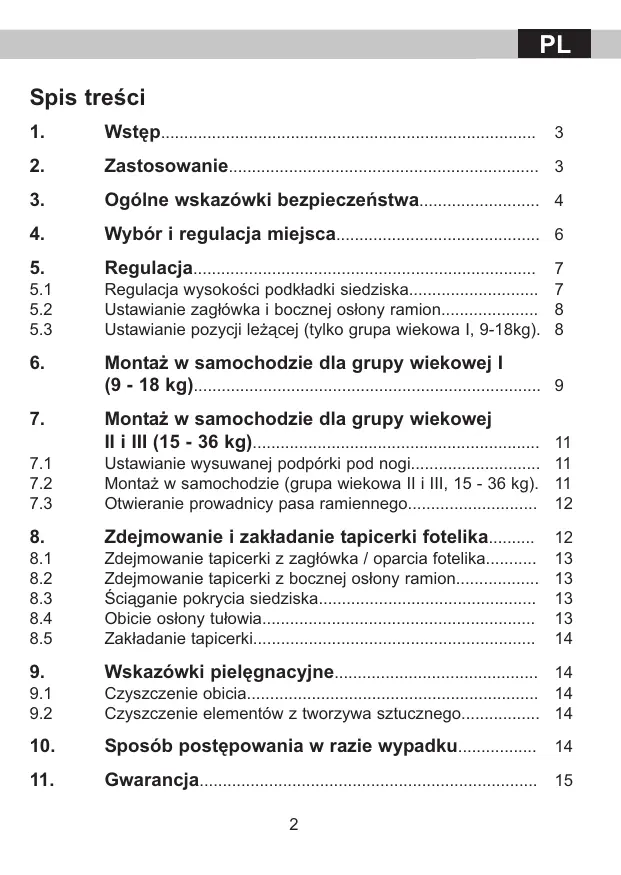

Ogólne wskazówki bezpieczeństwa 4

Wybór i regulacja miejsca 6

Regulacja Regulacja wysokości podkładki siedziska Ustawianie zagłówka i bocznej osłony ramion Ustawianie pozycji leżącej (tylko grupa wiekowa I, 9-18kg).

Montaż w samochodzie dla grupy wiekowej I (9 - 18 kg) 9

Montaż w samochodzie dla grupy wiekowej II i III (15 - 36 kg) 11

Ustawianie wysuwanej podpórki pod nogi 11 Montaż w samochodzie (grupa wiekowa II i III, 15 - 36 kg). 11 Otwieranie prowadnicy pasa ramiennego 12

Zdejmowanie i zakładanie tapicerki fotelika

Wskazówki pielęgnacyjne 14

Sposób postępowania w razie wypadku 14

8.1 8.2 8.3 8.4 8.5 9.1 9.2

Zdejmowanie tapicerki z zagłówka / oparcia fotelika Zdejmowanie tapicerki z bocznej osłony ramion Ściąganie pokrycia siedziska Obicie osłony tułowia Zakładanie tapicerki

Czyszczenie obicia 14 Czyszczenie elementów z tworzywa sztucznego 14

PL Instrukcja obsługi fotelika kiddy guardian pro 2

Cieszymy się, że wybierając system zabezpieczenia dla dziecka (A) zdecydowaliście się Państwo na zakup fotelika kiddy guardian pro 2. Fotelik kiddy guardian pro 2 jest kolejnym innowacyjnym produktem z naszej Linii Pro. Dzięki specjalnemu, pochłaniającemu energię materiałowi fotelik zapewnia optymalne bezpieczeństwo w przypadku zderzenia bocznego. Państwa fotelik zaopatrzony jest również w absorber kiddy shock (F), zapewniający pełne bezpieczeństwo podczas zderzenia czołowego.

Aby zapewnić kompleksową ochronę dziecka, kiddy guardian pro 2 musi być koniecznie używany w sposób przedstawiony w niniejszej instrukcji. Poszczególne części fotelika kiddy guardian pro 2 zostały w tej instrukcji oznaczone literami i wyjaśnione odpowiednimi punktami o tej samej nazwie w treści instrukcji.

Fotelik kiddy guardian pro 2 został skontrolowany i posiada atest zgodnie z najnowszą wersją normy dopuszczającej ECE-R44/04. Posiada homologację typu „universal”. Oznacza to, że fotelik może być używany we wszystkich pojazdach na siedzeniach z trzypunktowym pasem bezpieczeństwa zgodnie z normą ECE 16 lub innymi podobnymi normami.

System kiddy guardian pro 2 jest przystosowany do klas wagowych I do III, tj. dla dzieci o wadze ciała 9 kg - 36 kg (od ok. 9 miesięcy do ok. 12 roku życia) lub dla dzieci o wzroście do 150 cm. Grupy wiekowe (klasy wagowe):

grupa I: 9kg–18kg grupa II: 15kg–25kg grupa III: 22kg–36kg

PL W przypadku dzieci ważących 9kg–18kg (czyli mniej więcej w wieku od 9 miesięcy do ok. 4 lat) konieczne jest użycie przynależnej osłony tułowia (M). Należy również zwrócić uwagę na prawidłowe używanie podkładki siedziska (K) (patrz punkt 5.1).

Używając fotelik w pojeździe należy przestrzegać wskazówek zawartych w podręczniku użytkownika dla danego pojazdu lub skontaktować się z autoryzowanym serwisem.

3. Ogólne wskazówki bezpieczeństwa

Przed pierwszym zamontowaniem systemu należy dokładnie zapoznać się z instrukcją użytkowania. Używanie fotelika w niewłaściwy sposób może spowodować zagrożenie życia Twojego dziecka.

Wiele obrażeń ciała powodowanych przez bezmyślność można łatwo uniknąć. W przypadku dzieci o wadze ciała od 9 kg do 18 kg fotelik należy używać zawsze z przynależną osłoną tułowia (M), jak również z podkładką siedziska (K).

System należy używać wyłącznie dla dzieci o wadze ciała 9 kg do maks. 36 kg (klasy wagowe I - III).

Przed każdą jazdą należy sprawdzić, czy system zabezpieczający dziecko (A) jest zoptymalizowany pod kątem wielkości dziecka. W czasie jazdy nie należy przeprowadzać żadnych czynności regulacyjnych przy foteliku. Należy upewnić się, że wszystkie elementy są prawidłowo domknięte / zamocowane.

System (A) należy zawsze zabezpieczać 3-punktowymi pasami zamontowanymi w pojeździe. 4

PL Należy upewnić się, że żadne elementy systemu (A) nie są zakleszczone w drzwiach lub regulowanych siedzeniach pojazdu.

Zwłaszcza w przypadku pojazdów typu van i karawan należy pamiętać, aby system (A) mocowany był w miejscu możliwie łatwo dostępnym w przypadku akcji ratowniczej przeprowadzanej przez osoby z zewnątrz. Pas nigdy nie może być luźny. Obciążenia występujące w czasie wypadku są wielokrotnie większe niż w przypadku napiętego pasa. Należy zwrócić uwagę na prawidłową pozycję zamka pasów zamontowanych w pojeździe. Dziecka w foteliku (A) nie wolno pozostawiać bez nadzoru.

Na tylnej półce pojazdu nie należy kłaść żadnych ciężkich przedmiotów, gdyż w razie wypadku mogą one stanowić zagrożenie dla osób znajdujących się w kabinie.

Przewożąc pusty fotelik (A) w samochodzie, należy go zawsze zabezpieczać w opisany sposób 3-punktowym pasem bezpieczeństwa.

Niedozwolone jest wprowadzanie jakichkolwiek zmian w systemach zabezpieczających dziecko (A). Może to spowodować niesprawność systemów zabezpieczających lub ograniczenie ich skuteczności. W razie wystąpienia trudności należy skontaktować się ze sprzedawcą fotelika lub bezpośrednio z producentem.

Fotelik (A) należy chronić przed bezpośrednim oddziaływaniem promieni słonecznych, w przeciwnym razie fotelik może ulec nadmiernemu nagrzaniu. System zabezpieczający dziecko (A) może być używany wyłącznie na siedzeniach z trzypunktowym pasem bezpieczeństwa zgodnie z normą ECE 16 lub innymi podobnymi normami. Upewnić się, że fotelik (A) został zamocowany w pojeździe zgodnie z niniejszą instrukcją. 5

PL W trakcie dłuższej podróży należy uwzględnić dla dziecka odpowiednią ilość postojów oraz zwrócić uwagę, aby dziecko bez nadzoru nie wysiadało z samochodu na stronę jezdni. Jeśli drzwi samochodu wyposażone są w zabezpieczenia przed dziećmi, należy je zawsze używać.

Nie używać fotelika (A), jeśli jego elementy zostały uszkodzone lub poluzowały się w wyniku wypadku (przy prędkości większej niż 10km/h) lub wskutek innych okoliczności (Service Plus: patrz punkt 10).

Pasy należy prowadzić wyłącznie w sposób opisany przez producenta.

4. Wybór i regulacja miejsca

Należy dokładnie zapoznać się z informacjami zawartymi w podręczniku eksploatacji samochodu dotyczącymi używania fotelików dziecięcych (A).

Fotelik (A) kiddy guardian pro 2 może być zamontowany w samochodach na każdym siedzeniu wyposażonym w 3-punktowe pasy bezpieczeństwa (rys. 1). System kiddy guardian pro 2 może być również używany na siedzeniach zwróconych tyłem do kierunku jazdy, które są wyposażone w 3-punktowe pasy bezpieczeństwa (rys. 1).

Jeżeli producent pojazdu zezwala na montaż fotelika na siedzeniu *pasażera, powinno zostać ono przesunięte jak najbardziej w tył.

Jeśli zagłówek siedzenia przeszkadza podczas montowania fotelika, należy przesunąć go w najwyższe położenie lub zdjąć (rys. 2).

Ponieważ oparcie fotelika (C) kiddy guardian pro 2 jest ruchome, zawsze przylega do oparcia siedzenia w samochodzie. Jeśli oparcia siedziska w samochodzie są regulowane należy je tak ustawić aby ściśle przylegały do oparcia kiddy guardian pro 2. 6

5.1 Regulacja wysokości podkładki siedziska

Fotelik kiddy guardian pro 2 może być używany przez dziecko o wadze od 9 kg do 18 kg z osłoną tułowia (M) i odpowiednio ustawioną podkładką siedziska (K) (rys. 3).

Fotelik kiddy guardian pro 2 wyposażony jest w podkładkę siedziska (K) umożliwiającą dopasowanie fotelika do wzrostu dziecka między ok. 9 miesiącem a 4 rokiem życia (9 kg – 18 kg) poprzez regulację wysokości siedzenia.

Podkładka siedziska (K) może być wielostopniowo dopasowywana do wzrostu dziecka oraz zapewnia małym dzieciom wyraźnie zwiększoną wygodę siedzenia. Podczas regulowania podkładki siedziska należy postępować w następujący sposób: Poziom A: 9 – 13 kg (ok. 9 – 18 miesięcy); podkładka siedziska złożona (rysunek 4+5) Poziom B: 13 – 18 kg (ok. 18 miesięcy – 4 lat); podkładka siedziska rozłożona (rysunek 6+7)

Podkładka siedziska (K) powinna być zawsze zamocowana; w tym celu należy przeprowadzić elementy łączące pod podłokietnikami (D) i zamknąć zapięcie znajdujące się na zewnątrz na obiciu fotelika (rys. 8).

Aby odpowiednio ustawić pozycję siedzącą za pomocą podkładki siedziska (K) należy również ustawić zagłówek (G) w prawidłowej pozycji. Podkładki siedziska (K) należy używać wyłącznie w połączeniu z osłoną tułowia. 7

5.2 Ustawianie zagłówka i bocznej osłony ramion

PL Nowy system regulacji umożliwia optymalne dopasowanie fotelika kiddy guardian pro 2 do wielkości dziecka - w tym celu równocześnie regulowany jest zagłówek (G) i boczne osłony ramion (H).

Zagłówek jest prawidłowo ustawiony, jeśli głowa dziecka znajduje się w środkowym obszarze zagłówka (G) (rys.10).

Aby odpowiednio ustawić zagłówek (G) i osłonę ramion (H) należy pociągnąć uchwyt do regulacji wysokości (Q) znajdujący się na tylnej stronie zagłówka (G) lekko na zewnątrz i równocześnie przesunąć zagłówek (G) do góry lub do dołu aż do osiągnięcia pożądanej wysokości (rys. 11).

Aby sprawdzić, czy zagłówek (G) jest unieruchomiony, można lekko nacisnąć go do dołu. 5.3 Ustawianie pozycji leżącej (tylko grupa wiekowa I, 9 - 18 kg)

Fotelik kiddy guardian pro 2 może być rozłożony do pozycji leżącej zapewniając tym samym wygodę i bezpieczeństwo przede wszystkim podczas dłuższych podróży.

Z funkcji tej można korzystać wyłącznie dla dzieci grupy wiekowej I (9kg - 18kg) w połączeniu z osłoną tułowia.

Aby ustawić fotelik w pozycji leżącej, należy najpierw odpiąć pasy samochodu.

Przesunąć fotelik kiddy guardian pro 2 do przodu na tyle, aby pałąk do ustawiania pozycji (E), znajdujący się na tylnej stronie skorupy fotelika, mógł zostać rozłożony do tyłu (rys. 12). Następnie należy dosunąć fotelik do oparcia siedzenia samochodu. 8

PL Rozłożony pałąk do ustawiania pozycji (E) musi przylegać do oparcia siedzenia samochodu. Jego zadaniem jest zapobieganie przesunięciu się fotelika do tyłu (rys. 13).

Następnie można przesunąć oparcie (C) fotelika kiddy guardian pro do pozycji leżącej. Pozycja leżąca osiągana jest poprzez dosunięcie zagłówka (G) fotelika dziecięcego do oparcia siedzenia samochodu (rys. 9).

Fotelika nie wolno ustawiać do pozycji leżącej w czasie jazdy. W tym celu należy zatrzymać samochód. Należy odpiąć pasy samochodu, zmienić pozycję pałąka do ustawiania pozycji (E) i oparcia (C) fotelika, a następnie ponownie zapiąć fotelik pasami samochodu.

Sposób zabezpieczania dziecka w pozycji leżącej opisany jest w punkcie 6.

6. Montaż w samochodzie dla grupy wiekowej I (9 - 18 kg)

Ustawić fotelik kiddy na siedzeniu samochodu zgodnie z opisem w punkcie 4. Upewnić się, czy fotelik i podkładka siedziska dostosowane jest do wielkości i wagi dziecka (punkt 5).

Fotelik kiddy guardian pro 2 zapinany jest 3-punktowym pasem samochodowym przy użyciu prowadnic pasa w osłonie tułowia (N) (rys. 14). Fotelik kiddy guardian pro 2 może być używany dla dzieci z grupy wiekowej I wyłącznie wraz z przynależną osłoną tułowia (M) oraz podkładką siedziska (K).

PL Podczas sadzania dziecka w fotelik należy zwrócić uwagę, aby ciało dziecka dokładnie przylegało do oparcia (C).

Osłonę tułowia (N) należy wsunąć w prowadnice w skorupie fotelika (rys. 15). Osłonę tułowia należy dosunąć na tyle, aby ściśle przylegała do tułowia dziecka.

Następnie należy przeprowadzić 3-punktowy pas samochodowy wokół fotelika kiddy zapinając go w jego zamku (rys. 16).

Należy przy tym pamiętać, aby klamra pasa zatrzasnęła się w zamku z wyraźnym odgłosem kliknięcia i była w nim mocno osadzona.

Jeśli osłona tułowia (M) fotelika kiddy wyposażona jest w zabawki, podczas zapinania pasa należy je położyć na osłonie tułowia (rys. 17).

Pas biodrowy należy przeprowadzić przez czerwone prowadnice pasa w osłonie tułowia (N).

Następnie naciągnąć pas biodrowy (rys. 18). Osłona tułowia musi przy tym ściśle przylegać do tułowia dziecka. Następnie należy przeprowadzić pas biodrowy przez uchwyt prowadnice pasa w osłonie tułowia (rys. 19). Zwrócić uwagę, aby pasy leżały na sobie płasko i nie były przekręcone.

Naciągnąć pas barkowy w kierunku napinacza (rys. 19).

Przed rozpoczęciem jazdy należy upewnić się, że pas biodrowy i barkowy prawidłowo przylegają do osłony tułowia (M), są odpowiednio napięte i nie są skręcone. Pasy muszą przylegać płasko do osłony tułowia w miejscu ich prowadzenia (rys. 19+20). Należy regularnie kontrolować położenie pasów. 10

7. Montaż w samochodzie dla grup wiekowych II i III (15 - 18 kg) Używanie fotelika bez osłony tułowia (M) jest dozwolone dopiero w przypadku dzieci ważących przynajmniej 15kg (ok. 4 rok życia). Polecamy używanie osłony tułowia do osiągnięcia przez dziecko wagi 18kg. W przypadku używania fotelika bez osłony tułowia (M) zawsze usunąć podkładkę siedziska (K).

7.1 Ustawienia wysuwanej podpórki pod nogi

Ustawienie wysuwanej podpórki pod nogi (L) zapewnia dziecku zdecydowanie większy komfort siedzenia. Podpórka pod nogi (L) może zostać ustawiona w 4 pozycjach. Należy wsunąć lub wysunąć podpórkę pod nogi aby ustawić ją w żądanej pozycji (rys. 21). 7.2 Montaż w samochodzie (grupa wiekowa II i III, 15 - 36 kg)

Ustawić fotelik kiddy na siedzeniu samochodu zgodnie z opisem w punkcie 4. Posadzić dziecko i upewnić się, czy fotelik jest dostosowany do wielkości dziecka (punkt 5).

Aby zapewnić dziecku bezpieczeństwo za pomocą 3-punktowego pasa samochodowego należy:

Wyjąć pas samochodowy i przeprowadzić pas biodrowy pod obiema podłokietnikami (D) fotelika. Zamknąć zamek. Zwrócić przy tym uwagę na prawidłowe zamknięcie zamka pasów (rys. 22). 11

PL Naciągnąć pas biodrowy i przeprowadzić pas ramienny pod podłokietnikiem fotelika po stronie zamka (D) (rys. 23).

Przeprowadzić pas diagonalny (barkowy) pomiędzy czerwonyną prowadnicą pasa diagonalnego (B) oraz zagłówkiem (H) (Rys. 24; Cyf. 1). Pociągnąć pas w kierunku szyi dziecka (w kierunku zwijacza pasa) (Rys. 24; Cyf. 2). Prosimy aby pas bezpieczeństwa był poprowadzony przez prowadnicę pasa diagonalnego (B) (Rys. 26).

Uważać, by pas znajdował się w prowadnicach diagonalnych (B) i nie zakleszczył się na hakach (Rys. 25).

Sprawdzić, czy pasy nie są skręcone i przylegają ściśle do ciała dziecka. Należy również zwrócić uwagę na prawidłową pozycję zamka pasów.

Napiąć pas biodrowy i ramienny (rys. 26).

Należy regularnie kontrolować położenie pasów podczas dłuższych podróży. 7.3 Otwieranie prowadnicy pasa ramiennego

Aby otworzyć prowadnicę pasa ramiennego (B) należy docisnąć hak do dołu (rys. 27), a następnie wyjąć pas od siebie do przodu.

8. Zdejmowanie i zakładanie tapicerki fotelika

Aby otworzyć prowadnicę pasa diagonalnego (B), nacisnąć ja ku dołowi (Rys. 27; Cyf. 1) a następnie wyciągnąć na bok pas (Rys. 27; Cyf. 2).

8.1 Zdejmowanie tapicerki z zagłówka / oparcia fotelika

PL Obicie zagłówka i oparcia fotelika wykonane są w formie jednego elementu.

Przesunąć zagłówek (G) do najwyższej pozycji. Odpiąć obicie wokół uchwytu do regulacji wysokości (Q) fotelika znajdujący się na tylnej stronie zagłówka (G) i pod obiema prowadnicami pasa ramiennego (B). Zdjąć obicie z zagłówka (G) pociągając od tyłu do przodu. 8.2 Zdejmowanie tapicerki z bocznej osłony ramion

Przesunąć zagłówek (G) do najniższej pozycji. Otworzyć zapięcia znajdujące się z tyłu osłony ramion. Teraz można zdjąć obicie z bocznej osłony ramion (H) pociągając od dołu do góry. 8.3 Ściąganie pokrycia siedziska

Pokrycie wysuwanej podpórki pod nogi jest przymocowane przy pomocy taśmy gumowej. Pokrycie można ściągnąć delikatnie pociągając je ku górze. Następnie odpiąć rzepy pod podpórką pod nogi i pod siedziskiem.

Ściągnąć taśmę mocującą z oparcia (C) i ściągnąć pokrycie pociągając je do góry. 8.4 Obicie osłony tułowia / zabawki

Obicia osłony tułowia nie wolno zdejmować ani prać. W przypadku uszkodzenia osłony tułowia lub jej obicia należy skontaktować się z odpowiednią specjalistyczną placówką handlową lub bezpośrednio z producentem. 13

8.5 Zakładanie tapicerki

Podczas zakładania obicia należy wykonywać czynności w odwrotnej kolejności jak przy zdejmowaniu (patrz 8.1 - 8.3).

9. Wskazówki pielęgnacyjne 9.1 Czyszczenie obicia

Obicia stanowią istotny element systemu zabezpieczającego. Dlatego też należy używać wyłącznie oryginalnych obić dostarczanych przez producenta. Jeśli konieczne są zapasowe obicia, można je zamówić w sklepie branżowym.

Obicie i zdejmowany sznurek mocujący zabawki można prać w temperaturze 30 stopni w trybie dla tkanin delikatnych. Obicia nie wolno odwirowywać lub suszyć w suszarce.

9.2 Czyszczenie elementów z tworzywa sztucznego

Elementy z tworzywa sztucznego można czyścić za pomocą łagodnego środka do czyszczenia lub wilgotną ściereczką. W żadnym wypadku nie należy używać silnych środków czyszczących (np. rozpuszczalników).

10. Sposób postępowania w razie wypadku

Po wypadku przy prędkości większej niż 10 km/h fotelik musi zostać skontrolowany przez producenta pod kątem ewentualnych uszkodzeń, a w razie potrzeby konieczna jest jego bezpłatna wymiana.

Fotelik kiddy guardian pro 2 objęty jest 2-letnią gwarancją na wady produkcyjne i materiałowe. Okres gwarancyjny rozpoczyna się w dniu dokonania zakupu. Podstawą reklamacji jest paragon i karta gwarancyjna.

Świadczenia gwarancyjne obejmują foteliki prawidłowo użytkowane, które zostaną odesłane do producenta w czystym i schludnym stanie.

Gwarancja nie obejmuje:

- oznaki naturalnego zużycia oraz uszkodzenia spowodowane nadmierną eksploatacją - szkody spowodowane niewłaściwym lub nieprawidłowym użytkowaniem.

Materiały: Wszystkie zastosowane materiały spełniają wysokie wymogi dotyczące odporności kolorów na promieniowanie UV. Mimo to wszystkie materiały ulegają płowieniu, jeśli są wystawione na działanie promieniowania UV. Zjawisko to nie jest więc wadą materiałową lecz zwykłą oznaką zużycia, która nie jest objęta gwarancją. W przypadku reklamacji należy bezzwłocznie skontaktować się ze sprzedawcą fotelika.

Firma kiddy życzy Państwu i Państwa dziecku przyjemnej i bezpiecznej podróży!
