GA-F2A85XM-D3H - Płyta główna GIGABYTE - Bezpłatna instrukcja obsługi

Typ produktu	Płyta główna
Marka	GIGABYTE
Model	GA-F2A85XM-D3H
Gniazdo	Gniazdo FM2
Chipset	AMD A75 (F2A85)
Format	Micro-ATX
Gniazda pamięci	2 x DDR3 DIMM (maks. 64 GB, DDR3 1866/1600/1333/1066)
Gniazda rozszerzeń	1 x PCI Express x16, 1 x PCI Express x1, 1 x PCI
Pamięć masowa	6 x SATA 6Gb/s, 1 x eSATA
Audio	Realtek ALC887 (8 kanałów)
Sieć	Realtek GbE LAN
Porty USB z tyłu	2 x USB 3.0, 4 x USB 2.0
Złącze zasilania	24-pin ATX, 4-pin ATX 12V
Wymiary (dł. x szer.)	24.4 cm x 22.5 cm
Szacunkowa waga	0.5 kg
Główne funkcje	Ultra Durable 4 Classic, Dual Graphics, All Solid Capacitors
Konserwacja i czyszczenie	Regularnie odkurzaj suchą szmatką, unikaj wilgoci.
Bezpieczeństwo	Ochrona przed przepięciami, zgodność z RoHS
Części zamienne i naprawialność	Dostępne za pośrednictwem autoryzowanych dealerów GIGABYTE

Często zadawane pytania - GA-F2A85XM-D3H GIGABYTE

Jaki procesor jest kompatybilny z płytą główną GA-F2A85XM-D3H?

Płyta główna jest przeznaczona dla procesorów AMD z gniazdem FM2, w tym serii AMD A-Series (APU) i AMD Athlon.

Jak zainstalować pamięć RAM?

Otwórz zatrzaski na końcach gniazda, wyrównaj wcięcie modułu z wcięciem w gnieździe, a następnie mocno dociśnij, aż zatrzaski się zablokują.

Jak podłączyć panel przedni?

Podłącz kable obudowy (zasilanie, reset, LED) do złącza F_PANEL na płycie głównej, zgodnie ze schematem w instrukcji.

Czy mogę użyć procesora Intel?

Nie, ta płyta główna obsługuje tylko procesory AMD z gniazdem FM2. Procesor Intel nie jest kompatybilny.

Jaka jest zalecana moc zasilacza?

Zalecany jest zasilacz dobrej jakości o mocy co najmniej 500W, zwłaszcza jeśli używasz dedykowanej karty graficznej.

Jak zaktualizować BIOS?

Użyj narzędzia @BIOS firmy GIGABYTE w systemie Windows lub funkcji Q-Flash w BIOS-ie, aby zaktualizować BIOS przez USB.

Czy ta płyta główna obsługuje CrossFire?

Obsługuje AMD Dual Graphics z APU i kompatybilną kartą graficzną, ale nie klasyczne CrossFire.

Jakie typy portów USB są dostępne?

Płyta główna oferuje 2 porty USB 3.0 z tyłu, 4 porty USB 2.0 z tyłu oraz wewnętrzne nagłówki USB dla dodatkowych portów.

Jak zainstalować wentylator procesora?

Nałóż pastę termoprzewodzącą na CPU, zamocuj radiator, a następnie podłącz kabel wentylatora do złącza CPU_FAN na płycie głównej.

Gdzie znaleźć pełną instrukcję?

Pełna instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na oficjalnej stronie GIGABYTE lub na platformach takich jak notice-facile.com.

INSTRUKCJA OBSŁUGI GA-F2A85XM-D3H GIGABYTE

• Kolejność instalacji są sąość w zaleznosci od typu obudowy oraz instalowanych ur.§adzenia. Ponieszka kolejność instalacji zostafa pokazana na przykleadzie systemu GIGABYTE i sązy Jedynie celom informacyjnym.
• W celu uzyskania dokladnej specyfikazioni plytGY glownej, prosze skorzysta c z instrukcji uzytkownika.
• Przed zainstalowaniem urzadzen, upewnij sie ze są one kompatybilne ze zlaczami w twoim komputerze.
• Przed instalacja urzadzenia upewnij są ze zarowy no one jak i komputer są wylączone. Odlacz kabel zasilajacy od zasilacza by uniknac uszkodzenia przytuet.
• Umieść komputer na stabilnej powierzchni by uniknac nieprawidowej instalacji besteht wynikiem wstrzasów.

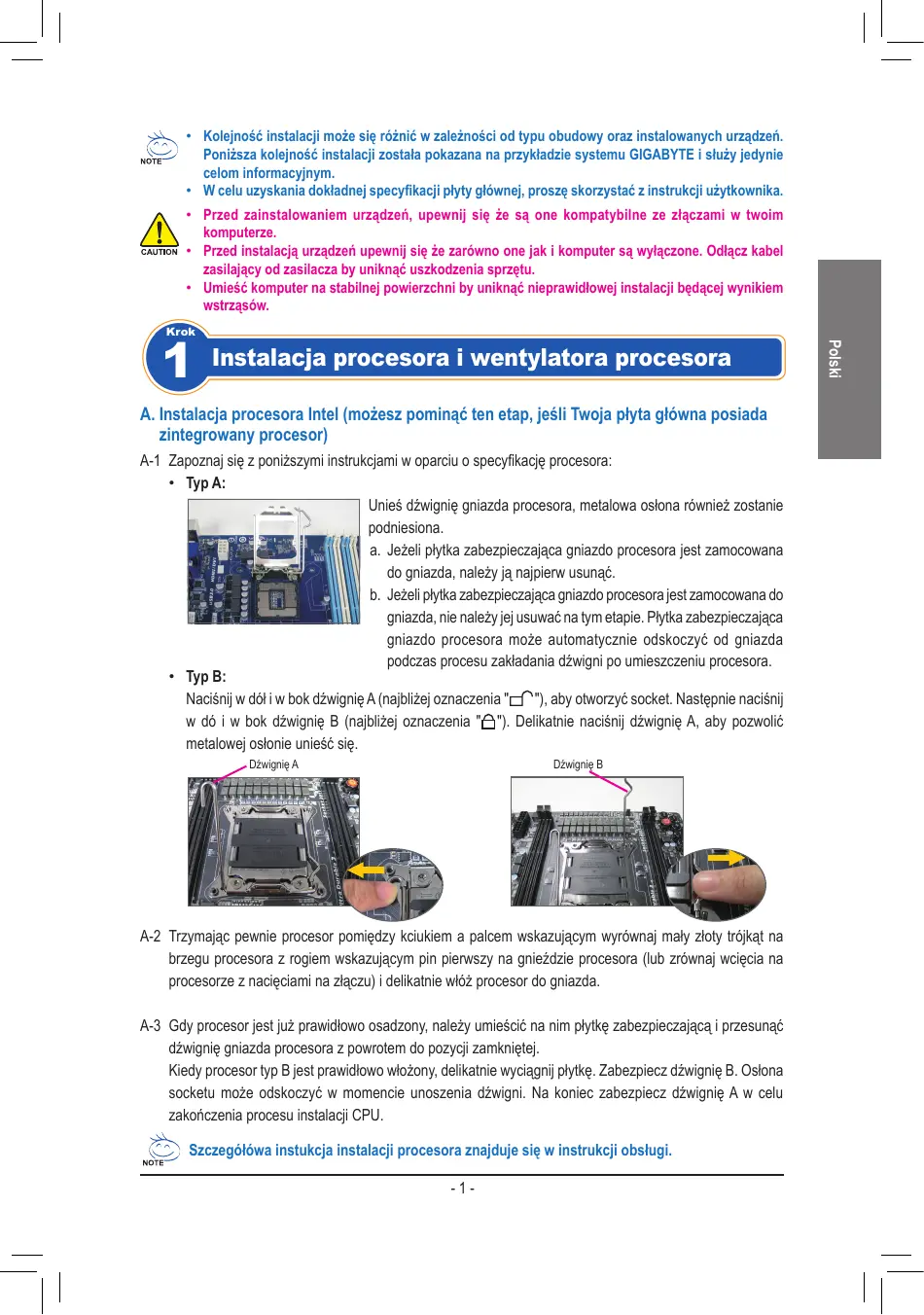

Instalacja procesora i wentylatora procesora

A. Instalacja procesora Intel (możesz pominć ten etap, jestli Twoja płyta glówna posiada zintegrowany procesor)

A-1 Zapoznaj sie z poniższymi instrukcjami w oparciu o specyfikacja procesora:

Typ A:

Unies dzwignie gniazda procesora, metalowa oslona rornyez zostanie podnieszona.

a. Ježeli plytka zabezieczajca gniazdo procesora jest zamocowan do gniazda, naleź y ja njapiew usunać.
b. Ježeli plytka zabepeziejca gniazdo procesora jest zamocowan do gniazda, nie naleź jej uswuć na tym etapie. Plytka zabepeziejca gniazdo procesora要去 automatycznie odkoczyć od gniazda podczas procesu zakladania dźwigni po umieszczeniu procesora.

Typ B:

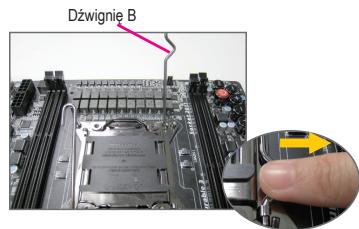

Nacijsnij w doli w bok dzwignie A (najblijez oznaczenia "☐"), aby otworzy socket. Nastepnie nacijsnij w do i w bok dzwignie B (najblijez oznaczenia "Θ"). Delikatnie nacijsnij dzwignie A, aby pozwolnic metalowej oslonie uniesc sie.

A-2 Trzymaję pewnie procesor pomiedź yckiukiem a palcem wskazujacym wyrównaj maly złoty trójkat na brzegu procesora z rogiem wskazujacym pin pierwyszny na gnieźdie procesora (lub zȩwnaj wciecia na procesorze z naciemici na zȩczu) i delikatnie wędź procesor do gniażda.
A-3 Gdy procesor jest juices prawidlowo osadzony, nalezy umiecić na nim plytké zabezpieczajęc i przyzesṇać dzwignie gniazda procesora z powrotem do Pozycji zamknietàj.

Kiedy procesor typ B jest prawidlowo włozony, delikatnie wymiagnij plytke. Zabezpiecz dzwignie B. Osłona socketu要去 odskoczyc w momencieunoszenia dzwigni. Na koniec zabezpiecz dzwignie A w celu zakońzenia procesu instalacji CPU.

Szczegółowa instukcja instalaci procesora znajduje sie w instrukcjji obslugi.

B. Instalacja procesora AMD (możesz pominć ten etap, sąsi Twoja plyta glówna posiada zintegrowany procesor)

B-1 Podnieś dzwignie blokady gniazda procesora. Dopasuj pierwszy pin procesora (oznaczony malym trojkatem) z oznaczeniem na gnieźdie i delikatnie umieszć procesor w gnieźdie. Upewnj sie ze piny procesora dokladnie pasuju do otworów.
B-2 Po umieszczenui procesora w gnieźcie, przytrzymaj palcemŚrodek procesora i opusć dzwignie blokujac tym samym是我的 polożenie.

• Nie umieszczaj procesora w gnieździe na sil. Nie ma moziwość niepoprawngo wlozenia procesora. Jeśli zajdie taka potrzeba, popraw dopasowanie procesora.
• Uwaga! Wźadnym wypadku nieNSEzzy dotykać zȩczy gniażda procesora. W celu ochrony gniażda procesora, zawszeNSEZy zakladać to zabeepieczenie jestli procesor Nie jest zainstalowy.

C. Instalacja chlodzenia procesora

C-1 Przed instalacja chlodzenia procesora, prosze nałyść cienka warstwo pasty temoprzewodźęj na powierzchni procesora. Dopiero wtedy zamocuj wentylator (skorzystaj z instrukcji instalacji dolaczonej do chlodzenia).
C-2 Podłucz kabel zasilajczy wentylator do złacza CPU_FAN umieszczonego na plycie glównej zapewniajac w ten sposob seinen węsiwo prace.

Instalacja pAMIęci

Zwroc uwage na ulożenie modulówAMIJIc. Odchyl zatrzaski zabezmieczajcane obu końcach gniażda. Umieść mołdAMIJIc w gnieździe. JakPokazano na obrazku po lewej stronie, umieść palec naGORze moduluAMIJIc i docsijn. Zatrzaski na obu końcach gniażda powinny sie zamknac, blokujac w ten sposobAMIJIc w prawidowej poźycji.

Przygotowanie obudowy i instalacja zasilacza

Zdejmij oba boki i góre obudowy w celu instalacji zasilacza. Umieść zasilacz w odpwiednim要比jcu w skrzynci z zabezmiecz go szubami. Jego lokalacja oraz sposob umieszczenia要去 roźnic wazoleńność od uzytego typu obudowy.

W celu dostarczenia komputerowy odpowiednej ilosci energii, zaleca sie uzycie zasilacza dobrej jakosci. Jesli uzyty zasilacz bedzie za slaby, systemMZe pracawcNIstabilnie lub nie bedzie dal sie uruchomic.

Krok

4 Instalacja płyty glównej

Usun oryinaln tynl nzabk z odubowy i zastap ja egzemplarzem dostarczonym razem z odubowa. Umiec plye glowna wewnatrz odubowy dopasowujc jej pozycle do umieszczonej wczesniej blaszki. Dopasuj otwory montaowew pplyce glowne j odopwiadajacymi im otworami w odubowie. Zabepezicz plye glowna przy pomocy szub.

tyina blaszka

Krok

5 Instalacja kart rozszercen

Karta graficzna PCI Express

Znajdź gniazdo odppiewiedne dla karty któr chcesz zaintalować i usuń zabezmiecie gniaźda z tylu obudowy. Nastepnie umieść kartew gnieźdie i zabezmiecz jej poźycje w obudowej przy pomocy Śruby.

CAUTION

• Przed zakupem karty, sprawdź jej dlugość i upewnij są za pasuje ona do obudowy.
• Upewnij sie ze karta jest prawidlowo umieszczona w gnieźdie.

Krok

6 Instalacja napȩdów IDE oraz SATA

Instalacja napedu optycznego

6-1 Instalacja napȩdów optycznych takich jak DVD-ROM przy CD-ROM.

Usuń oslone zatoki montażowej z przyodu obudowy. Umieść napęd opptyczny w zatoce 5.25" i zabezpiecz jejego poźycje przy pomocy sąb.

Instalacja dysków twardych

6-2 Instalacja dysków twardych IDE i SATA.

Umieść dyski twarde w odpowiednim比我jscu wewnatrz obudowy i zabezmiecz ich pozycje przy pomocyŚrub.

• Do jegnoço złacza IDEMZo na podlączy do dwoch urzadzenIDE. Przed instalacja sprawdź ustawuminium zwarek (master and slave) na urzadzeniu IDE.
• Jesli zainstalowano șizej niż jeder dysk twardy, wieź w BIOS plyt y glównej i ustaw prawnłowę sekwencje bootowania.

Podlączanie kabli do zȩćczy wewétrznych

7-1 Podlacz przywoody do zlokczy wewnetrznych na pliccie glówne, wączajac w to kable IDE/SATA oraz zlokca audio panelu przydniego, USB, IEEE 1394 ipt.
7-2 Podlacz panel przytedni obudowy (w skład ktość wchodź wskaznik zasilania, wskaznik aktywnosci dysku twardego, glównik systemowy, przycisk reset, przycisk Power itd.) do zȩczka F PANEL na plęcie glównej.

Zlącze panelu przydniego

Oznaczenia pinów A:

Oznaczenia pinów B:

MSG: Message/Power/Sleep LED
PWR: Power LED

PW:Przycisk Power

SPEAK: Glośnik systemowy

HDG: Dioda LED aktynosci dysku twardago

RES: Przycisk Reset

Cl: Zlącze Chassis Intrusion (obudowy)

Uwaga: zącza pinowe front panel'u moga sie roźnic wazoleński od modelu. Przechytaj instrukcje oblugi plty glówn jej sprawdzenia aktualnégo Rozmieszenia pin'ow

Podlączanie urzadzen peryferyjnych

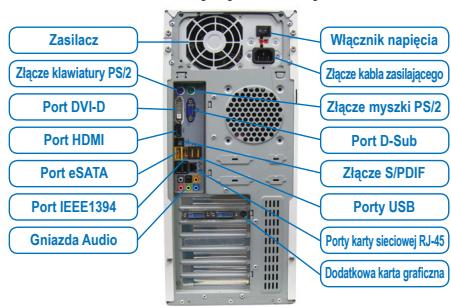

Panel tylny obudowy

Po zakończeniu powyzszych czynnosci, podlącz uradzenia peryferyjne, takie jak klawiatura, myszka, monitor itd. do komputera. Natestepnie podlącz kabel zasilajczy, wąc zkomputer i zainstaluj wymagane oprogramowanie.
