INSTRUKCJA OBSŁUGI CS 2238 S JONSERED

Zapora plina • • • •

WST¢P Szanowny Kliencie!

Oznakowanie maszyny:

Gratulujemy wyboru produktu Jonsered!

OSTRZE˚ENIE! Pilarka mo˝e si´ staç niebezpiecznym narz´dziem! Nieuwa˝ne oraz nieprawid∏owe pos∏ugiwanie si´ pilarkà mo˝e byç przyczynà powa˝nych obra˝eƒ lub Êmierci obs∏ugujàcego urzàdzenie bàdê innych osób. Przed przystàpieniem do pracy maszynà prosimy dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcji.

JesteÊmy przekonani, ˝e przez d∏ugi czas b´dà Paƒstwo zadowoleni z jakoÊci i wydajnoÊci naszych produktów. Zakup jakiegokolwiek z naszych produktów daje mo˝liwoÊç korzystania z profesjonalnej pomocy i obs∏ugi technicznej, w razie koniecznoÊci przeprowadzenia naprawy lub serwisu. Je˝eli maszyna nie zosta∏a kupiona w autoryzowanym punkcie sprzeda˝y, prosimy zapytaç o najbli˝szy warsztat serwisowy. Mamy nadziej´, ˝e b´dà Paƒstwo zadowoleni ze swojej maszyny i ˝e b´dzie ona Paƒstwu s∏u˝yç przez d∏ugie lata. Prosimy pami´taç, ˝e niniejsza instrukcja obs∏ugi jest wa˝nym dokumentem, dzi´ki któremu maszyna zyskuje wi´kszà wartoÊç. Stosujàc si´ do zawartych w niej wskazówek (na temat u˝ytkowania, obs∏ugi technicznej, konserwacji itd.) mo˝na znacznie przed∏u˝yç okres u˝ytkowy maszyny, a tak˝e zwi´kszyç jej wartoÊç w przypadku sprzeda˝y. W razie sprzeda˝y maszyny nale˝y przekazaç nowemu u˝ytkownikowi tak˝e instrukcj´ obs∏ugi. ˚yczymy zadowolenia z posiadanego produktu Jonsered!

Jonsered nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia.

Zawsze nale˝y stosowaç: •

Zatwierdzony kask ochronny

Zatwierdzone ochronniki s∏uchu

Okulary ochronne lub siatka ochronna na twarz

Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE.

Emisja ha∏asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta∏a w rozdziale Dane techniczne oraz na naklejce.

Do obs∏ugi pilarki operator musi u˝ywaç obu ràk.

Nigdy nie pos∏uguj si´ pilarkà trzymajàc jà tylko jednà r´kà.

Nale˝y unikaç kontaktu wierzcho∏ka prowadnicy z jakimkolwiek przedmiotem.

OSTRZE˚ENIE! Odbicie mo˝e nastàpiç, gdy wierzcho∏ek prowadnicy dotknie do jakiegoÊ przedmiotu powodujàc odrzucenie jej w gór´ i w ty∏, w kierunku operatora. Mo˝e to doprowadziç do powa˝nych obra˝eƒ. Hamulec ∏aƒcucha aktywowany (po lewej) Hamulec ∏aƒcucha nieaktywowany (po prawej)

Pozosta∏e symbole/naklejki samoprzylepne umieszczone na maszynie dotyczà specjalnych wymogów, zwiàzanych z certyfikatami w poszczególnych krajach.

1153141-26 Rev. 1 2009-10-22

SPIS TREÂCI Co jest co w pilarce? (1) 1

Dêwignia ssania/Dêwignia obrotów rozruchowych.

Âruby regulacyjne, gaênik

10 Zbiornik oleju do smarowania ∏aƒcucha 11 Tabliczka z numerem produktu i numerem seryjnym 12 Naklejki informacyjne i ostrzegawcze 13 Blokada dêwigni gazu (Zabezpiecza przed przypadkowym naciÊni´ciem dêwigni gazu.) 14 Uchwyt przedni 15 Zabezpieczenie przed odbiciem 16 T∏umik 17 Prowadnica 18 Koƒcówka prowadnicy 19 ¸aƒcuch pilarki 20 Zderzak. 21 Wychwytnik ∏aƒcucha 22 Kó∏ko do napinania ∏aƒcucha 23 Pokr´t∏ 24 Os∏ona sprz´g∏a 25 Tylny uchwyt i os∏ona prawej r´ki 26 Dêwignia gazu 27 Klucz kombinowany 28 Instrukcja obs∏ugi 29 Os∏ona prowadnicy

Spis treÊci WST¢P Szanowny Kliencie! Oznakowanie maszyny: Co jest co w pilarce? SPIS TREÂCI Spis treÊci OGÓLNE ZASADY BEZPIECZE¡STWA CzynnoÊci które nale˝y wykonaç przed przystàpieniem do u˝ytkowania nowej pilarki Wa˝ne Kieruj si´ zawsze zdrowym rozsàdkiem. Ârodki ochrony osobistej Zespo∏y zabezpieczajàce maszyny Osprz´t tnàcy MONTA˚ Monta˝ prowadnicy i ∏aƒcucha PRZYGOTOWYWANIE I OBCHODZENIE SI¢ Z PALIWEM Paliwo Tankowanie Zasady bezpieczeƒstwa - paliwo URUCHAMIANIE I WY¸ÑCZANIE Uruchamianie i wy∏àczanie TECHNIKA PRACY Zawsze przed u˝ytkowaniem: Ogólne zasady pracy maszynà CzynnoÊci w celu unikni´cia odbicia KONSERWACJA Uwagi ogólne Regulacja gaênika Przeglàd, konserwacja i obs∏uga zespo∏ów zabezpieczajàcych pilarki T∏umik Filtr powietrza Âwieca zap∏onowa Plan konserwacji DANE TECHNICZNE Dane techniczne Zestawy prowadnica/∏aƒcuch Zapewnienie o zgodnoÊci z normami WE

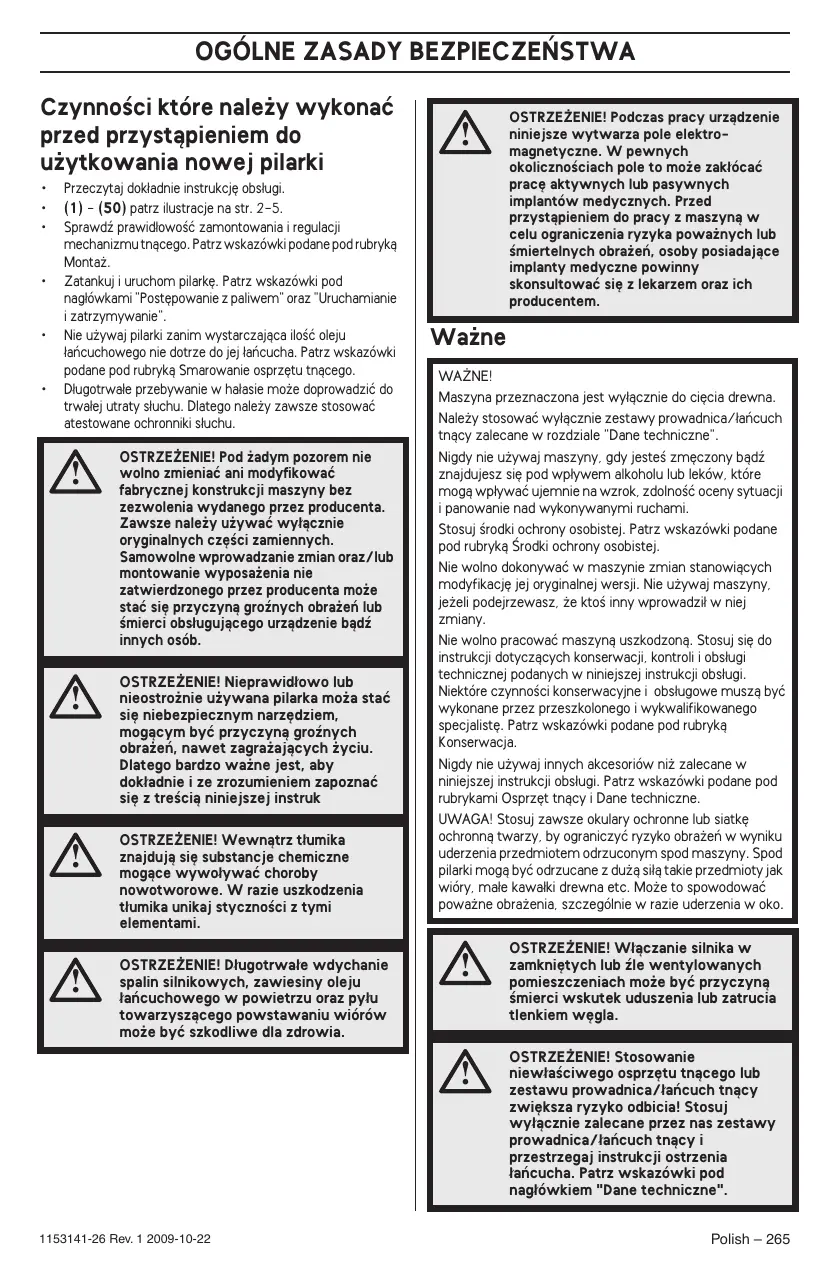

OGÓLNE ZASADY BEZPIECZE¡STWA CzynnoÊci które nale˝y wykonaç przed przystàpieniem do u˝ytkowania nowej pilarki • • •

Przeczytaj dok∏adnie instrukcj´ obs∏ugi. (1) - (50) patrz ilustracje na str. 2-5. Sprawdê prawid∏owoÊç zamontowania i regulacji mechanizmu tnàcego. Patrz wskazówki podane pod rubrykà Monta˝. Zatankuj i uruchom pilark´. Patrz wskazówki pod nag∏ówkami "Post´powanie z paliwem" oraz "Uruchamianie i zatrzymywanie". Nie u˝ywaj pilarki zanim wystarczajàca iloÊç oleju ∏aƒcuchowego nie dotrze do jej ∏aƒcucha. Patrz wskazówki podane pod rubrykà Smarowanie osprz´tu tnàcego. D∏ugotrwa∏e przebywanie w ha∏asie mo˝e doprowadziç do trwa∏ej utraty s∏uchu. Dlatego nale˝y zawsze stosowaç atestowane ochronniki s∏uchu.

OSTRZE˚ENIE! Pod ˝adym pozorem nie wolno zmieniaç ani modyfikowaç fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Zawsze nale˝y u˝ywaç wy∏àcznie oryginalnych cz´Êci zamiennych. Samowolne wprowadzanie zmian oraz/lub montowanie wyposa˝enia nie zatwierdzonego przez producenta mo˝e staç si´ przyczynà groênych obra˝eƒ lub Êmierci obs∏ugujàcego urzàdzenie bàdê innych osób. OSTRZE˚ENIE! Nieprawid∏owo lub nieostro˝nie u˝ywana pilarka mo˝a staç si´ niebezpiecznym narz´dziem, mogàcym byç przyczynà groênych obra˝eƒ, nawet zagra˝ajàcych ˝yciu. Dlatego bardzo wa˝ne jest, aby dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instruk OSTRZE˚ENIE! Wewnàtrz t∏umika znajdujà si´ substancje chemiczne mogàce wywo∏ywaç choroby nowotworowe. W razie uszkodzenia t∏umika unikaj stycznoÊci z tymi elementami. OSTRZE˚ENIE! D∏ugotrwa∏e wdychanie spalin silnikowych, zawiesiny oleju ∏aƒcuchowego w powietrzu oraz py∏u towarzyszàcego powstawaniu wiórów mo˝e byç szkodliwe dla zdrowia.

Wa˝ne WA˚NE! Maszyna przeznaczona jest wy∏àcznie do ci´cia drewna. Nale˝y stosowaç wy∏àcznie zestawy prowadnica/∏aƒcuch tnàcy zalecane w rozdziale "Dane techniczne". Nigdy nie u˝ywaj maszyny, gdy jesteÊ zm´czony bàdê znajdujesz si´ pod wp∏ywem alkoholu lub leków, które mogà wp∏ywaç ujemnie na wzrok, zdolnoÊç oceny sytuacji i panowanie nad wykonywanymi ruchami. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Nie wolno dokonywaç w maszynie zmian stanowiàcych modyfikacj´ jej oryginalnej wersji. Nie u˝ywaj maszyny, je˝eli podejrzewasz, ˝e ktoÊ inny wprowadzi∏ w niej zmiany. Nie wolno pracowaç maszynà uszkodzonà. Stosuj si´ do instrukcji dotyczàcych konserwacji, kontroli i obs∏ugi technicznej podanych w niniejszej instrukcji obs∏ugi. Niektóre czynnoÊci konserwacyjne i obs∏ugowe muszà byç wykonane przez przeszkolonego i wykwalifikowanego specjalist´. Patrz wskazówki podane pod rubrykà Konserwacja. Nigdy nie u˝ywaj innych akcesoriów ni˝ zalecane w niniejszej instrukcji obs∏ugi. Patrz wskazówki podane pod rubrykami Osprz´t tnàcy i Dane techniczne. UWAGA! Stosuj zawsze okulary ochronne lub siatk´ ochronnà twarzy, by ograniczyç ryzyko obra˝eƒ w wyniku uderzenia przedmiotem odrzuconym spod maszyny. Spod pilarki mogà byç odrzucane z du˝à si∏à takie przedmioty jak wióry, ma∏e kawa∏ki drewna etc. Mo˝e to spowodowaç powa˝ne obra˝enia, szczególnie w razie uderzenia w oko.

1153141-26 Rev. 1 2009-10-22

OSTRZE˚ENIE! Podczas pracy urzàdzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznoÊciach pole to mo˝e zak∏ócaç prac´ aktywnych lub pasywnych implantów medycznych. Przed przystàpieniem do pracy z maszynà w celu ograniczenia ryzyka powa˝nych lub Êmiertelnych obra˝eƒ, osoby posiadajàce implanty medyczne powinny skonsultowaç si´ z lekarzem oraz ich producentem.

OSTRZE˚ENIE! W∏àczanie silnika w zamkni´tych lub êle wentylowanych pomieszczeniach mo˝e byç przyczynà Êmierci wskutek uduszenia lub zatrucia tlenkiem w´gla. OSTRZE˚ENIE! Stosowanie niew∏aÊciwego osprz´tu tnàcego lub zestawu prowadnica/∏aƒcuch tnàcy zwi´ksza ryzyko odbicia! Stosuj wy∏àcznie zalecane przez nas zestawy prowadnica/∏aƒcuch tnàcy i przestrzegaj instrukcji ostrzenia ∏aƒcucha. Patrz wskazówki pod nag∏ówkiem "Dane techniczne". Polish – 265

OGÓLNE ZASADY BEZPIECZE¡STWA Kieruj si´ zawsze zdrowym rozsàdkiem. (2)

Zespo∏y zabezpieczajàce maszyny

Nie jest mo˝liwe omówienie wszystkich sytuacji, w jakich potencjalnie mo˝esz si´ znaleêç podczas pracy pilarkà. Zachowuj zawsze ostro˝noÊç i kieruj si´ zdrowym rozsàdkiem. Nie podejmuj si´ prac, je˝eli uwa˝asz, ˝e przekraczajà one Twoje kwalifikacje! Je˝eli po przeczytaniu niniejszej instrukcji nadal nie masz pewnoÊci co do sposobów post´powania, nie kontynuuj pracy zanim nie zwrócisz si´ o porad´ do eksperta. Je˝eli masz pytania dotyczàce korzystania z pilarki, nie wahaj si´ skontaktowaç z punktem sprzeda˝y lub z nami. Ch´tnie s∏u˝ymy ci pomocà i radà, byÊ móg∏ korzystaç ze swojej pilarki w lepszy i bardziej bezpieczny sposób. Dobrze jest przejÊç szkolenie w zakresie pos∏ugiwania si´ pilarkà. Informacje o dost´pnych materia∏ach szkoleniowych i kursach mo˝esz otrzymaç w punkcie sprzeda˝y, w szkó∏ce leÊnej lub w bibliotece. Nieustannie prowadzone sà prace w celu udoskonalenia konstrukcji maszyny. Udoskonalenia takie majà na celu zapewnienie wi´kszego bezpieczeƒstwa i efektywnoÊci pracy. Odwiedzaj regularnie punkt sprzeda˝y, by dowiadywaç si´ jakà korzyÊç mo˝esz odnieÊç w wyniku wprowadzanych nowoÊci.

W niniejszym rozdziale omówiono zespo∏y zabezpieczajàce maszyny i ich dzia∏anie. OdnoÊnie kontroli i konserwacji patrz wskazówki pod nag∏ówkiem "Kontrola, konserwacja i obs∏uga techniczna zespo∏ów zabezpieczajàcych pilarki". Patrz wskazówki pod nag∏ówkiem "Opis maszyny", by sprawdziç, gdzie w twojej maszynie umieszczone sà te zespo∏y. Je˝eli maszyna nie jest prawid∏owo konserwowana i nie jest poddawana profesjonalnie wykonywanym naprawom oraz/ lub obs∏ugom technicznym, jej okres u˝ytkowy jest krótszy oraz wi´ksze jest ryzyko wypadków. Je˝eli potrzebujesz wi´cej informacji, skontaktuj si´ z najbli˝szym warsztatem serwisowym.

Ârodki ochrony osobistej

OSTRZE˚ENIE! Przyczynà wi´kszoÊci wypadków z udzia∏em pilarek jest zetkni´cie si´ ∏aƒcucha z operatorem. Podczas u˝ywania maszyny nale˝y zawsze mieç na sobie zatwierdzone przez odpowiednie w∏adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra˝eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej.

Zatwierdzony kask ochronny Ochronniki s∏uchu Okulary ochronne lub siatka ochronna na twarz R´kawice ochronne z zabezpieczeniem przed przeci´ciem pilarkà • Spodnie z wk∏adkà zabezpieczajàcà przed okaleczeniem ∏aƒcuchem pilarki • Obuwie wysokie z zabezpieczeniem przed przeci´ciem pilarkà, z podnoskami stalowymi i przeciwpoÊlizgowymi podeszwami • Apteczka pierwszej pomocy powinna znajdowaç si´ zawsze w pobli˝u. • GaÊnica i ∏opata Ubranie powinno byç dopasowane lecz nie powinno ograniczaç swobody ruchów operatora. WA˚NE! Mogà powstawaç iskry wydostajàce si´ z t∏umika, prowadnicy, ∏aƒcucha lub innego êród∏a. Miej zawsze w pobli˝u sprz´t gaÊniczy, gdy˝ mo˝esz go potrzebowaç. W ten sposób przyczyniasz si´ do zapobiegania po˝arom lasów.

OSTRZE˚ENIE! Nie wolno u˝ywaç maszyny, której zespo∏y zabezpieczajàce sà uszkodzone. Zespo∏y zabezpieczajàce i wyposa˝enie ochronne nale˝y kontrolowaç i konserwowaç. Patrz wskazówki pod nag∏ówkiem "Kontrola, konserwacja i obs∏uga techniczna zespo∏ów zabezpieczajàcych pilarki". Je˝eli posiadana maszyna nie spe∏nia wszystkich warunków obj´tych czynnoÊciami kontrolnymi, nale˝y oddaç jà do warsztatu serwisowego w celu naprawy.

Hamulec ∏aƒcucha i zabezpieczenie przed odbiciem Twoja pilarka wyposa˝ona jest w hamulec ∏aƒcucha, którego zadaniem jest zatrzymywanie ∏aƒcucha tnàcego w razie odbicia. Hamulec ∏aƒcucha zmniejsza ryzyko wypadku, lecz tylko Ty, jako operator pilarki, mo˝esz mu ostatecznie zapobiec. Podczas pracy maszynà zachowuj ostro˝noÊç i zapewnij, aby strefa odbicia prowadnicy nigdy nie dotyka∏a do ˝adnego przedmiotu. • Hamulec ∏aƒcucha (A) w∏àczany jest bàdê manualnie (lewà r´kà), bàdê automatycznie za pomocà mechanizmu bezw∏adnoÊciowego. (3) • W∏àczenie nast´puje przez przesuni´cie dêwigni mechanizmu zabezpieczajàcego orzed odbiciem (B) do przodu. (3) • Ruch ten uruchamia mechanizm spr´˝ynowy zaciskajàcy taÊm´ hamulca (C) wokó∏ silnikowego uk∏adu nap´dowego ∏aƒcucha (D) (b´bna sprz´g∏a). (4) • Zabezpieczenie przed odbiciem nie tylko uruchamia hamulec ∏aƒcucha. Innà wa˝nà jego funkcjà jest zmniejszanie ryzyka dotkni´cia d∏onià do ∏aƒcucha w razie zeÊlizgni´cia si´ jej z uchwytu przedniego. • W chwili uruchamiania pilarki hamulec ∏aƒcucha powinien byç w∏àczony, aby ∏aƒcuch nie móg∏ si´ obracaç. • U˝ywaj hamulca ∏aƒcucha jako ”hamulca postojowego” przy uruchamianiu i przenoszeniu pilarki na krótkie odleg∏oÊci, by zapobiegaç wypadkom w wyniku przypadkowego dotkni´cia przez operatora lub inne osoby do ∏aƒcucha znajdujàcego si´ w ruchu. • Hamulec ∏aƒcucha uwalnia si´ przez przesuni´cie urzàdzenia zabezpieczajàcego przed odbiciem do ty∏u, w kierunku przedniego uchwytu.

1153141-26 Rev. 1 2009-10-22

Odbicie mo˝e byç gwa∏towne i wystàpiç nagle. W wi´kszoÊci przypadków odbicia sà niewielkie i nie zawsze powodujà w∏àczenie si´ hamulca ∏aƒcucha. W razie wyst´powania takich odbiç nale˝y pewnie trzymaç pilark´ i nie puszczaç uchwytów. Hamulec w∏àczany jest r´cznie lub za pomocà mechanizmu bezw∏adnoÊciowego, w zale˝noÊci od si∏y odbicia i po∏o˝enia pilarki w stosunku do przedmiotu, z którym zetkn´∏a si´ strefa odbicia prowadnicy. Hamulec ∏aƒcucha jest tak skonstruowany, ˝e w razie silnego odbicia, gdy strefa odbicia prowadnicy znajduje si´ mo˝liwie najdalej od operatora, w∏àcza si´ on wskutek dzia∏ania przeciwci´˝aru (masy bezw∏adnoÊciowej) w kierunku odbicia. Je˝eli odbicie jest s∏abe lub strefa odbicia prowadnicy znajduje si´ blisko operatora, hamulec ∏aƒcucha w∏àcza si´ r´cznie, lewà d∏onià. Podczas Êcinki lewa r´ka znajduje si´ w pozycji, która uniemo˝liwia manualne w∏àczenie hamulca ∏aƒcucha. Trzymajàc pilark´ w ten sposób, tzn. gdy lewa r´ka znajduje si´ w takiej pozycji, ˝e nie mo˝e wp∏ynàç na ruch os∏ony zabezpieczajàcej przed odbiciem, hamulec ∏aƒcucha mo˝ne zostaç w∏àczony jedynie wskutek dzia∏ania mechanizmu bezw∏adnoÊciowego.

mo˝e znajdowaç si´ tak blisko ciebie, ˝e hamulec nie zdà˝y wyhamowaç i zatrzymaç ∏aƒcucha, zanim on ci´ uderzy. Tylko Ty sam przez stosowanie prawid∏owych metod pracy mo˝esz wyeliminowaç odbicia i ryzyko ich powstawania.

Blokada dêwigni gazu Blokada dêwigni gazu zabezpiecza przed przypadkowym naciÊni´ciem dêwigni gazu. Nacisk na dêwigni´ blokady (A) w momencie uj´cia uchwytu zwalnia dêwigni´ gazu (B). Po zwolnieniu uchwytu dêwignia gazu i dêwignia blokady powracajà do swoich pozycji wyjÊciowych. Po∏o˝enie to oznacza, ˝e dêwignia gazu zostaje automatycznie zablokowana na biegu ja∏owym. (5)

Wychwytnik ∏aƒcucha Wychwytnik ∏aƒcucha jest przeznaczony do zatrzymywania ∏aƒcucha, gdy p´knie lub spadnie z prowadnicy. Nie powinno si´ to zdarzyç, gdy ∏aƒcuch jest prawid∏owo naciàgni´ty (patrz wskazówki podane pod rubrykà Monta˝) i gdy prowadnica i ∏aƒcuch sà odpowiednio konserwowane i obs∏ugiwane (patrz wskazówki podane pod rubrykà Ogólne zasady pracy maszynà).

Czy zawsze mo˝na w∏àczyç hamulce ∏aƒcucha r´kà w razie odbicia?

Oprócz zabezpieczenia prawej r´ki przed spadajàcym lub p´kni´tym ∏aƒcuchem, os∏ona chroni tak˝e przed puszczeniem d∏onià tylnego uchwytu w skutek uderzenia o ga∏àê.

Nie. By os∏on´ zabezpieczajàcà przed odbiciem przesunàç do przodu wymagane jest u˝ycie pewnej si∏y. Je˝eli tylko lekko dotkniesz os∏ony lub zawadzisz o nià r´kà, dzia∏ajàca si∏a mo˝e okazaç si´ niewystarczajàca, by spowodowaç w∏àczenie hamulca ∏aƒcucha. Podczas pracy musisz tak˝e mocno trzymaç uchwyt pilarki. JeÊli w takim przypadku nastàpi odbicie, prawdopodobnie nigdy nie puÊcisz r´kà przedniego uchwytu i nie w∏àczysz hamulca ∏aƒcucha, lub hamulec ten w∏àczy si´ dopiero wtedy, gdy pilarka zdà˝y dobrze si´ zatoczyç. W takiej sytuacji mo˝e si´ zdarzyç, ˝e hamulec nie zdà˝y zatrzymaç ∏aƒcucha, zanim ci´ on uderzy. Zdarza si´ tak˝e, ˝e w pewnych pozycjach przy pracy nie mo˝na dosi´gnàç r´kà do os∏ony zabezpieczajàcej przed odbiciem i w∏àczyç hamulca ∏aƒcucha, np. trzymajàc pilark´ w pozycji do Êcinki.

System t∏umienia wibracji

Czy mechanizm bezw∏adnoÊciowy zawsze w∏àcza hamulec ∏aƒcucha w razie odbicia? Nie. Po pierwsze hamulec musi byç sprawny. Hamulce ∏atwo jest sprawdziç - patrz wskazówki pod nag∏ówkiem "Kontrola, konserwacja i obs∏uga techniczna zespo∏ów zabezpieczajàcych pilarki". Zalecamy wykonywanie tego zawsze przed rozpocz´ciem pracy na nowej zmianie. Po drugie odbicie musi byç odpowiednio silne, by hamulec ∏aƒcucha zosta∏ w∏àczony. JeÊli hamulec ∏aƒcucha by∏by zbyt czu∏y, w∏àcza∏by si´ bez przerwy, co by∏oby k∏opotliwe.

Czy hamulec ∏aƒcucha zawsze zabezpiecza przed obra˝eniami w razie odbicia? Nie. Po pierwsze hamulec musi byç sprawny, by móc zapewniaç ochron´. Po drugie musi zostaç w∏àczony w opisany powy˝ej sposób, by móc zatrzymaç ∏aƒcuch w razie odbicia. Po trzecie, nawet gdy hamulec zostanie w∏àczony, prowadnica 1153141-26 Rev. 1 2009-10-22

Twoja maszyna jest wyposa˝ona w system t∏umienia wibracji, którego zadaniem jest ograniczenie wibracji do minimum i zapewnienie jak najwi´kszego komfortu podczas pracy maszynà. System t∏umienia wibracji, w który wyposa˝ona jest maszyna, obni˝a poziom wibracji przekazywanych na uchwyty z silnika/osprz´tu tnàcego. Korpus pilarki, w∏àcznie z osprz´tem tnàcym, odizolowany jest od uchwytów za pomocà tzw. elementów amortyzujàcych. Pi∏owanie twardych gatunków drzew (g∏ównie drzew liÊciastych) wywo∏uje wi´ksze wibracje ni˝ pi∏owanie gatunków mi´kkich (wi´kszoÊci drzew iglastych). Stosowanie t´pego lub uszkodzonego osprz´tu tnàcego (niew∏aÊciwego lub êle naostrzonego).

OSTRZE˚ENIE! Nadmierne wibracje mogà spowodowaç uszkodzenia naczyƒ krwionoÊnych lub nerwów u osób majàcych problemy z krà˝eniem. Zg∏oÊ si´ do lekarza, je˝eli wystàpià objawy fizyczne, które mogà byç zwiàzane z nadmiernymi wibracjami. Przyk∏adem takich objawów jest dr´twienie, brak czucia, „∏askotanie”, „k∏ucie”, ból, ca∏kowita lub cz´Êciowa utrata si∏y, zmiany koloru skóry lub naskórka. Objawy te wyst´pujà najcz´Êciej w palcach, d∏oniach lub nadgarstkach. Mogà one si´ nasilaç w niskich temperaturach.

OGÓLNE ZASADY BEZPIECZE¡STWA T∏umik

Niewystarczajàce smarowanie ∏aƒcucha powoduje jego p´kanie i prowadzi do szybszego zu˝ycia prowadnicy, ∏aƒcucha i z´batki nap´dowej ∏aƒcucha.

T∏umik s∏u˝y do zmniejszenia poziomu ha∏asu oraz odprowadzenia spalin z silnika od operatora.

OSTRZE˚ENIE! Spaliny silnikowe majà wysokà temperatur´ , mogà zawieraç iskry, które mogà si´ staç przyczynà po˝aru. Nigdy nie w∏àczaj maszyny w pomieszczeniach zamkni´tych lub w pobli˝u materia∏ów ∏atwopalnych!

Osprz´t tnàcy ograniczajàcy ryzyko powstania odbicia

Na obszarach o ciep∏ym i suchym klimacie niebezpieczeƒstwo po˝aru mo˝e byç znaczne. Zdarza si´, ˝e na obszarach tych obowiàzuje ustawodawstwo wymagajàce, by t∏umik wyposa˝ony by∏ m.in. w atestowanà siatk´ przeciwiskrowà (A). (6) UWAGA! Podczas pracy maszynà oraz po jej wy∏àczeniu t∏umik jest bardzo goràcy. Dotyczy to tak˝e pracy na biegu ja∏owym. Pami´taj o niebezpieczeƒstwie po˝aru, szczególnie gdy w pobli˝u znajdujà si´ ∏atwo palne materia∏y oraz/lub gazy.

OSTRZE˚ENIE! Nigdy nie u˝ywaj pilarki z uszkodzonym t∏umikiem. Uszkodzony t∏umik znacznie zwi´ksza ha∏as i niebezpieczeƒstwo po˝aru. Miej zawsze w pobli˝u sprz´t gaÊniczy. Nigdy nie u˝ywaj pilarki bez siatki przeciwiskrowej lub z uszkodzonà siatkà przeciwiskrowà, je˝eli taka siatka wymagana jest na terenie, na którym pracujesz.

Jedynym sposobem unikni´cia odbicia jest zadbanie przez u˝ytkownika, aby strefa odbicia prowadnicy nigdy nie dotyka∏a do ˝adnego przedmiotu. Stosowanie osprz´tu tnàcego z "wbudowanà" ochronà przed odbiciem oraz ostrego i dobrze konserwowanego ∏aƒcucha powoduje zmniejszenie skutków odbicia. Prowadnica Im mniejszy promieƒ koƒcówki prowadnicy, tym mniejsze prawdopodobieƒstwo powstawania odbiç. ¸aƒcuch pilarki ¸aƒcuch pilarki sk∏ada si´ z licznych ogniw dost´pnych w wersji standardowej i w wersji obni˝ajàcej odbicie. WA˚NE! ˚aden ∏aƒcuch tnàcy nie jest w stanie wyeliminowaç ryzyka odbicia.

Osprz´t tnàcy W niniejszym rozdziale omówiono, jak dzi´ki stosowaniu w∏aÊciwego osprz´tu tnàcego i prawid∏owej jego konserwacji mo˝na: • Zmniejszyç tendencje maszyny do odbijania • Ograniczyç cz´stotliwoÊç spadania i p´kania ∏aƒcucha. • Zapewniç optymalne ci´cie. • Przed∏u˝yç ˝ywotnoÊç osprz´tu tnàcego • Zapobiegaç narastaniu wibracji.

U˝ywaj wy∏àcznie zalecany przez nas osprz´t tnàcy. Patrz wskazówki pod nag∏ówkiem "Dane techniczne". Z´by tnàce ∏aƒcucha powinny byç odpowiednio naostrzone! Stosuj si´ do instrukcji i u˝ywaj szablon do pilników. Uszkodzony lub êle naostrzony ∏aƒcuch zwi´ksza ryzyko wypadku. Utrzymuj prawid∏owà szczelin´ naci´cia ∏aƒcucha! Przestrzegaj naszych instrukcji i u˝ywaj zalecane szablony do ograniczników g∏´bokoÊci. Zbyt du˝a szczelina ∏aƒcucha zwi´ksza ryzyko odbicia. ¸aƒcuch powinien byç odpowiednio napi´ty! Zbyt luêny ∏aƒcuch mo˝e spaÊç z prowadnicy, co prowadzi do szybszego zu˝ycia prowadnicy, ∏aƒcucha i z´batki nap´dowej ∏aƒcucha. Osprz´t tnàcy powinien byç dobrze nasmarowany i odpowiednio konserwowany!

OSTRZE˚ENIE! Stosowanie niew∏aÊciwego osprz´tu tnàcego lub zestawu prowadnica/∏aƒcuch tnàcy zwi´ksza ryzyko odbicia! Stosuj wy∏àcznie zalecane przez nas zestawy prowadnica/∏aƒcuch tnàcy i przestrzegaj instrukcji ostrzenia ∏aƒcucha. Patrz wskazówki pod nag∏ówkiem "Dane techniczne".

OSTRZE˚ENIE! Jakikolwiek kontakt z wirujàcym ∏aƒcuchem tnàcym mo˝e byç przyczynà powa˝nych obra˝eƒ.

Poj´cia opisujàce prowadnic´ i ∏aƒcuch By zachowaç wszystkie elementy zabezpieczajàce osprz´tu tnàcego, nale˝y wymieniç zu˝yty lub uszkodzony zestaw prowadnica/∏aƒcuch na prowadnic´ i ∏aƒcuch zalecane przez Jonsered. W celu uzyskania informacji na temat zalecanych przez nas zestawów prowadnica/∏aƒcuch patrz wskazówki pod nag∏ówkiem "Dane techniczne". Prowadnica •

IloÊç z´bów na z´batce koƒcówki prowadnicy (T).

Podzia∏ka ∏aƒcucha (=pitch) (cale). Koƒcówka prowadnicy i z´batka nap´dowa ∏aƒcucha pilarki muszà byç dostosowane do odleg∏oÊci mi´dzy ogniwami prowadzàcymi.

IloÊç ogniw prowadzàcych (szt.). IloÊç ogniw prowadzàcych zale˝y od d∏ugoÊci prowadnicy, podzia∏ki ∏aƒcucha i iloÊci z´bów z´batki koƒcówki prowadnicy.

SzerokoÊç rowka prowadnicy (cale/mm). SzerokoÊç rowka prowadnicy musi odpowiadaç szerokoÊci ogniw prowadzàcych.

Otwór smarujàcy ∏aƒcucha i otwór napinacza ∏aƒcucha. Prowadnica musi byç dostosowana do konstrukcji pilarki. 1153141-26 Rev. 1 2009-10-22

IloÊç ogniw prowadzàcych (szt.)

Ostrzenie ∏aƒcucha i ustalanie szczeliny ∏aƒcucha

OSTRZE˚ENIE! Przy pracach z ∏aƒcuchem nale˝y zawsze ubieraç r´kawice ochronne w celu ochrony d∏oni przed obra˝eniami.

Z´by tnàce nale˝y ostrzyç w jednà stron´, od strony wewn´trznej na zewnàtrz. Nie naciskaj na pilnik przy ruchu powrotnym. Naostrz z´by po jednej stronie ∏aƒcucha, obróç pilark´ i naostrz z´by po drugiej stronie.

Z´by nale˝y ostrzyç tak, aby mia∏y jednakowà d∏ugoÊç. D∏ugoÊç z´bów tnàcych poni˝ej 4 mm (0,16") Êwiadczy o zu˝yciu ∏aƒcucha i koniecznoÊci jego wymiany. (8)

Ogólnie o ustawianiu szczeliny ∏aƒcucha •

Ogólne zasady ostrzenia z´bów tnàcych •

Nigdy nie tnij t´pym ∏aƒcuchem. O tym, ˝e ∏aƒcuch jest t´py, Êwiadczy koniecznoÊç wywierania dodatkowego nacisku na pilark´ oraz powstawanie drobnych trocin. Spod bardzo t´pego ∏aƒcucha nie wylatujà w ogóle trociny. Powstaje jedynie py∏.

Ostry ∏aƒcuch ∏atwo wchodzi w drewno i wylatujà spod niego du˝e i d∏ugie trociny.

Tnàca cz´Êç ∏aƒcucha pilarki to ogniwo tnàce, które sk∏ada si´ z z´ba tnàcego (A) i ogranicznika g∏´bokoÊci (B). Ró˝nica wysokoÊci ogniwa tnàcego i ogranicznika okreÊla g∏´bokoÊç ci´cia. (7)

Podczas ostrzenia z´ba tnàcego nale˝y zwracaç uwag´ na cztery wymiary. 1

Kàcie pozycji pilnika (kàcie czo∏owym)

Ârednicy pilnika okràg∏ego

Bardzo trudno jest naostrzyç ∏aƒcuch tnàcy bez narz´dzi pomocniczych. Dlatego zalecamy pos∏ugiwanie si´ oferowanym przez nas prowadnikiem pilnika z szablonem do ograniczników. Zapewnia on prawid∏owe naostrzenie ∏aƒcucha, tzn. takie, by optymalna by∏a redukcja odbiç i zdolnoÊç ci´cia. OdnoÊnie danych obowiàzujàcych dla ostrzenia ∏aƒcucha tnàcego posiadanej pilarki patrz wskazówki pod nag∏ówkiem "Dane techniczne".

OSTRZE˚ENIE! Odst´pstwa od instrukcji ostrzenia ∏aƒcucha prowadzà do znacznego zwi´kszenia tendencji do odbiç.

Ostrzenie z´bów tnàcych Do naostrzenia z´ba tnàcego potrzebny jest pilnik okràg∏y i prowadnik pilnika z szablonem do ograniczników. Patrz wskazówki pod nag∏ówkiem "Dane techniczne" odnoÊnie informacji na temat zalecanej Êrednicy pilnika okràg∏ego i zalecanego do twojej pilarki prowadnika pilnika z szablonem do ograniczników. •

Sprawdê, czy ∏aƒcuch jest dobrze napi´ty. W razie niewystarczajàcego napi´cia ∏aƒcucha powstajà odchylenia boczne utrudniajàce jego prawid∏owe naostrzenie.

1153141-26 Rev. 1 2009-10-22

Wskutek ostrzenia z´ba tnàcego zmniejsza si´ szczelina ∏aƒcucha (= g∏´bokoÊç ci´cia). Aby ∏aƒcuch móg∏ zachowaç maksymalnà zdolnoÊç ci´cia konieczne jest obni˝enie ogranicznika g∏´bokoÊci do zalecanego poziomu. Patrz wskazówki pod nag∏ówkiem "Dane techniczne" odnoÊnie informacji na temat wielkoÊci szczeliny ∏aƒcucha posiadanej pilarki.

OSTRZE˚ENIE! Zbyt du˝a szczelina ∏aƒcucha zwi´ksza jego tendencje do odbiç!

Ustalanie szczeliny ∏aƒcucha •

W chwili ustalania szczeliny ∏aƒcucha z´by tnàce muszà byç nowo naostrzone. Zalecamy ustalanie szczeliny co trzeci raz przy okazji ostrzenia ∏aƒcucha. UWAGA! Wychodzimy przy tym z za∏o˝enia, ˝e z´by tnàce nie zosta∏y na d∏ugoÊç spi∏owane wi´cej ni˝ potrzeba.

Do ustalania szczeliny ∏aƒcucha potrzebny jest pilnik p∏aski i szablon do ograniczników. Zalecamy u˝ywanie naszego prowadnika pilnika z szablonem do ograniczników, by zapewniç prawid∏owy wymiar szczeliny ∏aƒcucha i prawid∏owy kàt ogranicznika.

UmieÊç szablon na ∏aƒcuchu tnàcym. Instrukcja stosowania szablonu znajduje si´ na opakowaniu. Spi∏uj nadmiar wystajàcej cz´Êci ogranicznika za pomocà pilnika p∏askiego. Szczelina ∏aƒcucha jest prawid∏owa, gdy podczas wykonywania ruchów pilnikiem w szablonie nie wyst´puje opór.

Napinanie ∏aƒcucha pilarki

OSTRZE˚ENIE! Zbyt luêny ∏aƒcuch mo˝e spaÊç z prowadnicy i spowodowaç powa˝ne obra˝enia, nawet zagra˝ajàce ˝yciu. OSTRZE˚ENIE! Zawsze u˝ywaj zatwierdzonych r´kawic ochronnych. Nawet ∏aƒcuch nie b´dàcy w ruchu mo˝e spowodowaç powa˝ne obra˝enia operatora lub innych osób, które si´ z nim zetknà.

¸aƒcuch ulega wyd∏u˝aniu w trakcie u˝ywania. Wa˝ne jest, aby po zmianie d∏ugoÊci przez ∏aƒcuch wyregulowaç osprz´t tnàcy. Sprawdzaj napi´cie ∏aƒcucha podczas ka˝dego tankowania. UWAGA! Nowy ∏aƒcuch wymaga pewnego czasu na "dotarcie", podczas którego napi´cie ∏aƒcucha nale˝y sprawdzaç cz´Êciej.

OGÓLNE ZASADY BEZPIECZE¡STWA Ogólnà zasadà jest, aby ∏aƒcuch by∏ napi´ty mo˝liwie najmocniej, jednak nie wi´cej ni˝ tak, by mo˝na go by∏o ∏atwo przesuwaç r´kà po prowadnicy. (9) • Zwolnij pokr´t∏o odchylajàc je na zewnàtrz (10) • Obracaj pokr´t∏em w kierunku przeciwnym do ruchu wskazówek zegara w celu poluzowania os∏ony prowadnicy. (11) • Wyreguluj napr´˝enie ∏aƒcucha obracajàc kó∏kiem do do∏u (+) w celu napr´˝enia ∏aƒcuch lub do góry (-) w celu jego poluzowania. Przy regulacji napr´˝enia ∏aƒcucha podnieÊ koniec prowadnicy. (12) • Dociàgnij sprz´g∏o pi∏y, obracajàc pokr´t∏o napinania ∏aƒcucha w prawo i jednoczeÊnie odciàgajàc do góry koniec prowadnicy. (13) • Wsuƒ pokr´t∏o z powrotem na miejsce w celu zabezpieczenia napr´˝enia. (14)

Sprawdzanie smarowania ∏aƒcucha •

Skieruj koƒcówk´ prowadnicy na jasnà powierzchni´ z odleg∏oÊci ok. 20 cm (8 cali). Ustaw obroty na ok. 3/4 otwarcia przepustnicy i utrzymuj je przez 1 minut´, po czym na jasnej powierzchni powinieneÊ zauwa˝yç wyraênà smug´ wyrzucanego oleju. JeÊli smarowanie ∏aƒcucha nie funkcjonuje nale˝y: •

Sprawdziç, czy kana∏ olejowy prowadnicy nie jest zatkany. W razie potrzeby oczyÊç go.

Sprawdziç, czy rowek prowadnicy jest czysty. W razie potrzeby oczyÊç go.

Sprawdziç, czy z´batka koƒcówki prowadnicy ∏atwo obraca si´ i czy otwór smarujàcy nie jest zatkany. W razie potrzeby oczyÊç go i nasmaruj koƒcówk´.

Smarowanie osprz´tu tnàcego

OSTRZE˚ENIE! Niewystarczajàce smarowanie osprz´tu tnàcego mo˝e spowodowaç p´kni´cie ∏aƒcucha i byç przyczynà powa˝nych obra˝eƒ, nawet zagra˝ajàcych ˝yciu.

Olej do smarowania ∏aƒcucha Olej do smarowania ∏aƒcucha powinien charakteryzowaç si´ odpowiednià lepkoÊcià oraz dobrà p∏ynnoÊcià zarówno podczas upalnego lata, jak i mroênej zimy. Jako producenci pilarek opracowaliÊmy wysokiej jakoÊci olej roÊlinny ulegajàcy ca∏kowitemu rozk∏adowi biologicznemu. Zalecamy korzystanie z tego oleju w celu wyd∏u˝enia okresu u˝ytkowania ∏aƒcucha oraz ochrony Êrodowiska. Gdy nasz olej nie jest dost´pny, zalecamy stosowanie zwyk∏ego oleju do ∏aƒcuchów. Nigdy nie stosuj zu˝ytego oleju! Jest on szkodliwy dla ciebie, maszyny i Êrodowiska naturalnego. WA˚NE! W razie stosowania roÊlinnego oleju ∏aƒcuchowego, przed z∏o˝eniem pilarki na d∏u˝sze przechowanie zdejmij i oczyÊç rowek prowadnicy oraz ∏aƒcuch tnàcy. W przeciwnym razie istnieje ryzyko utleniania si´ oleju ∏aƒcuchowego, przez co ∏aƒcuch zaczyna byç sztywny i zacina si´ z´batka prowadnicy.

Smarowanie ∏aƒcucha sprawdzaj przy ka˝dym tankowaniu. Patrz wskazówki pod nag∏ówkiem "Smarowanie z´batki prowadnicy".

JeÊli po wykonaniu w/w czynnoÊci uk∏ad smarowania ∏aƒcucha nadal nie funkcjonuje, nale˝y zwróciç si´ do warsztatu obs∏ugi technicznej. Z´batka nap´dowa ∏aƒcucha B´ben sprz´g∏a wyposa˝ony jest w czo∏owe ko∏o z´bate (z´batka ∏aƒcucha przylutowana do b´bna). Sprawdzaj regularnie stopieƒ zu˝ycia z´batki nap´dowej ∏aƒcucha. Wymieƒ jà, jeÊli jest znacznie zu˝yta. Z´batk´ nap´dowà ∏aƒcucha nale˝y wymieniaç przy ka˝dej wymianie ∏aƒcucha pilarki. Kontrola zu˝ycia osprz´tu tnàcego Sprawdzaj codziennie ∏aƒcuch pilarki w celu ustalenia: •

Czy nie ma widocznych p´kni´ç g∏ówek nitów i ogniw.

Czy ∏aƒcuch jest sztywny.

Czy g∏ówki nitów i ogniwa nie sà znacznie zniszczone.

¸aƒcuch tnàcy, który wykazuje cechy podane w powy˝szych punktach, nale˝y oddaç do kasacji. W celu ustalenia stopnia zu˝ycia ∏aƒcucha zalecamy porównanie go z ca∏kiem nowym ∏aƒcuchem. Gdy d∏ugoÊç z´bów tnàcych jest mniejsza ni˝ 4 mm, ∏aƒcuch pilarki jest zu˝yty i nale˝y go wymieniç. Prowadnica

Uzupe∏nianie oleju do smarowania ∏aƒcucha

Sprawdzaj regularnie:

Czy na kraw´dziach prowadnicy wyst´puje drut. W razie potrzeby usuƒ go za pomocà pilnika. (15A)

Czy rowek prowadnicy jest wyrobiony. W razie potrzeby wymieƒ prowadnic´. (15B)

Czy koƒcówka prowadnicy nie jest nierówno lub mocno zu˝yta. JeÊli po jednej stronie koƒcówki, w miejscu gdzie jej promieƒ styka si´ z dolnà kraw´dzià prowadnicy, tworzy si´ wg∏´bienie, oznacza to, ˝e ∏aƒcuch nie by∏ wystarczajàco napi´ty.

Wszystkie nasze modele pilarek posiadajà automatyczny system smarowania ∏aƒcucha. Niektóre modele dost´pne sà tak˝e w wersji z regulacjà przep∏ywu oleju. Zbiornik oleju ∏aƒcuchowego i zbiornik paliwa sà tak dobrane pod wzgl´dem pojemnoÊci, by paliwo koƒczy∏o si´ zanim skoƒczy si´ olej. To zabezpieczenie zak∏ada jednak, ˝e stosowany jest prawid∏owy olej ∏aƒcuchowy (zbyt rzadki olej koƒczy si´ w zbiorniku wczeÊniej ni˝ paliwo), ˝e przestrzegane sà nasze zalecenia dotyczàce ustawienia gaênika (ustawienie na zbyt "ubogà" mieszank´ powoduje, ˝e paliwo starcza na d∏u˝ej ni˝ olej ∏aƒcuchowy) oraz ˝e przestrzegane sà nasze zalecenia dotyczàce osprz´tu tnàcego (zbyt d∏uga prowadnica wymaga wi´cej oleju ∏aƒcuchowego).

1153141-26 Rev. 1 2009-10-22

W celu maksymalnego przed∏u˝enia ˝ywotnoÊci prowadnicy nale˝y codziennie jà obracaç.

OSTRZE˚ENIE! Przyczynà wi´kszoÊci wypadków z udzia∏em pilarek jest zetkni´cie si´ ∏aƒcucha z operatorem. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej. Nie podejmuj si´ pracy przekraczajàcej Twoje mo˝liwoÊci. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej, CzynnoÊci w celu unikni´cia odbicia, Osprz´t tnàcy i Ogólne zasady pracy maszynà.

Monta˝ prowadnicy i ∏aƒcucha

OSTRZE˚ENIE! Przed rozpocz´ciem sprawdzania dzia∏ania lub wykonaniem prac konserwacyjnych nale˝y wy∏àczyç silnik. Wy∏àcznik powraca samoczynnie w po∏o˝enie "start". Dlatego przed przystàpieniem do monta˝u, kontroli oraz/lub konserwacji nale˝y zawsze zdejmowaç nasadk´ ze Êwiecy zap∏onowej w celu zapobie˝enia niezamierzonemu uruchomieniu silnika. Przy pracach z ∏aƒcuchem nale˝y zawsze ubieraç r´kawice ochronne w celu ochrony d∏oni przed obra˝eniami.

Unikaj sytuacji, w których zachodzi ryzyko odbicia. Patrz wskazówki podane pod rubrykà Zespo∏y zabezpieczajàce maszyny.

Sprwadê, czy hamulec ∏aƒcucha nie znajduje si´ w po∏o˝eniu w∏àczonym przesuwajàc w tym celu zabezpieczenie przed odbiciem (dêwigni´ hamulca ∏aƒcucha) do uchwytu przedniego.

Stosuj zalecany osprz´t tnàcy i sprawdzaj jego stan. Patrz wskazówki podane pod rubrykà Ogólne zasady pracy maszynà.

Zdejmij pokr´t∏o i pokryw´ sprz´g∏a (hamulec ∏aƒcucha). Zdejmij z´batk´. (16)

Sprawdê, czy wszystkie zespo∏y zabezpieczajàce sà sprawne. Patrz wskazówki podane pod rubrykami Ogólne zasady pracy maszynà oraz Ogólne zasady bezpieczeƒstwa.

Na∏ó˝ prowadnic´ na Êruby. Przesuƒ jà w tylne skrajne po∏o˝enie. Za∏ó˝ ∏aƒcuch na z´batk´ nap´dowà ∏aƒcucha, a nast´pnie w∏ó˝ go w rowek prowadnicy. Zaczynij od górnej strony prowadnicy. (17) Upewnij si´, czy kraw´dzie ogniw tnàcych na górnej stronie prowadnicy sà zwrócone do przodu, w kierunku koƒcówki. Za∏ó˝ pokryw´ sprz´g∏a (hamulec ∏aƒcucha) i znajdê trzepieƒ napinacza ∏aƒcucha w wyci´ciu prowadnicy. Sprawdê, czy ogniwa nap´dowe ∏aƒcucha sà dobrze u∏o˝one na z´batce ∏aƒcucha oraz czy ∏aƒcuch spoczywa prawid∏owo w rowku prowadnicy. (18) Napnij ∏aƒcuch obracajàc kó∏kiem w dó∏ (+). ¸aƒcuch nale˝y napinaç a˝ do chwili, gdy nie b´dzie zwisa∏ u do∏u prowadnicy. (12) ¸aƒcuch jest prawid∏owo napi´ty, gdy nie zwisa u do∏u prowadnicy, przy czym nadal mo˝na go swobodnie obracaç r´kà. Przytrzymaj koniec prowadnicy i napnij sprz´g∏o prowadnicy obracajàc pokr´t∏em w kierunku zgodnym z ruchem wskazówek zegara. (13) Sprawdzaj cz´sto napi´cie nowozamontowanego ∏aƒcucha, a˝ do czasu, gdy b´dzie on dotarty. Napi´cie ∏aƒcucha nale˝y kontrolowaç regularnie. W∏aÊciwy ∏aƒcuch zapewnia dobrà wydajnoÊç skrawania i posiada d∏ugà ˝ywotnoÊç. (19)

Monta˝ zderzaka W celu zamontowania zderzaka nale˝y zwróciç si´ do warsztatu obs∏ugi technicznej.

1153141-26 Rev. 1 2009-10-22

PRZYGOTOWYWANIE I OBCHODZENIE SI¢ Z PALIWEM Paliwo

Olej taki stosuje si´ w proporcji

Zauwa˝! Maszyna wyposa˝ona jest w silnik dwusuwowy. Jako paliwo mo˝na stosowaç wy∏àcznie mieszank´ benzyny z olejem do dwusuwów. Aby zapewniç prawid∏owà proporcj´ mieszanki, nale˝y dok∏adnie odmierzyç t´ iloÊç oleju, która ma zostaç zmieszana z benzynà. W przypadku sporzàdzania ma∏ej iloÊci mieszanki, nawet niewielkie zachwianie proporcji mo˝e znacznie wp∏ynàç na jej sk∏ad.

1:50 (2%) z olejem JONSERED do silników dwusuwowych. 1:33 (3%) z innymi olejami do ch∏odzonych powietrzem silników dwusuwowych, sklasyfikowanymi jako JASO FB/ ISO EGB. Benzyna, w litrach

OSTRZE˚ENIE! Zapewnij dobrà wentylacj´ wsz´dzie, gdzie masz do czynienia z paliwem.

Stosuj benzyn´ bezo∏owiowà lub o∏owiowà wysokiej jakoÊci.

Zaleca si´ stosowaç benzyn´ o liczbie oktanowej (RON) nie mniejszej ni˝ 90. W razie stosowania benzyny o liczbie oktanowej mniejszej ni˝ 90 mo˝e wyst´powaç tzw. stukanie. Prowadzi to do wi´kszej temperatury silnika i wi´kszego obcià˝enia ∏o˝ysk, co mo˝e staç si´ przyczynà powa˝nej awarii silnika.

Olej do silników dwusuwowych, w litrach 2% (1:50)

Sporzàdzanie mieszanki •

Mieszank´ sporzàdzaj w czystym pojemniku, zatwierdzonym jako odpowiedni do przechowywania benzyny.

Do naczynia nalej najpierw po∏ow´ benzyny przeznaczonej do sporzàdzenia mieszanki. Nast´pnie dodaj do niej ca∏à dawk´ oleju. Wymieszaj dok∏adnie paliwo z olejem potrzàsajàc pojemnikiem. Dolej pozosta∏à iloÊç benzyny.

Przed ka˝dorazowym nalaniem paliwa do zbiornika maszyny wymieszaj je dok∏adnie potrzàsajàc kanistrem.

W ciàgu pierwszych dziesi´ciu godzin nale˝y unikaç d∏u˝szych momentów pracy na zbyt wysokich obrotach.

Nie sporzàdzaj mieszanki w iloÊci wi´kszej ni˝ to jest potrzebne do 1 miesi´cznego u˝ycia.

Olej do silników dwusuwowych

Zbiornik paliwa nieu˝ywanej przez d∏u˝szy czas maszyny nale˝y opró˝niç i oczyÊciç.

Praca silnika na stale wysokich obrotach (np. przy okrzesywaniu) wymaga stosowania benzyny o liczbie oktanowej powy˝ej 90.

W celu zapewnienia najlepszego rezultatu i najlepszych osiàgów stosuj olej JONSERED do silników dwusuwowych, który jest specjalnie dostosowany do naszych silników dwusuwowych, ch∏odzonych powietrzem.

Olej do smarowania ∏aƒcucha •

Jako Êrodek smarujàcy zaleca si´ stosowaç specjalny olej (do smarowania ∏aƒcucha) o dobrej zdolnoÊci przylegania.

Nie wolno stosowaç olejów przepracowanych. Niszczà one pomp´ olejowà, prowadnic´ i ∏aƒcuch pilarki.

Nigdy nie u˝ywaj oleju do dwusuwów przeznaczonego do ch∏odzonych wodà, przyczepnych silników do ∏odzi, czyli tzw. oleju do silników przyczepnych (oznaczonego TCW).

Nigdy nie u˝ywaj oleju przeznaczonego do silników czterosuwowych.

Wa˝ne jest, aby rodzaj oleju dostosowany by∏ do temperatury otoczenia (odpowiednia lepkoÊç oleju).

Niska jakoÊç oleju lub zbyt bogata mieszanka benzyny z olejem mo˝e mieç negatywny wp∏yw na dzia∏anie katalizatora i na jego okres u˝ytkowania.

Niektóre rodzaje olejów w temperaturze poni˝ej 0°C stajà si´ bardziej lepkie. Mo˝e to spowodowaç przecià˝enie pompy olejowej i jej uszkodzenie.

W celu wybrania odpowiedniego oleju do smarowania ∏aƒcucha skontaktuj si´ ze swoim warsztatem obs∏ugi technicznej.

1153141-26 Rev. 1 2009-10-22

PRZYGOTOWYWANIE I OBCHODZENIE SI¢ Z PALIWEM Tankowanie

OSTRZE˚ENIE! Podczas tankowania przestrzegaj nast´pujàcych zasad, które zmniejszajà ryzyko po˝aru:

Nie pal tytoniu i nie pozostawiaj goràcych przedmiotów w pobli˝u paliwa. Przed przystàpieniem do tankowania, wy∏àcz silnik i odczekaj kilka minut a˝ ostygnie.

Przed uruchomieniem maszyny przenieÊ jà na bezpiecznà odleg∏oÊç od miejsca tankowania. Przed nalaniem paliwa oczyÊç korek wlewowy i powierzchni´ wokó∏ niego. CzyÊç regularnie zbiornik paliwa i zbiornik oleju do smarowania ∏aƒcucha. Filtr paliwowy nale˝y wymieniaç co najmniej raz do roku. Zanieczyszczenia dostajàce si´ do zbiornika mogà byç przyczynà zak∏óceƒ w pracy silnika. Zadbaj o to, aby paliwo by∏o dobrze zmieszane potrzàsajàc kanistrem przed zatankowaniem. Zbiornik paliwa i zbiornik oleju do smarowania ∏aƒcucha majà wzajemnie dopasowanà pojemnoÊç. Dlatego paliwo i olej do smarowania ∏aƒcucha nale˝y zawsze uzupe∏niaç jednoczeÊnie.

OSTRZE˚ENIE! Paliwo i jego opary sà niezwykle ∏atwopalne. Zachowuj ostro˝noÊç podczas obchodzenia si´ z paliwem i olejem do smarowania ∏aƒcucha. Pami´taj o niebezpieczeƒstwie po˝aru i eksplozj oraz o ryzyku wdychania oparów i zwiàzanej z tym szkodliwoÊci dla zdrowia.

OSTRZE˚ENIE! Nigdy nie u˝ywaj maszyny, w której nasadka Êwiecy zap∏onowej i przewód zap∏onowy majà widoczne uszkodzenia. Zachodzi wówczas ryzyko iskrzenia, co mo˝e byç przyczynà po˝aru.

Transport i przechowywanie •

Pilark´ i paliwo nale˝y przechowywaç w taki sposób, aby ewentualne wycieki i opary paliwa nie mog∏y zetknàç si´ z iskrà lub otwartym p∏omieniem. Oznacza to, ˝e nale˝y je przechowywaç z dale od np. maszyn elektrycznych, silników elektrycznych, kontaktów/pr

Paliwo przechowuj w specjalnie do tego celu przeznaczonym i zatwierdzonym zbiorniku.

W przypadku d∏u˝szego okresu przechowywania pilarki lub w czasie jej transportu, nale˝y opró˝niç zbiorniki paliwa i oleju do smarowania ∏aƒcucha. Je˝eli masz w zbiorniku lub w kanistrze paliwo nie nadajàce si´ do u˝ytku, zg∏oÊ si´ do najbli˝szej stacji CP

Przed odstawieniem maszyny na d∏u˝sze przechowanie nale˝y jà dok∏adnie oczyÊciç i przeprowadziç kompletny serwis.

Podczas transportu lub przechowywania na osprz´t tnàcy zawsze musi byç za∏o˝ona os∏ona transportowa, chroniàca przed niezamierzonym dotkni´ciem do ostrego ∏aƒcucha. Nawet ∏aƒcuch nie b´dàcy w ruchu mo˝e spowodowaç powa˝ne obra˝enia operatora lub innych osób, które si´ z nim zetknà.

Na czas transportu maszyn´ nale˝y zabezpieczyç.

Korek wlewowy otwieraj ostro˝nie, poniewa˝ wewnàtrz zbiornika mo˝e panowaç nadciÊnienie. Po zatankowaniu dok∏adnie zakr´ç korek wlewowy.

Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnoÊç korka wlewowego i przewodów paliwowych.

D∏u˝sze przechowywanie Opró˝nij zbiornik paliwa u zbiornik oleju w miejscu o dobrej wentylacji. Przechowuj paliwo w atestowanych kanistrach, w bezpiecznym miejscu. Za∏ó˝ os∏on´ prowadnicy. OczyÊç maszyn´. Patrz wskazówki pod nag∏ówkiem "Plan obs∏ugi technicznej".

Zasady bezpieczeƒstwa - paliwo •

Nigdy nie tankuj paliwa do maszyny, gdy uruchomiony jest silnik.

Zapewnij dobrà wentylacj´ w miejscach, gdzie tankujesz lub przygotowujesz mieszank´ paliwa do silników dwusuwowych (benzyna i olej do dwusuwów).

Przed uruchomieniem przenieÊ maszyn´ na odleg∏oÊç co najmniej 3 m od miejsca tankowania.

Nigdy nie uruchamiaj maszyny, gdy:

Rozla∏eÊ na maszyn´ paliwo lub olej do smarowania ∏aƒcucha. Wytrzyj jà i poczekaj, a˝ wyschnà resztki benzyny.

Je˝eli obla∏eÊ paliwem siebie lub swoje ubranie, zmieƒ ubranie. Pêrzemyj te cz´Êci cia∏a, które mia∏y stycznoÊç z paliwem. U˝yj wody I myd∏a.

OSTRZE˚ENIE! Przyst´pujàc do uruchomienia nale˝y pami´taç o przestrzeganiu nast´pujàcych zasad: Podczas uruchamiania maszyny hamulec ∏aƒcucha musi byç w∏àczony, aby zmniejszyç ryzyko dotkni´cia do wirujàcego ∏aƒcucha. Nigdy nie uruchamiaj pilarki, gdy prowadnica, ∏aƒcuch pilarki i wszystkie os∏ony nie sà zamontowane. W przeciwnym razie mo˝e obluzowaç si´ sprz´g∏o i spowodowaç obra˝enia.

Poniewa˝ hamulec ∏aƒcucha nadal jest w∏àczony, obroty silnika nale˝y jak najszybciej zmniejszyç do obrotów biegu ja∏owego, co mo˝na osiàgnàç szybko naciskajàc jednokrotnie spust gazu. W ten sposób zapobiega si´ nadmiernemu zu˝yciu sprz´g∏a, b´bna sprz´g∏a oraz pasa hamulca. Zauwa˝! Przywróç hamulec ∏aƒcucha do stanu gotowoÊci, odprowadzajàc ochron´ przed odbiciem (oznaczonà ”PULL BACK TO RESET”) w stron´ pa∏àka uchwytu. Pilarka jest teraz gotowa do u˝ycia. (27)

Ciep∏y silnik Wykonaj te same czynnoÊci jak podczas uruchamiania zimnego silnika, z wyjàtkiem w∏àczenia ssania. Ustaw dêwigni´ ssania w po∏o˝eniu rozruchowym wyciàgajàc niebieskà dêwigni´ do pozycji ssania, po czym ponownie jà naciÊnij. (24)

Ustaw maszyn´ na twardym pod∏o˝u. Przyjmij stabilnà pozycj´ i upewnij si´, ˝e ∏aƒcuch nie dotyka do ˝adnego przedmiotu.

Upewnij si´, czy w pobli˝u miejsca pracy nie ma osób nieupowa˝nionych. •

Nigdy nie uruchamiaj pilarki, gdy prowadnica, ∏aƒcuch pilarki i wszystkie os∏ony nie sà prawid∏owo zamontowane. Patrz wskazówki podane pod rubrykà Monta˝. Gdy prowadnica i ∏aƒcuch nie sà zamontowane do pilarki, sprz´g∏o mo˝e obluzowaç si´ i spowodowaç powa˝ne obra˝enia. (28)

Podczas uruchamiania maszyny hamulec ∏aƒcucha musi byç w∏àczony. Patrz wskazówki pod nag∏ówkiem "Uruchamianie i zatrzymywanie". Nigdy nie uruchamiaj pilarki trzymajàc za ràczk´ rozrusznika i puszczajàc pilark´ do ziemi. Jest to bardzo niebezpieczny sposób, gdy˝ ∏atwo jest utraciç kontrol´ nad pilarkà. (29)

Nigdy nie uruchamiaj maszyny w pomieszczeniach. Pami´taj o tym, ˝e wdychanie spalin silnikowych jest niebezpieczne.

Obserwuj, co dzieje si´ w otoczeniu i upewnij si´, czy nie zachodzi ryzyko, ˝e ludzie lub zwierz´ta mogà zetknàç si´ z osprz´tem tnàcym.

Trzymaj zawsze pilark´ dwoma r´koma. Prawà r´kà trzymaj za uchwyt tylny, a lewà za uchwyt przedni. Operator, bez wzgl´du na to czy jest prawo- czy lewor´czny, musi trzymaç w ten sposób. Trzymaj mocno, tak by kciuki i palce obejmowa∏y uchwyty pilarki. (30)

Zimny silnik Uruchamianie: Podczas uruchamiania pilarki musi byç w∏àczony hamulec ∏aƒcucha. W∏àcz hamulec przesuwajàc do przodu zabezpieczenie przed odbiciem. (20) 1. Pompa paliwowa: PrzyciÊnij kilkakrotnie gumowà gruszk´ r´cznej pompy paliwowej, tak aby nape∏ni∏a si´ paliwem. Gruszka nie musi byç nape∏niona ca∏kowicie. (23) 2. Ssanie: Wyciàgnij niebieskà dêwigni´ przepustnicy/ regulacji obrotów uruchamiania ca∏kowicie na zewnàtrz (to po∏o˝enia FULL CHOKE). Przy ca∏kowicie wyciàgni´tym ci´gnie ssania automatycznie ustawiany jest prawid∏owy tryb rozruchu. (21) Obroty rozruchowe: Kombinacja ssanie/obroty rozruchowe ustawiana jest przez przesuni´cie dêwigni ssania do po∏o˝enia w∏àczenia. (22)

Uruchamianie Uchwyç pewnie lewà r´kà uchwyt przedni. Ustaw lewà stop´ na dolnej cz´Êci tylnego uchwytu przyciskajàc w ten sposób pilark´ do ziemi. 3. Ujmij prawà r´kà uchwyt rozrusznika i pociàgnij go wolno do oporu (do momentu za∏apania trybów rozrusznika), a nast´pnie pociàgaj mocno i szybko do momentu uruchomienia silnika Nigdy nie owijaj linki rozrusznika wokó∏ d∏oni. (25)

OSTRZE˚ENIE! D∏ugotrwa∏e wdychanie spalin silnikowych, zawiesiny oleju ∏aƒcuchowego w powietrzu oraz py∏u towarzyszàcego powstawaniu wiórów mo˝e byç szkodliwe dla zdrowia.

Wy∏àczanie silnika Zatrzymaj silnik naciskajàc przycisk wy∏àcznika. (31)

UWAGA! Nie wyciàgaj linki rozrusznika ca∏kowicie i nie puszczaj jej nagle, gdy jest wyciàgni´ta. Mo˝e to spowodowaç uszkodzenie maszyny. 4. Jak tylko silnik zostanie uruchomiony wciÊnij dêwigni´ ssania do po∏o˝enia „1/2 choke”, czego sygna∏em b´dzie s∏yszalny dêwi´k „puff”. (21) 5. Powtarzaj silne pociàganie linki do momentu uruchomienia silnika. (26) Pozwól, aby silnik rozgrza∏ si´ przez 30 sekund, nast´pnie wciÊnij dêwigni´ gazu do po∏o˝enia wolnych obrotów.

1153141-26 Rev. 1 2009-10-22

TECHNIKA PRACY Zawsze przed u˝ytkowaniem: (32) 1

Sprawdê, czy hamulec ∏aƒcucha dzia∏a bez zarzutu i czy nie jest uszkodzony. 2 Sprawdê, czy tylna os∏ona prawej r´ki nie jest uszkodzona. 3 Sprawdê, czy blokada dêwigni gazu dzia∏a bez zarzutu i czy nie jest uszkodzona. 4 Sprawdê, czy wy∏àcznik dzia∏a prawid∏owo i czy nie jest uszkodzony. 5 Sprawdê, czy ˝aden uchwyt nie jest zaolejony. 6 Sprawdê, czy system t∏umienia wibracji dzia∏a i czy nie jest uszkodzony. 7 Sprawdê, czy t∏umik jest dobrze zamontowany i czy nie jest uszkodzony. 8 Sprawdê, czy wszystkie elementy pilarki sà dobrze dokr´cone, czy nie sà uszkodzone lub czy nie jest ich brak. 9 Sprawdê, czy wychwytnik ∏aƒcucha znajduje si´ na swoim miejscu i czy nie jest uszkodzony. 10 Sprawdê napi´cie ∏aƒcucha.

Ogólne zasady pracy maszynà WA˚NE! Rozdzia∏ ten poÊwi´cono podstawowym zasadom bezpieczeƒstwa, które nale˝y zachowaç podczas pracy pilarkà. Nic nie zastàpi jednak doÊwiadczenia i profesjonalnych umiej´tnoÊci. W razie niepewnoÊci zasi´gnij porady eksperta. Zwróç si´ do punktu sprzeda˝y pilarek, warsztatu obs∏ugi technicznej lub doÊwiadczonego u˝ytkownika pilarki. Nigdy nie podejmuj si´ zadaƒ przekraczajàcych Twoje si∏y i umiej´tnoÊci! Przed przystàpieniem do pracy pilarkà nale˝y zapoznaç si´ z przyczynami i skutkami odbicia oraz ze sposobami unikania odbicia. Patrz wskazówki podane pod rubrykà CzynnoÊci w celu unikni´cia odbicia. Przed pzystàpieniem do pracy pilarkà nale˝y zapoznaç si´ z ró˝nicà w ci´ciu górnà i dolnà kraw´dzià prowadnicy. Patrz wskazówki pod nag∏ówkiem "CzynnoÊci zapobiegajàce odbiciom i zespo∏y zabezpieczajàce maszyny". Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej.

OSTRZE˚ENIE! Mo˝e zdarzyç si´, ˝e trociny wejdà w os∏on´ sprz´g∏a powodujàc zablokowanie si´ ∏aƒcucha. Zawsze wy∏àczaj silnik, zanim przystàpisz do czyszczenia.

Podstawowe zasady bezpieczeƒstwa Rozglàdnij si´, aby: Upewniç si´, ˝e w pobli˝u nie znajdujà si´ ludzie, zwierz´ta lub przedmioty mogàce mieç wp∏yw na sprawowanie przez Ciebie kontroli nad maszynà. • Upewniç si´, ˝e ludzie lub zwierz´ta nie znajdujà si´ w zasi´gu maszyny i nie ryzykujà dotkni´cia do ∏aƒcucha pilarki lub nie zagra˝ajà im obalane drzewa. UWAGA! Przestrzegaj powy˝szych zasad, lecz nigdy nie u˝ywaj pilarki, gdy w razie wypadku nikt nie móg∏by Ci przyjÊç z pomocà. 2 Nie nale˝y u˝ywaç maszyny w z∏ych warunkach atmosferycznych. Np. w czasie g´stej mg∏y, du˝ych opadów, silnego wiatru, du˝ego mrozu itp. Praca przy z∏ej pogodzie jest m´czàca i niesie ze sobà dodatkowe

zagro˝enia np. Êliski grunt, niemo˝liwy do przewidzenia kierunek obalania drzew itp. Zachowuj szczególnà ostro˝noÊç podczas Êcinania ma∏ych ga∏´zi i unikaj Êcinania krzewów (tzn. jednoczesnego Êcinania wielu ma∏ych ga∏´zi). Dostajà si´ one do ∏aƒcucha i sà wyrzucane w Twoim kierunku, mogàc spowodowaç powa˝ne obra˝enia. Zapewnij sobie bezpieczne poruszanie i pozycj´ przy pracy. Przy poruszaniu si´ po powierzchni roboczej nale˝y uwa˝aç na ewentualne przeszkody (korzenie, g∏azy, ga∏´zie, do∏y, rowy itp.). Szczególnà ostro˝noÊç nale˝y zachowaç podczas pracy na terenie pochy Zachowaj szczególnà ostro˝noÊç podczas ci´cia napr´˝onych drzew. Napr´˝one drzewo mo˝e zarówno przed, jak i po przeci´ciu spr´˝ynowaç powracajàc do swojego normalnego po∏o˝enia. W razie nieprawid∏owego ustawienia si´ przy drzewie lub niew∏aÊciwego umiejscowienia rzazu drzewo mo˝e uderzyç w Ciebie lub w maszyn´, w wyniku czego mo˝esz straciç kontrol´. Obie okolicznoÊci mogà doprowadziç do powa˝nych obra˝eƒ cia∏a. W razie potrzeby przeniesienia pilarki nale˝y wy∏àczyç silnik i zablokowaç ∏aƒcuch za pomocà hamulca ∏aƒcucha. Pilark´ nale˝y przenosiç z prowadnicà skierowanà do ty∏u. W razie przenoszenia pilarki na d∏u˝szà odleg∏oÊç lub koniecznoÊci jej przetransportow Stawiajàc pilark´ na ziemi nale˝y zabezpieczaç ∏aƒcuch tnàcy za pomocà hamulca ∏aƒcucha i mieç maszyn´ pod nadzorem. W razie odstawienia maszyny na d∏u˝szy czas nale˝y wy∏àczyç silnik.

Poznajàc przyczyny powstania odbicia mo˝na zmniejszyç lub wyeliminowaç element zaskoczenia wyst´pujàcy w momencie jego powstania. Zaskoczenie zwi´ksza ryzyko wypadku. Odbicie jest zazwyczaj ∏agodne, lecz czasami mo˝e byç szybkie i gwa∏towne. Pracujàc pilarkà nale˝y zawsze trzymaç jà mocno oburàcz, prawà r´kà za uchwyt tylny, lewà za uchwyt przedni. Palce powinny dok∏adnie obejmowaç uchwyty. Pilark´ nale˝y zawsze trzymaç w ten sposób, bez wzgl´du na to, czy operator jest prawo- czy lewor´czny. Pewne utrzymywanie pilarki w podany sposób zmniejsza skutki odbicia i pozwala na zachowanie kontroli nad pilarkà. Nie puszczaj uchwytów! Najwi´cej wypadków powodowanych odbiciem ma miejsce podczas okrzesywania. Upewnij si´, ˝e stoisz na stabilnym pod∏o˝u pozbawionym przeszkód, o które móg∏byÊ si´ potknàç i straciç równowag´. W przypadku braku ostro˝noÊci strefa odbicia prowadnicy mo˝e przypadkowo zetknàç si´ z ga∏´zià, pobliskim drzewem lub innym przedmiotem i spowodowaç odbicie. Musisz mieç ci´ty przedmiot pod kontrolà. Je˝eli ci´te przedmioty sà ma∏e i lekkie, mogà zaczepiç si´ o ∏aƒcuch i zostaç odrzucone w twoim kierunku. Nawet jeÊli nie Polish – 275

musi to byç groêne, mo˝e ci´ to zaskoczyç i mo˝esz straciç panowanie nad pilarkà. Nigdy nie tnij k∏ód lub ga∏´zi u∏o˝onych jedne na drugich, tylko je najpierw rozdziel. Nie tnij jednoczeÊnie wi´cej ni˝ jednej k∏ody lub jednego przedmiotu. Usuwaj odci´te kawa∏ki, by utrzymywaç w miejscu pracy bezpieczne warunki. Nigdy nie pracuj pilarkà ponad poziomem ramion i staraj si´ nie ciàç koƒcówkà prowadnicy. Nigdy nie pracuj pilarkà trzymajàc jà jednà r´kà! (33) Warunkiem sprawowania pe∏nej kontroli nad pilarkà jest stablina pozycja przy pracy. Nigdy nie nale˝y pracowaç stojàc na drabinie, znajdujàc si´ na drzewie lub nie majàc stabilnego pod∏o˝a pod nogami. (34) Podczas pracy pilarkà nale˝y utrzymywaç wysokie obroty silnika, tzn. pe∏en gaz. Zachowuj jak najwi´kszà ostro˝noÊç podczas ci´cia górnà kraw´dzià prowadnicy, tzn. podczas ci´cia przedmiotu od do∏u. Ten rodzaj ci´cia okreÊlany jest czasami jako ci´cie przy odpychajàcym ruchu ∏aƒcucha. ¸aƒcuch ma wówczas tendencje do popychania pilarki W razie zakleszczenia si´ ∏aƒcucha tnàcego, pilarka mo˝e zostaç odrzucona do ty∏u, w twojà stron´. Je˝eli u˝ytkownik nie kontroluje wystarczajàco tendencji pilarki do przesuwania si´ wstecz, zachodzi ryzyko, ˝e przesunie si´ ona tak daleko do ty∏u, i˝ tylko strefa odbicia prowadnicy b´dzie mi∏a kontakt z pi∏owanym przedmiotem, co prowadzi do odbicia. (35) Praca dolnà kraw´dzià prowadnicy, tzn. podczas ci´cia przedmiotu od góry, jest czasem okreÊlana jako praca przy ciàgnàcym ruchu ∏aƒcucha. W tym przypadku nast´puje przyciàganie pilarki w kierunku ci´tego drewna, przy czym przednia kraw´dê korpusu pilarki stanowi dla jej naturalne oparcie w stosunku do k∏ody. Praca dolnà kraw´dzià prowadnicy u∏atwia u˝ytkownikowi kontrol´ nad pilarkà i po∏o˝eniem strefy odbicia prowadnicy. Przestrzegaj zasad ostrzenia i konserwacji prowadnicy i ∏aƒcucha pilarki. Wymieniajàc prowadnic´ i ∏aƒcuch pilarki nale˝y stosowaç wy∏àcznie zalecane przez nas zestawy. Patrz wskazówki podane pod rubrykami Osprz´t tnàcy i Dane techniczne.

Podstawowa technika Êcinki

OSTRZE˚ENIE! Nigdy nie pos∏uguj si´ pilarkà trzymajàc jà tylko jednà r´kà. Trzymanie pilarki jednà r´kà nie zapewnia bezpiecznego panowania nad nià. Trzymaj zawsze pilark´ mocno, dwoma r´koma za uchwyty.

Uwagi ogólne • Podczas Êcinki silnik powinien pracowaç na pe∏ny gaz! • Po ka˝dej operacji zredukuj obroty do obrotów biegu ja∏owego (zbyt d∏ugo trwajàca praca silnika bez obcià˝enia przy pe∏nym otwarciu przepustnicy mo˝e prowadziç do powa˝nego uszkodzenia silnika). • Przecinanie od góry = Praca przy "ciàgnàcym" ruchu ∏aƒcucha. • Przecinanie od do∏u = Praca przy "odpychajàcym" ruchu ∏aƒcucha. Praca przy "odpychajàcym" ruchu ∏aƒcucha wià˝e si´ z wi´kszym ryzykiem odbicia. Patrz wskazówki podane pod rubrykà CzynnoÊci w celu unikni´cia odbicia.

Poj´cia Przerzynka = Poj´cie ogólne oznaczajàce przecinanie drewna w poprzek w∏ókien. Okrzesywanie = Odcinanie ga∏´zi z le˝àcego drzewa. Roz∏upanie = Gdy przecinane drewno p´ka pod∏u˝nie przed zakoƒczeniem operacji ci´cia. Pi´ç bardzo wa˝nych czynników, które nale˝y wziàç pod uwag´ przed przystàpieniem do przecinania: 1 Upewnij si´, czy prowadnica nie zakleszczy si´ w rzazie. 2 Upewnij si´, czy k∏oda nie ulegnie roz∏upaniu. 3 Upewnij si´, czy ∏aƒcuch nie uderzy o pod∏o˝e lub inny przedmiot w czasie lub po ci´ciu. 4 Sprawdê, czy istnieje ryzyko powstania odbicia. 5 Czy warunki zewn´trzne i terenowe wp∏ywajà na pozycj´ i mo˝liwoÊç bezpiecznego poruszania si´ podczas pracy? O tym, czy ∏aƒcuch zakleszczy si´ lub czy k∏oda rozszczepi si´ decydujà dwa czynniki, mianowicie sposób podparcia k∏ody przed i po ci´ciu oraz jej napr´˝enie. W wi´kszoÊci przypadków mo˝na uniknàç k∏opotów stosujàc ci´cie dwustopniowe : rzaz od góry i od do∏u k∏ody. K∏od´ nale˝y podczas przecinania podeprzeç w celu unikni´cia zakleszczenia si´ ∏aƒcucha lub rozszczepienia si´ k∏ody. WA˚NE! Je˝eli ∏aƒcuch zakleszczy si´ w rzazie: zatrzymaj silnik! Nie wyszarpuj pilarki z rzazu. Mo˝esz skaleczyç si´ o ∏aƒcuch, gdy pilarka nagle zostanie wyszarpni´ta z rzazu. W celu uwolnienia pilarki u˝yj dêwigni. Podane poni˝ej instrukcje opisujà sposób post´powania w sytuacjach najcz´Êciej przytrafiajàcych si´ podczas pracy pilarkà. Okrzesywanie Przy okrzesywaniu grubych ga∏´zi stosuj te same zasady, co przy przerzynce k∏ód. Ga∏´zie o skomplikowanym kszta∏cie nale˝y odcinaç po kawa∏ku. Przerzynka

OSTRZE˚ENIE! Nigdy nie próbuj ciàç k∏ód u∏o˝onych w stos lub blisko siebie. Takie post´powania drastycznie zwi´ksza ryzyko odbicia, które mo˝e byç przyczynà powa˝nych obra˝eƒ, nawet zagra˝ajàcych ˝yciu.

Je˝eli k∏ody u∏o˝one sà w stos, ka˝dà z nich nale˝y przed ci´ciem zdjàç ze stosu, u∏o˝yç na podpórce lub w przyrzni i ciàç pojedynczo. Odci´te kawa∏ki nale˝y usuwaç z miejsca pracy. Pozostawiajàc je, zwi´kszasz zarówno ryzyko przypadkowego odbicia, jak i ryzyko potkni´cia si´ o nie i utraty równowagi podczas pracy. K∏oda le˝y na ziemi. Nie zachodzi ryzyko zakleszczenia si´ ∏aƒcucha lub rozszczepienia si´ k∏ody. Istnieje jednak ryzyko zetkni´cia si´ ∏aƒcucha z pod∏o˝em, po zakoƒczeniu przerzynki. Wykonaj przerzynk´ od góry, przez ca∏à gruboÊç k∏ody. Zachowaj ostro˝noÊç przy zakoƒczeniu rzazu, aby nie dotknàç prowadnicà do ziemi. Pracuj pilarkà przy ca∏kowicie 1153141-26 Rev. 1 2009-10-22

TECHNIKA PRACY otwartej przepustnicy, lecz bàdê przygotowany na nieprzewidziane zdarzenia. (36) JeÊli istnieje mo˝liwoÊç obrócenia k∏ody, nie przecinaj jej g∏´biej ni˝ na 2/3 gruboÊci. Obróç k∏od´ tak, aby zakoƒczyç ci´cie od góry na pozostawionej do przeci´cia 1/3 grubiÊci k∏ody. K∏oda jest podparta z jednej strony. Ryzyko jej rozszczepienia si´ jest du˝e. Rozpocznij od wykonania rzazu od do∏u (na ok. 1/3 Êrednicy k∏ody). Dokoƒcz przerzynk´ rzazem od góry tak, aby oba rzazy zesz∏y si´. K∏oda jest podparta z obu stron. Istnieje du˝e ryzyko zakleszczenia si´ ∏aƒcucha pilarki. Rozpocznij od wykonania rzazu od góry (na ok. 1/3 Êrednicy k∏ody). Dokoƒcz przerzynk´ rzazem od do∏u tak, aby oba rzazy zesz∏y si´.

Technika Êcinania drzew WA˚NE! Âcinka drzew wymaga du˝ego doÊwiadczenia. NiedoÊwiadczeni u˝ytkownicy pilarek nie powinni Êcinaç drzew. Nigdy nie podejmuj si´ zadaƒ przekraczajàcych Twoje si∏y i umiej´tnoÊci! Bezpieczna odleg∏oÊç Bezpieczna odleg∏oÊç od Êcinanego drzewa od pracujàcej w pobli˝u osoby powinna wynosiç co najmniej 2,5 d∏ugoÊci drzewa. Upewnij si´, czy w "strefie zagro˝enia" przed i w trakcie Êcinania nie przebywajà ludzie. (37) Kierunek obalania Podczas wyboru kierunku obalania nale˝y wziàç pod uwag´ dogodnoÊç terenu i najlepsze warunki do okrzesywania i przerzynki obalonego drzewa. Operator powinien mieç zapewnionà bezpiecznà pozycj´ przy pracy i mo˝liwoÊç bezpiecznego poruszania si´ wokó∏ drzewa. Po wyborze kierunku obalania drzewa, okreÊl naturalny kierunek jego spadania. Wp∏ywajà naƒ nast´pujàce czynniki: • Pochylenie drzewa • Wygi´cie • Kierunek wiatru • U∏o˝enie ga∏´zi • Ci´˝ar Êniegu • Przeszkody w pobli˝u drzewa: np. inne drzewa, linie energetyczne, Êciany i budynki. • Sprawdê, czy pieƒ nie jest uszkodzony lub zbutwia∏y, co pozwala∏oby przypuszczaç, ˝e drzewo prze∏amie si´ i zacznie obalaç si´ wczeÊniej, ni˝ si´ spodziewasz. Mo˝e si´ okazaç, ˝e mimo podj´tej wczeÊniej decyzji o kierunku obalania drzewa, ze wzgl´du na trudnoÊci lub zbyt du˝e ryzyko, b´dziesz zmuszony obaliç je w naturalnym kierunku jego spadania. Innym wa˝nym czynnikiem, nie majàcym wp∏ywu na kierunek obalania lecz decydujàcym o bezpieczeƒstwie operatora, jest upewnienie si´, czy drzewo nie posiada uszkodonych lub obumar∏ych ga∏´zi, które podczas obalania mog∏yby si´ od∏amaç i zraniç go. 1153141-26 Rev. 1 2009-10-22

Przede wszystkim nale˝y zadbaç, aby obalane drzewo nie spad∏o na inne drzewo i nie zahaczy∏o si´ o nie. Obalanie na ziemi´ zawieszonego drzewa jest bardzo niebezpieczne ó istnieje du˝e ryzyko powstania wypadku. Patrz wskazówki podane pod rubrykà Usuwanie drzewa êle obalonego. WA˚NE! W krytycznych momentach obalania drzew ochronniki uszu powinny byç podniesione zaraz po zakoƒczeniu Êcinania, aby ∏atwiej sz∏yszeç ewentualne sygna∏y lub dêwi´ki ostrzegawcze. Przygotowanie drzewa do Êcinki i drogi oddalania dla operatora Okrzesaj pieƒ z ga∏´zi do poziomu ramion. Najbezpieczniej jest pracowaç od góry do do∏u stojàc tak, by pieƒ znajdowa∏ si´ mi´dzy tobà i pilarkà. Usuƒ podszyt u podstawy drzewa i sprawdê, czy w pobli˝u nie wyst´pujà przeszkody (g∏azy, ga∏´zie, do∏y itp.) utrudniajàce oddalenie si´ operatora od padajàcego drzewa. Droga ewakuacyjna powinna prowadziç ukoÊnie w ty∏, wzd∏u˝ prostej tworzàcej kàt 135° z (38) 1 Obszar zagro˝enia 2 Droga odwrotu 3 Kierunek obalania Âcinka

OSTRZE˚ENIE! JeÊli nie przeszed∏eÊ specjalnego szkolenia nie wykonuj Êcinki drzew o Êrednicy pnia wi´kszej ni˝ d∏ugoÊç prowadnicy!

Na Êcink´ sk∏adajà si´ trzy rzazy. Âcink´ rozpoczyna si´ od wykonania rzazów podcinajàcych - górnego i dolnego, po czym wykonuje si´ rzaz Êcinajàcy. Prawid∏owe po∏o˝enie rzazów umo˝liwia bardzo dok∏adnà kontrol´ kierunku obalania. Rzaz podcinajàcy Wykonanie rzazu podcinajàcego rozpoczyna si´ od górnego rzazu podcinajàcego. Operator powinien staç z prawej strony drzewa i pracowaç przy ciàgnàcym ruchu ∏aƒcucha. Nast´pnie wykonaj dolny rzaz podcinajàcy tak, aby spotka∏ si´ z górnym rzazem. (39) Rzaz podcinajàcy powinien wchodziç w drzewo na g∏´bokoÊç równà 1/4 Êrednicy pnia, a kàt utworzony mi´dzy rzazem górnym i dolnym powinien wynosiç co najmniej 45°. Prosta, na której dwa rzazy spotykajà si´ nosi nazw´ dna rzazu podcinajàcego. Powinna ona byç idealnie pozioma i prostopad∏a (90°) do zamierzonego kierunku obalania. (40) Rzaz Êcinajàcy Rzaz Êcinajàcy wykonuje si´ od strony przeciwnej w stosunku do rzazu podcinajàcego i ma on byç idealnie poziomy. Ustaw si´ z lewej strony drzewa i tnij dolnà kraw´dzià prowadnicy, tzn. przy ciàgnàcym ruchu ∏aƒcucha. Rzaz Êcinajàcy wykonuje si´ ok. 3-5 cm (1,5-2 cali) powy˝ej dolnej. poziomej p∏aszczyzny rzazu podcinajàcego. Ustaw zderzak (je˝eli takowy jest zamontowany) tu˝ za zawiasà. Podczas Êcinki pilarka powinna pracowaç przy ca∏kowicie otwartej przepustnicy. Powoli wprowadzaj ¸aƒcuch/ prowadnic´ w drzewo. Upewnij si´, czy drzewo nie przechyla si´ w kierunku przeciwnym do zamierzonego kierunku obalania. W odpowiednio g∏´boki rzaz w∏ó˝ klin lub dêwigni´-obracak. (41)

TECHNIKA PRACY Rzaz Êcinajàcy nale˝y zakoƒczyç równolegle do dna rzazu podcinajàcego tak, aby odleg∏oÊç mi´dzy nimi wynosi∏a co najmniej 1/10 Êrednicy pnia. Nieprzeci´ta cz´Êç pnia nazywana jest zawiasà. Zawiasa prowadzi obalajàce si´ drzewo, tzn. nadaje mu kierunek podczas obalania. (42) W przypadku za wàskiej zawiasy lub nieprawid∏owego po∏o˝enia rzazu podcinajàcego i Êcinajàcego kontrola kierunku obalania jest niemo˝liwa. Gdy rzaz Êcinajàcy i podcinajàcy sà gotowe, drzewo zaczyna obalaç si´ pod wp∏ywem w∏asnego ci´˝aru lub za pomocà klina lub dêwigni-obracaka. Zalecamy stosowanie prowadnic o d∏ugoÊci przekraczajàcej Êrednic´ pnia drzewa, by rzaz Êcinajàcy i podcinajàcy mo˝na by∏o wykonaç tzw. ”jednym ci´ciem”. OdnoÊnie informacji dotyczàcych d∏ugoÊci prowadnic zalecanych do posiadanego modelu pilarki patrz wskazówki pod nag∏ówkiem "Dane techniczne". Istniejà metody Êcinki drzew o Êrednicy pnia wi´kszej ni˝ d∏ugoÊç prowadnicy. Niosà one jednak ze sobà du˝e ryzyko powstania odbicia wskutek dotkni´cia strefy odbicia prowadnicy do drzewa.

Usuwanie drzewa êle obalonego Âciàganie drzewa zawieszonego Obalanie na ziemi´ zawieszonego drzewa jest bardzo niebezpieczne ó istnieje du˝e ryzyko powstania wypadku. Nigdy nie próbuj Êcinaç przywalonego drzewa. Nigdy nie pracuj w strefie zagro˝enia spowodowanego przez Êci´te drzewo, które zawis∏o. Najbardziej bezpiecznà metodà jest u˝ycie wciàgarki. • Zamontowana na traktorze • PrzenoÊna Przerzynka napr´˝onych drzew i ga∏´zi Przygotowania: Przed przystàpieniem do ci´cia staraj si´ przewidzieç kierunek ruchu drzewa lub ga∏´zi po zwolnieniu napr´˝enia i ustal po∏o˝enie naturalnego punktu prze∏amania (tzn. miejsca z∏amania, gdyby drzewo lub ga∏àê wygiàç mocniej). OkreÊl najbardziej bezpieczny sposób zwolnienia napr´˝enia i oceƒ czy jesteÊ w stanie to wykonaç. W bardzo skomplikowanych sytuacjach najbezpieczniej jest zrezygnowaç z pracy pilarkà i u˝yç wciàgarki. Rady ogólne: Ustaw si´ tak, aby spr´˝ynujàce po uwolnieniu napr´˝enia drzewo/ga∏´zie nie dosi´g∏y Ci´ . Wykonaj jeden lub kilka rzazów w punkcie prze∏amania lub w jego pobli˝u. Wykonaj niezb´dnà iloÊç rzazów o odpowiedniej g∏´bokoÊci w celu zredukowania napr´˝enia i spowoduj prze∏amanie drzewa/ga∏´zi w punkcie prze∏amania. Napr´˝onych ga∏´zi lub drzew nie wolno przecinaç jednym rzazem! Je˝eli musisz przepi∏owaç drzewo/ga∏àê, wykonaj 2-3 rzazy w odst´pach co 3 cm i o g∏´bokoÊci 3-5 cm. Nast´pnie pi∏uj g∏´biej, a˝ napr´˝enie drzewa/ga∏´zi ustàpi. Po ustàpieniu napr´˝enia pi∏uj drzewo/ga∏àê z przeciwnej strony.

CzynnoÊci w celu unikni´cia odbicia

OSTRZE˚ENIE! Odbicie mo˝e powstaç nagle, jest zwykle gwa∏towne i polega zazwyczaj na odrzuceniu pilarki wraz z prowadnicà i ∏aƒcuchem do ty∏u, w kierunku operatora. JeÊli znajdujàcy si´ w ruchu ∏aƒcuch dotknie do operatora, mo˝e to spowodowaç powa˝ne obra˝enia, nawet zagra˝ajàce ˝yciu. Dlatego niezmiernie istotne jest zrozumienie przyczyn powstawania odbicia, umo˝liwiajàce operatorowi podj´cie kroków zapobiegajàcych mu poprzez zachowywanie ostro˝noÊci i stosowanie prawid∏owej techniki pracy.

Co to jest odbicie? Odbicie jest to zjawisko powstajàce w chwili, gdy górna çwiartka koƒcówki prowadnicy, tzw. strefa odbicia, natrafia na twardy przedmiot i pilarka wraz z prowadnicà zostaje nagle odrzucona do ty∏u. (43) Odbicie powstaje zawsze w p∏aszczyênie tnàcej prowadnicy. Zazwyczaj pilarka i prowadnica zostajà odrzucone do ty∏u i do góry, w kierunku operatora. Pilarka mo˝e zostaç odrzucona w kierunku zale˝nym od swego po∏o˝enia w momencie, gdy strefa odbicia natrafia na twardy przedmiot. Odbicie powstaje wy∏àcznie w momencie zetkni´cia si´ strefy odbicia prowadnicy z twardym przedmiotem. (44) Okrzesywanie

OSTRZE˚ENIE! Wi´kszoÊç wypadków wskutek odbicia zdarza si´ podczas okrzesywania. Nie pracuj strefà odbicia prowadnicy. Zachowuj jak najwi´kszà ostro˝noÊç i staraj si´ nie dotykaç wierzcho∏kiem prowadnicy do k∏ody, ga∏´zi i innych przedmiotów. Zachowuj jak najwi´kszà ostro˝noÊç majàc do czynienia z ga∏´ziami, które sà napr´˝one. Spr´˝ynujàc mogà one uderzyç ci´ tak, ˝e stracisz panowanie, co mo˝e byç przyczynà obra˝eƒ.

Zapewnij sobie bezpiecznà pozycj´ i mo˝liwoÊç bezpiecznego poruszania si´ podczas pracy. W trakcie okrzesywania nale˝y staç po lewej stronie le˝àcego drzewa. Trzymaj pilark´ blisko cia∏a, aby mieç nad nià pe∏nà kontrol´. JeÊli to mo˝liwe pozwól, aby ci´˝a Podczas poruszania si´ operatora wzd∏u˝ drzewa powinno si´ ono znajdowaç mi´dzy nim i pilarkà. Przecinanie pnia na k∏ody Patrz wskazówki podane pod rubrykà Podstawowa technika Êcinki.

1153141-26 Rev. 1 2009-10-22

KONSERWACJA Uwagi ogólne U˝ytkownikowi wolno wykonywaç tylko te czynnoÊci konserwacyjne i serwisowe, które sà opisane w niniejszej instrukcji obs∏ugi. Wi´ksze i bardziej skomplikowane prace powinny byç wykonywane w autoryzowanym warsztacie serwisowym.

Regulacja gaênika Twój sprz´t Jonsered zosta∏ skonstruowany i wyprodukowany zgodnie ze specyfikacjami redukujàcymi szkodliwe spaliny.

Gaênik s∏u˝y do regulacji obrotów silnika i jest sterowany za pomocà dêwigni gazu. W gaêniku powstaje mieszanka paliwowo-powietrzna o zmiennym sk∏adzie, mo˝liwym do regulacji. W celu uzyskania maksymalnej mocy silnika maszyny sk∏ad mieszanki musi byç dobr Âruba regulacyjna T umo˝liwia regulacj´ obrotów biegu ja∏owego. Wkr´canie Êruby powoduje zwi´kszenie obrotów, a wykr´canie ich zmniejszenie.

Regulacja podstawowa i docieranie Gaênik jest wst´pnie naregulowany przez producenta podczas kontroli technicznej. Ustawienia powinien dostosowywaç przeszkolony technik. Zalecana pr´dkoÊç obrotowa na biegu ja∏owym: Patrz rozdzia∏ Dane techniczne. Ostateczne ustawianie obrotów ja∏owych Êrubà regulacyjnà T Ustaw obroty biegu ja∏owego Êrubà regulacyjnà T. JeÊli regulacja jest potrzebna, obracaj Êrub´ T w prawo, a˝ ∏aƒcuch zacznie poruszaç si´ po prowadnicy. Nast´pnie odkr´ç Êrub´ regulacyjnà nieco w lewo, a˝ ∏aƒcuch si´ zatrzyma. Obroty ja∏owe sà ustawione prawid∏owo, jeÊli po zwolnieniu dêwigni gazu ∏aƒcuch przestaje si´ poruszaç, a silnik maszyny pracuje p∏ynnie we wszystkich po∏o˝eniach i zachowuje pewien margines obrotów, tak aby ∏aƒcuch nie by∏ uruchamiany natychmist po naciÊni´ciu dêwigni gazu.

OSTRZE˚ENIE! JeÊli nie mo˝esz ustawiç obrotów ja∏owych, tak ˝eby ∏aƒcuch nie zatrzymywa∏ si´ po zwolnieniu dêwigni gazu, zwróç si´ do swojego warsztatu obs∏ugi technicznej. Nie u˝ywaj pilarki zanim nie zostanie prawid∏owo wyregulowana lub naprawiona.

Przeglàd, konserwacja i obs∏uga zespo∏ów zabezpieczajàcych pilarki Zauwa˝! Wykonywanie przy maszynie jakichkolwiek czynnoÊci serwisowych i napraw wymaga specjalnego przeszkolenia. Szczególnie dotyczy to zespo∏ów zabezpieczajàcych maszyny. Je˝eli maszyna nie spe∏nia któregoÊ z warunków obj´tych czynnoÊciami kontrolnymi wyszczególnionymi poni˝ej, zalecamy oddaç jà do warsztatu serwisowego. Zabiegi konserwacyjne i obs∏uga wykraczajàce poza czynnoÊci opisane w niniejszej broszurze powinny byç wykonane w prowadzàcej us∏ugi serwisowe sieci handlu specjalistycznego (punkcie dealerskim). Przed przystàpieniem do czynnoÊci obs∏ugowych lub naprawczych wy∏àcz silnik i zdejmij kabel ze Êwiecy zap∏onowej

Hamulec ∏aƒcucha i zabezpieczenie przed odbiciem Kontrola zu˝ycia taÊmy hamulca Usuƒ z hamulca ∏aƒcucha i b´bna sprz´g∏a trociny, ˝ywic´ i brud. Zanieczyszczenia i zu˝ycie cz´Êci mogà zmniejszyç efektywnoÊç dzia∏ania hamulca. (45) Sprawdzaj regularnie, czy taÊma hamulca nie jest cieƒsza ni˝ 0,6 mm w najbardziej zu˝ytej cz´Êci. Kontrola zabezpieczenia przed odbiciem Upewnij si´, czy zabezpieczenie przed odbiciem jest ca∏e i czy nie wyst´pujà na nim widoczne uszkodzenia, np. p´kni´cia. Przesuƒ urzàdzenie zabezpieczajàce przed odbiciem do przodu i z powrotem, aby sprawdziç, czy dzia∏a p∏ynnie i czy jest bezpiecznie zamocowane do przegubu na os∏onie sprz´g∏a. (46) Kontrola mechanizmu bezw∏adnoÊciowego Trzymaj pilark´ z wy∏àczonym silnikiem nad pieƒkiem lub nad innym stabilnym przedmiotem. Nie puszczajàc przedniego uchwytu pozwól pilarce opaÊç pod w∏asnym ci´˝arem na pieniek, obracajàc si´ wokó∏ tylnego uchwytu. Po uderzeniu koƒcówki prowadnicy w pniak, hamulec powinien si´ w∏àczyç. (47) Kontrola dzia∏ania hamulca Ustaw pilark´ na twardym pod∏o˝u i uruchom jà. Sprawdê, czy ∏aƒcuch pilarki nie dotyka pod∏o˝a lub innego przedmiotu. Patrz wskazówki znajdujàce si´ pod rubrykà Uruchamianie i wy∏àczanie. Trzymaj pilark´ mocno oburàcz, tak aby palce dok∏adnie obejmowa∏y uchwyty. WciÊnij dêwigni´ gazu do oporu i w∏àcz hamulec ∏aƒcucha obracajàc nadgarstek lewej r´ki w kierunku zabezpieczenia przed odbiciem. Nie zdejmuj d∏oni z uchwytu przedniego. ¸aƒcuch powinien zatrzymaç si´ natychmiast.

1153141-26 Rev. 1 2009-10-22

Sprawdê, czy dêwignia gazu jest zablokowana w po∏o˝eniu biegu ja∏owego, gdy blokada dêwigni gazu znajduje si´ w po∏o˝eniu wyjÊciowym.

Filtr powietrza nale˝y regularnie czyÊciç z py∏u i zanieczyszczeƒ, aby nie dopuÊciç do:

WciÊnij blokad´ dêwigni gazu i sprawdê, czy po zwolnieniu nacisku powraca ona do po∏o˝enia wyjÊciowego.

TrudnoÊci w uruchamianiu silnika

Zmniejszenia mocy silnika

Sprawdê, czy dêwignia gazu i jej blokada poruszajà si´ p∏ynnie i czy spr´˝yny powrotne dzia∏ajà prawid∏owo.

Przedwczesnego zu˝ycia cz´Êci silnika

Zwi´kszenia zu˝ycia paliwa

Uruchom pilark´ i wciÊnij do oporu dêwigni´ gazu. Zwolnij jà i sprawdê, czy ∏aƒcuch zatrzyma∏ si´. JeÊli ∏aƒcuch porusza si´, gdy dêwignia gazu znajduje si´ w po∏o˝eniu biegu ja∏owego, nale˝y sprawdziç ustawienie obrotów biegu ja∏owego w gaêniku.

Wymontowanie filtra powietrza (3) jest mo˝liwe po zdj´ciu pokrywy cylindra, Êruby (1) i pokrywy filtra powietrza (2). Zak∏adajàc filtr dopilnuj, aby szczelnie przylega∏ do obudowy filtra. WytrzàÊnij filtr lub oczyÊç szczotkà. (49)

Wychwytnik ∏aƒcucha Sprawdê, czy wychwytnik ∏aƒcucha nie jest uszkodzony i czy jest prawid∏owo zamocowany do korpusu pilarki.

Os∏ona prawej r´ki Sprawdê, czy os∏ona prawej r´ki nie jest uszkodzona lub p´kni´ta.

System t∏umienia wibracji Sprawdzaj regularnie, czy elementy amortyzujàce nie sà p´kni´te lub czy nie uleg∏y deformacji. Upewnij si´, czy elementy amortyzujàce sà dok∏adnie przymocowane do silnika i uchwytów.

Dok∏adniejsze czyszczenie filtra wymaga wymycia go w wodzie z myd∏em. Ca∏kowite oczyszczenie filtra po pewnym okresie u˝ytkowania nie jest mo˝liwe. Dlatego te˝ filtr nale˝y regularnie (w sta∏ych odst´pach czasu) wymieniaç na nowy. Uszkodzony filtr powietrza nale˝y natychmiast wymieniç na nowy. Pilark´ JONSERED mo˝na wyposa˝yç w ró˝nego rodzaju filtry powietrza w zale˝noÊci od warunków pracy, warunków atmosferycznych, pory roku itp. Skontaktuj si´ ze swoim dealerem w celu uzyskania porady.

Âwieca zap∏onowa Na stan Êwiecy zap∏onowej wp∏ywa:

Z∏a regulacja gaênika.

W∏àcz silnik i sprawdê, czy po przesuni´ciu wy∏àcznika w po∏o˝enie stop silnik zatrzyma si´.

Z∏e proporcje sk∏adników mieszanki paliwowej (za du˝o oleju lub niew∏aÊciwy olej).

Zanieczyszczony filtr powietrza.

T∏umik Nigdy nie u˝ywaj maszyny z uszkodonym t∏umikiem. Sprawdzaj regularnie, czy t∏umik jest dok∏adnie przymocowany do maszyny. Zauwa˝: Siatka ∏apacza iskier (A) w tej maszynie jest wymienialna. (48) Uszkodzonà siatk´ nale˝y wymieniç na nowà. Zanieczyszczona siatka powoduje przegrzewanie si´ silnika maszyny, co mo˝e doprowadziç do uszkodzenia cylindra i t∏oka. Nigdy nie u˝ywaj maszyny, której t∏umik jest w z∏ym stanie. Nigdy nie u˝ywaj maszyny z t∏umikiem bez siatki przeciwiskrowej lub z uszkodzonà siatkà przeciwiskrowà. Przy normalnej eksploatacji w warunkach domowych nie zachodzi potrzeba wymiany t∏umika i siatki ∏apacza iskier. Po 75 godzinach u˝ytkowania zalecamy wymian´ t∏umika w autoryzowanym punkcie dealerskim Jonsered.

Powy˝sze czynniki powodujà osadzanie sià nagaru na elektrodach Êwiecy, co powoduje zak∏ócenia pracy silnika i trudnoÊci w jego uruchamianiu. Je˝eli silnik maszyny nie osiàga w∏aÊciwej mocy, wyst´pujà trudnoÊci z jego uruchomieniem lub utrzymaniem wolnych obrotów, sprawdê najpierw stan Êwiecy zap∏onowej. Je˝eli elektrody Êwiecy sà zanieczyszczone, oczyÊç je i sprawdê, czy odst´p mi´dzy nimi wynosi 0,5 mm. wiec´ nale˝y wymieniç po ok. miesiàcu pracy lub w razie potrzeby wczeÊniej. (50) Zauwa˝! Stosuj wy∏àcznie Êwiece zalecane przez producenta. Niew∏aÊciwa Êwieca mo˝e byç przyczynà zatarcia t∏oka/cylindra. Dopilnuj, aby Êwieca zap∏onowa by∏a wyposa˝ona w tzw. eliminator zak∏óceƒ radiowych.

1153141-26 Rev. 1 2009-10-22

KONSERWACJA Plan konserwacji Poni˝ej zamieszczono list´ czynnoÊci konserwacyjnych, które nale˝y wykonywaç przy maszynie. Wi´kszoÊç punktów omówiona zosta∏a w rozdziale Konserwacja. Przeglàd codzienny

Przeglàd cotygodniowy

Przeglàd miesi´czny (Co 25-40 godzin)

OczyÊç zewn´trzne powierzchnie maszyny.

Skontroluj rozrusznik, jego link´ oraz spr´˝yn´ powrotnà.

Sprawdê stan taÊmy hamulca ∏aƒcucha pod wzgl´dem zu˝ycia. Wymieƒ jà, je˝eli w najbardziej zu˝ytym miejscu gruboÊç jej wynosi 0,6 mm.

Sprawdê, czy poszczególne cz´Êci dzwigni gazu dzia∏ajà prawid∏owo z uwagi na bezpieczeƒstwo. (Blokada dêwigni gazu i dêwignia gazu.)

Sprawdê, czy amortyzatory gumowe nie sà uszkodzone.

Sprawdê stan zu˝ycia tarczy, b´bna i spr´˝yny sprz´g∏a.

OczyÊç hamulec ∏aƒcucha i sprawdê jego dzia∏anie z uwagi na bezpiecze,stwo. Sprawdê, czy wychwytnik ∏aƒcucha nie jest uszkodzony, a w razie potrzeby wymieƒ go na nowy.

Wyrównaj p∏askim pilnikiem brzegi prowadnicy, aby zlikwidowaç powstajàcy drut.

OczyÊç Êwiec´ zap∏onowà. Sprawdê, czy przerwa mi´dzy elektrodami wynosi 0,5 mm.

W celu równomiernego zu˝ycia nale˝y prowadnic´ codziennie obracaç. Sprawdê, czy otwór smarujàcy znajdujàcy si´ w prowadnicy nie jest zapchany. OczyÊç rowek prowadnicy. JeÊli prowadnica posiada koƒcówk´, nasmaruj jà.

OczyÊç korpus gaênika i komor´ gaênikowà.

OczyÊç gaênik z zewnàtrz.

Sprawdê, czy do prowadnicy i ∏aƒcucha dochodzi wystarczajàca iloÊç oleju.

OczyÊç filtr powietrza. W razie potrzeby wymieƒ go na nowy.

Sprawdê stan filtra paliwa i przewodu paliwowego. W razie potrzeby wymieƒ je na nowe.

Sprawdê, czy na nitach i ogniwach ∏aƒcucha tnàcego nie wyst´pujà widoczne p´kni´cia, czy ∏aƒcuch nie jest sztywny i czy nity i ogniwa nie sà nadmiernie zu˝yte. Wymieƒ w razie potrzeby.

Opró˝nij zbiornik paliwa i oczyÊç go w Êrodku.

Naostrz ∏aƒcuch, sprawdê jego napi´cie i stan, w jakim si´ znajduje. Sprawdê, czy kó∏ko nap´dowe ∏aƒcucha nie jest nadmiernie zu˝yte, a jeÊli to konieczne, wymieƒ je na nowe.

Opró˝nij zbiornik oleju i oczyÊç go w Êrodku.

OczyÊç wlot powietrza do rozrusznika.

Sprawdê stan wszystkich przewodów elektrycznych i koƒcówek pod∏àczeniowych.

Sprawdê, czy Êruby i nakr´tki sà dokr´cone. Sprawdê, czy wy∏àcznik dzia∏a prawid∏owo. Sprawdê, czy nie ma wycieków paliwa z silnika, zbiornika paliwa lub przewodów paliwowych.

1153141-26 Rev. 1 2009-10-22

DANE TECHNICZNE Dane techniczne

Obroty na biegu ja∏owym, obr/min

PojemnoÊç zbiornika paliwa, litry

WydajnoÊç pompy olejowej przy 8500 obr/min, ml/min

PojemnoÊç zbiornika oleju, w litrach

Poziom mocy akustycznej, mierzony dB(A)

Poziom mocy akustycznej, gwarantowany L WAdB(A)

Równowa˝ny poziom ciÊnienia akustycznego przy uchu operatora dB(A)

Równowa˝ne poziomy wibracji a hveq (patrz uwaga 3) Uchwyt przedni m/s 2

Standardowa d∏. prowadnicy, cale/cm

U˝ytkowa d∏. prowadnicy, cale/cm

Typ z´batki nap´dowej/iloÊç z´bów

Pr´dkoÊç ∏aƒcucha przy maks. mocy, m/s

Uk∏ad zasilania/smarowania

Masa Pilarka bez prowadnicy, ∏aƒcucha i z opró˝nionymi zbiornikami, kg Emisje ha∏asu (Patrz ad. 1)

Poziomy g∏oÊnoÊci (patrz ad. 2)

Ad. 1: Emisj´ ha∏asu do otoczenia zmierzono jako moc akustycznà (L WA), zgodnie z dyrekrywà WE 2000/14/EG. Uwaga 2: Równowa˝ny poziom ciÊnienia akustycznego, zgodny z ISO 22868, obliczany jest jako ca∏kowita, czasowo wywa˝ona energia dla ró˝nych poziomów dêwi´ku w ró˝nych warunkach pracy. Typowe rozproszenie statystyczne dla równowa˝nego poziomu ciÊnienia akustycznego to odchylenie standardowe w wysokoÊci 1 dB (A). Uwaga 3: Równowa˝ny poziom wibracji, zgodny z ISO 22867, obliczany jest jako ca∏kowita, czasowo wywa˝ona energia ca∏kowita dla poziomów drgaƒ w ró˝nych warunkach pracy. Odnotowane dane dla równowa˝nego poziomu wibracji majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoÊci 1 m/s 2.

1153141-26 Rev. 1 2009-10-22

DANE TECHNICZNE Zestawy prowadnica/∏aƒcuch Poni˝sze osprz´ty tnàce zatwierdzone sà dla modeli Jonsered CS 2234S oraz CS 2238S.

Zapewnienie o zgodnoÊci z normami WE (Dotyczy tylko Europy) Husqvarna, SE-561 82 Huskvarna, Szwecja, telefon +46-36-146500, zapewnia niniejszym, ˝e pilarki Jonsered CS 2234S i CS 2238S, poczàwszy od maszyn z numerami seryjnymi wypuszczanymi od roku 2009 (rok, po którym nast´puje numer seryjny, podany jest wyraênie na tabliczce znamionowej), sà zgodne z przepisami zawartymi w DYREKTYWIE RADY: - z 17 maja, 2006 „dotyczàca maszyn” 2006/42/EC - dyrektywie 2004/108/EEC z dn. 15 grudnia 2004 r., "dotyczàcej kompatybilnoÊci elektromagnetycznej". - dyrektywie 2000/14/EG z dn. 8 maja 2000 r., "dotyczàcej emisji ha∏asu do otoczenia". OdnoÊnie informacji dotyczàcych emisji ha∏asu patrz rozdzia∏ Dane techniczne. Zastosowano nast´pujàce normy: EN ISO 12100-2:2003, CISPR 12:2001, EN ISO 11681-1:2004 Zg∏oszony organ: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Szwecja, przeprowadzi∏ prób´ homologacyjnà dot. zgodnoÊci z normami WE, zgodnie z dyrektywà dot. maszyn (2006/42/EG), art. 12 punkt 3b. ZaÊwiadczenie o próbach homologacyjnych dot. zgodnoÊci z normami WE, wg aneksu IX, opatrzone sà numerem: 0404/09/2048. Ponadto SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Szwecja, zapewni∏ o zgodnoÊci z aneksem V do dyrektywy rady 2000/14/EG z dn. 8 maja 2000 r., "dotyczàcej emisji ha∏asu do otoczenia". Certyfikaty opatrzone sà numerami: 26/161/003 - CS 2234S, 26/161/004 - CS 2238S. Dostarczona pilarka jest identyczna z egzemplarzem poddanym próbie homologacyjnej, dot. zgodnoÊci z normami WE. Huskvarna, 29 grudnia 2009 r.

Ronnie E. Goldman, Dyrektor Dzia∏u In˝ynierii. (Autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentacje technicznà).

1153141-26 Rev. 1 2009-10-22
