INSTRUKCJA OBSŁUGI ATT-101BT AKAI

Gramofon stereo z wbudowanym głośnikiem na drewnianych nóżkach

Prosimy przeczytać niniejszą instrukcje bezpieczeństwa przed użyciem urządzenia i zachować ją na przyszłość.

• Produkt należy umieścić na wystarczająco stabilnej powierzchni. W przypadku nieprawidłowego ustawienia, przewrócenie się może spowodować obrażenia ciała, szczególnie jeżeli dotyczy to dzieci
• Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych. Osoby, które nie przeczytały instrukcji, nie powinny używać produktu, chyba że otrzymały wyjaśnienia od osoby odpowiedzialnej za ich bezpieczeństwo i nadzór.
• Nie podłączaj wielu urządzeń do tego samego gniazdka. Może to spowodować przegrzanie wtyczki i wywołanie pożaru. Upewnij się, że gniazdko jest łatwo dostępne podczas pracy urządzenia.
• Prosimy odłączyć ten produkt od zasilania podczas burzy lub gdy nie jest używany przez dłuższy czas. Niezastosowanie się do tego może spowodować pożar lub porażenie prądem.
• Nie należy zakrywać otworów wentylacyjnych produktu przedmiotami, takimi jak gazety, obrusy, zasłony itp. i nie wolno wkładać przedmioty w otwory produktu. Może to spowodować wzrost temperatury produktu i wywołać pożar.
  ● Prosimy używać wyłącznie akcesoriów przedstawionych i zalecanych przez producenta
• Unikaj słuchania dźwięku o dużej głośności oraz słuchania przez ponad godzinę dziennie przy średnim poziomie głośności. Zawsze pozostaw minimalną odległość 10 cm wokół urządzenia, aby zapewnić odpowiednią wentylację.
• Długotrwałe słuchanie przy maksymalnej głośności przenośnego urządzenia audio może wpłynąć na słuch użytkownika (chwilowa lub trwała głuchota, dzwonienie w uszach, szum w uszach, nadwrażliwość słuchowa). Dlatego zalecamy, aby nie słuchać używać przy dużej głośności przenośnego urządzenia audio i nie dłużej niż jedną godzinę dziennie przy średniej głośności.

INTERFERENCJE

Wszystkie urządzenia bezprzewodowe mogą podlegać interferencjom powodującym zakłócenie w działaniu.

UPOWAŻNIONY PERSONEL

Produkt może być instalowany lub naprawiany wyłącznie przez wykwalifikowany personel

AKCESORIA

Prosimy używać tylko ładowarek i innych akcesoriów kompatybilnych ze sprzętem. Nie podłączać niekompatybilnych produktów.

UTRZYMUJ SPRZĘT SUCHY

Sprzęt nie jest wodoodporny. Utrzymuj go w suchym stanie.

DZIECI

Przechowuj urządzenie w bezpiecznym miejscu niedostępnym dla małych dzieci.

Urządzenie zawiera małe części, które mogą stwarzać ryzyko zadławienia.

FUNKCJE

• 3 prędkości (33 1/3, 45 i 78 obr / min)
- Wbudowane głośniki stereo zapewniają doskonały dźwięk
- Wysokiej jakości wkład ceramiczny zapewnia bogaty dźwięk

• Mechanizm obrotnicy obsługiwany paskiem
• Odtwarza płyty 7 ", 10" i 12 "
  • Ramię odtwarzanie AUTO-STOP
• Wejście Aux in
  • Gniazdo słuchawkowe
• Wyjście audio RCA
• Wejście Bluetooth
• Wyjście Bluetooth
  • Czytnik kart SD i sterownik pendrive USB
• Możliwość nagrywania płyt winylowych na karcie SD lub dysku USB

OPIS

1. Platan
2. Adapter 45 RPM
3. Ramię z tuńczykiem
4. Dźwignia podnoszenia ramienia
5. Selektor prędkości (33,3, 45 i 78 RPM)
6. Automatyczna kontrola wyłączania
7. Podłokietnik/blokada
8. Dawka igły
9. Przycisk włączania/wyłączania/regulacji głośności
10. Kontrolka Bluetooth
11. Wejście słuchawkowe
12. Gniazdo USB
13. Gniazdo karty SD
14. Tryb: przycisk wyboru REC/USB/SD/Bluetooth/przycisk wyjścia Bluetooth
15. Następna piosenka
16. Przycisk pauzy/przycisk odtwarzania/DEL
17. Poprzednia melodia
18. Wejście Aux-In
19. Podłączenie wyjścia sygnałowego
20. Wtyczka zasilania

POCZĄTKOWE USTAWIENIA

GŁÓWNE POŁĄCZENIA

Prosimy sprawdzić czy napięcie sieciowe odpowiada napięciu pracy urządzenia. Urządzenie jest gotowe do podłączenia do zasilacza sieciowego 5 V DC.

PODŁĄCZANIE DO ZEWNĘTRZNEGO SYSTEMU DŹWIĘKU

Jeśli chcesz podłączyć gramofon do zewnętrznego wzmacniacza, należy wykonać poniższe czynności.

- Podłącz kabel audio RCA (nie dostarczony w zestawie) do gniazda AUDIO LINE OUT z tyłu gramofonu.

Uwaga: Upewnij się, że wtyczka CZERWONO-BIAŁA jest podłączona do odpowiedniego gniazda CZERWONO-BIAŁEGO.

• Podłącz drugi koniec kabla do WEJŚCIA AUDIO wzmacniacza (jeśli nie masz pewsności, do którego wejścia, zapoznaj się z instrukcją obsługi wzmacniacza).
• Regulacja głośności przetwornika nie będzie miała wpływu na poziom głośności po podłączeniu w ten sposób. Wszystkie regulatory głośności muszą być obsługiwane ze wzmacniacza

Uwaga: Zminimalizuj głośność gramofonu, aby nie kolidowała z zewnętrznym systemem dźwiękowym.

Odtwarzanie płyty

• Przed użyciem upewnij się, że gwint zabezpieczający (uchwyt ramienia / blokada) i osłona wkładu (igła / wkład) zostały usunięte. Ramię odtwarzające musi być wolne.
• Umieść płytę na talerzu obrotowym.
• Wybierz żądaną prędkość za pomocą przełącznika prędkości.
• Podnieś ramię odtwarzacza za pomocą dźwigni podnoszenia ramienia. Przy zbliżaniu ramienia do płyty, talerz zaczyna się obracać. Delikatnie opuść igłę do zewnętrznej

krawędzi krążka za pomocą dźwigni podnoszenia ramienia.

• Obróć pokrętło włączania / wyłączania / regulacji głośności, aby zwiększyć lub zmniejszyć poziom głośności.
• Gdy płyta się skończy, gramofon wyłączy się automatycznie, jeśli przełącznik automatycznego wyłączania znajduje się w pozycji „on”
• Jeśli przełącznik jest w pozycji wyłączonej, talerz obrotowy będzie się cały czas obracał
• Po zakończeniu słuchania podnieś ramię i umieść je na podstawce.
• Założ pokrywę ochronną i zablokuj ramię.
• Wyłącz zasilanie.

Nagrywanie na pendrive lub na czytniku kart SD

(Podnieś ramię i umieść je w uchwycie.)

SŁUCHANIE MUZYKI:

• Jeśli chcesz odtwarzać muzykę z zainstalowanej karty SD lub pamięci USB, obróć pokrętło zasilania i głośności w prawo; muzyka zacznie grać automatycznie.
• Możesz odtwarzać lub wstrzymać muzykę, naciskając przycisk odtwarzania / wstrzymania / usuwania.
• Jeśli chcesz odtworzyć następny lub poprzedni utwór z zainstalowanej karty SD lub pamięci USB, naciśnij przycisk następnego lub poprzedniego utworu.
• Jeśli zainstalowałeś kartę SD i pamięć pendrive USB, rozpocznie się odtwarzanie ostatniego zainstalowanego dysku. Możesz wybrać żądane źródło, naciskając przycisk MODE / REC. (SD => USB). Przycisk trybu wybierze tylko aktywne / zainstalowane źródła. Obsługiwany jest tylko format plików mp3.

Uwaga: Ramię musi być w odłożone.

NAGRYWANIE MUZYKI:

Możesz konwertować płyty winylowe na cyfrowe pliki mp3, wkładając kartę SD / MMC do gniazda czytnika kart SD / MMC lub urządzenie pamięci USB do portu USB.

• Odtwórz muzykę z płyty winylowej zgodnie z opisem „Słuchanie płyty””.
• Naciśnij i przytrzymaj przycisk MODE / REC przez 2 sekundy.
• Usłyszysz krótki sygnał dźwiękowy oznaczający rozpoczęcie nagrywania.
• Po zakończeniu nagrywania naciśnij „MODE / REC” przez 2 sekundy, aby zatrzymać nagrywanie.
• Usłyszysz 2 krótkie sygnały dźwiękowe wskazujące, że nagrywanie zostało zatrzymane.
• Nagrane utwory zostaną zapisane w folderze „RECORD” jako plik mp3 128 kbps.
• Przytrzymując przycisk MODE / REC, można przełączyć się do folderów „RECORD”, aby odtworzyć nagrane utwory.

Jeśli chcesz usunąć odtwarzany utwór z pamięci USB lub karty SD / MMC, naciśnij i przytrzymaj przycisk odtwarzania / wstrzymania / usuwania. Usłyszysz 2 krótkie sygnały dźwiękowe potwierdzające, że odtwarzany utwór został usunięty.

Funkcja Bluetooth

(Podnieś ramię i umieść je w uchwycie.)

• Naciśnij przycisk „MODE / REC”, aby wybrać tryb Bluetooth.
• Otwórz ustawienia Bluetooth i wyszukaj „ATT-101BT”, aby się połączyć.
• Dźwięk wskaże połączenie.

W tej funkcji gramofon zostanie automatycznie wyłączony.

Funkcja wyjścia Bluetooth

• Obróć przycisk włączania / wyłączania i kliknij przycisk Tryb trzy razy. Wskaźnik Bluetooth zacznie szybko migać na niebiesko.
• Umieść płytę na talerzu obrotowym lub włóż kartę SD / MMC do gniazda czytnika kart SD / MMC lub urządzenie pamięci USB do portu USB.
• Włącz głośnik Bluetooth lub zestaw słuchawkowy Bluetooth i upewnij się, że znajduje się w trybie wyszukiwania.
• Odczekaj 10-15 sekund. Jeśli Bluetooth jest podłączony, wskaźnik Bluetooth zaświeci się na niebiesko.
• Możesz słuchać muzyki z głośnika Bluetooth lub zestawu słuchawkowego Bluetooth.

Funkcja Aux

• Obróć pokretło zasilania i głośności.
• Podłącz smartfon, tablet, odtwarzacz MP3 lub inny cyfrowy odtwarzacz audio do portu Aux in za pomocą kabla jack stereo audio 3,5 mm (nie dostarczony w zestawie).
• Możesz słuchać muzvki z urządzenia podłaczonego do gramofonu.

Funkcja słuchawek

• Obróć pokretło zasilania i głośności.
• Podłącz słuchawki z wtyczka stereo 3,5 mm do portu słuchawek.
• Możesz słuchać muzyki z płyt winylowych przez słuchawki.

KONSERWACJA

WYMIANA STYLUSA

- Patrz rysunki 1-8

Naciśnij blokadę ramienia, aby zwolnić ramię odtwarzające

Zdejmij pokrywę wkładu aby odstonić igłę.

Ostrożnie wyciągnij wkład z podstawy.

Całkowicie usuń linię audio z wkładu.

Aby zamontować nowy wkład, wykonaj czynności w odwrotnej kolejności: Włóż odpowiednią linię audio i delikatnie podłącz wkładkę do gniazda.

Uwaga: Podczas wykonywania tej operacji zachowaj szczególną ostrożność, aby uniknąć uszkodzenia ramienia odtwarzającego i przewodów linii audio.

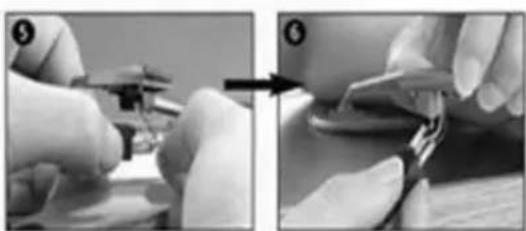

INSTALACJA NOWEGO WKŁADU STYLUS

- Patrz rysunki 5 i 6

Zalecamy czyszczenie płyt szmatką antystatyczną, aby cieszyć się nimi w pełni i jak najdłużej.

Należy pamiętać, że z tego samego powodu stylus należy okresowo wymieniać (mniej więcej co 250 godzin).

Od czasu do czasu usuwaj kurz z igły za pomocą bardzo miękkiej szczoteczki nasączonej alkoholem (szczotkując wkład od tyłu do przodu).

PRZY PRZENOSZENIU GRAMOFONU PAMIĘTAJ, ABY WYKONAĆ NASTĘPUJĄCE CZYNNOŚCI:

• Załóż nasadkę ochronną na stylus.
• Przymocuj klips mocujący do ramienia odtwarzającego.

DANE TECHNICZNE

Napięcie znamionowe: 5 V C.C., 1 A.

Pasmo przenoszenia: 100Hz-10KHz

Moc dźwięku: 2 x 0,8 W.

Pobór mocy: 5 W.

Port karty pamięci: 32 GB

Wersja BT: 5.0

Częstotliwość Bluetooth : 2.400 – 2.483 GHz

Moc transmisji kanału BT: 2 dbm

Zasięg działania Bluetooth: 10 m

W zestawie akcesoria: adapter, instrukcja obsługi, karta gwarancyjna

Adapter: WEJŚCIE: 100-240 C.A. \~ 50/60 Hz 0,15 A / WYJŚCIE: 5 V C.C., 1 A.

UTYLIZACJA SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO

Ten symbol na produkcie lub jego opakowaniu oznacza, że produktu nie traktować jako odpad domowy. Nie wyrzucaj produktu pod koniec jego żywotności, lecz zanieś go do punktu zbiórki w celu recyklingu. W ten spo pomożesz chronić środowisko i będziesz w stanie zapobiec wszelkim negatywnym konsekwencjom, jakie miałoby to dla środowiska i zdrowia luć Aby znaleźć najbliższy punkt zbiórki:

• Skontaktuj się z władzami lokalnymi;
• Wejdź na stronę internetową: www.mmediu.ro;
• Poproś o dodatkowe informacje w sklepie, w którym kupiłeś produkt.

IMPORTER: SC INTERVISION TRADING-RO SRL

Bld. I.C Bratianu, nr. 48-52, część A, piętro 5, pokój 504-505, miasto Pitesti, okręg Arges, Rumunia Kod pocztowy: 110121

AKAI
