Typ produktu	Okap kuchenny
Marka	HOTPOINT
Model	HLC 9.B LAI X/HA
Szerokość (cm)	89,9
Głębokość (cm)	50
Wysokość (cm)	61 - 82 (rozciągany)
Średnica przewodu odprowadzającego (cm)	15 lub 12 (w zależności od wersji)
Zasilanie elektryczne	230 V ~ 50 Hz
Moc oświetlenia	2 x 25 W halogenowe (G9) lub LED (w zależności od modelu)
Liczba prędkości	3 + prędkość intensywna (booster)
Minutnik	Tak, regulowany od 5 do 30 min
Filtr tłuszczowy	Metalowy, zmywalny (ręcznie lub w zmywarce) - czyszczenie miesięczne
Filtr węglowy	Aktywny, niezmywalny, wymiana co 20 miesięcy (wersja recyrkulacji)
Rodzaj instalacji	Odprowadzenie na zewnątrz lub recyrkulacja (z zestawem)
Automatyczne wyłączanie bezpieczeństwa	Tak (po bezczynności)
Wskaźnik nasycenia filtrów	Tak (dla filtra tłuszczowego i węglowego)
Reset licznika filtrów	Poprzez długie naciśnięcie (3 s) przycisków T5+T4
Wymiana żarówek	Możliwa przez użytkownika (halogenowe) lub przez serwis (LED)
Wymienny przewód zasilający	Tak, tylko przez serwis
Waga (szacowana)	Około 15-20 kg (nieokreślone)

Często zadawane pytania - HLC 9.B LAI X/HA HOTPOINT

Jak zainstalować okap Hotpoint HLC 9.B LAI X/HA ?

Instalacja musi być wykonana przez wykwalifikowanego technika. Minimalna odległość między okapem a płytą grzewczą wynosi 65 cm dla kuchenki gazowej lub 55 cm dla elektrycznej. Użyj dostarczonych kołków odpowiednich do rodzaju ściany. Podłącz przewód odprowadzający (średnica 150 mm) lub zamontuj zestaw recyrkulacyjny, jeśli to konieczne.

Jakie są dostępne tryby pracy?

Okap oferuje 3 ręczne prędkości (1, 2, 3) oraz prędkość intensywną (booster) do silnych emisji. Możesz również zaprogramować minutnik (od 5 do 30 minut) do automatycznego wyłączenia. Funkcja booster automatycznie powraca do poprzedniej prędkości po ograniczonym czasie.

Jak konserwować filtry tłuszczowe?

Metalowy filtr tłuszczowy należy czyścić co najmniej raz w miesiącu. Można go umyć ręcznie łagodnym detergentem lub w zmywarce w niskiej temperaturze (krótki cykl). Po czyszczeniu zresetuj wskaźnik nasycenia, naciskając przez 3 sekundy przyciski T5+T4 (przy włączonym okapie).

Kiedy należy wymienić filtr węglowy?

Filtr węglowy (tylko dla wersji z recyrkulacją) należy wymieniać co około 20 miesięcy. Nie nadaje się do prania ani regeneracji. Aby go zdemontować, naciśnij dwa przednie dźwignie. Aby go zamontować, najpierw zatrzaśnij z tyłu, a następnie z przodu.

Co zrobić, jeśli okap nie włącza się?

Najpierw sprawdź, czy nie ma przerwy w dostawie prądu i czy wtyczka jest podłączona. Upewnij się, że wybrano prędkość (przycisk T1/T2/T3). Jeśli wyłącznik zadziałał, włącz go ponownie. W ostateczności odłącz urządzenie na 5 sekund i podłącz je ponownie. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak ustawić minutnik w okapie?

Ustawienie zależy od modelu sterowania. W modelach z przyciskami T4/T5 każde naciśnięcie T5 zwiększa czas o 5 minut (max 30 min). W modelach z T6 jedno naciśnięcie przypisuje zaprogramowany czas do każdej prędkości. Minutnik wyłącza się po zmianie prędkości.

Czy mogę samodzielnie wymienić żarówki?

Tak, w przypadku żarówek halogenowych: odłącz okap, wyjmij filtry, podważ małym śrubokrętem, aby zdjąć osłonę, a następnie wymień żarówkę na ten sam typ (G9, max 25W). W przypadku żarówek LED skontaktuj się z serwisem.

Jak skonfigurować okap w trybie recyrkulacji?

Wejdź do menu konfiguracji, naciskając przez 6 sekund T5+T6 (przy wyłączonym okapie). Użyj T7, aby przełączać między trybem odprowadzania (biała dioda) a recyrkulacji (czerwona dioda). W modelach z wyświetlaczem przejdź do menu C6 i wybierz 0 (odprowadzanie) lub 1 (recyrkulacja). Nie zapomnij zainstalować filtrów węglowych.

Co oznacza wyświetlanie '11' lub '12' na okapie?

Wskaźnik '11' (lub ikona I1) oznacza, że filtr tłuszczowy jest nasycony i wymaga czyszczenia. Wskaźnik '12' (I2) dotyczy filtra węglowego (tylko w wersji z recyrkulacją) i sygnalizuje konieczność wymiany. Po konserwacji zresetuj licznik, naciskając przez 3 sekundy T5+T4 (przy włączonym okapie).

Jak oszczędzać energię z tym okapem?

Używaj prędkości dostosowanej do ilości par: preferuj prędkość 1 lub 2 do normalnego gotowania, unikaj niepotrzebnie funkcji intensywnej. Wyłączaj oświetlenie, gdy nie jest potrzebne. Regularna konserwacja filtrów zapewnia optymalną wydajność i zmniejsza zużycie energii.

INSTRUKCJA OBSŁUGI HLC 9.B LAI X/HA HOTPOINT

Instrukcja obsługi OKAP

Spis treści

Instrukcja obsługi,2

Montaż,3

Ostrzeżenia,18

Serwis Techniczny,23

Instalacja,48

Elementy sterownicze CHIMNEY-LUCE,49

Konserwacja i pielęgnacja,50

Usterki i środki zaradcze,51

Türkçe

Kullanım talimatları OCAK DAVLUMBAZ

İçindekiler

Kullanım talimatları,2

Montaj,3

Uwagi, 20

Serwis techniczny, 23

Instalacja, 52

Sterowanie CHIMNEY-LUCE, 53

! Należy zachować niniejszą instrukcję w celu późniejszego korzystania. W przypadku sprzedaży, odstąpienia lub przeniesienia urządzenia, należy upewnić się, że jest ona do niego dołączona.

! Należy uważnie przeczytać instrukcję: zawiera ona ważne informacje na temat instalacji, użytkowania i bezpieczeństwa.

! Nie wolno wprowadzać zmian o charakterze elektrycznym lub mechanicznym do urządzenia lub do przewodów odprowadzających.

Bezpieczeństwo ogólne

• Minimalna odległość między powierzchnią płyty grzejnej, na której stawiane są naczynia, a najniższą częścią okapu nie może wynosić mniej niż:

65 cm, jeśli okap jest zainstalowany nad gazową płytą grzejną; 55 cm, jeśli okap jest zainstalowany nad elektryczną płytą grzejną.

Jeśli w instrukcji instalacji gazowej płyty grzejnej wskazana jest większa minimalna odległość od okapu, należy ją zachować.

• Okap wyposażony jest w rozporowe kołki mocujące, które są odpowiednie do większości ścian/sufitów. Należy jednak skonsultować się z wykwalifikowanym technikiem, w celu potwierdzenia, czy materiały są odpowiednie do danego rodzaju ściany/sufitu, które muszą utrzymać ciężar okapu.
• Uwaga! Nie podłączać urządzenia do sieci elektrycznej, dopóki instalacja nie zostanie w pełni zakończona.
• Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik główny lokalu mieszkalnego.
• Do wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy korzystać z rękawic roboczych.
• Urządzenie nie powinno być użytkowane przez osoby o ograniczonej sprawności fizycznej, zmysłowej lub umysłowej oraz nieposiadające odpowiedniego doświadczenia lub

wiedzy, o ile nie znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub nie zostały przeszkolone w zakresie obsługi urządzenia.

• Należy pilnować, aby dzieci nie bawiły się urządzeniem.
• Nie należy nigdy korzystać z urządzenia bez prawidłowo zamontowanego filtra przeciwtłuszczowego!
• Na okapie NIGDY nie należy stawiać żadnych przedmiotów, chyba że ich obecność zostanie wyraźnie wskazana.
• W pomieszczeniu należy zapewnić odpowiednią wentylację, jeśli okap kuchenny jest używany równocześnie z innymi urządzeniami na gaz lub inne paliwa.
• Powietrze zasysane nie może być odprowadzane do przewodu wylotowego spalin wytworzonych przez urządzenia gazowe lub pracujące na innych paliwach.
• Należy przestrzegać wszystkich przepisów dotyczących odprowadzania powietrza.
• Surowo zabrania się gotowania potraw na otwartym ogniu pod okapem; stosowanie otwartego ognia szkodzi filtrom i może być źródłem pożarów, dlatego też należy go bezwzględnie unikać.
• Zaleca się stałe nadzorowanie potraw podczas ich smażenia, aby zapobiec zapaleniu się rozgrzanego oleju.
• Jeśli chodzi o środki techniczne oraz środki bezpieczeństwa, jakie muszą zostać zastosowane przy

odprowadzaniu dymów, należy ściśle przestrzegać przepisów lokalnych władz.

• Urządzenie powinno być często myte, zarówno wewnątrz, jak i na zewnątrz (CO NAJMNIEJ RAZ W MIESIĄCU, przy czym należy przestrzegać konkretnych wskazówek konserwacyjnych zawartych w niniejszej instrukcji).
• Nieprzestrzeganie zasad związanych z czyszczeniem okapu oraz z wymianą i czyszczeniem filtrów stwarza niebezpieczeństwo pożaru.
• Nie korzystać z okapu bez prawidłowo zamontowanych lamp, ani też nie pozostawiać go w takim stanie w związku z możliwym niebezpieczeństwem porażenia prądem elektrycznym.
• Producent nie ponosi żadnej odpowiedzialności za problemy z urządzeniem oraz za jego uszkodzenia lub pożary wynikłe z nieprzestrzegania wskazówek zawartych w niniejszej instrukcji. Uwaga! Dostępne części mogą się bardzo mocno rozgrzać, należy korzystać z nich wraz z urządzeniami do gotowania.
• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia oraz osoby o ograniczonych zdolnościach fizycznych, zmysłowych lub umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę z związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją

nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

Uwagi

!Nigdy nie korzystać z usług nieautoryzowanych techników.

Podać:

Rodzaj usterki; - Model urządzenia (Mod.) - Numer seryjny (S/N)

Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu.

Serwis techniczny

Prawidłowy sposób instalacji urządzenia przedstawiono na rysunkach na pierwszych stronach niniejszej instrukcji. Instalacja musi zostać przeprowadzona przez wykwalifikowany personel.

Podłączenia do sieci elektrycznej

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na etykiecie umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach kategorii przepięć III, zgodnie z zasadami instalacji.

Uwaga! Przed połączeniem obwodu okapu z siecią zasilania i sprawdzeniem jego działania, należy zawsze sprawdzić, czy kabel sieciowy został prawidłowo zamontowany.

Odprowadzanie powietrza (w wersjach wyciągowych)

Okap należy połączyć z przewodami i otworami odprowadzającymi o średnicy odpowiadającej średnicy wylotu powietrza (kołnierza łączącego). Użycie przewodów i otworów w ścianie o mniejszej średnicy spowoduje zmniejszenie wydajności wyciągu i znaczny wzrost hałasu. Producent jest pod tym względem zwolniony z wszelkiej odpowiedzialności.

! Należy użyć przewodu o jak najmniejszej długości. ! Należy użyć przewodu o jak najmniejszej ilości zagięć. ! Należy unikać znacznych zmian w przekroju przewodu. ! Należy korzystać z przewodu o jak najbardziej gładkiej powierzchni wewnętrznej. ! Materiał, z którego wykonany jest przewód, musi być zgodny z przepisami. ! Okapu nie należy przyłączać do przewodów odprowadzających spaliny innych urządzeń (kotłów, kominków, piecyków, itp.). ! Wykonując wylot powietrza należy się stosować do zaleceń właściwych organów. Odprowadzane powietrze nie może być usuwane przez wgłębienie w ścianie, z wyjątkiem sytuacji, gdy takie wgłębienie jest przeznaczone do tego właśnie celu. ! Lokal należy zaopatrzyć we wloty powietrza, aby okap nie spowodował powstania ujemnego ciśnienia w pomieszczeniu (nie może ono przekraczać 0,04 mbar). ! Producent jest zwolniony z wszelkiej odpowiedzialności, w przypadku, gdy powyższe normy nie są przestrzegane.

Filtrująca czy wyciągowa?

! Państwa okap jest gotowy do użytku w wersji wyciągowej. W celu korzystania z okapu w wersji filtrującej, należy zainstalować ZESTAW DODATKOWY.

Uwaga: Jeśli dodatkowy system filtrujący z węglem aktywnym jest dostarczony na wyposażeniu, to, w niektórych przypadkach, może być zainstalowany w okapie. Informacja na temat przekształcenia okapu z wersji wyciągowej w wersję filtrującą zostanie zawarta w niniejszej instrukcji (zob. "Wersja filtrująca").

Wersja wyciągowa

Okap oczyszcza powietrze i wyrzuca je na zewnątrz przez przewód odprowadzający (średnica 150 mm) przymocowany do kołnierza łączącego. Średnica przewodu odprowadzającego musi odpowiadać średnicy pierścienia łączącego.

Uwaga! Przewód odprowadzający nie jest dostarczony i należy go zakupić. W części poziomej przewód musi być lekko nachylony do góry (około 10°), co ułatwia transport powietrza na zewnątrz. Jeśli okap jest wyposażony w filtry z węglem aktywnym, należy je wyjąć.

Wersja filtrująca

Okap oczyszcza powietrze i wprowadza je ponownie do pomieszczenia. Aby móc korzystać z okapu w tej wersji, należy zainstalować dodatkowy system filtrujący z węglem aktywnym.

W tej wersji konieczny jest deflektor powietrza, element redukcyjny i filtr/-y z aktywnym węglem. Otwory do usuwania powietrza w przewodzie górnym muszą się znajdować w górnej części.

Dane techniczne

Model	Wysokość (cm)	Szerokość (cm)	Głowokość (cm)	Ø przywodu odpradowazaj- cego (cm)
CHIMNEY- LUCE 60cm	61-82	59.8	50	15/12
CHIMNEY- LUCE 90cm	61-82	89.9	50	15/12

Proszę sprawdzić całkowite pochłanianie i absorpcję światła na tabliczce znamionowej.

	Moc	Napięcie	Gwint	Wymiary
Halogenowa 25 W	2 x 25 W	230 V	G9	L40xØ14
Halogenowa 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

Grupa ryzyka 1 według normy EN 62471

E

Okapy są zgodne z następującymi Dyrektywami UE:

Dyrektywa niskonapięciowa 2006/95/EC (12-12-2006) EMC Dyrektywa 2004/108/EC (15-12-2004) - Rozporządzenie unijne, w odniesieniu do nr 66/2014, integrujące dyrektywę 2009/125/KE

Wzorzec odniesienia:

EN 60704-2-13:2011; EN 60704-3:2006 EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/ A2:2011; EN 61591:1997/A11:2014 EN 50564:2011

Tylko w niektórych modelach

Elementy sterujące CHIMNEY-LUCE

Naciśnięcie przy włączonym okapie powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje przejście w stan OFF.

T2 Prędkość 1

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 1.

T3 Prędkość 2

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 2.

T4 Prędkość 3

Naciśnięcie przycisku powoduje przejście okapu z poprzedniego stanu do prędkości 3.

T5 Booster

Naciśnięcie przycisku powoduje przejęcie okapu z poprzedniego stanu do prędkości intensywnej. Ustawienie jest ograniczone w czasie; po upływie określonego czasu okap powraca do poprzednio ustawionej prędkości; naciśnięcie przycisku prędkości (T2, T3 lub T4) spowoduje wyjście z funkcji booster i ustawienie wybranej prędkości.

T6 Timer

Pojedyncze naciśnięcie T6 pozwala na przypisanie ustawionego wcześniej okresu czasu timera do każdej prędkości. (V) [V1 - 30 min, V2 - 20 min, V3 - 10 min]

Po ich upływie, okap przechodzi automatycznie w stan OFF. Timer można ustawiać jedynie dla prędkości ręcznych, a nie dla funkcji booster.

T7 Sygnalizacja filtra przeciwtłuszczowego i przeciwwęchowego

Po upływie pewnej ilości godzin użytkowania, konieczne jest wyczyszczenie/wymiana filtra przeciwtłuszczowego (A) i filtra przeciwwęchowego (B) - drugi z filtrów jedynie w przypadku okapów filtrujących.

Moment przypomnienia tych czynności jest sygnalizowany miganiem diody o kolorze przypisanym do danego filtra (biały do filtrów przeciwtłuszczowych, czerwony dla filtra przeciwwęchowego).

Po wyczyszczeniu/wymianie filtrów należy nacisnąć przycisk T7 w celu wyłączenia diody sygnalizacyjnej.

T8 ON/OFF oświetlenia

Umożliwia włączenie i wyłączenie oświetlenia roboczego okapu.

Konfiguracja okapu

Przy włączonym urządzeniu można uzyskać dostęp do menu konfiguracji naciskając przyciski T5 i T6 przez 6 sekund. Wtedy świeci się T7, która informuje o rodzaju instalacji przy użyciu dwóch kolorów diody LED: biały dla instalacji wyciągowej (ustawienie domyślne), czerwony dla instalacji filtrującej. Rodzaj instalacji można zmienić naciskając cyklicznie przycisk T7, co spowoduje zmianę kolorów diod LED.

Wyłączanie okapu

Okap można wyłączyć ręcznie naciskając przycisk T1 (ON/OFF). W przypadku ustawienia timera, okap wyłączy się automatycznie po upływie ustawionego czasu.

Modele z Touch control glass + wyświetlacz (medium)

HLC9.BLAIX/HA

T1 ON/OFF silnika

Naciśnięcie przy włączeniu okapu powoduje ustawienie pierwszej prędkości. Naciśnięcie przycisku podczas pracy okapu powoduje jego wyłączenie (OFF).

T2 Prędkość -

Naciśnięcie przycisku powoduje zmniejszenie prędkości okapu do poprzedniej prędkości.

T3 Prędkość +

Przy okapie pracującym z prędkością 3, naciśnięcie przycisku powoduje włączenie prędkości intensywnej.

Okres pracy z prędkością intensywną jest ograniczony; po jego upływie okap powraca do ustawionej wcześniej prędkości.

T4 Timer „-”

Timer umożliwia ustawienie czasu, po upływie którego okap przechodzi w stan OFF; po dokonaniu ustawień timera, a następnie zmianie prędkości naciskając T2, T3 lub T4, timer wyłączy się.

Naciskając przycisk T4 skraca się czas ustawiony na timerze o 5 minut.

T5 Timer „+”

Naciśnięcie raz przycisku ustawia timer na 5 minut; każde następne naciśnięcie przycisku powoduje zwiększenie tej wartości o kolejne 5 minut.

T6 ON/OFF oświetlenia

Umożliwia włączanie i wyłączanie oświetlenia roboczego okapu.

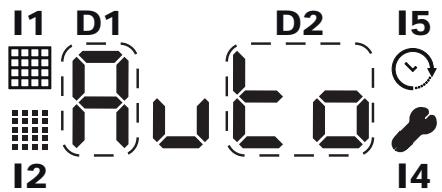

D1: Pozycja prędkości D2: Zespół 2 pozycji czasu 11: Wskaźnik filtra przeciwtłuszczowego 12: Wskaźnik filtra węglowego 14: Wskaźnik menu 15: Wskaźnik timera

Sygnalizacja filtra przeciwtłuszczowych i przeciwzapachowej

Po upływie pewnej ilości godzin użytkowania, konieczne jest wyczyszczenie/wymiana filtra przeciwtłuszczowych (A) i/lub filtra przeciwzapachowej (B) - drugi z filtrów jedynie w przypadku okapów filtrujących.

Zapalenie się kontrolki 11 informuje o nasyceniu filtra przeciwtłuszczowego, zaś zapalenie się kontrolki 12 informuje o nasyceniu filtra przeciwzapachowego (jedynie w przypadku okapów w trybie filtrującym).

W celu zresetowania licznika, należy nacisnąć na 3 sekundy T5 + T4 przy włączonym okapie.

Ustawienie rodzaju okapu

Możliwe jest ustawienie jednego z dwóch trybów roboczych okapu: wyciągowego (ustawienie domyślne) lub filtrującego. W celu zmiany ustawienia, należy:

• przy okapie w stanie OFF naciskając przez chwilę T4 i T5 uzyskuje się dostęp do menu, co jest sygnalizowane sygnałem dźwiękowym i włączeniem się na wyświetlaczu ikony I4 oraz napisu C1-0;
• menu można przeglądać przy użyciu przycisków T4 i T5. Przy użyciu T4 przeglądane są poszczególne hasła menu (C1, C2, C3, C4, itd.), zaś przy użyciu T5 wybiera się hasła z menu (0, 1 lub 0, 1, 2);
• w celu ustawienia rodzaju okapu, należy wejść do menu, wybrać przy użyciu T4 hasło C6, a następnie przy użyciu T5 ustawić wartość 0, w celu włączenia trybu wyciągowego, lub wartość 1, w celu włączenia trybu filtrującego. Na koniec należy nacisnąć przycisk T1.

Wyłączanie okapu

Okap można wyłączyć ręcznie naciskając przycisk T1 (ON/OFF). Jeśli okap pozostaje włączony w trybie ręcznym, jego wyłączenie nastąpi automatycznie po upływie pewnego okresu "bezpieczeństwa". W przypadku ustawienia timera, okap wyłączy się automatycznie po upływie ustawionego czasu.

Konserwacja i pielęgnacja

Uwaga! Przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem lub konserwacją, należy odłączyć okap od zasilania elektrycznego, wyjmując wtyczkę z kontaktu lub wyłączając wyłącznik w lokalu mieszkalnym.

Pierwsze czyszczenie

Zdjąć folię ochronną. Usunąć zanieczyszczenia wilgotną ściereczką z małą ilością neutralnego mydła. Spłukać wilgotną szmatką. Wytrzeć miękką szmatką; jeśli okap jest ze stali nierdzewnej, należy wycierać zgodnie z kierunkiem satynowania metalu.

Czyszczenie okresowe

Okap należy często czyścić (przynajmniej z taką samą częstotliwością, z jaką przeprowadzane są konserwacje filtrów tłuszczowych), zarówno w środku, jak i na zewnątrz. Do czyszczenia należy użyć wilgotnej szmatki, neutralnego detergentu w płynie i letniej wody.

Należy unikać stosowania produktów o właściwościach ściernych lub korozyjnych.

Uwaga: Nieprzestrzeganie zasad związanych z czyszczeniem okapu i wymianą filtrów stwarza niebezpieczeństwo pożaru. W związku z tym zaleca się ściśle przestrzegać podanych instrukcji. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary spowodowane niewłaściwą konserwacją bądź nieprzestrzeganiem wyżej wskazanych zaleceń.

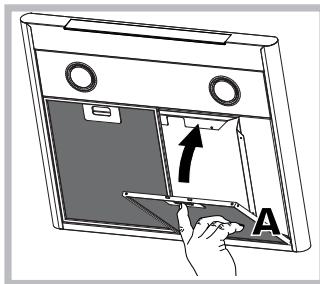

Konserwacja filtrów przeciwtłuszczowych (A)

Filtr przeciwtłuszczowy zatrzymuje cząsteczki tłuszczu powstające podczas gotowania; należy go czyścić co najmniej raz na miesiąc przy użyciu łagodnych detergentów, ręcznie lub w zmywarce w niskich temperaturach i w krótkim cyklu mycia.

Aby rozmontować filtr tłuszczowy, należy pociągnąć sprężynowy uchwyt zwalniający. Po myciu w zmywarce metalowy filtr przeciwtłuszczowy może stracić kolor, ale jego zdolność filtrowania nie zmienia się.

Konserwacja filtra węglowego (B)

Filtr węglowy zatrzymuje nieprzyjemne zapachy powstające podczas gotowania. Nasycenie filtra węglowego następuje po dłuższym lub krótszym użytkowaniu, w zależności od rodzaju kuchni i regularności czyszczenia filtra tłuszczowego. Wkład należy w każdym razie wymieniać przynajmniej co dwadzieścia miesięcy.

Ten filtr NIE może być myty ani regenerowany.

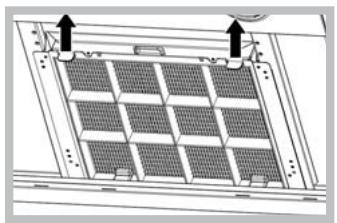

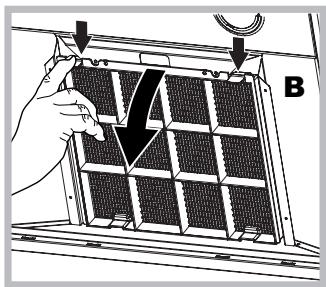

Demontaż: Wyjąć filtr z aktywnym węglem, naciskając dwie umieszczone z przodu dźwignie, które mocują go do okapu.

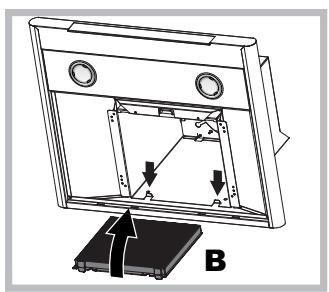

Montaż: Zaczepić filtr z aktywnym węglem najpierw z tyłu na metalowych wypustkach okapu, a następnie z przodu, naciskając dwie dźwignie.

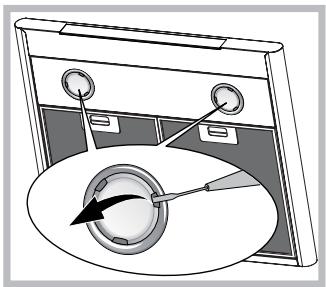

Wymiana żarówek

Odłączyć urządzenie od sieci zasilania elektrycznego i wyjąć filtry przeciwtłuszczowe.

Uwaga! Przed dotknięciem żarówek należy upewnić się, że są zimne.

1. Zdjąć osłonę, podważając ją małym, płaskim śrubokrętem lub podobnym narzędziem.
2. Wymienić uszkodzoną żarówkę. Stosować wyłącznie żarówki o takich samych parametrach technicznych jak uszkodzone żarówki

(szczegółowe informacje w danych technicznych podanych w instrukcji). 3. Zamknąć osłonę (mocowanie zatrzaskowe).

Wymiana żarówek LED*

Okap jest wyposażony w system oświetlenia oparty na technologii LED. Diody LED gwarantują optymalne oświetlenie, dłuższą żywotność i mniejsze zużycie energii w porównaniu z tradycyjnymi żarówkami. W celu wymiany należy zwrócić się do serwisu.

Kabel elektryczny

Jeśli kabel zasilania jest uszkodzony, musi zostać wymieniony przez producenta lub jego serwis obsługi technicznej, aby uniknąć jakiegokolwiek ryzyka.

USUWANIE

To urządzenie posiada znak zgodności z Dyrektywą Europejską 2012/19/WE, Waste Electrical and Electronic Equipment (WEEE). Upewniając się, że ten produkt zostanie usunięty w prawidłowy sposób, użytkownik przyczynia się do zapobiegania potencjalnemu negatywnemu wpływowi na środowisko i zdrowie.

• Tylko w niektórych modelach

Symbol na produkcie lub na dołączonej do niego dokumentacji informuje, że to urządzenie nie powinno być traktowane jak zwykłe odpady domowe, lecz musi zostać przekazane do odpowiedniego punktu zbiórki urządzeń elektrycznych i elektronicznych w celu recyklingu. Należy je utylizować, stosując się do lokalnych przepisów w zakresie usuwania odpadów. W celu uzyskania dodatkowych informacji dotyczących unieszkodliwiania, odzyskiwania i recyklingu tego produktu, należy się skontaktować z właściwym punktem zbiórki odpadów pochodzących z gospodarstw domowych lub ze sklepem, w którym produkt został zakupiony.

Oszczędzaj energię i respektuj środowisko

Proszę używać okapu kuchennego z ustawieniem szybkości odpowiadającym rzeczywistym potrzebom; proszę ograniczyć korzystanie z funkcji „intensywnej prędkości”, jeśli jest obecna. Korzystanie z okapu kuchennego w racjonalny sposób pozwoli na ograniczenie zużycia energii i uniknięcie niepotrzebnego marnowania czystego i klimatyzowanego powietrza. - Proszę nie włączać oświetlenia okapu kuchennego, chyba że konieczne jest oświetlenie powierzchni gotowania.

Usterki i środki zaradcze

Jeśli w urządzeniu dojdzie do usterek, przed skontaktowaniem się z Serwisem Technicznym, należy przeprowadzić następujące proste kontrole:

Jeśli okap nie działa:

Sprawdzić czy:

• dopływ prądu nie został przerwany.
• wybrano jedną z prędkości.

Jeśli skuteczność działania okapu jest niska:

Sprawdzić czy:

• Wybrana prędkość silnika jest odpowiednia do ilości uwalnianych spalin i oparów.
• Kuchnia jest wystarczająco wietrzona, umożliwiając prawidłowy dopływ powietrza.
• Filtr węglowy nie jest zużyty (okap w wersji filtrującej).

Jeśli okap wyłączył się podczas zwykłej pracy:

Sprawdzić czy:

• dopływ prądu nie został przerwany.
• nie doszło do interwencji urządzenia wielobiegunowego.

W przypadku usterek w działaniu urządzenia, należy skontaktować się z Serwisem Technicznym. Najpierw należy odłączyć urządzenie od zasilania na co najmniej 5 sekund, wyjmując wtyczkę z gniazdka, i ponownie podłączyć. Jeśli usterka nie znika, należy skontaktować się z serwisem technicznym.

Kurulum
