MANUALE UTENTE HLC 9.B LAI X/HA HOTPOINT

Istruzioni per l'uso

Cappa

Summario

Istruzioni per l'uso,1

Montaggio,3

Avvertenze,9

Assistenza,22

Installazione,24

Comandi CHIMNEY-LUCE,25

Manutenzione e cura,26

Anomalie erimedi,27

ES

Espanol

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'infallazione, sull'uso e sulla sicurezza.

! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Sicurezza generale

• La distanza minima fra la superficie di supporto dei recipienti sul disposativo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a:

65 cm se la cappa è installata sobre un piano di cottura gas

55 cm se la cappa è installata sopra un piano di cottura elettrico.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

• La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti.

E’ tuttavia necessario interpellare un technique qualificato per accertare l'idoneità dei materiali a seconda del tipo di parete/soffitto, la/il quale deve essere sufficientamente robusto da sostenere il peso della cappa.

• Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'infallazione non è totalmente completata.

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.

• L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno cheassi non siano fatto la supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• Mai utilizzato il prodottoswana filtering antigrasso correttamente montato!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamenteindicato.

• Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

• L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

• Rispettare tutte le normative riferite allo scarico dell'aria.

• E' severamente vietato cucinare cibi a fiamma libera sotto la cappa; l'impiego di fiamma libera è dannoso ai filtri e

può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

• Si consiglia di tenere sotto costante controlo la cottura di cibitramite frittura, al fine di evitare che l'olio surriscaldato prenda fuoco.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
• Si consiglia di pulire frequentlymente il prodotto, sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunque quando espessamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
• L'inosservanza delle norme di pulizia della cappa e della sostuzione e pulizia dei filtri compra rischi di incendi.
• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.
• Attenzione! Le parti accessibili posso non diventare molto calde se utilizzate con degli appearecchi di cottura.
• Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono

stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conte dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambinienza sorveglianza.

GB

Warnings

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

Il tipo di anomalia;
Ilmodello della macchina (Mod.)
Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristica posta sull'apparecchio

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta.
chiamare ilNumero Unico Nazionale 199.199.199* per
essere messi subito in contatto con il Centro Assistenza
Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

GB

Assistance

Per la corretta installmente del prodotto vedere le figure disponibili nelle prime pagine di quello libretto.

L'installazione va effettuata da personale qualificato.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina, allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete), o la spina non è posta in zona accessibile, applicare un Interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformamente alle regole di installmente.

Attenzione! Controllare sempre che il cavo di rete sia stato montato correttamente, prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento.

Scarico dell'aria (per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle performance di aspirazione ed un sensibile aumento della rumorosità. Si declina perci ogni responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l'interno più liscio possibile.
! Il materiale del condotto deve essere approvato normativamente.
! Non collegare la cappa a condotti di scarico dei fumi prodotti da combustioni (caldaie, caminetti, stufe, ecc.).
! Per lo scarico dell'aria da evacuire rispetto le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminataattraverso una cavity del muro a meno tale che questa cavity non sia destinata a quello scopo.
! Attrezzare il locale con delle prese d'aria per evitare che la cappa crei un pressione negativa nella stanza (che non deve superare i 0,04 mbar).
! L'azienda declina ogni responsabilità qualora queste norme non vengano rispetto.

Filtrante o Aspirante ?

! La vostra cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzare la cappa in versione filtrante va installato I'apposto KIT ACCESSORIO.

Note: Se fornito a corredo, in alcuni casi, ilsystema di filtraggio aggiuntivo a base di carboni attivi potrebbe esseregia installato sulla cappa.

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono continue in quello manuale (vedi "Versione filtrante").

Versione aspirante

La cappa depura l'aria e la espelle all'esterno attraverso un condotto di scarico (diametro 150mm) fissato alla flangia di raccordo. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

Attenzione! Il tubo di evacuation non è fornito e va acquistato.

Nella parte orizzontale, il tubo delve ave una leggera inclinazione verso l'alto ( 10^ circa) in modo da poter trasportare l'aria verso l'esterno più facilemente. Se la cappa è provvista di filtri carbone, questi devono essere totti.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Per esta versione è necessario deflettore aria, riduzione e filtrò/ì carbone. Il tubo superiore deve averè le asole di evacuationze aria posizionate nella parte alta.

Dati Tecnici

Modello	Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubo di scarico (cm)
CHIMNEY-LUCE 60cm	61-82	59.8	50	15/12
CHIMNEY-LUCE 90cm	61-82	89.9	50	15/12

Vedi targhetta caratteristiche per I'assorbimento totale e I'assorbimento della lampada.

	Potenza	Tensione	Attacco	Dimensioni
Alogena 25 W	2 x 25 W	230 V	G9	L40xØ14
Alogena 20 W	2 x 20 W	12 V	G4	L30xØ10

LED*

Gruppo di Rischio 1 secondo norma EN 62471

Ilmodelloéconformalelesseguenteleggi comunitarie:

• Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC.

Standard di riferimento:

EN 60704-2-13:2011; EN 60704-3:2006

• EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/

A2:2011; EN 61591:1997/A11:2014

-EN 50564:2011

Presente solo in alcuni modelli

Comandi CHIMNEY-LUCE

Modelli con Pulsantiera Touch control glass (basic)

HLC6.8ATX/HA - HLC6.8LTX/HA - HLC9.8LTX/HA

T1 ON/OFF motore

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità 1

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 1.

T3 Velocità 2

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 2.

T4 Velocità 3

Premendo il pulsante la cappa passa dallo stato precedente alla velocità 3.

T5 Booster

Premendo il pulsante la cappa passa dallo stato precedente alla velocità intensiva. La durata dell'impostazione è limitata nel tempo; allo scadere la cappa torna alla velocità impostata in precedenza; premendo inceve un tasto velocità (T2, T3 o T4) si esce alla funzione booster, impostando la velocità selezionata.

T6 Timer

La pressione singola di T6 permette di associare una durata pre-impostata del timer ad agli velocità: (V) [v1 - 30 min, v2 - 20 min, v3 - 10 min] allo scadere del quale la cappa si porta automaticamente in OFF. Il timer è impostabile solo per le velocità manuali, non per il booster.

T7 Segnalazione filtrato antigrasso e odori

Dopo un certo numero di ore di utilizzo è necessario provvedere alla pulizia/sostituzione dei filtri antigrasso (A) e odori (B) - quest'ultimo solo per le cappe filtranti.

Questa scadenza vieneindicata dal lampeggio del led di colore associato al filtro (bianco per i filtri antigrassi, rosso per il filtrolo dori).Dopo la pulizia/sostituzione dei filtri la pressione del tasto T7 determina lo spegnimento del led di segnalazione.

T8 ON/OFF luci

Consente di accendere e spegnere le luci di lavoro della cappa.

Configurazione della cappa

Da prodotto spento è possibile accedere al menu di configurazione premendo i tasti T5 e T6 per 6 secondi. A questo punto si accende T7 ad indicare il tipo di installatione tramite due colori del LED: bianco per installazione aspirante (default), rosso per installazione filtrante. E'possible cambiare il tipo di installatione premendo ciclicamente il tasto T7, con il

conseguente alternarsi dei colori dei LED.

Spegnimento cappa

La cappa può essere spenta manuallymente premendo il tasto T1 (ON/OFF). Nel caso di impostazione del timer la cappa si spegne automaticamente alla fine del conteggio.

Modelli con Pulsantiera Touch control glass + display (medium)

HLC9.BLAIX/HA

T1 ON/OFF motore

Premendo il pulsante a cappa spenta, si imposta la prima velocità. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF.

T2 Velocità -

Premendo il pulsante la cappa passa alla velocità precedente.

T3 Velocità +

Nel caso in cui la cappa sia a velocità 3, premendotale pulsante si attiva il la velocità intensiva La durata dell'impostazione è limitata nel tempo; allo scadere la cappatorna alla velocità impostata in precedenza.

T4 Timer -

Il timer permette di inserire un tempo allo scadere del quale la cappa si porta in OFF; nel caso venga impostato un timer e poi si cambi velocità premendo T2, T3 o T4, il timer si disattiva.

Premendo il tasto T4 si decrementa il timer di 5 minuti.

T5 Timer +

Premendo una prima volta il pulsante si imposta il timer a 5 minuti; ad agli successiva pressione del pulsante si incrementa tale valore di ulteriori 5 minuti.

T6 ON/OFF luci

Consente di accendere e spegnere le luci di lavoro della cappa.

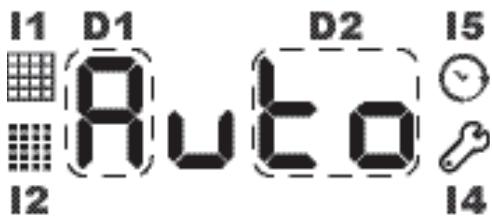

D1: DGT Velocità
D2: Gruppo di 2 DGT Tempo
11: Indicatore Filtro Grassi
12: Indicatore Filtro Carbone
14: Indicatore Menu
15: Indicatore Timer

IT

Segnalazione filtrato antigrasso e odori

Dopo un certo numero di ore di utilizzo è necessario provvedere alla pulizia/sostituzione dei filtri antigrasso (A) e/o odori (B) - quest'ultimo solo per le cappe filtranti.

L'accensione della spia 11 indica la saturazione del filtrato antigrasso,mericl'accensione della spia 12 indica la saturazione del filtrato odori (solo per le cappe in modalità filtrante).

Per resettare il contatore, premere per 3 secondi T5 + T4 perché la cappa è accesa.

Impostazione tipo di cappa

È possibile impostare la modalità di funzionamento della cappa come aspirante (default) o filtrante. Per modificare l'impostazione procedere come segue:

• da cappa in OFF premendo a lungo i tasti T4 e T5 si accede al menu, è possibile accorgersi di quello in quanto la cappa emette un suono e si accende sul display l'icona I4 e compare la scritta C1-0;
• il menu si può scorrere tramite i tasti T4 e T5. Attraverso T4 si scorrono le diverse voci del menu (C1, C2, C3, C4, etc), perchéattraverso T5 si selezionano le diverse voci del menu (0, 1 o 0, 1, 2);
• per impostare il tipo di cappa, accederere al menu, selezionare tramite T4 la voce C6 e tramite T5 impostare il valore 0 se si desidera la cappa in modalità aspirante, altrimenti 1 se si desidera la cappa in modalità filtrante. Al termine premere il tasto T1.

Spegnimento cappa

La cappa può essere spenta manually premendo il tasto T1 (ON/OFF). Nel caso la cappa rimanga accesa in modalità manuale,但这a si spegne automaticamente dopo un certo tempo di "sicurezza". Nel caso di impostazione del timer la cappa si spegne automaticamente alla fine del conteggio.

Manutenzione e cura

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Prima pulizia

• Togliere le pellicole protettive
• Eliminare le impurità con una spugna umida e poco sapone neutro
• Risciacquare con un panno umido
• Asciugare con un panno morbido, se la cappa è inox seguire la satinatura del metallo

Pulizia periodica

La cappa va pulita frequentlymente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri e acqua tiepida.

Evitare l'uso di prodotti abrasivi o corrosivi.

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite. Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropriaria manutenzione o dall'inosservanza delle suddette avventenze.

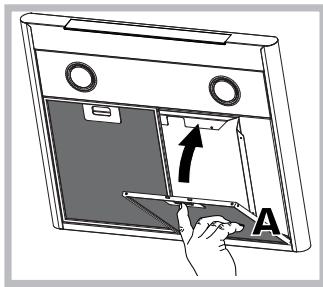

Manutenzione dei filtri antigrasso (A)

Ilchio antigrasso trattiene le particelle di grasso derivanti alla cottura;esso devesse pulito almeno una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Per smontare ilhetto grassi

tirare la maniglia di sgancio a molla. Con il lavaggio in lavastoviglie il filtrto antigrasso metallico potrebbe scoloriri, ma le sue performance di filtraggio non variano.

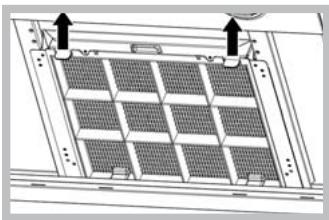

Manutenzione del filtro al carbone (B)

Il filtro carbone trattiene gli odori sgradevoli derivanti alla cottura. La saturazione del filtro carbone si verifica molto un uso più o meno prolongato, a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli casi è necessario sostuire la cartuccia al massimo agli venti mesi.

Questo filtro NON può essere lavato o rigenerato

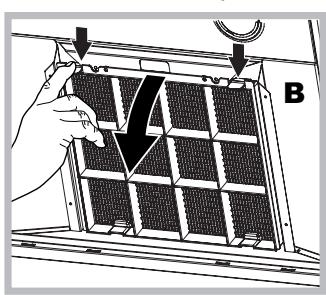

Smontaggio: Rimuovere il过滤 a carboni attivi premendole due leve anteriors che lo fissano alla cappa.

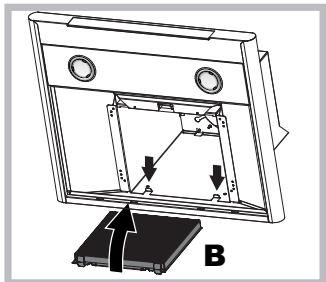

Montaggio: Agganciare il filtro a carboni attivi prima posteriormente sulle linguette metalliche della cappa, poi anterionmente premendo le due leve.

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica e rimuovere i filtri antigrasso.

Attenzione! Prima di toccare le lampade sincerarsi che siano frede.

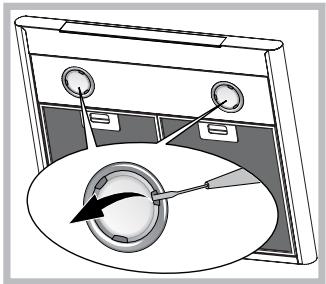

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata. Utilizzare solo lampade con le stesse caratteristiche di quale danneggiate (per maggiori dettagli vedere i dati tecnici riportati nel seguente libre
3. Richiudere la protezione (fissaggio a scatto).

Sostituzione delle lampade LED *

La cappa è dotata di unsystema di illuminazione basato sulla technologia LED. I Led garantiscono una illuminazione ottimale, una durata maggiore e un minore consumo rispetto alla lampade tradizionali. Per la sostituzione rivolgersi al servizio assistenza.

Cavo elettrico

Se il cavo di alimentazione è danneggiatoessopuoessere sostituito dal costruttore o dal suo servizio assistenza tecnica in modo da prevenir agli rischio.

Utilizzare esclusivamente accessori e ricambi originali.

Li trovi nei Centri di Assistenza più vicini a te, oppure chiamando al numero 199.199.199*

SMALTIMENTO

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il ricericlaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e ricericlaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato

Risparmiare e rispettare l'ambiente

• Si raccomanda di utilizzato la cappa regolando la velocità in base alla reale necessità di aspirazione limitando l'utilizzo, ove presente, della velocità intensiva. Utilizzato la cappa in modorzionale permette di limitare il consumo di energia del prodotto e di evitare inutili sprechi di aria pulita e climatizzata.
• Evitare di accendere la luce della cappa quando non è necessario illuminare la zona di cottura.

Anomalie e rimedi

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuare i seguenti semplici controli:

Se la cappa non funziona:

Verificare che:

non c'é interruzione di corrente.
- è stata selezionata una velocità.

Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
  Il filtro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

non c'è interruzione di corrente.
- il disposativo di interruzione omnipolare non sia scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolgersi al servizio Assistenza, scollegare per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estraendo la spina e collegarlo nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdurare, rivolgersi al servizio d'assistenza.

• Presente solo in alcuni modelli
