INSTRUKCJA OBSŁUGI MNV2045 Concept

Dziękujemy za zakup produktu marki Concept i życzymy Państwu pełnej satysfakcji podczas jego użytkowania.

Przed pierwszym użyciem należy uważnie przeczytać całą instrukcję obsługi, zachowując ją na przyszłość. Prosimy upewnić się, aby także pozostałe osoby, które będą posługiwały się urządzeniem, zapoznały się z niniejszą instrukcją.

Parametry techniczne	47
Uwagi dotyczące bezpieczeństwa.	48
Opis produktu	49
Opis panelu sterowania.	50
Instrukcja obsługi	50
Urządzenie do zmiękczania wody	50
Ustawienie urządzenia zmiękczającego wodę.	50
Napełnianie soli regenerującej	51
Uzupełnianie środka nabłyszczającego w zasobniku.	51
Ustawienia dozowania środka nabłyszczającego	52
Używanie środków myjących	52
Napełnianie środka myjącego	53
Jak oszczędzać	53
Stosowanie środków myjących 3 w 1	53
Nieodpowiednie naczynia	54

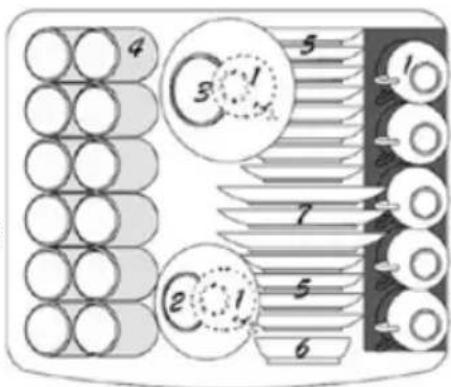

Układanie naczyń	54
Zestawienie programów.	57
Proces mycia naczyń w zmywarce	58
Konserwacja i czyszczenie	59
Podłączenie i montaż zmywarki	61
Instalacja zmywarki	65
Rozwiązywanie problemów	67
Serwis	69
Ochrona środowiska naturalnego	69

	Parametry techniczne
	MNV 2045 MNV 2060
Napięcie 220-240 V ~ 50 Hz
Pobór mocy 1760-2100 W
Szerokość 445 mm 595 mm
Wysokość 820 mm (+70 mm) przestawna
Głębokość	560 mm
Zakres ciśnienia dopływu wody	0,04 – 1,00 MPa
Pojemność	8 kompletów naczyń	12 kompletów naczyń
Zużycie wody (progr. Normal)	12 litrów	15 litrów
Liczba programów zmywania	6	6
Maks. temperatura doprowadzanej wody	60 °C	60 °C
Ciężar	35 kg	39 kg
Poziom hałasu	< 49 dB(A)	< 49 dB(A)

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Przy dostawie urządzenia

• Natychmiast po dostarczeniu należy sprawdzić opakowanie oraz urządzenie, czy nie doszło do ich uszkodzenia podczas transportu.
• Jeżeli urządzenie jest uszkodzone, nie należy go używać. Należy bezzwłocznie skontaktować się z dostawca.
• Przed rozpoczęciem użytkowania należy usunąć z urządzenia wszystkie elementy opakowania i wyjąć materiały marketingowe.
  • Opakowanie należy we właściwy sposób zutylizować.

Instalacja

• Urządzenie przeznaczone jest do zabudowy w meblach kuchennych.
• Podczas instalacji i podłaczania urządzenia należy postepować według instrukcji montażu.
• Modele urządzenia do zabudowy (zintegrowane) należy instalować tylko pod złączonymi blatami roboczymi, które są przykrecone do szafek znajdujących się obok, aby zapewnić stabilność.
• Podczas instalacji urządzenie musi być odłączone od sieci elektrycznej, a odpowiednie doprowadzenie wody musi być zamkniete.
• Przed pierwszym użyciem urządzenia należy upewnić się, czy domowa instalacja elektryczna jest uziemiona i czy spełnia wymogi wszystkich obowiązujących przepisów bezpieczeństwa.
• Należy sprawdzić, czy napięcie zasilania i ciśnienie przyłącza wody odpowiadają wartościom z instrukcji obsługi lub tabliczki znamionowej urządzenia.
• Po instalacji powinna być dostępna wtyczka lub zabezpieczenie urządzenia, odpowiedni zawór doprowadzający wodę i zawór Agua-Stop (ieżeli wąż urządzenia posiada to zabezpieczenie).
• Jeżeli urządzenie odbiorcze nie jest umieszczone we wnęce a ścianka boczna jest odsłonięta, okolice zawiasów drzwiowych powinny być zakryte ze względów bezpieczeństwa (ryzyko poranienia).
  • Instalacji i przyłączenia urządzenia do mediów musi dokonać technik posiadający odpowiednie uprawnienia.
• Jeżeli urządzenie nie zostanie przyłączone do mediów i zainstalowane we właściwy sposób, może grozić to poważnym urazem lub śmierci.
• Producent nie odpowiada za szkody powstałe w wyniku nieodpowiedniego użytkowania urządzeń niewłaściwego podłączenia do sieci elektrycznej.

Użytkowanie urządzenia

• Nie należy używać urządzenia w sposób inny niż podano w niniejszej instrukcji.
• Urządzenie przeznaczone jest do użytku wyłącznie w gospodarstwach domowych, jedynie do m kuchennych.
• Noże i inne ostre przedmioty należy układać w koszu ostrzem w dół lub poziomo.
  • Nie wolno siadać, ani stawać na otwartych drzwiczkach urządzenia, może sie wywrócić.
  • Woda wewnatrz zmywarki nie jest zdatna do picia.
• Do zmywarki nie należy wprowadzać żadnych rozpuszczalników. Niebezpieczeństwo eksplozji.
• W trakcie trwania programu zmywania, przy otwieraniu drzwiczek urządzenia należy zachowywać ostrożność, woda może pryskać.
• Należy przestrzegać wskazówek dotyczących bezpieczeństwa oraz instrukcji znajdujących się na opakowaniach środków myjących i nabłyszczających.
• Nie należy dotykać gorących powierzchni i elementów grzewczych w trakcie pracy urządzenia oraz przez pewien czas po jej zakończeniu.
  • Nie należy używać urządzenia jako schowka.
  • Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rekami.
  • W przypadku awarii należy wyłączyć urządzenie i wyjąć wtyczkę z gniazdka elektrycznego.
• Należy regularnie kontrolować urządzenie, przewód zasilający i wąż doprowadzający wodę pod kątem ewentualnych uszkodzeń. Nie wolno właczać uszkodzonego urządzenia elektrycznego.
• Przed rozpoczęciem czyszczenia urządzenia oraz po jego użyciu, należy je wyłączyć i poczekać przynajmniej 30 minut na jego zupełnie ostygniecie.

• UWAGA! Przy otwieraniu drzwiczek z urządzenia może wydostać się duża ilość pary lub pryskać woda. Należy zachować ostrożność. Niebezpieczeństwo poparzenia!

• Nie należy używać urządzenia, jeżeli drzwiczki lub uszczelka drzwiczek są uszkodzone. Należy zlecić naprawę autoryzowanemu serwisowi.

• Nie należy używać urządzenia bez właściwie zainstalowanej obudowy i bez przedniego elementu.
• W urządzeniu należy myć wyłącznie naczynia przeznaczone do zmywania w zmywarce. Należy zadbać o to, aby plastikowe naczynia nie weszły w kontakt z elementami grzewczymi zmywarki.
• Nie należy zanurzać przewodu zasilającego ani wtyczki w wodzie lub innych cieczach.
• Osoby niepełnosprawne ruchowo lub umysłowo, osoby nieodpowiedzialne lub osoby, które nie zapoznały się z niniejszą instrukcją, mogą używać urządzenia tylko pod nadzorem odpowiedzialnej, poinformowanej osoby.
• Jeżeli przewód zasilający urządzenia wyposażony jest we wtyczkę, przy odłączaniu urządzenia od sieci nie wolno szarpać za przewód zasilający, natomiast należy chwycić wtyczkę i wyjąć ją z gniazdka.
• Nie należy zanurzać przewodu zasilającego ani wtyczki w wodzie lub innych cieczach.
• Nie należy używać akcesoriów innych niż zalecane przez producenta.
• Jeżeli urządzenie nie jest używane, wszystkie elementy sterowania powinny być w położeniu „wyłączone”.

Kiedy w domu są dzieci

• Urządzenia należy używać w miejscu niedostępnym dla dzieci i osób nieodpowiedzialnych. Nie należy pozwolić im na posługiwanie się urządzeniem.
• Jeżeli w trakcie pracy urządzenia w pobliżu znajdują się dzieci, należy zachować szczególną ostrożność.
• Nie należy pozwolić na to, aby urządzenie służyło dzieciom do zabawy.
• Środki myjące i nabłyszczające należy przechowywać w miejscu niedostępnym dla dzieci.
• Nie wolno dopuszczac dzieci do otwartego urządzenia, ponieważ mogą się w nim znajdować pozostałości środka myjącego.

UWAGA!

Zmywarkę należy otwierać tylko w celu włożenia i wyjęcia naczyń, w przeciwnym razie istnieje ryzyko poranienia, na przykład w skutek potknięcia się.

Dzieci mogłyby zamknąć się w urządzeniu (niebezpieczeństwo uduszenia) lub narazić się na innego rodzaju niebezpieczeństwa.

Ewentualne usterki

• Napraw i modyfikacji urządzenia może dokonywać tylko wykwalifikowany specjalista.
• W trakcie napraw i różnych operacji urządzenie musi być odłączone od sieci elektrycznej. Należy wyłączyć bezpiecznik lub wyjąć wtyczkę kabla zasilającego.
• Wyłączając urządzenie z gniazdka, nie wolno szarpać za przewód zasilający, należy chwycić wtyczkę i pociągnąć za nią. W przypadku nieprzestrzegania wskazówek producenta ewentualne naprawy nie będą uznawane jako gwarancyjne.

OPIS PRODUKTU

1. Górny kosz
2. Ramię natryskowe
3. Dolny kosz
4. Zasobnik soli regenerującej
5. Główny filtr
6. Zasobnik środka myjącego
7. Stojak
8. Kosz na sztućce
9. Gruby filtr
10. Zasobnik środka nabłyszczającego
11. Przyłącze węża odprowadzającego wodę
12. Przyłącze węża doprowadzającego wodę
13. Dolna część obudowy

1 2 3 4 5 6 7 8 9 10

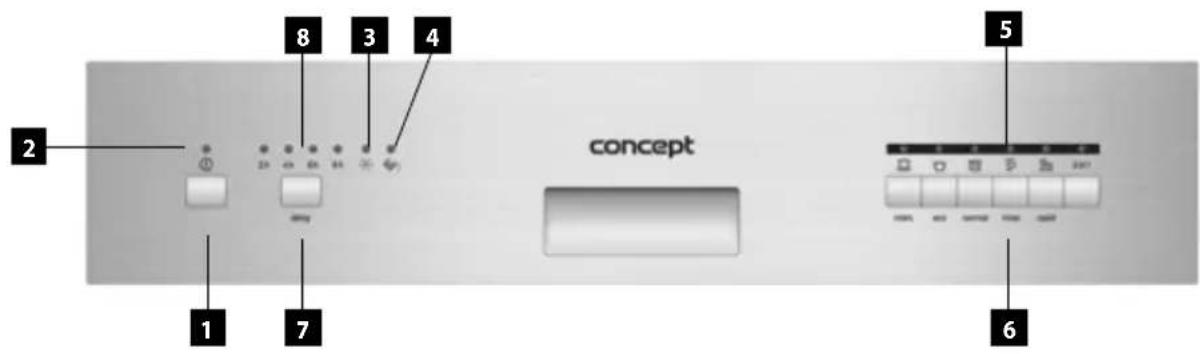

Widok z przodu

1. Wyłącznik główny
2. Kontrolka pracy
3. Kontrolka uzupełnienia środka nabłyszczającego

4. Kontrolka uzupełnienia soli regenerującej

5. Kontrolki wybranego programu zmywania

6. Przyciski wyboru programu zmywania
7. Przycisk funkcji opóźnionego włączenia (2, 4, 6, 8 godzin)
8. Kontrolki nastawienia funkcji opóźnionego włączenia

Przed pierwszym myciem należy zakupić

• sól regeneracyjną (odpowiednio do twardości wody - patrz dalej)
• środek myjący
• środek nabłyszczający

Należy używać wyłącznie produktów, które są przeznaczone do zmywarek do naczyń.

Urządzenie zmiękczające wodę

Do skutecznego zmywania potrzebna jest miękka woda, to znaczy woda o niskiej zawartości wapnia, w przeciwnym razie na naczyniach i wewnątrz zmywarki powstawałby kamień kotłowy. Wodę z wodociągu o twardości wyższej niż wymagana należy zmiękczyć przed jej doprowadzeniem do zmywarki – usunąć z niej wapń. Do tego celu służy sól regeneracyjna w urządzeniu zmiękczającym wodę zmywarki. Ustawienia i potrzebna ilość soli zależna jest od twardości wody z wodociągu. Twardość wody podaje się w różnych skalach – niemieckich stopniach °dH, francuskich stopniach °TH oraz w mmol/l (milimol na litr - międzynarodowa jednostka twardości wody).

Urządzenie zmiękczające powinno być ustawione odpowiednio do twardości wody w miejscu eksploatacji urządzenia. Informacji o twardości wody na danym obszarze udzielają lokalne przedsiębiorstwa wodociągowe. Według następującej tabeli należy ustawić regulator wewnątrz króćca urządzenia zmiękczającego wodę (Rys. 1).

Ustawienie urządzenia zmiękczającego wodę

Twardość wody Pozycja			urządzenia	Zużycie soli(g/cykl zmywania)
°dH °TH mmol/l
0-8 0-14 0-1,4 dowolna bez soli
8-22 14-39 1,4-3,9 - 20
22-45	39-80 3,9-8	w środku		40
>45	>80	>8	+	60

Uzupełnianie soli regeneracyjnej

Działanie soli

Podczas zmywania naczyń sól automatycznie uwalnia się z zasobnika do urządzenia zmiekszającego i rozpuszcza wapń. Rozpuszczony wapń odpływa ze zmywarki wraz z wodą. Urządzenie zmiekszające wodę jest, więc przygotowane do dalszego użytku. Proces regeneracji przebiega tylko wtedy, kiedy sól rozpuści się w wodzie.

1. Wysuń dolny kosz.

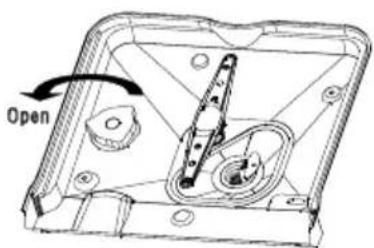

2. Otwórz zamknięcie zasobnika (Rys. 2).
3. Przed pierwszym użyciem wlej do zasobnika 0,5 litra wody.

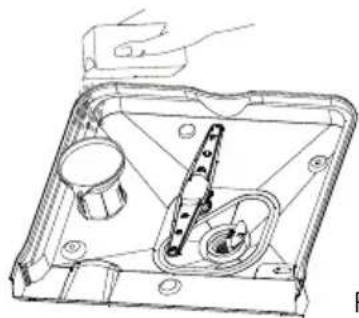

4. Osadź lejek, który dostarczany jest razem z urządzeniem, na otworze zasobnika.

Open

1. Powoli wsypuj sól regeneracyjną do zasobnika (pojemność ok. 1,2 kg). Sól będzie powodowała wypływanie nadmiaru wody (Rys. 3).

UWAGA!

Należy używać wyłącznie soli regeneracyjnej przeznaczonej do zmywarek do naczyń. Nie należy używać soli kuchennej! Do zasobnika urządzenia zmiękczającego nigdy nie należy wprowadzać środka myjącego!

1. Należy zamknąć zasobnik i lekko dokręcić nakrętkę.

Uwaga:

Kontrolka uzupełnienia soli regeneracyjnej na panelu sterowania najpierw się zaświeci. Zgaśnie po upływie pewnego czasu, kiedy stężenie soli osiągnie odpowiedni poziom.

Ostrzeżenie

Do zasobnika soli regeneracyjnej nigdy nie należy wprowadzać środka myjącego. Spowodowałoby to uszkodzenie urządzenia zmiękczającego.

Kontrolka uzupełnienia soli regenerującej

Sól należy uzupełniać bezpośrednio przed zmywaniem, kiedy na panelu sterowania zapali się kontrolka uzupełnienia soli regenerującej.

Uzupełnianie środka nabłyszczającego w zasobniku

Środek nabłyszczający stosowany jest na ostatnim etapie płukania. Zapobiega zasychaniu kropel i tworzeniu się plam na powierzchni naczyń podczas suszenia.

Środek nabłyszczający należy uzupełnić bezpośrednio przed uruchomieniem programu zmywania, aby ewentualne resztki zostały od razu usunięte wraz z wodą i nie zwiększały ryzyka korozji chemicznej powierzchni wewnętrznej urządzenia!

1. Otwórz drzwiczki zmywarki.
2. Otwórz zamknięcie zasobnika (Rys. 4).
3. Powoli wlewaj środek nabłyszczający do zasobnika (Rys. 5), pojemność zasobnika wynosi ok. 140 ml.

UWAGA!

Należy używać wyłącznie środków nabłyszczających przeznaczonych do zmywarek do naczyń. Do zasobnika środka nabłyszczającego nie wolno wprowadzać środka myjącego!

1. Należy zamknąć zasobnik i lekko dokręcić nakrętkę (Rys. 6).

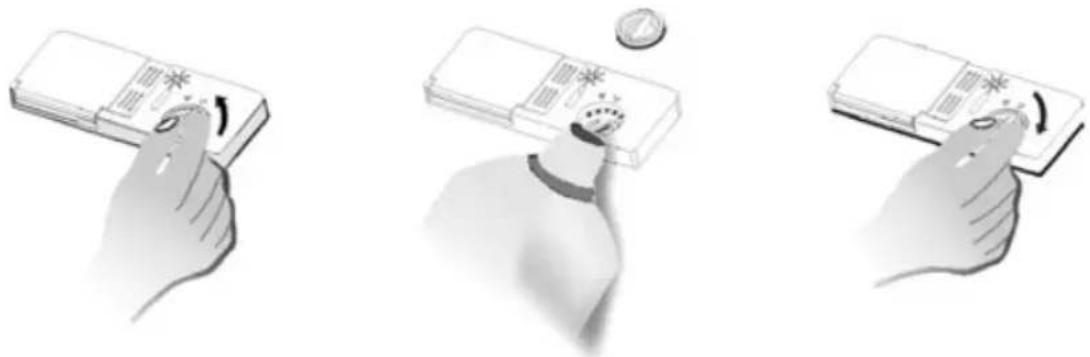

Ryc. 4 Ryc. 5 Ryc. 6

Jeżeli w trakcie realizacji programu zmywania zapali się kontrolka uzupełnienia środka nabłyszczającego, przed uruchomieniem kolejnego programu mycia należy koniecznie uzupełnić środek nabłyszczający! Ilość środka nabłyszczającego można kontrolować też wzrokowo. Jeżeli okienko w pobliżu nakrętki zasobnika środka nabłyszczającego ma czarny kolor, w zasobniku znajduje się wystarczająca ilość środka nabłyszczającego. Jeżeli okienko ma jasny kolor, zasobnik jest pusty.

Ustawienia dozowania środka nabłyszczającego

Można ustawić kilka poziomów dozowania środka nabłyszczającego. Przed pierwszym użyciem należy ustawić poziom dozowania środka nabłyszczającego w pozycji 2.

Jeżeli na naczyniach nadal pozostają plamy z wody, należy zwiększyć ilość dozowanego środka nabłyszczającego.

Jeżeli na naczyniach pozostaje lepka powłoka, należy zmniejszyć ilość dozowanego środka nabłyszczającego.

1. Otwórz drzwiczki zmywarki.
2. Otwórz zamknięcie zasobnika (Rys. 4).
3. Zwiększ/zmniejsz dawkowanie środka nabłyszczającego (położenie 1 - 6).
4. Należy zamknąć zasobnik i lekko dokręcić nakrętkę (Rys. 6).

W przypadku używania tylko środków myjących zawierających środek nabłyszczający, należy pozostawić zasobnik środka nabłyszczającego pusty lub zmniejszyć dozowanie tego środka do minimum

Używanie środków myjących

Środki myjące można podzielić na cztery grupy, w zależności od postaci:

a) w proszku,
b) w płynie,
c) w tabletkach,
d) kombinowane środki myjące (np. tabletki 3 w 1).

Według skład chemicznego można podzielić je na dwie grupy:

a) alkaliczne,
b) z enzymami naturalnymi.

Ponadto można podzielić je na:

a) fosforanowe i chlorowe,
b) fosforanowe, bez chloru,
b) bez fosforanów i bez chloru.

W przypadku używania środków myjących bez fosforanów przy twardej wodzie, na naczyniach

i ścianach zmywarki może pojawić się biały osad. Można temu zapobiec stosując większą ilość środka myjącego.

Środki myjące nie zawierające chloru mają mniejsze działanie wybielające. To może prowadzić do uwydatnienia plam od

herbaty lub przebarwień elementów z tworzyw sztucznych.

W tym przypadku można zastosować silniejszy program zmywania, zwiększyć ilość środka myjącego lub zastosować środek myjący zawierający chlor.

Informację, czy dany środek myjący jest odpowiedni do elementów srebrnych, można znaleźć w instrukcji na opakowaniu środka myjącego.

Z dalszymi pytaniami należy zwrócić się do producenta środków myjących.

Wskazówki dotyczące środków myjących

W zmywarce należy używać markowych środków myjących do zmywarek znajdujących się standardowo w sprzedaży, w formie proszku, płynu lub ewentualnie tabletek (nie należy używać środków do mycia ręcznego!).

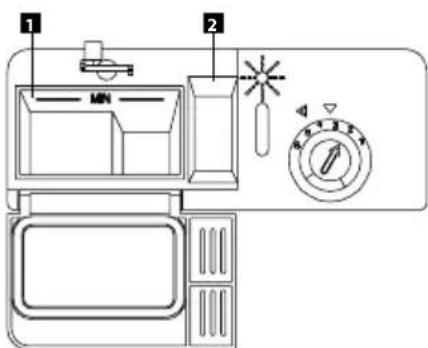

Zasobnik środka myjącego z dozowaniem

Podziałka dawek w zasobniku pozwoli na używanie odpowiedniej ilości środka myjącego (Rys. 7). Zasobnik zawiera przedział dla zmywania zasadniczego (1) oraz przedział dla zmywania wstępnego (2).

Uzupełnianie środka myjącego

Środek myjący należy uzupełniać przy dobrze domkniętych drzwiczkach zmywarki.

Gdyby zasobnik środka myjącego pozostał zamknięty, można go otworzyć, naciskając dźwigienkę elementu zamykającego.

1. Napelnij zasobnik środkiem myjącym. Aby zapewnić właściwe dozowanie środka, należy przestrzegać wskazówek producentów na opakowaniach środków myjących. Przy uzupełnianiu środka myjącego nie należy przekraczać wyznaczonego poziomu, oznaczonego jako MAX.

W wyniku różnic w procesie rozpuszczania tabletek, czasami, w przypadku krótkich programów siła czyszcząca nie może się w pełni rozwinąć. Dla tych programów istnieją bardziej odpowiednie środki myjące w proszku.

1. Zamknij zasobnik środka myjącego i drzwiczki zmywarki.

Jak zaoszczędzić

- Jeżeli naczynia nie są zbyt brudne, z reguły wystarcza mniejsza ilość środka myjącego, niż podają producenci.

UWAGA!

Środki myjące należy przechowywać w bezpiecznym i suchym miejscu niedostępnym dla dzieci i osób nieświadomych.

Stosowanie środków myjących 3 w 1

Przy używaniu tabletek do zmywania należy użyć małego kosza podwieszanego pod górny kosz (Rys. 8). Należy zadbać, aby górne ramię natryskowe nie uderzało w mały kosz podwieszany.

Używając tabletek do zmywania należy korzystać z programu 3 w 1. Inne programy mogłyby dać mniejszą skuteczność zmywania.

Przy stosowaniu tzw. kombinowanych środków myjących, stosowanie środka nabłyszczającego i/lub soli może być niepotrzebne.

Należy sprawdzić, o jaki rodzaj środka myjącego lub kombinowanego środka myjącego chodzi!

Należy przestrzegać instrukcji użytkowania lub wskazówek podanych na opakowaniu.

Przy stosowaniu kombinowanych środków myjących, nie ma konieczności używania soli regeneracyjnej tylko w przypadku wody o twardości poniżej 21°dH (37 °TH, 3,7 mmol/l). Jeżeli twardość wody przekracza 21 °dH (37 °TH, 3,7 mmol/l), konieczne jest zastosowanie soli regeneracyjnej.

Uwaga: Optymalne rezultaty przy myciu i suszeniu można osiągnąć poprzez stosowanie klasycznych środków myjących w połączeniu z oddzielnie dozowaną solą i środkiem nabłyszczającym.

Przestrzeganie instrukcji obsługi lub wskazówek na opakowaniu kombinowanego środka myjącego ma decydujące znaczenie, jeżeli chodzi o jego skuteczność.

Uwaga

Chociaż wskaźnik konieczności uzupełnienia środka nabłyszczającego i/lub soli świeci się, przy użyciu środków 3 w 1 program zmywania przebiega we właściwy sposób.

Nieodpowiednie naczynia

W zmywarce nie należy myć:

• Sztućców i naczyń z drewnianymi elementami. Długotrwałe oddziaływanie wody powoduje utratę estetycznych. Ponadto stosowane kleje do drewna nie są przystosowane do temperatur występujących w zmywarce.
• Szklanek i wazonów z delikatnymi ornamentami lub antyków. Takie naczynia nie zostały przystosowane do mycia w zmywarce. Niektóre rodzaje szkła po kilku cyklach zmywania mogą utracić przejrzystość.
• Niektóre naczynia z tworzyw sztucznych oraz z miedzi i cynku nie powinny być narażone na działanie gorącej wody. Również ornamenty aluminiowe lub srebrne na szkle mogą zmienić kolor lub wyblednąć.

W zmywarce nie należy prać nasiąkliwych materiałów, takich jak gąbki do zmywania i ścierki.

Zalecenia:

W zmywarce należy myć tylko te naczynia, co do których wiadomo, iż są one przystosowane do mycia w zmywarce.

Uwaga

Naczyń zanieczyszczonych popiołem, woskiem, smarem lub farbą nie wolno myć w zmywarce.

Uszkodzenia szkła i naczyń

Przyczyny:

• Rodzaj szkła i procedury jego produkcji.
• Skład chemiczny środka myjącego.
  • Temperatura wody i czas realizacji programu zmywarki.

Zalecenia:

• Należy używać szkła i porcelany, których producent podaje, iż są one dostosowane do mycia w zmywarce.
• Należy używać środków myjących, których producent podaje, że nie szkodzą naczyniom. Należy zasięgnąć informacji u producenta środka myjącego.
• Należy wybierać programy z możliwe najkrótszym czasem realizacji programu.
• Aby zapobiec uszkodzeniom, należy wyjąć szkło i sztućce ze zmywarki jak najwcześniej po zakończeniu realizacji programu.

UŁOŻENIE NACZYŃ

Umiejscowienie naczyń

Przed zmywaniem należy usunąć z naczyń duże resztki. Płukanie pod bieżącą wodą przed myciem w zmywarce nie jest konieczne.

Naczynia należy układać w następujący sposób:

• filiżanki, szklanki, garnki i podobne należy układać dnem do góry,
• wypukłe naczynia lub naczynia zawierające wgłębienia należy układać skosem, aby woda mogła odpływać,
• naczynia muszą być w stabilnej nieruchomoj pozycji,
• naczynia nie mogą przeszkadzać w ruchu obydwu ramion natryskowych.

Nie należy myć w zmywarce bardzo małych naczyń, mogą one łatwo wypaść z koszów.

Wyjmowanie naczyń

Aby zapobiec spływaniu i kapaniu wody z górnego kosza na naczynia w dolnym

koszu, zalecamy najpierw wyjąć naczynia z dolnego kosza a dopiero potem z górnego kosza.

Filiżanki, szklanki i talerzyki

Górny kosz na naczynia (Ryc. 9a, 9b).

1 2 3 4

Ryc. 9a

Typ MNV2045

1. filižanki
2. male miski
3. duże miski
4. szklanki
5. talerzyki pod filiżan
6. talerzyki

1. filižanki
2. male miski
3. duże miski
4. szklanki
5. talerzyki pod filiżankę
6. talerzyki
7. talerzyki deserowe

Garnki

Dolny kosz na naczynia (Ryc. 10a, 10b).

1 2 3 4 5 4

1. półmiski
2. talerze deserowe
3. płytkie talerze
4. kosz na sztućce
5. głębokie talerze

Ryc. 10a

8 10 9 10 11 7

Ryc. 10b

1. talerze deserowe
2. półmiski

3. płytkie talerze

4. głębokie talerze

5. kosz na sztućce

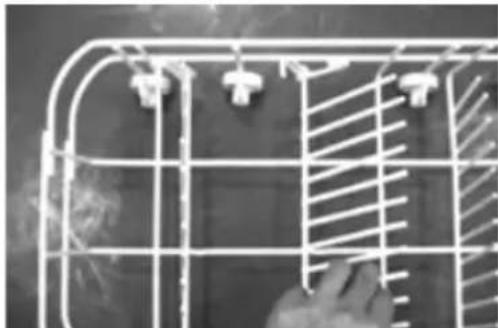

Aby można było myć większe naczynia (garnki, patelnie itp.), należy przechylić uchwyty talerzy w dolnym koszu (Ryc. 11).

Sztućce należy wkładać trzonkami w dół (Ryc. 12a, 12b). Uwaga, aby nie wychodziły one poza kosz z dolnej strony - mogłyby ograniczać ruch ramienia natryskowego. Aby zapobiec poranieniom, należy układać długie i ostre przedmioty i noże na stojaku górnego kosza.

1. Widelce
2. Łyżki do zupy
3. Łyżeczki deserowe
4. Łyżeczki do kawy
5. Noże
6. Łyżki do nabierania
7. Chochle
8. Kleszcze do nabierania

Szkłanki na nóżce i wysokie szklanki należy opierać o brzeg stojaka (nie o inne naczynia).

Długie elementy, przybory do serwowania potraw i sałatek, chochle i noże kuchenne należy układać w taki sposób, aby nie ograniczały one ruchu ramion natryskowych. Stojak można dowolnie wychylac wg potrzeby (Ryc. 13).

Zmiana wysokości górnego kosza

Wysokość górnego kosza na naczynia można ustawiać wg potrzeby, dzięki czemu uzyskujemy w górnym lub dolnym koszu więcej miejsca na wysokie elementy. Aby ustawić kosz na odpowiedniej wysokości, należy przechylić uchwyty po bokach górnego kosza. Przy przechylaniu uchwytów należy zadbać, aby zaskoczyły w górnym położeniu.

Zestawienie programów

Program	Rodzaj zanieczyszczenia Etapy programu	Ilość środka myjącego Zmywanie wstępne/ zmywanie zasadnicze	Zastosowanie środka nabłyszczającego
Intensive	Do bardzo brudnych garnków, patelni, rondli i mocno przyschniętych resztek jedzenia	1. Zmywanie wstępne (50 °C)2. Zmywanie wstępne Zmywanie zasadnicze (65 °C)1. Opłukiwanie2. Płukanie (55 °CSuszenie	5/25 g Tak
Normal[2237]	Dla średnio i mniej brudnych naczyń	Zmywanie wstępne (50 °C)Zmywanie zasadnicze (50°C)Płukanie (70 °CSuszenie	5/25 g Tak
Economy(EN 50242)	Dla mniej brudnych naczyń, talerzy, misek, szklanek	Zmywanie wstępneZmywanie zasadnicze (50 °C)Płukanie (65 °CSuszenie	5/25 g Tak
Rinse	Dla naczyń, które wystarczy opłukać i osuszyć	Zmywanie zasadnicze (40 °C)Płukanie (70 °CSuszenie		Tak
Rapid	Przyspieszony program dla mniej brudnych naczyń, które nie wymagają suszenia	Zmywanie zasadnicze (40 °C)1. Opłukiwanie2. Płukanie (45 °C)	20 g Nie
	Dla normalnie i mniej brudnych naczyń	Zmywanie wstępne (50 °C)Zmywanie zasadnicze (50°C)1. Opłukiwanie2. Płukanie (70 °CSuszenie	1 tabletka 3 w 1 Nie

Uwaga: Jeżeli przy danym etapie programu nie podano temperatury, oznacza to, że na danym etapie zmywarka nie ogrzewa wody.

	MNV 2045 MNV 2060
Program	Zużycie energii (kWh)	Zużycie wody (l)	Czas zmywania (min.)	Zużycie nergii (kWh)	Zużycie wody (l)	Czas zmywania (min.)
Intensive	1,2 18 120 1,5	23	130
Normal	1	12	150	1,3	15	160
Economy	0,8 11 150	1,05	16	155
Rinse 0,7	7 80 1 8	80
Rapid	0,4	9	30	0,5	12	30
3 in 1	1	12	150	1,3	15	160

Przy zastosowaniu środków myjących 3 w 1 (tabletek) parametry programów zmywania mogą być nieco inne. Aby uzyskać najlepsze rezultaty zmywania, należy używać priorytetowo programów Intensive, Normal i Economy.

Uwaga: W przypadku mniejszej ilości naczyń w zmywarce, często wystarczy użyć słabszego programu.

Informacje dotyczące programów

Podane informacje obowiązują w standardowych warunkach.

Większe odchylenia mogą wynikać z:

• różnej ilości naczyń,
  • temperatury doprowadzanej wody,
• ciśnienia wody w wodociągu,
  • temperatury otoczenia,
  • tolerancji napięcia w sieci elektrycznej,

- i odchyleń związanych z działaniem zmywarki (np. temperatura, ilość wody, ...).

Podane wartości zużycia wody odnoszą się do pracy przy ustawionej średniej twardości wody.

Proces zmywania naczyń w zmywarce

1. Należy stopniowo wysunąć, napełnić i z powrotem wsunąć obydwa kosze.
2. Należy sprawdzić, czy nie należy uzupełnić soli lub środka nabłyszczającego.
3. Należy wsypać odpowiednią ilość środka myjącego do odpowiednich części zasobnika.
4. Należy w całości otworzyć kurek wodociągowy.
5. Należy dokładnie zamknąć drzwiczki zmywarki, lekko je dociskając aż do zapadnięcia.
6. Naciskając przycisk wyłącznika głównego (1), włączamy zmywarkę. Na chwilę zapalą się wszystkie kontrolki.
7. Chcąc rozpocząć realizację programu później, należy naciskając przycisk funkcji opóźnionego włączenie (7), aby ustawić odpowiednie opóźnienie włączenia (2, 4, 6, 8 godzin).
8. Wciskając odpowiedni przycisk wyboru programu zmywania (6) należy wybrać wymagany program. Jeżeli używa się tabletek 3 w 1, należy wybrać program 3 w 1.
9. Po kilku sekundach program (lub odliczanie) się włączy.
10. Po zakończeniu programu zmywarka sygnałem dźwiękowym oznajmi koniec zmywania.
11. Naciskając przycisk wyłącznika głównego (1), wyłączamy zmywarkę.
12. Należy zamknąć kurek wodociągowy.
13. Gorące naczynia są bardzo kruche. Przed ich wyjęciem zalecamy odczekać mniej więcej 15 minut, dopóki nie ostygną.
14. Naczynia należy wyjąć najpierw z dolnego kosza a następnie z górnego, aby zapobiec kapaniu wody z górnego kosza na naczynia w dolnym koszu.

W przypadku potrzeby zmiany wybranego programu:

a) Jeżeli program nie został jeszcze uruchomiony, należy wybrać inny program lub nacisnąć przycisk wyłącznika

głównego (1) – zmywarka włączy się, przy czym ustawiony program zostanie wykasowany z pamięci.

b) Jeżeli program jest już realizowany, należy nacisnąć przycisk wyłącznika głównego (1) - zmywarka wyłączy się, przy czym ustawiony program zostanie wykasowany z pamięci.

Uwaga: W przypadku zmiany już uruchomionego programu należy sprawdzić, czy zasobnik środka myjącego jest jeszcze pełny, czy też środek został już użyty i przed uruchomieniem nowego programu należy go uzupełnić.

Jeżeli chcesz dodać naczynia do zmywarki w trakcie realizacji programu

1. Lekko uchyl drzwiczki zmywarki, realizacja programu zostanie wstrzymana. Odczekaj, dopóki ruch ramienia natryskowego nie ustanie.

2. Dodaj naczynia do zmywarki i ponownie zamknij drzwiczki. Po upływie kilku sekund realizowany program będzie kontynuowany.

UWAGA!

Podczas dodawania naczyń do zmywarki należy zachowywać ostrożność. Przy otwieraniu drzwiczek z urządzenia może wydostać się duża ilość gorącej pary lub może wyprysnąć gorąca woda. Gorąca woda ze środkiem myjącym w zmywarce może działać agresywnie pod względem chemicznym przy kontakcie ze skórą lub meblami.

KONSERWACJA I CZYSZCZENIE

Dzięki regularnemu kontrolowaniu i konserwacji zmywarki można zapobiec awariom. Dlatego od czasu do czasu należy przeprowadzić staranny przegląd zmywarki.

Aby wnętrze zmywarki zachowało swój wygląd, zalecamy użycie co 4 – 6 miesięcy specjalnego środka do czyszczenia zmywarek (np. Calgonit).

Ogólny stan zmywarki

• Należy sprawdzić wnętrze, czy nie ma w nim osadów tł kotłowego. Jeżeli osady pojawią się, należy napełnić zasobnik środka myjącego środkiem myjącym i uruchomić program z najwyższą temperaturą.
• Uszczelki drzwiczek należy regularnie czyścić wilgotną ściereczką, aby usunąć osady.
• Należy kontrolować wskaźnik konieczności uzupełnienia soli, w przypadku potrzeby uzupełniając sól.
• Należy kontrolować wskaźnik konieczności uzupełnienia środka nabłyszczającego. W przypadku potrzeby należy go uzupełnić.

2 1 zczu i kamienia 3 unąć

Filtry na odpływie

Filtry na odpływie chronią pompę wody przed dużymi zanieczyszczeniami z wody po zmywaniu. Te zanieczyszczenia mogą filtry zamulić. System filtrów (Rys. 14) składa się z filtra głównego (1), filtra grubego (2) i filtra delikatnego (3).

Po każdym zmywaniu należy sprawdzić stan filtrów pod kątem zanieczyszczeń. Po odkręceniu cylindra filtra grubego można wyjąć zestaw filtrów. Należy usunąć osady i wyczyścić filtry pod bieżącą wodą. Wykonując podane czynności w odwrotnej kolejności należy zainstalować filtry z powrotem na swoim miejscu.

Nigdy nie należy używać zmywarki bez właściwie zainstalowanego systemu filtrów!

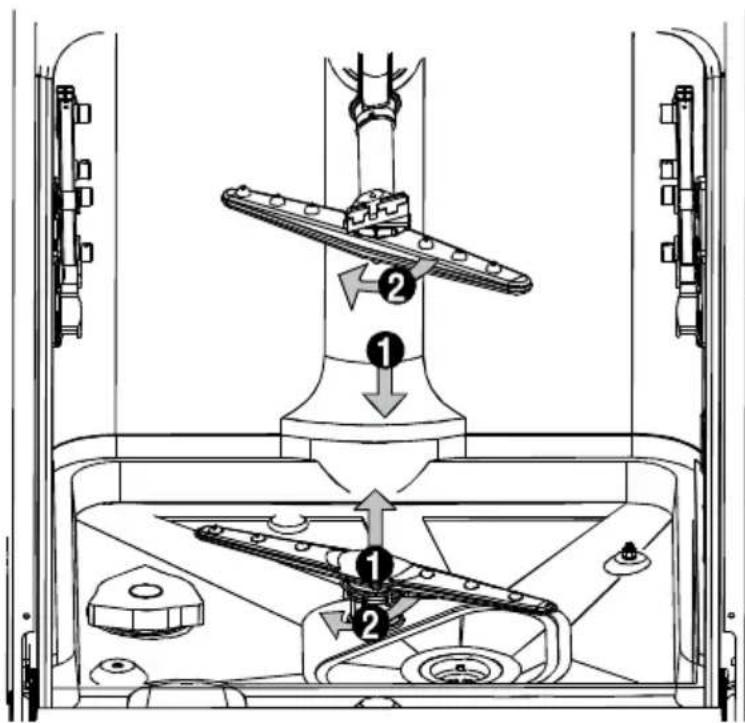

Ramiona natryskowe

Wapń i zanieczyszczenia z wody przy zmywaniu mogą blokować dysze i łożyska ramion natryskowych.

• Należy kontrolować, czy resztki jedzenia nie zapchały dysz ramion natryskowych.
• W przypadku potrzeby należy wyjąć i odkręcić ramiona natryskowe (Ryc. 15). Można umyć je pod bieżącą wodą i umieścić z powrotem na swoim miejscu.

Czyszczenie panelu sterowniczego i powierzchni zmywarki

Należy użyć miękkiej wilgotnej ściereczki. Nie należy używać grubych i ostrych przedmiotów lub agresywnych substancji czyszczących.

Zamek drzwiczek należy chronić przed wilgotnością i wodą.

Ochrona przed zamarznięciem

Jeżeli zmywarka przez dłuższy czas nie będzie używana i będzie znajdować się w miejscach, w których mogą występować niskie temperatury, należy zastosować następujące środki ostrożności:

1. Odłączyć zmywarkę od sieci elektrycznej.
2. Odłączyć zmywarkę od dopływu wody.
3. Odkręcić wąż doprowadzający wodę i wyłać wodę ze zmywarki. Wodę można zebrać w płytki pojemnik, np. miskę.
4. Wąż doprowadzający wodę należy na powrót zamontować w zmywarce.
5. Należy wyjąć zestaw filtrów z dna zmywarki i wysuszyć resztki wody w miejscu odpływu, na przykład przy pomocy gąbki.

Kilka porad dotyczących konserwacji

• Po każdym użyciu należy zamknąć dopływ wody i pozostawić drzwiczki uchylone, aby wewnątrz nie gromadziła się wilgoć i nie powstawały przykre zapachy.

• Przed rozpoczęciem konserwacji i czyszczenia należy odłączyć przewód zasilający z gniazdka elektrycznego.

• Do czyszczenia nie należy używać szorstkich narzędzi lub gąbek do naczyń. Moga one porysować powierzchnię zmywarki. Należy używać wilgotnej ściereczki zwilżonej wodą ze środkiem do mycia naczyń.

• Jeżeli mieszkanie będzie przez dłuższy czas nieużywane, należy uruchomić program zmywania bez naczyń, po jego zakończeniu odłączyć przewód zasilający z gniazdka elektrycznego, zamknąć dopływ wody i pozostawić drzwiczki zmywarki uchylone, aby wewnątrz nie gromadziła się wilgoć i nie powstawały przykre zapachy. Uchylenie drzwiczek przedłuża też żywotność ich uszczelek.
• Jeżeli trzeba przemieścić zmywarkę, należy trzymać ją w pozycji pionowej. Jeżeli nie jest to możliwe, należy ją położyć na tylnej ścianie i transportować w takiej pozycji.
• Jednym ze źródeł niemiłego zapachu są zanieczyszczenia osadzające się przy uszczelkach. Należy kontrolować te miejsca i ewentualnie czyścić wilgotną ściereczką.

PODŁĄCZENIE I MONTAŻ ZMYWARKI

Ogólne

Zmywarki do montażu pod blatem i do zabudowy, które są instalowane jako urządzenia stojące samodzielnie, należy zabezpieczyć przed przewróceniem. Można na przykład przykręcić je do ściany lub umieścić pod blatem, który jest przykręcony do sąsiednich szafek.

Aby zmywarka działała właściwie, konieczne jest jej zamontowanie przez specjalistę. Informacje dotyczące doprowadzenia i odprowadzenia wody a także parametry sieci elektrycznej powinny być zgodne z parametrami technicznymi oraz instrukcją montażu.

Przygotowanie do instalacji

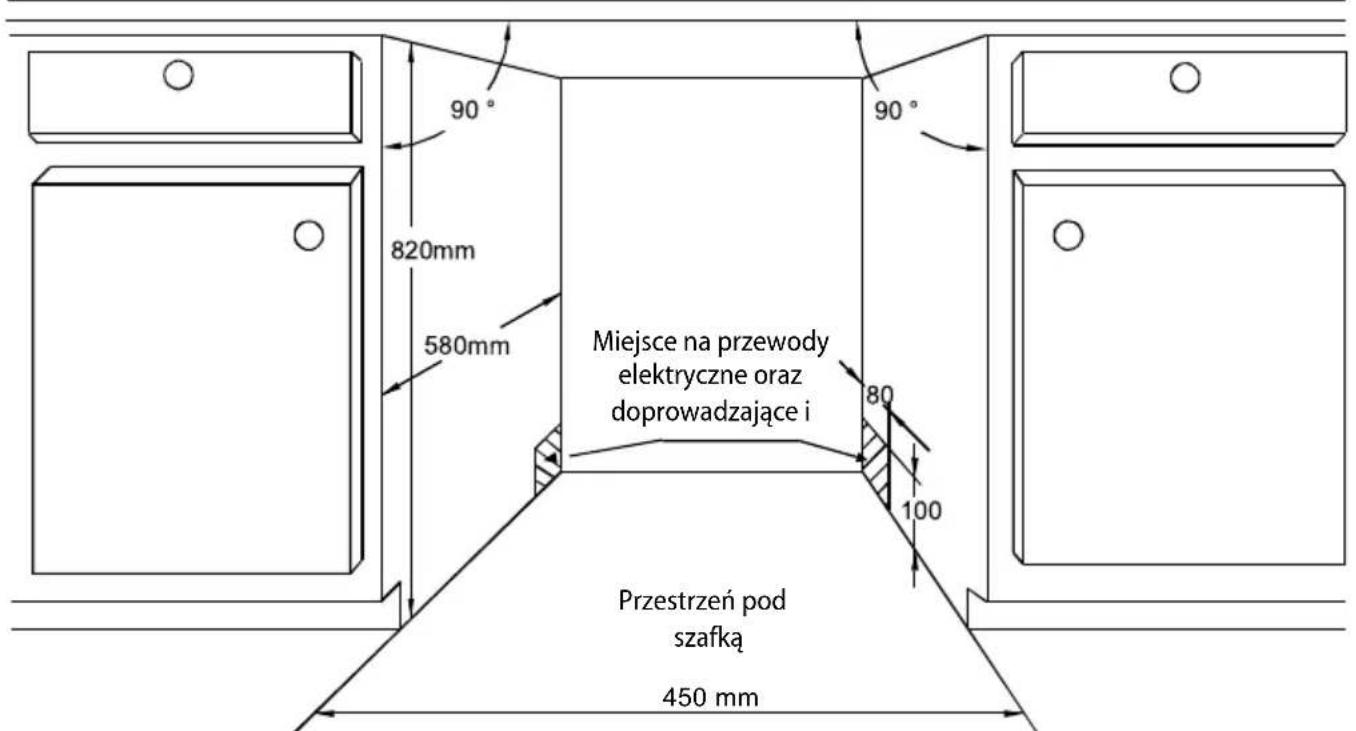

Wymiary do zabudowy podano na rys. 16a (dla typu MNV 4045) oraz ryc. 16b (dla typu MNV 4060). Minimalna przestrzeń przy otwartych drzwiczkach powinna wynosić 50 mm.

90° 820mm 580mm Miejsce na przewody elektryczne oraz doprowadzające i 80 100 Przestrzeń pod szafką 450 mm

Rys. 16a, MNV 2045

90° 820mm 580mm Miejsce na przewody elektryczne oraz doprowadzające i 80 100 Przestrzeń pod szafką 600 mm

Rys. 16b, MNV 2060

Wymiary i zamocowane przedniej płyty na drzwiczkach zmywarki

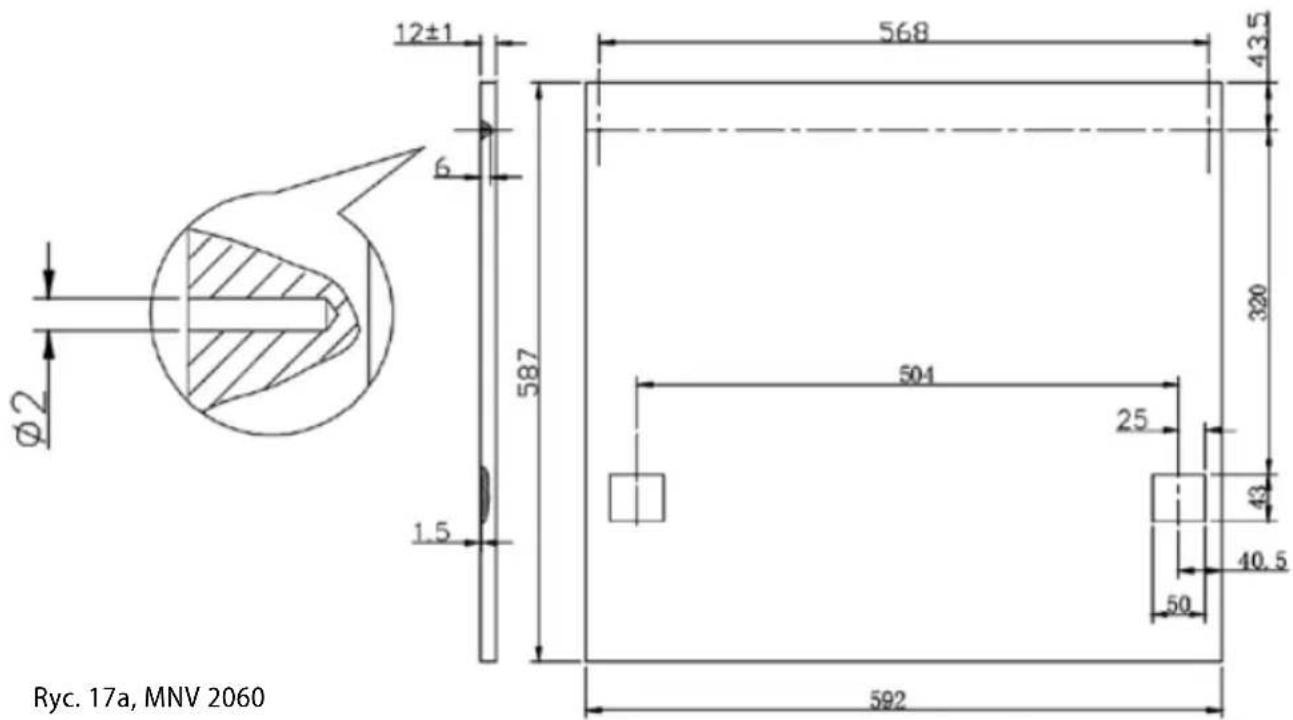

Na Rys. 17a, 17b podane są wymagane rozmiary i umieszczenie otworów na przedniej płycie drzwiczek.

12±1 6 Ø2 587 1.5 418 43.5 320 354 25 43 40.5 50 442 Ryc. 17a, MNV 2045

12±1 6 Ø2 587 1.5 504 25 50 592 568 43.5 320 43 40.5 Ryc. 17a, MNV 2060

Długość drzwiczek przednich powinna mieścić się w zakresie 506,6 – 590 mm. W żadnym przypadku nie więcej niż 590 mm. Głębokość wiercenia zawiesi – maks. 10 mm.

Do przygotowanej przedniej płyty należy przymocować uchwyt w taki sposób, aby śruby mocujące uchwytu miały wpuszczone łby i nie wychodziły z tylnej strony płyty przedniej. Do otworów o średnicy 2 mm zamontować wieszaki (Rys. 18) i całość nasadzić na drzwiczki zmywarki (Rys. 19).

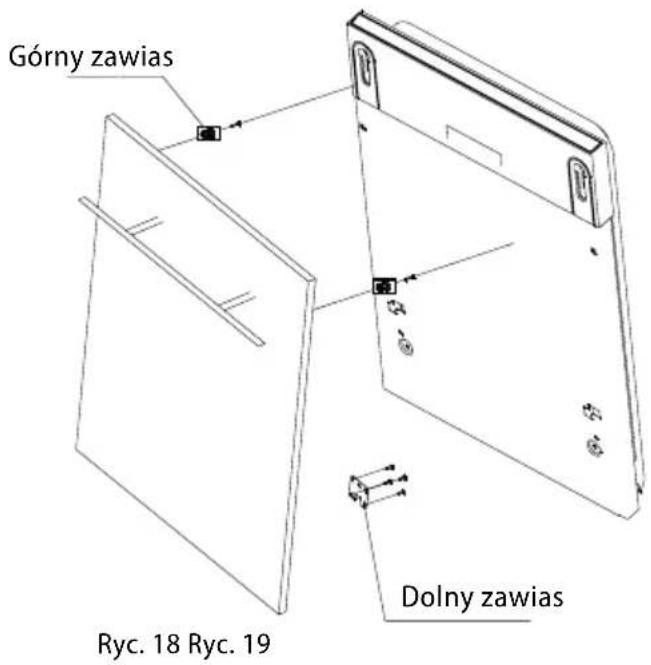

Górny zawias Dolny zawias Ryc. 18 Ryc. 19

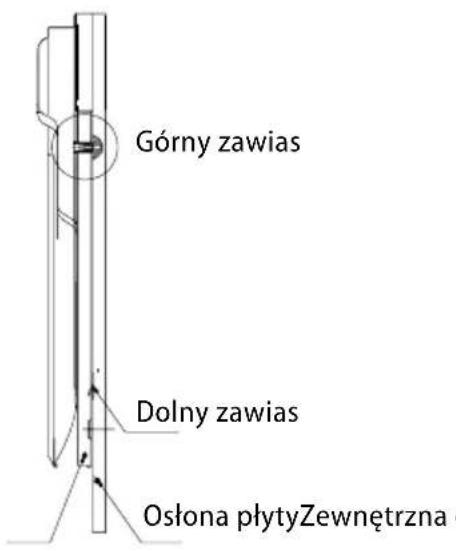

Górny zawias Dolny zawias Ośłona płytyZewnętrzna

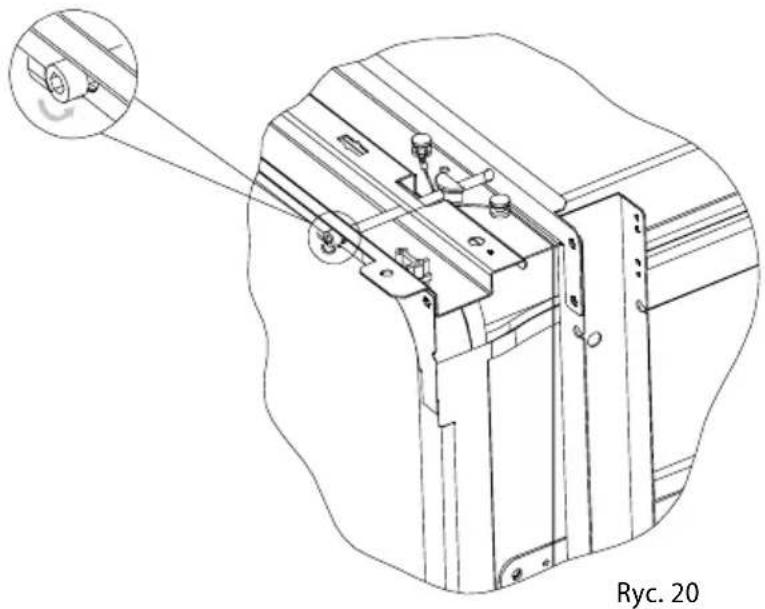

Ustawienie siły sprężyn podnoszących drzwiczki

W zależności od materiału przedniej płyty drzwiczek jej masa będzie różna. Siłę sprężyny, która zamyka drzwiczki, należy nastawić obrotami śrub (Rys. 20) na górnej, przedniej stronie zmywarki tak, aby drzwiczki pozostały w położeniu otwartym, a przy uniesieniu lekko się zamknęły.

Podłączenie węża odprowadzającego wodę

Wąż odprowadzający wodę należy przyłączyć:

a) do rury odpływowej o średnicy 40 mm z odpowiedrzaczem,
b) Można też użyć dostarczonej końcówki, która pozwala na odprowadzanie wody do umywalki lub wanny. Uwaga: W przypadku użycia tej końcówki należy upewnić się, że jest ona należycie zamocowana. W przeciwnym razie może dojść do jej poluzowania i wylania się wody na podłogę.
c) Można też skorzystać z bocznego odgałęzienia syfonu zlewu lub umywalki. Wąż należy przymocować do dolnej strony blatu. Dzięki temu woda ze zlewu lub z umywalki nie będzie odpływała do zmywarki.

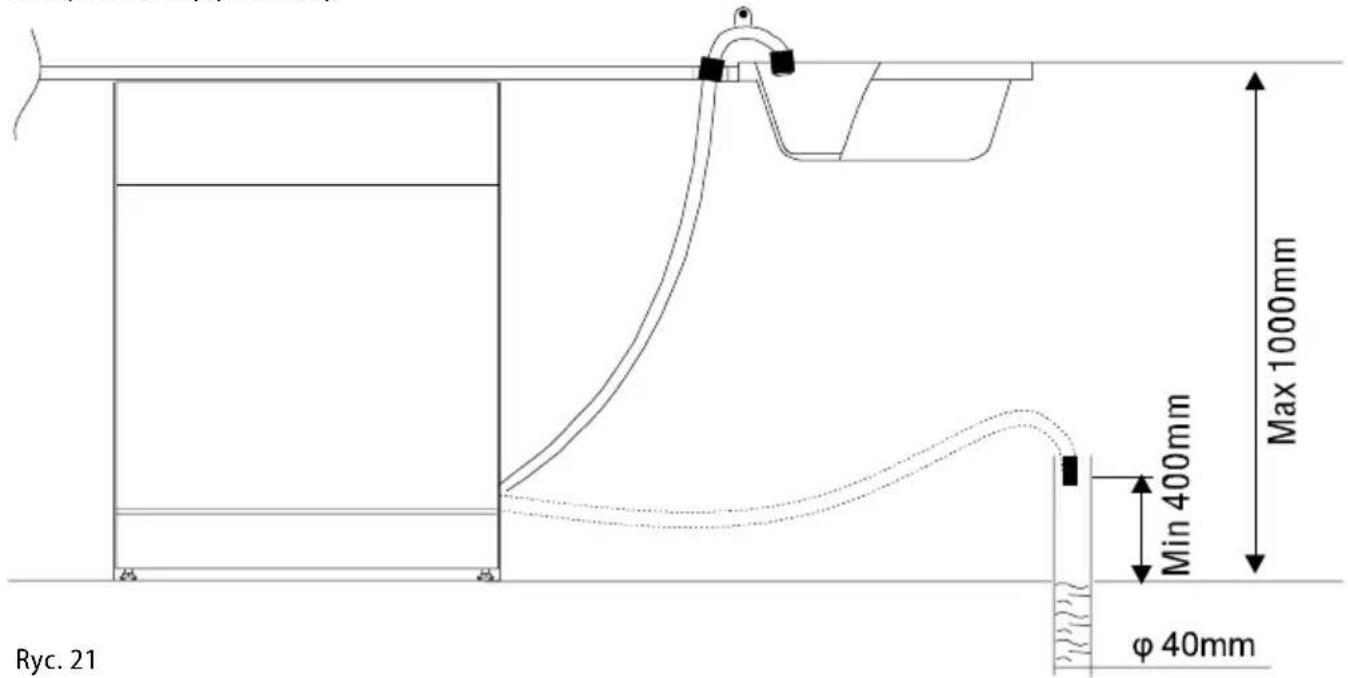

Koniec węża odprowadzającego powinien być na wysokości 400 - 1000 mm (Rys. 21) i nie może być zanurzony w wodzie, aby nie doszło zwrotnego wpłynięcia wody do zmywarki.

Należy zadbać o to, aby wąż nie był w żadnym miejscu zgięty lub ściśnięty - może to powodować utrudnienie lub wstrzymanie odpływu wody.

Ryc. 21 Max 1000mm Min 400mm φ 40mm

Podłączenie węża doprowadzającego wodę

• Przed podłączeniem węża doprowadzającego wodę do wodociągu należy upewnić się, że ciśnienie wody mieści się w zakresie 0,04 – 1,00 MPa. W przypadku wyższego ciśnienia wody należy zamontować zawór redukujący ciśnienie.
• Zmywarkę można podłączyć do gorącej (maks. 60°) lub zimnej podłączenie do zimnej wody. Doprowadzenie gorącej wody, w przypadku bardzo brudnych naczyń, nie zawsze przynosi dobre rezultaty, ponieważ zbytnio skraca długość realizacji programu zmywania.
• Wąż doprowadzający wodę należy nakręcić na zawór wodny z gwintem 3/4" (Rys. 22). Należy zadbać o to, aby wąż doprowadzający wodę nie był zgięty, przygnieciony lub skręcony.
• Przy wymianie zmywarki, do dopływu wody należy zawsze przykręcić nowy wąż, a stary wąż doprowadzający wode nie może być użyty powtórnie.
• Jeżeli rury wodociągowe są nowe lub były przez dłuższy czas nieużywane, należy przed przyłączeniem węża doprowadzającego wodę, spuścić pewną ilość wody w celu wypłukania rur wodociągowych, aby ewentualne osady nie przedostały się do zmywarki naczyń.

System podwójnej ochrony Double safety

Wąż doprowadzający wodę wyposażony jest w podwójną ochronę przed wyciekiem wody, tzw. system Double safety:
a) Podwójna ściana – ochrona przed pęknięciem
b) Zawór bezpieczeństwa Aqua-Stop - zawór zamontowany jest przy kurku wodnym. Gdyby wąż pękl i zaczął przeciekać, zawór bezpieczeństwa zamknie dopływ wody.

Podłączenie do zasilania

• Należy sprawdzić, czy napięcie w sieci odpowiada wartościom podanym na tabliczce znamionowej urządzenia.
• Należy korzystać wyłącznie z uziemionego gniazda elektrycznego.
• Nie należy używać rozgałęźników, złaczy ani przedłużaczy. Moga one spowodować pożar w wyniku przegrzania.
- Należy zapewnić swobodny dostęp do wtyczki przewodu zasilającego zmywarki również po zair urządzenia.
- Zmian w zakresie połączeń elektrycznych może dokonywać tylko wykwalifikowany specjalista.

INSTALACJA ZMYWARKI

Przy instalacji zmywarki należy postępować w następujący sposób:

1. Po dostarczeniu zmywarki należy sprawdzić jej stan.
   Uwaga: W fabryce dokładnie przetestowano wszystkie funkcje zmywarki. Po tych testach mogą pozostać małe plamki z wody. Plamki te znikną po pierwszym zmywaniu.
2. Należy zamocować przednią płyte na drzwiczkach zmywarki.
3. Należy ustawić siłe spreżyn podnoszących drzwiczki.
4. Należy przyłączyć wąż doprowadzający wodę do wodociągu.
5. Należy przyłączyć wąż odprowadzający wodę do kanalizacji.
6. Pod nóżkami zmywarki należy umieścić plastikowe listwy (na wyposażeniu zmywarki). Dzięki temu można zapobiec uszkodzeniu podłogi w trakcie przesuwania urządzenia (Rys. 23).

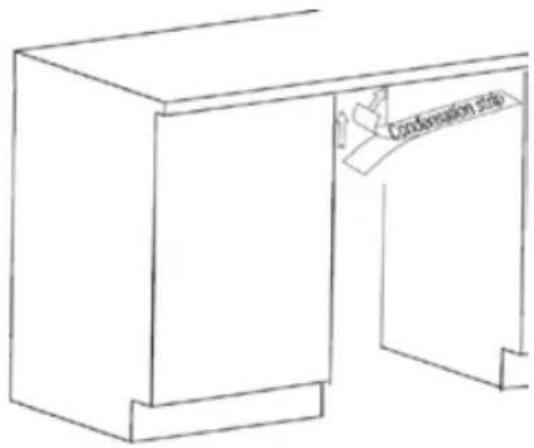

1. Na dolną krawędź blatu roboczego należy nakleić taśmę kondensacyjną (znajduje się w opakowaniu), aby ograniczyć przypadkowe wchłanianie wilgoci przez płytę (Rys. 24).
2. Należy podłączyć zmywarkę do zasilania.
3. Następnie należy umieścić zmywarkę w szafce w wybranym miejscu.
4. Ustawiając wysokość nożek należy wypoziomować zmywarkę. Przy pomocy klucza należy ustawić wysokość przednich nożek, natomiast do ustawienia wysokości tylnych nożek należy użyć śrubokręta (Rys. 25). Wypoziomowanie należy sprawdzić przy pomocy poziomicy.

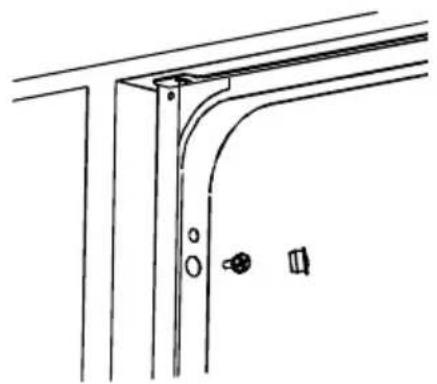

1. Należy zadbać o to, aby zmywarka nie przesuwała się w szafce. Można zrobić to na dwa sposoby:

a) Należy włożyć wkręty do otworów na zewnętrznym boku zmywarki i wkręcić je w boczną ścianę szafki (Rys. 26).
b) W przypadku drewnianego blatu należy włożyć wkręty do otworów w górnej części boku zmywarki i wkręcić od dołu w blat (Rys. 27).

Przy demontażu zmywarki ważna jest właściwa kolejność czynności:

1. Najpierw należy odłączyć zmywarkę od sieci elektrycznej (wyjąć wtyczkę).
2. Następnie należy zamknąć dopływ wody.
3. Należy poluzować węże odprowadzające i doprowadzające wodę.
4. Należy poluzować śruby pod blatem.
5. Jeżeli zmywarka ma płytę podstawną, należy ją zdemontować.
6. Należy wyjąć zmywarkę i przy tym ostrożnie wyjąć też węże doprowadzające i odprowadzające wodę.

ROZWIĄZYWANIE PROBLEMÓW

Większość drobnych usterek, które pojawiają się przy eksploatacji zmywarki, użytkownik może usunąć samodzielnie bez konieczności kontaktowania się z serwisem. To pozwala na zaoszczędzenie pieniędzy i szybki powrót zmywarki do eksploatacji. Następujące zestawienie pozwoli na ujawnienie przyczyny powstających usterek.

Problem Przyczyna Rozwiązanie
Zmywarki nie można uruchomić.	Wtyczka została włóżona do gniazdka niewłaściwie lub niewystarczająco.	Sprawdzić podłączenie wtyczki.
	Brak prądu w gniazdku. Sprawdzić, czy w gniazdku obecne jest napięcie, na przykład przy pomocy innego urządzenia elektrycznego.
Zmywarka nie pracuje.	Zmywarka nie jest właściwie domknięta.	Upewnić się, czy zmywarka jest włączona a drzwiczki szczelnie domknięte.
	Zamknięty zawór wodociągowy. Sprawdzić, czy dopływ wody jest otwarty.
	Zatkane sitko węża doprowadzającego wodę.	Wyłączyć zmywarkę i odlączyć przewód zasilający z gniazdka elektrycznego. Zamknąć dopływ wody. Następnie wyczyścić sitko, które znajduje się w miejscu przyłączenia węża doprowadzającego wodę.
Dolne lub górne ramię natryskowe obraca się z trudem.	Ramię jest zablokowane przez naczynia lub resztki jedzenia.	Sprawdzić umiejscowienie naczyń, ewentualnie oczyścić ramię z resztek jedzenia.
Obudowy zasobnika środka myjącego nie można zamknąć.	Zasobnik jest przepełniony. Należy usunąć nadmiar środka myającego.
	Mechanizm jest zablokowany przyklejonymi resztkami środka myającego.	Należy oczyścić mechanizm zamykania zasobnika środka myającego.
Kontrolki po myciu nie gasną.	Główny wyłącznik jest nadal włączony.	Naciskając przycisk wyłącznika głównego, należy wyłączyć zmywarkę.
Resztki środka myającego po zmywaniu przykleiły się w zasobniku.	Zasobnik był wilgotny podczas napełniania.	Należy wprowadzać środek myjący tylko do suchego zasobnika.
Po zakończeniu programu w zmywarce pozostaje woda.	Wąż odprowadzający wodę jest zatkany lub zgięty.	Sprawdzić drożność węża odprowadzającego wodę.
	Filtry są zatkane. Sprawdzić i wyczyścić filtry.
	Pompa wypompowująca wodę jest zablokowana.	Należy zlecić naprawę urządzenia wykwalifikowanemu specjaliście.
Mętna woda wewnątrz zmywarki.	Nieodpowiedni środek myjący, rozlany środek nabłyszczający.	Należy używać wyłącznie środków myjących przeznaczonych do zmywarek naczyń. Jeżeli wewnątrz zmywarki pojawi się piana, należy pozostawić zmywarkę otwartą, dopóki piana nie zniknie. Należy włać do zmywarki 4,5 litra zimne wody, zamknąć zmywarkę i następnie wypompować wodę. W przypadku potrzeby należy powtórzyć powyższe czynności. Zawsze należy wytrzeć rozlany środek nabłyszczający.
Plamy wewnątrz zmywarki.	Użyto kolorowego środka myjącego.	Nie należy używać środków myjących z barwnikiem.
Naczynia nie są ususzone.	Zasobnik środka nabłyszczającego jest pusty.	Należy upewnić się, że zasobnik środka nabłyszczającego jest napełniony.
Naczynia i sztućce nie są czyste.	Niewłaściwy program. Wybierz bardziej skuteczny program.
	Niewłaściwie umieszczone naczynia.	Należy upewnić się, że zasobnik środka nabłyszczającego i ramiona natryskowe nie są zablokowane przez niewłaściwie umieszczone naczynia.
Plamy i powłoka na szklankach i sztućcach.	Ekstremalnie twarda woda, niska temperatura wody, przepełniona zmywarka, niewłaściwe umiejscowienie naczyń, stary lub zwilgotniały środek myjący, pusty zasobnik środka nabłyszczającego, niewłaściwe dozowanie środka myającego.	Należy wyjąć metalowe naczynia, nie dodawać środka myającego, wybrać najdłuższy program zmywania, uruchomić zmywarkę na 18 – 20 min, następuje mycie zasadnicze - należy otworzyć drzwiczki i na dno zmywarki włać 2 filiżanki octu, zamknąć drzwiczki i kontynuować cykl zmywania. Jeżeli ocet nie zadziała, należy powtórzyć całą procedurę, wsypując w miejsce octu do zmywarki 1/4 filiżanki krystalicznego kwasu cytrynowego.
Ślady na szkle.	Połączenie miękkiej wody i zbyt dużej ilości środka myającego.	Jeżeli woda z wodociągu jest miękka, należy używać mniejszej ilości środka myającego. Myjąć szkło, należy wybrać najkrótszy cykl.
Żółta lub brązowa powłoka na wewnętrznej powierzchni zmywarki.	Żelazne osady w wodzie mogą spowodować powstawanie powłoki.	Należy zwrócić się do firmy specjalizującej się w uzdatnianiu wody i zakupić odpowiedni filtr.
Biała powłoka na wewnętrznej powierzchni zmywarki.	Osadzone substancje mineralnej z twardej wody.	Należy wyczyścić go wilgotną gąbką ze środkiem czystości, używając gumowych rękawic. Nie wolno używać środków czystości, które nie są przeznaczone do zmywarek naczyń.
Uchodzi niewielka ilość pary.	Normalne zjawisko. To normalne, że para uchodzi poprzez zamek drzwiczek podczas cyklu suszenia i spuszczania wody.
Czarne lub szare plamy na naczyniach.	Aluminiowe sztućce podczas mycia dotykały naczyń.	Do wyczyszczenia tych plam należy użyć delikatnego środka ściernego. Tego środka nie wolno używać w zmywarce!!!
Wewnątrz zmywarki pozostaje woda.	Normalne zjawisko. Mała ilość wody w okolicach spustu z dolnej strony przestrzeni wewnętrznej pozwala na właściwe zwilżenie uszczelek.
Ze zmywarki wycieka woda.	Przepełniony zasobnik środka myjącego lub środka nabłyszczającego lub niewypoziomowana zmywarka.	Przepełniony zasobnik środka myającego lub środka nabłyszczającego lub niewypoziomowana zmywarka.
Na wyświetlaczu pokazuje się „E1“	Zbyt długi czas napływania wody do zmywarki.	Należy sprawdzić, czy dopływ wody jest otwarty.
Na wyświetlaczu pokazuje się „E4“	Zbyt duża ilość wody w zmywarce. Zbyt duża ilość dopływającej wody. Sprawdź ciśnienie dopływu wody.
Na wyświetlaczu pokazuje się „E8“	Błąd zaworu dopływu wody. Należy zlecić naprawę urządzenia wykwalifikowanemu specjalście.

Uwaga: Rogowy kurek wodociągowy sprzedawany w Republice Czeskiej zazwyczaj zawiera zawór wsteczny, który może być zablokowany przez przyłączenie urządzenia Aqua-Stop w związku, z czym woda nie napływa do urządzenia.

Aby urządzenie funkcjonowało właściwie, należy zdemontować zawór wsteczny.

SERWIS

Konserwację w większym zakresie lub naprawy wymagające ingerencji w elementy wewnętrzne urządzenia, należy zlecić profesjonalnemu serwisowi.

UWAGA!

Prosimy pamiętać o tym, że za wizytę technika serwisu należy zapłacić w przypadku niewłaściwej obsługi urządzenia, jak również w przypadku wystąpienia którejś z podanych usterek, również w ciągu okresu gwarancyjnego.

OCHRONA ŚRODOWISKA

• Preferuj odzysk materiałów opakowaniowych i starych urządzeń elektrycznych.
- Pudło urządzenia elektrycznego można oddać do punktu odbioru odpadów segregowanych.
• Torebki foliowe z polietylenu (PE) należy oddać do punkcie odbioru materiałów do odzysku.

Recykling urządzenia elektrycznego po upływie jego żywotności:

Symbol znajdujący się na produkcie lub jego opakowaniu oznacza, iż urządzenia nie należy utylizować razem ze zwykłym odpadem domowym. Należy przekazać go do punktu odbioru urządzeń elektrycznych i elektronicznych, do recyklingu. Zapewniając właściwą utylizację urządzenia, pomagamy zapobiegać negatywnym oddziaływaniom na środowisko i zdrowie ludzkie, które mogłyby skutkować nieodpowiednią likwidacją produktu. Szczegółowe informacje o recyklingu urządzenia uzyskać można w odpowiednim urzędzie gminy, przedsiębiorstwie zapewniającym usługi utylizacji odpadu domowego lub w sklepie, w którym zakupiono produkt.

ACKNOWLEDGMENT
