Typ produktu	Adapter PLC (prądnośny)
Marka	D-Link
Model	DHP-309AV
Wymiary (około)	10 x 5 x 3 cm
Masa (około)	150 g
Zasilanie	Gniazdo sieciowe (100-240 V, 50/60 Hz)
Maksymalna przepływność	Do 200 Mbps (HomePlug AV)
Port sieciowy	1 port Ethernet 10/100 Fast Ethernet
Bezpieczeństwo	Szyfrowanie AES 128 bitów za pomocą przycisku
Funkcje	Plug & Play, kompatybilny ze wszystkimi adapterami HomePlug AV
Instalacja	Podłączyć bezpośrednio do gniazdka ściennego, połączyć za pomocą kabla Ethernet
Dołączone oprogramowanie	D-Link Powerline HD Utility (na płycie CD)
Temperatura pracy	0 °C do 40 °C
Wilgotność pracy	10% do 90% (bez kondensacji)
Konserwacja	Czyścić suchą i miękką ściereczką. Nie używać środków chemicznych.
Części zamienne / możliwość naprawy	Brak wymiennych części. W przypadku awarii skontaktować się z pomocą techniczną D-Link.
Gwarancja	2 lata (zgodnie z obowiązującymi przepisami)

Często zadawane pytania - DHP-309AV D-LINK

Jak zabezpieczyć moją sieć PLC bez oprogramowania?

Adapter DHP-309AV posiada przycisk szyfrowania. Naciśnij przycisk na jednym adapterze na 2 sekundy, a następnie na drugim adapterze w ciągu 2 minut. Połączenie zostanie automatycznie zabezpieczone szyfrowaniem AES 128 bitów.

Po podłączeniu adaptery łączą się automatycznie. Do czego służy oprogramowanie?

Oprogramowanie D-Link Powerline HD Utility (dostarczone na płycie CD) umożliwia sprawdzenie jakości połączenia, zarządzanie urządzeniami oraz dostosowanie zabezpieczeń. Podstawowe użytkowanie nie wymaga oprogramowania.

Moja sieć PLC wydaje się wolna. Jak poprawić wydajność?

Podłącz każdy adapter bezpośrednio do gniazdka ściennego, unikaj listew zasilających z zabezpieczeniem przeciwprzepięciowym. Oddal urządzenia generujące zakłócenia (ładowarki, suszarki do włosów). Sprawdź, czy kable Ethernet są w dobrym stanie.

Czy mogę podłączyć adapter do listwy zasilającej?

Zaleca się podłączenie adaptera bezpośrednio do gniazdka ściennego. Przy podłączeniu do listwy zasilającej sygnał może być osłabiony. W razie potrzeby użyj listwy bez zabezpieczenia przeciwprzepięciowego i ogranicz liczbę podłączonych urządzeń.

Jak zainstalować adapter DHP-309AV?

1. Podłącz adapter do gniazdka ściennego. 2. Podłącz kabel Ethernet między adapterem a routerem/komputerem. 3. W razie potrzeby włóż płytę CD i zainstaluj narzędzie. 4. Adaptery wykrywają się automatycznie.

Jaki jest zasięg sieci PLC?

Zasięg może wynosić do 300 metrów w wewnętrznej sieci elektrycznej, ale wydajność zależy od jakości okablowania i zakłóceń.

Wskaźnik na adapterze nie świeci się, co zrobić?

Sprawdź, czy adapter jest prawidłowo podłączony do działającego gniazdka. Jeśli problem nie ustąpi, spróbuj innego gniazdka. Jeśli żaden wskaźnik się nie świeci, adapter może być uszkodzony. Skontaktuj się z pomocą techniczną.

Jak zresetować adapter?

Aby zresetować, przytrzymaj przycisk resetowania (często znajdujący się z boku) przez 10 sekund. Ustawienia fabryczne zostaną przywrócone.

Czy mogę używać adaptera DHP-309AV z innymi markami PLC?

Tak, jest kompatybilny z każdym standardowym adapterem HomePlug AV, niezależnie od marki. Kompatybilność nie jest gwarantowana ze starszymi standardami (HomePlug 1.0).

Co zrobić, jeśli zgubiłem płytę CD z instalacją?

Oprogramowanie można pobrać ze strony support.dlink.com. Poszukaj modelu DHP-309AV w sekcji 'Pobieranie'. Oprogramowanie nie jest wymagane do podstawowego działania.

INSTRUKCJA OBSŁUGI DHP-309AV D-LINK

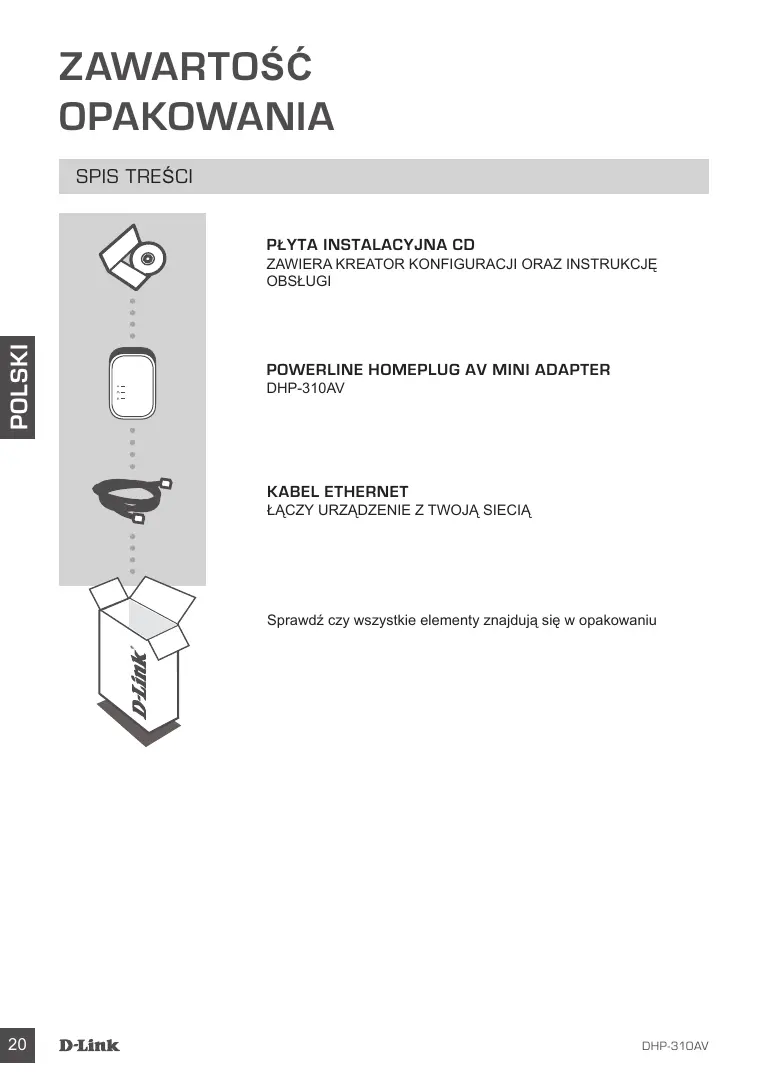

Sprawdźczywszystkie elementyznajduja sie w opakowaniu

KONFIGURACJA

PRODUKTU

KROKI INSTALLACJI

1. Podlacz DHP-310AV bezpośrednio do gniazda zasilania*
2. D-Link zaleca, aby w celu uzyskaniaNJalepszej wydajnosci, podlacza crzadzenie bezposrednio do gniazda zasilajacego w sicianie. Podlaczenia urzadzenia do przydluzacza spowoduje zwiekszenia zaklocen w sieci, a tym samymzmiejszenia wydajnosci dzialania.
3. Podlacz dołaczony kabel Ethernet do zlokacja Ethernet urzadzenia DHP-310AV, zaś drugi为其 koniec do portu karty siedowej komputera PC.
4. Prosze wlozyć płyte CD DHP-310AV do napędu CD-ROM. Instalacja urzadzenia zostanie uruchomiona.
5. Po zakończeniu kreatora instalacji DHP-310AV, kliknj dwukrotnie na ikonie D-Link DHP-310AV Powerline HD Utility znajdujacej sie na pulpicie, aby uruchomic konfiguracja DHP-310AV.

ROZWIAZYWANIE PROBLEMOW

PROBLEMZ INSTALLACJA I KONFIGURACJA

1. CZY MOZNA ZABEZPIECZYC MOJA SIEC POWERLINE BEZ UZYWANIA JAKIEGOKOLWIEK OPROGRAMOWANIA?

Tak. DHP-310AV cechuje sie przyciskowa technologia szyfrowania, aby uzwiwość latwe zabezpieczenie Twojej seci. W celu uzyskania dodatkowych informacji prosimy skorzystać z Podręcznika DHP-310AV dostarczonego na plycie CD-ROM.

2. PO PODŁACZENIU URZADZEN MOGLISMY ZOBACZYĆ SIE W SIECI KOMUNIKOWAĆ. PO CO JEST OPROGRAMOWANIE?

Domyšnie DHP-310AV jest skonfigurowany do pracy zaraz po wyjeciu z opakowania. Jednak oprogramowanie pozwala na sprawdzenia jakosci polączenia, zabezpieczenance sieci, i zaradznanie uradzdeniami.

3. WYDAJNOSC MOJEJ SIECI WYDAJE SIÉ BYC MNIEJSZA NIZ OCEKIWANA. JAK TO POPRAWIC?

• Adapter DHP-310AV jest podłuczony bezposrednio do gniaźda zasilȩćgo w scianie. Niekźóre przydluźace moga blokowania sygnaj.
• Jesli nie jest toMZIwe, spróbuj podlączyć urzadzenia do innego przedluzacza.
  -Upewnij sie, ze do tego samego przedluzaca nie ma podlaczonych innych odiornikow pradu, ktore moga zakloca prace DHP-301AV, np. ladowarki lub suszarki. Urzadzenia Powerline sā alto wraziwe na wszelkie DHKoienia wystepujace w sieci.

POMOC TECHNICZNA

Telefonicznapomoc techniczna firmy D-Link:0801022021 Pomoc techniczna firmy D-Link swiadczona przyez Internet: http://www.dlink.eu/support/

BALENI OBSAHUJE

OBSAH

INSTALAÇNİ CD

OBSAHUJE PRÜVODCE NASTAVENÍM A TECHNICKÉ PřÍRUCKY

POWERLINE HOMEPLUG AV MINI ADAPTER

DHP-310AV

ETHERNETOVY KABEL CAT5

SLOUZI PRO PRIPOJENI ZARIZENI K SITI

Če kaj od naštega manjka, se obrnite na prodajalca

IZDELEK POSTAVITEV

KORAKI ZA NAMESTITEV
