Produkttyp	Powerline-Adapter (Stromnetz)
Marke	D-Link
Modell	DHP-309AV
Abmessungen (ca.)	10 x 5 x 3 cm
Gewicht (ca.)	150 g
Stromversorgung	Netzstecker (100-240 V, 50/60 Hz)
Maximale Datenrate	Bis zu 200 Mbit/s (HomePlug AV)
Netzwerkanschluss	1 Ethernet-Port 10/100 Fast Ethernet
Sicherheit	AES-128-Bit-Verschlüsselung per Knopfdruck
Funktionen	Plug & Play, kompatibel mit allen HomePlug AV-Adaptern
Installation	Direkt an Steckdose anschließen, über Ethernet-Kabel verbinden
Enthaltene Software	D-Link Powerline HD Utility (auf CD)
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Pflege	Mit einem trockenen, weichen Tuch reinigen. Keine chemischen Produkte verwenden.
Ersatzteile / Reparatur	Keine austauschbaren Teile. Bei Störungen wenden Sie sich an den D-Link-Support.
Garantie	2 Jahre (gemäß geltender Gesetzgebung)

Häufig gestellte Fragen - DHP-309AV D-LINK

Wie sichere ich mein Powerline-Netzwerk ohne Software?

Der DHP-309AV verfügt über eine Verschlüsselungstaste. Drücken Sie die Taste eines Adapters für 2 Sekunden, dann innerhalb von 2 Minuten die Taste des anderen Adapters. Die Verbindung wird automatisch mit einer AES-128-Bit-Verschlüsselung gesichert.

Sobald die Geräte angeschlossen sind, verbinden sich die Adapter automatisch. Wozu dient die Software?

Die Software D-Link Powerline HD Utility (auf CD beigelegt) ermöglicht es, die Verbindungsqualität zu überprüfen, Geräte zu verwalten und die Sicherheit anzupassen. Die grundlegende Nutzung erfordert keine Software.

Mein Powerline-Netzwerk ist langsam. Wie kann ich die Leistung verbessern?

Schließen Sie jeden Adapter direkt an eine Steckdose an, vermeiden Sie Mehrfachsteckdosen mit Überspannungsschutz. Halten Sie Geräte, die Störungen verursachen (Ladegeräte, Haartrockner), fern. Überprüfen Sie, ob die Ethernet-Kabel in gutem Zustand sind.

Kann ich den Adapter an eine Mehrfachsteckdose anschließen?

Es wird empfohlen, den Adapter direkt an eine Steckdose anzuschließen. An einer Mehrfachsteckdose kann das Signal abgeschwächt werden. Falls nötig, verwenden Sie eine Mehrfachsteckdose ohne Überspannungsschutz und begrenzen Sie die Anzahl der angeschlossenen Geräte.

Wie installiere ich den DHP-309AV?

1. Schließen Sie den Adapter an eine Steckdose an. 2. Verbinden Sie das Ethernet-Kabel zwischen Adapter und Ihrem Router/PC. 3. Optional: Legen Sie die CD ein und installieren Sie das Dienstprogramm. 4. Die Adapter erkennen sich automatisch.

Wie weit reicht das Powerline-Netzwerk?

Die Reichweite kann bis zu 300 Meter im hausinternen Stromnetz betragen, aber die Leistung hängt von der Verkabelungsqualität und Störungen ab.

Die LED des Adapters leuchtet nicht, was tun?

Überprüfen Sie, ob der Adapter richtig an eine funktionierende Steckdose angeschlossen ist. Falls das Problem weiterhin besteht, versuchen Sie eine andere Steckdose. Wenn keine LED leuchtet, ist der Adapter möglicherweise defekt. Kontaktieren Sie den technischen Support.

Wie setze ich den Adapter zurück?

Zum Zurücksetzen halten Sie die Reset-Taste (oft seitlich angebracht) für 10 Sekunden gedrückt. Die Werkseinstellungen werden wiederhergestellt.

Kann ich den DHP-309AV mit anderen Powerline-Marken verwenden?

Ja, er ist mit jedem standardmäßigen HomePlug-AV-Adapter kompatibel, unabhängig von der Marke. Die Kompatibilität mit älteren Standards (HomePlug 1.0) ist nicht garantiert.

Was tun, wenn ich die Installations-CD verloren habe?

Die Software kann von der Website support.dlink.com heruntergeladen werden. Suchen Sie das Modell DHP-309AV im Bereich 'Downloads'. Die Software ist für den grundlegenden Betrieb nicht erforderlich.

BEDIENUNGSANLEITUNG DHP-309AV D-LINK

INSTALLATIONS-ANLEITUNG

GUIDE D'INSTALLATION

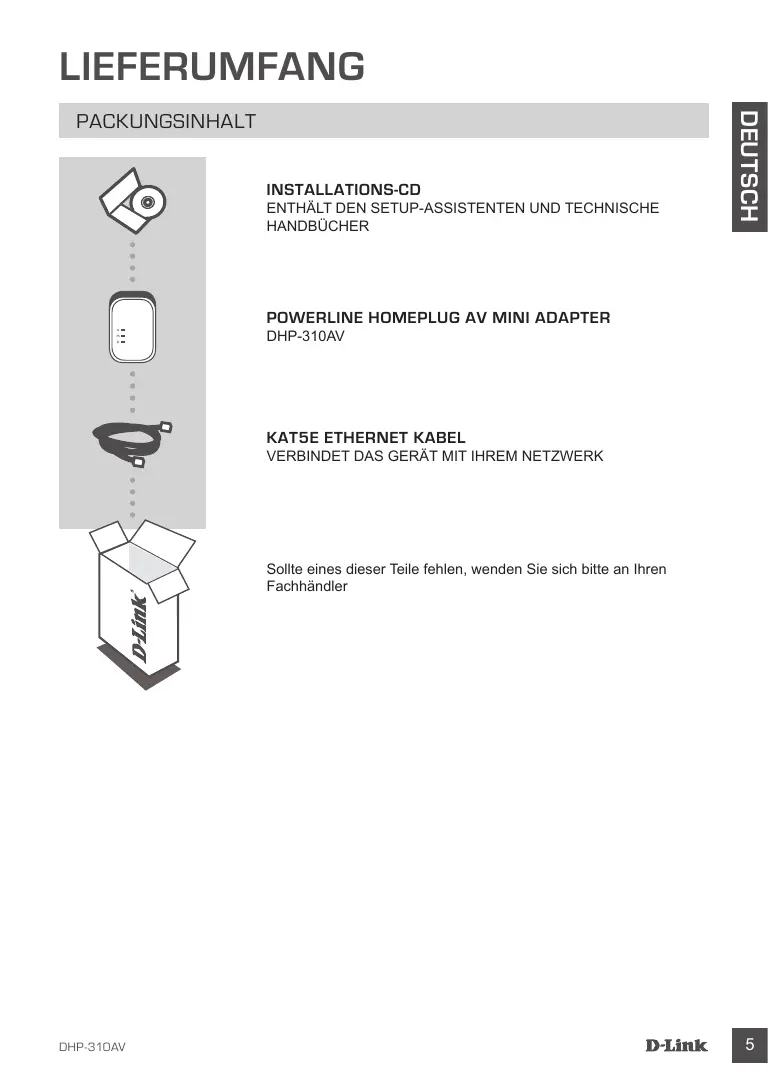

Sollte eines dieser Teile fehlen, wenden Sie sichitte an ihren Fachhandler

SETUP DES

PRODUKTS

INSTALLATIONSSCHRITTE

1. Schlieben Sie den DHP-310AV direkt an eine Wandsteckdose oder an einen Mehrfachstecker an.* Zur optimalen Leistungserzielung empfehl't D-Link, den DHP-310AV direkt an eine Wandsteckdose anzuschreiben. Der Anschluss des Gerätes an einen Mehrfachstecker kann vermehr zu Interferenzen und Störsignalen im Netzwerk und somit zu einer Leistungsverringerung führen.
2. Schlieben Sie das mitgelieferte Ethernetkabel an den Netzwerkanschluss des DHP-310AV an, und verbinden Sie das andere Kabelende mit dem Netzwerk oder einem PC.
3. Legen Sie die D-Link DHP-310AV-CD in das CD-ROM-Laufwerk ein. Das Hilfsprogramm für die Installation wird gestartet.
4. Wenn Sie den Installationsassistenten für das Dienstprogramm des DHP-310AV von D-Link beendet haben, doppelklichen Sie auf das Symbol „D-Link DHP-310AV Powerline HD Utility" auf Ihr dem Desktop, um mit der Konfiguration des DHP-310AV zu beginnen.

FEHLERBEHEBUNG

SETUP- UND KONFIGURATIONSPROBLEME

1. KANN ICH MEIN POWERLINE-NETZWERK OHNE SOFTWARE VERSCHLUSSELN?

Ja. Der DHP-310AV ist mit einer Verschlussungstechnologie per Knopfdruck ausgestattet, mit der Sie Ihr Netzwerk leicht schützen konnen. Die Konfigurationsanleitung finds Sie im Benutzerhandbuch für den DHP-310AV auf der CD-ROM.

2. ALS ICH MEINE GERÄTE ANGESCHLOSSEN HABE, ERFolgte IHRE GEGENSEITIGE ERKENNUNG UND VERBINDUNG AUTOMATISCH. WOZU BENÖTIGE ICH DIE SOFTWARE?

Der DHP-310AV ist standardmäßig so eingestellt, dass er, nach seinem Anschluss und der Verbindung mit Ihr dem Router, ohne weitere Konfigurationsmaßnahmen unmittelbar Funktioniert. Die Software verfügbar jedoch über weitere Funktionen zur Überprüfung der Verbindungsqualität, zur Sicherung des Netzwerks, und zur Geräteverwaltung.

3. MEIN NETZWERK ARBEITET ZU LANGSAM. WAS KANN ICH TUN, UM SEINE LEISTUNG ZU STEIGERN? UM EINE OPTIMALE NETZWERKLEISTUNG ZU ERZIELEN, BEACHTEN SIE BITTE FOLGENDES:

• Schlieben Sie den DHP-31AV nicht an einen Mehrfachstecker, sondern direkt an eine Wandsteckdose an. Manche Mehrfachstecker verfügen über einen Überspannungsschutz, der die Stromzuführ behindern kann.
• Wenn dies nicht möglich ist, schließen Sie die Geräte an einen weniger belasteten Mehrfachstecker an.
• Powerline-Netzwerke reagieren sehr empfindlich auf elektrische Interferenzen. Vergewissern Sie sich daher, dass keine weiteren störenden Geräte, insbesondere Ladegeräte von Mobiletelefonen oder Haartrockner, an denselben Mehrfache stecker angeschlossen sind.

TECHNISCHE UNDERSTÜTZUNG

Deutschland: Web: http://www.dlink.de

Telefon: [phone],14 € pro Minute Zeiten: Mo. -Fr. 09:00 - 17:30 Uhr

Österreich: Web: http://www.dlink.at

Telefon: [phone],116 € pro Minute Zeiten: Mo. -Fr. 09:00 - 17:30 Uhr

Schweiz: Web: http://www.dlink.ch

Telefon: [phone],08 CHF pro Minute Zeiten: Mo. -Fr. 09:00 – 17:30 Uhr

• Gebühren aus Mobilnetzen und von anderen Providern können abweichen.

QUE CONTIENT

LA BOITE ?

CONTENU

LE CD D'INSTALLATION

COMPREND L'ASSISTANT DE CONFIGURATION ET LES MANUELS TECHNIQUES

POWERLINE HOMEPLUG AV MINI ADAPTER

DHP-310AV

CABLE ETHERNET CATÉGORIE 5

CONNECTE LE PÉRIPHÉRIQUE À VOTRE RÉSEAU

BEVAT INSTALLATIEWIZARD EN TECHNISCHE

HANDLEIDINGEN

POWERLINE HOMEPLUG AV MINI ADAPTER

DHP-310AV

CAT5 ETHERNET-KABE

SLUIT HET APPARAAT AAN OP UW NETWORK
