INSTRUKCJA OBSŁUGI XRN-3210RB2 Hanwha Vision

Skrócona instrukcja obsługi

PRN-6400DB4/PRN-6400B4/PRN-3200B4

PRN-6405DB4/PRN-6405B4/PRN-3205B4

XRN-6410DB4/XRN-6410B4/XRN-3210B4

PRN-3200B2/PRN-3205B2/PRN-1600B2/PRN-1605B2

XRN-6410RB2/XRN-6410B2/XRN-3210RB2/XRN-3210B2

XRN-1620B2/XRN-1620SB1/XRN-820S

CE

Polski

Podgląd komponentów

■ Wygląd podzespołów może różnic się od wygląda na przedstawionej ilustracji.
■ Kategoria i ilość akcesoriów może różnic się w zależności od regionu sprzedaży.
■ W niektórych regionach HDD nie jest zainstalowany fabrycznie. Liczba wkrętów mocujący HDD, kabli zasilani, kabli danych SATA i kabli zasilania/danych SATA zmienia się w zależność od modelu.

RejestratorXRN 820S	RejestratorXRN-16205B1/XRN-1620B2XRN-6410B2/XRN-3210B2	RejestratorPRN-3200B2/PRN-1600B2PRN-3205B2/PRN-1605B2XRN-6410B2/XRN-3210B2	RejestratorPRN-6400B4/PRN-6400B4/PRN-3200B4PRN-6405B4/PRN-6405B4/PRN-3205B4XRN-6410B4/XRN-6410B4/XRN-3210B4
Myst Strócona instrukcja obsługi Kabel zasilonia Listwa zaciśkowa
Szyna 1	Szyna 2	Kabel zasilający SAIA 1	Kabel zasilający SAIA 2
	mwoo
Kabel danych SATA Śruba mocująca HDD Śruba do mocowania wspornika Śruba udziemiiająca
[urban]	[HKSD]	[YAYI]

Model bez dysku twardego

Części\Nazwa modelu	PRN-6400DB4PRN-6405DB4XRN-6410DB4	PRN-6400B4/PRN-6405B4PRN-3200B4/PRN-3205B4XRN-6410B4/XRN-3210B4	PRN-3200B2/PRN-3205B2PRN-1600B2/PRN-1605B2XRN-6410BB2/XRN-3210BB2	XRN-6410B2XRN-3210B2	XRN-1620SB1 XRN-1620B2 XRN-8205
Rejestator	O O O O O O O
Mysz	O O O O O O O
Skńcona instrukcja obrażki	O O O O O O O
Kabel zasilania	O (2 szt.) O O O O O O
Listwa zaciakawa	O (2 szt.) O (2 szt.) O (2 szt.) O (2 szt.) O O O
Szyna 1	X X O O O O X
Szyna 2	X X X X X X O
Kabel zasilający SATA 1	X	X	X	O (2 szt.)	O	O (2 szt.)
Kabel zasilający SATA 2	X X X X X X O
Kabel danych SATA	X	X	X	O (8 szt.)	O (4 szt.)	O (8 szt.)
Śruba mocująca HDD	O (64 szt.)	O (64 szt.)	O (32 szt.)	O (32 szt.)	O (16 szt.)	O (32 szt.)
Śruba do monevania wcpornika	X	X	O (8 szt.)	O (8 szt.)	O (4 szt.)	O (4 szt.)
Śruba uziemiająca	X X O O X X X
kumer na etyścieie twardego dysku 1	X X O	X X X X
kumer na etyścieie twardego dysku 2	O O X X X X X
Przycisk blakady pokrywy przedniej	O O O	X X X X
Antyposłiczgowa gurnova podkładka	O O X X X X X

Model z dyskiem twardym

Nazwa modelu/Części	XRN-6410B2(Dysk twardy 1 szt.)	XRN-3210B2(Dysk twardy 1 szt.)	XRN-1620SB1(Dysk twardy 1 szt.)	XRN-1620SB1(Dysk twardy 2 szt.)	XRN-1620B2(Dysk twardy 1 szt.)	XRN-B20S(Dysk twardy 1 szt.)
Rejestrater	O O O O O O
Mysz	O O O O O O
Śrócona instrukcja obsługi	O O O O O O
Kabel zasilania	O O O O O O
Listwa zaciśkowa	O (2 szt.) O (2 szt.) O O O O
Szyna 1	O O O O O X
Szyna 2	X X X X X O
Kabel zasiający SATA 3	O O X X O X
Kabel zasiający SATA 4	X X X X X X
Kabel danych SATA	O (7 szt.) O (7 szt.) O (3 szt.) O (2 szt.) O (7 szt.) O
Śruba mocująca HDD	O (28 szt.) O (28 szt.) O (12 szt.) O (8 szt.) O (28 szt.) O (4 szt.)
Śruba do mocowania wspornika	O (8 szt.) O (8 szt.) O (4 szt.) O (4 szt.) O (4 szt.) O (4 szt.)
Śruba uziemiająca	O O X X X X
Numer na etykiecie twardego dysku 1	X X X X X X
Numer na etykiecie twardego dysku 2	X X X X X X
Przydisk blokady pokrywy przedniej	X X X X X X
Antypedilizygowa gumowa podkładka	X X X X X X

Jeśli dodajesz nowy lub wczesniejszy dysk HDD do tego produktu oprócz pierwotnie zainstalowanych dysków twardych, przed użyciem ręcznie sformatuj nowy dysk twardy znajdujący się w zestawie.
■ W celu wymiany lub instalacji dodatkowego dysku HDD musisz skontaktować się ze sprzedawcą lub obsługą klienta.

PRN-6400DB4/PRN-6400B4/PRN-3200B4

PRN-6405DB4/PRN-6405B4/PRN-3205B4

XRN-6410DB4/XRN-6410B4/XRN-3210B4

1 Uzyj przecisku blokady pokrywy przedniej, by ją odblokować. Chwyć przednią pokrywę obiema dłońmi i pociągnij ją w lewą stronę, by ją usunąć.

2 Wciśnij pomarańczowy przycisk na wsporniku twardego dysku po lewej stronie i pociągnij do przodu, by oddzielić korpus główny i wspornik twardego dysku.

3 Zamontuj dysk HDD na wsporniku HDD i wkręć go, używając dołączonych śrub.

4 Gdy tylko wspomik zostanie zamontowany na dysku HDD, wciśnij wspomik w główny korpus i zamknij przednią pokrywę.

- Dopusuj przednią pokrywę do prawego tgłębienia na głównym korpusie, po czym wdiśnij i zamknij dotąd, aż usłyszysz kliknięcie.

- Użyj przycisku blokacyj pokrywy przedniej, by zablokować pokrywę, aby się nie oddzielila.

PRN-3200B2/PRN-1600B2

PRN-3205B2/PRN-1605B2

XRN-6410RB2/XRN-3210RB2

1 Odblokuj ją za pomocą przycisku blokady na pokrywie przedniej, a następnie naciśnji i przeciągnij lewe nacięcie na przedniej pokrywie w celu jej oddzielenia.

3 Zamontuj dysk HDD na wsporniku HDD i wkręć go, używając dołączonych śrub.

2 Wciśnij pomarańczowy przycisk na wspomiku twardego dysku po lewej stronie i pociągnij do przodu, by oddzielić korpus główny i wspornik twardego dysku.

4 Gdy tylko wspornik zostanie zamontowany na dysku HDD, wciśnij wspornik w główny korpus i zamknij przednią pokrywę.

- Dopasuj pokrywę przednią do dolnego wycięcia na rejestratorze, a następnie naciśnij i zarnknij tak, aby słychać było kliknięcie.

■ Uzyj przysisku blokady pokrywy przedniej, by zablokować pokrywę, aby się nie oddzielita.

1 Odkręć śruby z gómej i tylnej strony rejestratora i popchnij pokrywę do tyłu, aby ją zwolnić.

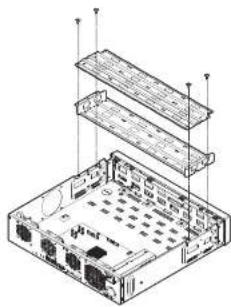

2 Odkręć śruby z lewej / prawej strony i zwolnij wspornik.

5 Podłącz kabel SATA / zasilający dysku twardego do złącza na płycie głównej.

- Na poniższym rysunku przedstaviono numer lokalizacji dysku twardego i numer złącza.

6 Upewnij się, że nie ma problemu w porcie połączeniowym i prowadzeniu wewnątrz rejestratora, a następnie po zamknięciu pokrywy zamocuj go śrubami.

Podczas zamykania pokrywy uważaj, aby nie uszkodzić kabla.

3 Zamontuj 8 dysków twardych w uchwycie i zamocuj za pomocą śrub.

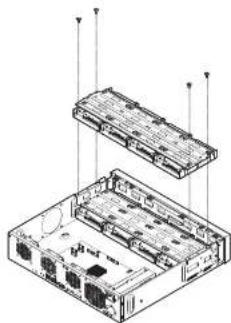

4 Przymocuj wspornik dysku twardego do rejestratora za pomocą śrub.

■ Ponizsze rysunki przedstawiają model XRN-1520B2.

1 Odkręć śruby z lewej / prawej strony i z tyłu, a następnie popchnij pokrywę do tyłu, aby ją zwolnić.

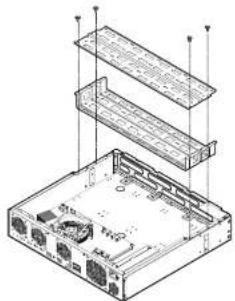

2 Odkręć śruby z lewej / prawej strony i zwolnij wspornik.

3 Zamontuj 8 dysków twardych w uchwycie i zamocuj za pomocą śrub.

■ W przypadku modelu XRN-1620SB1 dyski twarde należy montować tylko w supercie.

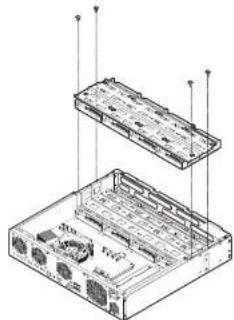

4 Przymocuj wspornik dysku twardego do rejestratora za pomocą śrub.

5 Podłącz kabel SATA / zasilający dysku twardego do złącza na płycie głównej.

- Na poniższym rysunku przedstawiono numer lokalizacji cysku twardego i numer złącza.

6 Upewnij się, że nie ma problemu w porcie połączeniowym i prowadzeniu wewnątrz rejestratora, a następnie po zamknięciu pokrywy zamocuj go śrubami.

Podczas zamykania pokrywy uważaj, aby nie uszkodzić kabla.

1 Odkręć śruby z lewej / prawej strony i z tyłu, a następnie popchnij pokrywę do tyłu, aby ją zwolnić.

3 Użyj śrub, aby przymocować dysk twardy do spodu rejestratora.

2 Podłącz kabel SATA / zasilający dysku twardego do złącza na płycie głównej.

■ Na poniższym rysunku przedstawiono numer lokalizacji čysku twardego i numer złącza.

Delikalnie naciśnij złącze przed wyjęciem dysku twardego. Nie ciągnąć za kabel na silę.

4 Upewnij się, że nie ma problemu w porcie połączeniowym i prowadzeniu wewnątrz rejestratora, a następnie po zamknięciu pokrywy zamocuj go śrubarni.

■ Podczas zamykania pokrywy uwagaj, aby nie uszkodzić kabla.

Instalowanie stojaka

PRN-6400DB4/PRN-6400B4/PRN-3200B4 PRN-6405DB4/PRN-6405B4/PRN-3205B4 XRN-6410DB4/XRN-6410B4/XRN-3210B4

Wymagania dotyczące instalacji stojaka i wymiary referencyjne

Klasyfikacja Wymagania
Typ stojaka 19° stojak w standardzie Elk-310-D
Licrenie POST 4
Odliegłość POST Głębnokoż 800 mm

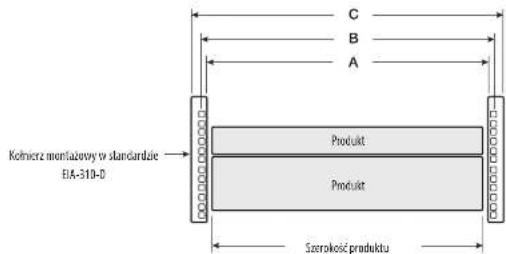

Wymiary kołnierza montażowego

• Konieczne wymiary

Indeks Wymiary
A Minimum 450 mm (17,717")
B Nominalnie 465 mm (18,307")
C Minimum 483,4 mm (19,031")

- Otwory do montażu kołnierza (w przypadku serii PRN-6400/PRN-6405/XRN-6410 zalecane są kwadratowe otwory) Chociaz standard EIA-310-D dopuszczna, aby otwory kołierza montażowego były okrągłe, kwadratowe lub gwintowane (gwintowane), seria PRN-6400/PRN-6405/XRN-6410 jest zaprojekłowana do pracy tylko z okrągłymi lub kwadratowymi otworami, ale nie otworami gwintowanymi.

• Kwadratowe otwory montażowe

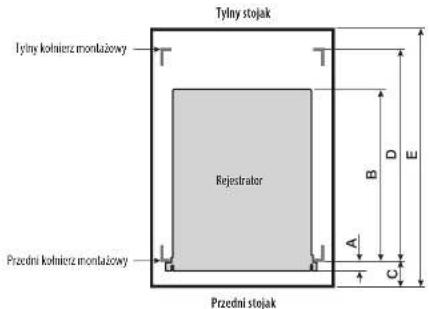

Zalecane wymiary stojaka

Indeks Wymiary Opis
A 28 mm Wymiary przedniega rejestratora
B 560 mm Wymiary rejestratora
C 51 mm		Odlęgłość przesunięcia między kolmierzem montażowym a przednim stojakiem
D 617~730 mm Odlęgłość przesunięcia między kolmierzami montażowymi
E 800 mm Głębokość stojaka

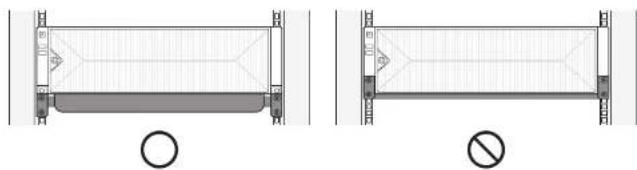

Środki ostrożności przy wyborze półek

Aby zapobiec problemom z instalacją rejestratora, upewnij się, że wybrales element, w którym zamontowany jest spód produktu.

Aby zapewnić stabilność instalacji, zalecana jest stała półka dedykowana do stojaka 19°, która wytrzymuje obclążenie co najmniej 30 kg.

■ Półkę należy zabezpieczyć co najmniej 4 śrubami.

Środki ostrożności podczas korzystania z przesuwnych półek

Usuwając polkę, ustaw stojak na podłożu, aby się nie przewrócił.

[NO TEXT]

Przesuwając/wysuwając półkę, uważaj, aby nie upuścić produktu.

[NO TEXT]

Unikaj przechylania przy instalowaniu produktu lub przesunięcia obiektu na nim, gdy jego półka jest wyciągnięta.

Uzyj półki, która wytrzyma obciążenie co najmniej 30 kg podczas wyciągania, i upewnij się, ze podczas użytkowania nie ma deformacji na części szyny.

O

Jak zainstalować stojak

1 Zamontuj stałą lub przesuwną półkę na 19" stojaku.

■ Zajrzyj do instrukrji dostarczonej przez producenta by zainstakować stałą polkę.

2 Umiesć rejestrator na półce i popchnij go, aż lewy/prawy otwór mocujący rejestratora zrówna się z otworami kołnierza montażowego 19" stojaka.

■ Nakrętki koszyczkowe należy zamontować w otworach kolnierza montażowego 19" stelaza.

3 Wlóż wkręty w lewy/prawy otwór mocujący rejestratora, aby zabezpieczyć rejestrator.

- Mocujące nakrętki koszyczkowe i nakrętki klatkowe rejestratora nie są dostarczane z produktem. Są sprzedawane osobno w miejscu, w którym zakupiono polkę lub stojak. (Zalecane są nakrętki M6 i nakrętki klatkowe o wielkości główki mównej 12 mm lub mniejszej.)

Korzystanie z informacji o produkcie

Informacje o produkcie/podręcznik/informacje o oprogramowaniu układowym/FAQ/listę kompatybilności HDD można sprawdzić na stronie głównej lub w sieci mobilnej smartfona.

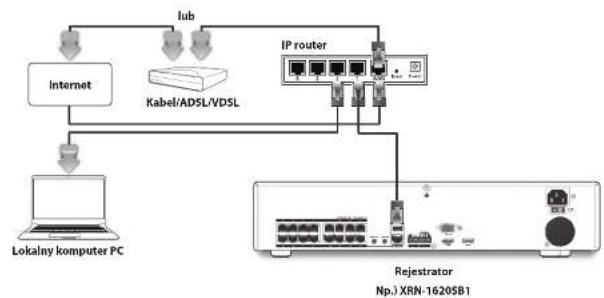

Podłączanie do sieci za pomocą routera

Jeśli chcesz dodać 1-3 komputery PC i rejestratory w danym środowisku przy użyciu modemu xDSL/kablowego, możesz użyć routera tylko z jedną internetową linią.

Ten przewodnik jest przewodnikiem instalacji dla początkujących użytkowników sieci. Postępuj zgodnie z instrukcjami, aby skonfigurować router, lokalny komputer PC i rejestrator.

Podłączanie kabla

Podłączanie routera do komputera PC

■ Zapoznaj się z instrukcją obshugi routera.

Podłączanie rejestratora i routera

Przejdz do rejestratora Menu ustawień, i ustaw 1 oraz 2 w .

※ zaznaczona w oknie [cmd.exe] lokalnego komputera PC oraz rejestratora muszą być takie same.
* Pierwsze trzy cyfry rejestratora powinny zgodzać się z pierwszymi trzema cyframi , odczytanej z okna [cmd.exe] na lokalnym komputerze.
