INSTRUKCJA OBSŁUGI QNV-C9011R Hanwha Vision

©2023 Hanwha Vision Co., Ltd. Wszelkie prawa zastrzeżone.

Znaki towarowe

Wizystkie znaki handlowe wymienione w niniejszym dokumencie są zastrzeżone. Nazwa niniejszego produktu i inne znaki handlowe wymienione w niniejszym podręczniku są zastrzeżorymi znakami handlowym ocowiwdnich właściceli.

Ograniczenia

Praws zu urskie do tego dokumentu są zastrzeżone. Kopiowanie, rozpowszechnianie lub modyńkowanie ureści niniejszego dokumentu, częściowo lub w całości, bez formalnego zezwolenia jest zabroniona.

Wyłączenie odpowiedzialności

Firma Hanuwa Vision przedsięwzięta wszelke wysilk, aby zapewnić sośyności i poprawność treści niniejszej publikacji, ale nie zapewnia formalnych gwarancji. Uzytkownik bierze połną odpowiedzialność za stosowanie tego cokumentu i wynikło rezultaty. Firma Hanuwa Vision zastrzega sobie prawo do zmiany treści tego doku menu bez uprzedzenia.

※ Konstrukcja i dane techniczne urządzenia mogą ulec zmianie bez powiadomienia.

Początkowym ID administratora jest "admln" a haśło powlnno zostać ustawlone podczas pierwszego logowania. Dla zabezpieczenia informacji i zapobieżenia szkodom, haśło należy zmieniać co trzy miesiące. Proszę pamiętać, że odpowiedzialność za bezpieczeństwo i wszelkie szkody wynikające z braku dbałości o haśło.

informacje ogólne

WAŻNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

1. Należy przeczytać poniższe zalecenia.

2. Należy zachować je do wglądu.

3. Należy przeczytać wszystkie ostrzeżenia.

4. Należy przestrzegać wszystkich zaleceń.

5. Nie używać urządzenia w pobliżu wody.

6. Zabrudzoną powierzchnię produktu wyczyść miękką,Suchą szmatką lub wilgotną szmatką. (Nie używaj żadnych detergentów ani produktów kosmetycznych zawierających alkohol, rozpuszczalniki, surfaktanty lub substancje oleiste, ponieważ mogą one spowodować odksztakenie lub uszkodzenie produktu).

7. Nie blokować żadnych otworów wentylacyjnych. Montować zgodnie z instrukcją producenta.

8. Nie montować w pobliżu źródeł ciepła takich jak grzejniki, kratki nagrzewnic lub innych urządzeń (w tym wzmacniaczy) emitujących ciepło.

9. Nie lekceważyczy zabezpieczenia wynikającego ze stosowania wtyczek spolaryzowanych lub z uziemieniem. Wtyczka spolaryzowana ma dwa bolce, z których jeden jest szerszy od drugiego. Wtyczka z uziemieniem ma trzy bolca, z czego jeden jest uziemiający. Szerszy lub odpowiednio trzeci bolce stosuje się w celu zapewnienia bezpieczeństwa. Jeśli dostarczona wtyczka nie pasuje do gniazda, skontaktuj się z elektrykiem w celu wymiany przestarzałego gniazda.

10. Przewód zasilający przy wtyczkach, oprawach oraz w miejscach, gdzie wystają one z urządzenia należy zabezpieczyć przed możliwością nadepnięcia lub przyciśnięcia.

11. Używać wyłącznie elementów dodatkowych/akcesoriów zalecanych przez producenta.

12. Kamery należy używać tylko z wózkiem, podstawą, statywem, uchwymtem lub stołem zalecanym przez producenta lub przedawanym z kamera. W przypadku użycia wózka podczas przemieszczania zestawu wózek-urządzenie należy zachować ostrożność, aby uniknąć obrażeń spowodowanych jego wywróceniem.

13. W czasie burzy z wyładowaniami atmosferycznymi lub w przypadku nieużywania urządzenia przez dłuższy czas należy odłączyć urządzenie od zasilania.

14. Wszelkie naprawy należy zlećać wykwalifikowanemu personelowi serwisu. Naprawy są konieczne gdy urządzenie zostało uszkodzone w jakikolwiek sposób, np. gdy uszkodzony jest przewód zasłający lub wtyczka, do środka urządzenia przedostał się płyn lub ciała obce, urządzenie miało kontakt z deszczem lub wilgocią, nie funkcjonuje normalnie lub spadło.

15. Ten produkt może być zasilany zasilaczem z certyfikatem UL oznaczonym jako „Class 2“, „LPS“ lub „PS2“, o parametrach przynajmniej PoE (48 VDC); 0,18 A. (QNV-C9083R/QNV-C8083R)

16. Ten produkt może być zasilany zasilaczem z certyfikatem UL oznaczonym jako „Class 2”, „LPS” lub „PS2”, o parametrach przynajmniej PoE (48 VDC); 0,15 A. (QNO-C9083R/QNO-C8083R)

17. Ten produkt jest przeznaczony do zasilania przez izolację.

18. Użycie zbyt dużej siły podczas instalacji produktu może doprowadzić do uszkodzenia i nieprawidłowego działania kamery.

Instalacja produktu przy użyciu siły i nieodpowiednich narzędzi może doprowadzić do jego uszkodzenia.

1. Produktu nie należy instalować w miejscu, w którym mogą występować lub powstawać substancje chemiczne lub mgły olejowe. Oleje jadałne, także jak olej sojowy, mogą uszkodzić lub odkształcić produkt, w związku z czym nie należy instalować go w kuchni lub w pobliżu blatu kuchennego. W przeciwnym razle produkt może ulec uszkodzeniu.

2. Podczas instalacji produktu należy uważać, aby jego powierzchnia nie została zabrudzona substancjami chemicznymi. Niektóre substancje chemiczne zawierające rozpuszczalniki lub kleje mogą powodować poważne uszkodzenie powierzchni produktu.

3. W przypadku instalacji lub demontażu produktu w sposób inny niż zalecany nie można zagwarantować prawidłowego działania funkcji i wydajności produktu. Zainstaluj produkt, zapoznając się z rozdziałem „Instalacja i podłączanie” w podręczniku użytkownika.

4. Instalacja lub eksploatacja produktu w wodzie może doprowadzić do jego poważnego uszkodzenia.
5. Chociaż gwałtowna zmiana temperatury może spowodować wystąpienie szronu w kopule, nie wpłynie to jednak na zakłócenia w obrazie wideo.
6. Temperatura robocza produktu wynosi od -40°C do +55°C (-40°F - +131°F)

OSTRZEŻENIE

ABY ZMNIEJSZYĆ RYZYKO POŻARU LUB PORAŻENIA PRĄDEM ELEKTRYCZNYM, NIE NAŁEŻY WYSTAWIAĆ URZĄDZENIA NA DZIAŁANIE WODY ANI WIŁGOCI. DO NOT INSERT ANY METALLIC OBJECT THROUGH THE VENTILATION GRILLS OR OTHER OPENNINGS ON THE EQUIPMENT.

Nie należy narażać urządzenia na kapanie lub rozlewanie płynów. Na urządzeniu nie należy stawiać przedmiotów wypełnionych cieczą np. wazonów.

Aby zapobiec obrażeniom, urządzenie należy dobrze przymocować do ściany/sufitu, zgodnie z instrukcjami montażu.

UWAGA

WYJAŚNIENIE SYMBOLI GRAFICZNYCH

Równoboczny trójkąt ostrzegawczy ze znakiem błyskawicy zakończonej strzałą przestrzega przed "niebezpiecznym napięciem" wewnątrz urządzenia, które może mieć wystarczająco wysokie natężenie, aby stanowić zagrożenie porażenia prądem elektrycznym.

Trójkąt równoboczny z wykrzyknikiem to symbol wskazujący, że dokumentacja dołączona do urządzenia zawiera ważne instrukcje dotyczące obsługi i konserwacji (serwisowania).

informacje ogólne

Klasa Ikonstrukcji

Urządzenie z konstrukcją KLASA łąneży podłącać do gniazda SIECI ELEKTRYCZNEJ za pomocą zabezpieczonych przewodów uziemiających.

Akumulator

Akumulatorów (znajdującego się w urządzeniu zestawu akumulatorów lub akumulatora) nie należy wystawiać na działanie zbyt wysokiej temperatury, np. promieni słonecznych, ognia itp. Nie można wymienić baterii.

Odłączanie urządzenia

Jeśli urządzenie jest uszkodzone, odłącz je z sieci zasilającej. Wezwij także lokalnego technika serwisowego.

Jeśli urządzenie jest używane poza granicami Stanów Zjednoczonych, może być stosowane ze wtyczkami z kodami atestów odpowiednich urzędów.

UWAGA

Poniższe instrukcje serwisowania są przeznaczone wyłącznie na użytek wykwalifikowanych pracowników serwisu.

Ze względu na zagrożenie porażeniem prądem elektrycznym osoby nieposiadające odpowiednich kwalifikacji nie powinny wykonywać czynności serwisowych innych niż opisane w poniższej instrukcji.

Należy doprowadzać zasilanie wejściowe tylko do jednej kamery i nie należy do niego podłącać innych urządzeń.

Port Micro USB służy łatwiejszej instalacji oraz nie jest zalecany dla celów monitoringu.

Po otwarciu nowego opakowania produktu (lub podczas pierwszego użycia produktu) na szybie aparatu może zebrać się wilgoć. Nagromadzona wilgoć znika w sposób naturalny w ciągu kilku godzin po włączeniu.

ITE należy podłącać tylko do sieci PoE bez trasowania do zewnętrznego zakładu.

Należy uważnie przeczytać poniższe zasady bezpieczeństwa.

• Nie należy umieszczać tego urządzenia na nierównej powierzchni.
• Urządzenia nie należy instalować na powierzchni wystawionej bezpośrednio na działanie promieni słonecznych, w pobliżu grzejników lub w miejscach o bardzo niskiej temperaturze.
• Nie umieszczać urządzenia w pobliżu materiałów przewodzących.
• Nie należy samodzielnie podejmować prób naprawy urządzenia.
• Na urządzeniu nie należy stawiać pojemników z wodą.
• Produktu nie należy instalować w pobliżu urządzeń emitujących pola magnetyczne.
• Nie zasłaniać otworów wentylacyjnych.
• Na urządzeniu nie należy kłaść ciężkich przedmiotów.
• Podczas instalacji i demontażu kamery należy używać rękawic ochronnych. Wysoka temperatura powierzchni produktu może spowodować poparzenia ciała.

Instrukcja obsługi zawiera wytyczne dotyczące użytkowania produktu.

W niniejszej instrukcji obsługi informacje są oznaczone jako.

- Informacje dodatkowe : wytyczne dotyczące użytkowania produktu

- Uwaga: informacje o występowaniu ryzyka uszkodzenia produktu lub obrażenia użytkownika w wyniku nieprzestrzegania instrukcji

※ W celu zapewnienia bezpieczeństwa przed rozpoczęciem korzystania z urządzenia należy zapoznać się z poniższą instrukcją obsługi i przechowywać ją w bezpiecznym miejscu.

Nie gwarantujemy jakości produktów innych firm (np. soczewek, akcesoriów), które kupowane są osobno.

W niektórych środowiskach montażowych mogą wystąpić zakłócenia w komunikacji radiowej. W przypadku wystąpienia zakłóceń fal elektromagnetycznych między produktem a urządzeniem komunikacji radiowej zaleca się zachowanie pewnej odległości między nimi lub zmianę kierunku anteny odbiorczej.

UWAGA

Nie należy patrzeć na pracującą lampę IR LED, aby uniknąć uszkodzenia wzroku.

Dotyczy tylko poniższych modeli.

QNV-C9011R/QNV-C8011R

Grupa ryzyka 1

UWAGA ten produkt emituje światło podczerwone.

Nie wolno patrzeć na pracującą lampę.

Produkt przebadany zgodnie z normą IEC 62471

SPIS TREŚCI

INFORMACJE OGÓLNE

3

3 Waźne zalecenia dotyczące bezpieczeństwa
6 Zalecane Specyfikacje Komputera PC
6 Specyfikacja Zalecanych Kart Pamięci Micro SD/SDHC/SDXC
6 Specyfikacja zalecana przez NAS
7 Opcjonalne akcesoria montażowe

INSTALACJA I PODŁĄCZANIE

9

9 Co znajduje się w opakowaniu
9 Spojrzenie na Kamerę
10 Instalacja
14 Regulacja kierunku monitorowania kamery
14 Podłączanie Innego Urządzenia

16 Podłączanie Kamery Bezpośrednio do Sieci Lokalnej
16 Podłączanie Kamery Bezpośrednio do Modemu DSL/telewizji Kablowej Opartego na Protokole DHCP
17 Korzystanie z programu Device Manager
17 Automatyczne wyszukiwanie kamery
17 Konfigurowanie adresu IP
18 Ręczna rejestracja kamery
18 Automatyczna konfiguracja IP

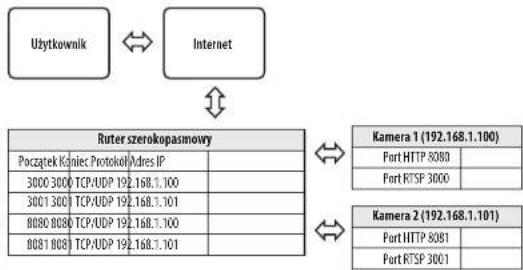

19 Konfigurowanie Przekazywania Zakresu Portów (Mapowania Portów)

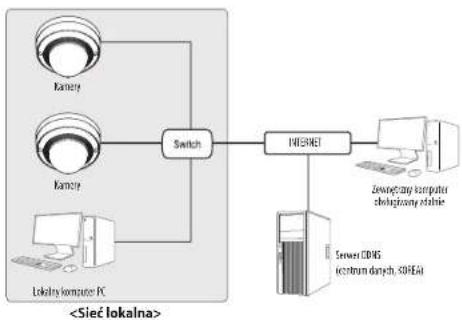

20 Podłączanie do Kamery za Pomocą Udostępnionego Lokalnego Komputera
20 Podłączanie do Kamery ze Zdalnego Komputera Przez Internet

PRZEGLĄDARKA INTERNETOWA

21

21 Podłączanie do Kamery
22 Ustawienia hasła
22 Logowanie
22 Ustawianie przeglądarki internetowej kamery

DODATEK

23

23 Rozwiązywanie Problemów

informacje ogólne

ZALECANE SPECYFIKACJE KOMPUTERA PC

• Procesor: Intel(R) Core(TM) i7 3.4 GHz lub wyższy
- Pamięć RAM: 8 GB lub więcej
• Zalecana przeglądarka: Chrome
- Obsługiwane przeglądarki: Chrome, Safari, Firefox, MS Edge(chromium based)
- Obsługiwany system operacyjny: Windows, Mac, Linux, Android, iOS, Chrome
• Weryfikacja środowiska

- Windows 10: Google Chrome w wersji 80 lub nowszej, Firefox w wersji 72 lub nowszej, MS Edge w wersji 83 lub nowszej

- Mac 10.13/14: Safari w wersji 11.0.1 lub nowszej

※ Wydajność odtwarzania wideo w przeglądarce internetowej zależy od wydajności procesora i karty graficznej użytkownika.

SPECYFIKACJA ZALECANYCH KART PAMIĘCI MICRO SD/SDHC/SDXC

• Zalecana pojemność: Zalecana pojemność: od 16 do 256 GB (Wymagany typ MLC)
  • Zalecani producenci: SanDisk, Transcend
• Rodzaj produktu: Wysoka wytrzymałość
• Zgodność zależy od producentów i typów kart.

SPECYFIKACJA ZALECANA PRZEZ NAS

• Zalecana pojemność: Zalecane jest 200GB lub więcej.
• Dla tej kamery zalecane jest wykorzystanie NAS z następującą specyfikacją fabryczną. Zalecane produkty : QNAP NAS, Synology NAS

OPCJONALNE AKCESORIA MONTAŻOWE

Dostępne są w sprzedaży odpowiednie opcjonalne akcesoria.

Uchwyt ścienny i uchwyt do montażu na słupie Montaż wiszący			Montaż na słupku(Montaż bezpośredni)	Ramka montażowa	Skrzynka tylna i uchwyt uchylny
SBP-125WMW1(Wewnętrzny uchwyt do montażu na ścianie i słupie)SBP-300WMW(Montaż na ścianie)* Montaż na słupie wymaga SBP-300PMW2SBP-300WMW1(Montaż na ścianie)* Montaż na słupie wymaga SBP-300PMW2

informacje ogólne

Montaż na suficie						Montaż na rogu Montaż na balustradzie Skrzynka instalacyjna
Montaż Elementy
SBP-300CMW	SBP-150CMSBP-300CMWSBP-300CMW1SBP-900CMW	SBP-180CMB	SBP-140CMB	SBP-C15P	[KD4CSBP-300KMW1SBP-156KMWSBD-140KMB(Wersja lekka)	SBP-300LMWSBP-156LMW1(Typ teleskopowy)	[SBP-300DNW]

instalacja i podłączanie

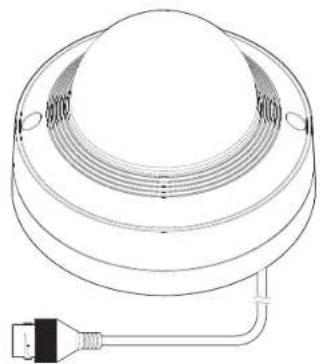

CO ZNAJDUJE SIĘ W OPAKOWANIU

Akcesoria nie są identyczne i zależą od kraju sprzedaży.

= W przypadku vkrętów samogwintujących należy użyć snub M4, L30 lub wyższych.

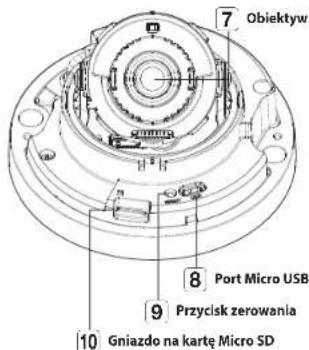

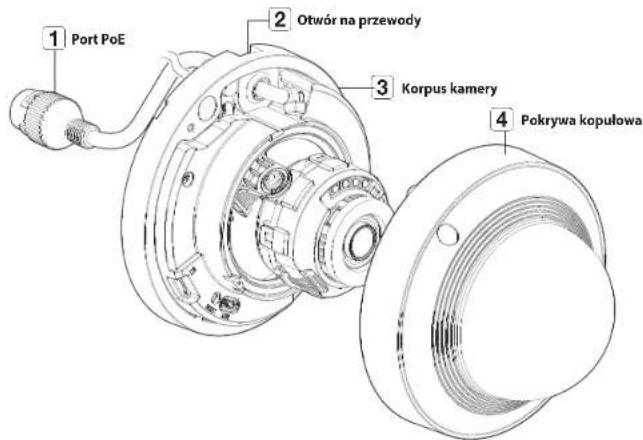

SPOJRZENIE NA KAMERE

Polski_9

instalacja i podłączanie

INSTALACJA

Kamera jest wodoszczelna i spelnia wymogi IP66, z wyłączeniem przyłącza zewnętrznego kabla. Zaleca się montaż tego urządzenia pod okapem dachu, tak aby uchronić kabel przed dalałaniem warunków zewnętrznych.

Środki ostrożności przed montażem

Przed przystąpieniem do montażu kamery należy przeczytać poniższe instrukcje:

• Wybierz miejsce instalacji, które może utrzymać pięclokrotną masę kamery.
• Zmiażdzone lub "gołe" przewody mogą być przyczyną uszkodzenia urządzenia lub pożaru.
• Ze względów bezpieczeństwa nie należy dopuszczac innych osób w pobliżu miejsca montażu. Na wszelki wypadek należy również odsunąć rzeczy osobiste personelu.
• Użycie zbyt dużej siły w celu montażu może doprowadzić do uszkodzenia kamery z powodu jej nieprawidłowego działania. Montaż przy użyciu siły i nieodpowiednich narzędzi może doprowadzić do uszkodzenia produktu.

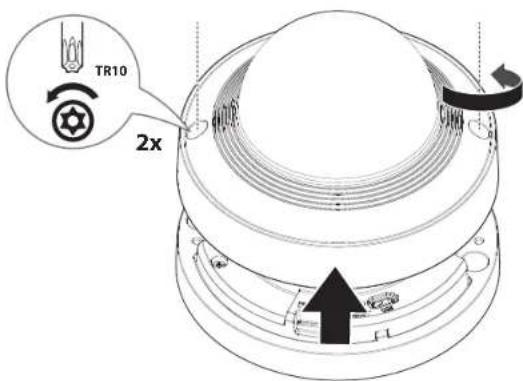

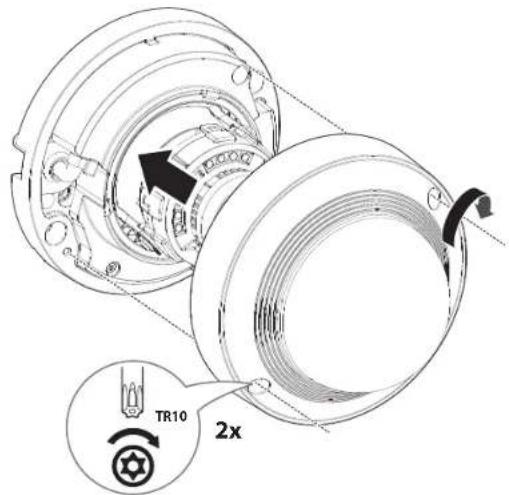

Zdejmowanie

1. Usun pokrywę kopuły, obracając śruby mocujące w kierunku przeciwnym do ruchu wskazówek zegara.
2. Nie jest wymagane całkowite wykręcenie śrub z osłony.

10_instalacja i podłączanie

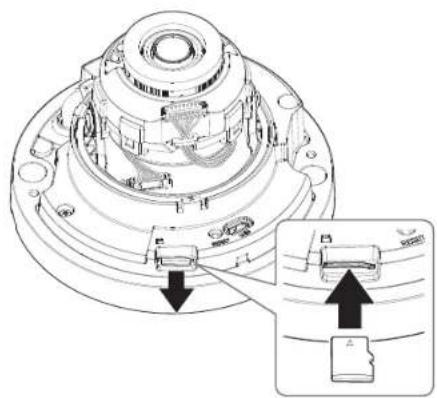

Wkładanie karty Micro SD

Wlóż kartę micro SD do gniazda kart micro SD w korpusie kamery zgodnie z kierunkiem strzałki.

- Przed instalacją kamery należy włożyć kartę Micro SD, gdy zródło zasilania i korpus są rozdzielone.

• Nie wolno na siłę wkładać karty Micro SO w odwrotnym kierunku. Może się uszkodzić lub spowodować uszkodzenie produktu.
• W przypadku deszczu lub wysokiej wilgotności wkładanie i wyjmowanie karty Micro SD nie jest zalecane.
  Podczas instalacji/wyjmowania karty Micro SD należy pamiętać o ustawieniu korpusu produktu na płaslim gruncie przed rozpoczęciem użytkowania, aby zapobiec upadnięciu i uszkodzeniu jakichkolviek części.
• Pokrywa produktu powinna być zdemontowana w ciągu maksymalnie 5 minut. W przeciwnym razie wystąpi ryzyko skrapłania się pary wodnej we}snetzu urządzenia.

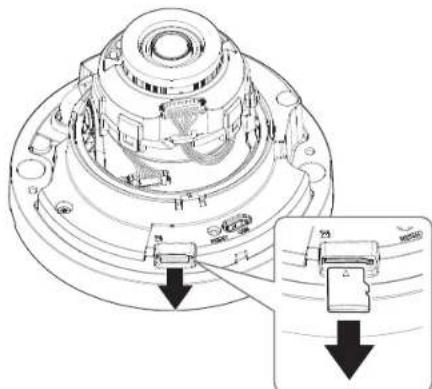

Wyjmowanie karty Micro SD

Aby wysunąć kartę Micro SD z gniazda, delikatnie naciśnij wystającą jej część tak, jak to jest widoczne na schemacie.

• Przed wyjęciem karty Micro SD w obszarze dla urządzenia wybierz ustawienie , naciśnij przycisk [Zastosuj] i wyłącz kamerę.
• W przypadku wyłączenia kamery lub wyjęcia karty Micro SO, która zawiera dane z produktu, dane te mogą ulec utracie lub zniszczeniu.

Instalacja (korpus aparatu)

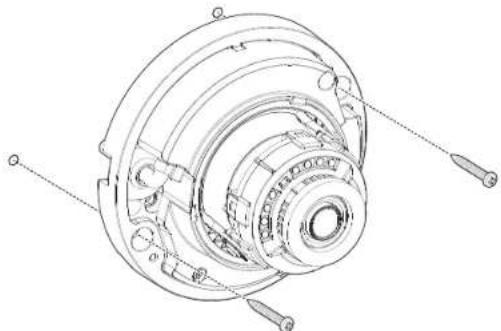

[Bezpośrednia instalacja na ścianie/suficie]

1. Umieść korpus kamery w pożadanym miejscu, uwzględniając przewidziany kierunek monitoringu, zaznacz miejsca pod otwory na śruby a następnie nawierć je.

1. Zamocuj korpus kamery za pomocą odpowiednich śrub.
2. Umiescić w miejscu (sufit lub ściana), które wytrzyma pięciokrotny ciężar kamery z uchwytem instalacyjnym.

instalacja i podłączanie

1. Podłącz kabel sieciowy do portu PoE kamery.
2. Ustaw obiektyw w pożadanym kierunku zgodnie z opisem w rozdziale „Regulacja kierunku monitorowania kamery”. (strona 14)

- Po wychyleniu obiektywu może zajść konieczność ustawienia go, ponieważ obiektyw może zasłaniać ekran.

Podłącz urządzenie monitorujące do portu USB, a następnie sprawdzajje i reguluj. [strona 14]

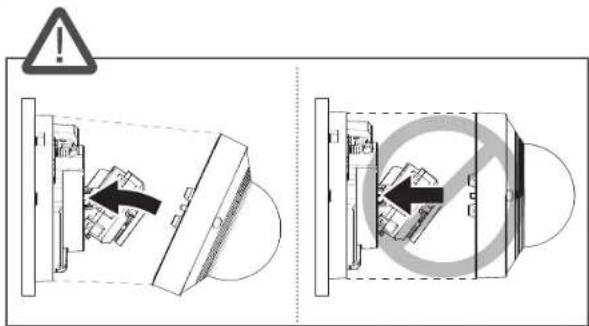

Montaż pokrywy kopułowej

[Bezpośrednia instalacja na ścianie/suficie]

1. Zmontuj pokrywę kopułową.

Należy zwrócić uwagę, aby mocno dokręcić śruby mocujące tak, aby zapobiec uszkodzeniu przez wodę.

Uważaj, aby nie zmienić kierunku monitorowania kamery.

12_ instalacja i podłączanie

Jak podłączyć wodoodporny przewód RJ45 do przewodu sieciowego LAN

1. Wsuń przewód zgodnie z kierunkiem wskazywanym wskazywanym przez strzałkę.

1. Podłącz złącze LAN (męskie) do przewodu.

2. Podłącz wtyczkę modułową RJ45 (żeńską) do złącza RJ45 (męskiego).

Części muszą być od siebie oddzielone.

1. Dokonaj montażu elementów, obracając wtyczkę modułową RJ45 (żeńską) i osłonę ochronną RJ45 zgodnie z ruchem wskazówek zegara (w kierunku pokazanym przez strzałkę).

1. Dokonaj montażu elementów, obracając pokrywę ochronną RJ45 i pokrywę tylną zgodnie z ruchem wskażowek zegara (w kierunku pokazanym przez strzalkę). Po zakończeniu montażu pokrywy tylnnej uszczelka wodoodporna przewodu będzie mocno docisięta do przewodu, co zapewnę jego wodoodporność.

Aby tylną pokrywę można było do korica nakręcić na gwint śruby złącza RJ45, montaż wscystkich elementów musi być pełny.

Montaż na zewnątrz budynku

W przypadku montażu na zewnątrz budynku, kamerę należy uszczelnić wodoszczelną taśmą z kauczuku butylowego dostępną w sklepach, tak aby woda nie dostawała się przez zamocowany na zewnątrz kabel.

1. Podłącz kabel sieciowy.

2. Taśmą wodoszczelną (z kauczuku butylowego) owinąć osłonkę czarnego kabla (Obszar A) oraz obszar złącza kabla, tak aby powstała zakładka szeroka na ponad połowę szerokości użytej taśmy butylowo-kauczukowej.

- Jeśli ostonka kabla nie jest właściwie uszczelniona, może to być bezpośrednią przyczyną przecieku. Zapewnić szczelność kabla przez ścisłe ownięcie jego taśmą.

Taśma butylowo-kauczukova jest wykonana z kauczuku butylowego, który można rozciągnąć do jego dvukrotnej pierwotnej długości.

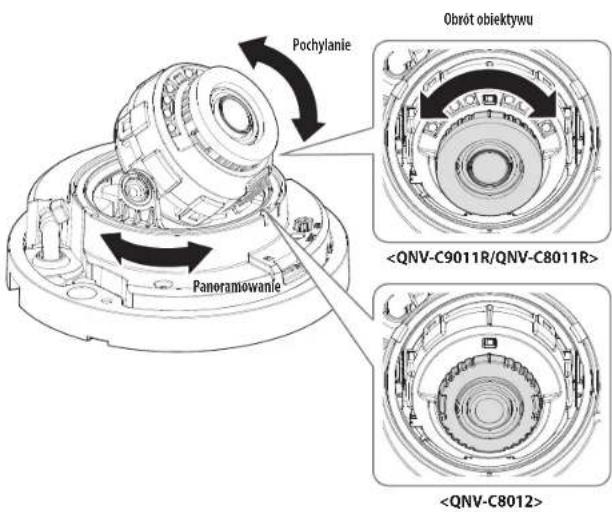

REGULACJA KIERUNKU MONITOROWANIA KAMERY

- Ustawianie kierunku monitorowania

Kierunek kamery można wyregulować dopiero, gdy kamera jest zamocowana na suficie. Wtedy obrót głównego korpusu kamery w lewo i w prawo zwie się PAN, a ustawienie kąta kamery zwie się PRZECHYL.

- Kat panoramowania to 0° - 350°.

- Kat wychylania to -35° - 70°.

- Kat rotacji to 0° - 355°.

- Metody regulacji

1. Dostosuj kąt panoramowania, uwzględniając kierunek do monitorowania.
2. Dostosuj kąt poziomy tak, aby obraz wideo nie odwracal się po obróceniu.
3. Dostosuj kąt pochylenia do kierunku, który chcesz monitorować.

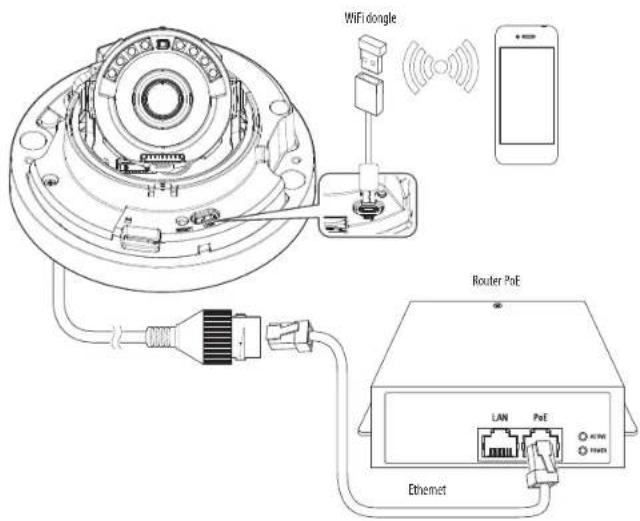

PODŁĄCZANIE INNEGO URZĄDZENIA

■ Port Micro USB słuzy łatwiejszej instalacji oraz nie jest zalecany dla celów monitoringu.

Zasilanie i łączenie w sieć

Podłącz urządzenie PoE do portu PoE kamery.

• Podłącz i używaj reuterą z funkcją PoE.
  Użyj urządzenia PoE, które obsługuje standard IEEE 802.3af.
• Jeśli wykonasz połączenie za pomocą routera z funkcją PoE, nie będziesz potrzebował osobnego kabla zasilającego, aby go włączyć.

Specyfikacja kabla sieciowego

Przedmiot Zawartość Uwagi
łącze RJ-45(10/100BASE-T)
Ethernet 10/100BASE-T 10/100 Mbps
Kabel Kategoria 5e lub wyższa
Odległość maks. 100m Rezystancja prądu stałego ≤ 0,125 0/m
Obstupa PoE IEEE 802.3af

Łączenie z siecią WiFi

Konfiguracja kamery

1. Adapter OTG (5 styków) i klucz WiFi podłącz do portu Micro USB.

Ustawienia smartfonu

1. Zainstaluj aplikację instalacyjną Wisenet.
2. Po włączeniu sieci WiFi wybierz identyfikator SSID kamery.
3. Uruchom aplikację instalacyjną Wisenet.
4. Po załogowaniu się do kamery nastąpi połączenie z obrazem wideo.

■ Wideo zostanie odtworzone bez logowania się podczas początkowego nawiązywania połączenia.

1. Można ustawiać kąt widzenia, obserwując wideo przez smartfon.

Zalecany producent klucza sprzętowego

Producent	Model
NETIS	WF2123 n300
EDIMAX	EW-781UN V2 (Nowa versja)
IP Time	N100mini
IP Time	N105L
TP-LINK	TL-WN823N V1
TP-LINK	TL-WN725N
TP-LINK	T2U Nano
ASUS	USB N13
ASUS	USB-N10 NANO
NETGEAR	WNA3100M
IODATA	WN-G150UMIN
IODATA	WN-S150UM
TOTOLINK	N300UM

połączenie sieciowe i konfiguracja

Można skonfigurować ustawienia sieciowe zgodnie z charakterystyką sieci użytkownika.

PODŁĄCZANIE KAMERY BEZPOŚREDNIO DO SIECI LOKALNEJ

Podłączanie do kamery lokalnego komputera PC przyłączonego do sieci lokalnej

1. Uruchom na lokalnym komputerze PC przeglądarkę internetową.
2. Na pasku adresu przeglądarki wpisz adres IP kamery.

Zdalny komputer PC podłączony do zewnętrznej sieci Internet poza siecą lokalną może nie połączyć się z kamera podłączoną do intranetu, jeśli przekazywanie portów nie zostanie prawidłowo ustawione lub gdy działa zapona. Wt takim wypadku, aby rozwiągać problem, należy skontaktować się z administratororem sieci.

Domyślnym ustawieniem fabrycznym jest automatyczne przydzielanie adresu IP przez serwer DHCP.

Jeśli serwer DHCP nie jest dostępny, adres IP zostanie ustawierw na 192.168.1.100.

Aby zmienić adres IP, użyj programu Device Manager.

Aby uzyskać więcej informacji nt. korzystania z programu Device Manager, patrz „Korzystanie z programu Device Manager”. (Strona 17)

PODŁĄCZANIE KAMERY BEZPOŚREDNIO DO MODEMU DSL/TELEWIZJI KABLOWEJ OPARTEGO NA PROTOKOLE DHCP

1. Połączenie użytkownika PC bezpośrednio z kamera sieciową.
2. Uruchom Device Manager i zmień adres IP kamery, aby można było użyć przeglądarki internetowej na pulpicie do połączenia się z kamerą.
3. Uzyskaj połączenie z przeglądarką Web Viewer za pomocą przeglądarki internetowej.
4. Przejdź do strony [Ustawienia].
5. Przejdź do opcji [Sieć] – [DDNS] i skonfiguruj ustawienia DDNS.
6. Przejdź do [Basic] - [IP & Port] I ustaw typ IP do [DHCP].
7. Podłącz odłączoną od komputera kamerę, bezpośrednio do modemu.
8. Uruchom kamere ponownie.

Informacje na temat sposobu konfiguracji DDNS można znaleźć w systemie pomocy online przeglądarki Web Viewer.

Informacje na temat sposobu ustawiania formatu IP można znaleźć w systemie pomocy online przeglądarki Web Viewer.

KORZYSTANIE Z PROGRAMU DEVICE MANAGER

- Program Device Manager można pobrać z menu – v witrynie Hanwha Vision (https://www.HanwhaVision.com).

- Więcej instrukcji programu Device Manager można znaleźć w menu na strunie główne.

AUTOMATYCZNE WYSZUKIWANIE KAMERY

Jeśli kamera jest podłączona do tej samej sieci komputera PC, na którym jest zainstalowany Device Manager, możesz znaleźć kamerę sieciową za pomocą funkcji wyszukiwania.

1. Kliknij na stronie głównej programu Device Manager.
2. Sprawdź kamerę z listy.
3. Sprawdź adres MAC na naklejce dołączonej do kamery.

KONFIGUROWANIE ADRESU IP

Jeśli chcesz zmienić ustawienia sieci kamery, znak musi być widoczny w . Kliknij na stronie głównej, aby się załogować.

Konfigurowanie statycznego IP

Ręcznie wstaw i skonfiguruj adres IP i informacje o porcie.

1. Kliknij kamere z listy dla której chcesz zmienić ustawienia IP.
2. Kliknij na stronie głównej programu Device Manager.
3. Wybierz .

- Informacje IP kamery zostaną wyświetlone zgodnie z poprzednim ustawieniem.

1. Wypełnij kategorie związane z IP & Port.

Jeżeli nie jest używany Ruter szerokopasmowy

Zapytaj o ustawioną wartość menedżera sieci , , .

• HTTP Port : Umożliwia dostęp do kamery za pomocą przeglądarki internetowej; domyślna wartość to 80.
• RTSP Port : Port sterujący strumieniowaniem w czasie rzeczywistym. Początkowa wartość to 554.

Jeżeli używany jest Ruter szerokopasmowy

• IP Address: Wpisz adres mieszczący się w zakresie IP podanym przez Ruter szerokopasmowy. Np. 192.168.1.2\~254, 192.168.0.2\~254, 192.168.XXX.2\~254
• Subnet Mask : Opcja Ruter szerokopasmowy będzie także stanowić kamery.
• Gateway : Opcja Ruter szerokopasmowy będzie także stanowić kamery.

• Ustavienia mogą być różne, w zależności od Ruter szerokopasmowy. Aby uzyskać więcej informacji, patrz instrukcja obsługi odpowiedniego rutera.
  Aby uzyskać viȩrej informacji na temat przekierowywania portu rutera szerokopasmowego, petrz ceȩć "Konfigurowanie Przekazywania Zakresu Portów (Mapowania Portów)". (Strona 19)

Jeżeli do Ruter szerokopasmowy jest podłączonych więcej niż jedna kamera

Skonfiguruj ustawienia powiązane z adresem IP oraz portem osobno.

Np.

Kategoria Kamera 1 Kamera 2
Ustawleniazwiązane z IP	IP Address	192.168.1.100	192.168.1.101
	Submit Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Ustawleniazwiązane z portem	HTTP Port	8080	8081
	RTSP Port	554	555

- Jeżeli opcja ma inną wartość niż 80, należy podać numer w pasku adresu przeglądarki internetowej, aby móc uzyskać dostęp do kamery.

Np. http://Adres IP: port HTTP

http://192.168.1.100:8080

1. Kliknij przycisk [Zastosuj].
2. Jeśli wyświetlona zostanie wiadomość o powodzeniu, kliknij [OK].

połączenie sieciowe i konfiguracja

Konfigurowanie dynamicznego IP

Odbierz adres IP z DHCP.

- Przykład środowiska dynamicznego IP

• Jeżeli do Ruter szerokopasmowy IP z podłączonymi kamerami zostanie przypisany adres IP przez serwer DHCP
• Jeżeli kamera zostanie podłączona bezpośrednio do xDSL lub modemu kablowego za pomocą protokołów DHCP

- Jeżeli adresy IP są przypisywane przez wewnętrzny serwer DHCP przez sieć LAN

1. Kliknij kamerę z listy dla której chcesz zmienić ustawienia IP.
2. Kliknij na stronie głównej programu Device Manager.
3. Wybierz
4. Kliknij przycisk [Zastosuj].
5. Jeśli wyświetlona zostanie wiadomość o powodzeniu, kliknij [OK].

REÇZNA REJESTRACJA KAMERY

Jeśli nie można znaleźć kamery za pomocą funkcji wyszukiwania, kamerę można zarejestrować zdalnie, ręcznie wprowadzając informacje o IP, jeśli kamera jest podłączona do sieci zewnętrznej.

1. Kliknij – na stronie głównej programu Device Manager.
2. Wstaw zakres szukanego adresu IP.
3. Wybierz zarejestrowanej kamery i wstaw port HTTP, ID oraz hasło.
4. Kliknij przycisk [Rejestruj].
5. Sprawdź, czy kamera jest zarejestrowana.
6. Sprawdź adres MAC na naklejce dołączonej do kamery.

1. Kliknij kamerę z listy dla której chcesz automatycznie skonfigurować IP.
2. Kliknij < + > na głównej stronie programu Device Manager. • Pojawi sie menu ustawień sprzętu.
3. W menu kliknij
4. Kliknij przycisk [Zamknij].

Jeżeli zainstalowany jest Ruter szerokopasmowy z podłączoną kamera, należy ustawić przekazywanie zakresu portów na Ruter szerokopasmowy, aby zdalny komputer mógł uzyskać dostęp do kamery za jego pośrednictwem.

Ręczne przekazywanie zakresu portów

1. Z menu Konfiguracja Ruter szerokopasmowy, wybierz opcje . W celu ustawienia przekazywania zakresu portów dla rutera innego producenta należy zapoznać się z instrukcją obsługi tego Ruter szerokopasmowy.
2. Wybierz opcję oraz dla każdej kamery podłączonej do Ruter szerokopasmowy. Numer każdego portu, który ma zostać skonfigurowany do routera IP, należy ustawić zgodnie z numerem portu określonym w menu - - w przeglądarce Web Viewer kamery.
3. Po zakończeniu kliknij opcję [Save Settings]. Ustawlenia zostaną zaplsane.

Ustawienie przekierowania portu jest przykładem ustawienia routera IP CISCO.

Ustawienia mogą być różne, w zależności od Ruter szerokopasmowy. Aby uzyskać więcej informacji, patrz instrukcja obsługi odpowiedniego rutera.

Konfigurowanie opcji Przekazywanie zakresu portów dla kilku kamer sieciowych

• Uzytkownik może ustawić przekierowanie portu na Ruter szerokopasmowy na stronie Internetowej konfiguracji.
• Użytkownik może zmienić każdy port za pomocą ekranu ustawień kamery.

W przypadku podłączenia Kamery 1 i Kamery 2 do rutera :

Przekierowanie portów może zostać ustawione bez dodatkowych ustawień routera, jeżeli routerologicuje funkcję UPn? (Universal Plug and Plug). Po podłączeniu kamery siedłowej zasmacz pole wyboru w menu w oknie w "Ustawieniach > Sief > DDNS".

PODŁĄCZANIE DO KAMERY ZA POMOĆĄ UDOSTĘPNIONEGO LOKALNEGO KOMPUTERA

1. Uruchom program Device Manager.
   Aplikacja wyszuka podłączone kamery i wyświetli je w postaci listy.
2. Kliknij dwukrotnie kamere, aby uzyskać do niej dostęp.
   Zostanie uruchomiona przeglądarka Internetowa i nastąpi połączenie z kamerą.

Do kamery można przejść także wpisując adres IP znalezionej kamery w pasku adresu przeglądarki internetowej.

PODŁĄCZANIE DO KAMERY ZE ZDALNEGO KOMPUTERA PRZEZ INTERNET

Na komputerze zdalnym, który nie znajduje się w klastrze sieclowym routera szerokopasmowego, użytkownicy mogą uzyskać dostęp do kamer w sieci routera szerokopasmowego, używając DDNS URL kamery.

1. Aby możliwe było uzyskanie dostępu do kamery w sieci Ruter szerokopasmowy, należy ustawić przekazywanie zakresu portów Ruter szerokopasmowy.
2. Na zdalnym komputerze uruchom przeglądarkę internetową i wpisz adres URL DDNS kamery lub adres Ruter szerokopasmowy szerokopasmowy w pasku adresu. Np. http://ddns.hanwha-security.com/ID

- Aby korzystać z DONS, zarejestruj się na stronie głównej DDNS (http://ddns.hanwha-security.com) i zarejestruj produkt v [Moje DDNS] > [Zarejestruj Produkt].

PODŁĄCZANIE DO KAMERY

Zazwyczaj należy postępować w następujący sposób

1. Uruchom przeglądarkę internetową.
2. Wpisz adres IP kamery w pasku adresu.

np. • Adres IP (IPv4): 192.168.1.100 → http://192.168.1.100

- powinno zostać wyświetlone okno dialogowe.

- Adres IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111

zostać wyświetlone okno dialogowe.

Jeśli port http jest inny niż 80

1. Uruchom przeglądarkę internetową.
2. Wpisz adres IP i numer portu HTTP kamery w pasku adresu.

np. Adres IP : 192.168.1.100: numer portu HTTP (8080)

→ http://192.168.1.100:8080 - powinno zostać wyświetlone okno dialogowe logowania.

Za pomocą URL

1. Uruchom przeglądarkę internetową.
2. Wpisz adres URL DDNS kamery w pasku adresu.

np. Adres URL : http://ddns.hanwha-security.com/ID

- powinno zostać wyświetlone okno dialogowe logowania.

■ Połączenie sledowe jest wyłączone w środowisku ograniczenym do LAN.

Połączenie przez UPnP

1. Uruchomić klienta lub system operacyjny obsługujący protokół UPnP.
2. Aby wyszukać, kliknąć w nazwę kamery.

W systemie Windows, kliknąć w nazwę kamery wyszukaną w menu sieciowym.

- Okno logowania jest otwarte.

Połączenie przez Bonjour

1. Uruchomić klienta lub system operacyjny obsługujący protokół Bonjour.
2. Aby wyszukać, kliknąć w nazwę kamery.

W Mac SO kliknąć w nazwę kamery wyszukaną w zakładce Bonjour na Safari.

- Okno logowania jest otwarte.

Sprawdzanie adresu DDNS

Jeśli kamera została podłączona bezpośrednio do przewodowego modemu DHCP lub DSL, adres IP będzie zmieniał się przy każdej próble połączenia się z infrastrukturą dostawcy Internetowego (firmy, z którą została podpisana umowa o świadczenie usług komunikacyjnych).

W takim przypadku użytkownik nie będzie informowany o zmianie adresu IP przez DDNS.

Po zarejestrowaniu urządzenia z dynamicznym adresem IP w serwerze DDNS można bezpiecznie sprawdzić zmienlony adres IP podczas uzyskłwania dostępu do urządzenia. Aby zarejestrować urządzenie na serwerze

, najpierw wejdź na stronę http://ddns.hanwha-security.com i zarejestruj urządzenie, a następnie

dla opcji - przeglądarki Web Viewer wybierz ustawienie oraz podaj używane do rejestracji DDNS.

przegładarka internetowa

USTAWIENIA HASŁA

Pierwsze użycie produktu wiąże się z koniecznością rejestracji loginu i hasła.

- W przypadku nowego hasta składającego się z 8 do 9 znaków musisz użyć co najmniej 3 z następujarczy: wielkie/male litery, cyfry i znaki specjalne. - W przypadku hasta składającego się z 10 lub więcej znaków musisz użyć co najmniej 2 z wyżej wymienionych znaków. (olshuga do 64 znaków) - Dozwolone znaki specjalne: \~ k@%^&( )_+=([ ]|^<>,>/

• Hasło nie może posiadać spacji.
  Dla poprawy bezpieczeństwa nie zaleca się powtarzania tych samych znaków po kolei ani używania kolejnych znaków klawiatury.
• Jeżeli hasło zostało utracone, nacisnać przycisk [RESET] i inicjovac produkt. Zatem hasło należy zapamiętać, lub zapisać.

Przy każdej próbie uzyskania dostępu do kamery zostanie wyświetlono okno logowania. Wprowadź ID użytkownika i hasło, aby uzyskać dostęp do kamery.

1. Wpisz słowo "admin" w polu . Identyfikator administratora, „admin”, można zmienić w Web Viewer.
2. Wprowadź hasło w polu .
3. Kliknij przycisk [Sign in]. Jeżeli logowanie się powiodło, zostanie wyświetlony ekran aplikacji Live Viewer.

Podczas korzystania z podglądu internetowego należy zwrócić uwagę na bezpieczeństwo i sprawdzić, czy obraz jest szyfrowany.

- Najlepszajakość wideo można uzyskać przy ekranie o rozmiarze 100%. Zmniejszenie współczynnika może spowodować obciędie krawędzi obrazu.

USTAWIANIE PRZEGLĄDARKI INTERNETOWEJ KAMERY

1. Kliknij ikone [Ustawienia (
2. Wyświetlone zostanie okno Ustawienia.
3. Ustawienia dotyczące podstawowych informacji o kamerze, wideo, dźwięku, sieci, zdarzeń, analizy i systemu można skonfigurować za pośrednictwem sieci.
4. Kliknij opcję , aby wyświetlić szczegółowy opis każdej funkcji.

ROZWIĄZYWANIE PROBLEMÓW

PROBLEM ROZWIĄZANIE
Nie wyświetli się żadne vídeo poprzez dostęp do bezpłatnej przeglądarki na Safari poprzez HTTPS.	W oknie uwierzytelinianie wysświetionym przy pierwszym dostępie do protokolu https kilkijn opcję „Pokaz certyfikat uwierzytelnienia” i 1 zaznacz pole vyboru „Zawsze ufaj, nawiąznię połączenie do określonego IP przeglądarki Weblieuver”.Jeśli przeglądarka nadał odmawia wyswietiania vídeo po wyborze "Następny" w poniższym oknie komunikatów, należy nadsnąć klwisz poleczenia + Q w celu opuszczenia przeglądarki Safari, uzyskać ponowy dostęp i wykonac podane wyżej procedury.
Nie mogę uzyskać dostępu do kamery z przeglądarki internetowej.	Sprawdź, czy ustawienia siedowe kamery są odpowiednie.Sprawdź, czy wszystkie kabie siedowe zostały podłączone pravidłowo.W przypadku łączenia za pomocą DHCP sprawdź, czy kamera otrzymała dynamiczny adres IP.Jesli kamera jest podłączenia da Ruter szerukupasmowy, sprawdź, czy przekazyvanie portów został skonfigurowane pravidłowo.
Program podglądu został odlączony podczas monitorowania.	Podłączone programy podglądu zostąje othłączone przy każdej zmianie konfiguracji kamery lub sieci.Sprawdź wszystkie połączenia siedowe.
Kamera podłączona do sieci nie jest wykrywana w programie Device Manager.	Wyłącz cz zapore na komputerze PC i wyszukaj kamery ponuvnie.
Obrazy nakładają się na sieble.	Sprawdź, czy ilika kamer nie jest ustawionych na ten sam adres multiemisji. Jeśli jest używany ten sam adres przez wiele kamer, obrazy mogą się na siebie nakładać.
Brak obrazu.	Jeśli metoda transmisji to multiemisja, sprawdź, czy router w sieci lokalnej, do którego jest podłączona kamera, obfoluguje multiemisje.
Głos nie został nagrany pomimo skonfigurowania ustawień wejścia audio.	Zaznacz pole vyboru. -
zJustw pozycji <Włącz.>, ale nie otrzymuję zawiadomlen email nawet jeżeli nastąpilo zdarzenie ruchu.	Sprawdź ustawienia w następującej kolejności:A. Sprawdź ustawienia opcji <Data i godzina>.B. Dia opcji <Wykrywanie ruchu> powinno być wybrane ustawienie <Włącz>.C. Zaznacz, jeśli wytrano uycie opcji <Ł-mail> w menu <Konfig.zarzeń#.

PROBLEM ROZWIĄZANIE
Nagrywanie na karcie Micro SD jest nlemożliwe.	• Sprawdź, czy karta pamięci nie jest uszkodzona.• Kartę Micro SD należy wymieniać wtrzydy, goby urządzenie jest odłączone od zasilania.
Karta Micro SD jest włóżona, jednak kamera nie działa prawidłowo.	• Sprawdź, czy karta Micro SD została włóżona odpowiednią stronę. Ta kamera nie guarantuje działania karty Micro SD sfomatowanej w innych urządzeniach.• Stormatuj kartę Micro SD ponownie w menu
Nie można nagrywać w NAS.	• Upewnic się, że informacja rejestrowana w NAS jest poprawna.
Raportuje że ustawienia NAS nie powłodły się.	• Upewnic się, że adres IP NAS jest poprawny.• Upewnic się, że ID/hasło NAS są poprawne.• Korzystając z ID NAS, upewnic się, że jest dostęp do foldenu wskazanego jako podstawowy.• Upewnic się, że SMB/CIFS nie są zaznaczone.• Upewnic się, że adres IP NAS oraz adres IP karnery mają taki sam formatą.何 i Początkowa wartość maski podśeń NAS i karnery wynosi 255.255.255.0.Jeżeli adres IP jest 192.168.20.32 adres IP NAS IP powinien zawierać się w 192.168.20.1~ 192.168.20.255.• Sprawdź czy podejmowales probe dostępu jako inny użytkownik bez formatowania zapisanego bądź używanego podstawowego foldenu.• Upewnic się, że wykorzystywnany jest zalecany sprzęt NAS.

Na wszystkich etapach produkcji firma Hanwha Vision dba o środowisko naturalne ivykonuje wiele działari dając do dostarczenia klientom produktów niegrożnych dla środowiska.

Oznaczenie „Eco” świadczy o tym, że firma Hanvha Vision wytwarza produkty nieszkodliwe dla środowiska oraz wskazuje, że niniejszy produkt spełnia wymagania przedstawione w dyrektywie RoHS obowiązującej w UE.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

To oznaczenie umieszczene na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacić nie należy tego produktu ani jego akcesoriów (inp. ładowariń, zestawu słudawkowego, przewodu USB) wyrzucat vraz ze zwykłymi odpadami gospodarstwa domowego. Aby unilinką szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrotołeanego usowania odpadów, prosimy o oddzielenie bych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska retyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki urnowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.

Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt

[Dotyczy obszaru Unii Europejskiej oraz innych krajów europejskich posiadających oddzielne systemy zwrotu zużytych baterii.]

Niniejsze oznaczenie na bateri, instruktji obstugi opovalowanie oznaca, ze po upływie okresu użytkowania baterie, w które wyposażonyt tyd dany produkt, nie mogą zostać usunięt e wraz z innymi odpadami pochodzączymi z gospodanstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg. Cd lub Pb) vskazują, ze dana bateria zawiera ręć, kadm lub olów i ilości przewyczającej poziomy odniesienia opisane w dysrektywie WE 2006/66. Jeśli baterie nie zastana popravnie zutylizowane, substancje te mogą powodować zagrozenie dla zdrowka ludzkiego lub środowiska naturalnego. Alcy chronić zasoby naturalne i promować ponowne wykorzystanie materiałów, należy oddzielać baterie od innego typu odpadów i podawacje je utylizacji poprzez lokalny, bezplatny system svrotu baterii.

Hanwha

Vision
