INSTRUKCJA OBSŁUGI KRC 311UW Kross

INSTRUKCJA UŻYTKOWANIA LICZNIKA KRC 311UW

MODE
SET

Przed użyciem produktu przeczytaj uważnie instrukcję i przechowuj ją w bezpiecznym miejscu przez cały okres użytkowania, aby móc ją przeglądać w razie potrzeby.

AKCESORIA W ZESTAWIE

Magnes

Licznik
Uchwyt montażowy

Sensor

Gumowy O-ring

Przewód USB-C

Gumowa podkładka

Trytytka

INSTALACJA LICZNIKA

Przekręć komputer o 45 stopni. Włóż komputer w uchwyt.

Obróć komputer zgodnie z ruchem wskazówek zegara, aż będzie znajdował się w tej samej pozycji co uchwyt.

MONTAŻ SENSORA

Sensor zamociu po tej samej stronie przedniego widelca,

co uchwyt licznika. Jeśli uchwyt jest zamocowany na mostku, możesz zamocować nadajnik po obu stronach Sensor

Maksymalna odległość między nadajnikiem a komputerem wynosi 60 cm w zakresie 30°.

max.5mm

UWAGA:

Odegłość między sensorem a magnesem powinna wynosić mniej niż 5 mm. Dostosuj pozycję magnesu w tym zakresie. Upewnii się, że magnes i sensor nie dotykają się podczas jazdy. Umieść sensor tak, aby strona z napisem "sensor" była bliżej magnesu (po wewnętrznej stronie).

4

MONTAŻ MAGNESU

Umiesć magnes na szprysze na tej samej wysokości, co sensor. Zamocui przy pomocy gwintowanej nakretki.

Zakręć przednim kołem i sprawdź, czy sygnał jest prawidłowno przesyłany do licznika.

AUTO ON/OFF:

Komputer automatycznie przechodzi w tryb czuwania po 4 minutach od zatrzymania roweru. Automatycznie uruchamia się rozpoczynając pomiar po wznowieniu jazdy, lub po 10 sekundach od naciśnięcia przycisku.

5

FUNKCJE LICZNIKA

DIST:

DYSTANS WYCIECZKI

ODO:

DYSTANS CAŁKOWITY

KMH

JEDNOSTKI PRĘDKOŚCI

MXS:

PŘEDKOŚĆ MAKSYMALNA

AVS:

PŘEDKOSC SREDNIA

RTM:

CZAS JAZDY

TTM:

CAŁKOWITY CZAS JAZDY

INSTRUKCJA MONTAŻU

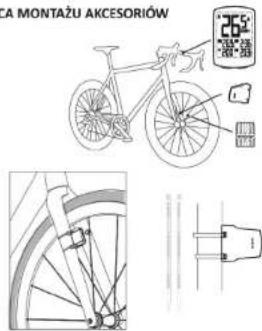

MIEJSCA MONTAŻU AKCESORIÓW

2

POMIAR OBWODU KOŁA

Przed ustawieniem obwodu koła, ustal jego rzecrywisty obwód. Możest to wykonać na dwa sposoby:

1. Zanotuj oznaczony rozmiar na kole, a następnie znajdź obwód w tabeli, która mająwie się w tęj i instrukcji.

2. Zaznacz punkt na kole, przetocz rower a jeden pełny obrót koła, a zmierzona odległość to obwód koła (w jednostkach mm). Aby pomiar był bardzo dokładny, w trakcie przetaczania usiędź na rowerze.

PODŚWIETLENIE WYŚWIETLACZA (EL)

Aby włączyć podświetlenie, naciśnij jednocześnie przyciski SET i MODE (EL ON). Tryb podświetlenia nie jest ograniczony czasowo. Aby wyłączyć, ponownie naciśnij jednocześnie przyciski SET i MODE (EL OFF).

الله.
1916 2009
ELON

(1)
1918 [2009]
EL OFF

6

INSTALACJA BATERII

Włoż monetę w szczeliny pokrywy baterii. Aby otworzyć pokrywę baterii obróć ją przeciwnie do ruchu wskazówek zegar. Włoż baterię CR2032, upewniając się, że anoda (+) jest skierowana do góry, w stronę pokrywy baterii.

Zamknij pokrywę, obracając ję zgodnie z ruchem wskazówek zegana.

Przed montażem umieśc gumową podkładkę pod uchwymem i określ ostateczną pozycję licznika na kierownicy / mostku. Zamocuj uchwyt na kierowniky za pomocą dołączonego gumowego O-ringu. Sprawdź pozycję i funkcjonalni或是 uchwytu. Jeśli uchwyt montujesz na mostku, zmień kieruneli uchwytu zgodnie z ilustracją.

Aby wejść w tryb ustawień SET UP, trzymaj wciśnięty lewy przycisk MODE przez 2 sekundy.

W trybie SET UP naciśnij SET, aby wprowadzić prawidłowe dane liczbowe. Naciśnij przycisk MODE, aby potwierdzić wprowadzone dane i przejść do następnych ustawień.

8

DANE WYŚWIETLANE NA LICZNIKU

9

OBJAŚNIENIE FUNKCJI

Zegar (CLOCK): Wyswietla czas w formacie 12-godzinnym lub

Dystans Podróży (DST): Wskazuje dystans przebytego od ostatniego

Całkowity Dystans (ODO): Wskazuje całkowitą liczbę przejechanych

kmrym. Mudeha go ustawic w trybie SET UP Maksymalna Predknisć (MXS): Okredia ma

od ostatniego resetu danych.

Srednia Prędkość (AVG): jest obliczana na podstawie zmierzonej prędkości km/h i całkowitego czasu jazdy od ostatniego resetu danych. Czas Podróży (RTM): Wskazuje czas jazdy od ostatniego resetu danych. Całkowity Czas Jazdy (TTM): Wskazuje całkowity czas jazdy. Można go ustawić w trybie SET UP,

Aby zresetować ustawienia licznika, przytrzymaj przez 3 sekundy wciśnięty przycisk SET. Pojawi się ostrzeżenie RESET, które będzie migać dwukrotnie. Po czym dane zostaną wyzerowane.

10

ŁADOWANIE BATERII

Batenie licznikaładuj tylko za pomocą dołączonego do zestawu kabla USB, inny kabel może snowodować użkodzenie.

Zawsze odłączaj kabel po naładowaniu.

Nie zostawiaj bez nadzoru podczas ładowania.

Po naładowaniu upewnii się, że port USB jest zabezpieczony pokrywką. Bateria miów się guaranteeć podczas łackowania.

Dla żywotności baterii korzystniejsze jest przeprowadzanie kilku

krutszych Lykinaadowania dla jednego pełnego cyklu.

Omkaj bardzo szyłniego tałowania tałowani kami o duże pojemnosci Naladuń baterie przed długim przechowysaniem (hateria, musi

ładowana przynajmniej raz na 6 miesięcy).

Nie ładuj, ani nie używaj uszkodzonego licznika.

USB 5V

11

WSKAŻNIK STANU BATERII

100% wskaźnika baterii - żywotność baterii 150 godzin / 12 godzin z podświetleniem LED.

50% wskaźnika baterii - żywotność baterii 60 godzin / 5 godzin z podświetleniem LED.

25% wskaźnika baterii - naładuj komputer (żywotność baterii 10 godzin / 0,5 godziny z podświetleniem LED).

12

UWAGI

Podczas jazdy zawsze zwracaj uwagę na drogę którą się poruszasz. Regularnie sprawdzaj odległość między sensorem a magnesem.

W pobliżu: smartionów, komputerów, powerbanków, świsteł, innych urządzeń bezprzewodowych, śródeł wysokiego napięcia, przejazdów kolejowych itp., w związku z wytwarzaniem przez nie pola elektromagnetycznego, mogą wystąpić zakłócenia w bezprzewodowym przesyłaniu danych.

Zawsze zdcjmuł komputer podczas konserwiccji roweru, oraz wtedy, gdy jest on przachowywnany a zewnątrz (chron przed deszaczen i śniegiem). Pojemność baterii może się zmniejszyć do około 70-80% po 300-500 cyklach ładowania. Pojemność baterii maleje przy niższych temperaturach. Nie wystawiają komputera na wysoką temperatur powyżej =40°C (np. w gorącym samochodzie), niskie temperatury poniżej 0°C, wysoką wilgotność i bezpośrednie działanie promieni słonecznych. Przechowu w chłodnym, suchym miejscu, z dala od dzieci, drożet ciepła i materiałów łatwopalnych. Chrono przed ogniem i substancjami łatwopalynymi.

Nie zanurzaj w wodzie. Komputer jest wodoodporny, można go używać podczas lekkiego deszczu. W przypadku silnego deszczu zaleca się przechowywanie w suchnym miejscu. Nie czyść wodą ani agresywnymi trodkami czyszczącymi. Nie demontuj ani nie modytkul komputera, baterii i akcesoriów.

Utylizuj komputer i baterię zgodnie z regulacjami prawnymi obowiązującymi, w kraju w którym się znajdujesz.

13

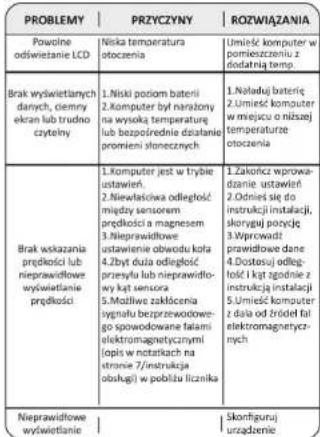

PROBLEMY, ICH PRZYCZYNY I ROZWIAZANIA

SPECYFIKACJA

Sensor prędkości: bezkontaktowy sensor magnetyczny

Bezprzewodowa transmisja danych: kodowana transmisja niskiej

Częstotelnowski 125 kHz

Rodzaj baterii: litowo-polimerowa 301535 / 120 mAh (0,45 Wh) / 4.2V Ładowanie: za pomocą kabla Micro USB-C, z wskaźnikiem stanu baterii i ładowania, czas ładowania 1-2h

Waga komputera z uchwytem: 38g, waga baterii: 10g

jednostka obwodu kola: mm

temperatura pracy: 06 °C do 40 °C

Schlorth F: IPX6 Material type

Wymiary: długość 76 mm, szerokość 65 mm, wysokość 19 mm

GWARANCJA

Gwarancja nie objumuje uzkodzeń spowodowanych ekstremalnymi temperaturami, fizycznym uszkodzeniem wynikającym z niewłaściwego użytkowania, nieprawidłowych napraw, niewłaściwego montażu, modyfikacji uchwytu lub nieprawidłowego użytkowania. Dostawca nie ponosi odpowiedzialności za obrażenia ani inne szkody wynikające z niewłaściwego użytkowania tego produktu w jakichkolwiek okolicznościciel. Specyfikacje i projekty mogą ulec zmianie bez wcześniejszego powiadmienia.
