Typ produktu	Rower elektryczny
Marka	Kross
Model	Level 2.0
Masa całkowita	Ok. 22 kg
Maksymalne obciążenie	120 kg
Materiał ramy	Aluminium 6061
Rozmiar kół	27.5 cala
Typ napędu	Silnik środkowy / tylna piasta
Moc silnika	250 W (ciągła)
Moment obrotowy silnika	50 Nm
Pojemność baterii	36 V / 14 Ah (504 Wh)
Zasięg maksymalny	Do 100 km (przy wspomaganiu 1 z 5)
Maksymalna prędkość (wspomaganie)	25 km/h
Liczba biegów	9 (przerzutka Shimano Altus)
Hamulce	Tarczowe hydrauliczne (przód i tył)
Amortyzacja	Widelec amortyzowany (skok 100 mm)
Wskaźnik poziomu baterii	Wyświetlacz LCD
Oświetlenie	LED (przód i tył), zasilane z baterii
Czas ładowania baterii	4-6 godzin
Stopień wodoodporności	IPX4
Gwarancja	2 lata na ramę i elementy elektryczne

Często zadawane pytania - Level 2.0 Kross

Jaki jest zasięg roweru Kross Level 2.0 na jednym ładowaniu?

Zasięg wynosi do 100 km przy korzystaniu z najniższego poziomu wspomagania (1 z 5). W praktyce zasięg może być mniejszy w zależności od stylu jazdy, terenu i temperatury.

Jak długo trwa pełne naładowanie baterii?

Pełne naładowanie baterii (36 V / 14 Ah) trwa około 4-6 godzin przy użyciu oryginalnej ładowarki.

Jak konserwować baterię roweru?

Należy przechowywać baterię w temperaturze 10-25°C, unikać głębokiego rozładowania (poniżej 10%) i ładować do 80% przy dłuższym nieużytkowaniu. Raz na miesiąc warto naładować ją do pełna i rozładować do 50%.

Czy rower Kross Level 2.0 ma homologację drogową?

Tak, jako rower elektryczny z silnikiem 250 W i wspomaganiem do 25 km/h spełnia normy EN 15194 i może być używany na drogach publicznych.

Jakie jest maksymalne obciążenie roweru?

Maksymalne obciążenie całkowite (rower + rowerzysta + bagaż) wynosi 120 kg.

Czy można zdemontować baterię do ładowania w mieszkaniu?

Tak, bateria jest odpinana i można ją łatwo zdjąć z ramy za pomocą kluczyka. Ładowarka jest kompaktowa, przystosowana do ładowania w pomieszczeniach.

Jakie ciśnienie powinno być w oponach?

Zalecane ciśnienie w oponach 27.5 cala wynosi 2.0-3.0 bara (przód) i 2.5-3.5 bara (tył), w zależności od wagi użytkownika.

Czy rower wymaga przeglądów okresowych?

Zaleca się przegląd co 500 km lub raz w roku, obejmujący sprawdzenie układu napędowego, hamulców, łożysk oraz oprogramowania sterownika.

Jaką gwarancję ma rower Kross Level 2.0?

Rama i elementy elektryczne są objęte 2-letnią gwarancją, a bateria dodatkowo gwarancją na utrzymanie pojemności powyżej 70% przez 2 lata.

Czy można zwiększyć prędkość maksymalną?

Nie, ze względów bezpieczeństwa i zgodności z prawem prędkość wspomagania jest ograniczona do 25 km/h i nie należy próbować jej odblokowywać, gdyż grozi to utratą gwarancji i mandatem.

INSTRUKCJA OBSŁUGI Level 2.0 Kross

Dobrze mieć Cię w drużynie! Jesteśmy dumni, że wybrałeś KROSS. Czeka nas mnóstwo wspólnych kilometrów i niezapomnianych chwil! Poniżej znajdziesz informacje, jak krok po kroku przygotować swój nowy rower do jazdy.

Przed rozpoczęciem montażu:

sprawdź w zamówieniu dołączonym do przesyłki z rowerem, czy zakupiony przez Ciebie model wyposażony jest w pedały. Jeśli tak, w punkcie drugim znajdziesz informację o tym, w jaki sposób prawidłowo je zamontować.

UWAGA: pewne modele (przeważnie bardziej zaawansowane) nie są wyposażone w pedaty ze względu na konieczność ich personalizacji.

upewnij się, że jesteś dobrze przygotowany i posiadasz niezbędne narzędzia (można je zamówić w sklepie internetowym kross.pl lub nabyć w naszych salonach):

(do wyregulowania kierownicy)

Klucz płaski rozmiar 15

(do przykręcania pedałów)

Dodatkowo możesz potrzebować:

Klucza dynamometrycznego

– do montażu bardziej zaawansowanych technologicznie modeli rowerów

Obcinaczki lub ostrego nożyka – do rozcięcia kartonu i plastikowych elementów, którymi zabezpieczamy wybrane elementy.

ZACZYNAMY!

Jeżeli zakupiłeś rower z dostawą do domu kurierem, na początek ostrożnie wyjmij go z tekturowego kartonu.

Karton możesz zachować na wypadek konieczności wysyłki roweru. Jeżeli uważasz, że karton nie jest Ci potrzebny, wyrzuć go do odpowiedniego pojemnika na odpady.

Sposób montażu kierownicy jest uzależniony od modelu roweru, który kupiłeś. Odnajdź swój model wśród wymienionych poniżej i sprawdź krok po kroku w jaki sposób prawidłowo zamontować kierownicę.

Niezależnie od modelu roweru, do montażu kierownicy potrzebny będzie:

Klucz imbusowy

(znajdziesz go w multikluczu)

MODELE:

DUST	GRIST	Lea 2.0	Level 2.0	eBIKE
Dust 2.0	Grist 2.0	Lea 1.0	Level 1.0	Hexagon Boost 3.0
Dust Jr	Grist 1.0	Lea Jr 2.0	Level Tokyo	Hexagon Boost 1.0
		Lea Jr 1.0	Level Jr. 3.0	Lea Boost 3.0
EARTH	HEXAGON	Lea Mini 3.0 Light	Level Jr. 2.0	Lea Boost 1.0
Earth TE	Hexagon 8.0		Level Jr. Tokyo	Level Boost 3.0
Earth 4.0	Hexagon 7.0	LEVEL	Level Mini 3.0	Level Boost 2.0
Earth 3.0	Hexagon 6.0	Level TE	Light	Level Boost 1.0
Earth 2.0	Hexagon 5.0	Level 15.0		Soil Boost 2.0
Earth 1.0	Hexagon 3.0	Level 14.0	MOON	Soil Boost 1.0
Earth Tokyo	Hexagon 2.0	Level 13.0	Moon 3.0	Inzai Hybrid
	Hexagon 1.0	Level 12.0	Moon 2.0	Evado hybrid 6.0
EVADO	Hexagon Jr 1.0	Level 11.0	Moon 1.0	Evado Hybrid 1.0
Evado 6.0		Level 8.0
Evado 5.0	LEA	Level 7.0 Lady	SOIL
Evado 4.0	Lea 8.0	Level 6.0	Soil 3.0
Evado 3.0	Lea 6.0	Level 5.0	Soil 2.0
Evado 2.0	Lea 5.0	Level 4.0	Soil 1.0
Evado 1.0	Lea 3.0	Level 3.0

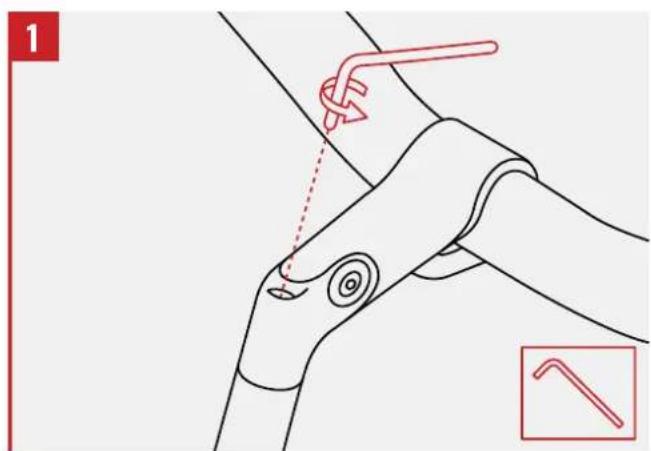

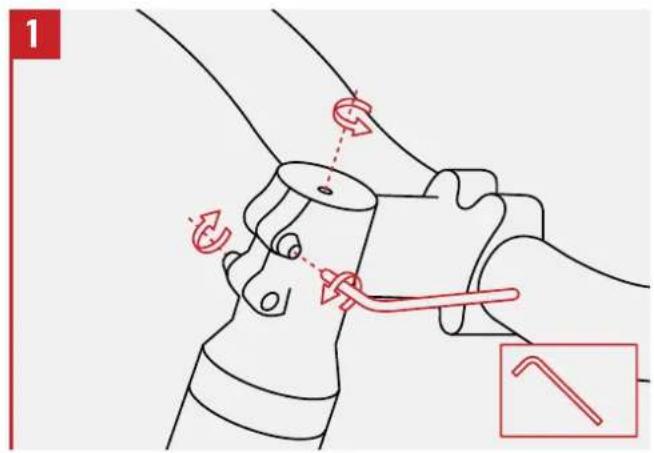

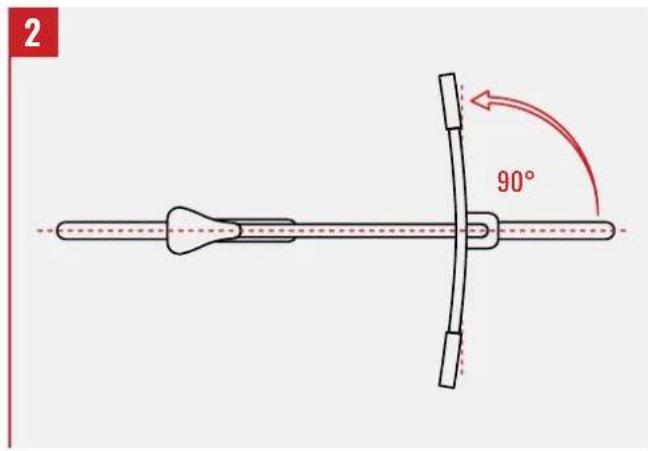

Poluzuj Ustaw kąt

Poluzuj

Dokreć

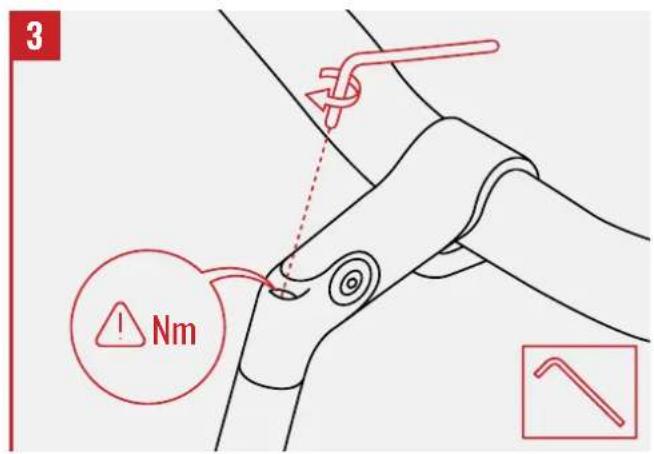

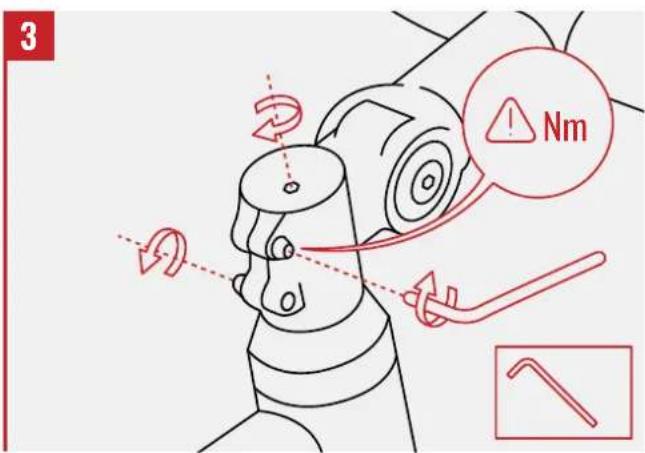

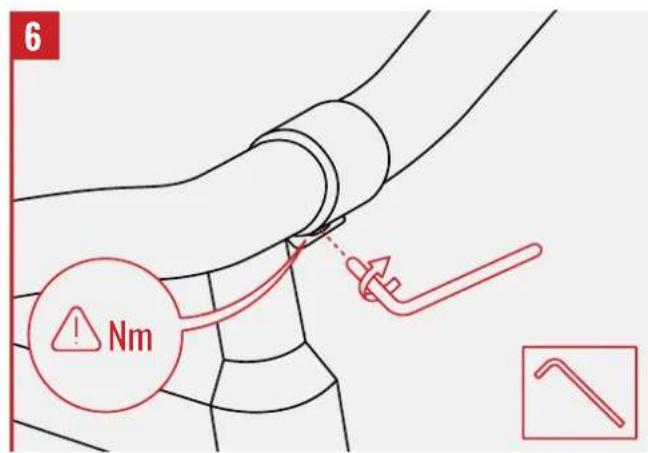

- ważne Nm - wartość dokładnego momentu siły z jaką należy przykręcać śruby (wartość Nm nadrukowana jest na wsporniku kierownicy)

MODELE:

TRANS

Trans 10.0

Trans 8.0

eBIKE

TRANS HYBRID 2.0

TRANS HYBRID

TRANS HYBRID 6.0

TRANS HYBRID 5.0

TRANS HYBRID 4.0

TRANS HYBRID 3.0

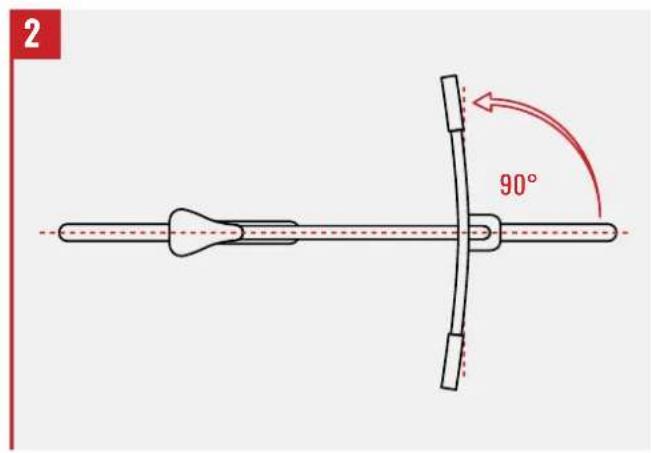

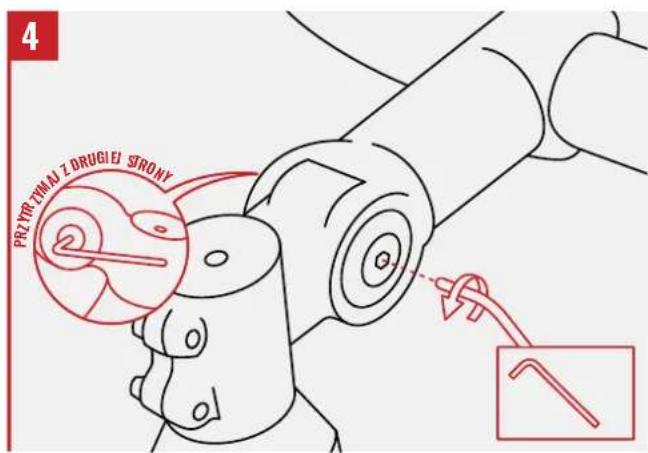

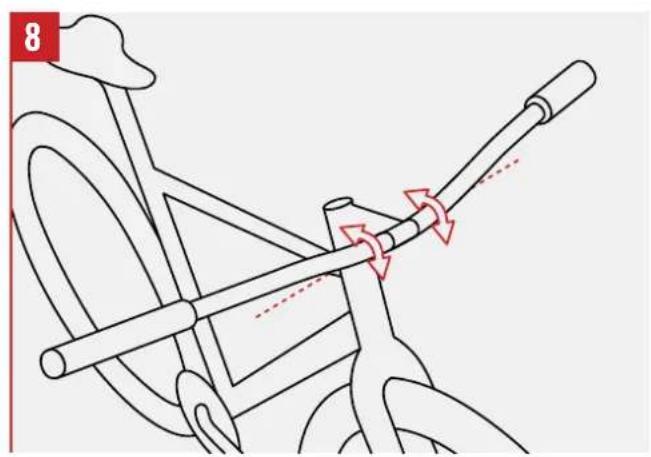

Poluzuj Ustaw kąt

Dokreć Poluzuj

Ustaw kąt Dokręć

Poluzuj

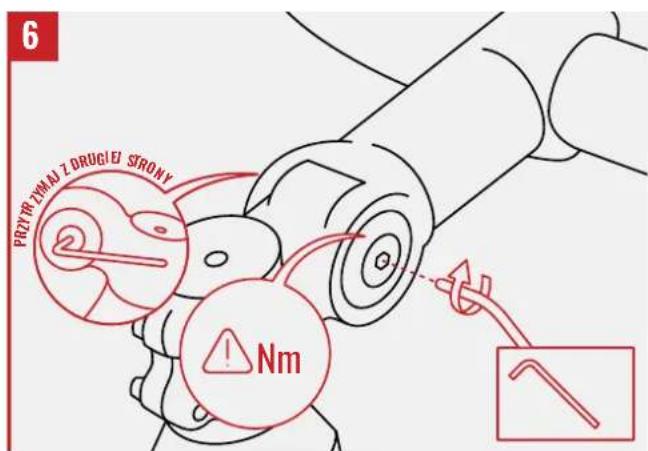

Nm – wartość dokładnego momentu siły z jaką należy przykręcać śruby (wartość Nm nadrukowana jest na wsporniku kierownicy)

MODELE:

LE GRAND Trans 4.0

Le Grand Lille 3 Trans 3.0

Trans 2.0

TRANS Trans 1.0

Trans 5.0

eBIKE

eLille 3.0

eLille 2.0

eLille 1.0

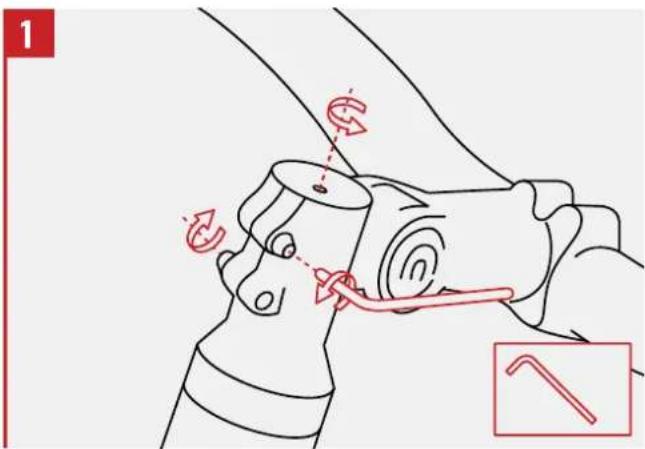

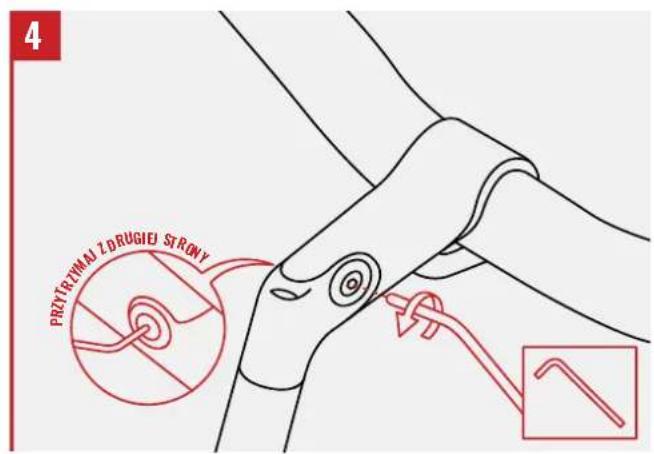

Poluzuj

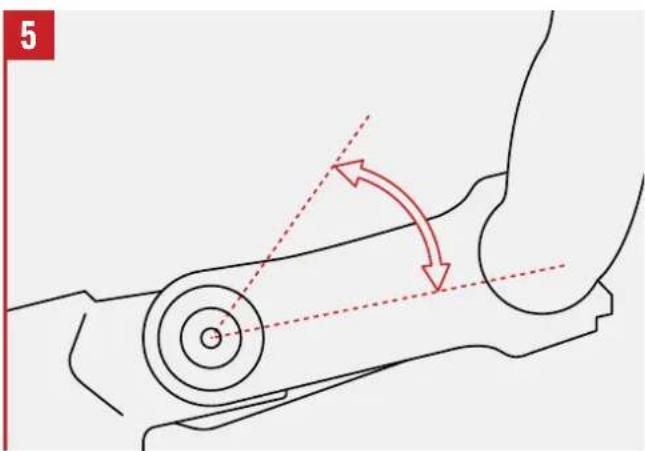

Ustaw kąt

Dokreć Poluzuj

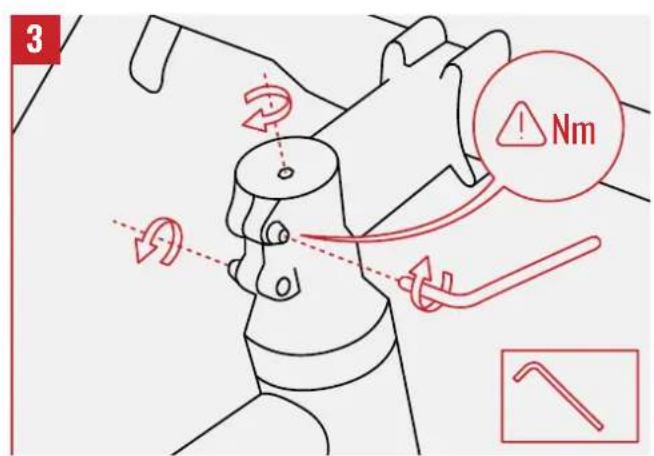

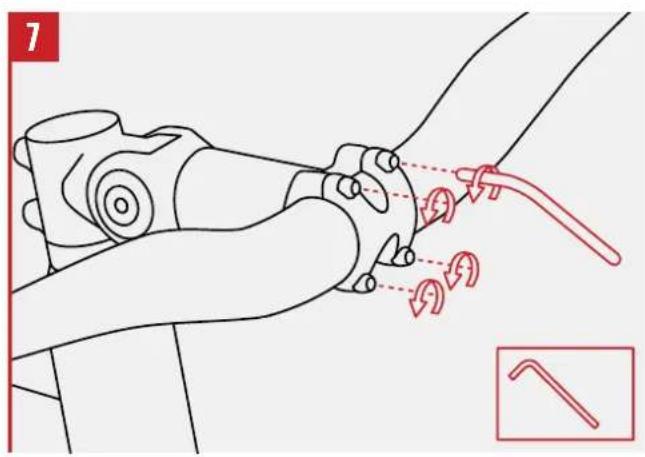

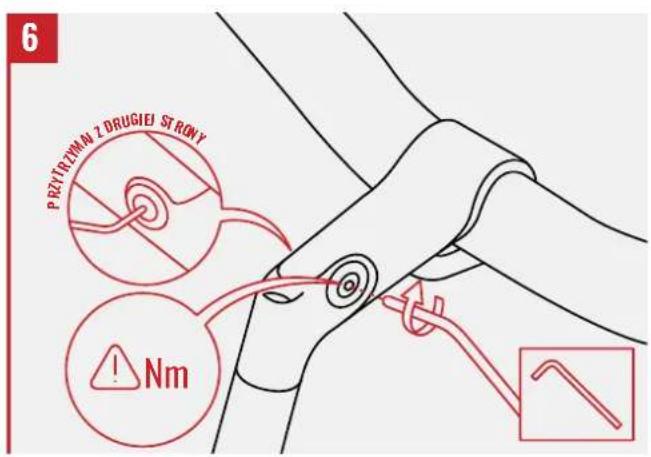

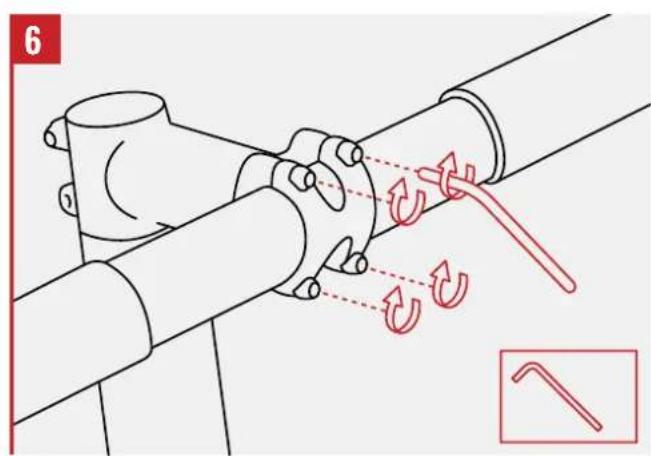

⚠️ – ważne Nm – wartość dokładnego momentu siły z jaką należy przykręcać śruby

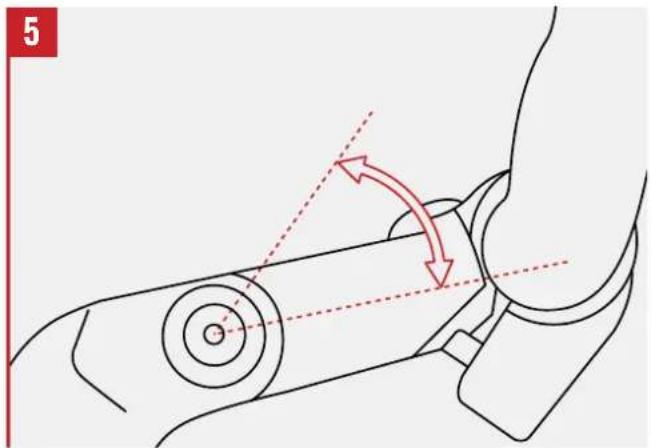

Poluzuj Ustaw kąt

Dokreć

MODELE:

HEXAGON

Hexagon Mini 1.0

MINI

Mini 5.0

Mini 4.0

Mini 3.0

LE GRAND

Le Grand Lille 2

Le Grand Lille 1

Le Grand Virginia 3

Le Grand Virginia 2

Le Grand Sanibel

Le Grand William 2

Le Grand William 1

Le Grand Bowman

Le Grand Sanibel Jr

Le Grand Kevin

Le Grand Winnie

LEVEL

Level Mini 2.0

LEA

Lea Mini 2.0

Lea Mini 1.0

RACER

Racer 5.0

Racer 4.0

Racer 3.0

Racer 2.0

Racer 1.0

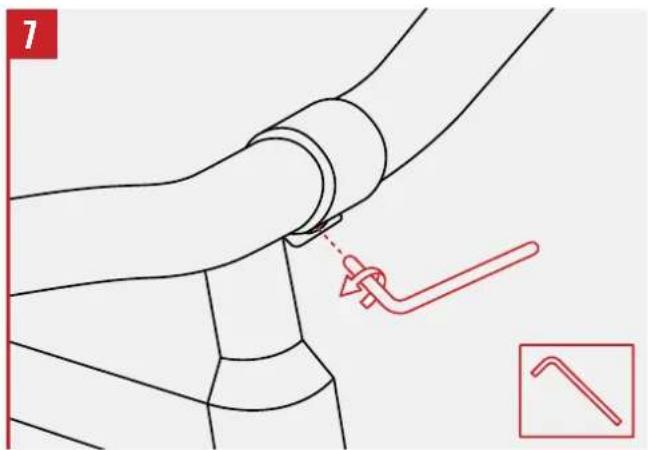

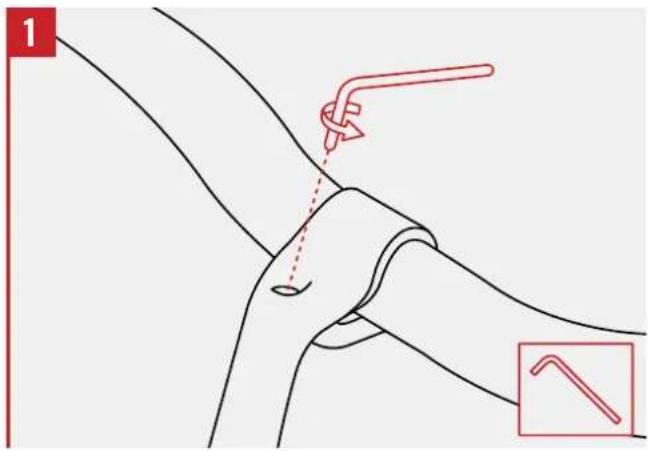

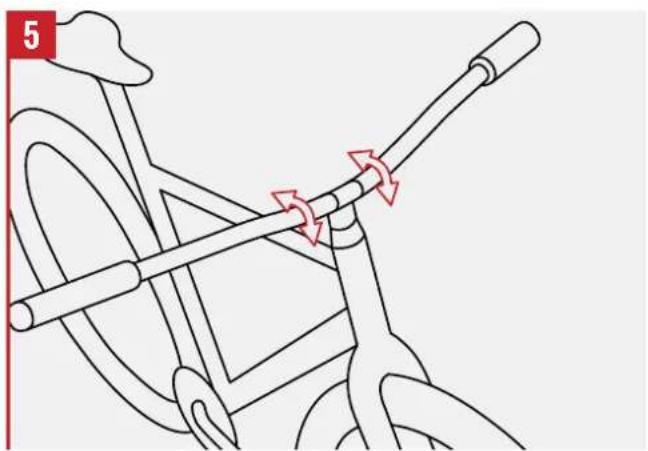

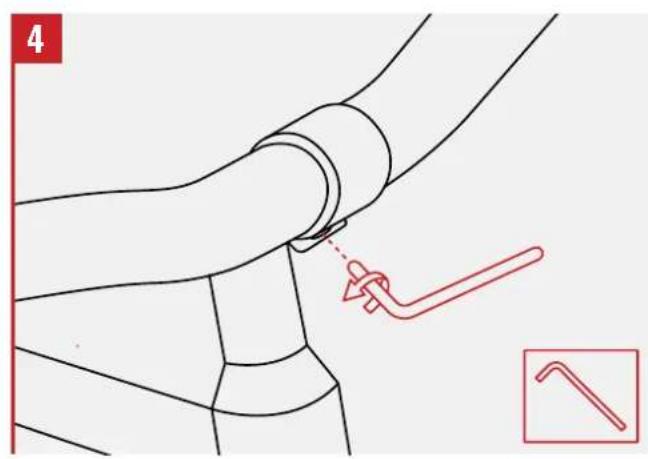

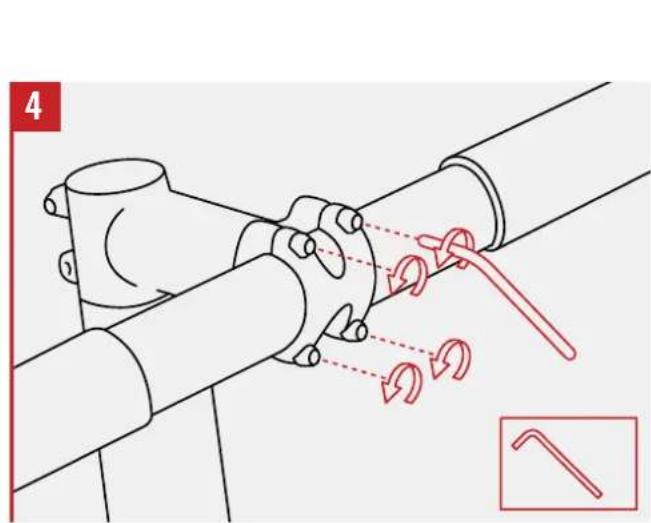

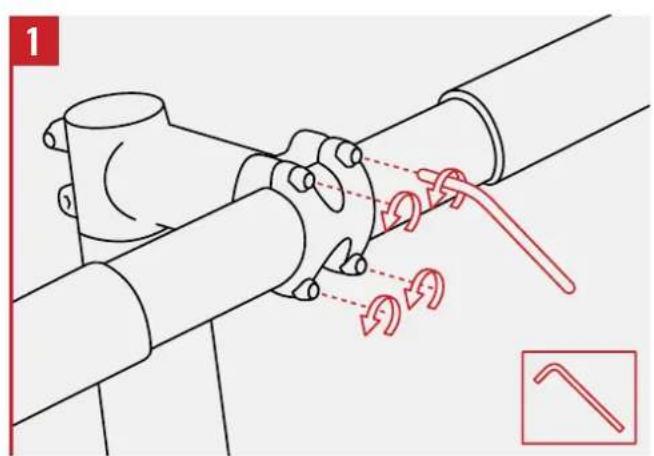

Poluzuj Ustaw kąt

Dokreć Poluzuj

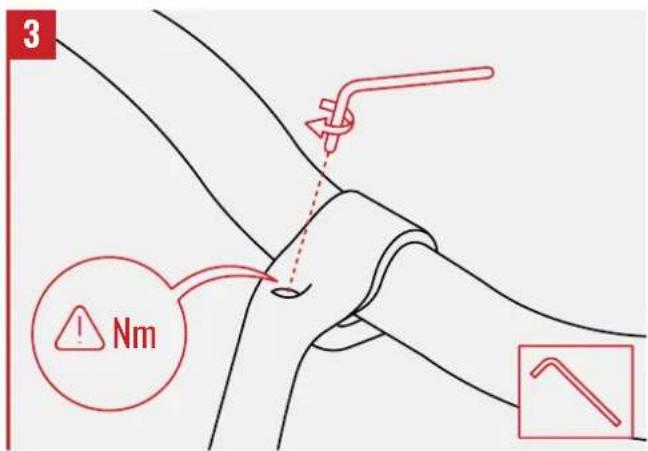

Nm – wartość dokładnego momentu siły z jaką należy przykręcać śruby (wartość Nm nadrukowana jest na wsporniku kierownicy)

MODELE:

ESKER	Esker 1.0	Vento CX	Vento 8.0	Vento 4.0	Vento TR 2.0
Esker 7.0		Vento TR	Vento 7.0	Vento 2.0	Vento TR 1.0
Esker 6.0	VENTO	Vento TE	Vento 6.0	Vento CX 4.0	Vento Replica
Esker 4.0	Vento	Vento 9.0	Vento 5.0	Vento CX 2.0	Vento Jr
Esker 2.0

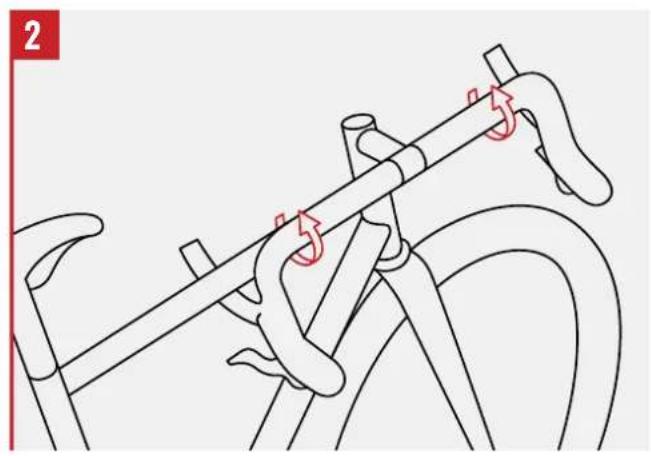

⚠️ – ważne Nm – wartość dokładnego momentu siły z jaką należy przykręcać śruby (wartość Nm nadrukowana jest na wsporniku kierownicy)

Dokreć

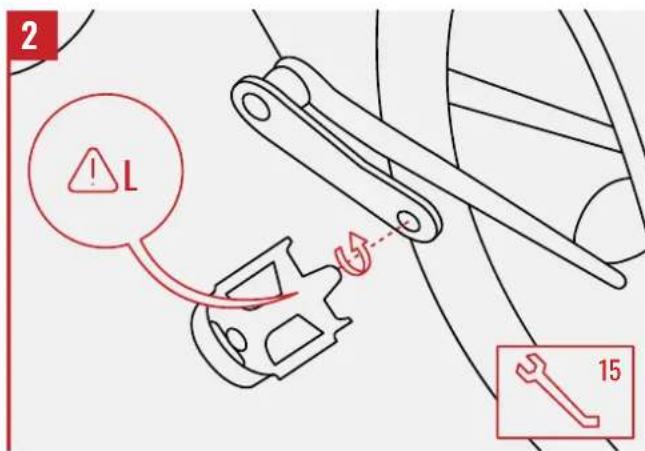

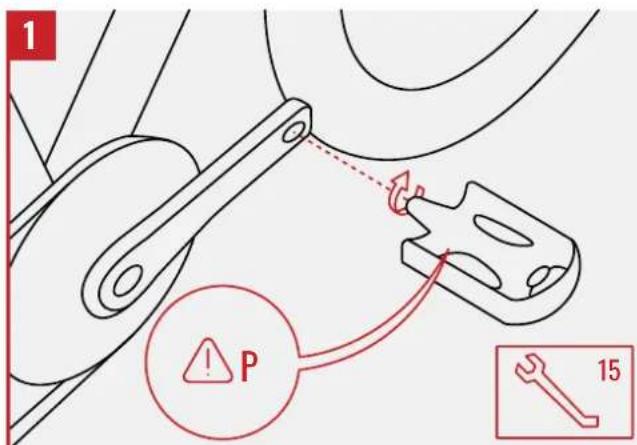

2. MONTAŻ PEDALÓW

Zanim przystąpisz do montażu, sprawdź oznaczenia na pedałach i upewnij się, który z nich przeznaczony jest do montażu po lewej stronie, a który po prawej. Prawy pedał ma przeważnie oznaczenie R (Right z ang.), a lewy pedał ma przeważnie oznaczenie L (Left z ang.). Oznaczenia znajdują się przy gwincie lub na naklejce. Przykręcenie pedałów niezgodnie z oznaczeniem może spowodować uszkodzenie gwintu, co skutkuje utratą gwarancji na ten element.

Klucz płaski rozmiar 15 (do przykręcania pedałów)

P – montaż po prawej stronie L – montaż po lewej stronie ⚠️ – ważne

Prawidłowo wkręcany pedał powinien bez oporów wkręcić się w gwint korby. Jeżeli czujesz opór, przerwij czynność i upewnij się czy wkręcasz odpowiedni pedał w odpowiednią korbę.

Prawy gwint Lewy gwint

Twój rower jest już gotowy do jazdy! Jeśli masz pytania lub potrzebujesz pomocy przy samodzielnym przygotowaniu roweru do jazdy - skontaktuj się z nami telefonicznie pod numerem 29 752 11 00 lub mailowo: [e-mail].
