INSTRUKCJA OBSŁUGI YN10800 WB Yongnuo

Przeczytaj uważnie niniejszą instrukcje przed pierwszym użyciem urządzenia oraz zachowaj ją do wglądu w przyszłości.

Wprowadzenie

Yongnuo YN10800 to lampa LED o ogromnej mocy przeznaczona do oświetlania dużych planów zarówno w studio, jak i w terenie.

Panel świetlny lampy tworzy 900 dużych, wysokowydajnych diod LED, z których połowa emituje światło o temperaturze barwowej 3200 K, a druga połowa o temperaturze 5500 K. Dzięki funkcjonalności zmiany natężenia światła, generowanego przez poszczególne grupy diod, lampa oferuje możliwość płynnej regulacji mocy oraz temperatury barowej światła w przedziale od 3200 K do 5500 K. O naturalnej charakterystyce emitowanego światła świadczy wysoki współczynnik CRI (95+).

Lampa pozwala na precyzyjną kontrolę nad kierunkiem padania generowanego światła, poprzez zintegrowane wrota oraz możliwość ustawiania panelu pod kątem. Dodatkowymi elementami wpływającymi na charakter światła są mleczny dyfuzor oraz filtr CTO.

Dyfuzor umieszczony z przodu lampy rozprasza światło i nadaje mu przyjemną miękkość (eliminuje ostre cienje).

Filtr pomarańczowy CTO pozwala uzyskać znacznie cieplejszy charakter światła.

Oba modyfikatory zapewniają dodatkową funkcję chroniąc diody lampy przed uszkodzeniami.

Uchwyt statywowy lampy umożliwia montaż na statywach wyposażonych w trzpień o średnicy 16 mm.

Sterowanie lampą realizowane jest za pomocą bezprzewodowego pilota, wyposażonego w wygodne przyciski, lub aplikacji mobilnej dostępnej na smartfony. Obie metody umożliwiają grupowanie i zdalną kontrolę nad parametrami pracy wielu lamp jednocześnie.

Środki ostrożności

1. Aby uniknąć pożaru używaj urządzenia wyłącznie w wentylowanych pomieszczeniach i nie zasłaniaj jego otworów wentylacyjnych.
2. Nie należy demontować ani naprawiać tego urządzenia na własną rękę. Dotykanie wewnętrznych elementów obwodów może spowodować porażenie prądem pod wysokim napięciem.
3. Nie należy używać lampy błyskowej w zbyt bliskiej odległości od oczu, ani nie patrzyć bezpośrednio na źródło światła, aby nie spowodować obrażeń oczu.
4. Nie wystawiaj urządzenia na działanie deszczu lub innych źródeł wilgoci. Nie używaj urządzenia w otoczeniu łatwopalnych substancji.
5. Produkt powien używany być wyłącznie przez osoby dorosłe.

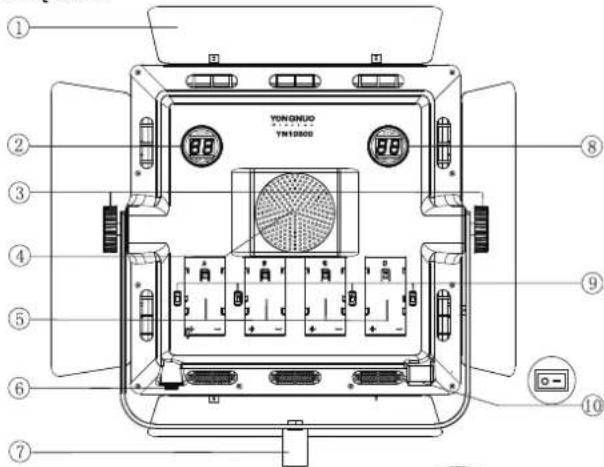

I Budowa urządzenia

1. wrota (reflektor)
2. pokrętło regulacji natężenia światła o temperaturze barwowej 5500 K
3. blokada położenia
4. wentylator
5. mocowanie akumulatora
6. gniazdo zewnętrznego zasilania
7. mocowanie statywowe (oświetleniowe)
8. pokrętło regulacji natężenia światła o temperaturze barwowej 3200 K
9. blokada mocowania akumulatora
10. włącznik/wyłącznik
11. przełącznik szybkości regulacji (szybka/dokładna) dla diod o temperaturze
    barwowej światła 5500 K (długie naciśnięcie pozwala na zmianę kanalu pracy)
12. przycisk kontroli stanu akumulatorów A/B
13. wyświetlacz LCD
14. przełącznik szybkości regulacji (szybka/dokładna) dla diod o temperaturze
    barwowej światła 3200 K (długie naciśniędie pozwala na zmianę kanału pracy)
15. przycisk kontroll stanu akumulatorów C/D
16. blokada mocowania dyfuzora / filtra CTO

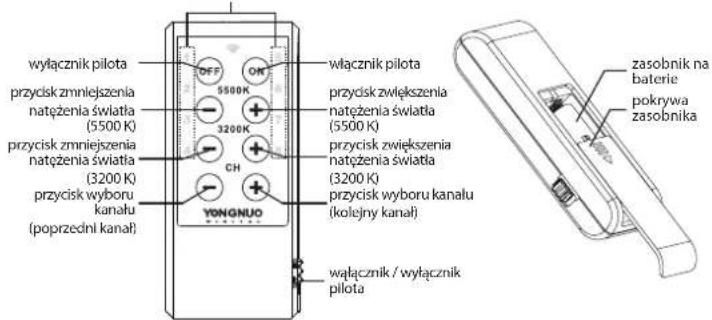

Pilot bezprzewodowy
wskażnik wybranego kanału

II Instrukcja użytkowania

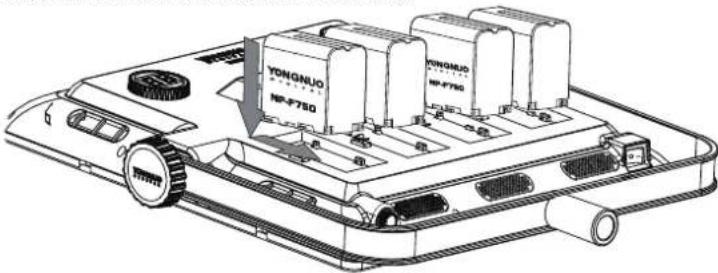

1. Instalacja akumulatorów

a. Aby zainstalować akumulator umleść go w mocowaniu, a następnie przesuń ogniwo tak jak pokazano na rysunku poniżej. Lampa zasilana za pomocą dwóch ogniw (umieszczonych w gniazdach A I B lub C I D) oferuje działanie 450 diod LED (3200 K lub 5500 K), oraz wszystkie podstawowe funkcje. Zainstalowanie dwóch akumulatorów udostępnia pełna funkcjonalność lampy – jednoczesna prace wszystkich diod LED.

Rekomendowanie jest używanie akumulatorów NP-750 w celu uzyskania długiego czasu pracy. Cztery akumulatory z serii NP-750 o pojemności 5200 mAh umożliwiają pracę lampy z pełną mocą przez okres około 90 minut.

Kiedy urządzenie nie jest używane wyjmij z niego akumulatory.

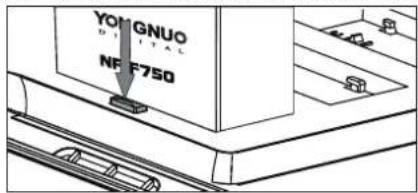

b. Aby wyjąć akumulator z mocowania naciśnij przycisk blokady akumulatora, a następnie przesuń i wyciągnij ogniwo.

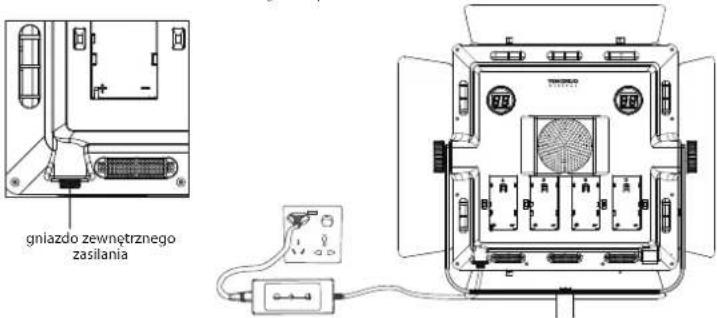

2. Gniazdo zewnętrznego zasilania DC 19 V; 6 A

Dla zapewnienia komfortu podczas wielogodzinnej pracy lampa Yongnuo YN10800 umożliwia zasilanie sieciowe przy wykorzystaniu dedykowanego zasilacza. Podłącz wtyczkę zasilacza do gniazda lampy i przekreć pierścień, aby zabezpieczyć połączenie. Po podłączeniu zewnętrznego zasilacza, lampa automatycznie zmieni źródło zasilania z baterii na zasilacz. Uwaga: Lampa nie umożliwia ładowania akumulatorów.

Uwaga: Rekomendowane jest użycie zasilacza marki Yongnuo, jako źródło zasilania zewnętrznego do lampy YN10800. Ewentualne uszkodzenie lampy na skutek używania jej z akumulatorem innej marki nie będzie rozpatrywane w ewentualnym procesie gwarancyjnym.

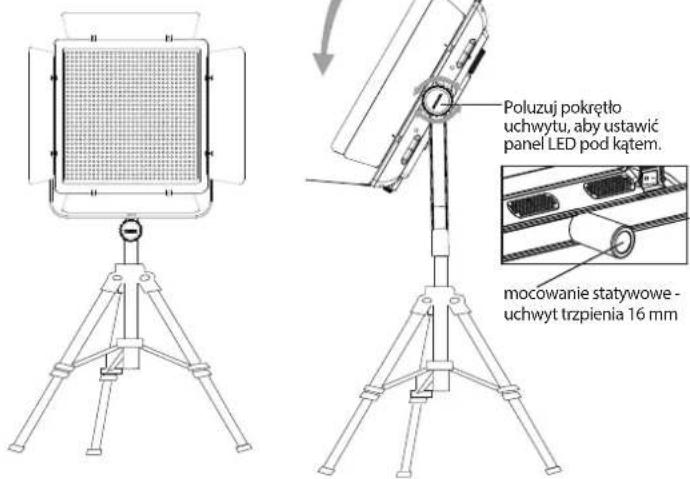

1. Montaż na statywie

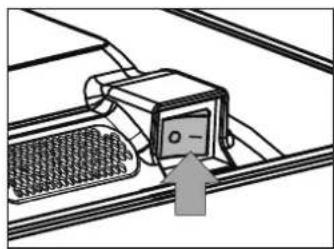

4. Włączanie / wyłączanie oraz regulacja natężenia światła

Aby uruchomić lampę załnstaluj w niej akumulatory lub podłącz ją do zasilacza sleciowego, a następnie naciśnij włącznik urządzenia. Aby zmienić natężenie światła emitowanego przez lampę przekręć pokrętłem odpowiedniego kontrolera. Przekręć pokrętło w prawo, aby zwiększyć natężenie światła. Przekręć pokrętło w lewo, aby zmniejszyć natężenie światła.

Przekręć pokrętło, aby dostosować natężenie światła o temperaturze barwowej 3200 K lub 5500 K.

5. Przełącznik szybłości regulacji (dokładma//szybka)

Przełącznik szybkości regulacji umożliwia ustawienie szybkości zmiany natężenia światła dokonywanego poprzez pokrętło regulacji. Do dyspozycji mamy dwa tryby dokładny (Fine) oraz szybki (Coarse). Tryb dokładny umożliwia zmianę natężenia światła o 1% mocy. Tryb szybki umożliwia zmianę natężenia światła o 10% mocy. Naciśnij przełącznik, aby wybrać odpowiedni tryb.

Tryb dokładnej regulacji

Tryb szybkiej regulacji

6. Kontrola stanu akumulatora

Naciśnięcie przycisku Bat. A/B umożliwia sprawdzenie poziomu naładowania akumulatorów A i B. Naciśnięcie przycisku Bat. C/D umożliwia sprawdzenie poziomu naładowania akumulatorów C i D

Akcja ta spowoduje wyświetlenie na wyświetlaczu LED wartości z przedziału P0-P9. Wartości te oznaczają przybliżony, procentowy poziom naładowania akumulatora (P0 – 0%, P9 – 90%).

Przykład: Na rysunku poniżej przedstawiono sytuację w której akumulatory A i B naładowane są w około 30%. Po naciśnięciu przycisku Bat. A/B na wyświetlaczu wyświetlany jest symbol P3. Akumulatory C i D naładowane są w około 90%. Po naciśnięciu przycisku Bat. C/D na wyświetlaczu wyświetlany jest symbol P9.

Uwaga: Wyniki pomiaru mogą różnić się w zależności od wybranego natężenia światła lampy.

Wyświetlacz lewego kontrolera wyświetla wynik pomiaru naładowania akumulatorów A i B.

Wyświetlacz prawego kontrolera wyświetla wynik pomiaru naładowania akumulatorów C i D.

7. Zmiana kanału komunikacji bezprzewodowej

Długie naciśnięcie przełącznika szybkości regulacji umożliwia przejęście do trybu wyboru kanału. Poprzez krótkie naciskanie przełącznika szybkości regulacji ustawić możesz pożądany kanał komunikacji w którym pracować ma lampa. Ponowne długie naciśnięcie przycisku spowoduje opuszczenie trybu zmiany kanału pracy. Lampa oferuje 8 różnych kanałów pracy (CH1 – CH8). Aby sterować lampą zdalnie za pomocą pilota ustaw oba urządzenia w tym samym kanale.

System umożliwia grupowanie lamp i zmianę parametrów wielu lamp za pomocą jednego pilota. Kanał, który aktualnie kontrolowany jest przez bezprzewodowy pilot zmienić można za pomocą przycisku wyboru kanału CH na panelu pilota.

Ustaw pożądany kanał pracy lampy za pomocą przełącznika szybkości regulacji.

Ustaw analogiczny kanał w płlocie, za pomocą przycisku zmiany kanału CH.

8. Sterowanie lampą za pomocą aplikacji mobilnej

Lampa YN10800 może być sterowana zdalnie poprzez protokół Bluetooth.

Aplikację sterującą pobrać można z oficjalnej strony producenta, lub poprzez kod QR umieszczony na opakowaniu lampy.

1. Wskaźnik połączenia Bluetooth
2. Kanaly pracy 1-8
3. Zwiększenie natężenia światła o temperaturze barwowej 3200 K
4. Zwiększenie natężenia światła o temperaturze barwowej 5500 K
5. Zmniejszenie natężenia światła o temperaturze barwowej 5500 K
6. Zmniejszenie natężenia światła o temperaturze barwowej 3200 K
7. Włącznik / wyłącznik lamp

Uwaga: Paleta kolorów RGB dostępna jest wyłącznie dla lamp wyposażonych w diody SMD RGB LED.

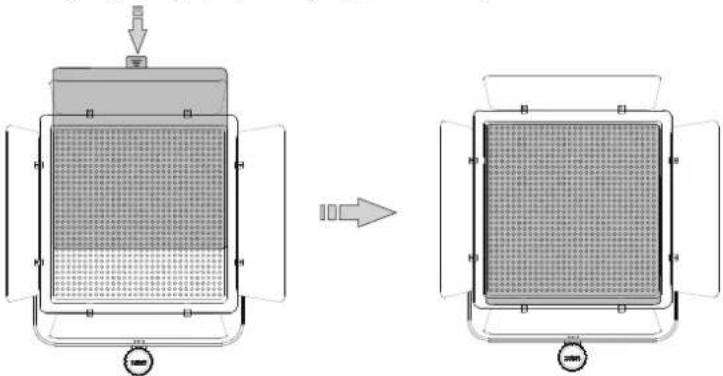

9. Użycie dyfuzora oraz filtra CTO

W zależności od potrzeb możesz użyć dyfuzora mlecznego lub filtra CTO, aby zmodyfikować emitowane przez diody światło.
Zastosowanie dyfuzora mlecznego pozwoli Ci rozproszyć światło.
Zastosowanie filtra CTO pozwoli Ci zmienić temperaturę barwowa emitowanego światła.
Wskazówka: Lampa umożliwia zastosowanie jednego modyfikatora jednocześnie. Używając lampy w odwróconej pozycji upewnij sie, że dyfuzor / filtr jest popranie zamocowany.

10. System chłodzenia lampy

Lampa YN10800 wyposażona jest w system chłodzenia zapewniający bezpieczeństwo podczas wielogodzinnej pracy z urządzeniem. W celu zapewnienia popranego chłodzenia lampy nigdy nie zasłaniaj jej wentylatora, ani otworów wentylacyjnych.

III Specyfikacja techniczna

Zródła światła 900 diod LED
Kolor światła 3200 K – 5500 K
współczynnik CRI 95+
Moc lampy 81 W
Strumień świetlny 10800	m
Zasięg pilota do 15 m
Przybliżona żywotność	50000 h
Kąt strumienia światła	55°
Zasilanie akumulatorowe	4 akumulatory serii NP-F
Zasilanie akumulatorowe	DC 19 V /6 A
Wymiary	40,0 x 45,0 x 7,5 cm
Waga 1/10 g
Zawartość zestawu	lampa YN10800, pilot, dyfuzor mleczny, filtr CTO, pokrowiec, instrukcja obsługi

IV Typowe problemy i ich rozwiązania

Opis problemu Przyczyna		Rozwiązanie
Brak reakcji po włączeniu	Niski poziom naładowania akumulatorów	Wymień akumulatory, lub podłącz lampę do zewnętrznego źródła zasilania
	Uszkodzony obwód Przekaż lampę do serwisu
Zbyt małe natężenie światła	Niski poziom naładowania akumulatorów	Wymień akumulatory, lub podłącz lampę do zewnętrznego źródła
Inny odczyt poziomu naładowania akumulatora w zależności od ustawionego natężenia światła.	Pomiar obrazuje pozostałych czas pracy na danym akumulatorze. Podczas pracy z wysokim natężeniem światła normalne jest szybse rozładowywanie akumulatora, co za tymidzie inna wartość na wyświetlaczu.	Normalne zjawisko – brak wymaganych działań.
Sterowanie lampą za pomocą telefonu nie	Lampa znajduje się poza zasięgiem	Maksymalny zasięg połączenia Bluetooth to 15 m.
	Lampa i pilot mają ustawione inne kanały pracy.	Ustaw lampę i pilot w jednym kanale pracy.
