INSTRUKCJA OBSŁUGI YN160 III Yongnuo

Z REGULOWANĄ TEMPERATURA BARWOWA 3200 – 5500 K
Instrukcja obsługi

Przed rozpoczęciem użytkowania zapoznaj się z treścią instrukcji obsługi i zachowaj ją, aby móc się do niej odnieść w przyszłości.

WSTEP

Dziękujemy za wybór lampy wideo LED YONGNUO YN160 III

Lampa YN160 III zbudowana jest w oparciu o 96 diod o temperaturze koloru 3200K oraz kolejne 96 diod o temperaturze koloru 5500K. Lampa charakteryzuje się bardzo dużym obszarem świecenia i niskim poborem energii. Lampa YN160 III wyposażona została w technologie pozwalającą skutecznie unikać reflections świetlnych i elektu stroboskopowego.

Lampa została również wyposażona w cyfrowy system regulacji ściemniania, który szybko i niezawodnie pozwala na regulację natężenia światła.

YN160 III posiada funkcję testu sprawdzającego poziom naładowania baterii.

BUDOWA LAMPY

1. Gniazdo zasilania DC

2. Suwak blokady pojemnika na baterie

3. Sruba regulacyjna

4. Pokrętło mocowania gorącej stopki

5. Metalowa podstawa gorącej stopki

6. Mini statyw

1. Przycisk testu naładowania akumulatorów

2. Przycisk zasilania / pokrętło kontroli jasności

3. Wyswietlacz cytrowy

4. Przycisk zgrubnej/precyzyjnej regulacji jasności

5. Przycisk zmiany koloru temperatury światła

32005500K

1. Przycisk zapamiętywania ustawień

FUNKCJE

1. Lampa YN160 III została rozbudowana o przycisk ustawień oraz odpowiednie funkcje, które pozwalają na zachowanie parametrów jasności oraz temperatury koloru zgodnie z twoimi oczekiwaniami oraz na ich odtworzenie przy ponownym uruchomieniu.

2. YN160 III zbudowana jest w oparcu o 96 wysokiej jakości diod LED o temperaturze koloru 3200K oraz kolejne 96 diod o temperaturze koloru 5500K charakteryzujących się bardzo dużym obszarem świwcenia. Zaslosowania tych diod daje możliwość uzyskania większego natężenie światła przy jednoczesnym zachowaniu niskiego/dotychczasowego poziomu poboru energii. Temperatura koloru może być teraz regulowana w bardziej praktyczny sposób w zakresie 3200 do 5500K.

3. Lampa YN160 III została wyposażona w opatentowany, zaawansowany technologicznie system YONGNUO LED, który skutecznie pomaga uniknąć przebarwień świetlnych oraz efektu stroboskopowego.

4. Urządzenie YN160 III zostało wyposażone w cyfrowy system ściemniania, pracujący w dwóch trybach regulacji jasności świecenia – zgrubnym i precyzyjnym.

5. Na cyfrowym ekranie YN160 III wyświetlane są parametry mocy lampy.

6. Długie użytkowanie urządzenia YN160 III jest możliwe, ponieważ lampa ta została wyposażona w zewnętrzne gniazdo zasilania DC (zasilacz można nabyć osobno).

7. Zestaw zawiera 2 rodzaje filtrów dających możliwość regulacji temperatury koloru.

UŻYTKOWANIE

1. Instalacja baterii

Baterię litową zamontuj zgodnie z kierunkiem wskazanym przez strzałki.

UWAGA: Zaleca się korzystanie z akumulatorów Yongnuo NP-F750, aby wycłużyć czas użytkowania urządzenia.

Pojemność akumulatora wynosi 5200mAh, co daje możliwość używania lampy z najwyższą jasnością przez około 200 min.

Pamiętaj, aby wyjąć baterię, gdy lampa nie jest używana.

Demontaż akumulatora litowo-jonowego należy rozpocząć od naciśnięcia przycisku blokady akumulatora a następnie należy wyjąć akumulator.

2. Przygotowanie lampy do montażu

W pierwszej kolejności należy połączyć złącze gorącej stopki z obudową lampy LED za pomocą śruby regulacyjnej a następnie ustawić kąt pochylenia lampy zgodnie z własnymi oczekiwaniami.

W zależności od twoich potrzeb lampa może być zamontowana w jeden z następujących sposobów:

a) Montaż na gorącej stopce aparatu DSLR

b) Montaż na mini statywie

1. Poluzuj pokrędo

blokady.

1. Wsu' stooke

lampy w sanki mini

1. Dokreć pokretlo

blokady

statyau.

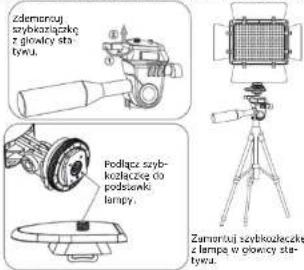

c) Montaż bezpośrednio na statywie fotograficznym

d) Montaż do uchwytu ręcznego

Wkręć ręczny uchwyt do podstewki lampy.

Podłącz ręczny uchwyt bezpośrednio do statywu fotograficznego.

1. Uruchomienie oraz regulacja jasności

a) Naciśnij przycisk zasilania w celu włączenia urządzenia, a następnie przekręć pokrętło w prawo w celu zwiększenia jasności lub w lewo w celu zmniejszenia jasności świecenia lampy LED.

b) Tryby regulacji jasności

Lampa YN160 III została wyposażona w dwa tryby regulacji jasności. Pierwszy tryb pozwala na regulację zgrubną a drugi na regulację precyzyjną (dostrajanie). Dwa tryby regulacji w znaczny sposób ułatwiają regulację jasności lampy. Przez naciśnięcie przycisku Coarso

lampa wideo wejdzie w tryb regulacji zgrubnej, gdzie regulacja odbywa się ze skokiem co 10%. Naciśnie przycisku Fino spowoduje przejście lampy w tryb regulacji precyzyjnej ze skokiem co 1%.

c) Ustawianie temperatury koloru lampy

Naciśnij przycisk 3200K/5500K, aby przełączyć tempera-ture koloru. Temperature koloru może być regulowana w zakresie 3200-5500K w zależności od twoich potrzeb Naciśnij i przytrzymaj przycisk do momentu az zaświeci się kontrolka 3200K a następnie za pośrednictwem pokrełęta regulacji jasności dostosuj tempera-ture koloru. Następnie naciśnij i przytrzymaj przycisk do momentu az zaświeci się kontrolka 5500K i następnie analogicznie dopasu barwę za pomocą pokrełęta regulacji jasności.

d) Test naładowania akumulatora

Naciśnięcie przycisku Bart spowoduje wyświetlenie informacji o aktualnym poziomie naładowania dwóch baterii. Skala naładowania zawarta jest w przedziale od P0 do P9 co odpowiada przedziałowi od 0% do 90%, np. P3 oznacza naładowanie w 30%. UWAGA: Test wykonany na niskiej mocy urządzenia będzie się różnił od testu wykonanego na lampie działające na wysokiej mocy, w związku z tym czas pracy zależny jest od ustawionej mocy lampy.

e) Przycisk zapisu ustawień

Kiedy ustawisz już jasność światła oraz temperaturę koloru, naciśnij i przytrzymaj przycisk SET do momentu aż cyfrowy kanał mignie dwa razy, co będzie oznaczać. że ustawienia zostały pomyśnie zapisane. Krótkie naciśniecie przycisku SET spowoduje przywrócenie zapisanych wcześniej ustawień lampy. Naciśniecie i przytrzymanie przycisku SET spowoduje aktualizację ustawień lampy.

f) Użycie zewnętrznych źródeł zasilania

Zaleca się stosowanie zasilacza YONGNUO w połączeniu z lampą LED YN160 III w celu wydkużenia czasu pracy lampy. Podczas używania zasilacza lampa przestanie pobierać energię z akumulatora, jednocześnie akumulator nie będzie ładowany.

Polaryzacja zewnętrznej części złącza wtyku jest dodatnia, a wewnętrzna jest ujemna. Napięcie wejściowe wynosi 8V a prąd 5A. UWAGA: Jeśli lampa YN160 III będzie używana z zasilaczami innych marek, powstałe uszkodzenia nie będą podlegać naprawom gwarancyjnym.

g) Regulacja temperatury koloru

Lampa YN160 III została wyposażona w dwa filtry CT. W celu zmiany temperatury barwowej lampy po prostu włóż jeden z filtrów w kanal montażu filtrów.

Zdnie kwarta	192 silony 1RD	Koż szkucies	56"
Temperature kola	3200 - 5500K	Waga	671g
Oderzewskaćka-broje	566	Wymary	185°15'75mm
Mowyjścena	12W	Waga	656g
Jeansie	1500 M	Zywnych	800004
Zozlance zo-wiatne	zastocz 6V54 FD	Komple-ship o mudnary	Akumulowy hlaswP2-F756
Zeneriace Lamps wictni!	pólnyezo (1), mierstoga snolgi (1), smurowsk (1), ityto kilom (2), podzewska (1), mini osodzawa (1).	Waga	1000000
LWAGA!	Jedni brokące skogotnostek z szenobne, skonadu se za sorze-cerasa
