INSTRUKCJA OBSŁUGI YN622C II Yongnuo

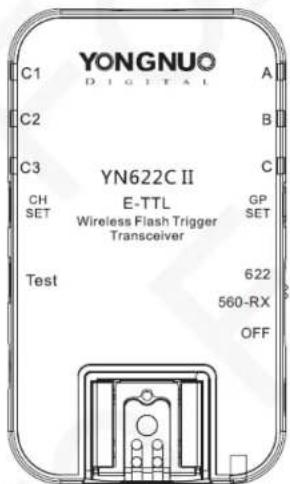

Bezprzewodowy kontroler lamp błyskowych

• Podczas podłączania lub montażu kontrolera należy wyłączyć zasilanie wszystkich urządzeń powiązanych z urządzeniem.
• Proszę nie wystawiać urządzenia na działanie wilgoci. Nie obsługuj urządzenia mokrymi rękami, nie używaj podczas deszczu ani nie zanurzaj go w wodzie, ponieważ może to doprowadzić do jego uszkodzenia.
• Urządzenia nie należy używać w środowisku wybuchowym. Niezastosowanie się do powyższego ostrzeżenia może spowodować wybuch lub pożar.
  W związku z tym, że produkt zawiera baterie, należy stosować się do odpowiednich przepisów dotyczących korzystania z bateni. Nie zastosowanie się do tych zasad może doprowadzić do powstania szkód materialnych lub obrażeń ciała.

Przed użyciem produktu przeczytaj niniejszą instrukcję obsługi jednocześnie odwołując się do instrukcji obsługi aparatu i lampy błyskowej w celu właściwego korzystania z tego urządzenia.

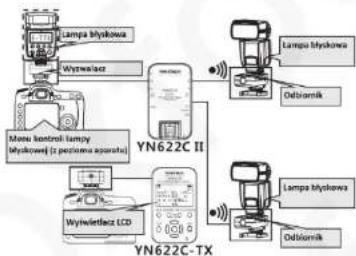

Ten produkt jest bezprzewodowym kontrolerem automatycznic przełączającym tryby pracy między wyzwalaczem i odbiomikiem. Аży uprościciel nazewnictwo w niniejszej instrukcji obsługi, urządzenie to będziemy nazywać wyzwalaczem (tryb master), gdy jest uno zainstalowane na çorącej stopce aparatu, oraz odbiomikiem (tryo slave), gdy jest na nim zainstalowana lub pocłączona lampa błyskowa.

Zalecamy stosowanie opcjonalnego bezprzewodowego kontrolera YN622C-TX E-TTL pracującego w formie wyzwalacza. Informacje o tym produkcie można znaleźć na poniższej stronie internetowej: http://www.hkyongnuo.com/e-detaily.php?!

WSTEP

Dziękujemy za zakup produktu Yongnuo.

• Nowa wersja kontrolera YN527C. II może pracować w dwóch trybach komunikacji radiowej "622" lub "560-RX" ustawianych za pośrednictem przełącznika zasilania. Urządzenie posiada możliwość odbierania sygnałów wyzwalania migawki wysyłanych przez kontroliery z serii YN560-TX/RF605(tryb 603)/RF603(II). Kontrolier został usprawniony pod wieloma względami, m.in. posiada pierscien szybkiego montazu na goracej stopce oraz możliwość aktualizacji przez port USB.
• Kolesterol YN622C II E-TTL jest wysokiej klasy osprzętem pozwalającym na pracę jest tryble wyzwalacza oraz odbiornika mogącego współpracować z wieloma lampami błyskowymi. Urządzenie opiera się na cyfrowej transmisji radiowej FSK 2.4GHz i daje możliwość uzysklimania różnorodnych efektów świetlnych poprzez możliwość ustawienia swojej lampy błysko wej w zakresie 360 stopni. Konstrukcja kontrolera umożliwia komunikacja radiową w odległości do 100m od urządzeń współpracujących, oraz daje możliwość ustawienia 7 kanałów i pracy w trzech grupach A/B/C.
• Urządzenie YN622CII daje możliwość bezprzewodowej zmiany trybów oraz parametrów lamp błyskowych podczas stosowania z lustrzankami marki Canon EOS DSLR wyposażonych w menu bezprzewodowego sterowania lampami błyskowymi. Do parametrów które mogą być sterowane z poziomu apara-

tu zaliczamy min.: proporcje błysku w trybie TTL, ręczne ustawianie mocy każdej z grup lamp błyskowych. Urządzenie daje możliwość synchronizacji z szybimi czasami migawki z maksymalną predkością 1/8000s, obsługuje tryb E-TTL, tryb sterowania ręcznego oraz stroboskopowy. Kontroler może pracować w trybie E-TTL z lampami ustawionymi na sankad kontrolera.

Podczas korzystania z funkcji E-TTL konieczne jest używanie kompatybilnych aparatów / lamp błyskowych.
Najszybszy czas synchronizacji pewnych aparatów fotograficznych wynosi 1/4000s, a niektóre modele aparatów i lamp błyskowych mogą synchronizować się z szybkością 1/250s lub mniejszą, jeśli nie obsługują synchronizacji z szybkimi czasami migawki.

LISTA OBSŁUGIWANYCH FUNKCJI

• Wyposażony w mechanizm szybkiego montażu
• Aktualizacja oprogramowania przez port USB
• Obsługa dwóch trybów komunikacji "622" oraz "560 - RX"
  • Obsługiwane tryby lampy błyskowej: E-TTL (II) / reczny / stroboskopowy
• Synchronizacja migawki: na pierwszą kurtynkę, na drugą kurtynkę oraz synchronizacja z szybkimi czasami (HSS/FP), najkrótszy czas synchronizacji wynosi 1/8000s

- Zdalne sterowanie lampy błyskowej przy użyciu menu wyswietlanego na ekranie aparatu (tryb kontroli bezprzewodowej)

- Możliwość stosowania kombinacji trybów sterowania lampami błyskowymi E-TTL / ręczny / stroboskopowy (tryb kontroli Mix)

- Obsługa trybu E-TTL dla lampy błyskowej zamontowaną na wyzwajaczu

- Obsługa proporcji błysku dla grup w trybie E-TTL (ALL / A:B / A:B:C)

• Grupowanie w trybach ręcznym / stroboskopowym (ALL / A:B / A:B:C)

- Kontrola zoomu palnika lampy błyskowej (automatyczna, reczna)

- Możliwość wyzwalania biysku stroboskopowego za pośrednictwem portu PC oraz funkcja synchronizacji na pierwszą, drugą kurtynkę i synchronizacja z szyb-kimi czasami miąawki (HSS - Super Sync)

• Kompatybilny ze wszystkimi lampami błyskowymi seri YonnNuo / Canon EXII

- Obsluga złącza ze stykiem centralnym (maksymalna prędkość synchronizacji 1/250s)

• Kompensacja ekspozycji (FEC)
• Bracketing ekspozycji (FEB)
• Biokada ekspozycji (FEL) • Byrk modeluicy
- Funkcja wspomaganie AF (emiter wiązki)
• Wyzwalanie w trybie Live View (LCD)
- Obsługa funkcji szybkich zdjęć seryjnych
• Automatyczne zapisywanie ustawier

KOMPATYBILNOŚĆ

Funkcje obsługiwane przez urządzenie zależą od zastosowancego aparatu i lampowy błyskowe. W ninicjszej instrukcji obsługi w zależności od różnych typów aparatów, aparaty EOS DSLR z menu kontroli zewnętrznych lamp błyskowych bedziemy nazywać typem A; natomlast aparaty EOS DSLR bez menu sterowania zewnętrznymi lampami błyskowymi nazywać bedziemy typem B; pozostałe marki aparatów ze standardowymi gorącymi stopkami bedziemy nazywać typem C.

Lista aparatów typu A: Canon EOS 1DX / EOS 5D Mark II / 5DMark III / 1Ds Mark III / 1D Mark IV / 1D Mark III /

6D / 7D / 7DII / 60D / 70D / 50D / 40D / 450D / ser 500D / seria 600D / seria 700D / seria 1000D

Lista aparatów typu B: Canon EOS 5D / 10D / 20D / 30D / 300D / 350D / 400D / 1D / 1D Mark II

Lista kompatybilnych lamp błyskowych ETTL: (obstugujących bezprzewodowe sterowanie z poziomu aparatu)

Canon 600EX (RT) / 580EXII / 430EXII / 320EX / 270EX (II)

YongNuo YN600EX-RT / YN568EX(II) / YN565(II) / YN468(II) / YN467(II) / YN465

Lampy 430EX / 550EX / 580EX oraz inne nie są obsługiwane bezprzewodowo z poziomu menu aparatu i należy w nich ręcznie ustawiać tryby pracy lampy błyskowej (parametry).

W przypadku korzystania ze standardowej lampy ręcznej lub lampy stroboskopowej podłączonej do portu PC moc błysku należy ustawić ręcznie.
W niniejszej instrukcji obsługi przyjęto, ze używasz kompatybilnego aparatu typu A oraz kompatybilnej lampy błyskowej. Stosowanie urządzenia z aparatami typu B / C zostało opisane w dalszej części instrukcji obsługi.

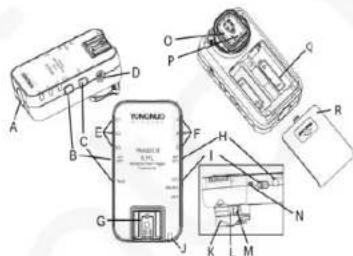

BUDOWA URZADZENIA

Wskaźnik	Mjgońie	Świeci na stele
Wskaźnik kenełu	Komunikacja (tryb zdelnego sterowania)	Kontrola w trybie mieszenym
Wskaźnik grup	Wyzowanie grup lub udeleranie sygenu grup	Test komunikacji
Wskaźnik stanu (zlotowy)	Komunikacja w trybia RX (622)	Test komunikacji
Wskaźnik stanu (czorwony)	Komunikacja w trybia RX (622)	Stan gotowości
Wskaźnik stanu (pomarafczowy)	Komunikacja w trybia RX (560 RX)	Stan gotowości

A	Emitor wspomagania AF	J	Wskaźnik stanu
B	Przyczek ustawianie kanalu	K	Adaptor wodo i kurze odporny
C	Przyczek Test	L	Dżwignia blokady stopki montażowej
D	Port PC	M	Przyczek zwalniania blokedy szopki
E	Wskaźnik kanalu	N	Port USB (do eksualizacii)
F	Wskaźnik grup	O	Stopka montażowa
G	Grupa szopka	P	Pin morszawy
H	Przyczek ustawiania grup	Q	kamora na batorie
I	Przolęcznik zasilania	R	Pokrywa kamory na batorie

PRZED UŻYCIEM

1. Instalacja baterii

Otwórz pokrywę i zainstaluj

dwie baterie typu AA (niedo-

łączone} zgodnie z ozna

niami biegunowosci +/-

brządużenie może być używa- ne z akumulatorami o narje-

naiadowania bateri jest ni

wskaźnik stanu będzie migał

czerwonym światłem, co

oznacza konieczność wymiany

baterii na nowe, przy ca

oba akumulatory należy

czasie leśli produkt nie

bedzie używany przez dłuższy

czas, wyjmij baterie.

BAT:AA×2

2. Montaż i demontaż kontrolera

1) Podłączanie kontrolera

Wsuń stopkę montażową kontrolera do końca w sanki gorącej stopki aparatu.

2) Zabezpieczanie kontrolera

Dzwignię blokady znajdująca się na stopce montażowej przesuń w prawo. Kiedy bloka-da zostanie zamknięta usły- szysz klikniecie.

3) Demontaż kontrolera

Naciśnij przycisk zwolnienia blokady jednocześnie przesuwając dźwignię blokady w lewo, a następnie wysuń kontroler z sanek gorącej stopki aparatu.

- Kontroler w trybie wyzwalacza daje możliwość instalacji na nim lampy błyskowej (w sankach gorącej stopkl).

1. Montaż lampy błyskowej na gorącej stopce kontrolera ( pracującego w trybie odbiornika)

1) Zainstaluj kontroler na podstawce lampy blyskowej lub innym urządzeniu mocującym (nie dołączone do opakowania).

2) Upewnij się, że blokada gorącej stopki jest odblokowana.

3) Wsuń stopkę montażową do końca w sanki gorącej stopki kontrolera.

4) Zablokuj lampę na kon- trolerze.

Uwaga: Na gorącej stopce aparatu mogą być montowane wyłącznie lampy błyskowe przeznaczone dla aparatów DSLR. Zabrania się montażu lamp wysokonapęciowych - może to doprowadzić do uszkodzenia kontrolera.

Przed użyciem upewnii się czy wszystkie urządzenia działają poprawnie i są właściwle połączone; włącz zasilanie wszystkich urządzeń, ustaw kontrolna na ten sam kanał komunikacji, ustaw grupy odblornków. Przycisk Test może być użyty do wybudzenia i przetestowania błysku lamp przed rozpoczęciem wykonywania zdjęć.

USTAWIENIA

1. Przelacznik zasilania

- Kontroler YN622C II daje możliwość ustawienia przelacznika zasilania w trzech pozycjach. Kiedy ustawiony jest tryb komunikacji "622", wskaźnik będzie świeciu na czerwono; kiedy ustawiony jest tryb komunikacji "560-RX", wskaźnik będzie świecił pomarańczowym światłem; pozycja "OFF" stuzy do wyłączania zasilania.

- Kiedy kontroler używany jest z produktami serii YN622C, ustaw przełącznik zasilania w pozycji "622" co umożliwia i użycie funkcji automatycznego przełączania między trybem wyzwalesca i odbiornika. Opis właściwego wykorzystania trybu 560-RX znajduje się w dalszej części niniejszej instrukcji obsługi.

2. Ustawienia kanałów

Naciśnięcie przycisku [CH SET] spowoduję, ze wskaźnik kanału będzie świecił przez kilka sekund wskazując bieżący kanał. Ponowne naciśnięcie przycisku [CH SET] spowoduje zmianę kanału. Urządzenie daje możliwość wyboru jednego z 7 kanałów. Ustaw wszystkie kontrolery na tym samyr kanale.

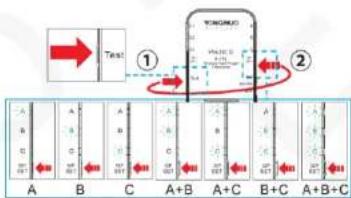

3. Ustawianie grup odbiorników

Naciśnij przycisk [GP SET], aby sprawdzić aktualną grupę odbiorników. Następnie ponownie naciśnij przycisk [GP SET], aby zmienić grupę między trzema dostępnymi: A/B/C.

1. Test błysku dla ustawień grupowych

Ustaw grupę testowa lamp błyskowych.

1) Naciśnięcie i przytrzymanie przycisku [Test] spowoduje, że wskaźniki grup będą świecić, a lampy za-montowane na wybranej grupie odbiorników zostaną wybudzone.

2) Naciśnij i przytrzymaj przycisk [Test] i wielokrotnie naciskaj przycisk [GP SET], aby wybrać jedną z 7 dostępnych kombinacji grup testowych lamp błyskowych.

3) Odpuszczenie przycisku [Test] spowoduje wyzwolenic testowego błysku wybrancj grupy lamp błyskowych.

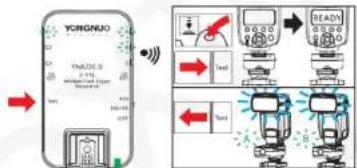

WYBUDZANIE I TESTOWANIE LAMP BŁYSKOWYCH

• Po wciśnięciu do połowy spustu migawki aparatu lampy błyskowe zamontowane w gorących stopkach odbiomików zostaną wybudzone (tylko dla aparatów typu A / B).
• Niezależnie od rodzaju połączenia przycisk [Test] może zostać użyty w celu wybudzenia i przetestowania lamp błyskowych zamontowanych na kontrolerach ustawionych na tym samym kanale.
• Wyzwalanie błysku testowego w trybie określonym przez lampę błyskową lub w trybie E-TTL może wyzwolić błysk niższej mocy.
  Jak widać na ponizszym rysunku wyzwalacz ustawiony został dla dwóch grup A + B. Naciśnięcie i przy trzymanie przycisku [Test] spowoduje wybudzenie lamp błyskowych ustawionych w grupach A i B. Następnie po odpuszczeniu przycisku [Test] zostanie wyzwolony błysk testowy,

Jeśli lampa nie może zostać wybudzona, należy ją recznie wybudzić przed wykonaniem zdjęcia.
Do lamp bez funkcji wybudzenia należy podłączyć się przez port PC.
Podczas wyzwalania błysku wszystkie wskaźniki zgasną.

Zdalne sterowanie wszystkimi lampami błyskowymi odbywa się za pośrednictwem ustawień aparatu dla zewnętrznych lamp błyskowych (wewnętrzne menu aparatu), jak gdyby lampy były zamontowane bezpośrednio na tym

aparocie. Ustawienia menu aparatu są nadrzednie i zostana przesiane do odiorników po naciśnięci przycisku potwierdzającego lub naciśnięciu do połowy przycisku migawki, bez konieczności korzystania z panelu sterowania lampą błyskowa, a na ekranie lampy błyskowej wyświetlone zostaną bieżące ustawienia. Ustawienia zmieniąją się w zależności od użytych aparatów / lamp błyskowych. Ten tryb sterowania jest trybom domyślnym, wskaźnik kanalu kontrolera zgaśnie w trybie uśpienia; aparat musi być ustawiony w jednym z następujących trybów P/AV/TV/M i jest dostępny tylko w aparatach typu A.

1) Naciśnij przycisk [MENU] na aparacie, wybierz ustawienie funkcji sterowania zewnętrznymi lampami błyskowymi. Zmiana ustawień na odbiomikach zostanie potwierdzona podwójnym błyśnięciem emitera światła wspomagania, autofakusa.
2) Aby kontrolować wyzwalanie błysku dla grup, włącz bezprzewodową funkcję lampy błyskowej poprzez menu aparatu.
3) Ustaw ostrość i wykonaj zdjęcie. Lampa błyskowa zostanic wyzwolona zgodnie z parametrami określonymi dla wszystkich grup. Ustawienie to daje możliwość użycia wspomaganie AF za pomocą emitera wiązki z kontrolera znajdującego się na aparacie.

Zaleca się, aby wyłączyć funkcję bezprzewodowego sterowania lampami błyskowymi podczas synchronizacji na drugą kurtynkę.

BŁYSK W TRYBIE AUTOMATYCZNYM (E-TTL II)

• W pełni automatyczne wyzwalanie błysku

1) Ustaw lampy błyskowe w trybie E-TTL II.
2) Naciśnij do połowy przycisk wyzwalania migawki aparatu, aby uruchomić autofokus, a na ekranie lamp wyświetlone zostaną m.in. parametry wartości przysłony, efektywny zasięg itp.
3) Upewnij się, że obiekt znajduje się w zasięgu działania lampy błyskowej, a następnie naciśnij do końca przycisk migawki aparatu, aby wykonać zdjęcie.

Zmiany wartości ekspozycji można ustawić za pośrednic- twem aparatu w krokach co 1/3 EV.
Następujące funkcje dla trybu E-TTL przeznaczone są do zaawansowanej aplikacji. Zapoznaj się z instrukcją obsługi aparatu i lampy błyskowej.

• Pomlar E-TTL II
• FEL: Blokada ekspozycji błysku
• Błysk modelujący

1. Synchronizacja na pierwszą kurtynkę • Normalna synchronizacji błysku.

2. Synchronizacja na druga kurtynkę

• Lampa błyskowa wyzwala błysk tuż przed zamknięciem migawki. W tym przypadku należy używać niższych prędkości migawki. Funkcja ta obsługuje również tryb BULB.
  Synchronizacja na drugą kurtynkę może być użyta jedynie, kiedy wyłączona jest funkcja bezprzewodowego sterowania lampami błyskowymi z poziomu menu aparatu.

3. Synchronizacja z szybkimi czasami migawki (HSS / FP)

- Lampa błyskowa ustawiona w tryb HSS może synchronizować błysk ze wszystkimi czasami otwardia migawki. Maksymalna prędkość synchronizacji wynosi 1/8000s lub 1/4000S (w zależności od aparatu).

W przypadku korzystanla z lampy błyskowej zamontowanej na gorącej stopce i nie obsługującej funkcji synchronizacji z szybkimi czasami (HSS), maksymalna prędkość synchronizacji wynosi 1/250s lub mniej.

FEB / FEC (DOSTĘPNY TYLKO W TRYBIE E-TTL)

1. FEB (Flash Exposure Bracketing)
2. Istnieje możliwość ustawienia ekspozycji bracketing'u w zakresie -+3EV ze skokiem co 1/3 EV.

Sekwencja FEB jest ustalona na 0 → - → +. Nawet jeśli w lample błyskowej zostanie ustawiona niestandardowa sekwencja FEB, to i tak sekwencja FEB pozostanie na 0 → - → +.
Funkcja FEB zostanie automatycznie anulowana po trzykrotnym wyzwoleniu migawki.
Nawet jeśli lampa z trybem E-TTL nie obsługuje funkcji FEB, możesz w dalszym clągu z niej skorzystać.

1. FEC (kompensacja ekspozycji lampy błyskowej)

- Istnieje możliwość ustawienia kompensacji ekspuzy- cji (FEC) w zakresie -+3EV ze skokiem co 1/3 EV

Możesz również użyć przycisku FEC znajdującego się na aparacie fotograficznym.

Kiedy przycisk wyzwazania migawić zostanie naciśnięty do połowy, ustawiona wartość będzie wyświetlana na ekranie lampy błyskowej. Ustawienia te mogą być zmieniane za pomocą menu aparatu do momentu, kiedy funkcje FEB FEC lamy błyskowej są ustawione na 0. Istniecie również możliwości ustawienia funkcji FEB i FEC za posrednictwem panelu sterowania znajdującego się na lampie błyskowej. Wartość kompensacji będzie suma składowych wartości nałożonych na slebie zgodnie z ustawieniami lamy błyskowej oraz aparatu. Przykiad; w menu aparatu wartość FEB została ustawiona na -3, a na lampie błyskowej została ustawiona na +3; w takim przypadku kompensacje ekspozycji wynosi 0.

ZOOM (POKRYCIE BŁYSKU)

• Zoom jest obsługiwany zarówno w trybie automatycznym, jak i recznym.
• W tryble automatycznym ustawlenie ogniskowej lampy błyskowej może zmienlać się w zależności od długości ogniskowcji obiektywu.
• W trybie ręcznym ogniskowa lampy błyskowej może być ręcznie ustawiana w zakresie 24-105mm.

1. Ustawienie Automatyczne

2. Ustawienie ręczne

3. Blokada ZOOM

- Naciśnij i przytrzymaj przyczik [CH SET], znajdująścy się na odbiomiku do momentu, aż wskaźnik kanalu zacznie świecić, a następnie włącz funkcję blokady zoomu dla odbiomnika. W cfekcie zoom palnika lampy błyskowej na odbiomniku nie będzie mógł być kontrolowany z poziomu menu aparatu. W takim przypadku należy ustawić zoom lampy błyskowej za pośrednic-twem panelu sterowania znajdującego się na lampie błyskowej (tryb automatyczny lub ręczny). Oznacza to, ze każda lampa błyskowa może mieć ustawione różne wartości ogniskowych. Naciśnij i przytrzymaj ponownie przyczik [CH SET], aby anułować.

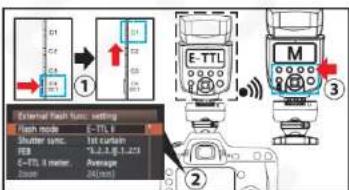

LAMPA W TRYBIE RĘCZNYM / STROBOSKOPOWYM

1. Tryb ręczny polega na ręcznym ustawianlu lampy błyskowej: ręczne ustawianie mocy błysku (regulacja możliwa w zakresie 1/128 \~ 1/1 z krokiem co 1/3 EV)

Wybierz ręczny tryb na lampie błyskowej i ustaw moc błysku, prędkość synchronizacja migawki, zoom palnika itp.

2. Tryb Multi (stroboskopowy)

Za pośrednictwem menu aparatu wybierz tryb Multi (stro-boskopowy).

Parametr	Zakres
Moc błysku	Ręczna (maks. 1/4)
Częstotliwość	1-199hz
Krotność błysków	1-100 razy
Zoom	Auto / ręcznie (24-100mm)

Trzy parametry błysku: moc, częstotliwość oraz ilość błysków mogą wzajemnie sobie przeciwdziałać. Szczegóły dotyczące tych ustawień mogą być określone w instrukcji obsługi lampy błyskowej. Faktyczna moc błysku zależy od ekranu znajdującego się na lampie błyskowej.

FUNKCJA BEZPRZEWODOWA

- Poprzez ustawienie w menu funkcji bezprzewodowej obsługi lampy błyskowej możesz zmienić ustawienia lamp znajdujących się w różnych trybach wyzwalania błysku, czy w różnych grupach. Bezprzewodowe menu daje możliwość sterowania trzema grupami lamp błyskowych (A/B/C), gdzie możesz ustawłać proporcje i moc błysku.

1. Włącz funkcję bezprzewodową za pomocą menu sterowania lampami błyskowymi.
2. Lampa Master: opcja dla lampy błyskowej zainstalowanej na kontrolerze wyzwalającym wybierz opcję aktywnej lampy błyskowej lub ją wyłąłącz. Ustawienia ekspozycji lampy błyskowej zamontowanej na wyzwalaczu znajdującym się na aparacie będą takie same jak dla grupy A.
3. Lampa błyskowa zamontowana na wyzwolaczu znajdująçym sie na aparacie może pracować tak jak lampy zamontowane na odbiornikach oferując możliwość pracy w trybach E-TTL, rocznym, stroboskopowym oraz może współpracować z lampami niezamontowanymi na aparacie. Lampa zamontowana w taki sposó daje możliwość uzycie funkcji emitera wiącki wspomagającej AF oraz wyłączenia funkcji bezprzewodowej.
   • ZOOM palnika lampy bryskowej zainstalowanej na kontrolerze znajdującym się na aparacie nie będzie sterowany przez menu aparatu. Dostosuj ustawienia zoomu bezpośrednio z panelu sterowania lampy bly-

skowcji (auto lub rocznie). Oznacza to, że można dokonać ustawienia zoomu palnika lampy znajdującej się na aparacie w inny sposób od lamp znajdujących się na odbiomikach, np. możesz ustawić zoom lampy zamontowanej na wyzwalaczu w trybie auto (za po średnictwem panelu sterowania znajdującego się na lampie) oraz ustawić go ręcznie dla lamp zamontowanych na odbiomikach (za pośrednictwem paneli sterowania znajdujących się na lampach błyskowych).

Włączenie bezprzewodowej funkcji lampy błyskowej uniemożliwia zastosowanie synchronizacil na druga kurtynke.
Dla aparatów 5D MarkIII, 650D I Innych nowych modeli wybierz transmisję optyczną zamiast funkcji bezprzewodowych.
YN622C współpracuje z funkcjami optycznej transmisji bezprzewodowej.

3. Ustawienie kanalu za pośrednictwem funkcji bezprzewodowej

- Ustaw kanał (tyiko kanały CH1-CH4) wyzwalacza za pośrednictwem funkcji bezprzewodowej; zmiana powinna zdominować pierwotne ustawienie kanału. Kanały CH1-CH7 można również ustawić bezpośrednio naciskając przycisk [CH SET] w nadajniku na wyzwalaczu.

4. Ustawienie grup poprzez funkcję bezprzewodową

- Za pomocą ustawień funkcji bezprzewodowej ustaw grupy lamp błyskowych na wyzwalaczu. Podczas przesyłu sygnału radiowego wskaźnik stanu oraz wskaźnik grup będą migać zielonym światłem.

Wskaźnik grup	Aktywne grupy
Wskaźnik A błyska	Wszystkic (A+B+C)
Wskaźnik B błyska	(A:B)
Wskaźnik C błyska	A:BC lub A:B:C
Wskaźniki nie świecą się	Wszystkic (A+B+C)

Powyższa tabela wyjaśnia znaczenie komunikatów wyświetlanych na wyzwalaczu (wybraną grupę aktywnych lamp błyskowych).

Gdy za pomocą menu aparatu funkcja bezprzewodowa została wyłączona, podczas komunikacji wskaźnik grup zgaśnie, a aktywna grupa będzie się składać ze wszystkich grup (A+B+C) z uzyciem tego samego ustawienia dla wszystkich lamp błyskowych.

PROPORCJE BŁYSKU W TRYBIE E-TTL II

Proporcje błysku i FEC dla trzech grup A/B/C można ustawić w trybie błysku E-TTL II.

1) Wszystkie (A + B + C)

Proporcje wyłączone, automatycznie trzy grupy lamp błyskowych A/B/C wyzwalają błyski z taką samą mocą. W tym ustawieniu można dokonać regulacji kompensacji ekspozycji błysku (FEC).

2) A: B

Ustaw proporcje błysku (8:1-1:8 w krokach co 1/2) i kompensację ekspozycji lamp błyskowych dla grup A i B grupa C jest nieaktywna.

3) A: BC

Ustaw proporcje błysku i FEC dla lamp błyskowych z grup A. i B; FEC grupy C można ustawić indywidualnie (grupa lamp błyskowych C może posiadać podwyższoną ekspozycję w stosunku do przedmiotu i będzie sprawdzać się w roll podświetlenia).

USTAWIENIA MOCY W TRYBIE RĘCZNYM I STROBO- SKOPOWYM

Moc lampy błyskowej dla każdej grupy A/B/C może być oddzielnie ustawiana w trybach ręcznym i stroboskopowym.

1) Aktywacja wszystkich trzech grup lamp błysko- wych (A+B+C) - ustawień dokonuje się przy tej samej mocy.

2) Aktywacja grup A:B - grupy A i B powinny być ustawiane oddziclinie; grupa C będzie nieaktywna.

3) Aktywacja grup A:B:C -grupy A, B i C powinny być ustawiane oddzielnie.

Na każdym odbiorniku ustaw lampę błyskową pracującą w różnych trybach, jak np. ręcznym / E-TTL / stroboskopowym dla kontroli w trybie MIX. W takim przypadku ustawienie lampy błyskowej jest nadrzedne. Wskaźnik kanału nadajnika będzie świecić po aktywacji tego trybu sterowania. Funkcja ta działa z aparatami typu A / B.

1) Przydisk [CH SET] znajdujący się na wyzwalaczu przytrzymaj wciśnięty przez kilka sekund, aż wskaźnik kanalu zamiga 3 razy, a następnie będzie świecić stałym światłem, co oznacza aktywację trybu sterowania MIX.
2) Wyzwalacz będzie znajdować się w trybie E-TTL i ustawienie zoomu zostanie wyłączone.
3) W takim przypadku należy ustawiać parametry każdej z lamp biyskowych z poziomu jej własnego panelu sterowania.

W trybie sterowania MIX ustawić można moc błysku, FEB, FEC, zoom itp.

Wyłącz tryb sterowania Mix poprzez ponowne przytrzymanie przycisku [CH SET] - urządzenie powróci do trybu zdalnego sterowania (wskaźnik kanału wyłączy się i przejdzie w stan czuwania).

WYZWALANIE LAMP BŁYSKOWYCH ZA POMOCA APARATÓW TYPU B/C

Aparaty typu B:

Tego typu aparaty nie posiadają menu sterowania zewnętrznymi lampami błyskowymi, co może powodować, że niektóre funkcje będą ograniczone. Przed rozpoczęciem użytkowania na wyzwalaczu włącz tryb sterowania MIX.

1) Ustawienie grupy wyzwalaczy:

Naciśnij do połowy przycisk spustu migawki w aparacie, a w efekcie wskaźnik stanu zacznie miąć na zielono. Naciśnij przycisk [GP SET], aby ustawić aktywne grupy wyzwałaczy.

Wskaźnik grup	Aktywne grupy
Wskaźnik A błyska	Wszystkie (A+B+C)
Wskaźnik B błyska	(A:B)
Wskaźnik C błyska	Wszystkie (A+B+C)

2) Ustawlenie trybu lampy błyskowej (za pośrednictwem panelu sterowania lampy błyskowej):

a) Tryb automatyczny (ETTL) obsługuje automatyczne wyzwalanie błysku, daje możliwość ustawienia FEC i FEB, domyślnie jest ustawiony w tryb synchronizacji z szybkimi czasami migawki.

b) Tryb ręczny (M) pozwala na ręczne ustawienie siły błysku. Domyślnie jest ustawiony w tryb synchronizacji z szybkimi czasami migawki.

c) Tryb stroboskopowy - ustawienie zależy od lampy błyskowcj.

Aparaty typu C: Ręczne ustawienie siły błysku

1) Ustawianie grupy wyzwalaczy (za pomocą wy- zwalacza): Ustaw zgodnie z grupą testową wyzwalacze (ustawienie opisane w poprzedniej części instrukcii).

2) Ustawlenie trybu lampy błyskowej (z panelu sterowania lampy błyskowej): Ustaw moc błysku w trybie ręcznym (M) za pomocą panelu sterowania lampą błyskową i wyzwól ją za pomocą głównego styku (styk pojedynczy). Aparaty typu C nie obsługują szybkich prędkości synchronizacji oraz pozostałych funkcji E-TTL (maksymalna prędkość synchronizacji to 1/250s lub mniej).

WYZWALANIE PRZEZ PORT PC (OBSŁUGA SUPER SYNC)

UWAGA! Do portu PC kontrolera nie należy podłączać lamp błyskowych wymagających napięcia wyzwalania lampy większego niż 300V. Nie zastosowanie się do tego zalecenia może doprowadzić do uszkodzenia urządzenia.

W celu połączenia lampy błyskowej z kontrolerem należy nabyć odpowiedni przewód przeznaczony do synchronizacji twojej lampy błyskowej podłączonej do portu PC.

1) Użyj końca przewodu synchronizacji PC z nakrętką do podiączenia go do odbiornika.
2) Drugi koniec kabla synchronizacji PC podłącz do stroboskopowej lampy błyskowej lub innej, którą można podłączyć do portu PC.
3) Ustaw synchronizację migawki w aparacie na pierwszą lub drugą kurtynkę.
4) Ustaw parametry fotografowania I wykonaj zdjęcie.

* Super sync: Użyj lampy błyskowej nie obsługującej synchronizacji z szybkimi czasami migawki, aby osiągnąć wyższe wartości synchronizacji - funkcja ta ma większe zastosowanie w przypadku wyzwalania błysku stroboskopowego, którego czas trwania jest dłuższy (ustawienie możliwe jedynie przez wyjście portu PC).

1) Podłącz odbiornik do lampy błyskowej poprzez port PC. Może to wymagać ręcznego ustawlenia mocy błysku na jej pełną wartość (1/1).
2) Uzyj trybu ręcznej ekspozycji lub trybu prorytetu migawki, ustaw tryb migawki na synchronizację z szybkimi czasami (maksymalne prędkości synchronizacji migawki może osiągnąć do 1/8000s). Rób zdjęcia i sprawdzaj, czy są wykonywane synchroniczne. Na zdjęciach widoczne mogą być gradacje lub różnice - wyniki zależą od zastosowanego aparatu i lampy błyskowej.
Złącze PC służy wyłącznie do wysyłania sygnałów.
Lampa zamontowana na gorącej stopce i lampa podłączona do portu PC mogą być używane w tym samym czasie.
Dla aparatu typu C maksymalna prędkość synchronizacji przez port PC wynosi 1/250s lub mniej.

REFERENCJE

Lampa wspomagania AF

• Podczas korzystania z AF przy słabym oświetleniu wbudowana lampa wspomagania AF znajdująca się w wyzwiału Cuba będzie emitowała wiązku wspomagania automatycznie, aby ułatwić ustawienia autofokusa i lampy znajdującej się na nadajniku. Emitter wspomagania AF znajdujący się na lampie błyskowej może pracować równologie.
  • Funkcja ta wymaga używanie pojedynczego pola AF w obiektywie.
• Zarówno odbiorniki jak i lampy błyskowe zamontowane na tych odbiornikach nie będą emitować wiązki wspomagania AF.

Funkcja potwierdzania zmian za pomocą emitera włączki wspomagania AF

Gdy ustawienia dla urządzeń zewnętrznych są zgodne z ustawieniami menu aparatu, emitery wiązki wspomagania AF znajdujące się w odbiomikach zamigają dwukrotnie, aby potwierdzić, że zmiany zostały wprowadzone.

Funkcja ta możliwa jest do zastosowania tylko wtedy, gdy lampa błyskowa zamontowana na odbiorniku obsługuje funkcję wspomagania autofokusa za pomocą emitera wiązki oraz emiter wiązki jest dostępny.
Zainstaluj odbiornik na aparacie i wyłącz funkcję wspomagania AF z poziomu menu obsługi zewnętrznych lamp błyskowych, aby wyiączyć tę funkcję (ustawienia zostaną zapisane).
- Jeśli został ustawiony parametr, którego lampa błyskowa nie obsługuje (taki jak synchronizacja z szybkimi czasami), funkcja ta będzie nieprawidłowa.

TRYB 560-RX

YN622C II obsługuje funkcję odbioru sygnalu wyzwałaśnia YN560-TX (tryb komunikacji RF603), przy uzyciu kompaty-bilinej lampy błyskowej. Kontroler w tym trybie może bezprzewodowo kontrolować tryby lampy błyskowej, moc błysku i zoom każdej grupy. Urządzenie ma możliwość wyzwalania (lampa błyskowa ustawiona na tryb M) kontro- lerów RF603 (II), RF605 (tryb komunikacji RF603). Kontroler obsługuje funkcję grupowania urządzeń YN560-TX, RF605.

1. Ustaw kontroler w trybie 560-RX za pomocą prze- łącznika zasilania.
2. Ustaw ten sam kanał na wyzwalaczu i odbiornikach (krótko naciśnij przycisk [SET CH]).

1. Ustaw grupę odbiorników.

1. Wykonaj zdjęcie i wyzwól lampy błyskowe.

Gdy przełącznik zasilania ustawiony jest na "560-TX", jako wyzwalaczy zaleca się używać tylko YN560-TX /RF603 /RF605, a YN622C II jako odbiornika. Jeśli jest on stosę wany jako wyzwalacz w trybie komunikacji, będzie wyzwalać w trybie "622".

Aktualizacja oprogramowania

1. Odwiedź oficjaina stronę YONGNUO: http://www.hkyongnuo.com/e-detaily.php?ID=354, aby pobrać najnowszą wersję oprogramowania

2. Wyłącz zasilanie, użyj przewodu Micro-USB (nie zawarty w zestawie), aby podiączyć kontroler do komputera.

3. Naciśnij przycisk i włącz zasilanie urządzenia co spowoduje zaświecenie się wszystkich wskaźników na kolor zielony.

4. Zakończ proces aktualizacji oprogramowania zgodnie poleceniami oprogramowania aktualizacyjnego.

Przywrócenie ustawień fabrycznych

1. Naciśnij i przytrzymaj jednocześnie przyciski [CH SET] oraz [GP SET].
2. Wskaźnik stanu zacznie migać 3 razy naprzemienne czerwono-zielonym światłem a następnie zacznie świecić na stałe światłem czerwonym.
3. Zwolnij wszystkie przyci- ski, aby zresetować urzą- dzenie do ustawień fa- brycznych.

Funkcja automatycznego oszczędzania energii

Kontroler automatycznie zapisze ustawienia, takie jak kaneł, grupy odbiorników, wspomaganie AF. W trybie TTL niektóre parametry nie będą zapisywane, na przykład ustawienia proporcji błysku.

ROZWIAZYWANIE PROBLEMÓW

1. Urządzenie nie włącza się lub automatycznie wyłącza się
2. Akumulator jest zamontowany odwrotnie lub jest rozładowany. Wskaźnik stanu będzie migał na czer wono kiecy poziom naładowania bateri będzie niski i urządzenie wyłączy się automatycznie na wypadek naglego rozładowania się. Zainstaluj baterię w od powiednim kierunku wskazanym na komorze i upewną się, że bateria jest w pełni naładowana a następnie ponów próbe włączenia zasilania.
3. Lampa błyskowa nie wyzwala błysków • Upewnij się, że źródła zasilania wszystkich urządzeń są w pełni naładowane.
4. Upewnij się czy wyzwalacz jest właściwie połączony z aparatem i lampą błyskową.
5. Upewnij sie czy wyzwalacz i odbiorniki ustawione są na tym samym kanale oraz w tej samej grupie.
6. Proces regeneracji lampy może wejść w etap ochrony przed przegrzaniem co spowoduje wejście lampy w stan uśpienia, itp., co z kolei może powodować, że lampa błyskowa nie będzie wyzwalać błysków.
7. Sprawdź przełącznik zasiliania kontrolera, aby upewnić się czy ustawiony jest we właściwym trybie komunikacji, np. odbiornik ustawiony na tryb "560-RX" nie będzie odbierać sygnału z "622".
8. Brak możliwości ustawienia synchronizacji na drugą kurtynkę
9. Wynika to z ograniczeń menu aparatu fotograficzne- go.
10. W razie potrzeby użycia funkcji synchronizacji na drugą kurtynkę należy wyłączyć funkcje bezprzewo dowe.
11. Nie można uzyskać dostępu do menu funkcji zewnętrznej lampy błyskowej lub menu wyświetlane jest nieprawidłowo

- Kontroler nie jest zainstalowany prawidłowo, styki gorącej stopki są zabrudzone lub bateria jest wyczerpana.

- Zainstaluj ponownie kontroler i wyczyść styki oraz wymień baterie.

1. Wskaźnik kanału śwleci się nleprzerwanie - brak możliwości zmiany trybu lampy błyskowej i zoomu z menu aparatu

- Spowodowane jest to aktywnym trybern sterowania MIX.

- Naciśnij i przytrzymaj przycisk "CH SET", aby wyjść z trybu sterowania MIX lub przywróć urządzenie do ustawień fabrycznych.

1. Emlter wiazki wspomagania nie działa: zasady użytkowania emitera opisane zostały we wcześniej szej części niniejszej instrukcji obsługi.

2. Lampa błyskowa zamontowana na aparacie nie wyzwala błysku: włącz lampę główną poprzez ustawienia funkcji bezprzewodowych.

3. Nie można ustawić zoomu lampy błyskowej z poziomu menu aparatu: jeżeli w nadajniku ustawiony został tryb sterowania MIX lub ustawiona została blokada zoomu, zoom nie może być ustawiony za pomocą menu aparatu. Ustawienia zoomu lampy błyskowej zamontowanej na aparacie fotograficznym muszą być ustawiony osobno.

4. Brak możliwości ustawienia kanałów 5, 6, 7 z poziomu menu aparatu: jest to spowodowane ograniczeniem aparatu i pozwela na ustawienie kanałów z zakresu 1-4 za pośrednictwem menu aparatu, podczas gdy inne kanały można ustawić za pomocą przycisku kanału.

5. Niedoświetlenie lub prześwietlenie w trybie i-TTL

- Zaleca się włączenie funkcji bezprzewodowych podczas używania trybu ETTL lampy błyskowej i korektę położenia lampy błyskowej, użycie funkcji FEC/FEL, sprawdzenie efektywnego zasięgu lampy.

- Zójęcie może być prześwietione, gdy w tym samym czasie używany jest tryb TTL a lampa błyskowa ustawiona jest w tryb ręczny - w takim przypadku lampa błyskowa pracuje jako podświetlenie tla.

1. Po naciśnięciu do połowy przycisku wyzwalania migawki informacje o przesłonie, odległości nie są wyświetlane na lample błyskowej: ustaw kompatybilny tryb lampy błyskowej, synchronizację migawki z lampą błyskową na wyzwalaczu.

2. Brak efektu bracketing'u ekspozycji błysku na odbiorniku: ustaw tryb lampy błyskowej, który jest kompatybilny z lampą błyskową.

Zaleca się stosowanie następujących procedur, gdy występują inne problemy podczas korzystania z urządzenia:

1) Uruchom ponownie wszystkie urządzenia.

2) Wymień baterie w wyzwalaczu i odbiornikach.

3) Zastosuj ustawienia fabryczne dla wyzwalacza i odbiomików.

4) Zastosuj ustawienie fabryczne dla aparatu i lampy błyskowej.

DANE TECHNICZNE

Typ systemu: cyfrowy bezprzewodowy FSK 2,4GHz Zasięg: 100M Ugość kanaków: 7

Tryby lampy błyskowej: E-TTL (II), ręczny, stroboskopowy Tryby synchronizacji: 1 kurtynka, 2. kurtynka, synchronizacja z szybkimi czasami migawki (HSS)

Obsluga grup; 3 grupy A/B/C (622); 6 grup A/B/C/D/E/F (560-RX)

Maksymalna prędkość synchronizacji: 1/8000s * Wejście: gorąca stopka (TTL, styk centralny)

Wyjście: gorąca stopka, port PC

Aktualizacja oprogramowania: przez port Micro USB Zasilanie bateryjne: AAX2 (obsługa akumulatorów o napięciu 1,2 V)

Czas czuwania: 60h

Wymiary: 91.5X53.5X43mm Waga netto: 89g

* Maksymalna prędkość synchronizacji migawki

W celu osiągnięcia maksymalnej prędkości synchronizacji będziesz potrzebować zarówno aparatu jak i lamp błyskowych obsługujących tryb HSS a maksymalna prędkość synchronizacji wynosi 1/8000s lub 1/4000S. Podczas korzystania z gorącej stopki, która nie obsługuje HSS, maksymalna prędkość synchronizacji będzie wynosić 1/250s lub dłużej. Prędkość synchronizacji części aparatów i lamp błyskowych może być niższe.

WARUNKI GWARANCJI

Okres gwarancji obejmuje 24 miesiące począwszy od dnia zakupu. W ramach gwarancji zapewniamy usunięcie usterek wynikających z wad materiałowych i błędów produkcyjnych.

Termin naprawy 14 dni od daty dostarczenia sprzętu do autoryzowanego serwisu lub 21 dni od daty dostarczenia sprzętu do sklepu, w którym został zakupiony.

Naprawa gwarancyjna nie obejmuje usterek wynikających z niewłaściwego lub niezgodnego z przeznaczeniem użytkowania sprzętu.

Gwarancja traci ważność w przypadku samodzielnej Inge-rencji osób nieuprawnionych do przeprowadzania napraw.
