Typ produktu	Panel LED studyjny
Model	YN300 Air
Marka	Yongnuo
Liczba diod LED	300 sztuk
Temperatura barwowa	3200K – 5600K (regulowana)
Jasność	Regulowana w zakresie 0–100%
Zasilanie	Bateria NP-F (brak w zestawie) lub zasilacz sieciowy
Wymiary (dł. x szer. x wys.)	310 x 210 x 35 mm
Waga	Około 0,8 kg (bez baterii)
Strumień świetlny	Około 2400 luxów (w odległości 1 m)
Wskaźnik oddawania barw (CRI)	> 95
Kąt świecenia	120 stopni
Sterowanie	Bezprzewodowe (radiowe) i ręczne
Kanały bezprzewodowe	16 kanałów, 6 grup
Złącze statywowe	Standardowe gniazdo 1/4 cala
Materiał obudowy	Tworzywo sztuczne z metalowymi elementami
Funkcje specjalne	Płynna regulacja temperatury barwowej, pamięć ustawień
Akcesoria w zestawie	Zasilacz sieciowy, kabel, futerał ochronny
Kraj pochodzenia	Chiny
Gwarancja	2 lata (zależnie od dystrybutora)

Często zadawane pytania - YN300 Air Yongnuo

Jak włączyć lampę Yongnuo YN300 Air?

Aby włączyć lampę, naciśnij i przytrzymaj przycisk zasilania przez około 2 sekundy. Po włączeniu dioda LED na panelu zaświeci się na niebiesko.

Jak regulować jasność i temperaturę barwową?

Użyj pokręteł BRIGHT (jasność) i COLOR (temperatura barwowa) na tylnej ściance. Obróć w prawo, aby zwiększyć wartość, w lewo – zmniejszyć.

Jakie baterie są kompatybilne z YN300 Air?

Lampa zasilana jest bateriami typu NP-F (np. NP-F550, NP-F970). Bateria nie jest dołączona do zestawu – należy ją zakupić osobno.

Czy lampę można używać podczas ładowania?

Tak, lampa może pracować podczas ładowania przez zasilacz sieciowy. Podłącz zasilacz do gniazda DC IN – lampa będzie działać i jednocześnie ładować baterię (jeśli jest włożona).

Jak sparować lampę z pilotem zdalnego sterowania?

Ustaw ten sam kanał i grupę na lampie i pilocie. Na lampie naciśnij przycisk CH i wybierz kanał (1-16), a następnie przycisk GR (grupa A-F).

Co oznacza migająca kontrolka na lampie?

Migająca kontrolka zasilania lub ładowania może oznaczać niski poziom naładowania baterii lub błąd komunikacji. Sprawdź stan baterii i odległość od pilota.

Jak wyczyścić powierzchnię lampy?

Użyj miękkiej, suchej ściereczki z mikrofibry. Nie stosuj agresywnych środków chemicznych ani rozpuszczalników. Zachowaj ostrożność, aby nie porysować diod LED.

Jaki jest maksymalny czas pracy na jednej baterii?

Czas pracy zależy od pojemności baterii i ustawionej jasności. Przy pełnej jasności na baterii NP-F970 (6600 mAh) lampa działa około 2-3 godzin.

Czy można używać lampy jako światła błyskowego?

YN300 Air jest ciągłym źródłem światła (LED), a nie lampą błyskową. Nadaje się do filmowania i zdjęć przy słabym oświetleniu, ale nie generuje krótkich impulsów.

Gdzie znaleźć instrukcję obsługi w języku polskim?

Instrukcję w języku polskim można pobrać ze strony notice-facile.com lub z oficjalnej strony Yongnuo. Dołączona instrukcja w zestawie jest zazwyczaj w języku angielskim i chińskim.

INSTRUKCJA OBSŁUGI YN300 Air Yongnuo

Dziękujemy za wybór lampy wideo LED YONGNUO YN300 Air. Przed rozpoczęciem użytkowania zapoznaj się z treścią instrukcji obsługi i zachowaj ją, aby móc się do niej od nieść w przyszłości.

Lampę YN300 Air charakteryzuje nowoczesny design oraz smukła i mobilna budowa.

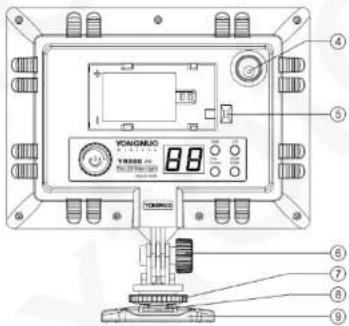

BUDOWA PRODUKTU

1. Obudowa

2. Panel świetiny

3. Rękojeść

1. Gniazdo zasilania DC
2. Suwak blokady pojemnika na baterie
3. Šruba regulacyjna
4. Pokrętło mocowania gorącej stopki
5. Metalowa podstawa gorącej stopki
6. Mini statyw
7. Przycisk testu naładowania akumulatorów
8. Przycisk zapamiębywania

1. Przycisk zasilania / pokrętło kontroli jasności
2. Wyświetlacz cyfrowy LED
3. Przycisk zgrubnej / precyzyjnej regulacji jasności
4. Przycisk zmiany temperatury barwowej 3200K / 5500K

WPROWADZENIE

1. Lampa wideo YN300 Air zbudowana jest na bazie diod wyprodukowanych w technologii SMD. Emitowane światło jest delikatne, a kąt jego padania jest szeroki. Dzięki temu jest ono odpowiednie jako światło wypełniające, które może być stosowane z bli-skich odległości.

2. Zastosowane diody zapewniają ultra wysoki współczynnik LED CRT, gdzie wartość RA jest większa niż 95 i bardzo zbliżona do światła naturalnego, dzięki czemu perfekcyjnie odzworowuje kolory oświetlanego przedmiotu.

3. Lampa YN300 Air może być zasilana za pomocą libowego akumulatora NP-F lub zewnętrznego źródła zasilania o napięciu 8V i natężeniu 5A.

4. Lampa YN300 Air wyposażona została w technologię stabilizacji prądu zasilania, pozwalającą skutecznic unikać re REFLEK SÓW ŚWIETLNYCH oraz efektu strobosko-powego.
5. Lampa została również wyposażona w cyfrowy system regulacji ściemniania, który szybko i niezawodnie pozwala na regulację netcżenia światła - ściemnianie może być regulowane w trybie zgrubnym i precyzyjnym.
6. Urządzenie zostało wyposażone w cyfrowy wyświetlacz LED, dzięki któremu w łatwy i precyzyjny sposób ustawisz moc światła.
7. Urządzenie zostało wyposażone w specjalnie zaprojektowany uchwyt do lamp wideo. Jest on praktyczny i wytrzymały.

UŻYTKOWANIE

1. Instalacja baterii

Baterię litową zamontuj zgodnie z kierunkiem wskazanym przez strzałki.
Uwaga: Zaleca się korzystanie z akumulatorów Yongnuo NP-F750, aby wydłużyć czas użytkowania urządzenia.
Pojemność akumulatora wynosi 5200mAh, co daje możliwości używania lampy z najwyższą jasnością przez około 130 min. Pamiętaj, aby wyjąć baterię, gdy lampa nie jest używana.

Demontaż akumulatora litowego należy rozpocząć od naciśnięcia przycisku blokady akumulatora a następnie należy wyjąć akumulator.

2. Przygotowanie lampy do montażu

W pierwszej kolejności należy połączyć złącze gorącej stopki z obudową lampy LED za pomocą śruby regulacyjnej a następnie ustawić kąt pochylenia lampy zgodny z własnymi oczekiwaniami.

3. Montaż lampy

W zależności od twoich potrzeb lampa może być zamontowana w jeden z następujących sposobów:
a) Montaż na gorącej stopce aparatu DSLR

1. Połuzuj pokrędu

blokedy goracej stopd.

2017

1. Wsuń stopke

lampy W sanki agaratu.

1. Dokręć pokrętło

blekady goracej stopki.

2.05 μm

b) Montaż na mini statywie

1. Poluzuj pokrętio

bokady.

1. Wsuń stopkę

lampy w sanki mini

1. Dokręć pokrętia

blokedy.

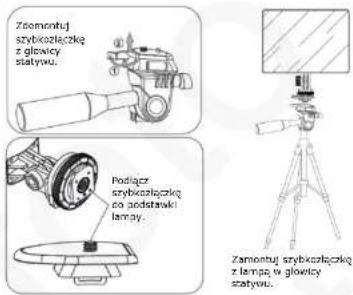

c) Montaż bezpośrednio na statywie fotograficznym

d) Montaż do uchwytu ręcznego

Wkręt ręczny uchwyt do podstawki lampy.
Podłącz ręczny uchwyt bezpośrednia do statywu fotograficznega

4. Przelącznik zasilania i regulacji jasności

a) Naciśnij przycisk zasilania w celu włączenia urządzenia a następnie przekręć pokrętło w prawo w celu zwiększenia jasności lub w lewo w celu zmniejszenia jasności świecenia lampy LED.

b) Tryby regulacji jasności

Lampa YN300 Air została wyposażona w dwa tryby regulacji jasności. Naciśnij przyciskie Fine / Coarse, aby wybrać tryb regulacji. Przez naciśnięcie przycisku Coarse lampa wideo wejdzie w tryb regulacji zgrubnej, gdzie regulacja odbywa się ze skokiem co 10%. Naciśniecie przycisku Fine spowoduje przejście lampy w tryb regulacji preczyjnej ze skokiem co 1%.

5. Regulacja temperatury barwowej

Naciśnij przydcisk 3200K/5500K, aby przełączcy temperu- re barwowa. Temperatura barwowa może być regulowana w zakresie 3200-5500K w zależności od twoich potrzeb. Naciśnij i przytrzymaj przydcisk do momentu aż zaświeci się kontroika 3200K a następnie za pośrednictwem pokrętła regulacji jasności dostosuł temperaturą barwowa. Następ- nie naciśnij i przytrzymaj przydcisk do momentu aż zaświeci się kontroika 5500K i analogicznie dopasuj barwę za pomocą pokrętła regulacji jasności.

6. Test naladowania akumulatora

Naciśnięcie przycisku Batt spowoduje wyświetlenie informacji o aktualnym poziomie naładowania baterii. Skala naładowania zawarta jest w przedziale od P0 do P9 co odpowiada przedziałowi od 0% do 90%, np. P3 oznacza naładowanie w 30% (Uwaga: tyst wykonany na niskiej

mocy urządzenia będzie się różnił od testu wykonanego na lampie działającej na wysokiej mocy, w związku z tym czas pracy zależny jest od ustawionej mocy lampy).

7. Przycisk zapamiętywania ustawień

a) Jeśli udalo ci się już ustawić jasność i temperaturę koloru, naciśnij i przytrzymaj przyczisk SET do momento a cyfrowy kanał gotwa dwukrotnie - będzie to oznaczać że ustawienia zostały pomyślnic zapisane. Jeśli potrzebujesz ponownie nastawić parametry światła i przywrócić je do poprzednich ustawień po prostu naciśnij jeszcze raz przyczisk SET.
b) Naciśnij i przytrzymaj przycisk SET, aby zaktualizować zapisane ustawienia.

8. Użycie zewnętrznych źródeł zasilania

Zaleca się stosowanie zasilacza YONGNUO w połączeniu z lampą LED YN300 Air w celu wydłużenia czasu pracy lampy. Podczas używania zasilacza lampa przestanie pobierać energię z akumulatora, jednocześnie akumulator nie będzie iadowany. Polaryzacja zewnętrznej części złącza wtyku jest dodatnia, a wewnętrzna jest ujemna. Napięcie wejściowe wynosi 8V a prąd 5A.

Uwaga: Jeśli lampa YN300 Air będzie używany z zasilaczami innych marek, powstałe uszkodzenia nie będą podlegać naprawom gwarancyjnym.

Zródlic światła	96 diod LED	Kąt śkłoconia	110°
Temperatura borowka	3200K-5500K	Odwzrowanie kolorów	≥95
Moc wyjściowa	1BW	Waga	500g
Iesność	2000LM	Wymiery	210*175*52mm
Zyocznność	50000h	Zasilanie	Istoria litowa lub szw. źródio 8V 5A DC
Zawartość: Lampa wides (1), projekc (1), instrukcje ostugli (1), podstawku (1), mini odrastawka (1).Uwage: Izobili brakuje jakspokolwiec z elementów, skontaktuj się zo sariedewca.

ROZWIĄZYWANIE PROBLEMÓW

Oats	Przyczyny	Rozviżanie
Brak reakcji po woznięciu przydcisku zasilania.	Niski poziom nadadowania akumulatora.	Zamontą nowa bazentę lub sodlącz zasińcz.
	Uzkłodzona płyta główna.	Oddaj urządzenie do reklernacji.
Nicadzawodnic lub siabe śwotna przy ustawieny lampy na nejvyższym pozornie mocy.	Niski poziom nadadowania akumulatora.	Wymić lub nadadą akumulator.
Nedokledny test nadadowania batonii; niski poziom nadadowanie przy wysokiej mocy ewiczenia oraz pełne bateria na niskiej mocy ewiczenia.	Test pojemności baterii wskazuje chugace czasu pracy lampy przy aktualnych nastawach urządzenie. Ustawienie lampy na wyższa moc powuduje inotreszynniejsze zudycie energii czego wynikiem jest wskazanie króbaznego czesu jej użytkowania.	Normalne zjawiska nie wymaga delszej analizy.

WARUNKI GWARANCJI

Okres gwarancji obejmuje 24 miesiące począwszy od dnia zakupu. W ramach gwarancji zapewniamy usunięcie usterek wynikających z wad materiałowych i błędów produkcyjnych.

Termin naprawy 14 dni od daty dostarczenia sprzętu do autoryzowanego serwisu lub 21 dni od daty dostarczenia sprzętu do sklepu, w którym został zakupiony. Naprawą gwarancyjna nie obejmuje usterek wynikających z niewła-ściwego lub niezgodnego z przeznaczeniem użytkowania sprzętu.

Gwarancja traci ważność w przypadku samodzielnej ingerencji osób nieuprawnionych do przeprowadzania napraw.
