INSTRUKCJA OBSŁUGI WDM-30A2 El Home

Ogólne zasady bezpiecznego użytkowania produktu

Przed montażem, podłączeniem i użytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaż i uruchomienie urządzenia jest możliwe pod warunkiem używania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montażu urządzenia przez wykwalifikowany personel.

Producent nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montażu czy eksploatacji urządzenia oraz z dokonywania samodzielnych napraw i modyfikacji.

Pamiętaj, aby:

• nie instalować czujki w miejscu skierowanym w stronę okna lub narażonym na bezpośrednie działanie światła słonecznego,
• nie instalować czujki w miejscu skierowanym w stronę klimatyzatora lub wentylatora.
• instalować produkt w miejscu z dobrym sygnałem telekomunikacyjnym (można się kierować sygnałem telefonu komórkowego do orienta cyjnej oceny zasięgu).
• użytkować urządzenie zgodnie z jego przeznaczaniem, trzymać je z daleka od wilgoci i ognia,
• nie wrzucać do ognia, nie uderzać, nie miażdżyć i nie narażać urządzenia na uszkodzenia mechaniczne,
• nie czyścić urządzenia wodą ani rozpuszczalnikami i innymi chemikaliami,
• czyścić obudowę urządzenia wyłącznie, gdy źródło zasilania jest odcięte, do czyszczenia można wykorzystać zwilżoną szmatkę, ale po jej użyciu należy odczekać do całkowitego przeschnięcia obudowy,
• nie dokonywać samodzielnych modyfikacji i napraw.

Uwaga: Urządzenia posiadające współczynnik wnikania wyższy lub równy IP44 mogą być montowane na zewnątrz (np. przyciski dzwonkowe, kasety zewnętrzne wideodomofonów, kamery itp.). Informacje o współczynniku wnikania zawarte są w specyfikacji technicznej urządzenia.

Uwagi odnośnie bezpiecznego użytkowania baterii:

• Używaj wyłącznie baterii, o których mowa w specyfikacji technicznej urządzenia.
• Zawsze instaluj baterie zgodnie z polaryzacją (oznaczeniem + i -).
• Nigdy nie używaj baterii różnych producentów, baterii o różnym składzie chemicznymi i nie mieszaj baterii rozładowanych z nowymi w tym samym czasie.
• Po każdej wymianie baterii sprawdź poprawność działania urządzenia.
• Nie zarysowuj, nie rzucaj i nie rozgrzewaj baterii. Uszkodzenie mechaniczne baterii grozi wyciekiem jej zawartości, co może być niebezpieczne zarówno dla człowieka jak i środowiska.
• Przechowuj baterie w pojemniku, z dala od metalicznych przedmiotów, w suchym i ciemnym miejscu z dala od wilgoci i promieni słonecznych.
• W przypadku wycieku baterii dokładnie umyj ręce woda i mydłem. W przypadku kontaktu z oczami niezwłocznie skontaktuj się z lekarzem.
• Nie ładuj baterii. Do ładowania nadają się wyłącznie akumulatory. Ładowanie innych baterii grozi przegrzaniem, czego następstwem może być pożar.
• Baterii nie należy wyrzucać do ognia czy do śmietnika, a oddawać do specjalnych punktów zbiórki odpadów tego typu.
• Trzymaj baterie z dala od dzieci i zwierząt.
• Rozładowana bateria może powodować wyciek, w związku z czym należy ja niezwłocznie wyciągnąć z urządzenia i oddać do punktu zbiórki odpadów tego typu.

1. CHARAKTERYSTYKA URZĄDZENIA

Czujka ruchu WDM-30A2 wykorzystuje czujnik podczerwieni PIR do wykrywania ruchu w czasie rzeczywistym. Zmiany stanu ruchu umożliwiają realizację funkcji antykradzieżowych i alarmowych.

Dzięki wbudowanemu modułowi WiFi, po integracji z aplikacją Tuya Smart, czujka ruchu może przesyłać informacje o stanie pracy na smartfon i informować użytkownika o wykry tym ruchu w pomieszczeniu w czasie rzeczy wist ym.

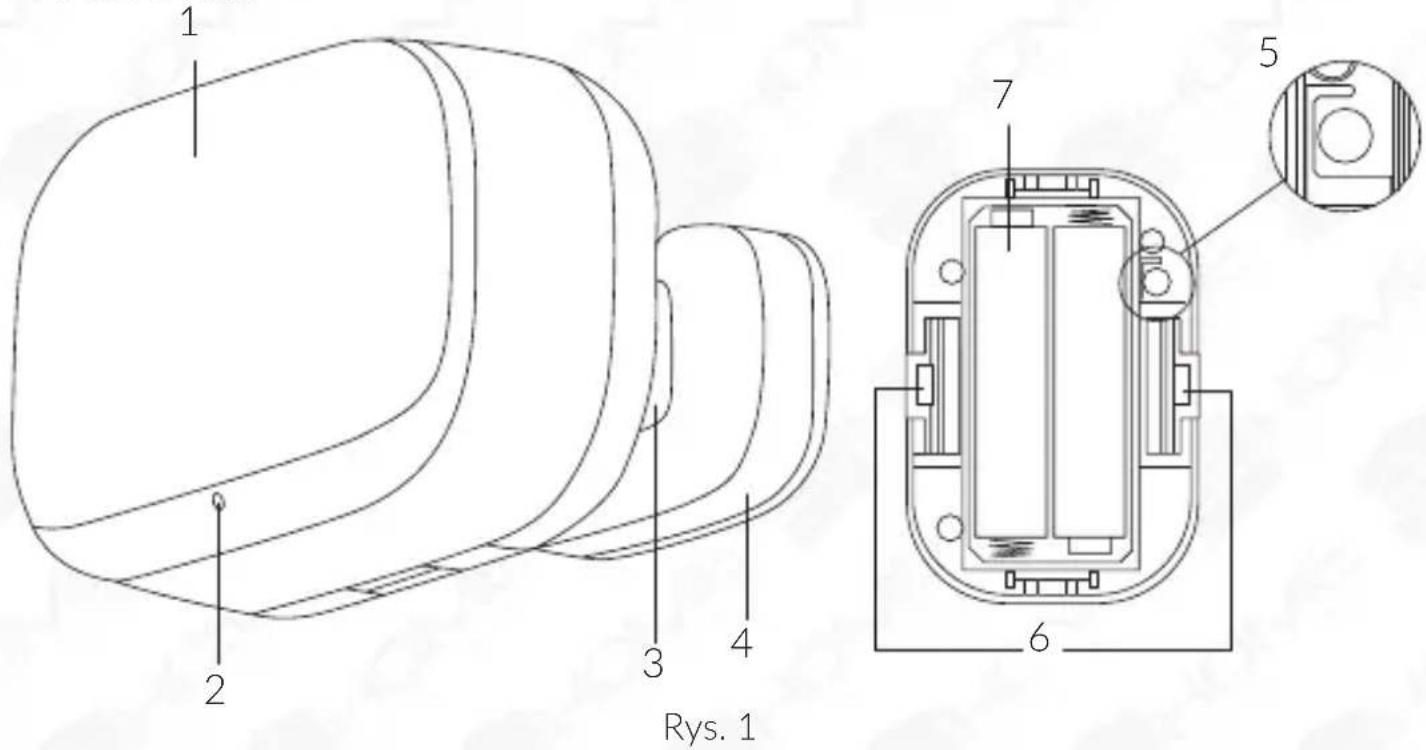

1. BUDOWA


Legenda:

1. Czujka PIR
2. Wskaźnik LED
3. Głowica regulacyjna
4. Stopka montażowa
5. Przycisk parowania
6. Przyciski otwarcia komory bateryjnej
7. Komora bateryjne

3. WYBÓR MIEJSCA MONTAŻU

Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń. Zasięg detekcji może różnić się w zależności od pory roku: zimą i latem. Zaleca się, aby instalować urządzenie w linii prostej w odległości nie mniejszej niż 5m od obszaru detekcji. Dodatkowo, odległość między czujnikiem a podłogą powinna wynosić 2-2.5m.

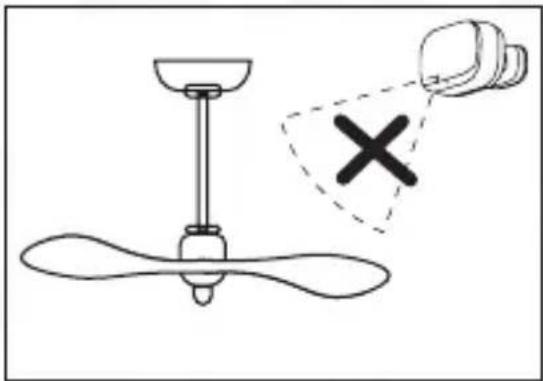

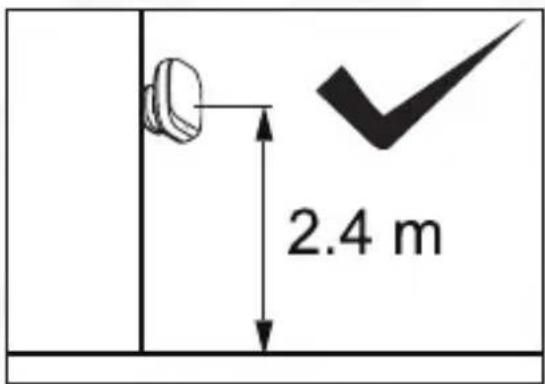

zalecana wysokość instalacji instalować z dala od wentylator a


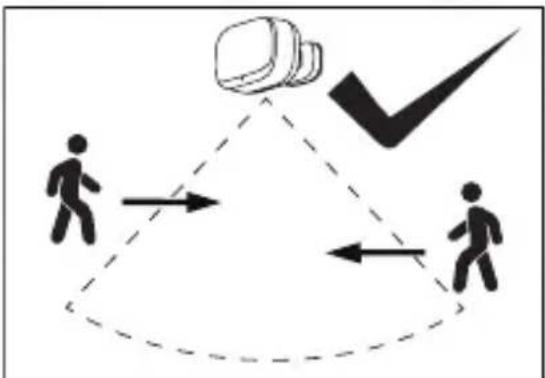

skierować w stronę miejsca, w którym poruszają się ludzie

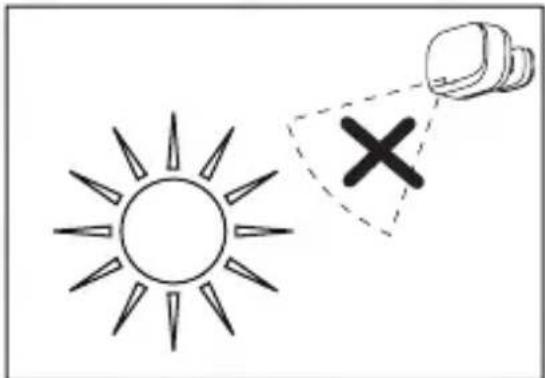

nie narażać na działanie promieni słonecznych

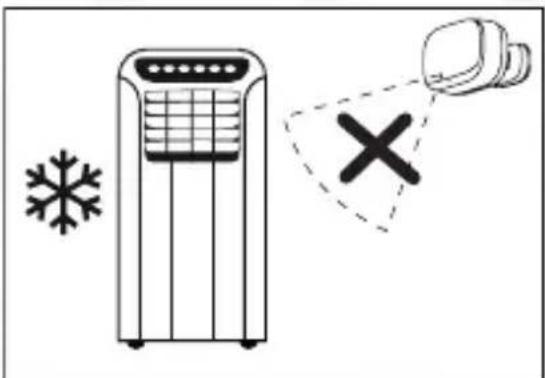

instalować z dala od klimatyzatora

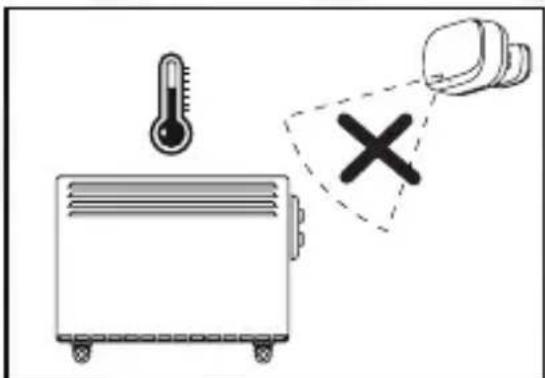

instalować z dala od grzejnika

Rys. 2

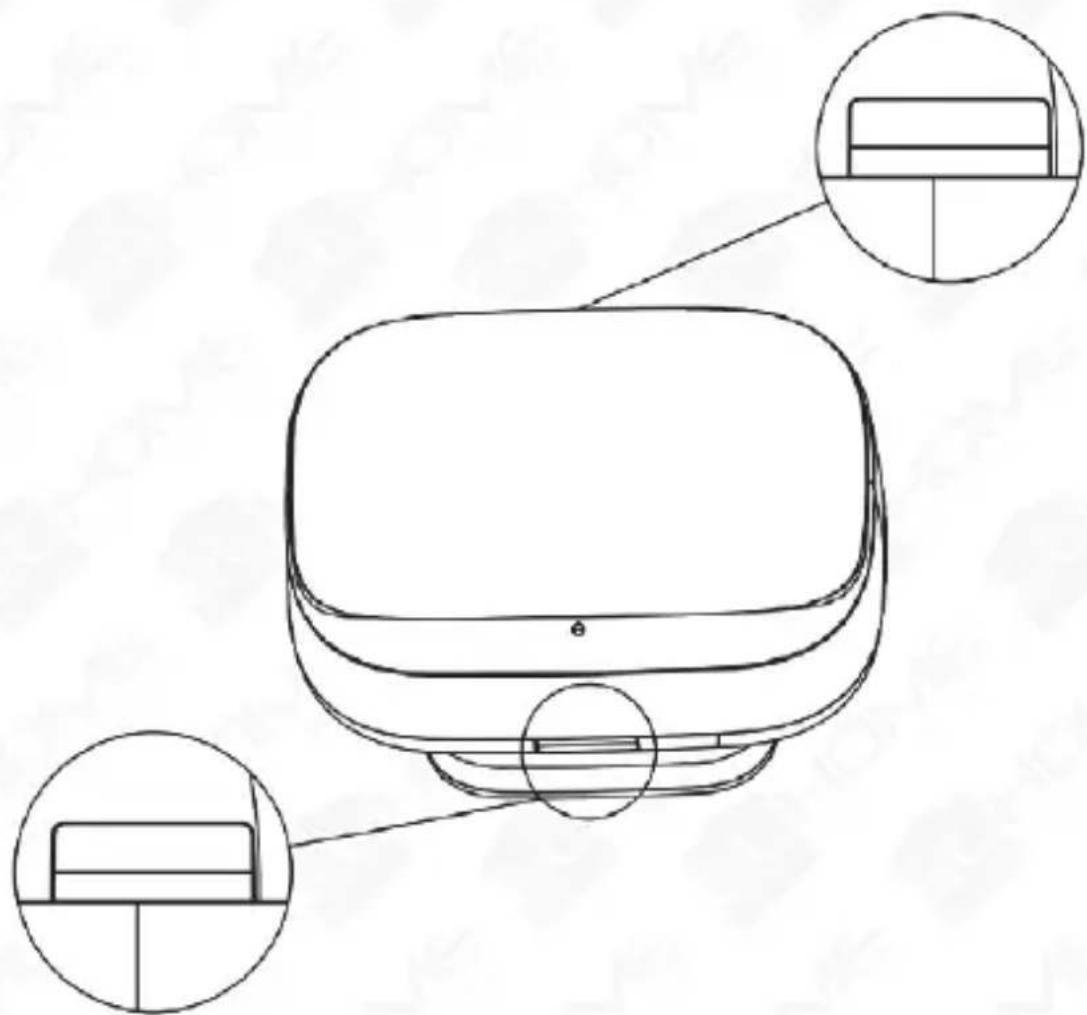

4. INSTALACJA/ WYMIANA BATERII

W celu pierwszej instalacji/ wymiany baterii należy:

1. odczepić front od korpusu urządzenia, poprzez naciśnięcie zatrzasków po- środku urządzenia (Patrz Rys. 3),
2. umieścić baterię w komorze, zgodnie z oznaczonymi kierunkami polaryzacji.

UWAGA: Gdy poziom naładowania baterii jest niski, aplikacja mobilna Tuya wysyła powiadomienia push.

5. MONTAŻ

Czujkę PIR można zamontować na dwa sposoby.

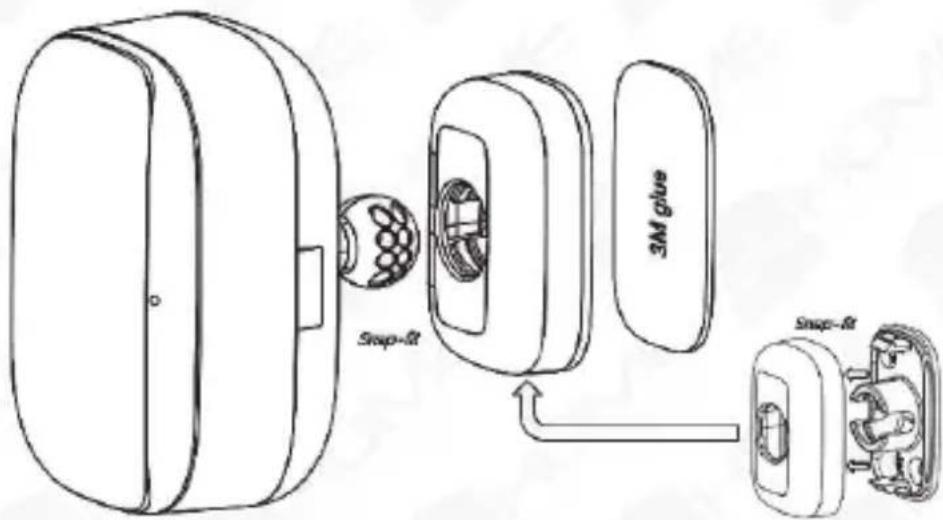

5.1. Instalacja za pomocą taśmy

Dokładnie oczyścić i odtłuścić powierzchnię montażową, a następnie zerwać folię ochronną z taśmy z klejem 3M i przykleić urządzenie we wcześniej przygotowanym miejscu. Patrz Rys. 4.

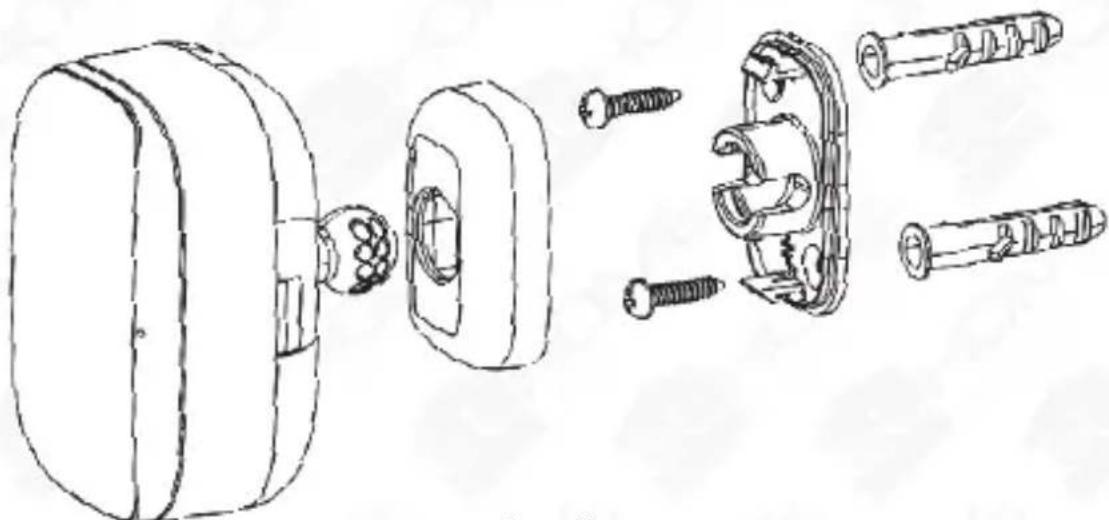

5.2. Instalacja za pomocą śrub

Wybrać odpowiednie miejsce montażu i upewnić się, że w ścianie nie ma żadnych ukrytych przeszkód, takich jak przewody czy rury. Wywiercić dwa otwory o średnicy Φ5mm w miejscu instalacji i umieścić w nich plastikowe kołki dostarczone w zestawie. Przykręcić uchwyt montażowy, następnie założyć osłonę. Na końcu wsunąć korpus detektora w uchwyt. Patrz Rys. 5.

6.1 Instalacja aplikacji

Urządzenie współpracuje wyłącznie z sieciami WiFi o częstotliwości 2,4 GHz. Przed rozpoczęciem konfiguracji należy pobrać aplikację mobilną wpisując w AppStore (iOS) lub GooglePlay (Android) nazwę aplikacji: „Tuya”, lub zeskano-wać odpowiedni kod QR znajdujący się poniżej.

6.2 Dodawanie urządzenia

Otwórz aplikację Tuya Smart. Na stronie głównej aplikacji naciśnij klawisz „+” i dodaj urządzenie. Znajdź detektor ruchu (Wi-Fi) na liście urządzeń, wybierz swoją sieć Wi-Fi i wprowadź hało, aby przejść do następnego kroku.

W celu rozpoczęcia procesu parowania należy:

a. Naciśnij i przytrzymaj p rzez około pięć sekund, przycisk parowania znajdujący się w komorze bateryjnej (patrz Rys. 1), diodal LED powinna zacząć szybki błyskać,

b. otworzyć aplikację mobilną,

c. wybrać przycisk „+” znajdujący sie w prawym górnym rogu aplikacji, a następnie „dodaj urządzenie”

d. z listy „czujnik ochrony” wybrać „czujnik WiFi”

e. wybrać sieć WiFi, wprowadzić hało, a następnie potwierdzić „Urządzenie” jest włączone i dioda LED błyska szybko.

f. gdy aplikacja wyświetli komunikat „Dodano pomyślnie”, kliknij „Gotowe”

6.3 Zasada działania

a. Normalny tryb pracy

Gdy urządzenie uzyska dostęp do sieci, zielony wskaźnik LED na czujce ruchu wyda pojedynczy sygnał i zacznie raportować do platformy Tuya. Po wykryciu ruchu aplikacja Tuya wyśle powiadomienie push.

Uwaga: Po wyzwoleniu alarmu, urządzenie może ponownie uruchomić alarm dopiero po 60 sekundach.

b. Alarm antysabotażowy

Po otwarciu komory bateryjnej, wskaźnik LED wyda pojedynczy czerwony sygnał, a aplikacja wyśle powiadomienie push.

c. Niski stan baterii

W przypadku niskiego poziomu naładowania baterii, aplikacja wyśle powiadomienie push.

Historia zdarzeń dostępna jest w aplikacji w zakładce „Record”.

6.4 Usunięcie urządzenia z aplikacji

W celu usunięcia urządzenia z aplikacji należy przytrzymać palec na nazwie urządzenia do czasu pojawienia się listy wyboru, na której należy zaznaczyć urządzenia do usunięcia i kliknąć ikonkę „Usuń urządzenie”.

1. OPIS STANU DIODY LED

	Stan diod LED Opis funkcji
Rozgrzewanie	Zielona dioda LED świeci się przez około 2,5 sekundy	Czujnik jest podgrzewany, ale nie działa. (Czas trwania: 60 sekund)
Włączenie zasilania i dołączenie do sieci	Zielona dioda LED miga ciągle	Tryb inteligentnej konfiguracji sieciowej
Alarm	Czerwona dioda LED miga raz	Obszar detekcji został naruszony, wiadomość alarmowa została zgłoszona.
Uruchomienie alarmu antydemontażowego (antysabotażowego)	Czerwona dioda LED miga raz	Otwórz pokrywę baterii, aby uruchomić alarm antydemontażowy.
Połączenie manualne	Zielona dioda LED powoli miga.	Po demontażu pokrywy bateryjnej i pojedynczym wciśnięciu przycisku parowania urządzenie prześle informację o statusie urządzenia.

DANE TECHNICZNE
Zasilanie DC3V (AAA x 2)
Pobór prądu czujnika - czuwanie / alarm ≤50uA/ ≤65mA
Rodzaj czujnika PIR
Wbudowany moduł WiFi Tak
Maks. moc promieniowania <5mW
Interfejs komunikacji bezprzewodowej IEEE 802.11 b/g/n
Częstotliwość pracy 2,4 GHz
Zasięg bezprzewodowy ≤18m w otoczeniu otwartym
Odległość detekcji 4-8m
Kąt detekcji 100° (poziom)
Prędkość detekcji 0.5-1m/s
Czas sygnalizacji alarmu 60s
Czas rozgrzewania 60s
Dopuszczalna wilgotność względna 10%...90% RH
Temperaturowy zakres pracy	0° ~ +50°
Współczynnik ochrony IP20
Wymiary	61×61×22.6mm
Waga	38 g
