ED-70A3 - System alarmowy El Home - Bezpłatna instrukcja obsługi

Typ produktu	System alarmowy
Marka	El Home
Model	ED-70A3
Wymiary (centrala)	160 x 120 x 30 mm
Waga (centrala)	0,5 kg
Zasilanie	12 V DC / 200 mA (zasilacz sieciowy w zestawie)
Bateria zapasowa	7,2 V NiMH 600 mAh (wbudowana)
Funkcje główne	Detekcja otwarcia drzwi/okien, czujnik ruchu PIR, syrena alarmowa 110 dB, pilot zdalnego sterowania, tryb nocny
Zasięg komunikacji	Do 100 m w otwartej przestrzeni (między czujnikami a centralą)
Liczba stref	4 strefy (możliwość rozbudowy do 8)
Montaż	Na ścianie lub na stole (w zestawie uchwyty i śruby)
Czujniki w zestawie	2 x czujnik magnetyczny, 1 x czujnik ruchu PIR, 2 x pilot
Konserwacja i czyszczenie	Przecierać suchą szmatką, nie używać rozpuszczalników. Wymiana baterii co 12 miesięcy.
Bezpieczeństwo	Zgodność z CE, zabezpieczenie przed sabotażem (otwarcie obudowy wywołuje alarm)
Części zamienne i naprawialność	Dostępne czujniki, piloty, zasilacze. Serwis autoryzowany.
Informacje ogólne	Instrukcja obsługi w języku polskim (2 strony). Gwarancja 2 lata.

Często zadawane pytania - ED-70A3 El Home

Jak zamontować centralę alarmową El Home ED-70A3?

Centralę należy zamontować w suchym miejscu, z dala od źródeł ciepła. Użyj dołączonych uchwytów i śrub. Podłącz zasilacz sieciowy i ustaw przełączniki stref zgodnie z instrukcją.

Jak sparować czujnik z centralą?

Wejdź w tryb parowania (przytrzymaj przycisk 'Learn' na centrali przez 3 sekundy). Następnie aktywuj czujnik (np. zbliż magnes). Centrala potwierdzi dźwiękiem.

Co zrobić, gdy alarm fałszywie się uruchamia?

Sprawdź, czy czujniki są prawidłowo zamocowane i czyste. Możesz też zmniejszyć czułość czujnika PIR w ustawieniach.

Jak wyłączyć alarm w trybie nocnym?

Naciśnij przycisk 'Night' na pilocie. W trybie nocnym tylko czujniki zewnętrzne są aktywne. Aby wyłączyć całkowicie, naciśnij 'Disarm'.

Jaka jest żywotność baterii w czujnikach?

Baterie w czujnikach (CR123A) wytrzymują około 12 miesięcy przy normalnym użytkowaniu. Gdy bateria jest słaba, czujnik wysyła sygnał ostrzegawczy.

Czy system można rozbudować o dodatkowe czujniki?

Tak, system obsługuje do 8 stref. Możesz dokupić czujniki magnetyczne, PIR lub czujniki dymu. Każdy nowy czujnik należy sparować z centralą.

Jak zresetować centralę do ustawień fabrycznych?

Odłącz zasilanie, wyjmij baterię zapasową, odczekaj 30 sekund, następnie podłącz ponownie. Przywrócone zostaną ustawienia domyślne i wszystkie sparowane urządzenia zostaną usunięte.

Co oznacza migająca dioda na centrali?

Miganie zielonej diody oznacza normalną pracę. Czerwona migająca dioda wskazuje na alarm. Szybkie miganie czerwonej diody to błąd czujnika lub niski poziom baterii.

Jak czyścić czujniki ruchu?

Przetrzyj soczewkę czujnika suchą, miękką szmatką. Nie używaj żadnych płynów ani detergentów, aby nie uszkodzić elektroniki.

Gdzie znaleźć numer seryjny urządzenia?

Numer seryjny znajduje się na naklejce z tyłu centrali oraz na opakowaniu. Jest potrzebny przy rejestracji gwarancji i zgłaszaniu usterek.

INSTRUKCJA OBSŁUGI ED-70A3 El Home

BEZPRZEWODOWY SYGNALIZATOR WEJŚĆ

Z CZUJNIKIEM RUCHU PIR

Możliwość rozbudowy

Zasięg pracy czujnika PIR

Sygnalizacja optyczna

Sygnalizacja akustyczna

Kąt detekcji ruchu

Czujnik PIR

IDEALNY DO: DOMU, SKLEPU, BIURA, MAGAZYNU, WARSZTATU...

Sygnalizator wejścia z czujnikiem ruchu ED-70A3 może służyć do alarmowania o pojawianiu się niepożądanych osób w miejscach chronionych lub powiadamiania o nadejściu osoby oczekiwanej przy wejściu. Istnieje możliwość zmiany melodii w odbiorniku (38 dźwięków do wyboru) oraz regulacja jego głośności (4 poziomy).

Instalacja

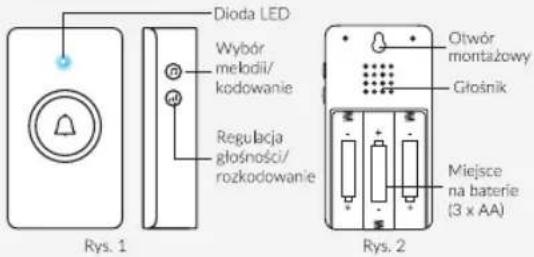

ODBIORNIK:

1. W wybranym miejscu zamocować kolek rozporowy wraz z wkrętem o średnicy max ø6mm.
2. Z tyłu obudowy odbiornika zdjąć osłone baterii i umieścić trzy sprawne baterie LR6 1,5V zgodnie z oznaczeniem "+" -".
3. Założyć właściwie osłonę baterii, a następnie zawiesić dzwonek na kołku, wykorzystując otwór montażowy w tylnej ścianie dzwonka.

NADAJNIK:

1. W wybranym miejscu zamocować kości rozporowe o średnicy max ø6mm, następnie za pomocą wkrętów zamocować wieszak nadajnika na ścianie (Rys. 5).
2. Z tyłu obudowy nadajnika zdjąć osłonę baterii i umieścić trzy sprawne baterie LR6 1,5V zgodnie z oznaczeniem "+" -".

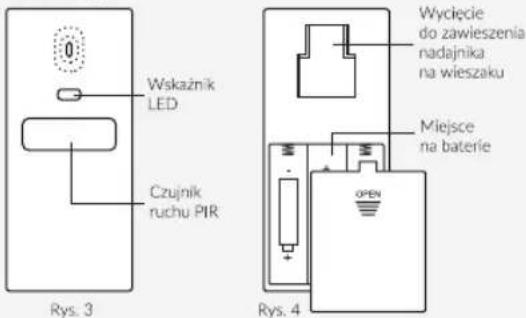

3. Założyć właściwie osłonę baterii, następnie zawiesić nadajnik na wieszaku, wykorzystując specjalne wycięcie w tylnej ścianie nadajnika (patrz Rys. 4).
4. Wykorzystując specjalny przegub na wieszaku nadajnika, ustawić optymalny kąt „widzenia” czujnika ruchu PIR (patrz Rys. 6).

UWAGI

W specyfikacji podano maksymalny zasięg pracy urządzenia w terenie otwartym. Rzeczywista wartość uzależniona jest od warunków otoczenia. Przed instalacją należy przetestować urządzenie w wybranym miejscu aby zweryfikować, czy praca urządzenia nie jest zakłócana (np. przez obecność ścian i stropów, sąsiedztwo innych urządzeń elektronicznych, grzejników, metali, etc.).

Kodowanie zestawu:

W celu zakodowania zestawu koniecznie jest przeprowadzenie następujących czynności:

1. Na prawym boku odbiornika znajduje się przycisk kodowania 📞 naciśnij i przytrzymaj go przez ok. 3 s., do czasu usłyszenia dźwięku "DING DONG".
2. Następnie należy wykonać ruch przed nadajnikiem w polu widzenia czujnika PIR - odbiornik powinien uaktywnić melodię. Jeżeli słyszymy dźwięk po wykonaniu ruchu w polu widzenia czujnika PIR, to parowanie powiodło się.
3. W celu sparowania dodatkowych nadajników, należy powtórzyć wcześniejszą czynność.

Rozkodowanie:

Przytrzymaj przycisk na boku odbiornika przez ponad 5 sekund, usłyszysz dźwięk „Ding-Dong, Ding-Dong”, kasowanie przebiegło pomyślnie (Ta czynność usunie wszystkie zaprogramowane nadajniki).

Uwaga:

Z 1 odbiornikiem można skonfigurować maksymalnie 4 nadajniki, po zakodowaniu większej ilości, najstarsze nadajniki zostaną automatycznie rozkodowane, a zapamiętane zostaną wyłącznie 4 ostatnio dodane.

DANE TECHNICZNE	NADAJNIK	ODBIORNIK
Napięcie zasilania	DC 4.5V (1.5V/ AA/ LR6 x 3)	DC 4.5V (1.5V/ AA/ LR6 x 3)
Pobór prądu w stanie spoczynku	<50μA	<200μA
Pobór prądu w stanie sygnalizacji	<20mA	<100mA
Rodzaj komunikacji	radiowa
Częstotliwość pracy	433 MHz
Maks. moc promieniowania	<5mW
Zasięg czujnika podczerwieni	do 8 m	---
Kąt widzenia czujnika podczerwieni	100°	---
Zasięg radiowy w otwartej zestrzeni	do 75 m (teren otwarty)
Temperaturowy zakres pracy	-10°C...+50°C	0°C...+50°C
Współczynnik ochrony obudowy	IP20
Waga netto	92 g	68 g

Zuzyte urszadzenia elektryczne lub elektroniczne nie może być składowane (wyrzucone) wraz z innymi odpadami pochodzącymi z gospodanów domowych. Aby ulinkęć szkodłego wpływa na środowisko naturalne i zdrowe luści, zuźyle urszadzenia należy składować w miejscach do tego przeznaczonych. W celu uzyskania informacji na tematł miejsca i sposobu bezpiecznego składowania zużyśego produktu należy zwrócić się do organu wiatz bikałnych lub firmy zajmującej się retyckingstem odpadów.

ElektroEko

Informacje na temat punktów zbierania zażytego sprzętu elektrycznego i elektronicznego znajdują się na stronie ElektroEko Organizacji Odzysku Sprzęłu Elektrycznego i Elektronicznego SAhttp: www.elektroeko.pl

Eura-Tech Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego - sygnalizator wejść ED-70A3 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.eura-tech.eu

A. Odbiornik

B. Nadajnik

Montaż nadajnika z wbudowanym czujnikiem ruchu PIR

Rozpocznij od zamontowania uchwytu, następnie przymocuj do niego czujnik ruchu PIR i dostosuj kąt według potrzeb.

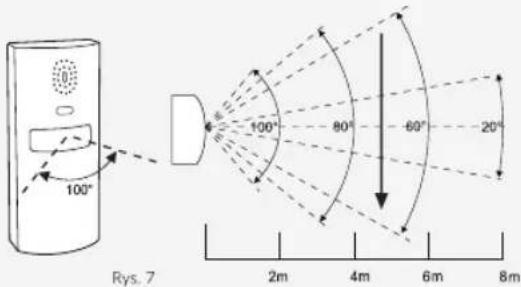

Instalując czujnik na ścianie należy wziąć pod uwagę fakt, iż najbardziej efektywne działanie czujnika ruchu następuje podczas gdy kierunek poruszającego się obiektu / osoby jest prostopadły do emitowanej przez czujnik wiązki, a nie równoległy (Rys. 7).
