INSTRUKCJA OBSŁUGI BT-12HDT Bosto

BOSTO Tablet Graficzny

(Model BT-12HD / BT-12HDT)

DYSTRYBUTOR:

Posfoto Spółka z ograniczoną odpowiedzialnością sp.k.

Al. Armii Krajowej 64 bl. 2 / 16

05-200 Wotomin

www.posfoto.pl

Przed użyciem produktu należy przeczytać uważnie niniejszą instrukcję i zachować do przyszłego użytku w bezpiecznym miejscu.

Dziękujemy za zakup produktu marki BOSTO!

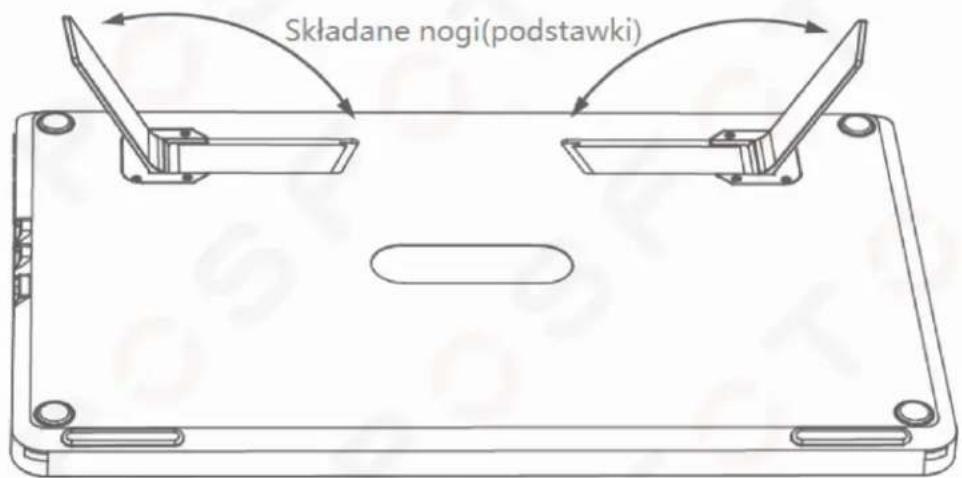

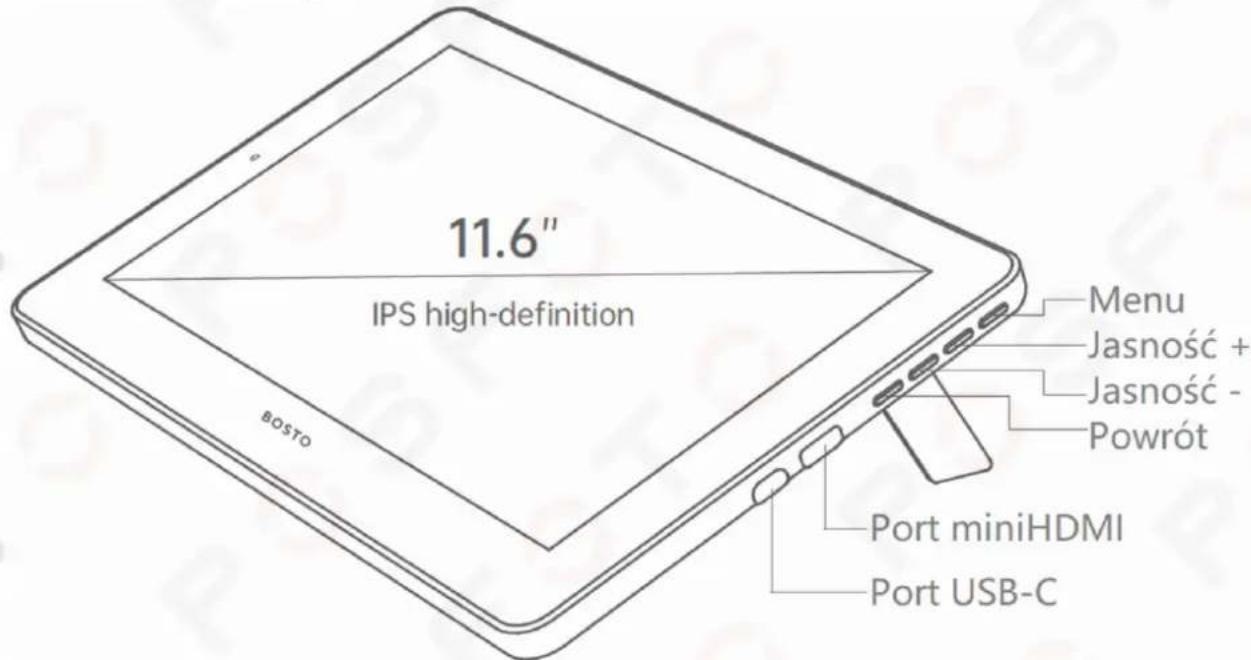

1. Przedstawienie produktu


Model z oznaczeniem „T” w nazwie oznacza możliwość obsługi dotyku palcami dłoni

2. Wymagania systemowe

Do normalnej pracy urządzenia wymagany jest system operacyjny w komputerze:

Windows: 7/8/10 (32/64bit) lub nowszy

Mac: OSX 10.8.5 lub nowszy

3. Zawartość pudełka

① Pióro

② Wymienne końcówki

③ Narzędzie do wymiany końcówek

4 Rękawiczka

⑥ Instrukcja obsługi

⑦ Ściereczka

⑧Etui ochronne

4. Podłączanie tabletu do komputera

• Podłącz kabel USB(4) do komputera, a następnie końcówkę USB-C(2) do tabletu.
• Podłącz kabel miniHDMI(1) do portu w tablecie, a drugi koniec HDMI(3) do komputera. Jeżeli nic nie jest wyświetlane na wyświetlaczu tabletu, odłącz kabel i podłącz ponownie.

1 mini HDMI

② USB-C

③ HDMI

4 USB

5. Instalacja oprogramowania w komputerze

Przed instalacją oprogramowania do tabletu BOSTO, należy odinstalować wszelkie inne sterowniki od tabletów graficznych innych marek/producentów.

W razie potrzeby wyłącz programy anty-wirusowe i zaporę firewall, w celu poprawnej instalacji. Instalację sterowników powinien dokonać administrator komputera.

• Podłącz do komputera pendrive ze sterownikami. W razie potrzeby można również pobrać najnowsze oprogramowanie ze strony producenta: http://www.bostotablet.com/down.aspx lub oficjalnej polskiej strony marki https://bostopolska.pl/wsparcie/do-pobrania/
• Zainstaluj oprogramowanie z pendrive lub pobrane ze strony.

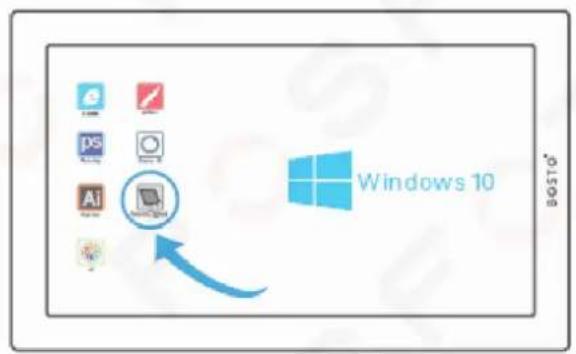

• Po poprawnej instalacji włącz program „Bosto Tablet / Bosto Digitizer”

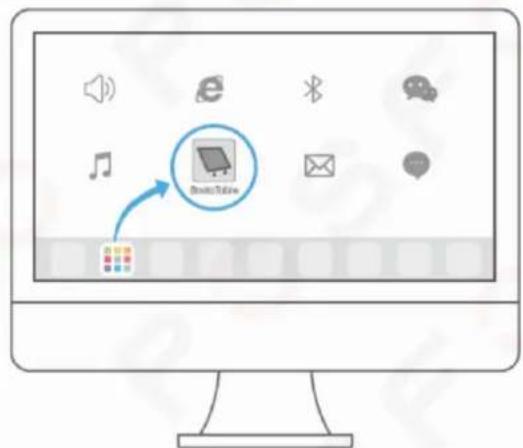

- Na urządzeniach MAC program „Bosto Tablet” można znaleźć w „Launchpadzie”. Po włączeniu, zobaczysz małą ikonę w prawym górnym pasku nawigacyjnym (jak pokazano na poniższym obrazku), kliknij, aby otworzyć panel ustawień sterownika.

- Przed użytkowaniem zaleca się wykonanie kalibracji, która jest dostępna w oprogramowaniu. W kolejnym punkcie instrukcji jest pokazane jak to wykonać.

6. Konfiguracja ustawień

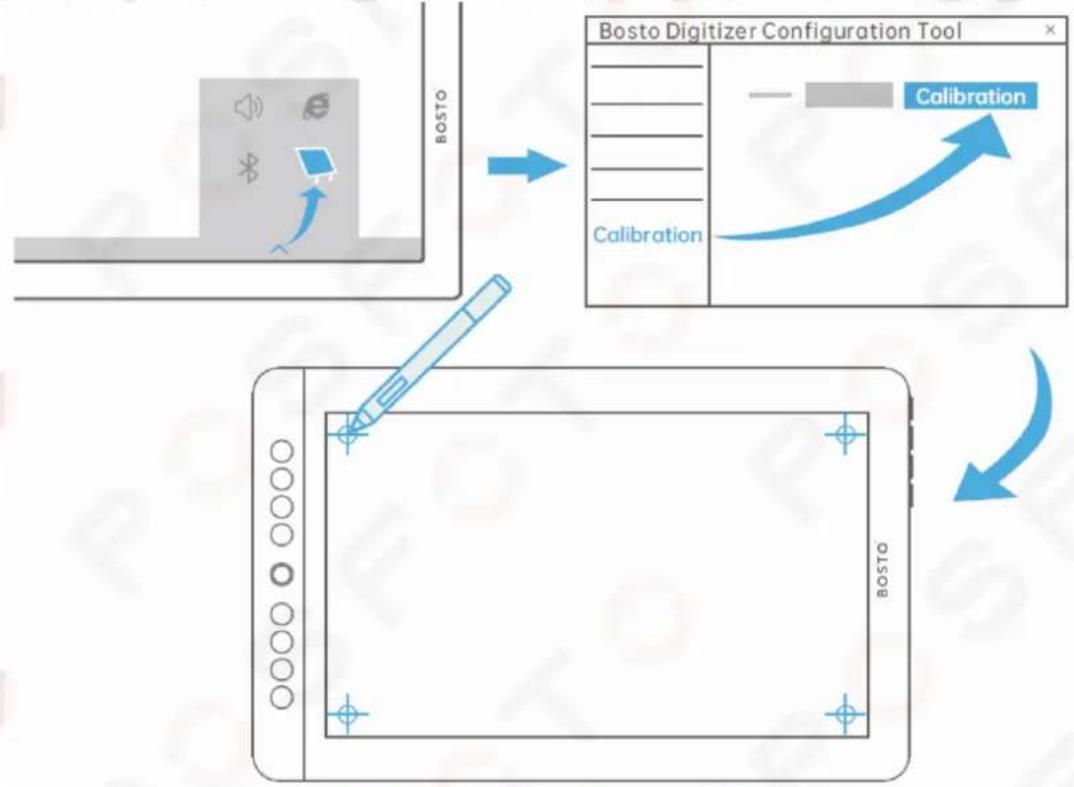

• KALIBRACJA EKRANU

Przy włączonym tablecie, można skalibrować ekran według potrzeb, zgodnie z poniższym rysunkiem.


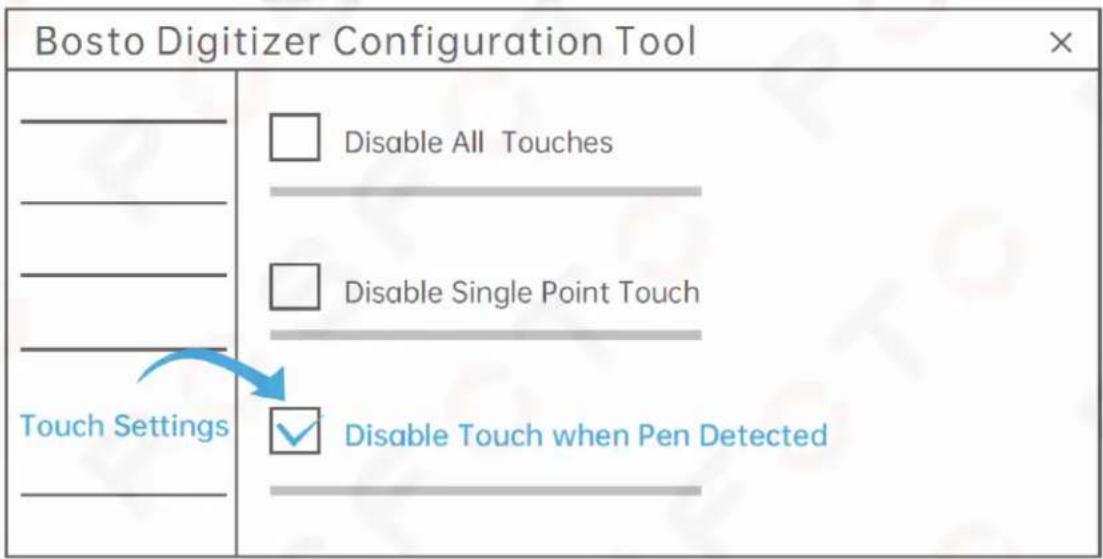

USTAWIENIA DOTYKU PALCEM (Tylko w modelu z „T” w nazwie)

Według własnych potrzeb można zmieniać ustawienia obsługi dotyku, wyłączyć częściowo, wyłączyć podczas wykrycia pióra lub całkowicie wyłączyć.

Uwaga: Jeżeli chcesz zmniejszyć fałszywe operacje wywołane dotykiem zaleca się opcję „Wyłącz jednopunktową twardość/Disable Single Point Touch” co znacznie ułatwi pracę.

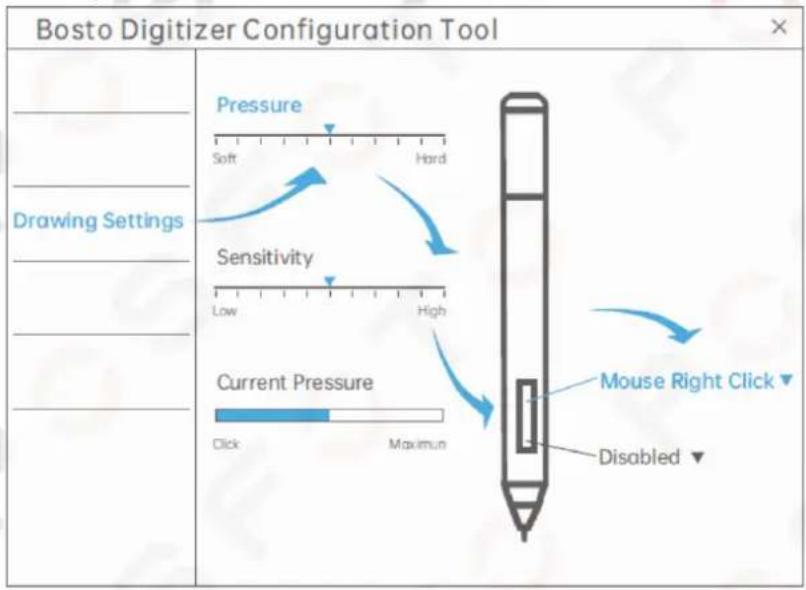

• USTAWIENIA NACISKU I CZUŁOŚCI PIÓRA

Regulacja nacisku: przesuwając suwak w prawo, do rysowania linii wymagany będzie większy nacisk, przesuwając w lewo wymagany nacisk będzie niższy.

Regulacja czułości: przesuwając suwak w prawo powoduje, że linia będzie grubsza przy tym samym nacisku, przesuwając w lewo, linia będzie cieńska

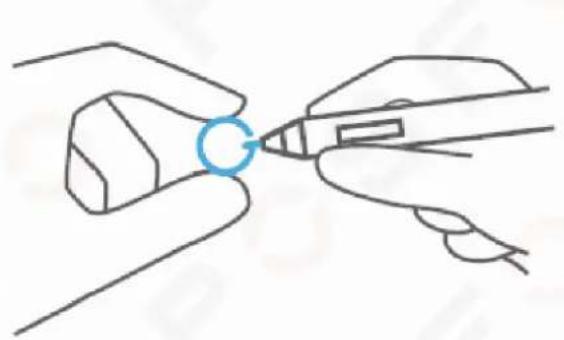

7. Wymiana stalówki/końcówki pióra

W celu wymiany zużytej stalówki/końcówki pióra, należy zacisnąć metalowy klips(dołączony z produktem) na końcówce i wyciągnąć ją z pióra. Włóż nową końcówkę do pióra z wyczuciem dociskając, aż się zatrzyma.

8. Czyszczenie i konserwacja

W celu wydłużenia żywotności produktu stosuj się do poniższych zaleceń:

• Do czyszczenia używaj tylko i wyłącznie suchego ręcznika lub ściereczki. Pod żadnym pozorem nie pozwól wodzie, ani innym cieczom na kontakt z urządzeniem.
• Proszę nie naprawiać, demontować ani ponownie montować urządzenia samodzielnie.
• Jeśli przewód zasilający lub wtyczka są uszkodzone, należy natychmiast zaprzestać ich używania, aby uniknąć niebezpieczeństwa i skontaktować się z profesjonalnym centrum konserwacji w celu konserwacji lub wymiany.

9. Specyfikacja techniczna

Nazwa produktu: BOSTO Tablet Graficzny

Model produktu: BT-12HD / BT-12HDT

Rozmiar wyświetlacza: 11,6"

Typ wyświetlacza: H-IPS

Dotykowy ekran: TAK (tylko w modelu z oznaczeniem „T”)

Rozdzielczość: 1980x1080

Wymiary urządzenia: 319x199x14mm

Zasilanie: 5V / 1A

Serwis producenta: [e-mail]

Na oficjalnej stronie https://bostopolska.pl/ można zaczerpnąć dodatkowych informacji na temat obsługi i konfiguracji tabletu oraz najczęściej zadawanych pytań(FAQ).

Dodatkowo można pobrać zawsze najnowsze oprogramowanie do danego urządzenia.

10. Postanowienia gwarancyjne

Produkty marki BOSTO są objęte 24-miesięczną gwarancją dla konsumentów lub 12-miesięczną gwarancją dla przedsiębiorców (zakupów na firmę).

Gwarancji nie podlegają: materiały eksploatacyjne(w tym baterie i akumulatory) uszkodzenia produktu będące wynikiem niewłaściwego użytkowania lub powstałe z winy użytkownika włączając w to niewłaściwe przechowywanie, upuszczenie, uderzenie, korozję, brud, piasek, zalanie, zamoczenie, wady spowodowane użytkowaniem innych akcesoriów niż fabryczne oraz szkody powstałe w wyniku niewłaściwego zabezpieczenia przesyłki z reklamowanym urządzeniem.

11. Deklaracja zgodności CE

Producent Bosto Co., Ltd niniejszym oświadcza, że to urządzenie jest zgodne z obowiązującymi dyrektywami i normami europejskimi i ich poprawkami. W celu zaczerpnięcie dokładniejszych informacji proszę zajrzeć na stronę www.bostotablet.com

12. Utylizacja sprzętu i ochrona środowiska

Wszystkie produkty, na których umieszczony jest symbol zostały sklasyfikowane jako odpady elektryczne(WEEE zgodnie z dyrektywą 2012/19/EU). Z tego względu muszą być utylizowane w punktach recyklingu odpadów elektrycznych. Pod żadnym pozorem nie powinny być wyrzucane razem z odpadami komunalnymi.
