INSTRUKCJA OBSŁUGI RWA654-G PULSAR
Szafa RACK 19" umożliwia integrację systemów CCTV, KD, SSWiN, RTV, LAN itp. w małych firmach lub domach. Przeznaczona jest do montażu urządzeń produkowanych w obudowach w standardzie 19". Szafy RACK zapewniają estetyczny montaż urządzeń oraz zabezpieczają je przed mechanicznymi uszkodzeniami.
DANE TECHNICZNE
Parametry mechaniczne:
| Wymiary montażowe: 19" x 6U | |

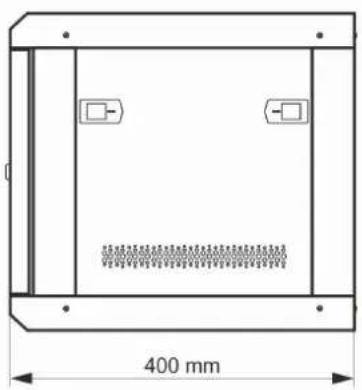

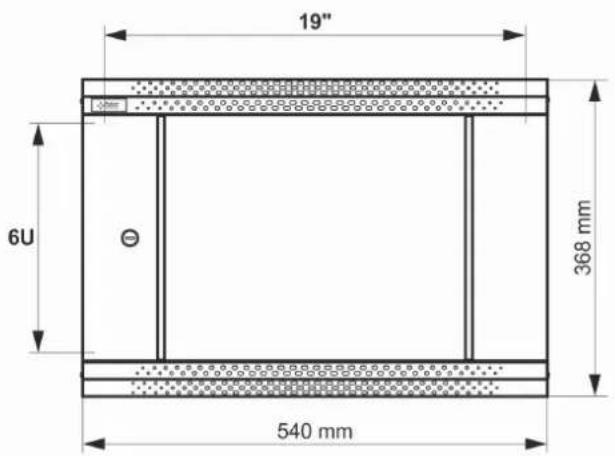

| Wymiary: 540 x 368 x 400 [mm, +/-2] | |
| Wykonanie: stal walcowana na zimno SPCC, 0.6mm | 1mm, RAL7035 (szary), metalowa profile RACK - 1,0mm płyta górna i dolna - 0,6mm profil konstrukcyjny - 0,6mm drzwi frontowe - 0,6mm / 4mm szkło hartowane drzwi boczne - 0,6mm panel tylny - 0,6mm |
| Obciążenie statyczne: 30 [kg] | |
| Zamykanie: drzwi frontowe - zamek (RAZ-G1, ten | sam kod) drzwi boczne - Click |
| Zastosowanie: do wewnątrz | |
| Waga: 7.5 / 8.6 [kg] | |
| Typ Szafy: wisząca do złożenia | |

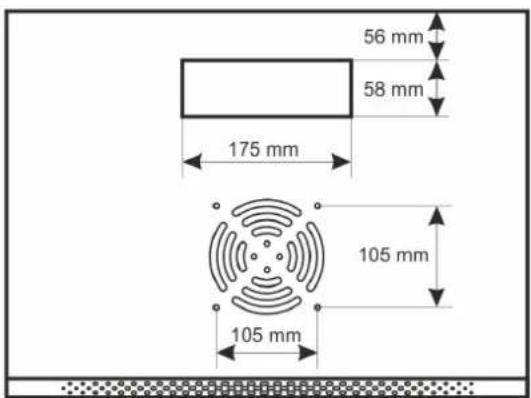

| Uwagi: możliwość zmiany rozstawu pomiędzy profilami RACK 19" - przód - tył otwór wentylacyjny w płycie górnej (1 x 105x105mm - wymiar montażowy) wpusty kablowe w płycie dolnej i górnej szafy (175x58mm) możliwość przełożenia drzwiczek lewa prawa | |
| Gwarancja: 2 lata | |
| Deklaracje: CE | |
Parametry eksploatacyjne:
| Stopień ochrony EN60529: IP 20 | |
| Temperatura pracy: -10°C ... +40°C | |
| Temperatura przechowywania: -20°C ... +60°C | |
| Wilgotność względna: 20% ... 90%, bez kondensacji | |
| Wibracje sinusoidalne w czasie pracy: niedopuszczalne | |
| Udary w czasie pracy: niedopuszczalne | |
| Nasłonecznienie bezpośrednie: | niedopuszczalne |
| Wibracje i udary w czasie transportu: | PN-83/T-42106 |

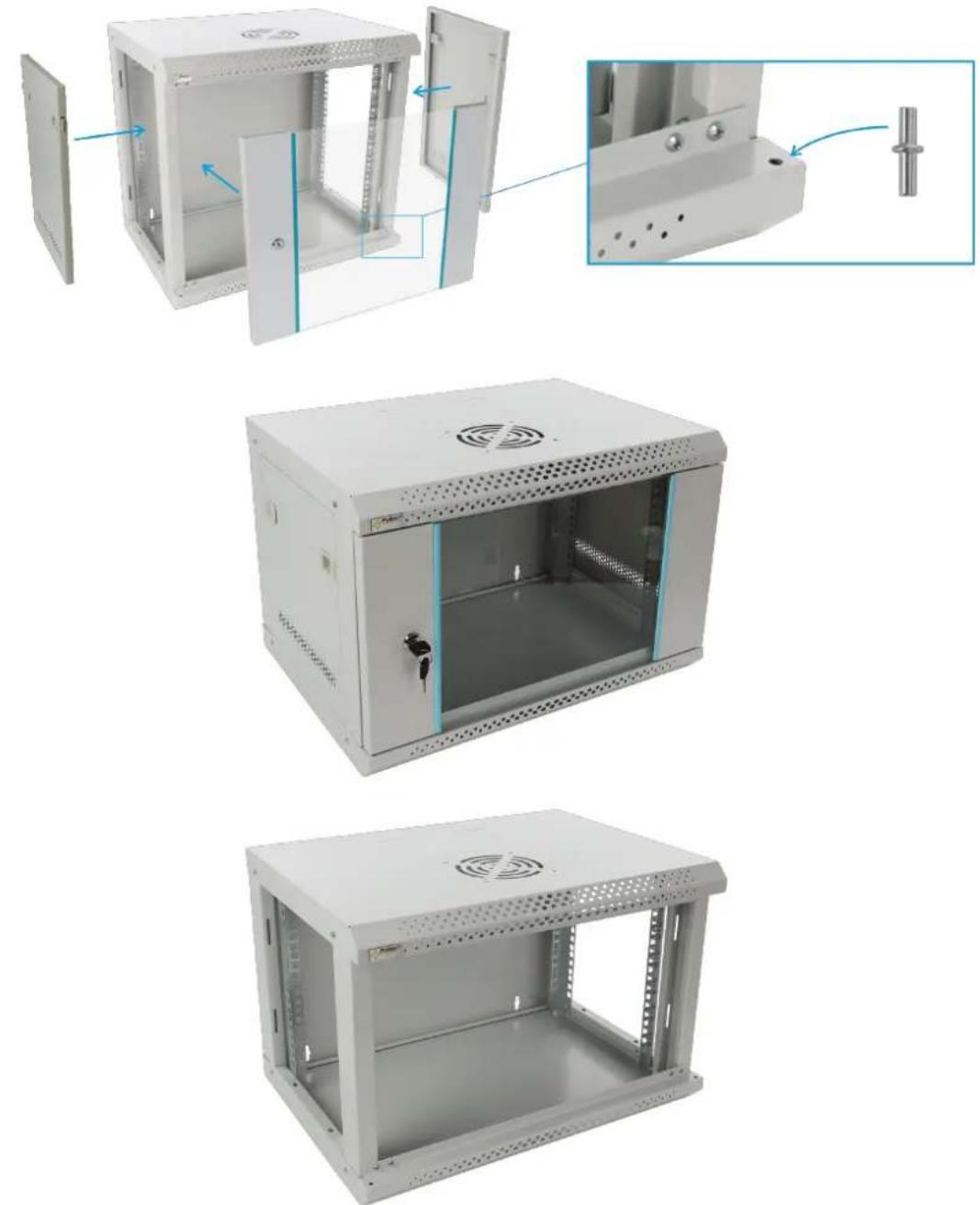

1 - Płyta górna
2 - Drzwi boczne
3 - Profile RACK 19"
4 - Płyta tylna
5 - Profile konstrukcyjne
6 - Płyta dolna
7 - Drzwi frontowe z zamkiem
8 - Trzpień
Spis części
| Lp. Część Ilość Zdjęcie Lp. Część Ilość Zdjęcie | |||
| 1 Płyta górna 1 szt. 6 Płyta dolna 1 szt. |  | ||
| 2 Drzwi boczne 2 szt. 7 Drzwi frontowe 1 szt. |  | ||
| 3 Profile RACK 19" 4 szt. 8 Trzpień | 1 szt. |  | |
| 4 Płyta tylna 1 szt. 9 Zamek 1 szt. |  | ||
| 5 | Profile konstrukcyjne | 2 szt. |  |
 | |||
 | |||
| Gw+wd | |||
 | |||
| 10 | Śruby | 28 szt. |  |
Składanie szafy RACK

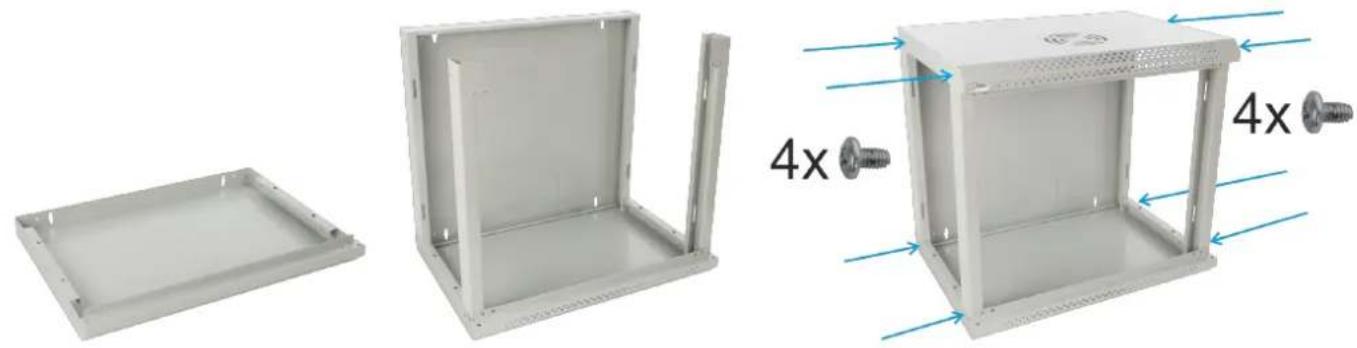

Do leżącej płyty dolnej wstawić panel tylny i dwa profile konstrukcyjne.
Następnie dołożyć płytę górną i skręcić szafę z lewej i prawej strony 8 wkrętami.

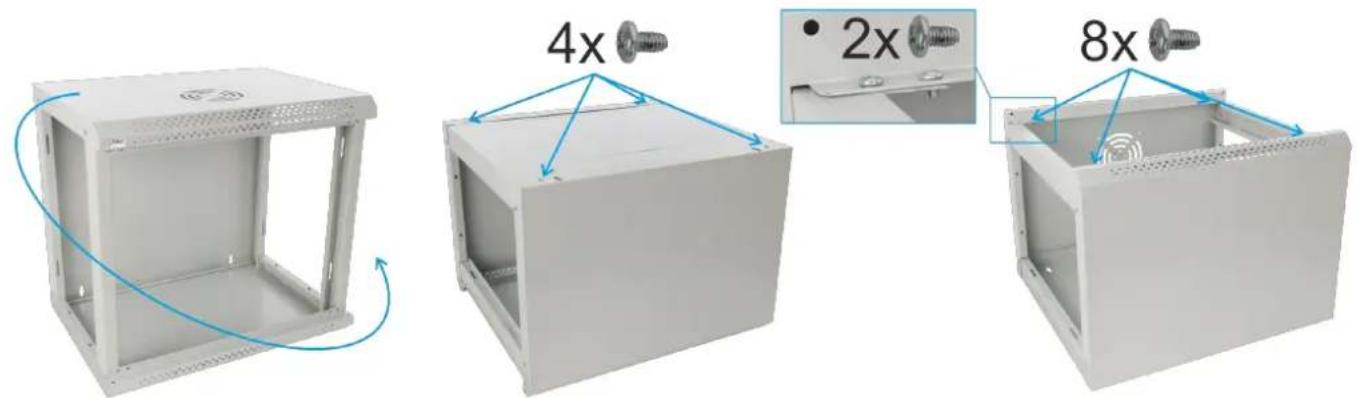

Ułożyć szafę tak, aby mieć dostęp do jej tylnej części. Skręcić tylną część 4 wkrętami.
Położyć szafę na tylnej części tak, aby uzyskać dostęp do frontowej jej części.
Skręcić frontową część 8 wkrętami (po dwa wkręty na każdy róg)

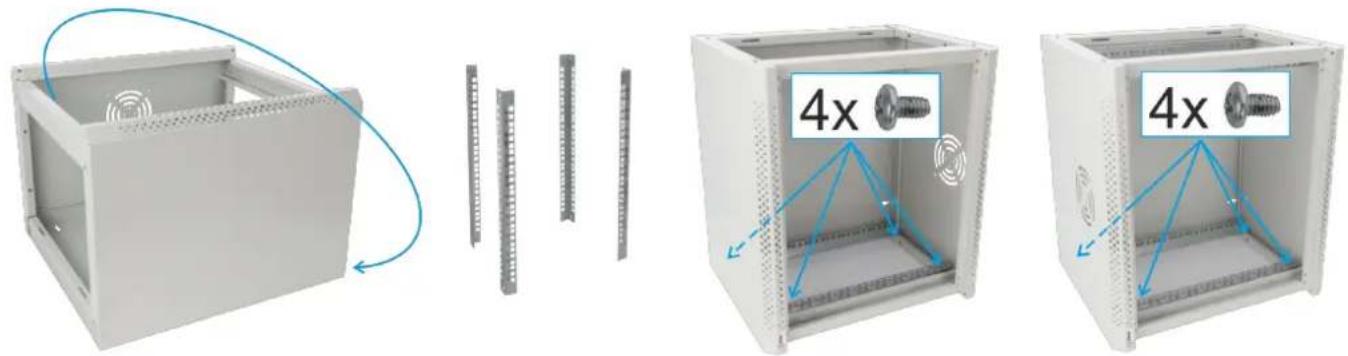

Położyć szafę bokiem, za pomocą 4 wkrętów przykręcić profile RACK (to samo powtórzyć kładąc szafę na drugim boku.

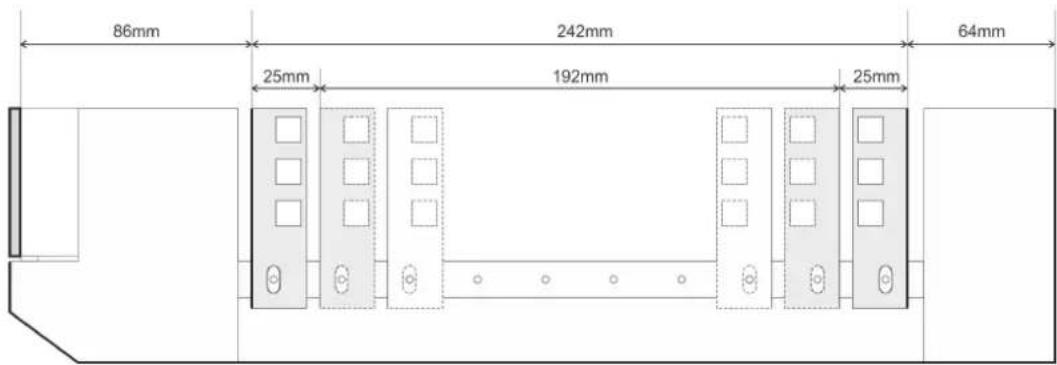

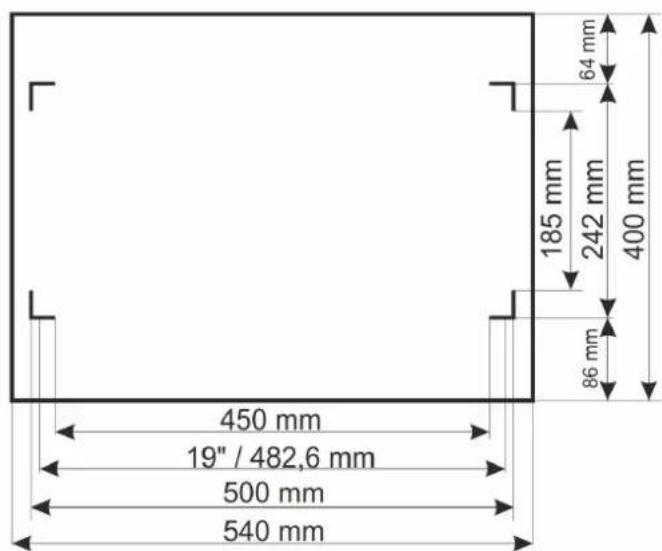

Uwaga - odległości profili RACK można skokowo regulować przód tył, zgodnie z poniższym rysunkiem.
Postawić szafę RACK w pionie, zamontować drzwi boczne i frontowe.

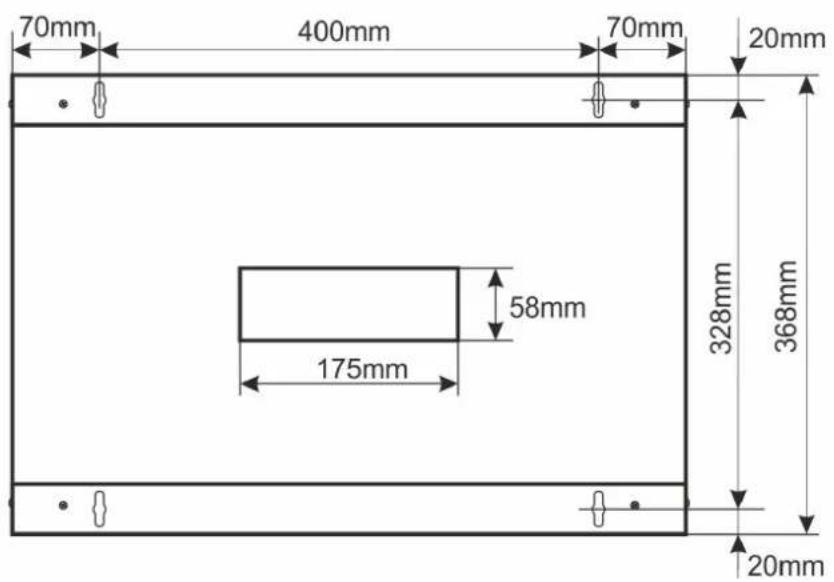

Montaż szafy RACK
Dobrać odpowiednie kołki montażowe w zależności od rodzaju podłoża.
Ogólne warunki gwarancji
Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
Zobacz
Pulsar sp. j.
Siedlec 150, 32-744 Łapczyca
Tel. +48-14-610-19-40
www.pulsar.pl
e-mail: biuro@pulsar.pl
