HDMI-VGA - Akcesoria wideo PULSAR - Bezpłatna instrukcja obsługi

Typ produktu	Przejściówka HDMI na VGA
Marka	PULSAR
Model	HDMI-VGA
Złącze wejściowe	HDMI (męskie)
Złącze wyjściowe	VGA (żeńskie)
Maksymalna rozdzielczość	1920x1080 (1080p)
Obsługiwane tryby wideo	HDCP, 3D
Zasilanie	Pobierane z portu HDMI (brak zewnętrznego zasilania)
Długość kabla	Około 15 cm
Wymiary	5 x 2 x 1 cm
Waga	30 g
Materiał	Tworzywo sztuczne
Kolor	Czarny
Funkcje główne	Konwersja sygnału cyfrowego HDMI na analogowy VGA
Konserwacja	Czyścić suchą szmatką
Bezpieczeństwo	Nie wystawiać na wilgoć
Części zamienne	Nie dotyczy (urządzenie jednoczęściowe)
Informacje ogólne	Kompatybilne z większością urządzeń HDMI (komputery, konsole, odtwarzacze) i monitorami VGA

Często zadawane pytania - HDMI-VGA PULSAR

Jak podłączyć przejściówkę HDMI-VGA?

Podłącz wtyczkę HDMI do urządzenia źródłowego (komputer, konsola itp.), a następnie podłącz monitor VGA do portu VGA przejściówki. Urządzenie jest Plug and Play, nie wymaga sterowników.

Czy potrzebuje dodatkowego zasilania?

Nie, przejściówka pobiera zasilanie bezpośrednio z portu HDMI. W rzadkich przypadkach, gdy sygnał HDMI jest słaby, może być konieczne użycie zewnętrznego zasilacza USB (nie dołączonego).

Jaka jest maksymalna rozdzielczość?

Przejściówka obsługuje rozdzielczość do 1920x1080 (1080p) przy odświeżaniu 60 Hz.

Dlaczego nie ma obrazu?

Sprawdź, czy kabel HDMI i VGA są prawidłowo podłączone. Upewnij się, że monitor jest włączony i ustawiony na właściwe wejście VGA. Może być konieczna zmiana rozdzielczości wyjścia w ustawieniach urządzenia źródłowego.

Czy działa z konsolą PlayStation?

Tak, przejściówka jest kompatybilna z konsolami PlayStation 3, 4 i 5 (wymagane ustawienie rozdzielczości 1080p). Nie obsługuje dźwięku przez VGA – należy użyć osobnego kabla audio.

Czy obsługuje dźwięk?

Nie, standard VGA nie przenosi sygnału audio. Dźwięk należy podłączyć osobno (np. przez gniazdo słuchawkowe lub głośniki).

Czy może uszkodzić urządzenie?

Przejściówka jest bezpieczna dla urządzeń, o ile jest używana zgodnie z przeznaczeniem. Nie podawaj jej napięcia ani nie narażaj na wilgoć.

Jak czyścić przejściówkę?

Użyj suchej, miękkiej szmatki do usunięcia kurzu. Nie używaj płynów czyszczących, które mogą uszkodzić styki.

Czy jest zgodna z HDCP?

Tak, przejściówka obsługuje HDCP (ochrona treści cyfrowych), co pozwala na odtwarzanie chronionych treści, np. z platform streamingowych.

Gdzie znaleźć instrukcję?

Instrukcję obsługi można pobrać ze strony notice-facile.com w formacie PDF. W razie pytań skorzystaj z sekcji pytań i odpowiedzi na stronie.

INSTRUKCJA OBSŁUGI HDMI-VGA PULSAR

Konwerter HDMI-VGA pozwala na podłączenie urządzeń tj. rejestratory telewizji przemysłowej (DVR, NVR) wyposażonych w gniazda HDMI do monitorów wyposażonych jedynie w wejście VGA (D-Sub).

Urządzenie wymaga zasilania, które dostarczane jest wprost z portu USB rejestratora (przewód dołączony jest do konwertera)

Oprócz obrazu, konwerter umożliwia również przesłanie dźwięku do zewnętrznego źródła (np. aktywne głośniki, wzmacniacz audio). Służy do tego gniazdo typu Jack 3,5mm.

1. Parametry techniczne.

Kod	HDMI-VGA
Wejście video	1 x HDMI (gniazdo) (HDMI 1,3) (HDCP 1,4)
Wyjście video /obsługiwane rozdzielczości	1 x VGA640x480@60/72/75/85Hz; 800x600@60/72/75/85Hz1024x768@60/70/75/85Hz; 1152x864@75Hz; 1280x720@60Hz1280x768@60Hz; 1280x800@60Hz1280x960@60Hz; 1280x1024@60Hz1360x768@60Hz; 1440x1050@60Hz1440x900@60Hz; 1680x1050@60Hz1600x1200@60Hz; 1920x1080@60Hz
Wyjście audio	1 x 3,5mm Jack (gniazdo)
Wejście zasilania	1 x USB (mini) (gniazdo)
Temperatura pracy	-10°C ÷ 40°C
Temperatura przechowywania	-20°C ÷ 60°C
Dopuszczalna względna wilgotność otoczenia	Wilgotność względna 5%-90%, bez kondensacji
Wymiary	66 × 55 × 20mm
Waga netto/brutto	0,05 / 0,07 [kg]
Deklaracje, gwarancja	CE, 2 lata

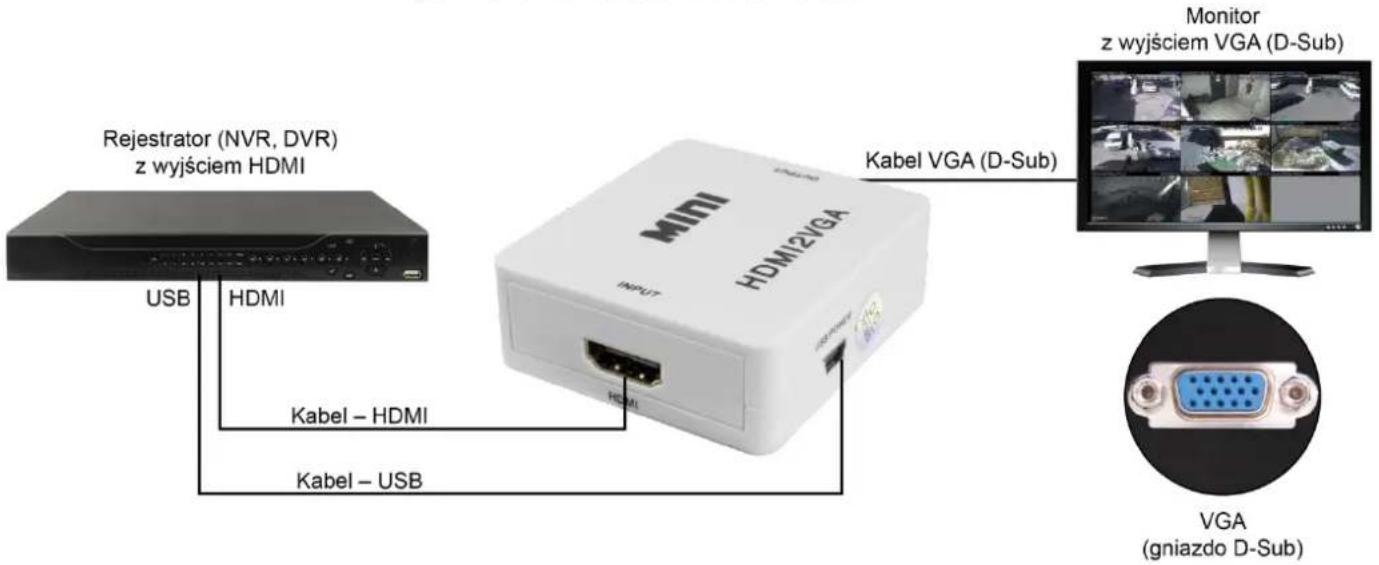

Rys 1. Schemat zastosowania konwertera HDMI-VGA.

OZNAKOWANIE WEEE

Zużytego sprzętu elektrycznego i elektronicznego nie wolno wyrzucać razem ze zwykłymi domowymi odpadami. Według dyrektywy WEEE obowiązującej w UE dla zużytego sprzętu elektrycznego i elektronicznego należy stosować oddzielne sposoby utylizacji.

Ogólne warunki gwarancji

Ogólne warunki gwarancji dostępne na stronie www.pulsar.pl
