60-PX-61 - Okap kuchenny MPM - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	MPM
Model	60-PX-61
Wydajność	150 m³/h
Napięcie znamionowe	220-240 V ~50 Hz
Moc całkowita	155 W
Moc oświetlenia	2 x 35 W (GU10, max 35 W)
Średnica wylotu	120 mm
Tryb pracy	Wyciąg (na zewnątrz) lub recyrkulacja (z filtrem węglowym)
Sterowanie	Mechaniczne, 3 prędkości + oświetlenie
Filtr przeciwtłuszczowy	Aluminiowy, mycie ręczne lub w zmywarce
Filtr węglowy	Opcjonalny, wymiana co 3-6 miesięcy
Minimalna odległość od kuchenki	45 cm (elektryczna) / 65 cm (gazowa)
Rodzaj oświetlenia	Halogen GU10
Czyszczenie	Łagodne środki, bez alkoholu
Bezpieczeństwo	Wyłączyć przed czyszczeniem; nie podłączać do kanałów dymowych
Przeznaczenie	Wyłącznie do użytku domowego

Często zadawane pytania - 60-PX-61 MPM

Jak wyczyścić filtr przeciwtłuszczowy?

Filtr należy wyjąć, przesuwając zamki w kierunku wskazanym strzałką. Myć ręcznie przez 15 minut w wodzie z płynem o temperaturze 40-50°C, dokładnie opłukać i wysuszyć przed ponownym montażem. Dopuszczalne jest także mycie w zmywarce - może wystąpić odbarwienie, ale nie wpływa to na właściwości filtra.

Jak wymienić filtr węglowy?

Filtr węglowy stosuje się tylko w trybie recyrkulacji. Należy umieścić go na obudowie turbiny zgodnie z rysunkiem S5. Wymieniać co 3-6 miesięcy w zależności od intensywności użytkowania. Przy pracy z filtrem węglowym wylot powietrza należy zakryć dołączoną naklejką.

Jak wymienić żarówkę w okapie?

Przed wymianą odłącz okap od zasilania. Odczekaj kilka minut, aż żarówka ostygnie. Wymień na nową żarówkę halogenową GU10 o mocy maksymalnej 35 W. Nie dotykaj żarówki palcami - używaj rękawiczek lub szmatki.

Dlaczego okap nie działa?

Sprawdź, czy wtyczka jest prawidłowo podłączona do gniazdka i czy nie jest uszkodzony przewód zasilający. Upewnij się, że wybrany jest odpowiedni bieg (1, 2, 3). Jeśli okap nadal nie działa, skontaktuj się z serwisem.

Jaka jest minimalna odległość między okapem a kuchenką?

Dla kuchenek elektrycznych - co najmniej 45 cm, dla gazowych lub elektryczno-gazowych - co najmniej 65 cm. Jeśli instrukcja urządzenia grzejnego podaje większą odległość, należy dostosować się do tych zaleceń.

Czy mogę używać okapu bez filtra węglowego?

Tak, filtr węglowy jest wymagany tylko w trybie recyrkulacji (obiegu zamkniętym). Jeśli okap jest podłączony do przewodu wentylacyjnego na zewnątrz, filtr węglowy nie jest potrzebny - wystarczy filtr przeciwtłuszczowy.

Jak często należy czyścić filtr przeciwtłuszczowy?

Zalecany czas pracy filtra między czyszczeniami wynosi 35 godzin pracy okapu. Regularne czyszczenie poprawia wydajność i zapobiega ryzyku pożaru.

Czy filtr przeciwtłuszczowy można myć w zmywarce?

Tak, filtr można myć w zmywarce. Może to spowodować odbarwienie, ale nie wpływa na jego właściwości filtrujące. Przed ponownym montażem filtr musi być całkowicie suchy.

Co oznacza symbol żarówki na panelu sterowania?

Naciśnięcie przycisku z symbolem żarówki włącza oświetlenie. Ponowne naciśnięcie wyłącza je. Oświetlenie można włączać niezależnie od pracy turbiny.

Jak podłączyć okap do wentylacji?

Okap należy podłączyć do odpowiedniego kanału wentylacyjnego na zewnątrz. Nie podłączać do kanałów kominowych, dymowych lub spalinowych będących w eksploatacji. Użycie spiralnych rur aluminiowych może ograniczyć wydajność i zwiększyć głośność.

INSTRUKCJA OBSŁUGI 60-PX-61 MPM

Parametry techniczne

Wydajność 150m³/h

Napięcie znamionowe 220 - 240V \~50Hz

Moc ogólna 155 W

Moc żarówek 2x35W (Max 35W, GU 10)

Wylot powietrza ∅120mm

Ogólne warunki bezpieczeństwa i montażu:

• Przy przeprowadzeniu instalacji urządzenia, należy postępować zgodnie z warunkami i wskazówkami, zamieszczonymi w niniejszej instrukcji użytkowania.
• Urządzenie jest przeznaczone do użytku domowego. W przypadku wykorzystania go do celów biznesu gastronomicznego, warunki gwarancji zmieniają się.
• Nie wyciągaj wtyczki z gniazda sieciowego pociągając za przewód.
• Przewód zasilający nie może dotykać gorącej powierzchni.
• Nie uruchamiaj urządzenia, jeśli przewód zasilający jest uszkodzony.
• Okap kuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy podłączyć go do odpowiedniego kanału wentylacyjnego (nie podłącząć do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji).
• Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z instrukcją użytkowania,
• Wszelkie zmiany dokonywane w konstrukcji okapu przez osoby bez odpowiednich uprawnień skutkują wyłączeniem odpowiedzialności producenta za produkt.
• Jeżeli okap nad kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa pomieszczenie powinno być odpowiednio wentylowane (nie dotyczy obiegu zamkniętego).
• Pod okapem nad kuchennym nie wolno używać otwartego ognia,
• Jeżeli przewód zasilający, nie odłączalny, ulegnie uszkodzeniu, to powinien być zastąpiony specjalnym przewodem lub zespołem dostępnym u wytwórcy lub w specjalistycznym zakładzie naprawczym.

• Powietrze okapu nie może być odprowadzane do kanału kominowego służącego do odprowadzania spalin z urządzeń spalających gaz lub inne paliwa ( nie dotyczy to okapów z obiegiem zamkniętym

• Przed podłączeniem okapu do zasilania sieciowego i sprawdzeniem jego prawidłowego działania należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstalowany i nie został przygnieciony przez okap w trakcie montażu.

• Przed czyszczeniem należy wyjąć wtyczkę z gniazda zasilającego.
• Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją istnieje ryzyko pożaru.
• Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odzywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo

Przeznaczenie i tryb pracy

Okap jest przeznaczony do pracy w trybie zasysającym z odprowadzaniem oparów na zewnątrz Rys S6 (pozycja dźwigni B) lub do pracy w trybie filtrującym z wewnętrzną recyrkulacją, obieg zamknięty. Rus S6 (pozycja dźwigni A).

Instalacja okapu

Minimalna odleglość między powierzchnia, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 45cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm przypadku kuchenek gazowych lub elektryczno-gazowych. Jeżeli w instrukcji urządzenia grzejnego podana jest większa odleglość instalowania okapu kuchennego, należy dostosować się do takich wskazań. Montaż okapu i rury oslonowej okapu przedstawiony jest na rysunku S3. Podczas montażu okapu należy przestrzegać ogólnie obowiązujących przepisów dotyczących odprowadzania powietrza z pomieszczenia. Należy wziąć pod uwagę, że używanie spiralnych nur alumiowych ogranicza wydajność okapu i powoduje zwiększenie głośności przepływającego powietrza.

Podłączenie elektryczne

Napięcie sieci powinno odpowiadać warunkom podanym na tabliczce znamionowej umieszczonej we wnętrzu okapu. Jeżeli okap jest wyposażony we wtyczkę należy ją umieścić w gniazdu wtykowym spełniającym wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę, instalację okapu należy powierzyć osobie z odpowiednimi uprawnieniami.

Czyszczenie okapu

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy wyłączyć okap z sieci zasilania energią elektryczną. Urządzenie powinno być myte specjalistycznymi środkami do powierzchni wykonanej z blachy nierdzewnej lub malowanej. Okap należy czyścić łagodnymi środkami, nie należy używać środków ściernych. Regularna konserwacja polepszy działanie okapu.

Uwaga: NIE STOSOWAĆ ALKÓHOLU!

Filtr przeciw tłuszczowy

Okap jest wyposażony w filtr alumiowy. Filtr wyjmuje się poprzez przesunięcie zamków w kierunku wskazanym strzałką (Rys.S1). Filtr powinien być myty ręcznie w następujący sposób, poprzez zuranzenie przez 15 minut w wodzie z płynem o temperaturase 40-50°C. Po upływie 15 minut należy rozpocząć mycie i dokładnie opłukać filtr. Filtr musi być kompletnie suchy przed pononymu umieszczeniem w okapie. Filtr nie czyszczony regularnie zmniejsza wydajność okapu i może przyczynić się do powstania pożaru.

Podczas mycia w zmywarce filtr przeciw tłuszczowy może się odbarwić, ale nie ma to wpływu na jego właściwości filtrowania.

Filtr węglowy (tylko dla obiegu zamkniętego - rys. S5)

Okap może być wyposażony w filtry węglowe. Filtry węglowe stosuje się wyłącznie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtry należy umieścić na obudowie turbiny, tak jak ilustruje rysunek S5. W tym wypadku oczyszczone powietrze jest z powrotem odprowadzane do pomieszczenia. Okap nie powinien być wówczas podłączony do kanałów wentylacyjnych. W celu zapewnienia prawidłowej pracy okapu i skutecznego pochłaniania zapachów należy regularnie wymieniać filtry węglowe (co 3 do 6 miesięcy) w zależności od intensynywności użytkowania okapu.

UWAGA: W momencie gdy okap działa z filtrem węglowym wylot powietrza należy zakryć naklejką, która znajduje się w zestawie. Tylko dla obiegu zamkniętego.

Wymiana oświetlenia (rys. S2)

Przed przystąpieniem do jakichkolwiek operacji związanych z wymianą oświetlenia, należy wyłączyć okap z sieci zasilania energią elektryczną. Wymianę żarówki należy rozpocząć od odłączenia okapu od sieci energetycznej. Jeżeli okap był wcześniej拥zcony należy odczekać klika minut i po ochłodzeniu żarówki można przystąpić do jej wymiany. Uwaga! Nie dotykać żarówek dopóki są gorące. Należy uważć, aby zakładaną żarówkę halogenu nie dotykać bezpośrednio palcami.

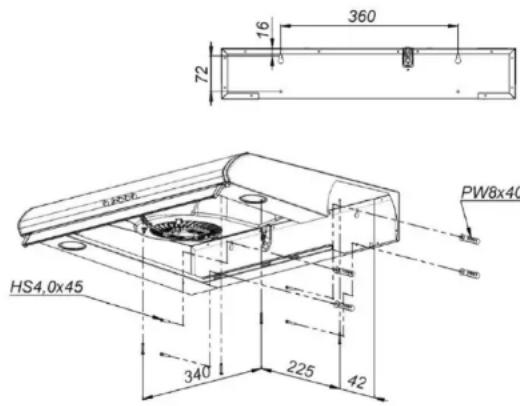

Wymiana filtra aluminiowego - Rys. S1 ; Wymiana oświetlenia - Rys. S2; Wymiary okapu – Rys. S4 Wymiana filtrów węglowych - Rys. S3; Montaż okapu do ściany – Rys S5; Obieg powietrza – Rys S6

Symbol umieszczony na produkcie lub na dotłączonych do niego dokumentach oznacza, że niniejszy produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie, w celu jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami dotyczących utylizacji odpadów. Dodatkowe informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym uredzkie, przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony

Sterowanie mechaniczne

Sterowanie pracą turbiny

• „0” – wyłącza turbinę okapu

• „1” - praca turbiny - z minimalna predkościa

• 2" - praca turbiny - z średnia predkościa

• „3” - praca turbiny - z maksymalna predkościa

Turbinę uruchamiamy poprzez naciśniecie wybranego przycisku. Wyższy bieg oznacza większy przepływ powietrza. Oświetlenie

- „Symbol żarówki” - naciśnięcie przycisku włącza oświetlenie. Powtórne naciśnięcie przycisku wyłącza oświetlenie.

S5

Dane techniczne w niniejszej instrukcji oraz na dołączonych etykietach, zostały uzyskane poprzez wykonanie pomiarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

Sposoby zmniejszenia wpływu procesu gotowania na środowisko:

W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywką.

Filtry aluminiowe okapu należy utrzymywać w czystości. Zalecany czas pracy filtra aluminiowego pomiędzy jego

czyszczeniami wynosi 35h pracy okapu

Należy dbać na bieżąco o drożność przewodów wentylacyjnych.

Poziom pracy turbiny podczas gotowania należy zawsze ustawiać na minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej intensywności gotowania.
