60-OE-21 - Okap kuchenny MPM - Bezpłatna instrukcja obsługi

Rodzaj produktu	Okap kuchenny
Marka	MPM
Model	60-OE-21
Szerokość	60 cm
Głębokość	50 cm
Wysokość	40 cm
Waga	8 kg
Zasilanie	230 V, 50 Hz
Moc silnika	150 W
Wydajność maksymalna	400 m³/h
Poziom hałasu	55 dB
Rodzaj sterowania	Przyciskowy
Oświetlenie	2 x LED
Filtry	Metalowy (wymienny) i węglowy
Tryby pracy	Wyciąg / Cyrkulacja
Montaż	Ścienny
Kolor	Stal nierdzewna / Biały
Gwarancja	2 lata

Często zadawane pytania - 60-OE-21 MPM

Jak zamontować okap MPM 60-OE-21?

Montaż ścienny: przymocuj uchwyt do ściany, zawieś okap, podłącz do przewodu kominowego lub w trybie cyrkulacji zainstaluj filtr węglowy. Zachowaj odległość min. 65 cm od płyty gazowej.

Jak czyścić filtry w okapie?

Filtr metalowy można myć w zmywarce lub ręcznie z detergentem. Filtr węglowy należy wymieniać co 3-6 miesięcy (nie nadaje się do mycia).

Dlaczego okap nie włącza się?

Sprawdź podłączenie do zasilania, wyłącznik główny oraz bezpiecznik. Upewnij się, że przewód nie jest uszkodzony.

Jak wymienić żarówkę w okapie?

Odłącz zasilanie, odkręć klosz, wymień żarówkę LED na nową o odpowiedniej mocy (np. G4). Zamontuj klosz.

Czy okap może pracować w trybie cyrkulacji?

Tak, ale wymaga zainstalowania filtra węglowego (do nabycia osobno). Powietrze jest oczyszczane i zawracane do pomieszczenia.

Jaki jest poziom hałasu podczas pracy?

Okap generuje hałas na poziomie około 55 dB, co odpowiada cichej rozmowie. Przy maksymalnej mocy hałas wzrasta.

Jak często wymieniać filtr węglowy?

Filtr węglowy należy wymieniać co 3-6 miesięcy, w zależności od intensywności gotowania. Zużyty filtr może powodować spadek wydajności.

Czy okap nadaje się do kuchni z płytą gazową?

Tak, ale należy zachować minimalną odległość 65 cm między okapem a płytą gazową. Dla płyt elektrycznych wystarczy 55 cm.

Jakie są wymiary okapu MPM 60-OE-21?

Szerokość 60 cm, głębokość 50 cm, wysokość 40 cm. Przed montażem sprawdź dokładne wymiary w instrukcji.

Gdzie mogę pobrać instrukcję obsługi?

Instrukcję w formacie PDF można pobrać za darmo ze strony notice-facile.com. Wpisz model 60-OE-21 i wybierz język.

INSTRUKCJA OBSŁUGI 60-OE-21 MPM

INSTRUKCJA OBSŁUGI Okapu Kuchennego

MPM-60-OE-21

Parametry techniczne

Wydajność 375m³/h

Napiecie znamionowe 220-240V, \~50Hz

Moc ogúlna 112.4 W

Moc żarówkę 2x1,2W (Max 1,2W, GU 10)

Wylot powietrza ∅150mm

Ogólne warunki bezpieczeństwa i montażu:

- Przy przeprowadzeniu instalacji urządzenia, należy postępować zgodnie z warunkami i wskazówkami, zamieszczonymi w niniejszej instrukcji użytkowania.

- Urządzenie jest przeznaczone do użytku domowego. W przypadku wykorzystania go do celów biznesu gastronomicznego, warunki gwarancji zmieniają się.

- Nie wyciągaj wtyczki z gniazda sieciowego pociągając za przewód.

- Przewód zasilający nie może dotykać gorącej powierzchni.

- Nie uruchamiaj urządzenia, jeśli przewód zasilający jest uszkodzony.

- Okap kuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy podłączyć go do odpowiedniego kanału wentylacyjnego (nie podłącaźć do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji).

- Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z instrukcją użytkowania,

- Wszelkie zmiany dokonywane w konstrukcji okapu przez osoby bez odpowiednich uprawnień skutkują wyłączeniem odpowiedzialności producenta za produkt.

- Jeżeli okap nad kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa pomieszczenie powinno być odpowiednio wentylowane (nie dotyczy obiegu zamkniętego).

Pod okapem nad kuchennym nie wolno używać otwartego ognia,

- Jeżeli przewód zasilający, nie odłączalny, ulegnie uszkodzeniu, to powinien być zastąpiony specjalnym przewodem lub zespołem dostępnym u wytwórcy lub w specjalistycznym zakładzie naprawczym.

- Powietrze okapu nie może być odprowadzane do kanału kominowego służącego do odprowadzania spalin z urządzeń spalających gaz lub inne paliwa ( nie dotyczy to okapów z obiegiem zamkniętym

- Przed podłączeniem okapu do zasilania sieciowego i sprawdzeniem jego prawidłowego działania należy zawsze skontrolować czy kabel zasilania został prawidłowo zainstałowany i nie został przygnieciony przez okap w trakcie montażu.

• Przed czyszczeniem należy wyjąć wtyczkę z gniazda zasilającego.
• Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją istnieje ryzyko pożaru.
• Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba że odzywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo

Przeznaczenie i tryb pracy

Okap jest przeznaczony do pracy w trybie zasysającym z odprowadzaniem oparów na zewnątrz lub do pracy w trybie filtrującym z wewnętrzna recyrkulacja, obieg zamknięty.

Instalacja okapu

Minimalna odlegiość między powierzchnia, na której znajdują się naczynia na urządzeniu grzejnym a najzinszą częścią okapu kuchennego powinna wynosić nie mniej niż 45cm w przypadku kuchenek elektryznych i nie mniej niż 65cm przypadku kuchenek gazowych lub elektryczno-gazowych. Jeżeli w instrukcji urządzenia grzejnego podana jest większa odlegiość instalowania okapu kuchennego, należy dostosować się do takich wskazań. Montaz okapu i rury osłonowej okapu przedstawiony jest na rysunku S3. Podczas montażu okapu należy przestrzegać odgólne obowiązujących przepisów dotyczących odprowadzania powietrza z pomieszczenia. Należy wziąć pod uwagę, że używanie spiralnych rur aluminiowych ogranicza wydajność okapu i powoduje zwiększenie głosności przepływającego powietrza.

Podłączenie elektryczne

Napięcie sieci powinno odpowiałać warunkom podanym na tabliczce znamionowej umieszczonej we wrnetzu okapu. Jeżeli okap jest wyposażony we włyżkę należy ją umieścić w gniazdu wlykowym spełniającym wymagania obowiązujących przepisów i znajdującym się w latwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we włyżkę, instalację okapu należy powierzyć osobie z odpowiednimi uprawnieniami.

Czyszczenie okapu

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy wyłączyć okap z sieci zasilania energią elektryczną. Urządzenie powinno być myie specjalistycznymi środkami do powierzchni wykonanej z blachy nierdzewnej. Okap należy czyścić łagodnymi środkami, nie należy używać środków ściernych. Regularna konserwacja polepszy działanie okapu.

Uwaga: NIE STOSOWAĆ ALKOHOLU!

Filtr przeciw tłuszczowy

Okap jest wyposażony w filtr alminułniy. Filtr wyjmuje się poprzez przesuniecie zamków w kierunku wskazanym strzańka (Rys.S1). Filtr powinien być myty ręcznie w następujący sposób, poprzez zurunzenie przez 15 minut w wodzie z płynem o temperaturze 40-50°C. Po upływie 15 minut należy rozpoczęcy mycket i dokładnie opłuką filtr. Filtr musti być kompletnie suchy przed ponownym umieszczeniem w okapię. Filtr nie czyszczony regularnie zmniejsza wydajność okapu i może przyczynić się do powstania pożaru. Podczas mycia w zymwarce filtr przeciw tłuszczowy może się odbarwić, ale nie ma to wpływu na jego właściwością filtrowania.

Filtr węglowy (tylko dla obiegu zamkniętego - rys. S5)

Okap może być wyposażony w filtry węglowe. Filtry węglowe stosuje się wyłącznie wteedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtry należy umiescie na obudowie turbiny, tak jak ilustruje rysunek S5. W tym wypadku oczyszczone powietrze jest z powrotem odprowadzane do pomieszczenia. Okap nie powienion być wówczas podłączony do kanatów wentylacyjnych. W celu zapewnienia prawidłowej pracy okapu i skutecznego pochłaniania zapachów należy regularniu wymieniać filtry węglowe (co 3 do 6 miesięcy) w zależności od intuwsynności użytkowania okapu.

Wymiana oswietlenia (rys. S2)

Przed przystąpieniem do jakichkolwiek operacji związanych z wymianą osświetlenia, należy wylączyć okap z sieci zasilania energią elektryczną. Wymianę zarówno należy rozpoczęć od odlączenia okupa od sieci energetycznej. Jeżeli okap był wczaśniej włączony należy odczekać kilka minut i po ochłodzeniu zarówno można przystąpić do jej wymiany. Uwaga! Nie dotykać żarówek dopoki są gorące. Należy uważać, aby zakładaną zarówno halogenu nie dotykać bezpośrednio palcami.

Wymiłana filtra aluminlowego - Rys. S1

Wymiłana oświetlenia - Rys. S2

Montaż okapu i komina - Rys S3

Wymiary okapu - Rys. S4

Wymiłany filtrów weglowych - Bys. S5

Symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że niniejszy produkt nie jest

klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie, w celu jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów elektrycznych i elektronicznych. Urządzenie należy złomować zgodnie z lokalnymi przepisami dotyczących utylizacji odpadów. Dodatkowe informacje na temat utylizacji, złomowania i recyklingu opisywanego urządzenia

można uzyskać w lokalnym urzędzie, przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony

Sterowanie mechaniczne

Sterowanie praca turbiny

• „0” – wyłącza turbine okapu
• „1" - praca turbiny - z minimalna predkościa
2" - praca turbiny - z średnia predkościa
• „3“ - pracą turbiny - z maksymalna predkościa

Turbinę uruchamiamy poprzez naciśniecie wybranego przypisku. Wyższy bieg oznacza większy przepływ powietrza.

Oświetlenie

- „Symbol żarówki” - naciśnięcie przycisku włącza oświetlenie. Powtórne naciśnięcie przycisku wyłącza oświetlenie.

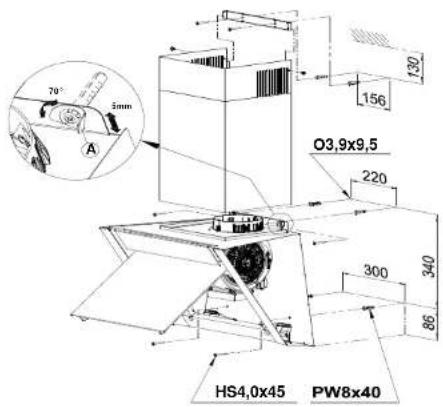

70° 5mm A O3,9x9,5 220 340 300 86 HS4,0x45 PW8x40 130 156

-2x3,9x9,5
-6xPW8x40
-6xHS4,0x45

S3

Dane techniczne w ninlejszej instrukcji oraz na dołączonych etykletach, zostały uzyskane poprzez wykonanie pomlarów i obliczeń zgodnie z wymogami rozporządzenia UE nr 65/2014 oraz 66/2014.

Sposoby zmniejszenia wpływu procesu gotowania na środowisko:

W celu zmniejszenia zużycia energii należy gotować w naczyniach pod przykrywka.

Filtry aluminiowe okapu należy utrzymywać w czystości. Zalecany czas pracy filtra aluminiowego pomiędzy jego czyszczeniami wynosi 35h pracy okapu.

Należy dbać na bieżąco o drożność przewodów wentylacyjnych.

Poziom pracy turbiny podczas gotowania należy zawsze ustawłać na minimalny bieg, który pozwoli na usunięcie oparów przy aktualnej intensywności gotowania.
